Fiber Metal lõikamise masin WATTSAN 1313 A

Tööala:: 1300x1300 mm
Laseri võimsus:: up to 3000 W
Masina suurus:: 2980х2140х1800 mm
Kaal:: 1200 kg
Max liikumiskiirus:: 80 m/min

Kõik omadused

Fiiberkiudlaser-metallilõikamismasin 1313 A

Fiiberkiudlaser-metallilõikamismasin 1313 A slide 1
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 2
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 3
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 4
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 5
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 6
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 7
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 8
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 9
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 10
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 11
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 12
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 13
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 14
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 15
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 16
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 17
Fiiberkiudlaser-metallilõikamismasin 1313 A slide 18

Wattsan 1313 A laser-metallilõikur

See metallilõikepink on kergem kui E, S ja HARD seeria mudelid, kuna selle alus on valmistatud paksuseinalistest torudest. Selle madalam profiil aitab kaasa suuremale stabiilsusele. Vastupidavuse täiendavaks suurendamiseks on voodi vooderdatud tulekividega ja sellel on mugavuse tagamiseks välja veerevad kärud.

Selline konstruktsioon suurendab nii vastupidavust kui ka tõhusust. Tööpindala on 1300 × 1300 mm, seega saab see masin lõigata kuni 3-4 mm paksuseid metallplaate pidevalt, 24/7. Kuigi tegemist on oma seeria väikseima masinaga, pakub see sama võimsust kui suuremad mudelid. Selle eripära on selle kompaktne ja kasutajasõbralik disain, mis muudab selle ideaalselt sobivaks väikestesse ruumidesse. Sellega saab töödelda erinevaid metalle, sealhulgas roostevaba terast, süsinikterast, tsingitud terast, vaske ja alumiiniumi.

See kerge ja kompaktne mudel on taskukohasem, muutes selle kättesaadavaks väiksematele ja alustavatele ettevõtetele, säilitades samal ajal Wattsani kõrged kvaliteedistandardid.

Materials

– lõikamine

Süsinikteras
Roostevaba teras
Tsingitud teras
Alumiinium
Vask
Messing
Titaan

Kohandage lõikeprotsess oma toodangu jaoks

CYPCUTi tarkvaral on lihtsad, kasutajale suunatud juhtseadmed. Rakendatud on funktsioone, mis lihtsustavad ja optimeerivad lõikamisprotsessi oluliselt.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tehnoloogia võimaldab määrata kõige lühema ja tõhusama lõikerada, mis hõlbustab ümmarguste ja ristkülikukujuliste aukude kiiret lõikamist kuni 1 mm paksusesse õhukesse lehtmetalli. Laserpea töötab ilma tõstmise või langetamiseta, mis tagab suure kiiruse ja säästab gaasi. See režiim sobib ventilatsioonisüsteemide valmistamisel.
Vältib nurkade sulamist ja suurendab toote kvaliteeti tänu sellele, et laserpea moodustab igal nurgal silmuse ja ei peatu. Saadakse puhtad ja ühtlased nurgad. Funktsioon RINGCUT sobib paksemate materjalide või mitme nurgaga toodete lõikamiseks, kus on oluline täpsus, nt hammasrataste, monogrammide ja ilmakaarte vormimine, suveniirid jne.
Osade paigutuse professionaalne optimeerimine lehel, mis sobib reklaamtoodete valmistamiseks. NESTING-funktsioon võimaldab paigutada osad lehel võimalikult tõhusalt ja üksteisele võimalikult lähedale, nii et ei jääks lünki. See säästab materjali.
See võimaldab teil kolme võrdluspunkti abil täpselt määrata lehe asukohta tööpinnal. Piisab, kui asetate materjali tööalale, määrate programmis selle mõõtmed ja seejärel teeb masin kõik ise ära. Te ei pea materjali täiesti tasandiliselt lauale asetama.
Seda kasutatakse mikroühenduste sisestamiseks töötlusrajale, et detailid ei seisaks servadel. Osad on pärast lõikamist piisavalt lihtne välja võtta. See säästab tööpea kokkupõrgetest detailidega töötamise ajal. See funktsioon võimaldab toota väikeseid reklaami- ja suveniirtoodete osi ilma neid tööväljal kaotamata.
See režiim võimaldab teil ühendada üksteisele lähedal asuvaid jooni, st kombineerida neid nii, et laserpea ei lõika samas kohas. See funktsioon parandab oluliselt tootlikkust ja lühendab tööaega. See funktsioon sobib masstootmiseks, näiteks toorikute, reklaami- ja suveniirtoodete valmistamisel jne.

Wattsani metallilõikurid - unustage remont ja seisakud

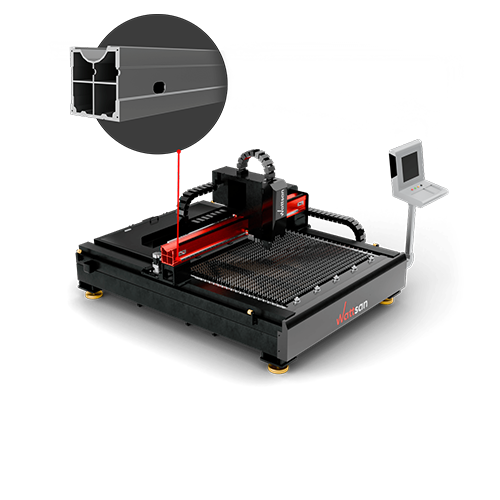

Lendab nagu lennuk

Gantry on valmistatud lennundusalumiiniumist. See tagab suure vastupidavuse, jäikuse, kerge kaalu, korrosiooni- ja oksüdatsioonikindluse ning suure liikumiskiiruse. See aitab seadmetel toime tulla suurte koormustega ja vältida deformatsioone. Kõik see tagab pikaajalise ja tõrgeteta töö.
Tugev nagu kosmosesüstik

Voodi siseosad ja väljapööratavad kõverad on tugevdatud tuletõkkekividega. Need taluvad temperatuuri kuni 1720 °C, mis on võrreldav atmosfääri siseneva kosmosesüstiku poolt talutavaga. See on tehtud selleks, et välistada võimalikud deformatsioonid või võimalus, et laser lõikab läbi voodi enda.

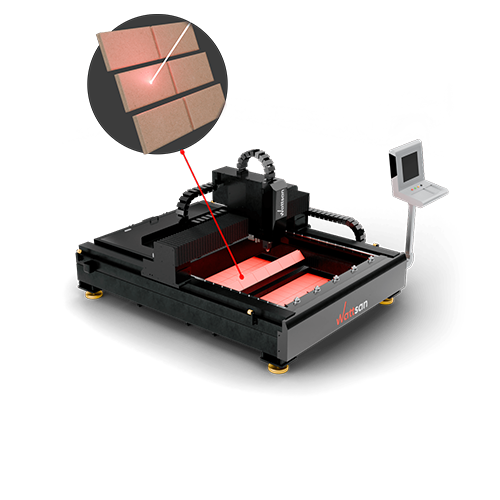

Ülesannete eraldamine

Selle masina modulaarse konstruktsiooni moodustavad neli lauaosa. See tagab kaitse termiliste mõjude eest. Samuti suurendab see vastupidavust. Vahetuse vajaduse korral saate hõlpsasti vahetada ainult vajaliku osa, mitte kogu laua.

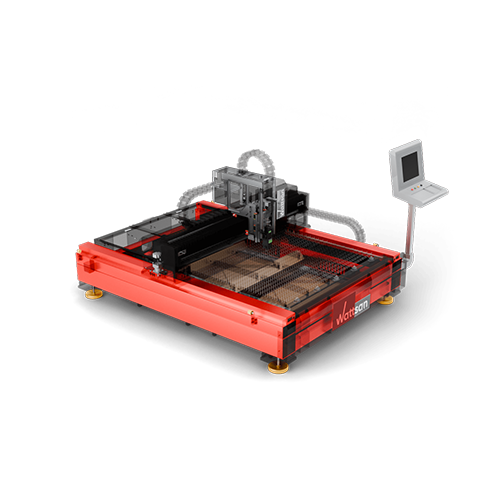

Kerge ja stabiilne

Sellel mudelil on paksuseinalistest profiiltorudest valmistatud alumine voodi. See muudab konstruktsiooni kergemaks, kuid samas stabiilsemaks; mida lähemal põrandale, seda parem on stabiilsus. Raam on samuti läbinud kuumtöötluse ja robotfreesimise, nagu kõik teised Wattsani masinad.

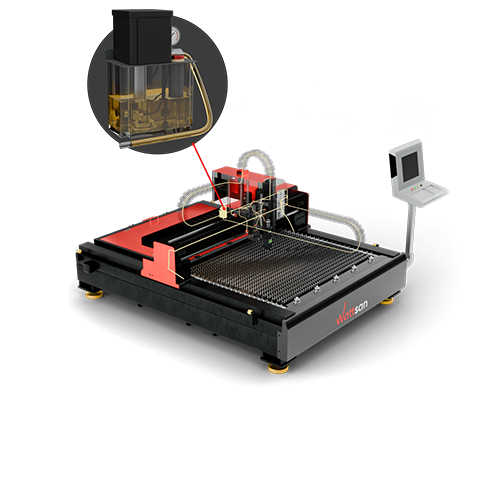

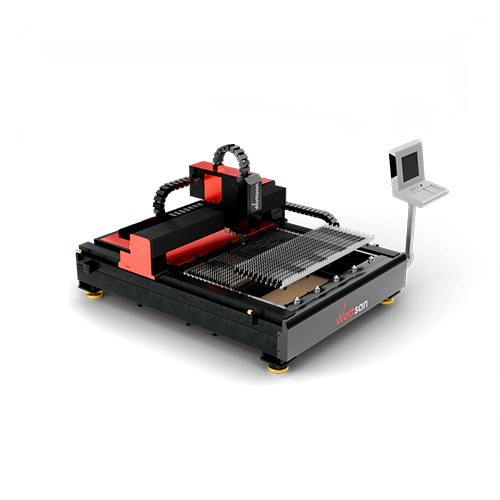

Masina kindlustamine kulumise eest

Mudel on täiendava mugavuse tagamiseks varustatud tsentraliseeritud automaatse määrimissüsteemiga. See hoolitseb korrapäraste ajavahemike järel kõigi liikuvate osade eest. See tehnoloogia võimaldab teil muretseda ainult õlitaseme pärast, pikendades samal ajal masina kasutusiga. Samuti on olemas spetsiaalne funktsioon, mis annab juhtimissüsteemile märku, kui õli saab otsa.

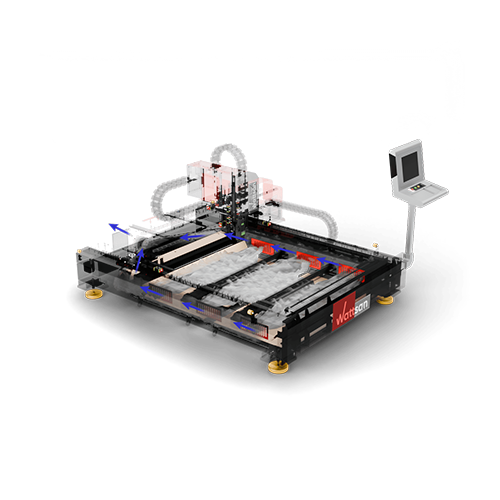

Tõhus tolmu eemaldamine

Masinal on põhjas õõnes raam, mille vasakul ja paremal küljel on kolm võre, mille kaudu eemaldatakse tolm ja gaas süsteemi lõpus oleva väljatõmbeseadme abil. See suurendab eemaldatud gaasi ja tolmu mahtu, hoides samas süsteemi koguvõimsuse konstantsena.

E-seeria

Varustatud üheosalise elektrokeevitatud raami ja ekstrusioonitüüpi portaaliga suurte kiirenduste jaoks. Sobib valtsitud metalli lõikamiseks.

6-8 mm

Raami paksus

80 m/min

Liikumiskiirus

Alumiinium

Gantry materjal

Kuni 1,5 kW

Laseri võimsus
S-seeria

S-seeria portaal on tugevdatud titaanribidega. Sobib ideaalselt suurte tootmismahtude töötlemiseks.

10-12 mm

Raami paksus

120 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 6 kW

Laseri võimsus
HARD versioon

Hard-versioonil on kolm soojuskaitsekihti. Mõeldud maksimaalse kiiruse ja suurte tootmismahtude juures töötamiseks.

>16 mm

Raami paksus

210 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 20 kW

Laseri võimsus

Võrdlustabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Kiirus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Korkean teknologian laitteet ja tarkka tarkkuus taattu

Suojakotelo

Suojaa MITSUBISHI-servomoottoreita, SHIMPO-planetaarivaihteita ja HIWIN-ohjaimia ulkoisilta vaikutuksilta.
Suojus laserpäätä varten

Suojaa laserpään pääkomponentit.
Johdot sisältävä kisko

Kisko pitää portaalin liikkeen sähkökaapelit ehjinä.
Kuituoptiikan suojaketju

Ketju suojaa laserpään valokuitukaapelia ja johtoja.
Paineanturi

Ohjaa ja säätää laserpään kaasunpainetta.
HIWIN-laakerit

Laserpäätä liikutetaan Hiwin-laakereilla. Tarjoaa tasaisen toiminnan, suuren kuormituskapasiteetin ja alhaisen melun.
MITSUBISHI-servomoottorit

MITSUBISHI-servomoottoreilla on pienempi koko, kaksinkertainen käyttöikä, minimaalinen tärinä, kiihtyvyys jopa 2G, helppo vaihto ja huolto.
SHIMPO-planetaarivaihteet

SHIMPO-vaihteet muuntavat servomoottorin vääntömomentin ja siirtävät sen kierukkavaihteelle, joka pyörittää portaalia ja mahdollistaa sen tasaisemman liikkeen.
HIWIN-ohjaimet

HIWIN-ohjaimilla on korkea tarkkuus ja luotettavuus, alhainen kitka ja helppo asennus. Ne ovat luotettavuuden synonyymi. Ohjainten asennusta runkoon valvovat asiantuntijat!
LEAN-kierteiset kiskot

Ne auttavat konetta kestämään kuormituksia vaaditulla nopeudella ja varmistavat portaalin tasaisen kulun. Kierukkakiskojen asennus runkoon tapahtuu asiantuntijoiden valvonnassa!

Ostuprotsess

Seadmete valik

Me aitame teil teha teie vajadustele vastava valiku.
Nõustamine ja arveldamine

Kooskõlastame seadmepaketi ja arvutame masina lõpliku maksumuse.
Maksmine

Täielikult, kui masin on laos. 50% ettemaks 50% tarne korral, kui masinat ei ole laos.
Me kontrollime masinat

Seadmed läbivad 3-etapilise kvaliteedikontrolli: tehases, meie laos ja enne teile saatmist.
Kohaletoimetamine või kogumine

Kas transpordifirma või te võtate masina meie laost kätte.
Seadmete paigaldamine

Me oleme siin, et aidata teid, kui vajate tuge

Laserpää sovellukseesi

Wattsan-metallileikkurit on varustettu suosittujen valmistajien, kuten Raytoolsin, BOCI:n ja Precitecin laserpäillä.

1. QBH-liitin

  Se on kuituoptisen kaapelin ja laserpään välinen yhdysside. Estää säteen kääntymisen ja suojaa siten laserlähdettä.
2. Kollimaattorimoduuli

  Tarkoittaa lasersäteen kaventamista ja tasaamista. Tekee lasersäteen sopivaksi edelleen välitettäväksi fokusointimoduuliin. Ei pitäisi vaihtaa useammin kuin kerran vuodessa tai harvemmin.
1. Tarkennusmoduuli, jossa on asennonsäädin

  Muuttaa polttoväliä dynaamisesti käytön aikana syvien ja laadukkaiden leikkausten varmistamiseksi.
2. Alempi suojalasi

  Suojalasit suojaavat kallista tarkennusoptiikkaa pölyltä, lialta ja kipinöiltä. Ylälasi vaihdetaan harvoin. Alempi suojalasi on tärkein kulutustarvike.
3. Induktioanturi

  Pitää suuttimen oikealla korkeudella materiaalin yläpuolella, mikä takaa vakaan leikkauksen materiaalin kaarevuudesta riippumatta.
1. Keraaminen suuttimen pidike

  Suojaa leikkauspäätä laserleikkauksen aikana syntyvältä lämmöltä.
2. Suutin

  Varmistaa, että kaasusuihku ja lasersäde ovat linjassa parempaa leikkausta varten.

Inspireeritud blogijate kogemus

Olen seadmega äärmiselt rahul! Selle võimas tugevdatud raam vähendab võnkumist, mis sobib ideaalselt graveerimiseks suurtel kiirustel. Olen seda kasutanud akrüülklaasi jaoks ja tulemused näevad tõesti lahedad välja.

Heinrich Schüür
Suurepärane lasergraveerija, mis suudab ilma vaevata lõigata puitu märkimisväärse paksusega. Kasutasin seda nii graveerimiseks kui ka lõikamiseks ja masin töötas suurepäraselt.

Il Makerstauratore
See lasergraveerija saab graveerida ilma ühtegi probleemita. Kui kiire ja lihtne on valmistada oma tooteid!

Riccardo Muscarella
Masinal on täiesti tasane pind. See teeb korduva töö minu jaoks lihtsamaks!

Matteo Moras
Suurepärane töö, mis on tehtud tunni aja jooksul. Tänu laser CO2 masina kiirusele.

Roberto D'Adago
See mudel on suurepärane ja laseri täpsus on hullumeelne, see on terav kui teravik!

Roger Jungo

Kaal:: 1200 kg

Masina suurus:: 2980х2140х1800 mm

Tööala:: 1300x1300 mm

Raam:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Laseri võimsus:: up to 3000 W

Laserpea:: Raytools / Precitec / BOCI

Laseri tüüp:: Raycus / MAX Photonics / IPG

Z Mootori võimsus W:: 400 W

XY Mootori võimsus:: 750 W

XY-telje struktuur:: HIWIN Guides/ Helical rack

Z-telje struktuur:: HIWIN Guides / Ball Screws

Kõrgusandur:: Automatic capacitive

Määrdesüsteem:: semi-automatic, Automatic centralized

Mootor X ja Y peal:: Delta

Max liikumiskiirus:: 80 m/min

Max töökiirus:: Depends on the material

Lisagaas:: argon, nitrogen, Oxygen, air

Ümberpaigutamise täpsus:: ±0.02 mm

Lõppandurite tüüp:: Inductive

Kontrollsüsteem:: Raytools XC3000S

Jõuelektrik:: Siemens

Tarkvara:: FSCut

Kõrguse reguleerimise süsteem:: BCS100

Vastused küsimustele

Metalli lõikamiseks sobib kõige paremini fiiberoptiline laser, kuid selleks võib sobida ka spetsiaalselt varustatud suure võimsusega lasertoruga CO2 laser. Siiski tuleb meeles pidada, et CO2-laseriga lõikamisel on metalli paksus piiratud 1,5 mm-ga, fiiberoptilise laseriga aga kuni 25 mm.
Laserlõikamise tunni maksumus ei sõltu mitte ainult lasermasina võimsusest ja töökiirusest, vaid ka mitmetest muudest teguritest, nagu näiteks: masina operaatori kutseoskused, masina rentimise maksumus. tootmisruum, elektri maksumus ja tarbimine, materjali enda maksumus, praagi hulk ja masina seisakuaeg ning palju muud. Küsimusele laserlõikamise tunni maksumuse kohta üheselt vastamiseks on vaja kõiki neid parameetreid arvesse võtta.
Metalli pinnale kantakse fokuseeritud laserkiir, mille tulemusena see sulab, sulamaterjal puhutakse abigaasi abil lõiketsoonist välja.
Laserkiirguri võimsus sõltub töödeldava materjali paksusest ja soovitud töötlemiskiirusest. Näiteks 1 kW emitter lõikab 1 mm paksust roostevaba terast kiirusega 13 m/min ja 3 kW emitter lõikab sama materjali kiirusega umbes 35 m/min. Siin sõltub kõik eelarvest ja maksimaalse võimaliku võimsuse kasutamise otstarbekusest. Kuigi võib öelda, et tänapäeva konkurentsireaalsuses ei ole mõtet osta alla 1 kW võimsusega lasermasinat.
