Fiber Metal lõikamise masin WATTSAN 1530 LAUA VAHETUS

Tööala:: 1500x3000 mm
Laseri võimsus:: kuni 6000 W
Max liikumiskiirus:: 100/120 m/min

Kõik omadused

Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE

Cypcut/Cyptube juhtimissüsteem
Laua vahetamise süsteem
Lastausrullat
Raami konstruktsioon
3-aastane garantii emitterile

Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 1
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 2
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 3
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 4
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 5
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 6
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 7
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 8
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 9
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 10
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 11
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 12
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 13
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 14
Metalli kiudlõikepink WATTSAN 1530 TABLECHANGE slide 15

Wattsan 1530 Tablechange lasermasin - suurendage oma töökiirust 1,5 korda

WATTSAN 1530 TABLECHANGE lasermasin töötab roostevabast terasest, süsinikterasest, vasest, alumiiniumist, titaanist ja muudest materjalidest.

WATTSAN 1530 TABLECHANGE on varustatud automaatse lauavahetaja. Lauavahetus võimaldab masina pidevat tööd ja ei raiska masina aega töödeldavate detailide laadimisele ja mahalaadimisele. Samal ajal, kui üks laud lõikab metallilehte, kogub operaator teise lauale valmis töödeldava detaili ja valmistab ette järgmise lehe. See säästab materjali tarnimise aega ja suurendab tõhusust 1,5 korda. Seda masinat on juba ammu kasutatud lennundus- ja kosmosetööstuses, masinaehituses, kergetööstuses ja meditsiiniseadmete sektoris.

Masin on varustatud valikuliste Max/Raycus/IPG tahkislaserisaatjatega. Kõigi kolme saatjatüübi kasutusiga on 100 000 tundi. See tähendab rohkem kui 11 aastat pidevat tööd.

Automaatselt vahetatava laua mõõtmed on 1500x3000 mm metallist. Laud on ehitatud kestma ja suur kaal summutab vibratsiooni. Lisastabiilsuse tagamiseks saab paigaldada vibratsioonihoidikud.

Materials

– lõikamine

Süsinikteras
Roostevaba teras
Tsingitud teras
Alumiinium
Vask
Messing
Titaan

Kohandage lõikeprotsess oma toodangu jaoks

CYPCUTi tarkvaral on lihtsad, kasutajale suunatud juhtseadmed. Rakendatud on funktsioone, mis lihtsustavad ja optimeerivad lõikamisprotsessi oluliselt.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tehnoloogia võimaldab määrata kõige lühema ja tõhusama lõikerada, mis hõlbustab ümmarguste ja ristkülikukujuliste aukude kiiret lõikamist kuni 1 mm paksusesse õhukesse lehtmetalli. Laserpea töötab ilma tõstmise või langetamiseta, mis tagab suure kiiruse ja säästab gaasi. See režiim sobib ventilatsioonisüsteemide valmistamisel.
Vältib nurkade sulamist ja suurendab toote kvaliteeti tänu sellele, et laserpea moodustab igal nurgal silmuse ja ei peatu. Saadakse puhtad ja ühtlased nurgad. Funktsioon RINGCUT sobib paksemate materjalide või mitme nurgaga toodete lõikamiseks, kus on oluline täpsus, nt hammasrataste, monogrammide ja ilmakaarte vormimine, suveniirid jne.
Osade paigutuse professionaalne optimeerimine lehel, mis sobib reklaamtoodete valmistamiseks. NESTING-funktsioon võimaldab paigutada osad lehel võimalikult tõhusalt ja üksteisele võimalikult lähedale, nii et ei jääks lünki. See säästab materjali.
See võimaldab teil kolme võrdluspunkti abil täpselt määrata lehe asukohta tööpinnal. Piisab, kui asetate materjali tööalale, määrate programmis selle mõõtmed ja seejärel teeb masin kõik ise ära. Te ei pea materjali täiesti tasandiliselt lauale asetama.
Seda kasutatakse mikroühenduste sisestamiseks töötlusrajale, et detailid ei seisaks servadel. Osad on pärast lõikamist piisavalt lihtne välja võtta. See säästab tööpea kokkupõrgetest detailidega töötamise ajal. See funktsioon võimaldab toota väikeseid reklaami- ja suveniirtoodete osi ilma neid tööväljal kaotamata.
See režiim võimaldab teil ühendada üksteisele lähedal asuvaid jooni, st kombineerida neid nii, et laserpea ei lõika samas kohas. See funktsioon parandab oluliselt tootlikkust ja lühendab tööaega. See funktsioon sobib masstootmiseks, näiteks toorikute, reklaami- ja suveniirtoodete valmistamisel jne.

Wattsan metallilõikurid - unustage remont ja seisakud

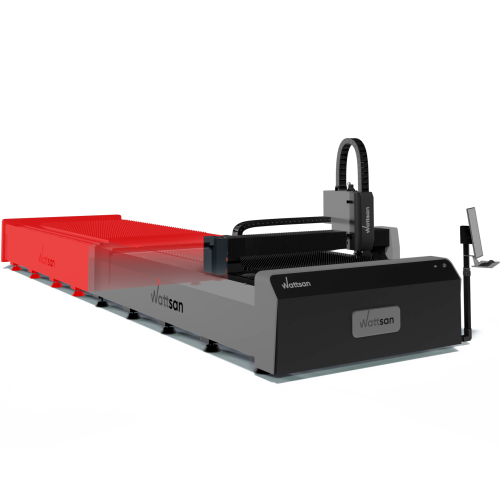

Laua vahetus

Vahetatavad lauad tagavad masina pideva töö ning toodete laadimise ja mahalaadimise aega ei raisata. Samal ajal, kui ühel laual lõigatakse metallilehte, kogub operaator valmis toote teisele lauale ja valmistab ette järgmise lehe. Sel viisil kiirendab nihkelaud tootmisprotsessi poole võrra.

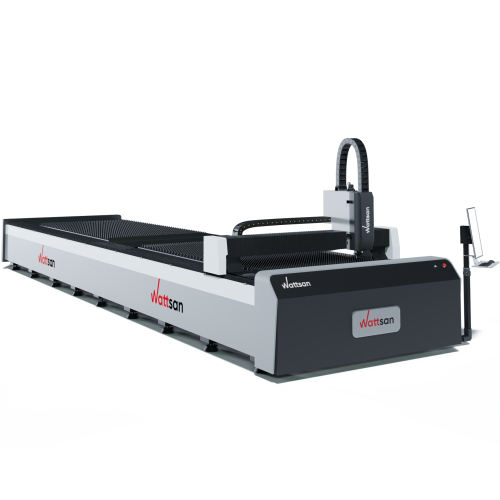

Mõõdetud konstruktsioon

Projekteerimise käigus viidi läbi kõikvõimalikud staatilised ja dünaamilised koormuskatsed, et määrata kindlaks laua ja voodi maksimaalne lubatud deformatsioon, et säilitada õige konstruktsioonigeomeetria. Valitud konfiguratsiooni tõttu on laua maksimaalne koormus suurenenud 800 kg jaotatud kaalu võrra. See võimaldab kuni 15 mm paksusi materjale töödelda lõikekvaliteediga +-0,01 mm 24/7 režiimis ja tagab voodi vastupidavuse kuni 10 aastaks.

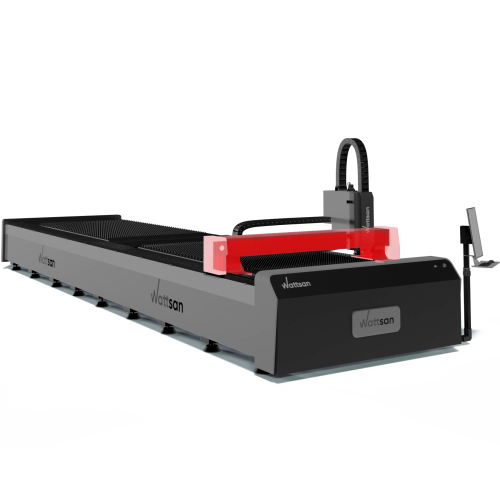

Raami tüüp vastavalt teie rakendusele

Tänu alumiiniumist portaalile ja meie inseneride täpselt arvutatud konstruktsioonile on masin täielikult kindlustatud väändumise ja purunemise vastu. Sõltuvalt teie rakendusest kasutatakse Wattsani masinates kolme tüüpi portaali: 3. põlvkonna alumiiniumist portaal, ZL101A ja GB/T17 standardile vastav kerge alumiiniumist portaal ning alumiiniumist titaanist portaal kiiruste puhul üle 120 m/min.
Jäikus ja stabiilsus

S-seeria seadmetel on 9-12 mm ristlõikega keevitatud alus, mis võimaldab lõigata kuni 10 mm paksust metalli. Wattsani raamid on nüüdisaegsed ja nende peamine eesmärk on vältida vibratsiooni projekteeritud kiirustel ja kiirendustel töötamisel. Raam paigaldatakse kas vibratsiooniplaatidele või ankurdatakse 50 cm paksusele betoonalusele.

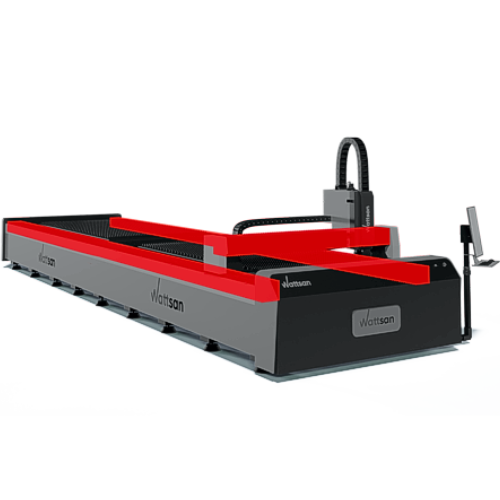

Kahepoolne rööpakaitsesüsteem

Wattsani masinad on varustatud spetsiaalse metallkaitsega uuristatud masinapinnale, mis hoiab slaidid veelgi puhtamana, säästes aega ja raha tolmukatte vahetamiseks.

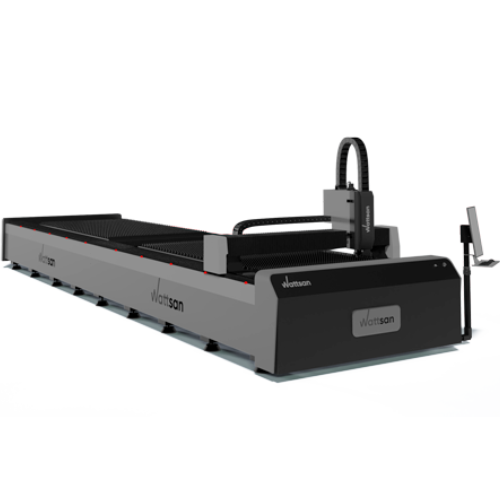

Laadimisrullid

Töölaual on mitu kuullaagrit, mis hõlbustavad lehe laadimist lauale. Rullid saab soovi korral paigaldada masina ette, taha või küljele. Rull on tõstetud lõikelaua kohale nii, et oleks tagatud optimaalne söötmine. Selle söötmissüsteemi üks olulisemaid eeliseid on see, et see väldib materjali kriimustamist.

E-seeria

Varustatud üheosalise elektrokeevitatud raami ja ekstrusioonitüüpi portaaliga suurte kiirenduste jaoks. Sobib valtsitud metalli lõikamiseks.

6-8 mm

Raami paksus

80 m/min

Liikumiskiirus

Alumiinium

Gantry materjal

Kuni 1,5 kW

Laseri võimsus
S-seeria

S-seeria portaal on tugevdatud titaanribidega. Sobib ideaalselt suurte tootmismahtude töötlemiseks.

10-12 mm

Raami paksus

120 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 6 kW

Laseri võimsus
HARD versioon

Hard-versioonil on kolm soojuskaitsekihti. Mõeldud maksimaalse kiiruse ja suurte tootmismahtude juures töötamiseks.

>16 mm

Raami paksus

210 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 20 kW

Laseri võimsus

Võrdlustabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Kiirus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Korkean teknologian laitteet ja tarkka tarkkuus taattu

Suojakotelo

Suojaa MITSUBISHI-servomoottoreita, SHIMPO-planetaarivaihteita ja HIWIN-ohjaimia ulkoisilta vaikutuksilta.
Suojus laserpäätä varten

Suojaa laserpään pääkomponentit.
Johdot sisältävä kisko

Kisko pitää portaalin liikkeen sähkökaapelit ehjinä.
Kuituoptiikan suojaketju

Ketju suojaa laserpään valokuitukaapelia ja johtoja.
Paineanturi

Ohjaa ja säätää laserpään kaasunpainetta.
HIWIN-laakerit

Laserpäätä liikutetaan Hiwin-laakereilla. Tarjoaa tasaisen toiminnan, suuren kuormituskapasiteetin ja alhaisen melun.
MITSUBISHI-servomoottorit

MITSUBISHI-servomoottoreilla on pienempi koko, kaksinkertainen käyttöikä, minimaalinen tärinä, kiihtyvyys jopa 2G, helppo vaihto ja huolto.
SHIMPO-planetaarivaihteet

SHIMPO-vaihteet muuntavat servomoottorin vääntömomentin ja siirtävät sen kierukkavaihteelle, joka pyörittää portaalia ja mahdollistaa sen tasaisemman liikkeen.
HIWIN-ohjaimet

HIWIN-ohjaimilla on korkea tarkkuus ja luotettavuus, alhainen kitka ja helppo asennus. Ne ovat luotettavuuden synonyymi. Ohjainten asennusta runkoon valvovat asiantuntijat!
LEAN-kierteiset kiskot

Ne auttavat konetta kestämään kuormituksia vaaditulla nopeudella ja varmistavat portaalin tasaisen kulun. Kierukkakiskojen asennus runkoon tapahtuu asiantuntijoiden valvonnassa!

Ostuprotsess

Seadmete valik

Me aitame teil teha teie vajadustele vastava valiku.
Nõustamine ja arveldamine

Kooskõlastame seadmepaketi ja arvutame masina lõpliku maksumuse.
Maksmine

Täielikult, kui masin on laos. 50% ettemaks 50% tarne korral, kui masinat ei ole laos.
Me kontrollime masinat

Seadmed läbivad 3-etapilise kvaliteedikontrolli: tehases, meie laos ja enne teile saatmist.
Kohaletoimetamine või kogumine

Kas transpordifirma või te võtate masina meie laost kätte.
Seadmete paigaldamine

Me oleme siin, et aidata teid, kui vajate tuge

Laserpää sovellukseesi

Wattsan-metallileikkurit on varustettu suosittujen valmistajien, kuten Raytoolsin, BOCI:n ja Precitecin laserpäillä.

1. QBH-liitin

  Se on kuituoptisen kaapelin ja laserpään välinen yhdysside. Estää säteen kääntymisen ja suojaa siten laserlähdettä.
2. Kollimaattorimoduuli

  Tarkoittaa lasersäteen kaventamista ja tasaamista. Tekee lasersäteen sopivaksi edelleen välitettäväksi fokusointimoduuliin. Ei pitäisi vaihtaa useammin kuin kerran vuodessa tai harvemmin.
1. Tarkennusmoduuli, jossa on asennonsäädin

  Muuttaa polttoväliä dynaamisesti käytön aikana syvien ja laadukkaiden leikkausten varmistamiseksi.
2. Alempi suojalasi

  Suojalasit suojaavat kallista tarkennusoptiikkaa pölyltä, lialta ja kipinöiltä. Ylälasi vaihdetaan harvoin. Alempi suojalasi on tärkein kulutustarvike.
3. Induktioanturi

  Pitää suuttimen oikealla korkeudella materiaalin yläpuolella, mikä takaa vakaan leikkauksen materiaalin kaarevuudesta riippumatta.
1. Keraaminen suuttimen pidike

  Suojaa leikkauspäätä laserleikkauksen aikana syntyvältä lämmöltä.
2. Suutin

  Varmistaa, että kaasusuihku ja lasersäde ovat linjassa parempaa leikkausta varten.

Inspireeritud blogijate kogemus

Olen seadmega äärmiselt rahul! Selle võimas tugevdatud raam vähendab võnkumist, mis sobib ideaalselt graveerimiseks suurtel kiirustel. Olen seda kasutanud akrüülklaasi jaoks ja tulemused näevad tõesti lahedad välja.

Heinrich Schüür
Suurepärane lasergraveerija, mis suudab ilma vaevata lõigata puitu märkimisväärse paksusega. Kasutasin seda nii graveerimiseks kui ka lõikamiseks ja masin töötas suurepäraselt.

Il Makerstauratore
See lasergraveerija saab graveerida ilma ühtegi probleemita. Kui kiire ja lihtne on valmistada oma tooteid!

Riccardo Muscarella
Masinal on täiesti tasane pind. See teeb korduva töö minu jaoks lihtsamaks!

Matteo Moras
Suurepärane töö, mis on tehtud tunni aja jooksul. Tänu laser CO2 masina kiirusele.

Roberto D'Adago
See mudel on suurepärane ja laseri täpsus on hullumeelne, see on terav kui teravik!

Roger Jungo

Raam:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Tööala:: 1500x3000 mm

Laseri tüüp:: Raycus / MAX Photonics / IPG

Laserpea:: Raytools/Precitec/WSX

Laseri võimsus:: up to 6000 W

Ümberpaigutamise täpsus:: ±0.02 mm

Z Mootori võimsus W:: 400 W

XY Mootori võimsus:: 1000/1500 W

XY-telje struktuur:: Guides HIWIN / Helical rack LEAN / Leitesen

Z-telje struktuur:: HIWIN Guides / Ball Screws

Kõrgusandur:: Automatic capacitive

Määrdesüsteem:: Automatic centralized, semi-automatic

Max liikumiskiirus:: 100/120 m/min

Max töökiirus:: Depends on the material

Lisagaas:: air, argon, nitrogen, Oxygen

Jõuelektrik:: Schneider

Tarkvara:: FSCut

Kõrguse reguleerimise süsteem:: BCS100

Lõppandurite tüüp:: Inductive

Kontrollsüsteem:: FSCUT 2000

Töölaudade automaatne vahetus:: Yes

Vastused küsimustele

Metalli lõikamiseks sobib kõige paremini fiiberoptiline laser, kuid selleks võib sobida ka spetsiaalselt varustatud suure võimsusega lasertoruga CO2 laser. Siiski tuleb meeles pidada, et CO2-laseriga lõikamisel on metalli paksus piiratud 1,5 mm-ga, fiiberoptilise laseriga aga kuni 25 mm.
Laserlõikamise tunni maksumus ei sõltu mitte ainult lasermasina võimsusest ja töökiirusest, vaid ka mitmetest muudest teguritest, nagu näiteks: masina operaatori kutseoskused, masina rentimise maksumus. tootmisruum, elektri maksumus ja tarbimine, materjali enda maksumus, praagi hulk ja masina seisakuaeg ning palju muud. Küsimusele laserlõikamise tunni maksumuse kohta üheselt vastamiseks on vaja kõiki neid parameetreid arvesse võtta.
Metalli pinnale kantakse fokuseeritud laserkiir, mille tulemusena see sulab, sulamaterjal puhutakse abigaasi abil lõiketsoonist välja.
Laserkiirguri võimsus sõltub töödeldava materjali paksusest ja soovitud töötlemiskiirusest. Näiteks 1 kW emitter lõikab 1 mm paksust roostevaba terast kiirusega 13 m/min ja 3 kW emitter lõikab sama materjali kiirusega umbes 35 m/min. Siin sõltub kõik eelarvest ja maksimaalse võimaliku võimsuse kasutamise otstarbekusest. Kuigi võib öelda, et tänapäeva konkurentsireaalsuses ei ole mõtet osta alla 1 kW võimsusega lasermasinat.
