Lasertoru lõikemasin Wattsan Core Pro

Laseri võimsus:: 15000-30000 W
Tooriku diameeter:: 160/240/360 mm
Maksimaalne laadimispikkus:: 6000/9000/12000 mm
Toru maksimaalne kaal:: 140/400/1500 kg

Kõik omadused

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– lõikamine

Süsinikteras
Roostevaba teras
Tsingitud teras
Alumiinium
Vask
Messing
Titaan

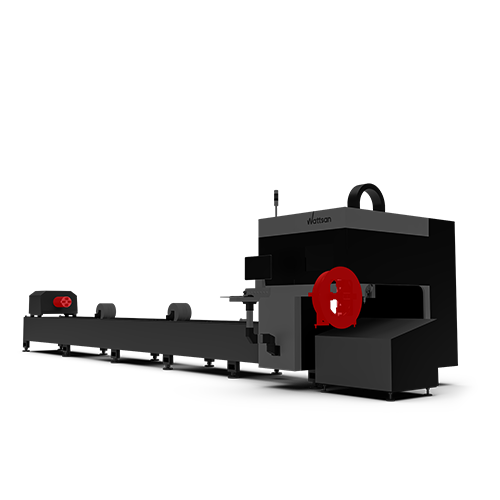

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

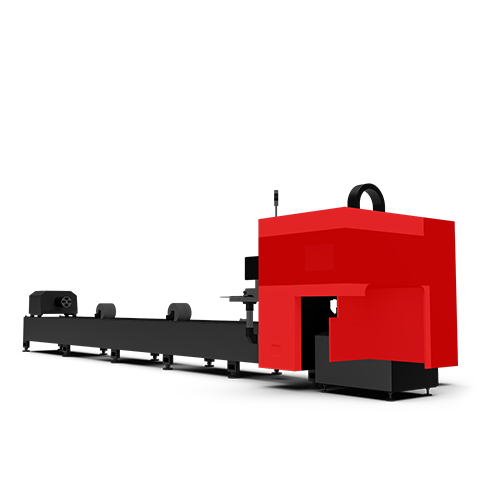

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

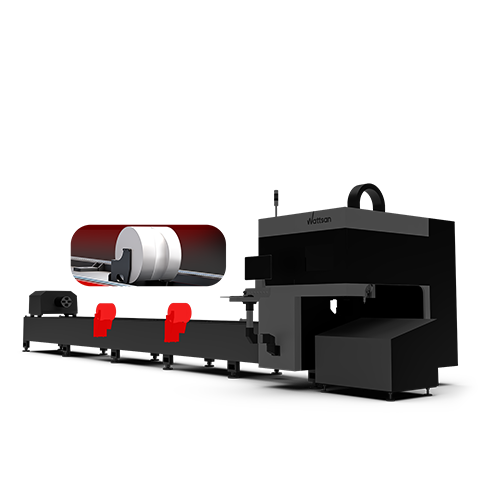

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

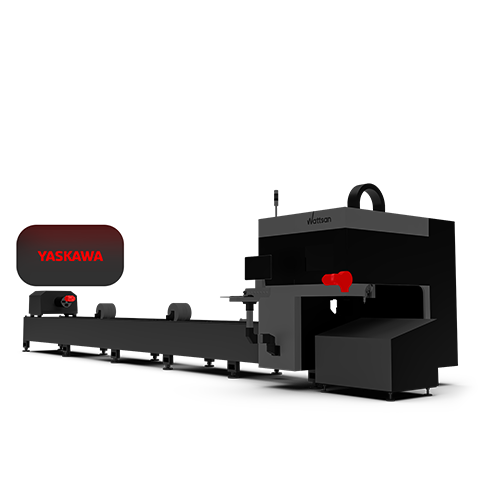

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

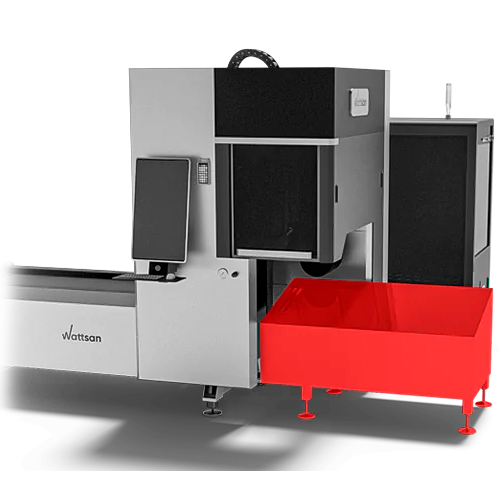

Standard

Vältimaks toru kiikumist lõikamise ajal, on masina põhikorpusele paigaldatud 3 pneumaatilist fluoroplastist tuge. Need tagavad töödeldava detaili usaldusväärse ja täpse positsioneerimise.

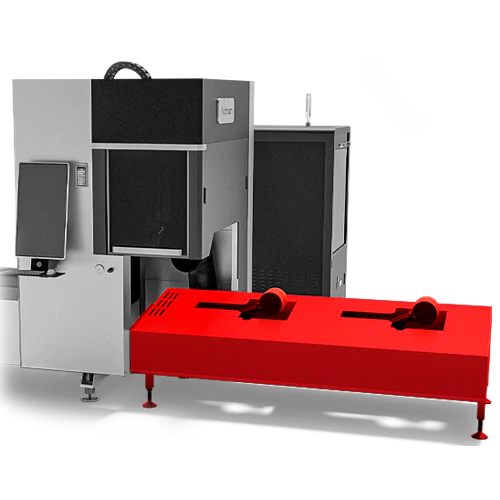

Fluoriidist kandurid

Torulõikur võib olla varustatud valmistoodangu vastuvõtuüksusega, mis on mõeldud töödetailide suunatuks ja ergonoomiliseks mahalaadimiseks ohutul kõrgusel. Seda plokki saab varustada ka kahe fluoroplastist toega. See lisavarustus on valikuline ja seda kasutatakse pikemate torude lõikamisel, et intensiivselt summutada vibratsiooni töötlemise ajal ja säilitada lõikamise kõrge kvaliteet.

Ostuprotsess

Seadmete valik

Me aitame teil teha teie vajadustele vastava valiku.
Nõustamine ja arveldamine

Kooskõlastame seadmepaketi ja arvutame masina lõpliku maksumuse.
Maksmine

Täielikult, kui masin on laos. 50% ettemaks 50% tarne korral, kui masinat ei ole laos.
Me kontrollime masinat

Seadmed läbivad 3-etapilise kvaliteedikontrolli: tehases, meie laos ja enne teile saatmist.
Kohaletoimetamine või kogumine

Kas transpordifirma või te võtate masina meie laost kätte.
Seadmete paigaldamine

Me oleme siin, et aidata teid, kui vajate tuge

Laserpea teie ülesannete jaoks

Wattsani metallilõikurid on varustatud populaarsete tootjate, nagu Raytools, BOCI ja Precitec, laserpeadega.

1. QBH connector

  See on ühendus kiudoptilise kaabli ja laserpea vahel. See takistab kiire tagasipöördumist, kaitstes seega laserallika.
2. Collimator module

  Kasutatakse laserkiire kitsendamiseks ja reguleerimiseks. See muudab laserkiire sobivaks edasiseks edastamiseks fokuseerimismoodulile. Seda ei tohiks vahetada rohkem või vähem kui kord aastas.
1. Fookusemoodul koos positsioonikontrolliga

  Dünaamiliselt reguleerib fookuskaugust töö ajal, et tagada sügavad ja kvaliteetsed lõiked.
2. Kaitseklaasid

  Kallis fookusoptika on kaitstud tolmu, mustuse ja sädemete eest. Ülemist klaasi vahetatakse harva. Alumine kaitseklaas on peamine kulumaterjal.
3. Induktsioonandur

  See hoiab õiget düüsi kõrgust materjali kohal, mis tagab püsiva lõike sõltumata materjali kumerusest.

Inspireeritud blogijate kogemus

Olen seadmega äärmiselt rahul! Selle võimas tugevdatud raam vähendab võnkumist, mis sobib ideaalselt graveerimiseks suurtel kiirustel. Olen seda kasutanud akrüülklaasi jaoks ja tulemused näevad tõesti lahedad välja.

Heinrich Schüür
Suurepärane lasergraveerija, mis suudab ilma vaevata lõigata puitu märkimisväärse paksusega. Kasutasin seda nii graveerimiseks kui ka lõikamiseks ja masin töötas suurepäraselt.

Il Makerstauratore
See lasergraveerija saab graveerida ilma ühtegi probleemita. Kui kiire ja lihtne on valmistada oma tooteid!

Riccardo Muscarella
Masinal on täiesti tasane pind. See teeb korduva töö minu jaoks lihtsamaks!

Matteo Moras
Suurepärane töö, mis on tehtud tunni aja jooksul. Tänu laser CO2 masina kiirusele.

Roberto D'Adago
See mudel on suurepärane ja laseri täpsus on hullumeelne, see on terav kui teravik!

Roger Jungo

Laseri tüüp:: Raycus / IPG

Laserpea:: BOCI, Raytools

Laseri võimsus:: 15000-30000 W

Max töökiirus:: Depends on the material

Toetus:: Pneumatic

Lisagaas:: air, argon, nitrogen, Oxygen

Min jääkpikkus (saba):: 90 mm

Maksimaalne pingi pöörlemiskiirus:: 150/100/80 r/min

Maksimaalne kiirendus:: 1.2 / 0.8 / 0.6 G

Ümberpaigutamise täpsus:: ±0.02 mm

XY-telje struktuur:: HIWIN Guides / Helical rack

Tooriku diameeter:: 160/240/360 mm

Min laadimispikkus:: 100 mm

Maksimaalne laadimispikkus:: 6000/9000/12000 mm

Toru maksimaalne kaal:: 140/400/1500 kg

Kõrguse reguleerimise süsteem:: BCS100

Tarkvara:: FSCUT 3000DE (L/M/G)

Lõppandurite tüüp:: Height control system

Küsige küsimusi

Metalli lõikamiseks sobib kõige paremini kiudoptiline laser, kuid selleks otstarbeks võib sobida ka spetsiaalselt varustatud suure võimsusega lasertoruga CO2-laser. Siiski tuleb meeles pidada, et CO2-laseriga lõigatava metalli paksus on piiratud 1,5 mm-ga, samas kui fiiberoptilise laseriga on võimalik lõigata kuni 25 mm.
Laserlõikamise tunni maksumus ei sõltu mitte ainult laserpingi võimsusest ja töö kiirusest, vaid ka mitmetest muudest teguritest, näiteks: masinaoperaatori professionaalsetest oskustest, tootmisruumi rendi maksumusest, elektri maksumusest ja tarbimisest, materjali enda maksumusest, jäägi hulgast ja masina seisuaegadest ning paljust muust. Selleks, et üheselt vastata küsimusele laserlõikamise tunni maksumuse kohta, tuleb arvesse võtta kõiki neid parameetreid.
Metallipinnale rakendatakse fokuseeritud laserkiirt, mille tulemusena see sulab, sulanud materjal puhutakse abigaasi abil lõiketsoonist välja.
Laserikiirguse võimsus sõltub töödeldava materjali paksusest ja soovitud töötlemiskiirusest. Näiteks lõikab 1 kW kiirgusseade 1 mm paksust roostevaba terast kiirusega 13 m/min ja 3 kW kiirgusseade lõikab sama materjali kiirusega umbes 35 m/min. Siin sõltub kõik eelarvest ja otstarbekusest kasutada maksimaalset võimalikku võimsust. Kuigi võib öelda, et tänapäeva konkurentsitingimustes ei ole mõtet osta alla 1 kW võimsusega lasermasinat.
