Lézercső vágógép Wattsan Core Pro

Lézer teljesítmény:: 15000-30000 W
Chuck diametr:: 160/240/360 mm
Maximális rakodási hossz:: 6000/9000/12000 mm
Max cső súlya:: 140/400/1500 kg

Minden jellemző

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– vágás

Szénacél
Rozsdamentes acél
Galvanizált acél
Alumínium
Réz
Sárgaréz
Titán

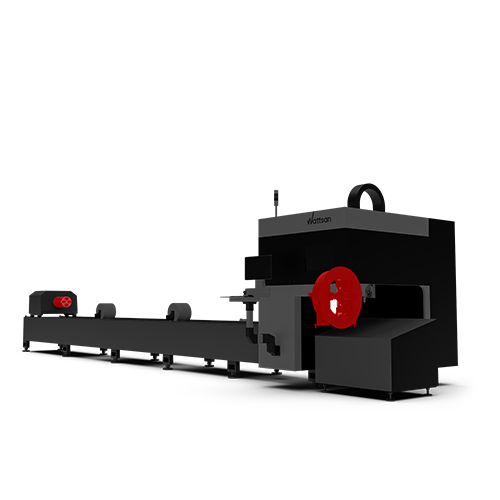

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

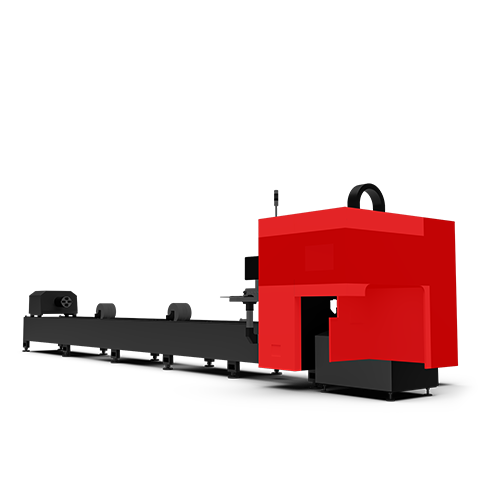

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

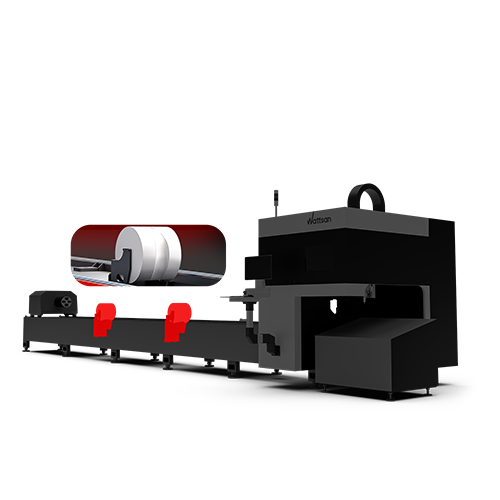

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

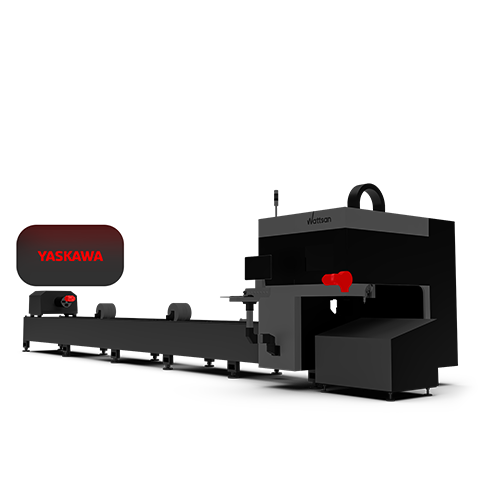

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

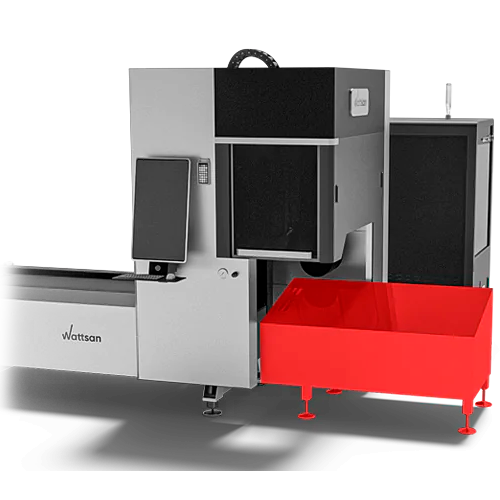

Standard

Azért, hogy a cső ne lengjen a vágási folyamat során, a gép főtestén 3 pneumatikus fluoroplasztikus támasztékot helyeztek el. Ezek biztosítják a munkadarab megbízható és pontos pozicionálását.

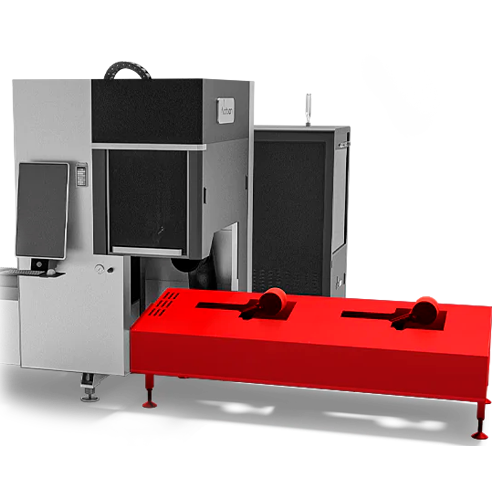

Fluoroplasztikus tartók

A csővágó elöl a munkadarabok irányított, ergonomikus, biztonságos magasságban történő kirakodására tervezett készáru-felvevő egységgel szerelhető fel. Ez a blokk két fluorműanyagból készült tartóval is felszerelhető. Ez az opció opcionális, és hosszabb csövek vágása esetén használatos, hogy intenzíven csillapítsa a feldolgozás során fellépő rezgéseket és fenntartsa a vágás magas minőségét.

Vásárlási eljárás

Berendezés kiválasztása

Segítünk az Ön igényeinek megfelelő gép kiválasztásában
Számla küldése

A gép teljes készletében és a számla elküldésében megállapodunk a berendezés végső költségével.
Fizetés

Teljesen, ha a gép raktáron van. 50% előre 50% szállításkor, ha a gép nincs raktáron.
Ellenőrizzük a gépet

A 3 lépéses minőségellenőrzés: a Wattsan gyárban, a hollandiai raktárunkban, kiszállítás előtt.
Szállítás vagy átvétel

Vagy egy szállító cég, vagy Ön veszi fel a gépet a raktárunkból.
Indítóberendezés

Azért vagyunk itt, hogy segítsünk, amikor segítségre van szüksége.

Lézerfej az Ön feladataihoz

A Wattsan fémvágógépek olyan népszerű gyártók lézerfejeivel vannak felszerelve, mint a Raytools, a BOCI és a Precitec.

1. QBH csatlakozó

  Ez az összeköttetés az optikai kábel és a lézerfej között. Megakadályozza a sugárvisszatérést, így védi a lézerforrást.
2. Collimator module

  A lézersugár szűkítésére és beállítására szolgál. Alkalmassá teszi a lézersugarat a fókuszáló modulba történő továbbításra. Évente legfeljebb egyszer kell cserélni.

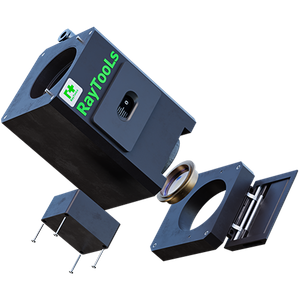

1. Fókuszáló modul pozícióvezérlővel

  Dinamikusan állítja a fókusztávolságot működés közben a mély és minőségi vágások biztosítása érdekében.
2. Védőszemüveg

  Védőszemüveg védi a drága fókuszáló optikát a por, a szennyeződés és a szikrák ellen. A felső üveg ritkán cserélődik. Az alsó védőüveg a fő fogyóeszköz.
3. Indukciós érzékelő

  Fenntartja a fúvóka megfelelő magasságát az anyag felett, ami az anyag görbületétől függetlenül biztosítja az egyenletes vágást.
1. Kerámia fúvóka adapter

  Védi a vágófejet a lézervágás során keletkező hőtől.
2. Fúvóka

  Szavatolja, hogy a gázsugár és a lézersugár egy vonalban legyen a jobb vágás érdekében.

Lelkes bloggerek tapasztalatai

Rendkívül elégedett vagyok a készülékkel! Erőteljes, megerősített váza csökkenti az imbolygást, ami tökéletes a nagy sebességű gravírozáshoz. Akrilüveghez használtam, és az eredmények nagyon jól néznek ki.

Heinrich Schüür
Nagyszerű lézergravírozó, amely erőfeszítés nélkül képes jelentős vastagságú fát vágni. Gravírozásra és vágásra is használtam, és a gép csodálatosan működött.

Il Makerstauratore
Ez a lézergravírozó minden gond nélkül tud gravírozni. Milyen gyorsan és egyszerűen képes testre szabni a termékeket!

Riccardo Muscarella
A gép tökéletesen sík felületű. Ez megkönnyíti számomra az ismétlődő munkát!

Matteo Moras
Nagyszerű munkát végeztek egy órán belül. Köszönhetően a lézeres CO2 gép sebességének.

Roberto D'Adago
Ez a modell nagyszerű, és a lézeres pontosság őrületes, éles, mint a borotva!

Roger Jungo

Lézeres típus:: Raycus / IPG

Lézeres fej:: BOCI, Raytools

Lézer teljesítmény:: 15000-30000 W

Az XY tengely felépítése:: HIWIN Guides / Helical rack

Chuck diametr:: 160/240/360 mm

Minimális rakodási hossz:: 100 mm

Maximális rakodási hossz:: 6000/9000/12000 mm

Max cső súlya:: 140/400/1500 kg

Támogatás:: Pneumatic

Max. munkasebességet:: Depends on the material

Minimális maradékhossz (farok):: 90 mm

Kiegészítő gáz:: air, argon, nitrogen, Oxygen

A tokmány maximális forgási sebessége:: 150/100/80 r/min

Maximális gyorsulás:: 1.2 / 0.8 / 0.6 G

Helyreállítási pontosság:: ±0.02 mm

Magasságszabályozó rendszer:: BCS100

Szoftver:: FSCUT 3000DE (L/M/G)

A végérzékelők típusa:: Height control system

Kérdések feltevése

A fémek vágására a legmegfelelőbb a száloptikás lézer, de egy speciálisan felszerelt, nagy teljesítményű lézercsővel ellátott CO2-lézer is alkalmas lehet erre a célra. Nem szabad azonban elfelejteni, hogy a CO2-lézerrel vágható fém vastagsága 1,5 mm-re korlátozódik, míg a száloptikás lézerrel akár 25 mm vastagságig is lehet vágni.
A lézervágás egy órájának költsége nemcsak a lézergép teljesítményétől és működési sebességétől függ, hanem számos más tényezőtől is, mint például: a gépkezelő szakmai felkészültségétől, a gyártóterem bérleti díjától, a villamos energia költségétől és fogyasztásától, magának az anyagnak a költségétől, a selejt mennyiségétől és a gép állásidejétől, és még sok más tényezőtől. Ahhoz, hogy egyértelműen meg lehessen válaszolni azt a kérdést, hogy mennyibe kerül egy óra lézervágás, mindezen paramétereket figyelembe kell venni.
A fémfelületre fókuszált lézersugarat alkalmaznak, melynek következtében az megolvad, az olvadt anyagot pedig segédgáz segítségével kifújják a vágási zónából.
A lézersugárzó teljesítménye a megmunkálandó anyag vastagságától és a kívánt megmunkálási sebességtől függ. Például egy 1 kW-os sugárzó 1 mm vastag rozsdamentes acélt 13 m/perc sebességgel vág, egy 3 kW-os sugárzó pedig ugyanezt az anyagot körülbelül 35 m/perc sebességgel vágja. Itt minden a költségvetéstől és a lehető legnagyobb teljesítmény kihasználásának célszerűségétől függ. Bár elmondható, hogy a mai versenyviszonyok között nincs értelme 1 kW-nál kisebb teljesítményű lézergépet vásárolni.
