Машина за рязане на метални влакна WATTSAN 1530 A

Работна среда:
1300x2500 mm
Лазерна мощност:
до 3000 W
Размер на машината:
2850x2100x2300 mm
Тегло:
2300 kg
Макс. скорост на движението:
40 m/min
Всички характеристики

Цена при запитване

Цена при запитване

Обръщам се с молба
Машина за рязане на метал с фибро лазер 1530 A

Unique selling proposition

  • Защитна кабина
  • Бързо превключване на функциите
  • Рамкова конструкция
  • Не е необходимо предварително изрязване
  • Висока прецизност и скорост

Brief of Машина за рязане на метал с фибро лазер 1530 A

Лазерна машина за рязане на метал Wattsan 1313 A

Тази машина за рязане на метал е по-лека от моделите от сериите E, S и HARD, благодарение на това, че леглото й е изработено от дебелостенни тръби. Нейният по-нисък профил допринася за повишена стабилност. За допълнително увеличаване на издръжливостта леглото е облицовано с огнеупорни тухли и разполага с подвижни колички за удобство.

Дизайнът повишава едновременно издръжливостта и ефективността. С работна площ от 1300–1300 мм тази машина може да реже метални листове с дебелина до 3–4 мм непрекъснато, 24 часа в денонощието, 7 дни в седмицата. Въпреки че е най-малката в своята серия, тя осигурява същата мощност като по-големите модели. Нейната отличителна черта е компактният и удобен за употреба дизайн, което я прави идеална за малки пространства. Той може да обработва различни метали, включително неръждаема стомана, въглеродна стомана, поцинкована стомана, мед и алуминий.

Този лек и компактен модел е по-достъпен, което го прави достъпен за по-малки и стартиращи предприятия, като същевременно запазва високите стандарти за качество на Wattsan.

Materials

  • – рязане

  • Въглеродна стомана

    Въглеродна стомана
  • Неръждаема стомана

    Неръждаема стомана
  • Поцинкована стомана

    Поцинкована стомана
  • Алуминий

    Алуминий
  • Мед

    Мед
  • Месинг

    Месинг
  • Титан

    Титан

Настройте процеса на рязане за вашето производство

Софтуерът CYPCUT има прости, ориентирани към потребителя контроли. Внедрените функции значително опростяват и оптимизират процеса на рязане.

  • FLYCUT
    FLYCUT
  • RINGCUT
    RINGCUT
  • NESTING
    NESTING
  • EDGESEEK
    EDGESEEK
  • MICRO JOINT
    MICRO JOINT
  • COEDGE
    COEDGE
  • Технологията FLYCUT ви позволява да определите най-кратката и най-ефективна траектория на рязане, което позволява бързо изрязване на кръгли и правоъгълни отвори в листов материал с дебелина до 1 мм. В този случай лазерната глава работи без повдигане и спускане, което осигурява висока скорост на работа и спестява газ. Този режим е подходящ, ако произвеждате вентилационни системи.

  • Предотвратява топенето на ъглите и повишава качеството на произвежданите продукти, тъй като лазерната глава зацикля във всеки ъгъл и не спира. Получените ъгли са ясни и равни. Функцията RINGCUT е подходяща за работа с по-дебели материали или за рязане на продукти с множество ъгли, при които прецизността е важна, например зъбни колела, монограми, сувенири и др.

  • Професионално оптимизиране на разположението на частите върху листа, подходящ за производство на рекламни продукти. Функцията NESTING позволява да разположите частите върху листа възможно най-ефективно и възможно най-близо една до друга, така че да няма пропуски. Това позволява да се пести материал.

  • Позволява прецизно определяне на позицията на листа в работната зона с помощта на три референтни точки. Можете само да поставите материала в работната зона, да зададете размерите му в програмата и машината ще направи всичко сама. Не е необходимо да поставяте материала идеално върху масата.

  • Използва се за вмъкване на микросъединители в трасето за обработка, така че детайлите да не се приземяват отстрани. В този случай е лесно да се отстранят частите след рязане. Това спестява на работната глава сблъсък с частите по време на работа. Тази функция позволява да се произвеждат малки части за рекламни и сувенирни продукти, без да се губят в работната зона.

  • Този режим позволява съединяване на близки една до друга линии, т.е. съединяването им така, че лазерната глава да не реже на едно и също място. Тази функция значително ще подобри производителността и ще намали времето за работа. Тази функция е подходяща за масово производство, например при изработване на детайли, рекламни и сувенирни продукти и др.

Металорежещи машини от Wattsan - забравете за ремонтите и престоя

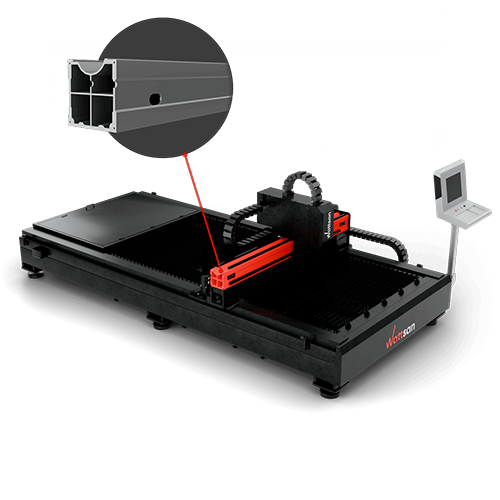

  • Лети като самолет

    Гантрията е изработена от авиационен алуминий. Той осигурява висока издръжливост, твърдост, ниско тегло, устойчивост на корозия и окисляване и висока скорост на движение. Това помага на оборудването да се справя с големи натоварвания и да предотвратява деформации. Всичко това гарантира дългосрочна и безпроблемна работа.

    Лети като самолет

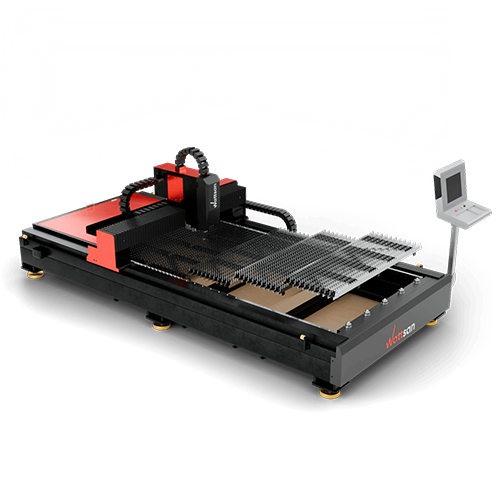

  • Твърд като космическа совалка

    Вътрешните части на леглото и разгъващите се бордове са подсилени с огнеупорни тухли. Те могат да издържат на температури до 1720 °C, което е сравнимо с температурите, които могат да бъдат поети от космическата совалка, която се издига в атмосферата. Това е направено, за да се елиминира потенциалът за деформации или възможността лазерът да пререже самото легло.

    Твърд като космическа совалка

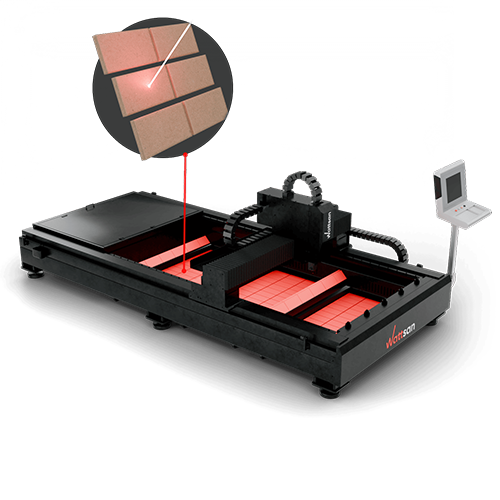

  • Разделяне на задълженията

    Четири части на масата съставляват модулната конструкция на тази машина. Тя осигурява защита от топлинни въздействия. Освен това тя увеличава възможностите за поддържане. В случай на необходимост от смяна можете лесно да подмените само необходимата част, а не цялата маса.

     Разделяне на задълженията

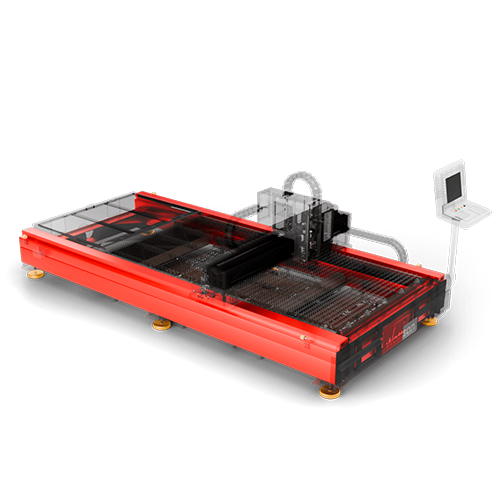

  • Лека и стабилна

    Този модел има долно легло, изработено от дебелостенни профилни тръби. Това прави конструкцията по-лека, но в същото време по-стабилна; колкото по-близо до пода, толкова по-добра е стабилността. Рамката също е преминала термична обработка и роботизирано фрезоване, както всички останали в машините на Wattsan.

    Лека и стабилна

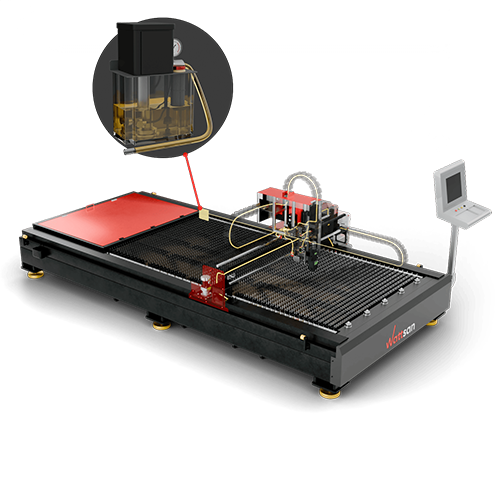

  • Защита на машината от износване

    Моделът е оборудван с централизирана автоматизирана система за смазване за допълнително удобство. Тя се грижи за всички движещи се части на редовни интервали. Тази технология ви позволява да се тревожите само за нивото на маслото, като същевременно удължава живота на машината. Има и специална функция, която предупреждава системата за управление, когато маслото свърши.

    Защита на машината от износване

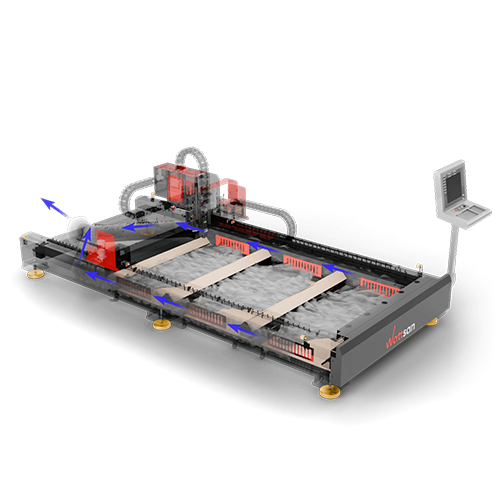

  • Ефективно отстраняване на праха

    Машината има куха рамка в основата си, в която има решетки, по три от лявата и дясната страна, през които прахът и газовете се отстраняват с помощта на аспирационна машина в края на системата. По този начин се увеличава обемът на отстранения газ и прах, като същевременно общият капацитет на системата остава постоянен.

    Ефективно отстраняване на праха

The machine frame is the base

  • Серия E
  • Серия S
  • Версия HARD
  • Серия E

    Оборудван с еднокомпонентна електрозаварена рамка и екструдирана портална конструкция за високи ускорения. Подходящ за рязане на валцуван метал.

    6-8 мм
    Дебелина на рамката
    80 м/мин
    Скорост на движение
    Алуминий
    Материал на портала
    До 1,5 kW
    Мощност на лазера
  • Серия S

    Порталът от серия S е подсилен с титаниеви ребра. Перфектен за работа с големи обеми продукция.

    10-12 мм
    Дебелина на рамката
    120 m/min
    Скорост на движение
    Алуминий + титан
    Материал на портала
    До 6 kW
    Мощност на лазера
  • Версия HARD

    Твърдата версия има три слоя термична защита. Предназначена е за работа с максимална скорост и големи обеми на производство.

    >16 мм
    Дебелина на рамката
    До 210 м/мин
    Скорост на движение
    Алуминий + титан
    Материал на портала
    До 6 kW
    Мощност на лазера

Сравнителна таблица

Въглеродна стомана Carbon steel (Oxygen)
Source power 1000 W 1500 W 3000 W 6000 W
Thickness, mm Скорост (m/min)
1 10 22 34 42
2 6,2 6,8 7,5 8,2
3 3 3,6 4,4 5,5
4 2,2 2,8 3,8 5
5 1,8 2,4 3,2 3,6
6 1,6 2 2,6 3,4
8 1,2 1,4 2,2 3
10 0,8 1 1,6 2,4
12 0,8 1,4 2
14 0,6 1 1,3
16 0,8 1,1
18 0,7 1
20 0,6 0,9
22 0,5 0,8
24 0,6
24 0,4
Неръждаема стомана Stainless steel (Nitrogen)
Source power 1000 W 1500 W 3000 W 6000 W
Thickness, mm Скорост (m/min)
1 23,8 26,4 34 41,4
2 10,8 11,9 15,4 28,6
3 2,3 4,1 8,6 15,8
4 1,3 2,2 5,5 9,4
5 0,7 1,2 4,3 6
6 1 3,1 4,7
8 2 3,3
10 0,8 1,3
12 0,5 1,3
14 0,8
16 0,6
Алуминий Aluminum (Nitrogen)
Source power 1000 W 1500 W 3000 W 6000 W
Thickness, mm Скорост (m/min)
1 8,4 16 34 42
2 3,4 6,6 15 25,5
3 1,4 3,8 7,6 14,6
4 1,4 4 5,8
5 3,3 4,9
6 2,1 4,1
8 0,9 2
10 0,6 1,7
12 0,8
14 0,6
16 0,5
Мед Copper (Nitrogen)
Source power 1000 W 1500 W 3000 W 6000 W
Thickness, mm Скорост (m/min)
1 8 12 22 32
2 3,2 4 8 12
3 1 2,2 5,2 6,4
4 1,4 4 5,4
5 1,8 3,2
6 1,4 2,2
8 0,6 1,2
10 0,6
12 0,4
Мед Месинг (нитгорен)
Source power 1000 W 1500 W 3000 W 6000 W
Thickness, mm Скорост (m/min)
1 7 10 22 35
2 2 4 12 20
3 0,5 1,8 5 12
4 1 3 9
5 2 6,5
6 1,3 3,8
8 0,6 1,8
10 1
12 0,7

Високотехнологичното оборудване и проверената точност са гарантирани

Machine part
  • Защитно покритие
  • Лазерна глава със защитно покритие
  • Релса с жици
  • Защитна верига за фибростъкло
  • Сензор за налягане
  • Лагери HIWIN
  • Сервомотори MITSUBISHI
  • Планетарни скоростни кутии SHIMPO
  • Ръководства за HIWIN
  • LEAN спирални стелажи

Процедура за покупка

  • Избор на оборудване

    Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди

  • Изпращане на фактура

    Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.

  • Плащане

    Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.

  • Ние проверяваме машината

    3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.

  • Доставка или вземане

    Или транспортна компания, или вие вземете машината от нашия склад.

  • Оборудване за изстрелване

    Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

Лазерна глава за вашите задачи

Фрезите за метал Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

    1. Съединител QBH

      Съединител QBH

      Той е връзката между оптичния кабел и лазерната глава. Тя предотвратява връщането на лъча, като по този начин предпазва лазерния източник.

    2. Модул на колиматора

      Модул на колиматора

      Използва се за стесняване и регулиране на лазерния лъч. Той прави лазерния лъч подходящ за по-нататъшно предаване към модула за фокусиране. Той не трябва да се сменя повече или по-малко от веднъж годишно.

    1. Модул за фокусиране с контролер на позицията

      Модул за фокусиране с контролер на позицията

      Динамично регулира фокусното разстояние по време на работа, за да осигури дълбоки и качествени разрези.

    2. Защитни очила

      Защитни очила

      Защитните очила предпазват скъпата оптика за фокусиране от прах, замърсяване и искри. Горното стъкло се сменя рядко. Долното защитно стъкло е основният консуматив.

    3. Индукционен сензор

      Индукционен сензор

      Той поддържа правилната височина на дюзата над материала, което осигурява стабилно рязане независимо от кривината на материала.

    1. Адаптер за керамични дюзи

      Адаптер за керамични дюзи

      Той предпазва режещата глава от топлината, генерирана по време на лазерното рязане.

    2. Дюза

      Дюза

      Гарантира, че газовата струя и лазерният лъч са подравнени за по-добро рязане.

Опит от ентусиазирани блогъри

  • Изключително съм доволен от устройството! Мощната му подсилена рамка намалява клатенето, което е идеално за гравиране при високи скорости. Използвах го за акрилно стъкло и резултатите изглеждат наистина страхотно.

    Heinrich Schüür Heinrich Schüür
  • Чудесен лазерен гравьор, който може да реже значителни дебелини дърво без усилие. Използвах го както за гравиране, така и за рязане, и машината работи чудесно.

    Il Makerstauratore Il Makerstauratore
  • Този лазерен гравьор може да гравира без проблем. Колко бързо и лесно може да персонализирате продукти!

    Riccardo Muscarella Riccardo Muscarella
  • Машината има идеално равна повърхност. Това прави повтарящата се работа по-лесна за мен!

    Matteo Moras Matteo Moras
  • Страхотна работа, свършена в рамките на един час. Благодарение на скоростта на лазерната CO2 машина.

    Roberto D'Adago Roberto D'Adago
  • Този модел е страхотен, а лазерната прецизност е луда, тя е остра като бръснач!

    Roger Jungo Roger Jungo

техническа характеристика

Dimensions

Кадър:
Welded from thick-walled steel tube, Metal sheet, Moulded with strengthening
Тегло:
2300 kg
Размер на машината:
2850x2100x2300 mm
Работна среда:
1300x2500 mm

Optics

Тип лазер:
Raycus / MAX Photonics / IPG
Лазерна глава:
Raytools / Precitec / BOCI
Лазерна мощност:
up to 3000 W

Mechanics

Точност на препозициониране:
±0.02 mm
Z Мощност на двигателя W:
400 W
XY Мощност на двигателя:
750 W
Структура на оста XY:
HIWIN Guides / Ball Screws
Структура на ос Z:
HIWIN Guides / Ball Screws
Сензор за височина:
Automatic capacitive
Система за гресиране:
semi-automatic, Automatic centralized
Двигател на X и Y:
Delta
Макс. скорост на движението:
40 m/min
Макс. работна скорост:
Depends on the material
Допълнителна газ:
air, argon, nitrogen, Oxygen

Hardware

Силова електрическа инсталация:
Siemens
Система за контрол на височината:
BCS100
Софтуер:
FSCut
Тип крайни сензори:
Inductive
Контролна система:
FSCUT
