Лазерна машина за рязане на тръби Wattsan Core Pro

Лазерна мощност:: 1500-30000 W
Диаметър на патронника:: 160/240/360 mm
Максимална дължина на зареждане:: 6000/9000/12000 mm
Максимално тегло на тръбата:: 140/400/1500 kg

Laser Tube Cutting Machine Wattsan Сore Pro

1 / 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core Pro is a dual-chuck laser pipe cutting machine featuring a follow-up system for highly accurate cutting tasks. It is designed for precise cutting of various shapes, including round, square, rectangular, and oval tubes, as well as channel steel, L-steel, and angle steel. This machine is capable of cutting a range of metal materials, such as carbon steel, stainless steel, copper, and aluminum alloys.

Depending on the model, it can handle pipes with lengths of 6, 9, or 12 meters, and a maximum diameter of up to 350 mm.

Materials

– рязане

Въглеродна стомана
Неръждаема стомана
Поцинкована стомана
Алуминий
Мед
Месинг
Титан

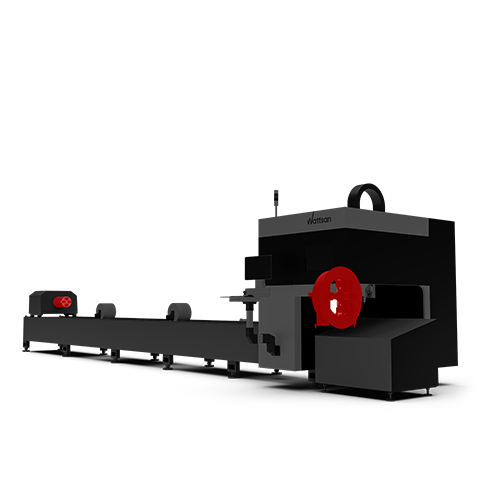

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

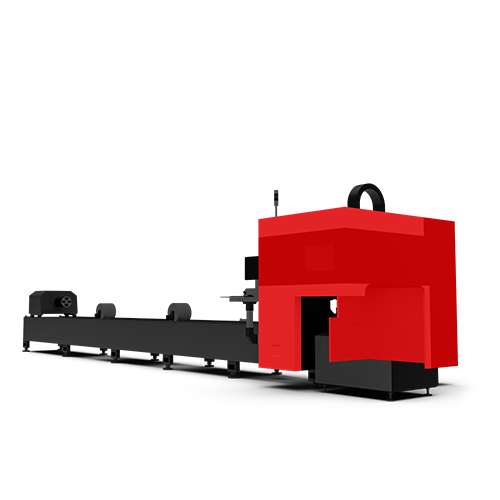

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

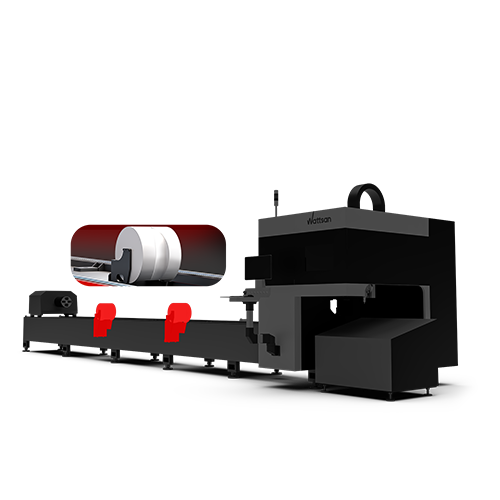

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

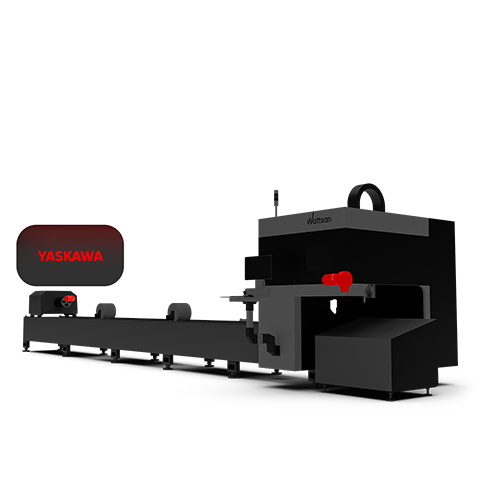

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Стандартен

За да се предотврати люлеенето на тръбата по време на процеса на рязане, на основното тяло на машината са монтирани 3 пневматични флуоропластови опори. Те осигуряват надеждно и прецизно позициониране на обработвания детайл.
Флуоропластови опори

В предната си част тръборезачката може да бъде оборудвана с приемно устройство за готова продукция, предназначено за насочено, ергономично разтоварване на детайлите на безопасна височина. Този блок може да бъде оборудван и с две флуоропластови опори. Тази опция не е задължителна и се използва в случай на рязане на по-дълги тръби, за да се потиснат интензивно вибрациите по време на обработката и да се поддържа високо качество на рязане.

Процедура за покупка

Избор на оборудване

Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди
Изпращане на фактура

Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.
Плащане

Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.
Ние проверяваме машината

3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.
Доставка или вземане

Или транспортна компания, или вие вземете машината от нашия склад.
Оборудване за изстрелване

Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

Лазерна глава за вашите задачи

Металорежещите машини на Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

1. QBH connector

  Това е връзката между оптичния кабел и лазерната глава. Той предотвратява връщането на лъча, като по този начин предпазва лазерния източник.
2. Collimator module

  Използва се за стесняване и регулиране на лазерния лъч. Той прави лазерния лъч подходящ за по-нататъшно предаване към модула за фокусиране. Не трябва да се сменя повече или по-малко от веднъж годишно.
1. Модул за фокусиране с регулатор на позицията

  Динамично регулира фокусното разстояние по време на работа, за да осигури дълбоки и качествени срезове.
2. Защитни стъкла

  Защитените стъкла предпазват скъпата оптика за фокусиране от прах, мръсотия и искри. Горното стъкло се сменя рядко. Долното защитно стъкло е основният консуматив.
3. Induction sensor

  Той поддържа правилната височина на дюзата над материала, което осигурява стабилен разрез независимо от кривината на материала.
1. Адаптер за керамична дюза

  Той предпазва режещата глава от топлината, генерирана по време на лазерното рязане.
2. Nozzle

  Осигурява подравняване на газовата струя и лазерния лъч за по-добро рязане.

Опит от ентусиазирани блогъри

Този лазерен гравьор може да гравира без никакви проблеми. Колко бързо и лесно е персонализирането на продукти!

Riccardo Muscarella
Машината има перфектно равна повърхност. Това прави повтарящата се работа по-лесна за мен!

Matteo Moras
Страхотна работа, свършена за по-малко от час. Благодарение на скоростта на CO2 лазерната машина.

Roberto D'Adago
Този модел е страхотен, а лазерната прецизност е невероятна – остра като бръснач!

Roger Jungo

Тип лазер:: Raycus / IPG

Лазерна мощност:: 1500-30000 W

Лазерна глава:: BOCI, Raytools

Структура на оста XY:: HIWIN Guides / Helical rack

Диаметър на патронника:: 160/240/360 mm

Минимална дължина на зареждане:: 100 mm

Максимална дължина на зареждане:: 6000/9000/12000 mm

Максимално тегло на тръбата:: 140/400/1500 kg

Подкрепа:: Pneumatic

Макс. работна скорост:: Depends on the material

Минимална дължина на остатъка (опашка):: 90 mm

Допълнителна газ:: air, argon, nitrogen, Oxygen

Максимална скорост на въртене на патронника:: 150/100/80 r/min

Максимално ускорение:: 1.2 / 0.8 / 0.6 G

Точност на препозициониране:: ±0.02 mm

Софтуер:: FSCUT 3000DE (L/M/G)

Система за контрол на височината:: BCS100

Тип крайни сензори:: Height control system

Задавайте въпроси

Фиброоптичният лазер е най-подходящ за рязане на метал, но специално оборудван CO2 лазер с мощна лазерна тръба също може да бъде подходящ за тази цел. Все пак трябва да се има предвид, че дебелината на метала за рязане с CO2 лазер е ограничена до 1,5 мм, докато фиброоптичният лазер може да реже до 25 мм.
Стойността на един час лазерно рязане зависи не само от мощността на лазерната машина и скоростта на нейната работа, но и от редица други фактори, като например: професионалните умения на оператора на машината, разходите за наемане на производствено помещение, разходите и потреблението на електроенергия, цената на самия материал, количеството на брака и времето за престой на машината и много други. За да се отговори еднозначно на въпроса за цената на един час лазерно рязане, е необходимо да се вземат предвид всички тези параметри.
Фокусиран лазерен лъч се прилага към металната повърхност, в резултат на което тя се разтопява, а разтопеният материал се издухва от зоната на рязане с помощта на спомагателен газ.
Мощността на лазерния излъчвател зависи от дебелината на обработвания материал и желаната скорост на обработка. Например излъчвател с мощност 1 kW ще реже неръждаема стомана с дебелина 1 mm със скорост 13 m/min, а излъчвател с мощност 3 kW ще реже същия материал със скорост около 35 m/min. Тук всичко зависи от бюджета и от целесъобразността да се използва максималната възможна мощност. Въпреки че може да се каже, че в днешните конкурентни реалности няма смисъл да се купува лазерна машина с мощност, по-малка от 1 kW.
