Лазерна машина за рязане на тръби Wattsan Nova

Лазерна мощност:: 12000-30000 W
Диаметър на патронника:: 240-360 mm
Максимална дължина на зареждане:: 6000 mm
Максимално тегло на тръбата:: 400-1500 kg

Laser Tube Cutting Machine Wattsan Nova slide 1
Laser Tube Cutting Machine Wattsan Nova slide 2
Laser Tube Cutting Machine Wattsan Nova slide 3
Laser Tube Cutting Machine Wattsan Nova slide 4
Laser Tube Cutting Machine Wattsan Nova slide 5

Laser Pipe Cutting Machine Wattsan Nova

The Wattsan Nova is a tube laser cutting machine featuring three chucks and a standard swivel laser head. It excels in accurately cutting round, square, rectangular, oval tubes, as well as channel steel, L-steel, and angle steel. This machine is capable of processing carbon steel, stainless steel, copper, aluminum alloy tubes, and other metallic materials.

It comes with standard options for maximum pipe lengths of 6, 9, or 12 meters and supports diameters up to 360 mm. Additionally, users can choose between semi-automatic and automatic tube loading systems.

Materials

– рязане

Въглеродна стомана
Неръждаема стомана
Поцинкована стомана
Алуминий
Мед
Месинг
Титан

Front, back and center chucks

A distinctive feature of Wattsan Nova is the presence of 3 pneumatic clamping chucks (front, back and center). The chucks rotate synchronously and move synchronously or individually.

The design of the machine is designed for reliable fixation of thick-walled pipes with a diameter of up to 360 mm, weighing up to 1500 kg (the machine can be equipped with chucks of the appropriate diameters).
Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.
Servo Follow-up

The auxiliary support is controlled by an independent servo motor to move up and down, mainly to perform auxiliary support for excessive deformation of long cut pipes. Especially for small diameter pipes. When the rear chuck is moved to the appropriate position, the auxiliary support can be lowered to avoiance.
Servo motors Yaskawa

The Wattsan tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 0.8G and max chuck rotation speed up to 100 r/min.
Bevel cutting up to 45 degrees

The Wattsan NOVA equipped with a swivel cutting head for cutting pipes and punching holes up to 45 degrees.

This function is indispensable for the subsequent welding of butt-to-butt pipes, beveled pipes, short pipes, products connected with fixing bolts. Will increase the demand for products and increase the range of machined parts.

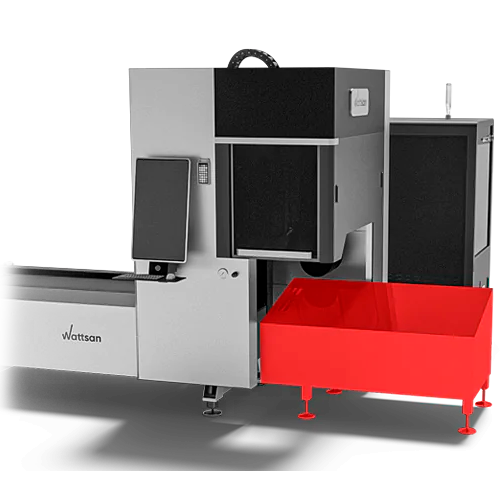

Стандартен

За да се предотврати люлеенето на тръбата по време на процеса на рязане, на основното тяло на машината са монтирани 3 пневматични флуоропластови опори. Те осигуряват надеждно и прецизно позициониране на обработвания детайл.

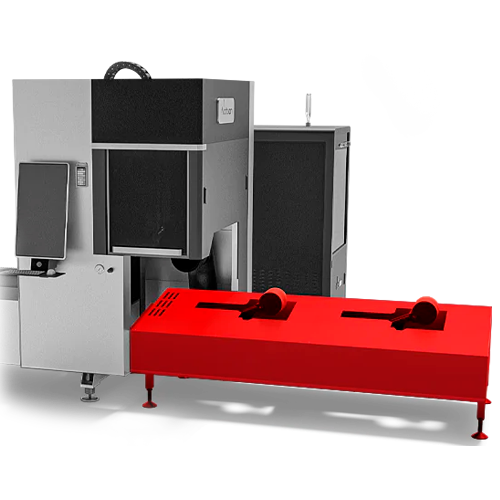

Флуоропластови опори

В предната си част тръборезачката може да бъде оборудвана с приемно устройство за готова продукция, предназначено за насочено, ергономично разтоварване на детайлите на безопасна височина. Този блок може да бъде оборудван и с две флуоропластови опори. Тази опция не е задължителна и се използва в случай на рязане на по-дълги тръби, за да се потиснат интензивно вибрациите по време на обработката и да се поддържа високо качество на рязане.

Процедура за покупка

Избор на оборудване

Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди
Изпращане на фактура

Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.
Плащане

Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.
Ние проверяваме машината

3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.
Доставка или вземане

Или транспортна компания, или вие вземете машината от нашия склад.
Оборудване за изстрелване

Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

Лазерна глава за вашите задачи

Металорежещите машини на Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

1. QBH connector

  Това е връзката между оптичния кабел и лазерната глава. Той предотвратява връщането на лъча, като по този начин предпазва лазерния източник.
2. Collimator module

  Използва се за стесняване и регулиране на лазерния лъч. Той прави лазерния лъч подходящ за по-нататъшно предаване към модула за фокусиране. Не трябва да се сменя повече или по-малко от веднъж годишно.
1. Модул за фокусиране с регулатор на позицията

  Динамично регулира фокусното разстояние по време на работа, за да осигури дълбоки и качествени срезове.
2. Защитни стъкла

  Защитените стъкла предпазват скъпата оптика за фокусиране от прах, мръсотия и искри. Горното стъкло се сменя рядко. Долното защитно стъкло е основният консуматив.
3. Induction sensor

  Той поддържа правилната височина на дюзата над материала, което осигурява стабилен разрез независимо от кривината на материала.
1. Адаптер за керамична дюза

  Той предпазва режещата глава от топлината, генерирана по време на лазерното рязане.
2. Nozzle

  Осигурява подравняване на газовата струя и лазерния лъч за по-добро рязане.

Опит от ентусиазирани блогъри

Изключително съм доволен от устройството! Мощната му подсилена рамка намалява клатенето, което е идеално за гравиране при високи скорости. Използвах го за акрилно стъкло и резултатите изглеждат наистина страхотно.

Heinrich Schüür
Чудесен лазерен гравьор, който може да реже значителни дебелини дърво без усилие. Използвах го както за гравиране, така и за рязане, и машината работи чудесно.

Il Makerstauratore
Този лазерен гравьор може да гравира без проблем. Колко бързо и лесно може да персонализирате продукти!

Riccardo Muscarella
Машината има идеално равна повърхност. Това прави повтарящата се работа по-лесна за мен!

Matteo Moras
Страхотна работа, свършена в рамките на един час. Благодарение на скоростта на лазерната CO2 машина.

Roberto D'Adago
Този модел е страхотен, а лазерната прецизност е луда, тя е остра като бръснач!

Roger Jungo

Тип лазер:: Raycus / IPG

Лазерна мощност:: 12000-30000 W

Лазерна глава:: Raytools, BOCI

Структура на оста XY:: HIWIN Guides / Helical rack

Диаметър на патронника:: 240-360 mm

Минимална дължина на зареждане:: 100 mm

Максимална дължина на зареждане:: 6000 mm

Максимално тегло на тръбата:: 400-1500 kg

Макс. работна скорост:: Depends on the material

Подкрепа:: Servo follow-up

Допълнителна газ:: argon, Oxygen, nitrogen, air

Максимална скорост на въртене на патронника:: 100-80 r/min

Максимално ускорение:: 0,8-0,6 G

Точност на препозициониране:: ±0.02 mm

Софтуер:: FSCUT 5000A

Система за контрол на височината:: BCS100

Тип крайни сензори:: Height control system

Задавайте въпроси

Фиброоптичният лазер е най-подходящ за рязане на метал, но специално оборудван CO2 лазер с мощна лазерна тръба също може да бъде подходящ за тази цел. Все пак трябва да се има предвид, че дебелината на метала за рязане с CO2 лазер е ограничена до 1,5 мм, докато фиброоптичният лазер може да реже до 25 мм.
Стойността на един час лазерно рязане зависи не само от мощността на лазерната машина и скоростта на нейната работа, но и от редица други фактори, като например: професионалните умения на оператора на машината, разходите за наемане на производствено помещение, разходите и потреблението на електроенергия, цената на самия материал, количеството на брака и времето за престой на машината и много други. За да се отговори еднозначно на въпроса за цената на един час лазерно рязане, е необходимо да се вземат предвид всички тези параметри.
Фокусиран лазерен лъч се прилага към металната повърхност, в резултат на което тя се разтопява, а разтопеният материал се издухва от зоната на рязане с помощта на спомагателен газ.
Мощността на лазерния излъчвател зависи от дебелината на обработвания материал и желаната скорост на обработка. Например излъчвател с мощност 1 kW ще реже неръждаема стомана с дебелина 1 mm със скорост 13 m/min, а излъчвател с мощност 3 kW ще реже същия материал със скорост около 35 m/min. Тук всичко зависи от бюджета и от целесъобразността да се използва максималната възможна мощност. Въпреки че може да се каже, че в днешните конкурентни реалности няма смисъл да се купува лазерна машина с мощност, по-малка от 1 kW.
