Hydraulinen CNC Press Brake WATTSAN SB 6020

Koneen koko:: 2500x1750x2600 mm
Paino:: 5500 kg

Servo CNC Press Brake SB 8025 slide 1
Servo CNC Press Brake SB 8025 slide 2
Servo CNC Press Brake SB 8025 slide 3
Servo CNC Press Brake SB 8025 slide 4
Servo CNC Press Brake SB 8025 slide 5
Servo CNC Press Brake SB 8025 slide 6
Servo CNC Press Brake SB 8025 slide 7

WATTSAN SB 6020

Wattsan S-Bend Series are the most precise and ecological equipment among all of the press brakes: it uses electricity for movement and bending and consumes less energy than a hydraulic one.
The servo motors are responsible for the ram’s movement, allowing for the maximum level of precision. They are quiet and require almost no maintenance.

Advantages

Servo system

The proportional valves and optical rulers ensure that both cylinders are synchronized, resulting in ±0.01 accuracy, repeatability, parallelism and high quality end products. Machine cylinders and high power main motor ensure reliable operation of the entire hydraulic system. The main motor of the machine is Siemens (Germany).

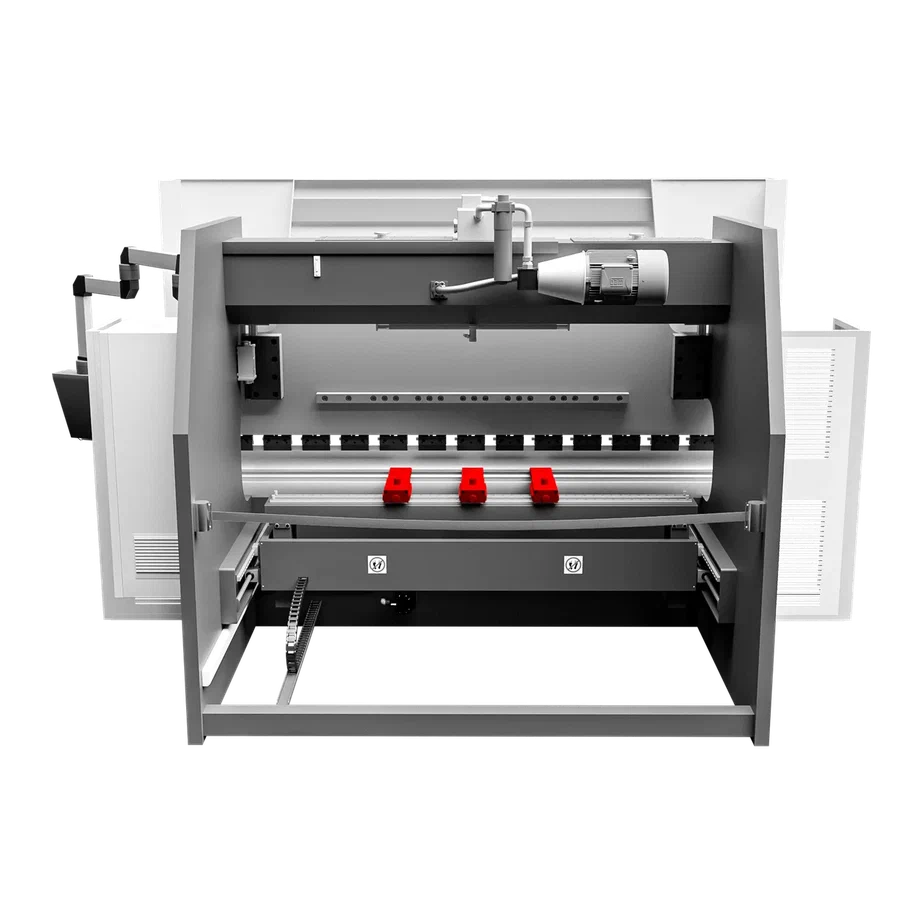

Backgauges

An important condition for achieving a perfect bend is the stability of the backgauge. The rigid and strong design allows to make a product of impeccable quality. The back stops of the A series benders move along linear guides and are manually adjusted.

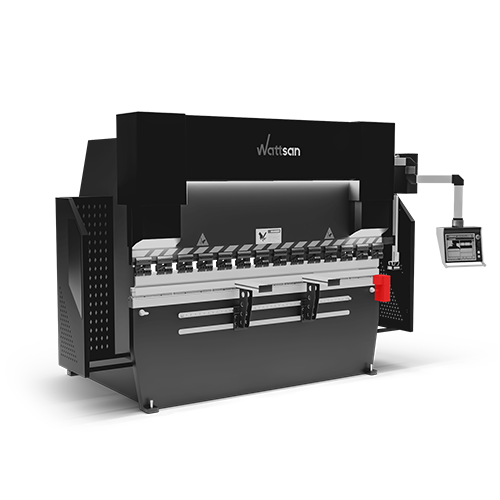

Motorized deflection compensation system

Deflection compensation avoids the effect of “reciprocating” and maintains high quality of the final product 24/7. The latest generation motorized compensation system (along with manual and hydraulic) simplifies machine maintenance and is indispensable in mass production enterprises.
Мounting system

Thanks to the Amada-Promecam type bending tool mounting system and the adjusted coaxiality of the machine, any set of sections can be mounted on Wattsan machines without centering. Matrices of the Amada-Promecam system have a base of 60 mm and are installed on the machine table through various types of adapters. In this way, 1V, 2V and 4V strand matrices can be fixed.

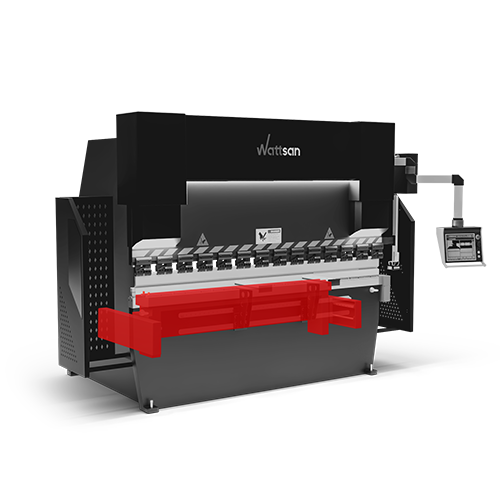

Range of bend configurations

The amount of flexibility is the main difference between the number of axes a machine has. The more there is, the more complex jobs a model can accomplish.

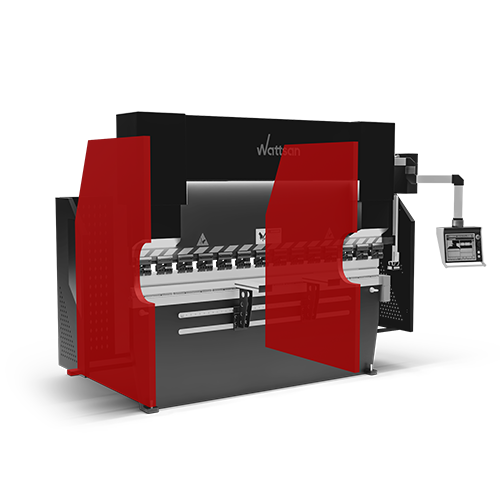

The C-shaped frame

The monobloc C-shaped frame design makes it possible to perform precise operations 24/7 for 10-15 years of operation. This design has a number of advantages: More space for mounting large and heavy tools on the side; the ability to extract complex, angular parts from the side; the possibility of using several machines in pairs for bending very long parts.

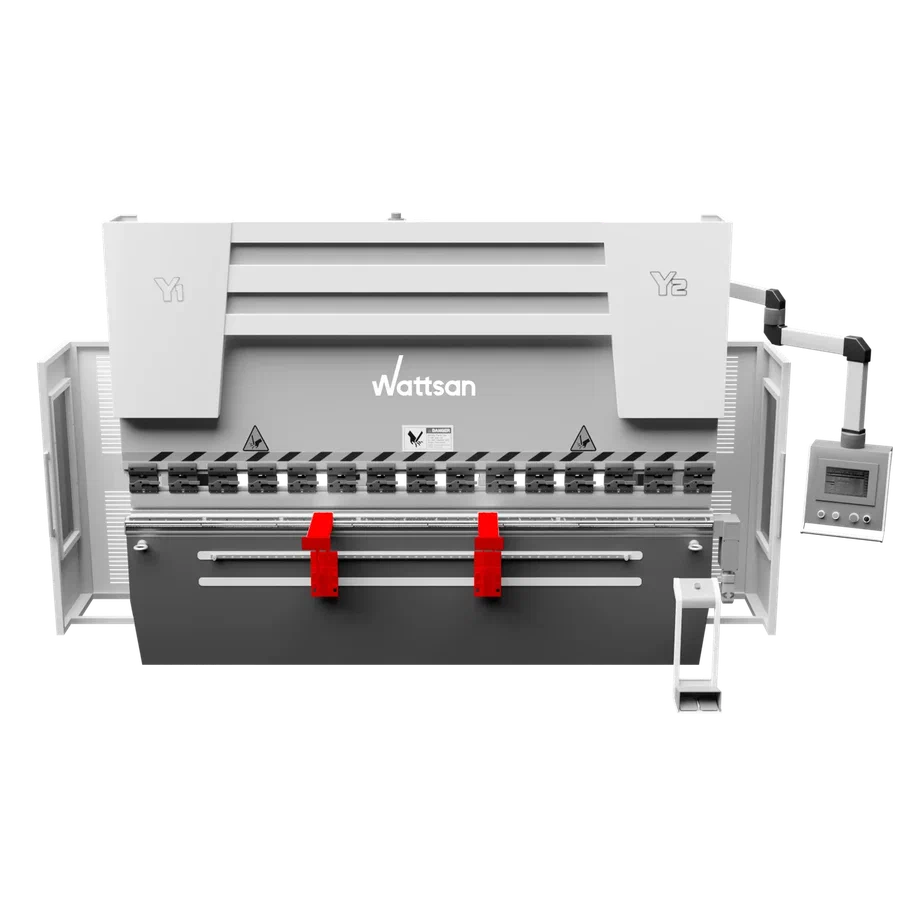

Etutukisatulat

Koneissa on etulevytuki. Yksinkertaistaa materiaalin syöttöä taivutusalueelle. Ne varmistavat myös arkin asennon vakauden jokaisessa taivutusvaiheessa.
Backgauges

Täydellisen taivutuksen saavuttamisen kannalta tärkeä ominaisuus on takimmaisen mitan vakaus, jonka ansiosta voit valmistaa virheettömän ja oikean tuotteen. Backgauget liikkuvat lineaarisia ohjaimia pitkin ja niitä liikuttaa askelmoottori.

Ostoprosessi

Laitteiden valinta

Autamme sinua tekemään oikean valinnan tarpeisiisi.
Neuvonta ja laskutus

Koordinoimme koneesi kokoonpanon ja laskemme laitteiston lopulliset kustannukset.
Maksu

Täysimääräisesti, jos kone on varastossa. 50 % ennakkomaksu 50 % toimituksen yhteydessä, jos konetta ei ole varastossa.
Tarkistamme koneen

Laitteella on 3-vaiheinen laadunvalvonta: tehtaalla, varastossamme ja ennen lähettämistä sinulle.
Toimitus tai nouto

Joko kuljetusliike tai nouto koneen varastostamme.
Laitteiden asennus

Olemme täällä auttamassa sinua, kun tarvitset tukea.

Inspiroituneiden bloggaajien kokemus

Olen erittäin tyytyväinen laitteeseen! Sen voimakas vahvistettu runko vähentää heilumista, mikä on täydellistä kaiverrettaessa suurilla nopeuksilla. Olen käyttänyt sitä akryylilasin kaiverrukseen ja tulokset näyttävät todella hienoilta.

Heinrich Schüür
Loistava laserkaiverruskone, jolla voi leikata huomattavan paksua puuta vaivattomasti. Käytin sitä sekä kaiverrukseen että leikkaamiseen, ja kone toimi loistavasti.

Il Makerstauratore
Tällä laserkaiverruksella voi kaivertaa ilman ongelmia. Kuinka nopeaa ja helppoa tuotteiden valmistaminen onkaan!

Riccardo Muscarella
Koneessa on täysin tasainen pinta. Tämä tekee toistuvasta työstä helpompaa minulle!

Matteo Moras
Erinomaista työtä tehtiin tunnissa. Kiitos CO2-laserlaitteen nopeuden.

Roberto D'Adago
Tämä malli on täydellinen ja laserin tarkkuus on mieletön. Se on terävä kuin partaveitsi!

Roger Jungo

Koneen koko:: 2500x1750x2600 mm

Paino:: 5500 kg

X-akselin nopeus:: 300 mm/s

R-akselin isku:: 200 mm

R-akselin nopeus:: 60 mm/s

Luonnos Koko:: 2500x1750x2600 mm

Sarakkeiden välillä:: 1600 mm

Kapasiteetti:: 600 kN

Max. Taivutuspituus:: 2000 mm

Max. Sulkukorkeus:: 480 mm

Slide Stroke :: 200 mm

Kurkun syvyys:: 350 mm

Alas nopeus:: 200 mm/min

Painamalla nopeus:: 0-30 mm/min

Paluunopeus:: 200 mm/min

Päämoottorin teho:: 18*2 kW

X-akselin isku:: 500 mm

Ohjausjärjestelmä:: Delem/ESA

Ohjain:: NC CONTROLLERS

FAQ

T-Bend-sarja tarkoittaa NC-vääntöpuristimia. Ne perustuvat pääasiassa vipujen ja jousien voimaan. Tämän vuoksi ne eivät ole kaikkein tarkinta tyyppiä, mutta ne ovat riittävän vahvoja ja luotettavia perustehtäviin.

H-Bend-mallit ovat hydraulisia nauhapuristimia. Ne toimivat öljy- ja hydraulisylintereillä, ja tekniikka mahdollistaa käytetyn voiman tarkan hallinnan. Lisäksi hydraulisilla puristimilla voidaan käsitellä vaikeampia taivutuksia.

S-Bend tarkoittaa servopuristimia. Kaikista puristuspuristimista tämä on tarkin ja hiljaisin laite. Se on myös ympäristöystävällisin: se käyttää liikuttamiseen ja taivuttamiseen sähköä ja kuluttaa samalla vähemmän energiaa kuin hydraulinen. Servomoottorit ohjaavat päitsimen liikettä, mikä takaa korkeimman mahdollisen tarkkuuden.
Se perustuu tuotantoon ja tehtävän monimutkaisuuteen.

Jos sinulla on pieni työpaja tai äskettäin perustettu yritys, valitse T-Bend-sarja. Myös jos sinun on suoritettava perustehtäviä pienen volyymin tuotannossa, kuten metallipöytien, ritilöiden ja yksinkertaisten osien luominen, tämä kone palvelee erinomaisesti.

Jos etsit konetta, jolla voit työskennellä suuren volyymin auto- ja ilmailu- ja avaruustuotannossa, jossa on tiukat tarkkuusvaatimukset, tarvitset H-Bend-sarjan. Ja S-Bend voi tarjota sinulle vielä enemmän tehokkuutta, koska se’on nopeampi ja voi luoda ihanteelliset olosuhteet sarjatuotantoon.
On olemassa työvälineitä, joita kutsutaan rei'iksi ja matriisiksi ja jotka luovat tiettyjä kulmia, kun arkkia painetaan niiden väliin. Näiden työkalujen määrä tekee joko joustavaa tuotantoa tai tiukasti yksisuuntaisia koneita, joista voi olla paljon hyötyä.
Joissakin koneissa voi olla lisätyökaluja.

Ensiksi turvallisuuteen liittyvät työkalut: lasersuojajärjestelmä ja valoverho. Ne molemmat poistavat tai vähentävät mahdollisimman paljon käyttäjälle aiheutuvia riskejä.

Toiseksi on kaksipuolinen pikakiinnitys. Se helpottaa huomattavasti ylempien työkalujen asennusta sekä niiden irrottamista. Kaiken kaikkiaan se vähentää tuotannon seisonta-aikaa.

Kolmanneksi, automaattinen laser-taivutuskulman mittausjärjestelmä. Se auttaa korjaamaan mahdolliset virheet ja tekemään lopputuotteista tarkkoja.

On muutama muukin. Jos haluat lisätietoja kustakin ja selvittää, tarvitsetko niitä vai et—ota yhteyttä johtajiimme!
Tämä laite on itse asiassa melko helppo hoitaa. On tehtävä muutamia yksinkertaisia asioita:

— Puhdista puristinjarru säännöllisesti lian, pölyn jne. poistamiseksi, jotta se ei kerry.

— Pidä silmällä komponentteja ja vaihda ne ajoissa;

— Kerran vuodessa tai jopa harvemmin hydraulipuristin saattaa vaatia öljyn tarkistuksen ja vaihdon;

— Servopuristimen jarrut tarvitsevat säännöllistä voitelua. Muuten—ei paljon huollettavaa.
