Laser putken leikkuri kone Wattsan Core Pro

Laser teho:: 15000-30000 W
Syöttöruuvin läpimitta:: 160/240/360 mm
Maksimi lastauspituus:: 6000/9000/12000 mm
Putken enimmäispaino:: 140/400/1500 kg

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– leikkaus

Hiiliteräs
Ruostumaton teräs
Sinkitty teräs
Alumiini
Kupari
Messinki
Titaani

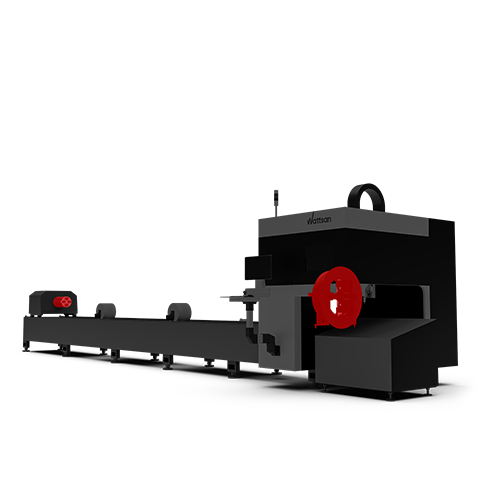

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

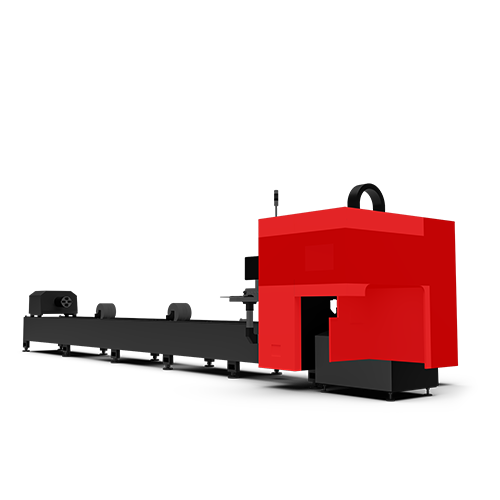

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

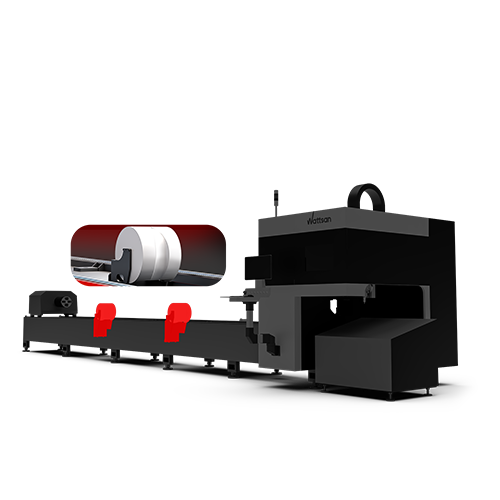

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.
Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

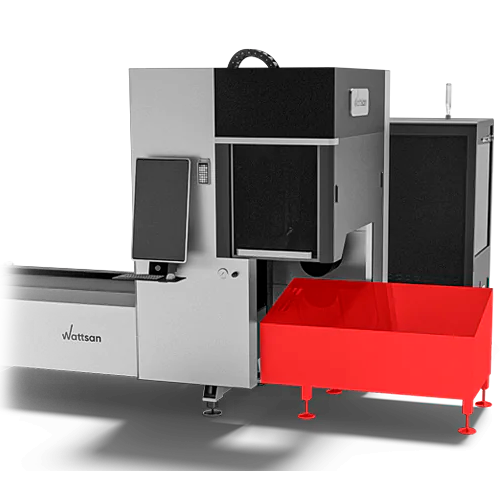

Standardi

Koneen runkoon on asennettu 3 pneumaattista fluorimuovitukea, jotka estävät putken heilumisen leikkauksen aikana. Ne mahdollistavat työkappaleen luotettavan ja tarkan paikoituksen.

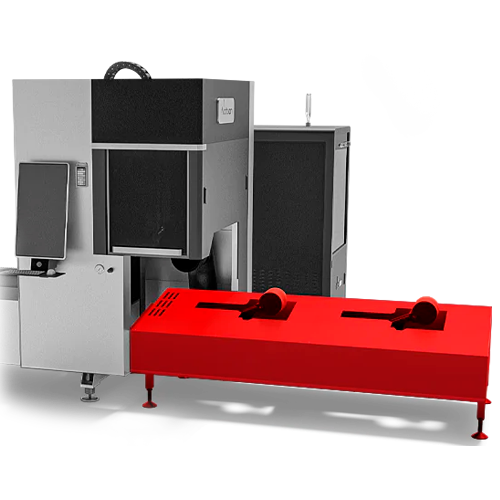

Fluorimuoviset tuet

Putkenleikkuri voidaan varustaa etupuolella valmiiden tuotteiden vastaanottoyksiköllä, joka on suunniteltu työkappaleiden suuntautuvaa ja ergonomista purkamista varten turvallisella korkeudella. Tämä lohko voidaan varustaa myös kahdella fluorimuovisella tuella. Tämä lisävaruste on valinnainen, ja sitä käytetään, kun leikataan pidempiä putkia, jotta käsittelyn aikana syntyvää tärinää voidaan vaimentaa voimakkaasti ja säilyttää korkea leikkauslaatu.

Ostoprosessi

Laitteiden valinta

Autamme sinua tekemään oikean valinnan tarpeisiisi.
Neuvonta ja laskutus

Koordinoimme koneesi kokoonpanon ja laskemme laitteiston lopulliset kustannukset.
Maksu

Täysimääräisesti, jos kone on varastossa. 50 % ennakkomaksu 50 % toimituksen yhteydessä, jos konetta ei ole varastossa.
Tarkistamme koneen

Laitteella on 3-vaiheinen laadunvalvonta: tehtaalla, varastossamme ja ennen lähettämistä sinulle.
Toimitus tai nouto

Joko kuljetusliike tai nouto koneen varastostamme.
Laitteiden asennus

Olemme täällä auttamassa sinua, kun tarvitset tukea.

Laserpää tehtäviäsi varten

Wattsan-metallileikkurit on varustettu suosittujen valmistajien, kuten Raytools, BOCI ja Precitec, laserpäillä.

1. QBH-liitin

  Se on linkki valokuitukaapelin ja laserpään välillä. Se estää säteen paluun ja suojaa siten laserlähdettä.
2. Collimator module

  Sitä käytetään lasersäteen kaventamiseen ja säätämiseen. Se tekee lasersäteestä sopivan edelleen välitettäväksi fokusointimoduuliin. Sitä ei pitäisi vaihtaa useammin tai harvemmin kuin kerran vuodessa.

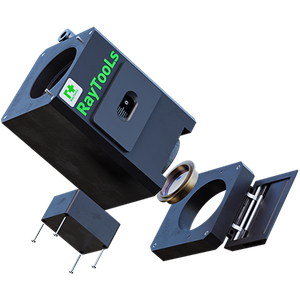

1. Focusing module with position controller

  Säätää dynaamisesti polttoväliä käytön aikana syvien ja laadukkaiden leikkausten varmistamiseksi.
2. Suojalasit

  Suojalasit suojaavat kallista tarkennusoptiikkaa pölyltä, lialta ja kipinöiltä. Ylempi lasi vaihdetaan harvoin. Alempi suojalasi on tärkein kulutushyödyke.
3. Induktiosensori

  Se ylläpitää oikean suuttimen korkeuden materiaalin yläpuolella, mikä takaa pysyvän leikkuun materiaalin kaarevuudesta riippumatta.

Inspiroituneiden bloggaajien kokemus

Olen erittäin tyytyväinen laitteeseen! Sen voimakas vahvistettu runko vähentää heilumista, mikä on täydellistä kaiverrettaessa suurilla nopeuksilla. Olen käyttänyt sitä akryylilasin kaiverrukseen ja tulokset näyttävät todella hienoilta.

Heinrich Schüür
Loistava laserkaiverruskone, jolla voi leikata huomattavan paksua puuta vaivattomasti. Käytin sitä sekä kaiverrukseen että leikkaamiseen, ja kone toimi loistavasti.

Il Makerstauratore
Tällä laserkaiverruksella voi kaivertaa ilman ongelmia. Kuinka nopeaa ja helppoa tuotteiden valmistaminen onkaan!

Riccardo Muscarella
Koneessa on täysin tasainen pinta. Tämä tekee toistuvasta työstä helpompaa minulle!

Matteo Moras
Erinomaista työtä tehtiin tunnissa. Kiitos CO2-laserlaitteen nopeuden.

Roberto D'Adago
Tämä malli on täydellinen ja laserin tarkkuus on mieletön. Se on terävä kuin partaveitsi!

Roger Jungo

Laser teho:: 15000-30000 W

Laserpää:: BOCI, Raytools

Laser tyyppi:: Raycus / IPG

XY-akselin rakenne:: HIWIN Guides / Helical rack

Syöttöruuvin läpimitta:: 160/240/360 mm

Vähimmäiskuormituspituus:: 100 mm

Maksimi lastauspituus:: 6000/9000/12000 mm

Putken enimmäispaino:: 140/400/1500 kg

Tuki:: Pneumatic

Max. työnopeus:: Depends on the material

Min jäännöspituus (häntä):: 90 mm

Lisäkaasua:: air, argon, nitrogen, Oxygen

Ruuvin suurin pyörimisnopeus:: 150/100/80 r/min

Suurin kiihtyvyys:: 1.2 / 0.8 / 0.6 G

Uudelleenasemoinnin tarkkuus:: ±0.02 mm

Ohjelmisto:: FSCUT 3000DE (L/M/G)

Korkeudensäätöjärjestelmä:: BCS100

Pääteantureiden tyyppi:: Height control system

Kysy kysymyksiä

Kuituoptinen laser soveltuu parhaiten metallin leikkaamiseen, mutta tähän tarkoitukseen voi soveltua myös erityisesti varustettu CO2-laser, jossa on suuritehoinen laserputki. On kuitenkin muistettava, että CO2-laserilla leikattavan metallin paksuus on rajoitettu 1,5 millimetriin, kun taas kuituoptisella laserilla voidaan leikata jopa 25 millimetriä.
Laserleikkaustunnin kustannukset eivät riipu ainoastaan laserkoneen tehosta ja sen toiminnan nopeudesta, vaan myös monista muista tekijöistä, kuten koneen käyttäjän ammattitaidosta, tuotantotilan vuokrakustannuksista, sähkön kustannuksista ja kulutuksesta, itse materiaalin kustannuksista, romun määrästä ja koneen seisonta-ajasta sekä monista muista tekijöistä. Jotta voidaan vastata yksiselitteisesti kysymykseen tunnin laserleikkauksen kustannuksista, on otettava huomioon kaikki nämä parametrit.
Kohdistettu lasersäde kohdistetaan metallipintaan, jonka seurauksena se sulaa, ja sula materiaali puhalletaan ulos leikkausalueelta apukaasun avulla.
Keskitetty lasersäde kohdistetaan metallipintaan, jonka seurauksena se sulaa, ja sula materiaali puhalletaan pois leikkausalueelta apukaasun avulla.
Lasersäteilijän teho riippuu käsiteltävän materiaalin paksuudesta ja halutusta käsittelynopeudesta. Esimerkiksi 1 kW:n säteilijä leikkaa 1 mm paksua ruostumatonta terästä 13 m/min nopeudella ja 3 kW:n säteilijä leikkaa samaa materiaalia noin 35 m/min nopeudella. Tässä kaikki riippuu budjetista ja siitä, onko tarkoituksenmukaista käyttää suurinta mahdollista kapasiteettia. Tosin voidaan sanoa, että nykyisessä kilpailutilanteessa ei ole järkevää ostaa alle 1 kW:n tehoista laserkonetta.
