Fiber Metal vágógép WATTSAN 1313 A

Munkaterület:: 1300x1300 mm
Lézer teljesítmény:: up to 3000 W
A gép mérete:: 2980х2140х1800 mm
Súly:: 1200 kg
Max. mozgási sebesség:: 80 m/min

Minden jellemző

Szálas lézeres fémvágó gép 1313 A slide 1
Szálas lézeres fémvágó gép 1313 A slide 2
Szálas lézeres fémvágó gép 1313 A slide 3
Szálas lézeres fémvágó gép 1313 A slide 4
Szálas lézeres fémvágó gép 1313 A slide 5
Szálas lézeres fémvágó gép 1313 A slide 6
Szálas lézeres fémvágó gép 1313 A slide 7
Szálas lézeres fémvágó gép 1313 A slide 8
Szálas lézeres fémvágó gép 1313 A slide 9
Szálas lézeres fémvágó gép 1313 A slide 10
Szálas lézeres fémvágó gép 1313 A slide 11
Szálas lézeres fémvágó gép 1313 A slide 12
Szálas lézeres fémvágó gép 1313 A slide 13
Szálas lézeres fémvágó gép 1313 A slide 14
Szálas lézeres fémvágó gép 1313 A slide 15
Szálas lézeres fémvágó gép 1313 A slide 16
Szálas lézeres fémvágó gép 1313 A slide 17
Szálas lézeres fémvágó gép 1313 A slide 18

Wattsan 1313 A lézeres fémvágógép

Ez a fémvágógép könnyebb, mint az E, S és HARD sorozat modelljei, mivel az ágya vastag falú csövekből készült. Alacsonyabb profilja hozzájárul a nagyobb stabilitáshoz. A tartósság további növelése érdekében az ágy tűzálló téglákkal van kibélelve, és a kényelem érdekében guruló kocsival rendelkezik.

A kialakítás növeli a tartósságot és a hatékonyságot. Az 1300×1300 mm-es munkaterülettel ez a gép akár 3-4 mm vastagságú fémlemezeket is képes folyamatosan, a nap 24 órájában vágni. Bár ez a legkisebb a sorozatban, ugyanazt a teljesítményt nyújtja, mint a nagyobb modellek. Kiemelkedő jellemzője a kompakt és felhasználóbarát kialakítása, így ideális kis helyiségekbe. Különféle fémek, köztük rozsdamentes acél, szénacél, horganyzott acél, réz és alumínium feldolgozására képes.

Ez a könnyű és kompakt modell megfizethetőbb, így a kisebb és induló vállalkozások számára is elérhetővé válik, mindezt a Wattsan magas minőségi színvonalának megtartása mellett.

Materials

– vágás

Szénacél
Rozsdamentes acél
Galvanizált acél
Alumínium
Réz
Sárgaréz
Titán

Állítsa be a vágási folyamatot a gyártáshoz

A CYPCUT szoftver egyszerű, felhasználó-orientált vezérlőkkel rendelkezik. A megvalósított funkciók nagymértékben leegyszerűsítik és optimalizálják a vágási folyamatot.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A FLYCUT technológia lehetővé teszi a legrövidebb és leghatékonyabb vágási pálya meghatározását, ami lehetővé teszi a kerek és téglalap alakú lyukak gyors vágását akár 1 mm vastagságú fémlemezben. Ebben az esetben a lézerfej felemelés és leengedés nélkül működik, ami nagy munkasebességet biztosít és gázt takarít meg. Ez a mód akkor megfelelő, ha szellőzőrendszereket gyárt.
Megakadályozza a sarkok megolvadását, és javítja a gyártott termékek minőségét, mivel a lézerfej minden sarkon hurkol, és nem áll meg. A kapott sarkok tiszták és egyenletesek. A RINGCUT funkció vastagabb anyagok megmunkálására vagy több sarkú termékek vágására alkalmas, ahol fontos a pontosság, pl. fogaskerekek, monogramok, ajándéktárgyak stb.
A reklámtermékek gyártására alkalmas lapon lévő alkatrészek elrendezésének professzionális optimalizálása. A NESTING funkció lehetővé teszi az alkatrészek minél hatékonyabb és egymáshoz minél közelebbi elrendezését a lapon, hogy ne legyenek hézagok. Ez lehetővé teszi az anyagmegtakarítást.
Lehetővé teszi a lap helyzetének pontos meghatározását a munkaterületen három referenciapont segítségével. Csak az anyagot kell a munkaterületre helyezni, a programban megadni a méreteit, és a gép mindent elvégzi magától. Nem kell az anyagot tökéletesen az asztalra helyezni.
A mikroillesztések beillesztésére szolgál a megmunkálási útvonalba, hogy az alkatrészek ne landoljanak az oldalán. Ebben az esetben a vágás után könnyen eltávolíthatóak az alkatrészek. Ez megóvja a munkafejet attól, hogy működés közben az alkatrészekkel ütközzön. Ez a funkció lehetővé teszi a promóciós és ajándéktárgyakhoz szükséges kis alkatrészek gyártását anélkül, hogy azok elvesznének a munkaterületen.
Ez a mód lehetővé teszi az egymáshoz közeli vonalak összekapcsolását, azaz összekapcsolását úgy, hogy a lézerfej ne vágjon egy helyen. Ez a funkció nagymértékben javítja a teljesítményt és csökkenti a működési időt. Ez a funkció tömeggyártásra alkalmas, például munkadarabok, promóciós és ajándéktárgyak stb. gyártása során.

Fémvágógépek a Wattsantól - felejtse el a javításokat és az állásidőt

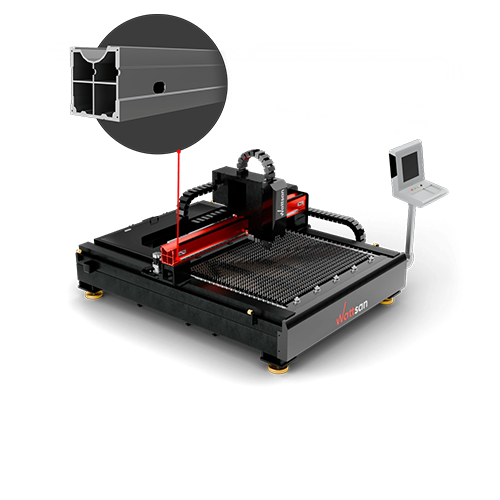

Repül, mint egy repülőgép

A portál repülőgépes alumíniumból készült. Nagy tartósságot, merevséget, könnyű súlyt, korrózió- és oxidációállóságot, valamint nagy mozgási sebességet biztosít. Ez segíti a berendezéseket a nagy terhelések kezelésében és a deformációk megelőzésében. Mindez hosszú távú és problémamentes működést garantál.
Szilárd, mint egy űrsikló

Az ágy és a guruló ívek belső részei tűztéglákkal vannak megerősítve. Ezek akár 1720 °C-os hőmérsékletet is képesek elviselni, ami összemérhető a légkörbe kerülő űrsikló által elviselhető hőmérsékletekkel. Ez azért készült, hogy kiküszöböljék a deformációk lehetőségét, vagy azt, hogy a lézer átvágja magát az ágyat.

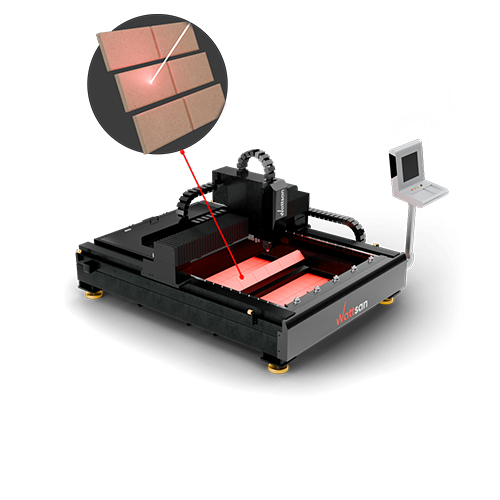

A feladatok elkülönítése

A gép moduláris felépítését négy asztalrész alkotja. Ez védelmet nyújt a hőhatásokkal szemben. Emellett növeli a fenntartó képességet. Ha változtatásra van szükség, egyszerűen csak a szükséges alkatrészt cserélheti ki, nem pedig az egész asztalt.

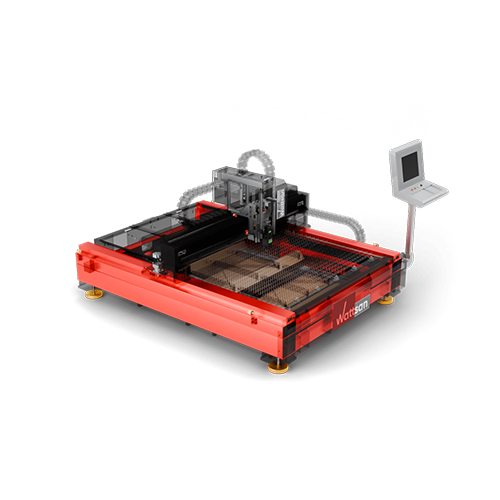

Könnyű és stabil

Ez a modell vastagfalú profilcsövekből készült alsó ágyazattal rendelkezik. Ezáltal a szerkezet könnyebbé, ugyanakkor stabilabbá válik; minél közelebb van a padlóhoz, annál jobb a stabilitás. A váz hőkezelésen és robotmaráson is átesett, mint a Wattsan gépekben található összes többi.

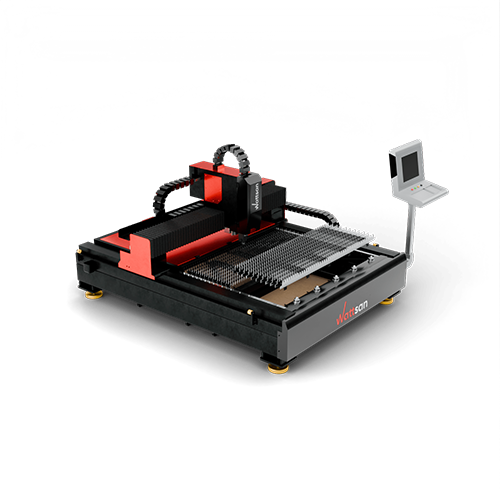

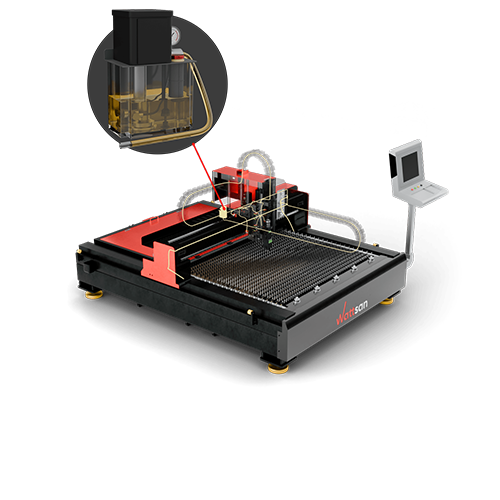

Biztosítsa a gépet a kopástól

A modell a további kényelem érdekében központi automatizált kenőrendszerrel van felszerelve. Ez gondoskodik az összes mozgó alkatrész rendszeres időközönkénti karbantartásáról. Ez a technológia lehetővé teszi, hogy csak az olajszint miatt aggódjon, miközben a gép élettartamát is meghosszabbítja. Van egy speciális funkció is, amely figyelmezteti a vezérlőrendszert, ha kifogy az olaj.

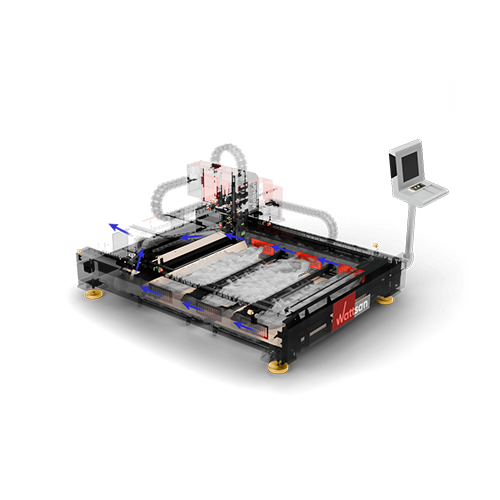

Hatékony poreltávolítás

A gép alján egy üreges keret található, ahol rácsok vannak, három a bal és a jobb oldalon, amelyeken keresztül a rendszer végén lévő elszívógép segítségével a por és a gáz eltávolításra kerül. Ez növeli az eltávolított gáz és por mennyiségét, miközben a rendszer teljes kapacitása állandó marad.

E-sorozat

Egy darabból álló, elektromosan hegesztett vázzal és extrudált típusú portállal van felszerelve a nagy gyorsulásokhoz. Alkalmas hengerelt fém vágására.

6-8 mm

Vázvastagság

80 m/min

Menetsebesség

Alumínium

A portál anyaga

1,5 kW

Lézer teljesítmény
S-sorozat

Az S-sorozatú portál titánbordákkal megerősített. Tökéletes a nagy gyártási mennyiségek megmunkálásához.

10-12 mm

Vázvastagság

120 m/min

Menetsebesség

Alumínium + titán

A portál anyaga

6 kW-ig

Lézer teljesítmény
Kemény változat

A kemény változat három rétegű hővédelemmel rendelkezik. Maximális sebességgel és nagy termelési volumenű munkához tervezték.

>16 mm

Vázvastagság

Legfeljebb 210 m/min

Menetsebesség

Alumínium + titán

A portál anyaga

20 kW-ig

Lézer teljesítmény

Összehasonlító táblázat

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Sebesség (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
sárgaréz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

A csúcstechnológiás berendezések és az ellenőrzött pontosság garantált

Védőborító

Ez védi a MITSUBISHI szervomotorokat, a SHIMPO bolygóműves sebességváltókat és a HIWIN vezetősíneket a külső hatásoktól.
Védőburkolat lézerfej

Ez védi a lézerfej fő alkatrészeit.
Sín vezetékekkel

A busz lehetővé teszi a portál mozgatásához szükséges elektromos kábelek tárolását.
Védőlánc üvegszálhoz

A lánc védi az optikai kábelt és a lézerfej vezetékeit.
Nyomásérzékelő

Ez vezérli és szabályozza a lézerfej gáznyomását.
HIWIN csapágyak

A lézerfejet Hiwin csapágyak mozgatják. Ez zökkenőmentes futást, nagy teherbírást és alacsony zajszintet biztosít.
MITSUBISHI szervomotorok

A MITSUBISHI szervomotorok kisebb méretekkel, dupla élettartammal, minimális rezgéssel, akár 2G sebességgel, könnyű cserével és karbantartással rendelkeznek.
SHIMPO bolygóműves hajtóművek

SHIMPO planetary gearboxes convert the torque from the servo motor and transmit it to the skew gear which drives the gantry and helps it move smoothly.
HIWIN-útmutatók

A HIWIN vezetők nagy pontossággal és megbízhatósággal, alacsony súrlódással és egyszerű telepítéssel rendelkeznek. A "megbízhatóság" szinonimái. A sínvezetőket szakértő felügyelete mellett kell a vázra felszerelni.
LEAN spirális állványok

Segítse a gépet, hogy a kívánt sebességgel elviselje a terhelést, és biztosítsa a zökkenőmentes portálmozgást. A spirális állványokat szakértői felügyelet mellett kell felszerelni a keretre!

Vásárlási eljárás

Berendezés kiválasztása

Segítünk az Ön igényeinek megfelelő gép kiválasztásában
Számla küldése

A gép teljes készletében és a számla elküldésében megállapodunk a berendezés végső költségével.
Fizetés

Teljesen, ha a gép raktáron van. 50% előre 50% szállításkor, ha a gép nincs raktáron.
Ellenőrizzük a gépet

A 3 lépéses minőségellenőrzés: a Wattsan gyárban, a hollandiai raktárunkban, kiszállítás előtt.
Szállítás vagy átvétel

Vagy egy szállító cég, vagy Ön veszi fel a gépet a raktárunkból.
Indítóberendezés

Azért vagyunk itt, hogy segítsünk, amikor segítségre van szüksége.

Lézerfej a feladatokhoz

A Wattsan fémvágók olyan népszerű gyártók lézerfejeivel vannak felszerelve, mint a Raytools, BOCI és Precitec.

1. QBH csatlakozó

  Ez az összeköttetés az optikai kábel és a lézerfej között. Megakadályozza a sugárvisszatérést, így védi a lézerforrást.
2. Kollimátor modul

  A lézersugár szűkítésére és beállítására szolgál. Alkalmassá teszi a lézersugarat a fókuszáló modulba történő továbbításra. Évente legfeljebb egyszer kell kicserélni.
1. Fókuszáló modul pozícióvezérlővel

  Dinamikusan beállítja a fókusztávolságot működés közben a mély és minőségi vágások biztosítása érdekében.
2. Védőszemüveg

  A védőszemüvegek megvédik a drága fókuszáló optikát a portól, szennyeződéstől és szikrázástól. A felső üveget ritkán cserélik. Az alsó védőüveg a fő fogyóeszköz.
3. Indukciós érzékelő

  Fenntartja a megfelelő fúvókamagasságot az anyag felett, ami az anyag görbületétől függetlenül biztosítja az egyenletes vágást.
1. Kerámia fúvóka adapter

  Megvédi a vágófejet a lézervágás során keletkező hőtől.
2. Fúvóka

  Biztosítja a gázsugár és a lézersugár összehangolását a jobb vágás érdekében.

Lelkes bloggerek tapasztalatai

Rendkívül elégedett vagyok a készülékkel! Erőteljes, megerősített váza csökkenti az imbolygást, ami tökéletes a nagy sebességű gravírozáshoz. Akrilüveghez használtam, és az eredmények nagyon jól néznek ki.

Heinrich Schüür
Nagyszerű lézergravírozó, amely erőfeszítés nélkül képes jelentős vastagságú fát vágni. Gravírozásra és vágásra is használtam, és a gép csodálatosan működött.

Il Makerstauratore
Ez a lézergravírozó minden gond nélkül tud gravírozni. Milyen gyorsan és egyszerűen képes testre szabni a termékeket!

Riccardo Muscarella
A gép tökéletesen sík felületű. Ez megkönnyíti számomra az ismétlődő munkát!

Matteo Moras
Nagyszerű munkát végeztek egy órán belül. Köszönhetően a lézeres CO2 gép sebességének.

Roberto D'Adago
Ez a modell nagyszerű, és a lézeres pontosság őrületes, éles, mint a borotva!

Roger Jungo

Súly:: 1200 kg

A gép mérete:: 2980х2140х1800 mm

Munkaterület:: 1300x1300 mm

Keret:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Lézeres típus:: Raycus / MAX Photonics / IPG

Lézeres fej:: Raytools / Precitec / BOCI

Lézer teljesítmény:: up to 3000 W

XY Motor teljesítmény:: 750 W

Az XY tengely felépítése:: HIWIN Guides/ Helical rack

A Z tengely felépítése:: HIWIN Guides / Ball Screws

Magasságérzékelő:: Automatic capacitive

Zsírrendszer:: semi-automatic, Automatic centralized

Max. mozgási sebesség:: 80 m/min

Motor X-en és Y-n:: Delta

Max. munkasebességet:: Depends on the material

Kiegészítő gáz:: argon, nitrogen, Oxygen, air

Helyreállítási pontosság:: ±0.02 mm

Z Motorteljesítmény W:: 400 W

Erőteljes elektromosság:: Siemens

Szoftver:: FSCut

Magasságszabályozó rendszer:: BCS100

A végérzékelők típusa:: Inductive

Vezérlő rendszer:: Raytools XC3000S

Kérdéseket feltenni

Fémvágásra a száloptikai lézer a legalkalmasabb, de erre a célra egy speciálisan felszerelt, nagy teljesítményű lézercsővel ellátott CO2 lézer is megfelelő lehet. Nem szabad azonban elfelejteni, hogy a CO2 lézerrel történő vágáshoz a fém vastagsága 1,5 mm-re van korlátozva, míg a száloptikai lézer akár 25 mm-re is képes.
Egy órányi lézervágás költsége nem csak a lézergép teljesítményétől és működési sebességétől függ, hanem számos egyéb tényezőtől is, mint például: a gépkezelő szakmai felkészültsége, a bérbeadás költsége gyártóhelyiség, az áram költsége és fogyasztása, magának az anyagnak a költsége, a selejt mennyisége és a gép leállási ideje, és még sok más. Ahhoz, hogy egyértelmű választ adhassunk az egy óra lézervágás költségére vonatkozó kérdésre, ezeket a paramétereket figyelembe kell venni.
A fémfelületre fókuszált lézersugarat visznek fel, aminek következtében az megolvad, az olvadt anyagot egy segédgáz segítségével kifújják a vágási zónából.
A lézersugárzó teljesítménye a feldolgozandó anyag vastagságától és a kívánt feldolgozási sebességtől függ. Például egy 1 kW-os emitter 1 mm vastag rozsdamentes acélt 13 m/perc sebességgel, egy 3 kW-os emitter pedig körülbelül 35 m/perc sebességgel vágja le ugyanazt az anyagot. Itt minden a költségvetéstől és a maximális kapacitás kihasználásának célszerűségétől függ. Bár elmondható, hogy a mai versenyhelyzetben nincs értelme 1 kW-nál kisebb teljesítményű lézergépet venni.
