Машина за рязане на метални влакна WATTSAN 1530 S

Работна среда:: 1500x3000 mm
Лазерна мощност:: до 6000 W
Тегло:: 2640 kg
Макс. скорост на движението:: 100/120 m/min

Софтуер Cypcut/Cyptube
Обширни опции за надграждане
Защита на направляваща релса
Рамкова конструкция
3 години гаранция на излъчвателя

Металорежеща машина WATTSAN 1530 S slide 1
Металорежеща машина WATTSAN 1530 S slide 2
Металорежеща машина WATTSAN 1530 S slide 3
Металорежеща машина WATTSAN 1530 S slide 4
Металорежеща машина WATTSAN 1530 S slide 5
Металорежеща машина WATTSAN 1530 S slide 6
Металорежеща машина WATTSAN 1530 S slide 7
Металорежеща машина WATTSAN 1530 S slide 8
Металорежеща машина WATTSAN 1530 S slide 9
Металорежеща машина WATTSAN 1530 S slide 10
Металорежеща машина WATTSAN 1530 S slide 11
Металорежеща машина WATTSAN 1530 S slide 12
Металорежеща машина WATTSAN 1530 S slide 13
Металорежеща машина WATTSAN 1530 S slide 14

Лазерната машина Wattsan 1530 S е надеждна работеща машина

Лазерната машина WATTSAN 1530 S реже неръждаема стомана, въглеродна стомана, поцинкована стомана, мед, алуминий и титан. Машината е без консумативи, освен предпазни стъкла за лещи. При по-интензивна работа защитното стъкло се сменя всяка седмица, а при по-малко интензивна - веднъж месечно.

Основното предимство на фибролазера е неговата висока скорост и точност на обработка, както и дълготрайност: закаляването в пещта облекчава напрежението от металната рамка, осигурявайки "неразрушимост" на рамката и експлоатационен живот от 10 или повече години.

Машината е с работно поле 1500х3000 мм. Ако имате нужда от по-голяма работна маса, съветваме ви да разгледате по-отблизо модела WATTSAN 1530 TABLECHANGE.

Металните лазерни машини Wattsan S-серия са оборудвани с по-мощни серво мотори Mitsubishi с мощност 1000 W по оста X и 1500 W по оста Y. Това ви позволява да увеличите скоростта на движение до 120 метра в минута, което осигурява по-висока скорост на обработка на материалите.

Materials

– рязане

Въглеродна стомана
Неръждаема стомана
Поцинкована стомана
Алуминий
Мед
Месинг
Титан

Настройте процеса на рязане за вашето производство

Софтуерът CYPCUT има прости, ориентирани към потребителя контроли. Внедрените функции значително опростяват и оптимизират процеса на рязане.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Технологията FLYCUT ви позволява да определите най-кратката и най-ефективна траектория на рязане, което позволява бързо изрязване на кръгли и правоъгълни отвори в листов материал с дебелина до 1 мм. В този случай лазерната глава работи без повдигане и спускане, което осигурява висока скорост на работа и спестява газ. Този режим е подходящ, ако произвеждате вентилационни системи.
Предотвратява топенето на ъглите и повишава качеството на произвежданите продукти, тъй като лазерната глава зацикля във всеки ъгъл и не спира. Получените ъгли са ясни и равни. Функцията RINGCUT е подходяща за работа с по-дебели материали или за рязане на продукти с множество ъгли, при които прецизността е важна, например зъбни колела, монограми, сувенири и др.
Професионално оптимизиране на разположението на частите върху листа, подходящ за производство на рекламни продукти. Функцията NESTING позволява да разположите частите върху листа възможно най-ефективно и възможно най-близо една до друга, така че да няма пропуски. Това позволява да се пести материал.
Позволява прецизно определяне на позицията на листа в работната зона с помощта на три референтни точки. Можете само да поставите материала в работната зона, да зададете размерите му в програмата и машината ще направи всичко сама. Не е необходимо да поставяте материала идеално върху масата.
Използва се за вмъкване на микросъединители в трасето за обработка, така че детайлите да не се приземяват отстрани. В този случай е лесно да се отстранят частите след рязане. Това спестява на работната глава сблъсък с частите по време на работа. Тази функция позволява да се произвеждат малки части за рекламни и сувенирни продукти, без да се губят в работната зона.
Този режим позволява съединяване на близки една до друга линии, т.е. съединяването им така, че лазерната глава да не реже на едно и също място. Тази функция значително ще подобри производителността и ще намали времето за работа. Тази функция е подходяща за масово производство, например при изработване на детайли, рекламни и сувенирни продукти и др.

Фрези за метал от Wattsan — забравете за ремонти и престой

Прецизен дизайн

В процеса на проектиране на машината бяха проведени различни изпитвания на статични и динамични натоварвания, за да се идентифицират максимално допустимите деформации на масата и леглото, за да се запази правилната геометрия на конструкцията. Благодарение на избраната конфигурация максималното натоварване на масата се увеличава с 800 кг разпределено тегло. Това позволява обработка на материали с дебелина до 15 мм, с 24/7 точност на рязане от +-0,01 мм и гарантира дълготрайност на леглото до 10 години.
Тип рамка за вашите задачи

Благодарение на алуминиевия портал и прецизно изчисления от нашите инженери дизайн, машината е напълно застрахована срещу деформации и повреди. В зависимост от вашите задачи, машините на Wattsan използват портали от три вида: алуминиев портал от 3-то поколение, олекотен алуминиев портал по стандарт ZL101A и GB/T17 и алуминиев портал с титан за работа при скорости над 120 m/min.

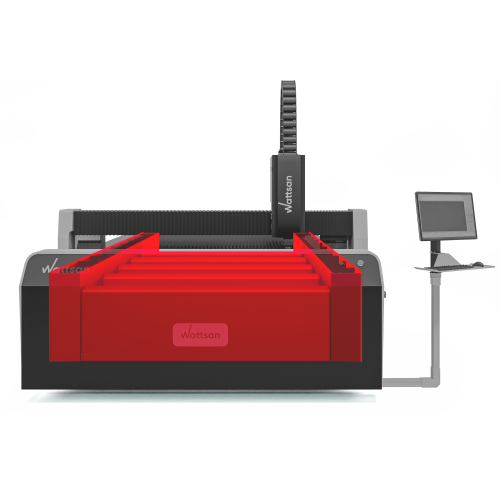

Твърдост и стабилност

Машините от серията S имат изцяло заварено легло от метална ламарина със сечение 9-12 mm, което позволява рязане на метал с дебелина до 10 mm. Рамките Wattsan са с най-съвременен дизайн с основна задача да избягват вибрациите при работа с проектни скорости и ускорения. Рамката може да бъде монтирана на вибрационни стойки или закотвена към бетонна възглавница с дебелина 50 cm.

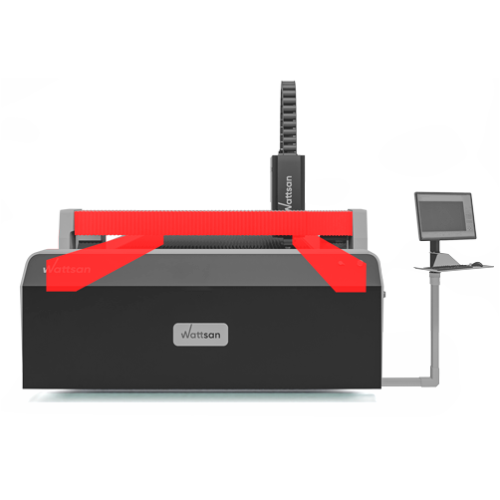

Двойна защита на водачите

Машините Wattsan са оборудвани със специална метална защита на гофрираната повърхност на машината за по-нататъшно поддържане на чистотата на плъзгащите водачи, спестявайки време и пари за смяна на капака против прах.

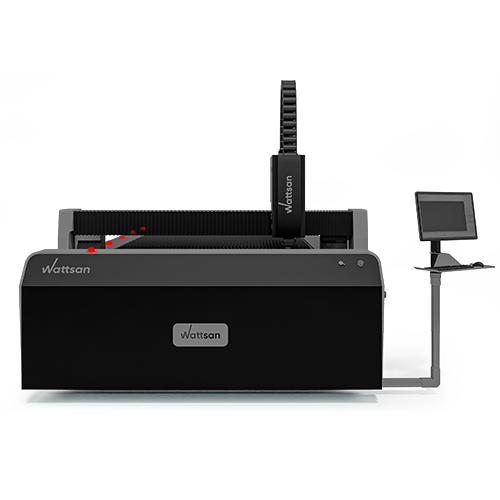

Зареждане на ролки

Няколко сачмени лагера на работната маса улесняват зареждането на листа върху масата. Ролките могат да се монтират отпред, отзад или отстрани на машината по желание. Ролката се повдига над масата за рязане по такъв начин, че да осигури оптимално подаване. Едно от най-важните предимства на тази система за подаване е предотвратяването на драскотини по материала.

Серия E

Оборудван с еднокомпонентна електрозаварена рамка и екструдирана портална конструкция за високи ускорения. Подходящ за рязане на валцуван метал.

6-8 мм

Дебелина на рамката

80 м/мин

Скорост на движение

Алуминий

Материал на портала

До 1,5 kW

Мощност на лазера
Серия S

Порталът от серия S е подсилен с титаниеви ребра. Перфектен за работа с големи обеми продукция.

10-12 мм

Дебелина на рамката

120 m/min

Скорост на движение

Алуминий + титан

Материал на портала

До 6 kW

Мощност на лазера
Версия HARD

Твърдата версия има три слоя термична защита. Предназначена е за работа с максимална скорост и големи обеми на производство.

>16 мм

Дебелина на рамката

До 210 м/мин

Скорост на движение

Алуминий + титан

Материал на портала

До 6 kW

Мощност на лазера

Сравнителна таблица

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Скорост (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Месинг (нитгорен)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Високотехнологичното оборудване и проверената точност са гарантирани

Защитно покритие

Това предпазва сервомоторите MITSUBISHI, планетарните скоростни кутии SHIMPO и водещите релси HIWIN от външни влияния.
Лазерна глава със защитно покритие

Това предпазва основните компоненти на лазерната глава.
Релса с жици

Автобусът ви позволява да съхранявате електрически кабели за движението на портала.
Защитна верига за фибростъкло

Веригата защитава оптичния кабел и проводниците за лазерната глава.
Сензор за налягане

Това контролира и регулира налягането на газа за лазерната глава.
Лагери HIWIN

Лазерната глава се движи от лагери Hiwin. Осигурява плавен ход, висока товароносимост и нисък шум.
Сервомотори MITSUBISHI

Сервомоторите на MITSUBISHI са с по-малки размери, двойно по-дълъг живот, минимални вибрации, предавки до 2G, лесна подмяна и поддръжка.
Планетарни скоростни кутии SHIMPO

Планетарните скоростни кутии SHIMPO преобразуват въртящия момент от серво мотора и го предават на косото зъбно колело, което задвижва портала и му помага да се движи гладко.
Ръководства за HIWIN

Водачите на HIWIN се отличават с висока прецизност и надеждност, ниско триене и лесен монтаж. Те са синоним на "надеждност". Релсовите водачи трябва да се монтират на рамата под експертно наблюдение!
LEAN спирални стелажи

Помогнете на машината да издържи натоварвания при необходимата скорост и осигурете плавно движение на портала. Винтовите стелажи се монтират на рамката под експертен надзор!

Процедура за покупка

Избор на оборудване

Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди
Изпращане на фактура

Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.
Плащане

Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.
Ние проверяваме машината

3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.
Доставка или вземане

Или транспортна компания, или вие вземете машината от нашия склад.
Оборудване за изстрелване

Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

Лазерна глава за вашите задачи

Фрезите за метал Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

1. Съединител QBH

  Той е връзката между оптичния кабел и лазерната глава. Тя предотвратява връщането на лъча, като по този начин предпазва лазерния източник.
2. Модул на колиматора

  Използва се за стесняване и регулиране на лазерния лъч. Той прави лазерния лъч подходящ за по-нататъшно предаване към модула за фокусиране. Той не трябва да се сменя повече или по-малко от веднъж годишно.
1. Модул за фокусиране с контролер на позицията

  Динамично регулира фокусното разстояние по време на работа, за да осигури дълбоки и качествени разрези.
2. Защитни очила

  Защитните очила предпазват скъпата оптика за фокусиране от прах, замърсяване и искри. Горното стъкло се сменя рядко. Долното защитно стъкло е основният консуматив.
3. Индукционен сензор

  Той поддържа правилната височина на дюзата над материала, което осигурява стабилно рязане независимо от кривината на материала.
1. Адаптер за керамични дюзи

  Той предпазва режещата глава от топлината, генерирана по време на лазерното рязане.
2. Дюза

  Гарантира, че газовата струя и лазерният лъч са подравнени за по-добро рязане.

Опит от ентусиазирани блогъри

Изключително съм доволен от устройството! Мощната му подсилена рамка намалява клатенето, което е идеално за гравиране при високи скорости. Използвах го за акрилно стъкло и резултатите изглеждат наистина страхотно.

Heinrich Schüür
Чудесен лазерен гравьор, който може да реже значителни дебелини дърво без усилие. Използвах го както за гравиране, така и за рязане, и машината работи чудесно.

Il Makerstauratore
Този лазерен гравьор може да гравира без проблем. Колко бързо и лесно може да персонализирате продукти!

Riccardo Muscarella
Машината има идеално равна повърхност. Това прави повтарящата се работа по-лесна за мен!

Matteo Moras
Страхотна работа, свършена в рамките на един час. Благодарение на скоростта на лазерната CO2 машина.

Roberto D'Adago
Този модел е страхотен, а лазерната прецизност е луда, тя е остра като бръснач!

Roger Jungo

Работна среда:: 1500x3000 mm

Кадър:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Тегло:: 2640 kg

Тип лазер:: Raycus / MAX Photonics / IPG

Лазерна мощност:: up to 6000 W

Лазерна глава:: Raytools/Precitec/WSX

Структура на оста XY:: Guides HIWIN / Helical rack LEAN / Leitesen

Структура на ос Z:: HIWIN Guides / Ball Screws

Сензор за височина:: Automatic capacitive

Система за гресиране:: semi-automatic, Automatic centralized

Макс. скорост на движението:: 100/120 m/min

Макс. работна скорост:: Depends on the material

Допълнителна газ:: nitrogen, Oxygen, air, argon

Точност на препозициониране:: ±0.02 mm

Z Мощност на двигателя W:: 400 W

XY Мощност на двигателя:: 1000/1500 W

Силова електрическа инсталация:: Schneider

Софтуер:: FSCut

Система за контрол на височината:: BCS100

Тип крайни сензори:: Inductive

Контролна система:: FSCUT 2000

Задавайте въпроси

Оптичният лазер е най-подходящ за рязане на метал, но специално оборудван CO2 лазер с лазерна тръба с висока мощност също може да бъде подходящ за тази цел. Все пак трябва да се има предвид, че дебелината на метала за рязане с CO2 лазер е ограничена до 1,5 mm, докато оптичният лазер може да реже до 25 mm.
Цената на един час лазерно рязане зависи не само от мощността на лазерната машина и скоростта на нейната работа, но и от редица други фактори като: професионалните умения на оператора на машината, цената за наем на производствено помещение, цената и консумацията на електроенергия, цената на самия материал, количеството скрап и престой на машината и много други. За да се отговори недвусмислено на въпроса за цената на един час лазерно рязане, е необходимо да се вземат предвид всички тези параметри.
Фокусиран лазерен лъч се нанася върху металната повърхност, в резултат на което се стопява, разтопеният материал се издухва от зоната на рязане с помощта на спомагателен газ.
Мощността на лазерния излъчвател зависи от дебелината на обработвания материал и желаната скорост на обработка. Например, емитер с мощност 1 kW ще реже неръждаема стомана с дебелина 1 mm със скорост 13 m/min, а емитер с мощност 3 kW ще реже същия материал със скорост около 35 m/min. Тук всичко зависи от бюджета и целесъобразността за използване на максималния възможен капацитет. Въпреки че може да се каже, че в съвременните конкурентни реалности няма смисъл да се купува лазерна машина с мощност под 1 kW.
