Fiber Metal Cutting Machine WATTSAN 1530 VÝMĚNA STOLU

Pracovní oblast:: 1500x3000 mm
Výkon laseru:: až 6000 W
Max. rychlost pohybu:: 100/120 m/min

Vláknořezný stroj WATTSAN 1530 TABLECHANGE

Cypcut/Cyptube software
Systém změny tabulek
Nakládací válečky
Rámová struktura
3 roky záruka na vysílač

Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 1
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 2
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 3
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 4
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 5
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 6
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 7
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 8
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 9
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 10
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 11
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 12
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 13
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 14
Vláknořezný stroj WATTSAN 1530 TABLECHANGE slide 15

Laserový stroj Wattsan 1530 Tablechange — zvyšte pracovní rychlost 1,5krát

Laserový stroj WATTSAN 1530 TABLECHANGE pracuje s nerezovou a uhlíkovou ocelí, mědí, hliníkem, titanem a dalšími materiály.

WATTSAN 1530 TABLECHANGE je vybaven automatickým výměnným stolem. Výměnné stoly umožňují provádět nepřetržitý provoz stroje bez plýtvání provozní dobou na nakládání a vykládání produktů. Zatímco se na jednom stole řeže plech, obsluha shromažďuje hotové výrobky na druhém stole a připravuje další plech. To šetří čas na nakládání materiálu a 1,5krát zvyšuje efektivitu práce. Tento stroj se dlouhodobě používá v letecké konstrukci, strojírenství, lehkém průmyslu a při výrobě zdravotnické techniky.

Stroj je vybaven pevnolátkovým laserovým emitorem, ze kterého si můžete vybrat: Max/Raycus/IPG. Všechny tři typy zářičů mají životnost cca 100 000 hodin. To dává více než 11 let nepřetržitého provozu.

Automatický výměnný stůl má rozměry 1500x3000 mm pro plech. Stůl je vyroben s bezpečnostní rezervou a velká hmotnost tlumí vibrace. Pro dodatečnou stabilitu lze nainstalovat vibrační držáky.

Materials

– řezání

Uhlíková ocel
Nerezová ocel
Galvanizovaná ocel
Hliník
Měď
Mosaz
Titan

Upravte proces řezání pro vaši výrobu

Software CYPCUT má jednoduché ovládání orientované na uživatele. Implementované funkce značně zjednodušují a optimalizují proces řezání.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Technologie FLYCUT umožňuje určit nejkratší a nejefektivnější trajektorii řezání umožňující rychlé řezání kulatých a obdélníkových otvorů v plechu o tloušťce až 1 mm. V tomto případě laserová hlava pracuje bez zvedání a spouštění, což zajišťuje vysokou rychlost práce a šetří plyn. Tento režim je vhodný, pokud vyrábíte ventilační systémy.
Zabraňuje tavení rohů a zvyšuje kvalitu vyráběných produktů díky tomu, že laserová hlava se v každém rohu smyčkuje a nezastavuje. Získané rohy jsou jasné a rovné. Funkce RINGCUT je vhodná pro práci se silnějšími materiály nebo pro řezání výrobků s více rohy, kde je důležitá přesnost, např. ozubená kola, monogramy, suvenýry atd.
Profesionální optimalizace uspořádání dílů na archu vhodných pro výrobu reklamních produktů. Funkce NESTING umožňuje pokládat díly na plech co nejefektivněji a co nejblíže k sobě, aby nevznikaly žádné mezery. To umožňuje ukládání materiálu.
Umožňuje přesně určit polohu listu v pracovní oblasti pomocí tří referenčních bodů. Materiál můžete pouze položit na pracovní plochu, zadat v programu jeho rozměry a stroj vše udělá sám. Nemusíte pokládat materiál dokonale na stůl.
Slouží k vkládání mikrospojů do dráhy zpracování, aby díly nedosedly na její stranu. V tomto případě je snadné díly po řezání odstranit. To šetří pracovní hlavu před kolizí s díly během provozu. Tato funkce umožňuje výrobu malých dílů pro reklamní a upomínkové produkty, aniž byste je ztratili v pracovní oblasti.
Tento režim umožňuje spojovat čáry, které jsou blízko u sebe, tedy spojit je tak, aby laserová hlava neřezala na stejném místě. Tato funkce výrazně zlepší výkon a zkrátí dobu provozu. Tato funkce je vhodná pro hromadnou výrobu, například při výrobě obrobků, reklamních a upomínkových výrobků atd.

Řezačky kovů od Wattsan — zapomeňte na opravy a prostoje

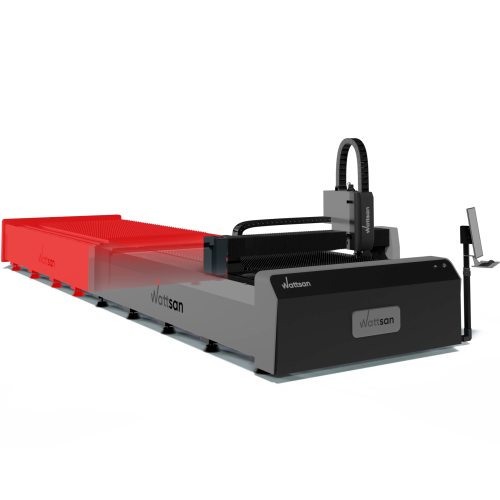

Výměna tabulek

Výměna stolu zajišťuje nepřetržitý provoz stroje bez plýtvání časem na nakládání a vykládání produktů. Zatímco se na jednom stole řeže plech, obsluha shromažďuje hotové výrobky na druhém stole a připravuje další plech. Výměnná tabulka tak umožňuje 1,5krát urychlit výrobní proces.

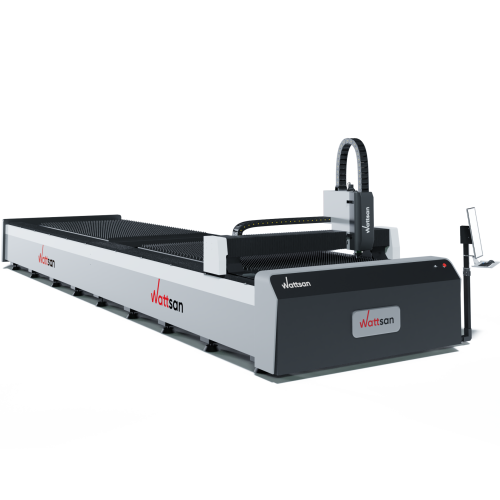

Přesný design

V procesu projektování stroje byly provedeny různé zkoušky statického a dynamického zatížení pro zjištění maximálních přípustných deformací stolu a lože, aby byla zachována správná geometrie konstrukce. Díky zvolené konfiguraci je maximální zatížení stolu zvýšeno o 800 kg rozložené hmotnosti. To umožňuje zpracovávat materiály o tloušťce až 15 mm s přesností řezání 24/7 +-0,01 mm a zajišťuje životnost lože až 10 let.
Typ rámu pro vaše úkoly

Díky hliníkovému portálu a designu přesně vypočítanému našimi inženýry je stroj zcela pojištěn proti deformacím a poruchám. V závislosti na vašich úkolech používají stroje Wattsan portály tří typů: hliníkový portál 3. generace, lehký hliníkový portál standardu ZL101A a GB/T17 a hliníkový portál s titanem pro provoz při rychlostech nad 120 m/min.

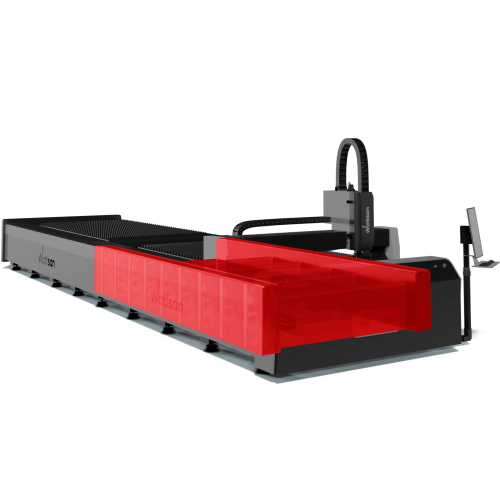

Tuhost a stabilita

Stroje řady S mají celoplechové svařované lože o průřezu 9-12 mm, které umožňuje řezání kovu o tloušťce až 10 mm. Rámy Wattsan mají nejmodernější design s hlavním úkolem vyhnout se vibracím při práci v konstrukčních rychlostech a zrychlení. Rám lze nainstalovat na vibrační držáky nebo ukotvit k 50 cm silnému betonovému polštáři.

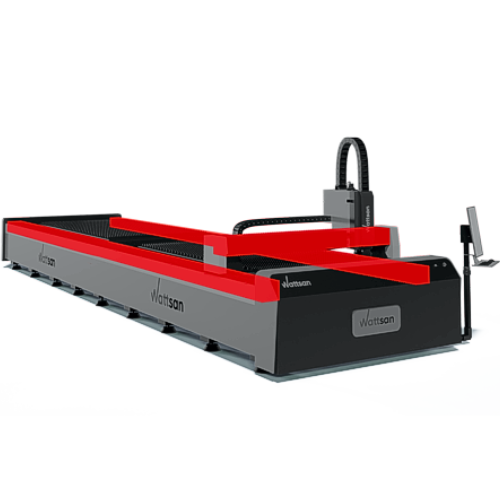

Dvojitá ochrana vodítek

Stroje Wattsan jsou vybaveny speciální kovovou ochranou zvlněného povrchu stroje pro další udržení čistoty kluzných vedení, což šetří čas a peníze na výměnu prachového krytu.

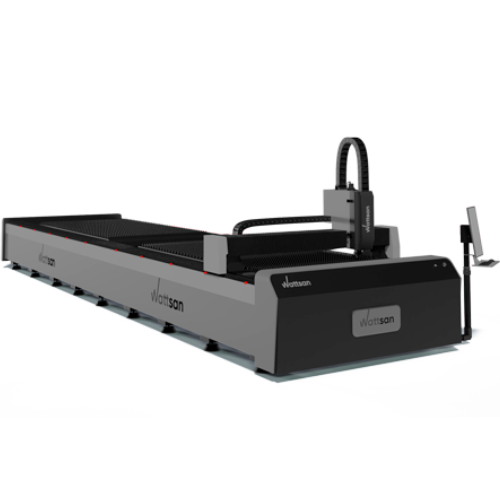

Načítání válečků

Několik kuličkových ložisek na pracovním stole usnadňuje nakládání plechu na stůl. Válečky lze podle přání namontovat na přední, zadní nebo boční stranu stroje. Válec je zvednut nad řezací stůl tak, aby bylo zajištěno optimální podávání. Jednou z nejdůležitějších výhod tohoto systému podávání je prevence poškrábání materiálu.

Řada E

Vybaveno jednodílným elektricky svařovaným rámem a portálem s výlisky pro vysoká zrychlení. Vhodné pro řezání válcovaného kovu.

6-8 mm

Tloušťka rámu

80 m/min

Rychlost pojezdu

Hliník

Materiál portálu

Do 1,5 kW

Výkon laseru
Řada S

Portál řady S je vyztužen titanovými žebry. Ideální pro práci s velkými objemy výroby.

10-12 mm

Tloušťka rámu

120 m/min

Rychlost pojezdu

Hliník + titan

Materiál portálu

Do 6 kW

Výkon laseru
Verze HARD

Verze Hard má tři vrstvy tepelné ochrany. Je určena pro práci při maximální rychlosti a velkých objemech výroby.

>16 mm

Tloušťka rámu

Až 210 m/min

Rychlost pojezdu

Hliník + titan

Materiál portálu

Do 20 kW

Výkon laseru

Srovnávací tabulka

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Rychlost (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
mosaz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Špičkové vybavení a ověřená přesnost jsou zaručeny

Ochranný kryt

To chrání servomotory MITSUBISHI, planetové převodovky SHIMPO a vodicí lišty HIWIN před vnějšími vlivy.
Laserová hlavice ochranného krytu

To chrání hlavní součásti laserové hlavy.
Koľajnice s dráty

Sběrnice umožňuje uložit elektrické kabely pro pohyb portálu.
Ochranný řetěz na sklolaminát

Řetěz chrání optický kabel a vodiče pro laserovou hlavu.
Snímač tlaku

To řídí a reguluje tlak plynu pro laserovou hlavu.
Ložiska HIWIN

Laserová hlava se pohybuje pomocí ložisek Hiwin. Poskytuje hladký chod, vysokou nosnost a nízkou hlučnost.
Servomotory MITSUBISHI

Servomotory MITSUBISHI mají menší rozměry, dvojnásobnou životnost, minimální vibrace, převody až 2G, snadnou výměnu a údržbu.
Planetové převodovky SHIMPO

Planetové převodovky SHIMPO převádějí točivý moment ze servomotoru a přenášejí jej na šikmé ozubené kolo, které pohání portál a pomáhá mu hladce se pohybovat.
Průvodci HIWIN

Očka HIWIN mají vysokou přesnost a spolehlivost, nízké tření a snadnou instalaci. Jsou synonymem pro „spolehlivost“. Kolejnicová vedení se instalují na rám pod odborným dohledem!
LEAN helical racks

Pomozte stroji vydržet zatížení při požadované rychlosti a zajistěte hladký pohyb portálu. Šroubové regály musí být instalovány na rám pod odborným dohledem!

Postup nákupu

Výběr zařízení

Pomůžeme vám s výběrem stroje, který odpovídá vašim potřebám
Odesílání faktury

Souhlasíme s kompletní sadou stroje a zasláním faktury s konečnou cenou zařízení.
Platba

V plné výši, pokud je stroj skladem. 50% předem 50% při dodání, pokud stroj není skladem.
Zkontrolujeme stroj

Tříkroková kontrola kvality: v továrně Wattsan, v našem skladu v Nizozemsku před dodáním.
Dodání nebo vyzvednutí

Buď přepravní společnost, nebo si stroj vyzvednete z našeho skladu.
Spouštěcí zařízení

Jsme tu, abychom vám pomohli, kdykoli budete potřebovat podporu.

Laserová hlava pro vaše úkoly

Řezačky kovů Wattsan jsou vybaveny laserovými hlavami od oblíbených výrobců jako Raytools, BOCI a Precitec.

1. Konektor QBH

  Je to spojovací článek mezi optickým kabelem a laserovou hlavou. Zabraňuje zpětnému toku paprsku a chrání tak laserový zdroj.
2. Modul kolimátoru

  Slouží k zúžení a nastavení laserového paprsku. Díky němu je laserový paprsek vhodný pro další přenos do zaostřovacího modulu. Neměl by se vyměňovat častěji nebo méně často než jednou ročně.
1. Zaostřovací modul s regulátorem polohy

  Dynamicky upravuje ohniskovou vzdálenost během práce, aby zajistil hluboké a kvalitní řezy.
2. Ochranné brýle

  Ochranná skla chrání drahou zaostřovací optiku před prachem, nečistotami a jiskrami. Horní sklo se vyměňuje jen zřídka. Spodní ochranné sklo je hlavním spotřebním materiálem.
3. Indukční senzor

  Udržuje správnou výšku trysky nad materiálem, což zajišťuje stálý řez bez ohledu na zakřivení materiálu.
1. Keramický adaptér trysky

  Chrání řezací hlavu před teplem vznikajícím při laserovém řezání.
2. Tryska

  Zajišťuje vyrovnání proudu plynu a laserového paprsku pro lepší řez.

Zkušenosti od nadšených blogerů

Se zařízením jsem velmi spokojen! Jeho silný vyztužený rám snižuje kmitání, což je ideální pro gravírování při vysokých rychlostech. Používal jsem ho na akrylové sklo a výsledky vypadají opravdu skvěle.

Heinrich Schüür
Je to skvělý laserový gravírovací stroj, který dokáže bez námahy řezat dřevo o značné tloušťce. Používal jsem ho jak na gravírování, tak na řezání a stroj fungoval skvěle.

Il Makerstauratore
Tato laserová gravírka dokáže gravírovat bez problémů. Jak rychle a snadno dokáže přizpůsobit výrobky!

Riccardo Muscarella
Stroj má dokonale rovný povrch. Usnadňuje mi to opakovanou práci!

Matteo Moras
Skvělá práce odvedená během hodiny. Díky rychlosti laserového přístroje CO2.

Roberto D'Adago
Tento model je skvělý a laserová přesnost je šílená, je ostrý jako břitva!

Roger Jungo

Pracovní oblast:: 1500x3000 mm

Rám:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Typ laseru:: Raycus / MAX Photonics / IPG

Výkon laseru:: up to 6000 W

Laserová hlava:: Raytools/Precitec/WSX

Mazací systém:: Automatic centralized, semi-automatic

Max. rychlost pohybu:: 100/120 m/min

Max. pracovní rychlost:: Depends on the material

Přídavný plyn:: air, argon, nitrogen, Oxygen

Přesnost přemístění:: ±0.02 mm

Z Výkon motoru W:: 400 W

XY Výkon motoru:: 1000/1500 W

Struktura osy XY:: Guides HIWIN / Helical rack LEAN / Leitesen

Struktura osy Z:: HIWIN Guides / Ball Screws

Výškový senzor:: Automatic capacitive

Silová elektrika:: Schneider

Software:: FSCut

Systém regulace výšky:: BCS100

Typ koncových snímačů:: Inductive

Kontrolní systém:: FSCUT 2000

Automatická výměna pracovních stolů:: Yes

Klást otázky

Pro řezání kovu se nejlépe hodí optický laser, ale pro tento účel může být vhodný i speciálně vybavený CO2 laser s vysokovýkonnou laserovou trubicí. Je však třeba mít na paměti, že tloušťka kovu pro řezání CO2 laserem je omezena na 1,5 mm, zatímco vláknový laser je schopen řezat až 25 mm.
Cena hodiny řezání laserem závisí nejen na výkonu laserového stroje a rychlosti jeho provozu, ale také na řadě dalších faktorů, jako jsou: profesionální dovednosti obsluhy stroje, náklady na pronájem výrobní místnosti, náklady a spotřeba elektrické energie, náklady na samotný materiál, množství zmetků a prostoje stroje a mnoho dalšího. Aby bylo možné jednoznačně odpovědět na otázku o ceně hodiny řezání laserem, je nutné vzít v úvahu všechny tyto parametry.
Na kovový povrch je aplikován zaostřený laserový paprsek, v důsledku čehož dochází k jeho roztavení, roztavený materiál je pomocí pomocného plynu vyfukován z oblasti řezání.
Výkon laserového zářiče závisí na tloušťce zpracovávaného materiálu a požadované rychlosti zpracování. Například 1 kW zářič bude řezat 1 mm silnou nerezovou ocel rychlostí 13 m/min a 3 kW zářič bude řezat stejný materiál rychlostí asi 35 m/min. Zde vše závisí na rozpočtu a účelnosti využití maximální možné kapacity. I když se dá říci, že v dnešní konkurenční realitě nemá smysl kupovat laserový stroj s výkonem menším než 1 kW.
