Laserová řezačka trubek Wattsan Core Pro

Výkon laseru:: 15000-30000 W
Průměr sklíčidla:: 160/240/360 mm
Maximální délka nakládky:: 6000/9000/12000 mm
Maximální hmotnost potrubí:: 140/400/1500 kg

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– řezání

Uhlíková ocel
Nerezová ocel
Galvanizovaná ocel
Hliník
Měď
Mosaz
Titan

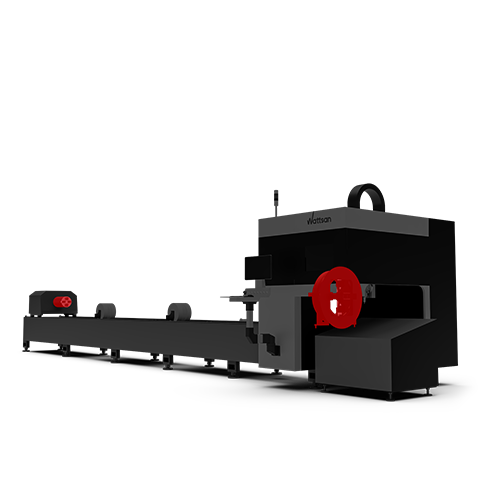

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

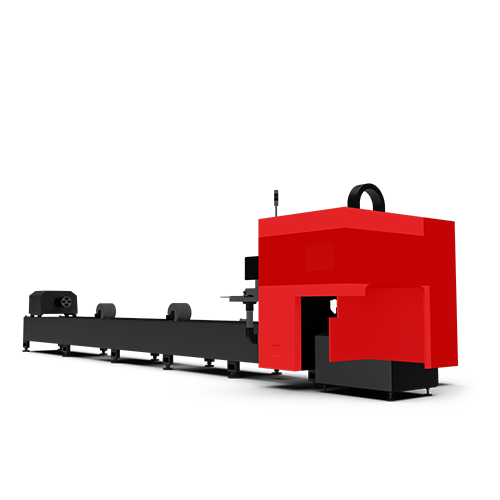

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

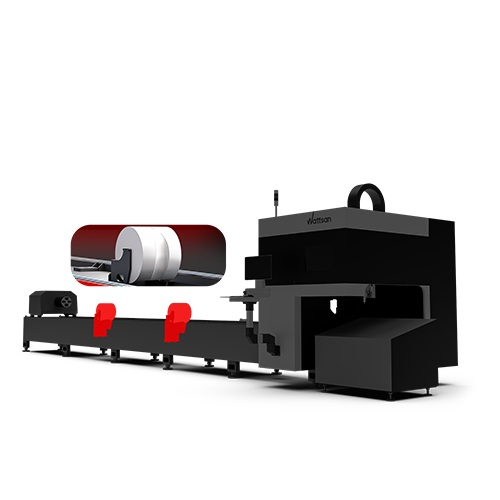

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

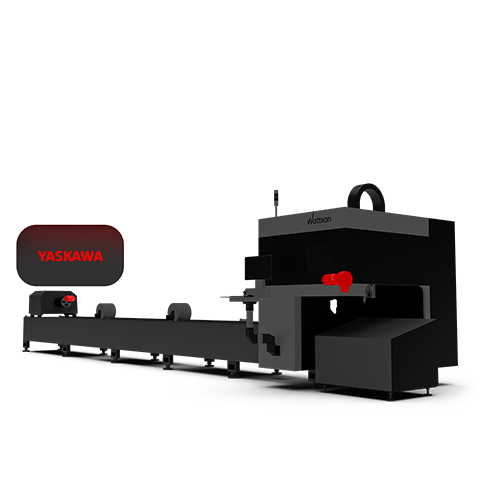

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Standardní

Aby se zabránilo kývání trubky během řezání, jsou na hlavním tělese stroje implementovány 3 pneumatické fluoroplastové podpěry. Zajišťují spolehlivé a přesné polohování obrobku.

.

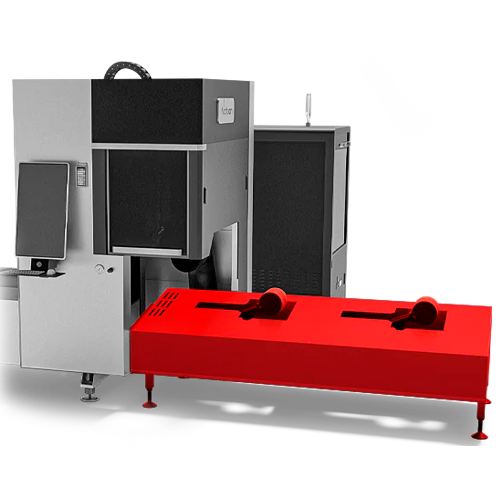

Fluoroplastové podpěry

Přední část řezačky trubek může být vybavena přijímací jednotkou hotových výrobků, která je určena pro směrové, ergonomické vykládání obrobků v bezpečné výšce. Tento blok může být rovněž vybaven dvěma fluoroplastovými podpěrami. Tato možnost je volitelná a používá se v případě řezání delších trubek, aby se intenzivně tlumily vibrace při zpracování a zachovala se vysoká kvalita řezání.

Postup nákupu

Výběr zařízení

Pomůžeme vám s výběrem stroje, který odpovídá vašim potřebám
Odesílání faktury

Souhlasíme s kompletní sadou stroje a zasláním faktury s konečnou cenou zařízení.
Platba

V plné výši, pokud je stroj skladem. 50% předem 50% při dodání, pokud stroj není skladem.
Zkontrolujeme stroj

Tříkroková kontrola kvality: v továrně Wattsan, v našem skladu v Nizozemsku před dodáním.
Dodání nebo vyzvednutí

Buď přepravní společnost, nebo si stroj vyzvednete z našeho skladu.
Spouštěcí zařízení

Jsme tu, abychom vám pomohli, kdykoli budete potřebovat podporu.

Laserová hlava pro vaše úkoly

Frézy na kov Wattsan jsou vybaveny laserovými hlavami od oblíbených výrobců, jako jsou Raytools, BOCI a Precitec.

Zkušenosti od nadšených blogerů

Se zařízením jsem velmi spokojen! Jeho silný vyztužený rám snižuje kmitání, což je ideální pro gravírování při vysokých rychlostech. Používal jsem ho na akrylové sklo a výsledky vypadají opravdu skvěle.

Heinrich Schüür
Je to skvělý laserový gravírovací stroj, který dokáže bez námahy řezat dřevo o značné tloušťce. Používal jsem ho jak na gravírování, tak na řezání a stroj fungoval skvěle.

Il Makerstauratore
Tato laserová gravírka dokáže gravírovat bez problémů. Jak rychle a snadno dokáže přizpůsobit výrobky!

Riccardo Muscarella
Stroj má dokonale rovný povrch. Usnadňuje mi to opakovanou práci!

Matteo Moras
Skvělá práce odvedená během hodiny. Díky rychlosti laserového přístroje CO2.

Roberto D'Adago
Tento model je skvělý a laserová přesnost je šílená, je ostrý jako břitva!

Roger Jungo

Výkon laseru:: 15000-30000 W

Laserová hlava:: BOCI, Raytools

Typ laseru:: Raycus / IPG

Struktura osy XY:: HIWIN Guides / Helical rack

Průměr sklíčidla:: 160/240/360 mm

Minimální délka nakládky:: 100 mm

Maximální délka nakládky:: 6000/9000/12000 mm

Maximální hmotnost potrubí:: 140/400/1500 kg

Max. pracovní rychlost:: Depends on the material

Podpora:: Pneumatic

Přídavný plyn:: air, argon, nitrogen, Oxygen

Minimální délka zbytku (ocas):: 90 mm

Maximální rychlost otáčení sklíčidla:: 150/100/80 r/min

Maximální zrychlení:: 1.2 / 0.8 / 0.6 G

Přesnost přemístění:: ±0.02 mm

Software:: FSCUT 3000DE (L/M/G)

Systém regulace výšky:: BCS100

Typ koncových snímačů:: Height control system

Ptejte se

Pro řezání kovů je nejvhodnější optický laser, ale k tomuto účelu může být vhodný i speciálně vybavený CO2 laser s vysoce výkonnou laserovou trubicí. Je však třeba mít na paměti, že tloušťka kovu pro řezání CO2 laserem je omezena na 1,5 mm, zatímco vláknový laser je schopen řezat až 25 mm.
Cena hodiny řezání laserem závisí nejen na výkonu laserového stroje a rychlosti jeho provozu, ale také na řadě dalších faktorů, jako jsou: odborné dovednosti obsluhy stroje, náklady na pronájem výrobní místnosti, náklady a spotřeba elektrické energie, cena samotného materiálu, množství zmetků a prostoje stroje a mnoho dalších. Abychom mohli jednoznačně odpovědět na otázku, kolik stojí hodina řezání laserem, je nutné vzít v úvahu všechny tyto parametry.
Na povrch kovu je přiváděn fokusovaný laserový paprsek, který jej roztaví a roztavený materiál je pomocí pomocného plynu vyfouknut z řezné zóny.
Výkon laserového zářiče závisí na tloušťce zpracovávaného materiálu a požadované rychlosti zpracování. Například zářič o výkonu 1 kW bude řezat nerezovou ocel o tloušťce 1 mm rychlostí 13 m/min a zářič o výkonu 3 kW bude řezat stejný materiál rychlostí přibližně 35 m/min. Zde vše závisí na rozpočtu a účelnosti využití maximálního možného výkonu. I když lze říci, že v dnešní konkurenční realitě nemá smysl kupovat laserový stroj s výkonem nižším než 1 kW.
