Skæremaskine til fibermetal WATTSAN 1313 A

Arbejdsområde:: 1300x1300 mm
Laserkraft:: up to 3000 W
Maskinstørrelse:: 2980х2140х1800 mm
Vægt:: 1200 kg
Maks. bevægelses hastighed:: 80 m/min

Alle egenskaber

Fiberlaser metalskæremaskine 1313 A slide 1
Fiberlaser metalskæremaskine 1313 A slide 2
Fiberlaser metalskæremaskine 1313 A slide 3
Fiberlaser metalskæremaskine 1313 A slide 4
Fiberlaser metalskæremaskine 1313 A slide 5
Fiberlaser metalskæremaskine 1313 A slide 6
Fiberlaser metalskæremaskine 1313 A slide 7
Fiberlaser metalskæremaskine 1313 A slide 8
Fiberlaser metalskæremaskine 1313 A slide 9
Fiberlaser metalskæremaskine 1313 A slide 10
Fiberlaser metalskæremaskine 1313 A slide 11
Fiberlaser metalskæremaskine 1313 A slide 12
Fiberlaser metalskæremaskine 1313 A slide 13
Fiberlaser metalskæremaskine 1313 A slide 14
Fiberlaser metalskæremaskine 1313 A slide 15
Fiberlaser metalskæremaskine 1313 A slide 16
Fiberlaser metalskæremaskine 1313 A slide 17
Fiberlaser metalskæremaskine 1313 A slide 18

Wattsan 1313 A laserskæremaskine til metal

Denne metalskæremaskine er lettere end modellerne i E-, S- og HARD-serien, fordi dens seng er konstrueret af tykvæggede rør. Dens lavere profil bidrager til forbedret stabilitet. For yderligere at øge holdbarheden er sengen beklædt med ildfaste sten og har udrullelige vogne for nemheds skyld.

Designet øger både holdbarheden og effektiviteten. Med et arbejdsområde på 1300×1300 mm kan denne maskine skære metalplader med en tykkelse på op til 3-4 mm kontinuerligt, 24/7. Selv om det er den mindste i serien, leverer den samme kraft som de større modeller. Den udmærker sig ved sit kompakte og brugervenlige design, som gør den ideel til små rum. Den kan behandle en række forskellige metaller, herunder rustfrit stål, kulstofstål, galvaniseret stål, kobber og aluminium.

Denne lette og kompakte model er mere overkommelig, hvilket gør den tilgængelig for mindre og nystartede virksomheder, samtidig med at Wattsans høje kvalitetsstandarder opretholdes.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

Tilpas skæreprocessen til din produktion

CYPCUT-softwaren har enkle brugerorienterede kontroller. De implementerede funktioner forenkler og optimerer skæreprocessen i høj grad.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-teknologien giver dig mulighed for at bestemme den korteste og mest effektive skærebane, hvilket muliggør hurtig skæring af runde og rektangulære huller i metalplader med tykkelser op til 1 mm. I dette tilfælde fungerer laserhovedet uden løft og sænkning, hvilket sikrer høj arbejdshastighed og sparer gas. Denne tilstand er velegnet, hvis du fremstiller ventilationssystemer.
Forhindrer hjørner i at smelte og øger kvaliteten af fremstillede produkter på grund af laserhovedet, der går i løkker i hvert hjørne og ikke stopper. De opnåede hjørner er klare og jævne. RINGCUT-funktionen er velegnet til at arbejde med tykkere materialer eller til at skære produkter med flere hjørner, hvor præcision er vigtig, f.eks. gear, monogrammer, souvenirs osv.
Professionel optimering af arrangementet af dele på arket, der er egnet til produktion af salgsfremmende produkter. NESTING-funktionen gør det muligt at lægge dele ud på arket så effektivt og så tæt på hinanden som muligt, så der ikke er huller. Dette gør det muligt at gemme materiale.
Gør det muligt præcist at bestemme arkets position i arbejdsområdet ved hjælp af tre referencepunkter. Du kan kun lægge materialet på arbejdsområdet, specificere dets dimensioner i programmet, og maskinen vil gøre alt selv. Du behøver ikke lægge materialet perfekt på bordet.
Den bruges til at indsætte mikrosamlinger i forarbejdningsbanen, så delene ikke lander på siden. I dette tilfælde er det nemt at fjerne delene efter skæring. Dette sparer arbejdshovedet i at kollidere med dele under drift. Denne funktion gør det muligt at producere små dele til reklame- og souvenirprodukter uden at miste dem i arbejdsområdet.
Denne tilstand gør det muligt at forbinde linjer, der er tæt på hinanden, det vil sige at forbinde dem, så laserhovedet ikke skærer på samme sted. Denne funktion vil i høj grad forbedre ydeevnen og reducere driftstiden. Denne funktion er velegnet til masseproduktion, for eksempel ved fremstilling af emner, reklame- og souvenirprodukter osv.

Metalskærere fra Wattsan - glem alt om reparationer og nedetid

Flyver som et fly

Gantry er lavet af luftfartsaluminium. Det giver høj holdbarhed, stivhed, lav vægt, korrosions- og oxidationsmodstand og en høj bevægelseshastighed. Det hjælper udstyret med at håndtere tunge belastninger og forhindre deformationer. Alt dette garanterer langvarig og problemfri drift.
Solid som en rumfærge

De indre dele af sengen og udrulningskurvene er forstærket med ildfaste sten. De kan klare temperaturer på op til 1720 °C, hvilket kan sammenlignes med de temperaturer, der kan absorberes af en rumfærge, som sendes ud i atmosfæren. Det er gjort for at eliminere potentialet for deformationer eller muligheden for, at laseren kan skære gennem selve sengen.
Adskillelse af opgaver

Fire borddele udgør den modulære konstruktion af denne maskine. Det giver beskyttelse mod termiske effekter. Det øger også vedligeholdelsesevnen. Hvis der er behov for ændringer, kan du nemt udskifte kun den nødvendige del, ikke hele bordet.

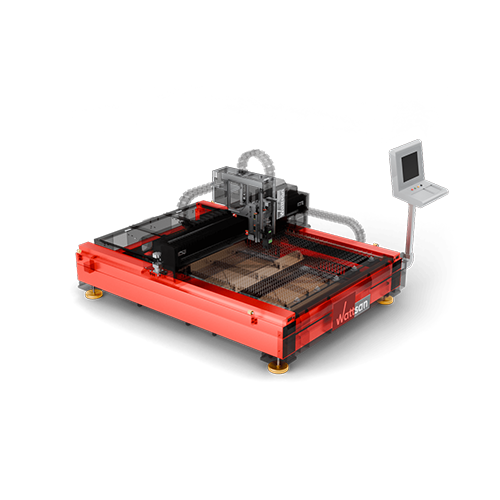

Let og stabil

Denne model har en lavere seng lavet af tykvæggede profilrør. Det gør konstruktionen lettere, men samtidig mere stabil; jo tættere på gulvet, jo bedre stabilitet. Rammen har også gennemgået varmebehandling og robotfræsning, ligesom alle de andre i Wattsan-maskinerne.

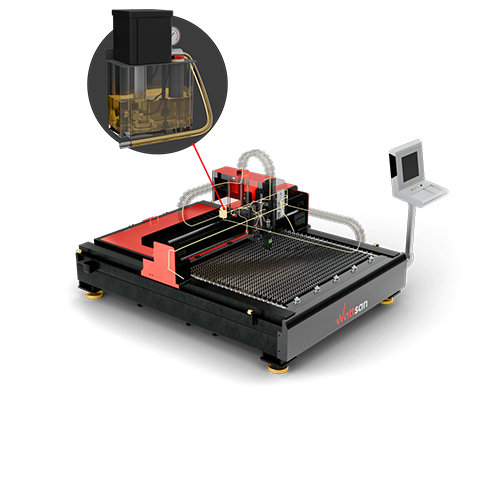

Beskyt maskinen mod slitage

Modellen er udstyret med et centraliseret, automatiseret smøresystem for yderligere bekvemmelighed. Det tager sig af alle de bevægelige dele med regelmæssige intervaller. Denne teknologi giver dig mulighed for kun at bekymre dig om olieniveauet, samtidig med at du forlænger maskinens levetid. Der er også en særlig funktion, som advarer kontrolsystemet, når det løber tør for olie.

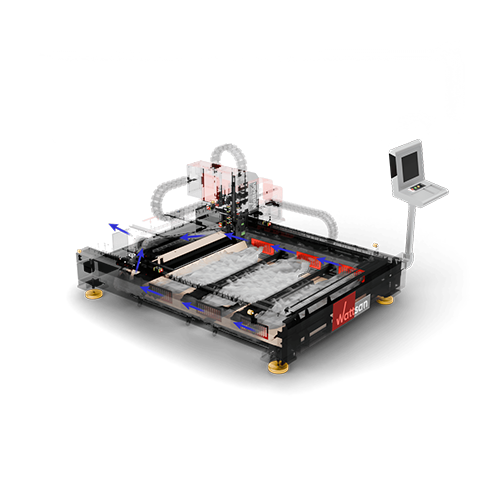

Effektiv fjernelse af støv

Maskinen har en hul ramme i bunden, hvor der er gitre, tre i venstre og højre side, hvorigennem støv og gas fjernes ved hjælp af en udsugningsmaskine for enden af systemet. Det øger mængden af fjernet gas og støv, mens systemets samlede kapacitet holdes konstant.

E-serien

Udstyret med en elektrosvejset ramme i ét stykke og en portal af ekstruderingstypen til høje accelerationer. Velegnet til skæring af valset metal.

6-8 mm

Ramme tykkelse

80 m/min

Kørehastighed

Aluminium

Gantry-materiale

Op til 1,5 kW

Lasereffekt
S-serien

S-seriens portal er forstærket med titaniumribber. Perfekt til arbejde med store produktionsmængder.

10-12 mm

Ramme tykkelse

120 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 6 kW

Lasereffekt
HÅRD version

Hard-versionen har tre lag termisk beskyttelse. Designet til arbejde ved maksimal hastighed og store produktionsmængder.

>16mm

Ramme tykkelse

Op til 210 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 20 kW

Lasereffekt

Sammenligningstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Fart (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Højteknologisk udstyr og verificeret nøjagtighed er garanteret

Beskyttende betræk

Det beskytter MITSUBISHI servomotorer, SHIMPO planetgearkasser og HIWIN styreskinner mod ydre påvirkninger.
Beskyttelsesdæksel til laserhoved

Dette beskytter hovedkomponenterne i laserhovedet.
Skinne med ledninger

Bussen giver dig mulighed for at opbevare elektriske kabler til portalens bevægelse.
Beskyttelseskæde til glasfiber

Kæden beskytter det fiberoptiske kabel og ledningerne til laserhovedet.
Tryksensor

Den styrer og regulerer gastrykket til laserhovedet.
HIWIN-lejer

Laserhovedet bevæges af Hiwin-lejer. Det giver jævn kørsel, høj belastningskapacitet og lav støj.
MITSUBISHI Servomotorer

MITSUBISHI's servomotorer har mindre dimensioner, dobbelt levetid, minimal vibration, gear op til 2G, nem udskiftning og vedligeholdelse.
SHIMPO planetgearkasser

SHIMPO's planetgearkasser konverterer drejningsmomentet fra servomotoren og overfører det til det skæve gear, som driver portalen og hjælper den med at bevæge sig jævnt.
HIWIN-guider

HIWIN-føringer har høj præcision og pålidelighed, lav friktion og nem installation. De er synonyme med "pålidelighed". Skinneføringer skal installeres på rammen under kyndig vejledning!
LEAN spiralformede stativer

Hjælper maskinen med at modstå belastninger ved den krævede hastighed og sikrer jævn bevægelse af portalen. Heliske stativer skal installeres på rammen under kyndig vejledning!

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. Kollimatormodul

  Bruges til at indsnævre og justere laserstrålen. Den gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Den bør ikke udskiftes mere eller mindre end en gang om året.
1. Fokuseringsmodul med positionsregulator

  Justerer fokusafstanden dynamisk under arbejdet for at sikre dybe kvalitetssnit.
2. Beskyttelsesbriller

  Beskyttelsesglas beskytter den dyre fokuseringsoptik mod støv, snavs og gnister. Det øverste glas udskiftes sjældent. Det nederste beskyttelsesglas er den vigtigste forbrugsvare.
3. Induktionssensor

  Den opretholder den korrekte dysehøjde over materialet, hvilket sikrer et stabilt snit uanset materialets krumning.
1. Keramisk dyseadapter

  Den beskytter skærehovedet mod den varme, der opstår under laserskæring.
2. Dyse

  Sikrer, at gasstrålen og laserstrålen er på linje for et bedre snit.

Erfaringer fra entusiastiske bloggere

Jeg er yderst tilfreds med apparatet! Den kraftige, forstærkede ramme reducerer slinger i valsen, hvilket er perfekt til gravering ved høje hastigheder. Jeg har brugt den til akrylglas, og resultaterne ser virkelig fede ud.

Heinrich Schüür
En fantastisk lasergraveringsmaskine, som uden besvær kan skære træ i store tykkelser. Jeg brugte den til både gravering og skæring, og maskinen fungerede fantastisk.

Il Makerstauratore
Denne lasergraveren kan gravere uten problemer. Så raskt og enkelt det er å tilpasse produkter!

Riccardo Muscarella
Maskinen har en helt flat overflate. Det gjør repetitivt arbeid enklere for meg!

Matteo Moras
Flott jobb gjort i løpet av en time. Takket være hastigheten til CO2-lasermaskinen.

Roberto D'Adago
Denne modellen er fantastisk, og laserpresisjonen er vanvittig, den er skarp som en barberhøvel!

Roger Jungo

Arbejdsområde:: 1300x1300 mm

Ramme:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Vægt:: 1200 kg

Maskinstørrelse:: 2980х2140х1800 mm

Laser type:: Raycus / MAX Photonics / IPG

Laser hoved:: Raytools / Precitec / BOCI

Laserkraft:: up to 3000 W

Maks. arbejdshastighed:: Depends on the material

Yderligere gas:: argon, nitrogen, Oxygen, air

Repositioneringsnøjagtighed:: ±0.02 mm

Z Motoreffekt W:: 400 W

XY Motorkraft:: 750 W

XY-aksens struktur:: HIWIN Guides/ Helical rack

Struktur af Z-aksen:: HIWIN Guides / Ball Screws

Højde sensor:: Automatic capacitive

Fedtsystem:: semi-automatic, Automatic centralized

Motor på X og Y:: Delta

Maks. bevægelses hastighed:: 80 m/min

Strøm elektricitet:: Siemens

Højdekontrolsystem:: BCS100

Software:: FSCut

Type endesensorer:: Inductive

Kontrolsystem:: Raytools XC3000S

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et højeffektlaserrør kan også være velegnet til dette formål. Man skal dog huske på, at tykkelsen af metallet til skæring med en CO2-laser er begrænset til 1,5 mm, mens en fiberoptisk laser er i stand til at skære op til 25 mm.
Prisen for en times laserskæring afhænger ikke kun af lasermaskinens kraft og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje en produktionsrum, omkostninger og forbrug af elektricitet, omkostningerne til selve materialet, mængden af skrot og nedetid på maskinen og meget mere. For entydigt at besvare spørgsmålet om omkostningerne ved en times laserskæring, er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, som et resultat af hvilken den smelter, det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen af det materiale, der behandles, og den ønskede behandlingshastighed. For eksempel vil en 1 kW emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW emitter vil skære det samme materiale med en hastighed på omkring 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den maksimalt mulige kapacitet. Selvom det kan siges, at det i nutidens konkurrencemæssige realiteter ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
