Laser-rørskæremaskine Wattsan Core

Laserkraft:: 15000-30000 W
Borepatronens diameter:: 160/240/360 mm
Maks. længde på læsning:: 6000/9000/12000 mm
Maks. rørvægt:: 140/400/1500 kg

Alle egenskaber

Laser Tube Cutting Machine Wattsan Core slide 1
Laser Tube Cutting Machine Wattsan Core slide 2
Laser Tube Cutting Machine Wattsan Core slide 3
Laser Tube Cutting Machine Wattsan Core slide 4
Laser Tube Cutting Machine Wattsan Core slide 5

Laser Pipe Cutting Machine Wattsan Core

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

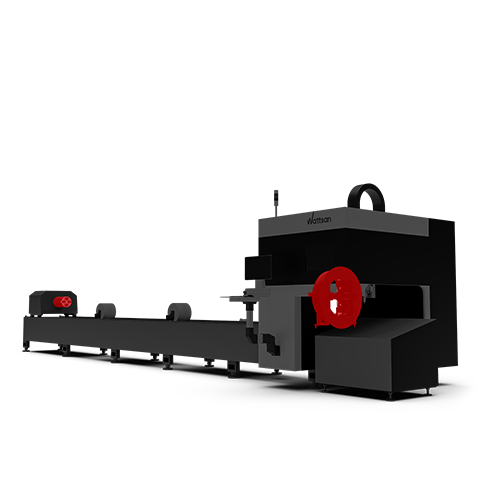

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

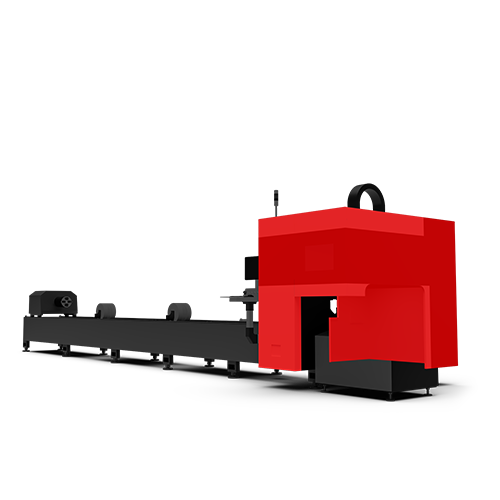

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

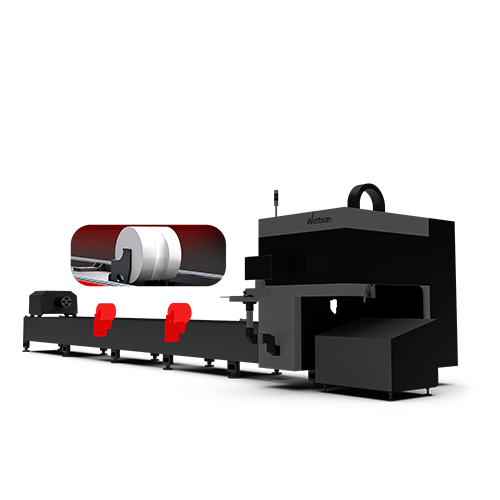

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

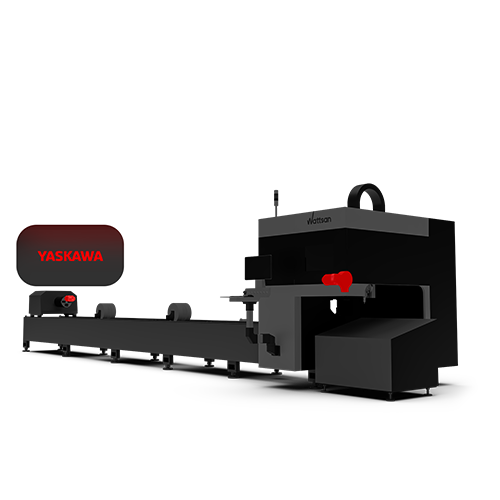

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Standard

For at forhindre røret i at svinge under skæreprocessen er der monteret 3 pneumatiske fluorplaststøtter på maskinens hoveddel. De giver pålidelig og præcis positionering af arbejdsemnet.
Fluoroplastiske støtter

.

.
Foran kan rørskæreren udstyres med en færdigvaremodtagelse, der er designet til retningsbestemt, ergonomisk aflæsning af arbejdsemner i sikker højde. Denne blok kan også udstyres med to fluorplaststøtter. Denne mulighed er valgfri og bruges i tilfælde af skæring af længere rør for at dæmpe vibrationer intensivt under behandlingen og opretholde en høj skærekvalitet.

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. Collimator module

  Det bruges til indsnævring og justering af laserstrålen. Det gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Det bør ikke udskiftes mere eller mindre end en gang om året.
1. Fokuseringsmodul med positionsstyring

  Justerer dynamisk fokaldistancen under drift for at sikre dybe snit af høj kvalitet.
2. Beskyttelsesglas

  Beskyttelsesglas beskytter den dyre fokuseringsoptik mod støv, snavs og gnister. Det øverste glas udskiftes sjældent. Det nederste beskyttelsesglas er den vigtigste forbrugsvare.
3. Induktionssensor

  Den opretholder den korrekte dysehøjde over materialet, hvilket sikrer et stabilt snit uanset materialets krumning.
1. Keramisk dyseadapter

  Den beskytter skærehovedet mod varme, der genereres under laserskæring.
2. Dyse

  Sørger for, at gasstrålen og laserstrålen er på linje for et bedre snit.

Erfaringer fra entusiastiske bloggere

Jeg er yderst tilfreds med apparatet! Den kraftige, forstærkede ramme reducerer slinger i valsen, hvilket er perfekt til gravering ved høje hastigheder. Jeg har brugt den til akrylglas, og resultaterne ser virkelig fede ud.

Heinrich Schüür
En fantastisk lasergraveringsmaskine, som uden besvær kan skære træ i store tykkelser. Jeg brugte den til både gravering og skæring, og maskinen fungerede fantastisk.

Il Makerstauratore
Denne lasergraveren kan gravere uten problemer. Så raskt og enkelt det er å tilpasse produkter!

Riccardo Muscarella
Maskinen har en helt flat overflate. Det gjør repetitivt arbeid enklere for meg!

Matteo Moras
Flott jobb gjort i løpet av en time. Takket være hastigheten til CO2-lasermaskinen.

Roberto D'Adago
Denne modellen er fantastisk, og laserpresisjonen er vanvittig, den er skarp som en barberhøvel!

Roger Jungo

Laser type:: Raycus / IPG

Laser hoved:: BOCI, Raytools

Laserkraft:: 15000-30000 W

Yderligere gas:: air, Oxygen, nitrogen, argon

Min. restlængde (hale):: 90 mm

Maks. rotationshastighed for borepatron:: 150/100/80 r/min

Maksimal acceleration:: 1.2 / 0.8 / 0.6 G

Repositioneringsnøjagtighed:: ±0.02 mm

XY-aksens struktur:: HIWIN Guides / Helical rack

Borepatronens diameter:: 160/240/360 mm

Min. indlæsningslængde:: 100 mm

Maks. længde på læsning:: 6000/9000/12000 mm

Maks. rørvægt:: 140/400/1500 kg

Maks. arbejdshastighed:: Depends on the material

Støtte:: Pneumatic

Højdekontrolsystem:: BCS100

Software:: FSCUT 3000DE (L/M/G)

Type endesensorer:: Height control system

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et kraftigt laserrør kan også være velegnet til dette formål. Man skal dog være opmærksom på, at tykkelsen på det metal, der skal skæres med en CO2-laser, er begrænset til 1,5 mm, mens en fiberoptisk laser kan skære op til 25 mm.
Omkostningerne ved en times laserskæring afhænger ikke kun af lasermaskinens effekt og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje et produktionslokale, omkostningerne og forbruget af elektricitet, omkostningerne ved selve materialet, mængden af skrot og maskinens nedetid og meget mere. For at kunne svare entydigt på spørgsmålet om prisen på en times laserskæring er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, hvilket resulterer i, at den smelter, og det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen på det materiale, der bearbejdes, og den ønskede bearbejdningshastighed. For eksempel vil en 1 kW-emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW-emitter vil skære det samme materiale med en hastighed på ca. 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den størst mulige kapacitet. Man kan dog sige, at det i dagens konkurrencesituation ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
