Laserrørskæremaskine Wattsan Heavy Duty Wattsan Heavy Duty

Laserkraft:: 15.000–30.000 W
Maskinstørrelse:: 28215 x 7344 x 2300 mm
Vægt:: 25.000 kg
Borepatronens diameter:: 360 / 550 / 640 mm
Maks. længde på læsning:: 6000 / 9000 / 12000 mm
Maks. rørvægt:: 1500 / 3000 kg

Alle egenskaber

Wattsan Heavy Duty laser-rørskæremaskine

Wattsan Heavy Duty er en rørlaserskæremaskine med 3 spændepatroner, der som standard er udstyret med et drejeligt laserhoved og fuldautomatisk rørfremføring. Den anvendes til alle typer rør. Maskinen kan skære rør af kulstofstål og rustfrit stål, kobber, aluminiumslegeringer og andre metaller.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

Beskyttelseskabine

Beskyttelseskabinen sikrer sikker drift og forhindrer forurening. Udsigtsvinduet er fremstillet af specielt beskyttelsesglas i overensstemmelse med de europæiske CE-standarder.

Den røg, der opstår ved skæringen, ledes gennem filtersystemet inde i kabinen, hvilket sikrer en miljøvenlig skæring uden at forurene det ydre miljø.
Spændepatroner foran, bagpå og i midten

Et særligt kendetegn ved Wattsan-rørskæreren er de 3 pneumatiske fastspændingspatroner (foran, bagpå og i midten). Patronerne roterer synkront og kan bevæges synkront eller hver for sig.

Maskinen er konstrueret til pålidelig fastspænding af tykvægget rør med en diameter på op til 640 mm og en vægt på op til 3000 kg (maskinen kan udstyres med spændebakker i de relevante diametre).
Opfølgning på servoen

Hjælpestøtten styres af en uafhængig servomotor, der bevæger den op og ned, hovedsageligt for at yde ekstra støtte ved overdreven deformation af lange, afskårne rør. Dette gælder især rør med lille diameter. Når den bageste spændepatron er flyttet til den rette position, kan hjælpestøtten sænkes for at undgå dette.
Servomotorer fra Yaskawa

Wattsan-rørskæreren er udstyret med Yaskawa-servomotorer. Fordelene ved servomotorer omfatter: dobbelt så stor pålidelighedsmargen, nem udskiftning i tilfælde af nedbrud, minimal vibration, letvægtskonstruktion, acceleration på op til 0,6 G og en maksimal spindelhastighed på op til 80 o/min.
Skråskæring op til 45 grader

Wattsan Heavy Duty er udstyret med et drejeligt skærehoved til skæring af rør og udstansning af huller op til 45 grader.

Denne funktion er uundværlig ved efterfølgende svejsning af stumpe-til-stumpe-rør, affasede rør, korte rør samt produkter, der er forbundet med fastgørelsesbolte. Det vil øge efterspørgslen efter produkter og udvide udvalget af bearbejdede emner.
Læse- og losseanlæg

Kraftigt udstyr med system til på- og aflæsning af tunge rør, der er effektivt og tidsbesparende og reducerer forberedelsestiden før produktionen. Forbedrer driftssikkerheden markant, sparer arbejdskraft og reducerer produktionsomkostningerne.

Dette system kan håndtere rør med en vægt på op til 3000 kg og en diameter på op til 640 mm

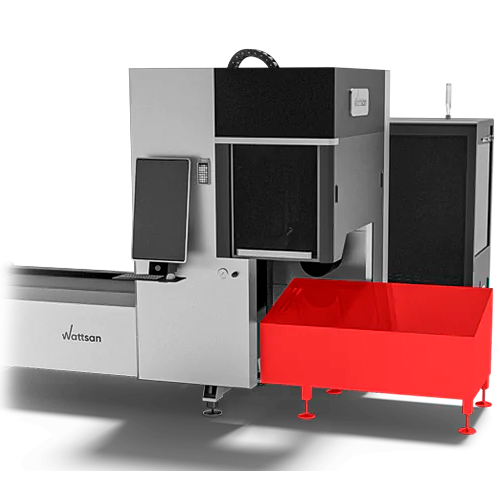

Standard

For at forhindre røret i at svinge under skæreprocessen er der monteret 3 pneumatiske fluorplaststøtter på maskinens hoveddel. De giver pålidelig og præcis positionering af arbejdsemnet.

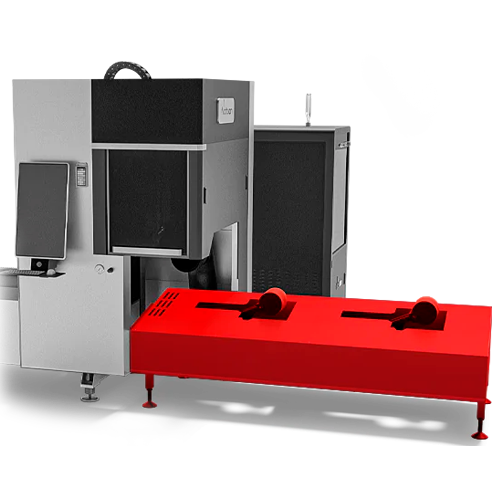

Fluoroplastiske støtter

Foran kan rørskæreren udstyres med en færdigvaremodtagelse, der er designet til retningsbestemt, ergonomisk aflæsning af arbejdsemner i sikker højde. Denne blok kan også udstyres med to fluorplaststøtter. Denne mulighed er valgfri og bruges i tilfælde af skæring af længere rør for at dæmpe vibrationer intensivt under behandlingen og opretholde en høj skærekvalitet.

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. Collimator module

  Det bruges til indsnævring og justering af laserstrålen. Det gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Det bør ikke udskiftes mere eller mindre end en gang om året.
1. Fokuseringsmodul med positionsstyring

  Justerer dynamisk fokaldistancen under drift for at sikre dybe snit af høj kvalitet.
2. Beskyttelsesglas

  Beskyttelsesglas beskytter den dyre fokuseringsoptik mod støv, snavs og gnister. Det øverste glas udskiftes sjældent. Det nederste beskyttelsesglas er den vigtigste forbrugsvare.
3. Induktionssensor

  Den opretholder den korrekte dysehøjde over materialet, hvilket sikrer et stabilt snit uanset materialets krumning.
1. Keramisk dyseadapter

  Den beskytter skærehovedet mod varme, der genereres under laserskæring.
2. Dyse

  Sørger for, at gasstrålen og laserstrålen er på linje for et bedre snit.

Erfaringer fra entusiastiske bloggere

Denne lasergraver kan gravere uden problemer. Hvor hurtigt og nemt det er at tilpasse produkter!

Riccardo Muscarella
Maskinen har en perfekt flad overflade. Det gør gentagende arbejde lettere for mig!

Matteo Moras
Fantastisk arbejde udført på under en time. Takket være hastigheden på CO2-lasermaskinen.

Roberto D'Adago
Denne model er fantastisk, og laserens præcision er vild – skarp som en ragekniv!

Roger Jungo

Maskinstørrelse:: 28215 x 7344 x 2300 mm

Vægt:: 25000 kg

Laserkraft:: 15000-30000 W

Laser hoved:: Raytools, BOCI

Laser type:: Raycus / IPG

Maksimal acceleration:: 0.6 / 0.4 G

Maks. rotationshastighed for borepatron:: 80 / 40 r/min

Støtte:: Servo follow-up

Maks. rørvægt:: 1500 / 3000 kg

Maks. længde på læsning:: 6000 / 9000 / 12000 mm

Min. indlæsningslængde:: 100 mm

Borepatronens diameter:: 360 / 550 / 640 mm

Maks. arbejdshastighed:: Depends on the material

Repositioneringsnøjagtighed:: ±0.02 mm

XY-aksens struktur:: HIWIN Guides / Helical rack

Yderligere gas:: Oxygen, air, argon, nitrogen

Type endesensorer:: Height control system

Software:: FSCUT 5000A

Højdekontrolsystem:: BCS100

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et kraftigt laserrør kan også være velegnet til dette formål. Man skal dog være opmærksom på, at tykkelsen på det metal, der skal skæres med en CO2-laser, er begrænset til 1,5 mm, mens en fiberoptisk laser kan skære op til 25 mm.
Omkostningerne ved en times laserskæring afhænger ikke kun af lasermaskinens effekt og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje et produktionslokale, omkostningerne og forbruget af elektricitet, omkostningerne ved selve materialet, mængden af skrot og maskinens nedetid og meget mere. For at kunne svare entydigt på spørgsmålet om prisen på en times laserskæring er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, hvilket resulterer i, at den smelter, og det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen på det materiale, der bearbejdes, og den ønskede bearbejdningshastighed. For eksempel vil en 1 kW-emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW-emitter vil skære det samme materiale med en hastighed på ca. 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den størst mulige kapacitet. Man kan dog sige, at det i dagens konkurrencesituation ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
