Máquina cortadora de fibra metálica WATTSAN 1530 A

Área de trabajo:: 1300x2500 mm
Potencia láser:: hasta 3000 W
Tamaño de la máquina:: 2850x2100x2300 mm
Peso:: 2300 kg
máx. velocidad de movimiento:: 40 m/min

Máquina de corte de metales por láser de fibra 1530 A

Cabina de protección
Cambio rápido de funciones
Estructura enmarcada
No requiere precorte
Alta precisión y velocidad

Máquina de corte de metales por láser de fibra 1530 A slide 1
Máquina de corte de metales por láser de fibra 1530 A slide 2
Máquina de corte de metales por láser de fibra 1530 A slide 3
Máquina de corte de metales por láser de fibra 1530 A slide 4
Máquina de corte de metales por láser de fibra 1530 A slide 5
Máquina de corte de metales por láser de fibra 1530 A slide 6
Máquina de corte de metales por láser de fibra 1530 A slide 7
Máquina de corte de metales por láser de fibra 1530 A slide 8
Máquina de corte de metales por láser de fibra 1530 A slide 9

Wattsan 1313 A cortadora de metal por láser

Esta máquina de corte de metal es más ligera que los modelos de las series E, S y HARD debido a que su bancada está construida con tubos de paredes gruesas. Su perfil más bajo contribuye a mejorar la estabilidad. Para aumentar aún más la durabilidad, la bancada está revestida con ladrillos refractarios y cuenta con carros desplegables para mayor comodidad.

El diseño aumenta tanto la durabilidad como la resistencia.

El diseño aumenta tanto la durabilidad como la eficiencia. Con un área de trabajo de 1300×1300 mm, esta máquina puede cortar chapas metálicas de hasta 3–4 mm de grosor de forma continua, 24 horas al día, 7 días a la semana. Aunque es la más pequeña de su serie, ofrece la misma potencia que los modelos más grandes. Destaca por su diseño compacto y fácil de usar, que la hace ideal para espacios reducidos. Puede procesar una gran variedad de metales, incluyendo acero inoxidable, acero al carbono, acero galvanizado, cobre y aluminio.

Esta máquina es ligera y compacta, y puede procesar una gran variedad de metales.

Este modelo ligero y compacto es más asequible, por lo que es accesible para las empresas más pequeñas y de nueva creación, manteniendo al mismo tiempo los altos estándares de calidad de Wattsan.

La máquina Wattsan es una de las mejores del mercado.

Materials

– corte

Acero al carbono
Acero inoxidable
Acero galvanizado
Aluminio
Cobre
Latón
Titanio

Configure el proceso de corte según su producción

El software CYPCUT dispone de controles sencillos y centrados en el usuario. Se han implementado funciones que simplifican y optimizan significativamente el proceso de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnología FLYCUT le permite determinar la trayectoria de corte más corta y eficiente, permitiendo un corte rápido de agujeros redondos y rectangulares en chapa de metal con espesores de hasta 1 mm. En este caso, el cabezal láser funciona sin subir ni bajar, lo que garantiza una alta velocidad de trabajo y ahorra gas. Este modo es adecuado si fabrica sistemas de ventilación.
Evita que las esquinas se fundan y aumenta la calidad de sus artículos terminados, ya que el cabezal del láser forma un bucle en cada esquina y no se detiene. Las esquinas resultantes son limpias y uniformes. La función RINGCUT es adecuada para materiales de mayor grosor o para cortar piezas con múltiples ángulos en las que la precisión es importante, por ejemplo, engranajes, moldeado de monogramas y veletas, artículos de recuerdo, etc.
Optimización profesional de la disposición de las piezas en la hoja, lo que resulta idóneo para la producción de productos promocionales. La función NESTING permite colocar las piezas en la hoja de la forma más eficaz y lo más juntas posible de forma que no queden espacios vacíos. Esto permite ahorrar material.
Ayuda a determinar con precisión la posición de la hoja en el área de trabajo mediante tres puntos de referencia. Basta con colocar el material en el campo de trabajo, establecer sus dimensiones en el programa y, a continuación, la máquina lo hará todo por sí misma. No es necesario que coloque el material perfectamente plano sobre la mesa.
Se utiliza para insertar microjuntas en la trayectoria de mecanizado para que las piezas no se encuentren sobre una nervadura. Al mismo tiempo, las piezas pueden retirarse fácilmente después del corte. Esto ayuda a evitar que el cabezal de trabajo choque con las piezas durante el trabajo. Esta función le permitirá producir piezas pequeñas para productos publicitarios y de recuerdo sin perderlas en el campo de trabajo.
Esta modalidad permite unir líneas que están muy juntas, es decir, las combina para que el cabezal láser no corte en el mismo sitio. Dicha función mejorará notablemente la productividad y reducirá el tiempo necesario para completar la operación. Es una función adecuada para la producción en serie, por ejemplo, en la fabricación de piezas en bruto, productos publicitarios y de recuerdo, etc.

Cortadoras de metal de Wattsan: olvídese de reparaciones y tiempos de inactividad

Vuela como un avión

El pórtico está hecho de aluminio de aviación. Proporciona alta durabilidad, rigidez, peso ligero, resistencia a la corrosión y a la oxidación, y una alta velocidad de movimiento. Eso ayuda al equipo a gestionar cargas pesadas y evitar deformaciones. Todo ello garantiza un funcionamiento duradero y sin problemas.
Sólido como un transbordador espacial

Las partes interiores de la cama y las cortinas desplegables están reforzadas con ladrillos refractarios. Éstos pueden soportar temperaturas de hasta 1720 °C, lo que es comparable a las temperaturas que puede absorber el transbordador espacial que se adentra en la atmósfera. Esto se hace para eliminar la posibilidad de deformaciones o de que el láser corte la propia bancada.
Segregación de funciones

Cuatro partes de la mesa componen la construcción modular de esta máquina. Proporciona protección contra los efectos térmicos. Además, aumenta la capacidad de soporte. En caso de necesidad de cambio, se puede cambiar fácilmente sólo la parte necesaria, no toda la mesa.

Cambiar la mesa.

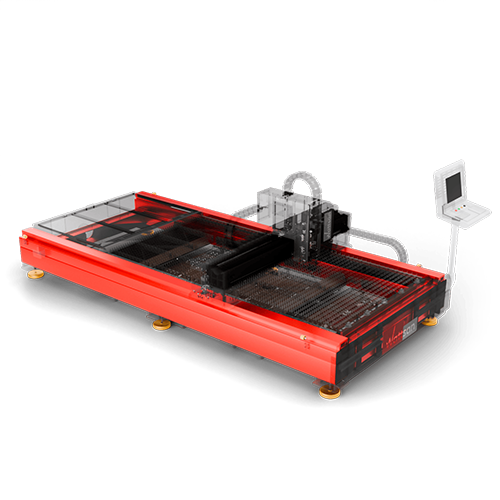

Ligero y estable

Este modelo tiene una cama inferior fabricada con tubos perfilados de pared gruesa. Esto hace que la estructura sea más ligera pero al mismo tiempo más estable; cuanto más cerca del suelo, mayor estabilidad. El bastidor también ha sido sometido a tratamiento térmico y fresado robotizado, como todos los de las máquinas Wattsan.

La estructura es de acero inoxidable.
Proteger la máquina del desgaste

El modelo está equipado con un sistema de engrase automático centralizado para mayor comodidad. Se encarga de todas las piezas móviles a intervalos regulares. Esta tecnología le permite preocuparse únicamente del nivel de aceite al tiempo que prolonga la vida útil de la máquina. También hay una función específica que avisa al sistema de control cuando se queda sin aceite.

El sistema de engrase automático centralizado se encarga de todas las piezas móviles a intervalos regulares.

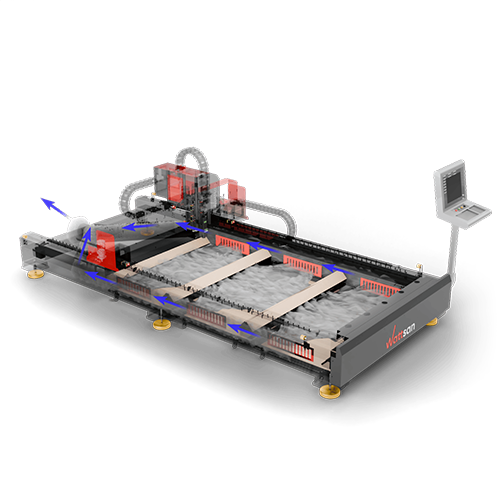

Eliminación eficaz del polvo

La máquina tiene un bastidor hueco en su base, donde hay rejillas, tres en los lados izquierdo y derecho, a través de las cuales se eliminan el polvo y el gas mediante una máquina de extracción situada al final del sistema. De este modo se aumenta el volumen de gas y polvo eliminados, al tiempo que se mantiene constante la capacidad total del sistema.

Serie E

Equipada con un bastidor electrosoldado de una sola pieza y un pórtico de tipo extrusión para altas aceleraciones. Adecuada para cortar metal laminado.

6-8 mm

Grosor del bastidor

80 m/min

Velocidad de desplazamiento

Aluminio

Material del pórtico

Hasta 1,5 kW

Potencia láser
Serie S

El pórtico de la serie S está reforzado con nervios de titanio. Perfecto para trabajar con grandes volúmenes de producción.

10-12 mm

Grosor del bastidor

120 m/min

Velocidad de desplazamiento

Aluminio + Titanio

Material del pórtico

Hasta 6 kW

Potencia láser
Versión HARD

La versión Hard tiene tres capas de protección térmica. Diseñado para trabajar a máxima velocidad y con grandes volúmenes de producción.

>16mm

Grosor del bastidor

Hasta 210 m/min

Velocidad de desplazamiento

Aluminio + Titanio

Material del pórtico

Hasta 20 kW

Potencia láser

Tabla de comparación

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidad (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latón (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipos de alta tecnología y precisión garantizada

Cubierta protectora

Protección de servomotores MITSUBISHI, reductores planetarios SHIMPO y guías HIWIN contra influencias externas.
Cubierta protectora del cabezal láser

Protege los principales componentes del cabezal láser.
Barra colectora con cables

La barra colectora permite guardar los cables eléctricos para el movimiento del portal.
Cadena de protección para la fibra óptica

La cadena protege el cable de fibra óptica y los hilos del cabezal láser.
Sensor de presión

Controla y regula la presión del gas para el cabezal láser.
Rodamientos HIWIN

El desplazamiento del cabezal láser se realiza mediante rodamientos Hiwin. Proporciona una conducción suave, gran capacidad de carga y bajo nivel de ruido.
Servomotores MITSUBISHI

Los servomotores MITSUBISHI tienen menor tamaño, el doble de vida útil, mínima vibración, aceleración de hasta 2G, fácil sustitución y mantenimiento.
Reductores planetarios SHIMPO

Los reductores SHIMPO convierten el par del servomotor y lo transmiten a los engranajes helicoidales, lo que acciona la carrera del portal y permite que se mueva con mayor suavidad.
Guías HIWIN

Las guías HIWIN tienen alta precisión y fiabilidad, baja fricción y son fáciles de instalar. Son sinónimo de la palabra fiabilidad. El montaje de los carriles-guía en el bastidor se realiza bajo la supervisión de expertos.
Raíles helicoidales LEAN

Ayudan a la máquina a soportar cargas a la velocidad requerida y garantizan el buen funcionamiento del portal. El montaje de los raíles helicoidales en el bastidor se realiza bajo la supervisión de especialistas.

Procedimiento de compra

Selección de equipo

Le ayudamos a elegir una máquina que se adapte a sus necesidades
Envío de factura

Acordamos el conjunto completo de la máquina y el envío de la factura con el coste final del equipo.
Pago

En su totalidad si la máquina está en stock. 50% por adelantado 50% a la entrega si la máquina no está en stock.
Revisamos la máquina

El control de calidad de 3 pasos: en la fábrica de Wattsan, en nuestro almacén en los Países Bajos, antes de la entrega.
Entrega o recogida

O una empresa de transporte o recoges la máquina en nuestro almacén.
Equipo de lanzamiento

Estamos aquí para ayudarte cuando necesites ayuda.

Cabezal láser adaptado a su aplicación

Las cortadoras de metal Wattsan están equipadas con cabezales láser de fabricantes muy conocidos como Raytools, BOCI y Precitec.

1. Conector QBH

  Es el nexo de unión entre el cable de fibra óptica y el cabezal láser. Evita la inversión del haz, protegiendo de esta forma la fuente láser.
2. Módulo colimador

  Sirve para estrechar y alinear el rayo láser. Hace que el haz láser sea apto para su posterior transmisión al módulo de enfoque. No debe cambiarse más de una vez al año o con menos frecuencia.
1. Módulo de enfoque con controlador de posición

  Cambio dinámico de la distancia focal durante el funcionamiento para garantizar cortes profundos y de calidad.
2. Vidrios de seguridad

  Los vidrios de seguridad protegen los costosos elementos ópticos de enfoque del polvo, la suciedad y las chispas. El cristal superior rara vez se sustituye. El cristal de seguridad inferior es el principal consumible.
3. Sensor de inducción

  Mantiene la altura correcta de la boquilla por encima del material lo que proporciona un corte uniforme independientemente de la curvatura del material.
1. Portaboquillas de cerámica

  Protege el cabezal de corte del calor generado durante el proceso de corte por láser.
2. Boquilla

  Garantiza que el chorro de gas y el rayo láser se encuentren alineados para un corte óptimo.
