Cortadora láser de tubos Wattsan Core Pro

Potencia láser:: 15000-30000 W
Diámetro del mandril:: 160/240/360 mm
Longitud máxima de carga:: 6000/9000/12000 mm
Peso máximo del tubo:: 140/400/1500 kg

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– corte

Acero al carbono
Acero inoxidable
Acero galvanizado
Aluminio
Cobre
Latón
Titanio

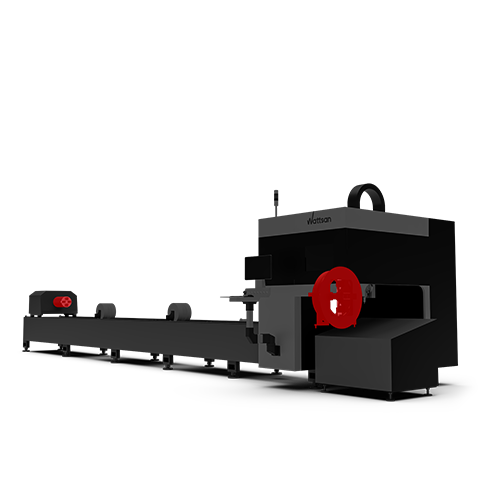

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

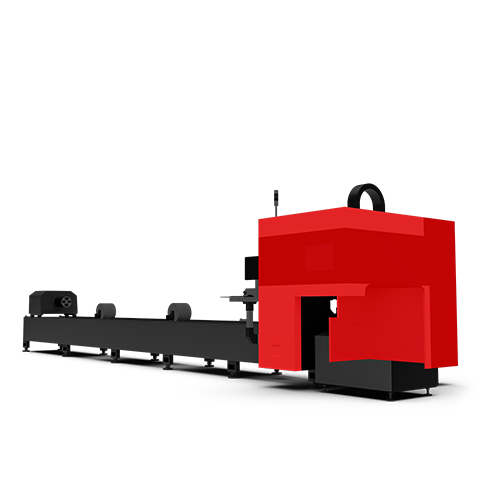

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

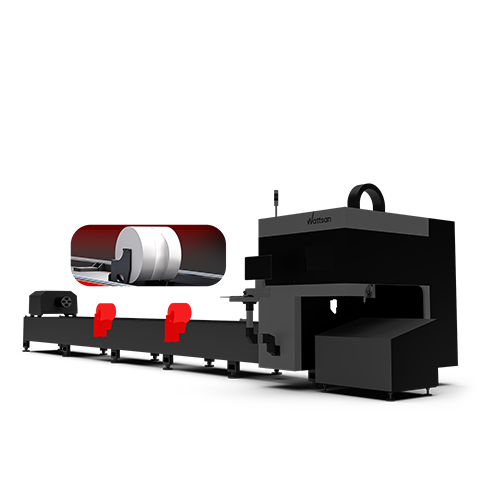

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.
Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Estándar

Para evitar que el tubo oscile durante el proceso de corte, se han implementado 3 soportes neumáticos de fluoroplástico en el cuerpo principal de la máquina. Proporcionan un posicionamiento fiable y preciso de la pieza de trabajo.

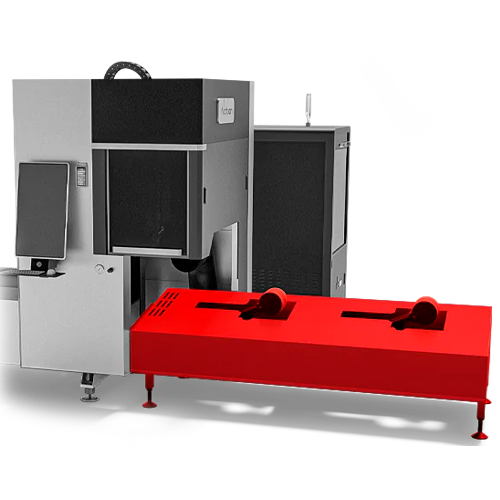

Soportes de fluoroplástico

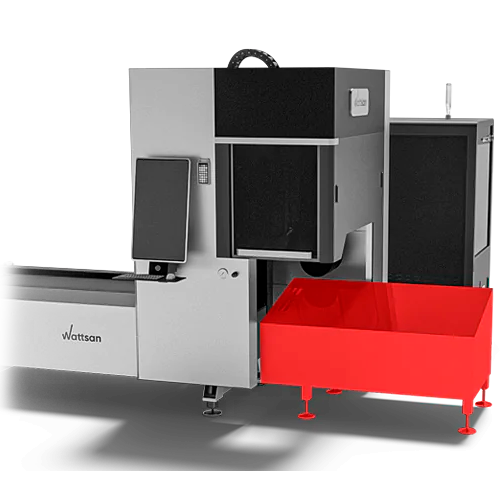

En la parte delantera, el cortatubos puede equiparse con una unidad de recepción de productos acabados diseñada para la descarga direccional y ergonómica de piezas a una altura segura. Este bloque también puede equiparse con dos soportes de fluoroplástico. Esta opción es opcional y se utiliza en el caso de corte de tubos más largos, para amortiguar intensamente las vibraciones durante el procesamiento y mantener una alta calidad de corte.

Procedimiento de compra

Selección de equipo

Le ayudamos a elegir una máquina que se adapte a sus necesidades
Envío de factura

Acordamos el conjunto completo de la máquina y el envío de la factura con el coste final del equipo.
Pago

En su totalidad si la máquina está en stock. 50% por adelantado 50% a la entrega si la máquina no está en stock.
Revisamos la máquina

El control de calidad de 3 pasos: en la fábrica de Wattsan, en nuestro almacén en los Países Bajos, antes de la entrega.
Entrega o recogida

O una empresa de transporte o recoges la máquina en nuestro almacén.
Equipo de lanzamiento

Estamos aquí para ayudarte cuando necesites ayuda.

Cabezal láser para sus tareas

Las cortadoras de metal Wattsan están equipadas con cabezales láser de fabricantes populares como Raytools, BOCI y Precitec.

Experiencias de blogueros entusiastas

Estoy muy contento con el aparato. Su potente marco reforzado reduce el bamboleo, lo que es perfecto para grabar a altas velocidades. Lo he estado utilizando para vidrio acrílico y los resultados son realmente geniales.

Heinrich Schüür
Un Lasergravier di grande qualità, che permette di ottenere anche grandi immagini di legno. L'ho utilizzato sia per la lavorazione del legno che per la lavorazione del legno, e il suo funzionamento è stato fantastico.

Il Makerstauratore
La maquina láser puede grabar sin ningún problema. ¡Qué rápido y fácil es poder personalizar los productos!

Riccardo Muscarella
La máquina tiene una superficie totalmente plana. ¡Me facilita el trabajo por repetición!

Matteo Moras
Un trabajo excelente realizado en una hora. Gracias a la rapidez de la máquina láser de CO2.

Roberto D'Adago
Este modelo es genial, y la precisión del láser, flipo! ¡da un mejor resultado que una cuchilla de afeitar!

Roger Jungo

Potencia láser:: 15000-30000 W

cabeza láser:: BOCI, Raytools

Tipo de láser:: Raycus / IPG

Estructura del eje XY:: HIWIN Guides / Helical rack

Diámetro del mandril:: 160/240/360 mm

Longitud mínima de carga:: 100 mm

Longitud máxima de carga:: 6000/9000/12000 mm

Peso máximo del tubo:: 140/400/1500 kg

máx. velocidad de trabajo:: Depends on the material

Ayuda:: Pneumatic

gasolina adicional:: air, argon, nitrogen, Oxygen

Longitud residual mínima (cola):: 90 mm

Velocidad máxima de rotación del plato:: 150/100/80 r/min

Aceleración máxima:: 1.2 / 0.8 / 0.6 G

Precisión de reposicionamiento:: ±0.02 mm

Software:: FSCUT 3000DE (L/M/G)

Sistema de control de altura:: BCS100

Tipo de sensores finales:: Height control system

Haga preguntas

Un láser de fibra óptica es el más adecuado para cortar metal, pero un láser de CO2 especialmente equipado con un tubo láser de alta potencia también puede ser adecuado para este fin. Sin embargo, hay que tener en cuenta que el grosor del metal para cortar con un láser de CO2 está limitado a 1,5 mm, mientras que un láser de fibra óptica es capaz de cortar hasta 25 mm.

El láser de fibra óptica es el más adecuado para cortar metal.
El coste de una hora de corte por láser depende no sólo de la potencia de la máquina láser y la velocidad de su funcionamiento, sino también de una serie de otros factores, tales como: las habilidades profesionales del operador de la máquina, el coste de alquiler de una sala de producción, el coste y el consumo de electricidad, el coste del propio material, la cantidad de chatarra y el tiempo de inactividad de la máquina, y mucho más. Para responder de forma inequívoca a la pregunta sobre el coste de una hora de corte por láser, es necesario tener en cuenta todos estos parámetros.

El coste de una hora de corte por láser puede variar de una empresa a otra.
Se aplica un rayo láser enfocado a la superficie metálica, como resultado de lo cual se funde, el material fundido es soplado fuera de la zona de corte con la ayuda de un gas auxiliar.
La potencia del emisor láser depende del grosor del material a procesar y de la velocidad de procesamiento deseada. Por ejemplo, un emisor de 1 kW cortará acero inoxidable de 1 mm de grosor a una velocidad de 13 m/min, y un emisor de 3 kW cortará el mismo material a una velocidad de unos 35 m/min. Aquí todo depende del presupuesto y de la conveniencia de utilizar la máxima capacidad posible. Aunque se puede decir que en la realidad competitiva actual no tiene sentido comprar una máquina láser con una potencia inferior a 1 kW.
