Macchina da taglio in fibra di metallo WATTSAN 1530 TABLECHANGE

Area di lavoro:: 1500x3000 mm
Potenza del laser:: fino a 6000 W
Massimo velocità di movimento:: 100/120 m/min

Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE

Sistema di controllo Cypcut/Cyptube
Sistema di cambio tavola
Rulli di caricamento
Struttura rinforzata
3 anni di garanzia sull'emettitore

Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 1
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 2
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 3
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 4
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 5
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 6
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 7
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 8
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 9
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 10
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 11
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 12
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 13
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 14
Macchina per il taglio dei metalli in fibra WATTSAN 1530 TABLECHANGE slide 15

Macchina laser Wattsan 1530 Tablechange — aumenta la velocità di lavoro di 1,5 volte

La macchina laser WATTSAN 1530 TABLECHANGE lavora con acciaio inossidabile e al carbonio, rame, alluminio, titanio e altri materiali.

WATTSAN 1530 TABLECHANGE è dotata di un tavolo di scambio automatico. Il tavolo di scambio consente di effettuare un funzionamento continuo della macchina senza sprecare tempo per caricare e scaricare i prodotti. Mentre una lamiera viene tagliata su un tavolo, l'operatore raccoglie i prodotti finiti sul secondo tavolo e prepara la lamiera successiva. In questo modo si risparmia tempo sul carico del materiale e si aumenta l'efficienza del lavoro di 1,5 volte. Questa macchina è stata a lungo utilizzata nella costruzione di aerei, nell'ingegneria meccanica, nell'industria leggera e nella produzione di apparecchiature mediche.

La macchina è dotata di un emettitore laser a stato solido tra cui scegliere: Max/Raycus/IPG. Tutti e tre i tipi di emettitori hanno una durata di circa 100.000 ore. Ciò significa più di 11 anni di funzionamento continuo.

Il tavolo di scambio automatico ha dimensioni di 1500x3000 mm per le lamiere. Il tavolo è realizzato con un margine di sicurezza e il suo grande peso smorza le vibrazioni. Per una maggiore stabilità, è possibile installare supporti per le vibrazioni.

Materials

– taglio

Acciaio al carbonio
Acciaio inossidabile
Acciaio zincato
Alluminio
Rame
Ottone
Titanio

Adatta il tuo processo di taglio alla tua produzione

Il software CYPCUT ha controlli semplici e intuitivi. Sono state implementate funzioni che semplificano e ottimizzano notevolmente il processo di taglio.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnologia FLYCUT consente di determinare il percorso di taglio più breve ed efficiente, che consente di tagliare rapidamente fori rotondi e rettangolari in lamiere sottili fino a 1 mm di spessore. Allo stesso tempo, la testa laser funziona senza alzarsi e abbassarsi, il che offre un'elevata velocità e fa risparmiare gas. Questa modalità è adatta se la tua produzione si usa nella produzione di sistemi di ventilazione.
Previene la fusione degli angoli e migliora la qualità del prodotto facendo girare la testa del laser ad ogni angolo e non fermandosi. Ottieni angoli puliti e uniformi. La funzione RINGCUT è adatta per lavorare con materiali più spessi o quando si tagliano prodotti con più angolazioni dove la precisione è importante, come ingranaggi, monogrammi e banderuole meteorologiche, souvenir, ecc.
Ottimizzazione professionale della disposizione delle parti sul foglio, adatta alla produzione di prodotti promozionali. La funzione NESTING consente di disporre le parti sulla lamiera nel modo più efficiente possibile e il più vicino possibile l'una all'altra in modo che non vi siano spazi vuoti. Ciò consente di risparmiare materiale.
Consente di determinare con precisione la posizione del foglio sull'area di lavoro mediante tre punti di controllo. Basta mettere il materiale sul campo di lavoro, impostarne le dimensioni nel programma, e poi la macchina farà tutto da sola. Non è necessario disporre il materiale in modo perfettamente uniforme sul tavolo.
Utilizzato per inserire microconnessioni nel percorso utensile in modo che le parti non finiscano sul bordo. In questo caso, le parti dopo il taglio sono abbastanza facili da ottenere. Ciò evita che la testa di lavoro entri in collisione con le parti durante il processo. Questa funzione ti permetterà di produrre minuterie per prodotti promozionali e souvenir senza perderle sul campo di lavoro.
Questa modalità consente di collegare linee vicine tra loro, ovvero le combina in modo che la testa laser non tagli nello stesso punto. Questa funzione migliorerà notevolmente le prestazioni e ridurrà il tempo di funzionamento. Questa funzione è adatta per la produzione di massa, ad esempio nella produzione di spazi vuoti, prodotti pubblicitari e souvenir, ecc.

Taglierine per metalli di Wattsan: dimenticate le riparazioni e i tempi di inattività

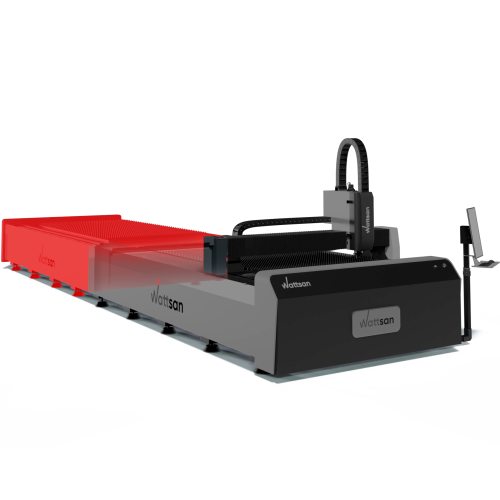

Cambio tavola

I cambi tavola assicurano il funzionamento continuo della macchina e non fanno perdere tempo nel caricare e scaricare il prodotto. Mentre un tavolo taglia una lamiera, l'operatore sul secondo tavolo carica il prodotto finito e prepara la lamiera successiva. In questo modo, il tavolo intercambiabile accelera il processo di produzione della metà.

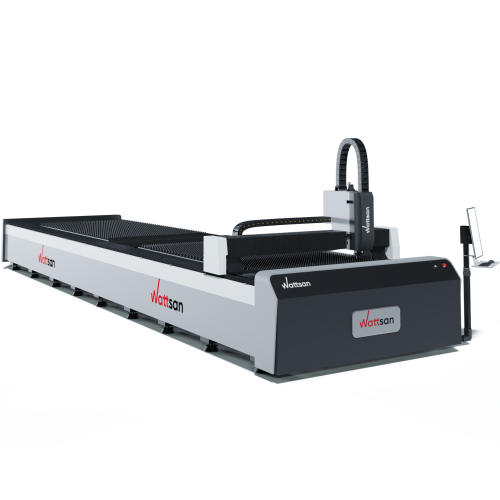

Costruzione rigida

Durante il processo di progettazione, sono stati eseguiti tutti i tipi di test di carico statico e dinamico per determinare le deformazioni massime consentite del tavolo e del letto, al fine di mantenere la corretta geometria della struttura. Grazie alla configurazione scelta, il carico massimo sul tavolo è aumentato di 800 kg di peso distribuito. Ciò consente di lavorare materiali di spessore fino a 15 mm con una qualità di taglio di +-0,01 mm in modalità 24/7, e garantisce al telaio una durata fino a 10 anni.

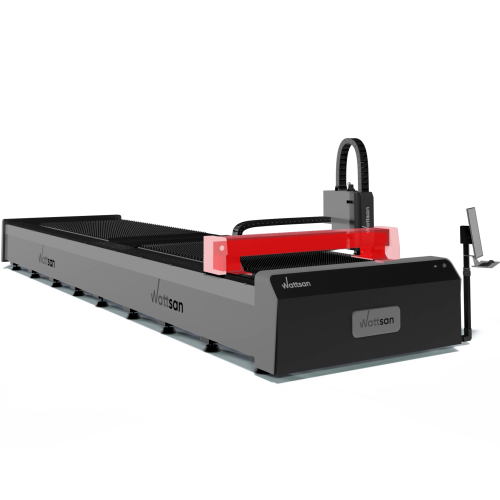

Tipo di telaio adatto all'applicazione

Grazie al portale in alluminio e alla costruzione accuratamente calcolata dai nostri ingegneri, la macchina è completamente assicurata contro deformazioni e rotture. Le macchine Wattsan utilizzano tre tipi di portale a seconda dell'applicazione: portale in alluminio di 3a generazione, portale in alluminio leggero con standard ZL101A e GB/T17 e alluminio con titanio per velocità superiori a 120 m/min.
Rigidità e stabilità

La serie S è dotata di un basamento interamente saldato con una sezione trasversale di 9-12 mm, che consente di tagliare metalli di spessore fino a 10 mm. I telai Wattsan sono all'avanguardia, progettati per evitare le vibrazioni alle velocità e alle accelerazioni di progetto. Il telaio viene montato su supporti antivibranti o ancorato a una piastra di cemento di 50 cm di spessore.

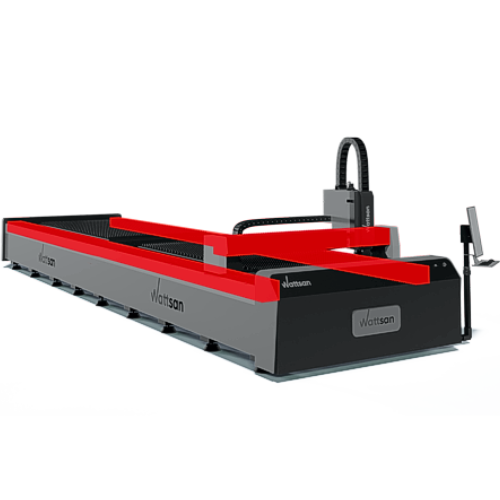

Doppia protezione delle guide

Le macchine Wattsan sono dotate di una speciale protezione metallica della superficie corrugata della macchina per mantenere ulteriormente la pulizia delle guide di scorrimento, risparmiando tempo e denaro per la sostituzione del parapolvere.

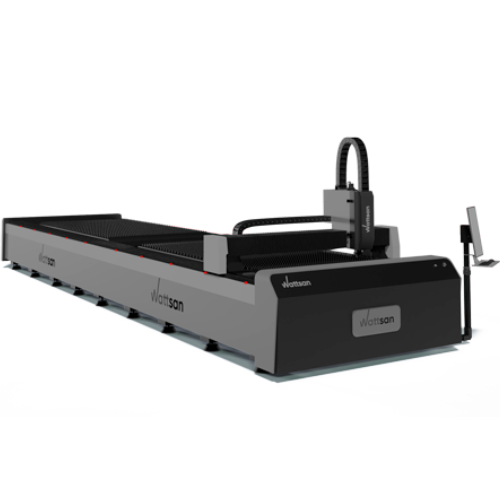

Rulli di caricamento

Il tavolo di lavoro è dotato di diversi cuscinetti a sfera per facilitare il caricamento del foglio sul tavolo. I rulli possono essere montati sulla parte anteriore, posteriore o laterale della macchina, a seconda delle esigenze. Il rullo viene sollevato sopra il piano di taglio in modo da garantire un'alimentazione ottimale. Uno dei vantaggi più importanti di questo sistema di alimentazione è quello di evitare di graffiare il materiale.

Serie E

Dotata di un telaio elettrosaldato in un unico pezzo e di un portale a estrusione per elevate accelerazioni. Adatta al taglio di metalli laminati.

6-8 mm

Spessore del telaio

80 m/min

Velocità di traslazione

Alluminio

Materiale del portale

Fino a 1,5 kW

Potenza laser
Serie S

Il portale della serie S è rinforzato con nervature in titanio. Perfetto per lavorare con grandi volumi di produzione.

10-12 mm

Spessore del telaio

120 m/min

Velocità di traslazione

Alluminio + Titanio

Materiale del portale

Fino a 6 kW

Potenza laser
Versione HARD

La versione Hard ha tre strati di protezione termica. Progettato per lavorare alla massima velocità e con grandi volumi di produzione.

>16 mm

Spessore del telaio

Fino a 210 m/min

Velocità di traslazione

Alluminio + Titanio

Materiale del portale

Fino a 20 kW

Potenza laser

Tavola di comparazione

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocità (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Ottone (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Attrezzature ad alta tecnologia e precisione la precisione verificata sono garantite

Carenatura

Protezione di servomotori MITSUBISHI, riduttori epicicloidali SHIMPO e guide HIWIN da influenze esterne.
Copertura protettiva per testa laser

Protegge i componenti principali della testa laser.
Barra con fili

La barra consente di risparmiare cavi elettrici per la movimentazione del portale.
Circuito di protezione per fibra ottica

La catena protegge il cavo in fibra ottica e i fili per la testa laser.
Misuratore di pressione

Controlla e regola la pressione del gas per la testa laser.
Cuscinetti HIWIN

Il movimento della testa laser è effettuato da cuscinetti Hiwin. Fornisce un funzionamento regolare, un'elevata capacità di carico e un basso livello di rumorosità.
Servomotori MITSUBISHI

I servomotori MITSUBISHI hanno dimensioni ridotte, durata doppia, vibrazioni minime, accelerazione fino a 2G, facilità di sostituzione e manutenzione.
Riduttori epicicloidali SHIMPO

I riduttori SHIMPO convertono la coppia dal servomotore e la trasferiscono all'ingranaggio elicoidale, che aziona la corsa del portale e gli consente di muoversi più agevolmente.
Guide HIWIN

Le guide HIWIN hanno alta precisione e affidabilità, basso attrito e facilità di installazione. Sono sinonimo di affidabilità. L'installazione delle guide a rotaia sul telaio è sotto la supervisione di specialisti!
Cremagliere elicoidali LEAN

Aiutano la macchina a sopportare i carichi alla velocità richiesta e assicurano il buon funzionamento del portale. L'installazione di binari elicoidali sul telaio viene supervisionata da specialisti!

Procedura di acquisto

Selezione dell'attrezzatura

Vi assistiamo nella scelta di una macchina che soddisfi le vostre esigenze
Invio fattura

Concordiamo il set completo della macchina e inviamo la fattura con il costo finale dell'attrezzatura.
Pagamento

Intero se la macchina è in stock. 50% in anticipo 50% alla consegna se la macchina non è in stock.
Controlliamo la macchina

Il controllo di qualità in 3 fasi: nello stabilimento di Wattsan, nel nostro magazzino nei Paesi Bassi, prima della consegna.
Consegna o ritiro

Un'azienda di trasporti o ritiri la macchina dal nostro magazzino.
Attrezzatura di varo

Siamo qui per assisterti ogni volta che hai bisogno di supporto.

Testa laser per le tue esigenze

Le frese per metallo Wattsan sono dotate di teste laser di produttori famosi come Raytools, BOCI e Precitec.

1. Connettore QBH

  È l'anello di collegamento tra il cavo in fibra ottica e la testa laser. Impedisce l'inversione del raggio, proteggendo così la sorgente laser.
2. Modulo collimatore

  Utilizzato per restringere e appiattire il raggio laser. Rende il raggio laser adatto per l'ulteriore trasmissione al modulo di focalizzazione. Non dovrebbe essere cambiato più di una volta all'anno o meno.
1. Modulo di messa a fuoco con regolatore di posizione

  Cambio dinamico della lunghezza focale durante il funzionamento per garantire tagli profondi e di alta qualità.
2. Vetro protettivo

  I vetri protettivi proteggono le costose ottiche di messa a fuoco da polvere, sporco e scintille. Il vetro superiore viene sostituito raramente. Il vetro protettivo inferiore è il materiale di consumo principale.
3. Sensore induttivo

  Mantiene la giusta altezza dell'ugello sopra il materiale, garantendo un taglio stabile indipendentemente dalla curvatura del materiale.
1. Portaugello in ceramica

  Protegge la testa di taglio dal calore generato durante il processo di taglio laser.
2. Ugello

  Fornisce la posizione del getto di gas e del raggio laser sulla stessa linea per un taglio migliore.

Esperienze di blogger entusiasti

Sono estremamente soddisfatto del dispositivo! Il suo potente telaio rinforzato riduce le oscillazioni, il che è perfetto per incidere ad alta velocità. L'ho utilizzato per il vetro acrilico e i risultati sono davvero eccellenti.

Heinrich Schüür
Un ottimo incisore laser in grado di tagliare con facilità grandi spessori di legno. L'ho utilizzato sia per l'incisione che per il taglio e la macchina ha funzionato meravigliosamente.

Il Makerstauratore
Questo incisore laser può incidere senza problemi. Quanto è facile e veloce personalizzare i prodotti!

Riccardo Muscarella
La macchina ha una superficie perfettamente piana. Mi facilita il lavoro ripetitivo!

Matteo Moras
Ottimo lavoro eseguito in un'ora. Grazie alla velocità della macchina laser CO2.

Roberto D'Adago
Questo modello è fantastico e la precisione del laser è pazzesca, è affilato come un rasoio!

Roger Jungo

Area di lavoro:: 1500x3000 mm

Telaio:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Potenza del laser:: up to 6000 W

Testa laser:: Raytools/Precitec/WSX

Tipo laser:: Raycus / MAX Photonics / IPG

Potenza del motore XY:: 1000/1500 W

Struttura dell'asse XY:: Guides HIWIN / Helical rack LEAN / Leitesen

Struttura dell'asse Z:: HIWIN Guides / Ball Screws

Sensore di altezza:: Automatic capacitive

Sistema di ingrassaggio:: Automatic centralized, semi-automatic

Massimo velocità di movimento:: 100/120 m/min

Massimo velocità di lavoro:: Depends on the material

Gas aggiuntivo:: air, argon, nitrogen, Oxygen

Precisione di riposizionamento:: ±0.02 mm

Z Potenza motore W:: 400 W

Sistema di controllo:: FSCUT 2000

Cambio automatico dei piani di lavoro:: Yes

Elettricità di potenza:: Schneider

Software:: FSCut

Sistema di controllo dell'altezza:: BCS100

Tipo di sensori finali:: Inductive

Risposte alle domande

Un laser a fibra ottica è più adatto per il taglio del metallo, ma anche un laser CO2 appositamente attrezzato con un tubo laser ad alta potenza può essere adatto a questo scopo. Tuttavia, va tenuto presente che lo spessore del metallo per il taglio con un laser CO2 è limitato a 1,5 mm, mentre un laser a fibra ottica è in grado di tagliare fino a 25 mm.
Il costo di un'ora di taglio laser dipende non solo dalla potenza della macchina laser e dalla velocità del suo funzionamento, ma anche da una serie di altri fattori, quali: le capacità professionali dell'operatore della macchina, il costo del noleggio di un sala di produzione, il costo e il consumo di energia elettrica, il costo del materiale stesso, la quantità di scarti e tempi di fermo macchina e molto altro. Per rispondere in modo univoco alla domanda sul costo di un'ora di taglio laser, è necessario tenere conto di tutti questi parametri.
Un raggio laser focalizzato viene applicato alla superficie metallica, a seguito della quale si scioglie, il materiale fuso viene espulso dalla zona di taglio con l'aiuto di un gas ausiliario.
La potenza dell'emettitore laser dipende dallo spessore del materiale in lavorazione e dalla velocità di lavorazione desiderata. Ad esempio, un emettitore da 1 kW taglierà acciaio inossidabile spesso 1 mm a una velocità di 13 m/min, e un emettitore da 3 kW taglierà lo stesso materiale a una velocità di circa 35 m/min. Qui tutto dipende dal budget e dall'opportunità di utilizzare la massima capacità possibile. Anche se si può dire che nelle realtà competitive odierne non ha senso acquistare una macchina laser con una potenza inferiore a 1 kW.
