Maszyna do cięcia włókien metalowych WATTSAN 1530 A

Miejsce pracy:: 1300x2500 mm
Moc lasera:: do 3000 W
Rozmiar maszyny:: 2850x2100x2300 mm
Waga:: 2300 kg
Maks. prędkość ruchu:: 40 m/min

Wszystkie cechy

Laserowa maszyna do cięcia metalu 1530 A

Kabina ochronna
Szybkie przełączanie funkcji
Konstrukcja ramowa
Nie jest wymagane wstępne cięcie
Wysoka precyzja i szybkość

Laserowa maszyna do cięcia metalu 1530 A slide 1
Laserowa maszyna do cięcia metalu 1530 A slide 2
Laserowa maszyna do cięcia metalu 1530 A slide 3
Laserowa maszyna do cięcia metalu 1530 A slide 4
Laserowa maszyna do cięcia metalu 1530 A slide 5
Laserowa maszyna do cięcia metalu 1530 A slide 6
Laserowa maszyna do cięcia metalu 1530 A slide 7
Laserowa maszyna do cięcia metalu 1530 A slide 8
Laserowa maszyna do cięcia metalu 1530 A slide 9

Laserowa wycinarka do metalu Wattsan 1313 A

Ta maszyna do cięcia metalu jest lżejsza niż modele z serii E, S i HARD, ponieważ jej łoże jest zbudowane z grubościennych rur. Jego niższy profil przyczynia się do zwiększenia stabilności. Aby jeszcze bardziej zwiększyć trwałość, łoże jest wyłożone cegłami ogniotrwałymi i wyposażone w wysuwane wózki dla wygody.

Konstrukcja zwiększa zarówno trwałość, jak i wydajność. Dzięki obszarowi roboczemu wynoszącemu 1300 mm, maszyna ta może ciąć blachy o grubości do 3 mm w sposób ciągły, 24 godziny na dobę, 7 dni w tygodniu. Choć jest to najmniejsza maszyna z tej serii, zapewnia taką samą moc jak większe modele. Wyróżnia się kompaktową i przyjazną dla użytkownika konstrukcją, dzięki czemu idealnie nadaje się do małych przestrzeni. Może przetwarzać różne metale, w tym stal nierdzewną, stal węglową, stal ocynkowaną, miedź i aluminium.

Ten lekki i kompaktowy model jest bardziej przystępny cenowo, dzięki czemu jest dostępny dla mniejszych i początkujących firm, przy jednoczesnym zachowaniu wysokich standardów jakości Wattsan.

Materials

– ciąć

Stal węglowa
Stal nierdzewna
Stal galwanizowana
Aluminium
Miedź
Mosiądz
Tytan

Dostosuj proces cięcia do swojej produkcji

Oprogramowanie CYPCUT ma proste sterowanie zorientowane na użytkownika. Zaimplementowane funkcje znacznie upraszczają i optymalizują proces cięcia.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Technologia FLYCUT pozwala wyznaczyć najkrótszą i najbardziej efektywną trajektorię cięcia umożliwiając szybkie wycinanie otworów okrągłych i prostokątnych w blachach o grubości do 1 mm. W tym przypadku głowica laserowa pracuje bez podnoszenia i opuszczania, co zapewnia dużą prędkość pracy i oszczędność gazu. Ten tryb jest odpowiedni, jeśli produkujesz systemy wentylacyjne.
Zapobiega topnieniu narożników i podnosi jakość wytwarzanych produktów dzięki głowicy laserowej zapętlającej się w każdym narożniku i nie zatrzymującej się. Uzyskane narożniki są wyraźne i równe. Funkcja RINGCUT nadaje się do pracy z grubszymi materiałami lub do wycinania produktów o wielu narożnikach, gdzie ważna jest precyzja, np. koła zębate, monogramy, pamiątki itp.
Profesjonalna optymalizacja ułożenia części na arkuszu odpowiednim do produkcji artykułów promocyjnych. Funkcja NESTING pozwala na jak najbardziej efektywne ułożenie części na arkuszu i możliwie blisko siebie, tak aby nie było żadnych przerw. Umożliwia to zapisywanie materiału.
Umożliwia precyzyjne określenie położenia arkusza w obszarze roboczym za pomocą trzech punktów odniesienia. Wystarczy umieścić materiał na obszarze roboczym, określić jego wymiary w programie, a maszyna zrobi wszystko sama. Nie trzeba idealnie układać materiału na stole.
Służy do umieszczania mikrozłączy w ścieżce obróbki, tak aby części nie opadały na bok. W takim przypadku łatwo jest usunąć części po cięciu. Dzięki temu głowica robocza nie koliduje z częściami podczas pracy. Funkcja ta umożliwia produkcję małych części do produktów promocyjnych i pamiątkowych bez utraty ich w obszarze pracy.
Tryb ten pozwala na łączenie linii znajdujących się blisko siebie, czyli tak, aby głowica lasera nie przecinała w tym samym miejscu. Ta funkcja znacznie poprawi wydajność i skróci czas operacji. Funkcja ta nadaje się do produkcji masowej, na przykład przy wytwarzaniu detali, produktów promocyjnych, pamiątkowych itp.

Przecinarki do metalu od Wattsan - zapomnij o naprawach i przestojach

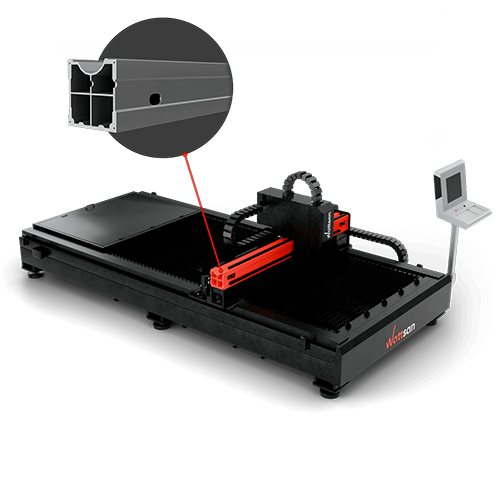

Leci jak samolot

Brama wykonana jest z aluminium lotniczego. Zapewnia ono wysoką trwałość, sztywność, niewielką wagę, odporność na korozję i utlenianie oraz dużą prędkość ruchu. Pomaga to sprzętowi radzić sobie z dużymi obciążeniami i zapobiegać deformacjom. Wszystko to gwarantuje długotrwałą i bezawaryjną pracę.

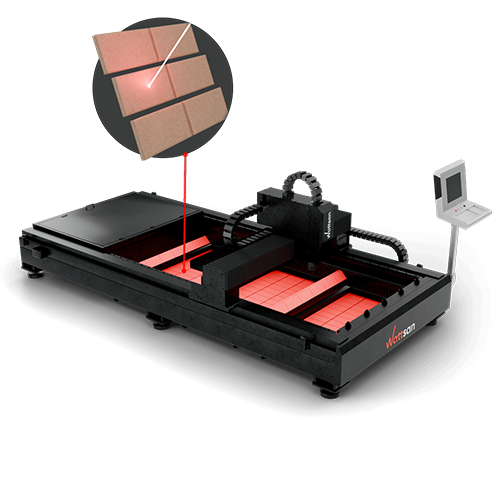

Solidny jak prom kosmiczny

Wewnętrzne części łóżka i rozkładane loże są wzmocnione cegłami ogniotrwałymi. Mogą one wytrzymać temperatury do 1720 stopni Celsjusza, co jest porównywalne z temperaturami, które mogą być pochłaniane przez prom kosmiczny, który wchodzi w atmosferę. Ma to na celu wyeliminowanie potencjalnego odkształcenia lub możliwości przecięcia łóżka przez laser.
Segregacja obowiązków

Cztery części stołu tworzą modułową konstrukcję tej maszyny. Zapewnia to ochronę przed efektami termicznymi. Zwiększa to również możliwości konserwacji. W przypadku konieczności zmiany, można łatwo wymienić tylko potrzebną część, a nie cały stół.

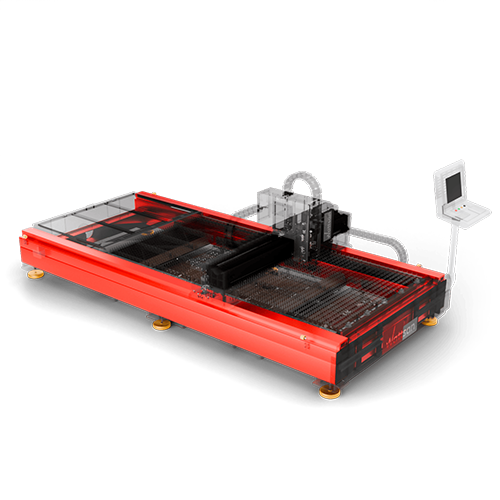

Lekki i stabilny

Ten model ma dolne łóżko wykonane z grubościennych rur profilowanych. Dzięki temu konstrukcja jest lżejsza, ale jednocześnie bardziej stabilna; im bliżej podłogi, tym lepsza stabilność. Rama została również poddana obróbce cieplnej i zrobotyzowanemu frezowaniu, podobnie jak wszystkie inne maszyny Wattsan.

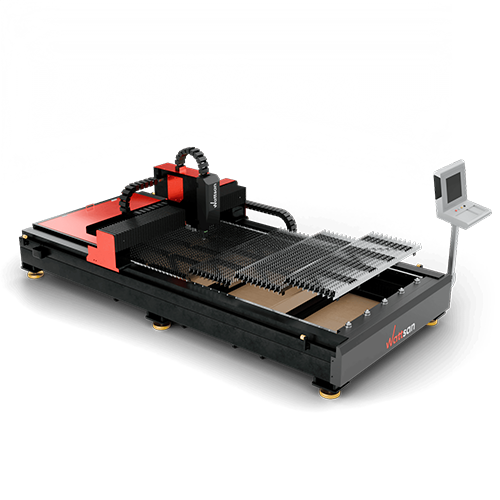

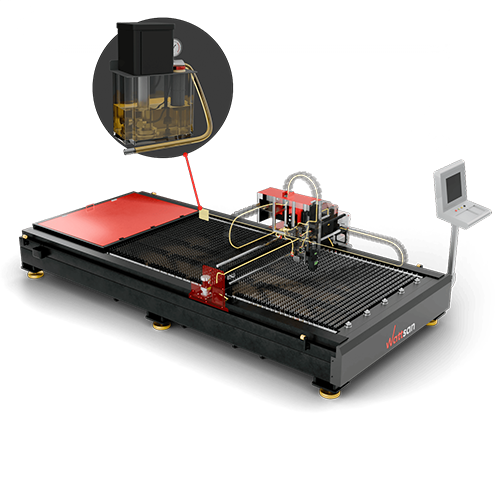

Zabezpiecz urządzenie przed zużyciem

Model ten jest wyposażony w scentralizowany automatyczny system smarowania, który zapewnia dodatkową wygodę. Dba on o wszystkie ruchome części w regularnych odstępach czasu. Technologia ta pozwala martwić się jedynie o poziom oleju, jednocześnie wydłużając żywotność maszyny. Istnieje również specjalna funkcja, która ostrzega system sterowania, gdy skończy się olej.

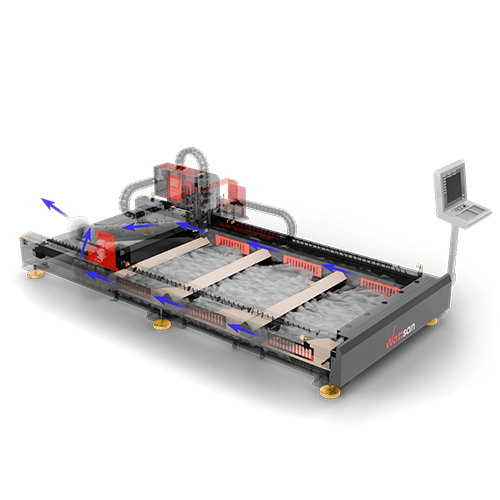

Wydajne usuwanie pyłu

Urządzenie ma pustą ramę u podstawy, w której znajdują się kratki, po trzy z lewej i prawej strony, przez które pył i gaz są usuwane za pomocą maszyny wyciągowej na końcu systemu. Zwiększa to objętość usuwanego gazu i pyłu przy jednoczesnym utrzymaniu całkowitej wydajności systemu na stałym poziomie.

Seria E

Wyposażona w jednoczęściową ramę spawaną elektrycznie i portal typu wytłaczanego zapewniający duże przyspieszenia. Nadaje się do cięcia walcowanego metalu.

6-8 mm

Grubość ramy

80 m/min

Prędkość jazdy

Aluminium

Materiał bramy

Do 1,5 kW

Moc lasera
Seria S

Brama serii S jest wzmocniona tytanowymi żebrami. Idealna do pracy z dużymi wolumenami produkcji.

10-12 mm

Grubość ramy

120 m/min

Prędkość jazdy

Aluminium + tytan

Materiał bramy

Do 6 kW

Moc lasera
Wersja HARD

Wersja Hard posiada trzy warstwy ochrony termicznej. Zaprojektowana do pracy z maksymalną prędkością i dużymi wolumenami produkcji.

>16 mm

Grubość ramy

Do 210 m/min

Prędkość jazdy

Aluminium + tytan

Materiał bramy

Do 20 kW

Moc lasera

Tabela porównawcza

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Prędkość (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Mosiądz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Gwarantujemy najnowocześniejszy sprzęt i sprawdzoną dokładność

Osłona ochronna

Chroni to serwomotory MITSUBISHI, przekładnie planetarne SHIMPO i szyny prowadzące HIWIN przed wpływami zewnętrznymi.
Ochronna osłona głowicy lasera

Chroni to główne elementy głowicy laserowej.
Szyna z przewodami

Magistrala umożliwia przechowywanie kabli elektrycznych niezbędnych do przemieszczania suwnicy.
Łańcuch ochronny do włókna szklanego

Łańcuch zabezpiecza kabel światłowodowy i przewody głowicy lasera.
Czujnik ciśnienia

Kontroluje i reguluje ciśnienie gazu w głowicy lasera.
Łożyska HIWIN

Głowica lasera poruszana jest na łożyskach Hiwin. Zapewnia płynną pracę, dużą nośność i niski poziom hałasu.
Serwomotory MITSUBISHI

Serwomotory MITSUBISHI mają mniejsze wymiary, podwójną żywotność, minimalne wibracje, przekładnie do 2G, łatwą wymianę i konserwację.
Przekładnie planetarne SHIMPO

Przekładnie planetarne SHIMPO przekształcają moment obrotowy z serwomotoru i przekazują go na przekładnię skośną, która napędza suwnicę i pomaga jej płynnie się poruszać.
Przewodniki HIWIN

Prowadnice HIWIN charakteryzują się wysoką precyzją i niezawodnością, niskim tarciem i łatwością montażu. Są synonimem „niezawodności”. Prowadnice szynowe należy montować na ramie pod nadzorem fachowca!
Stojaki spiralne LEAN

Pomóż maszynie wytrzymać obciążenia przy wymaganej prędkości i zapewnij płynny ruch suwnicy. Listwy spiralne należy montować na ramie pod nadzorem fachowca!

Procedura zakupu

Wybór sprzętu

Pomagamy w doborze maszyny dopasowanej do Twoich potrzeb
Wysłanie faktury

Uzgadniamy komplet maszyn i przesłanie faktury z ostatecznym kosztem sprzętu.
Płatność

W całości, jeśli maszyna jest na magazynie. 50% z góry 50% przy dostawie, jeśli maszyna nie jest na stanie.
Sprawdzamy maszynę

Trzyetapowa kontrola jakości: w fabryce Wattsan, w naszym magazynie w Holandii, przed dostawą.
Dostawa lub odbiór

Firma transportowa lub Ty odbierasz maszynę z naszego magazynu.
Uruchomienie sprzętu

Jesteśmy tutaj, aby Ci pomóc, gdy tylko będziesz potrzebować wsparcia.

Głowica laserowa do Twoich zadań

Przecinarki do metalu Wattsan wyposażone są w głowice laserowe popularnych producentów takich jak Raytools, BOCI i Precitec.

1. Złącze QBH

  Jest to łącznik między kablem światłowodowym a głowicą lasera. Zapobiega powrotowi wiązki, chroniąc w ten sposób źródło lasera.
2. Moduł kolimatora

  Służy do zwężania i regulacji wiązki laserowej. Sprawia, że wiązka lasera nadaje się do dalszej transmisji do modułu ogniskowania. Nie należy go wymieniać częściej niż raz w roku.
1. Moduł ogniskowania z kontrolerem położenia

  Dynamicznie dostosowuje odległość ogniskowania podczas pracy, aby zapewnić głębokie i wysokiej jakości cięcia.
2. Okulary ochronne

  Szkła ochronne chronią drogie elementy optyczne przed kurzem, brudem i iskrami. Górne szkło jest rzadko wymieniane. Dolne szkło ochronne jest głównym materiałem eksploatacyjnym.
3. Czujnik indukcyjny

  Utrzymuje prawidłową wysokość dyszy nad materiałem, co zapewnia równomierne cięcie niezależnie od krzywizny materiału.
1. Ceramiczny adapter dyszy

  Chroni głowicę tnącą przed ciepłem generowanym podczas cięcia laserowego.
2. Dysza

  Zapewnia wyrównanie strumienia gazu i wiązki lasera w celu uzyskania lepszego cięcia.

Doświadczenia entuzjastycznych blogerów

Jestem bardzo zadowolony z tego urządzenia! Jego wzmocniona rama zmniejsza chybotanie, co jest idealne do grawerowania przy dużych prędkościach. Używam go do grawerowania szkła akrylowego i rezultaty wyglądają naprawdę świetnie.

Heinrich Schüür
Świetny grawer laserowy, może ciąć drewno o znacznej grubości bez wysiłku. Używałem go zarówno do grawerowania, jak i cięcia, a maszyna działała wspaniale.

Il Makerstauratore
Ta grawerka laserowa może grawerować bez żadnych problemów. Jak szybko i łatwo można spersonalizować produkty!

Riccardo Muscarella
Maszyna ma idealnie płaską powierzchnię. Ułatwia mi to powtarzalną pracę!

Matteo Moras
Świetna robota wykonana w ciągu godziny. Dzięki szybkości maszyny laserowej CO2.

Roberto D'Adago
Ten model jest świetny, a precyzja lasera jest szalona, jest ostry jak brzytwa!

Roger Jungo

Waga:: 2300 kg

Rozmiar maszyny:: 2850x2100x2300 mm

Miejsce pracy:: 1300x2500 mm

Rama:: Welded from thick-walled steel tube, Metal sheet, Moulded with strengthening

Typ lasera:: Raycus / MAX Photonics / IPG

Moc lasera:: up to 3000 W

Głowica laserowa:: Raytools / Precitec / BOCI

XY Moc silnika:: 750 W

Struktura osi XY:: HIWIN Guides / Ball Screws

Struktura osi Z:: HIWIN Guides / Ball Screws

Czujnik wysokości:: Automatic capacitive

System smarowania:: semi-automatic, Automatic centralized

Silnik na X i Y:: Delta

Maks. prędkość ruchu:: 40 m/min

Maks. prędkość robocza:: Depends on the material

Dodatkowy gaz:: air, argon, nitrogen, Oxygen

Dokładność repozycjonowania:: ±0.02 mm

Moc silnika W:: 400 W

Elektryka mocy:: Siemens

Oprogramowanie:: FSCut

System kontroli wysokości:: BCS100

Rodzaj czujników końcowych:: Inductive

Układ sterowania:: FSCUT

Zadawać pytania

Do cięcia metalu najlepiej nadaje się laser światłowodowy, ale do tego celu może również nadawać się specjalnie wyposażony laser CO2 z tubą laserową o dużej mocy. Należy jednak pamiętać, że grubość metalu do cięcia laserem CO2 jest ograniczona do 1,5 mm, podczas gdy laserem światłowodowym można ciąć do 25 mm.
Koszt godziny cięcia laserem zależy nie tylko od mocy maszyny laserowej i szybkości jej działania, ale także od szeregu innych czynników, takich jak: umiejętności zawodowe operatora maszyny, koszt wynajmu hali produkcyjnej, koszt i zużycie energii elektrycznej, koszt samego materiału, ilość złomu i przestojów maszyny i wiele innych. Aby jednoznacznie odpowiedzieć na pytanie, ile kosztuje godzina cięcia laserem, należy wziąć pod uwagę wszystkie te parametry.
Na powierzchnię metalu przykładana jest skupiona wiązka lasera, w wyniku czego ulega on stopieniu, stopiony materiał jest wydmuchiwany ze strefy cięcia za pomocą gazu pomocniczego.
Moc emitera laserowego zależy od grubości obrabianego materiału i pożądanej prędkości obróbki. Na przykład emiter o mocy 1 kW będzie ciąć stal nierdzewną o grubości 1 mm z prędkością 13 m/min, a emiter o mocy 3 kW będzie ciąć ten sam materiał z prędkością około 35 m/min.

Tutaj wszystko zależy od budżetu i celowości wykorzystania maksymalnej możliwej pojemności. Chociaż można powiedzieć, że w dzisiejszych konkurencyjnych realiach nie ma sensu kupować maszyny laserowej o mocy mniejszej niż 1 kW.
