Laserowa maszyna do cięcia rur Wattsan Core Pro

Moc lasera:: 15000-30000 W
Średnica uchwytu:: 160/240/360 mm
Maksymalna długość ładowania:: 6000/9000/12000 mm
Maksymalna waga rury:: 140/400/1500 kg

Wszystkie cechy

Laser Tube Cutting Machine Wattsan Сore Pro

Laser Tube Cutting Machine Wattsan Сore Pro slide 1
Laser Tube Cutting Machine Wattsan Сore Pro slide 2
Laser Tube Cutting Machine Wattsan Сore Pro slide 3
Laser Tube Cutting Machine Wattsan Сore Pro slide 4
Laser Tube Cutting Machine Wattsan Сore Pro slide 5

Laser Pipe Cutting Machine Wattsan Core Pro

The Wattsan Core is a 2 chucks tube laser cutting machine. Used for precision cutting of round, square, rectangular, oval tubes, channel steel, L-steel, angle steel. These models can cut carbon steel pipes, stainless steel pipes, copper pipes, aluminum alloy pipes and other metal materials.

As standard, the maximum length of the processed pipe can be 6, 9 and 12 meters, the maximum diameter is 350 mm.

Materials

– ciąć

Stal węglowa
Stal nierdzewna
Stal galwanizowana
Aluminium
Miedź
Mosiądz
Tytan

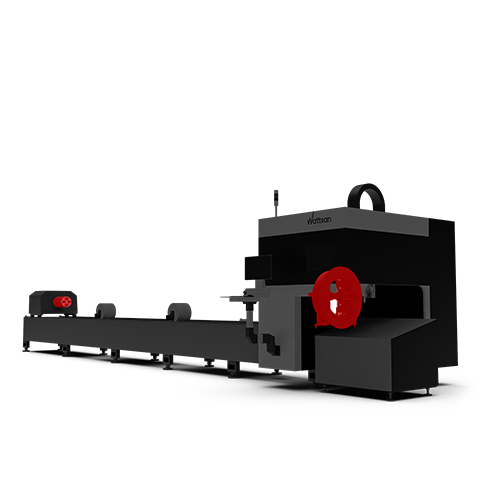

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

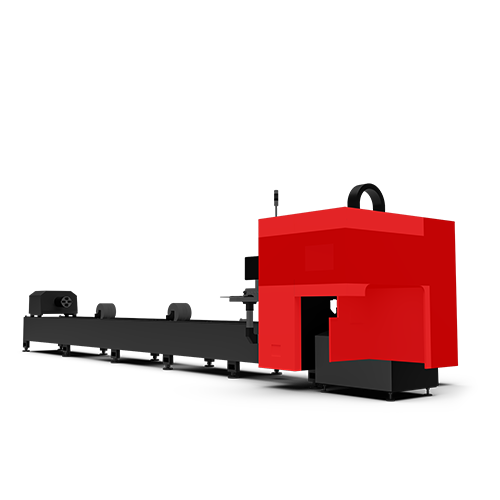

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

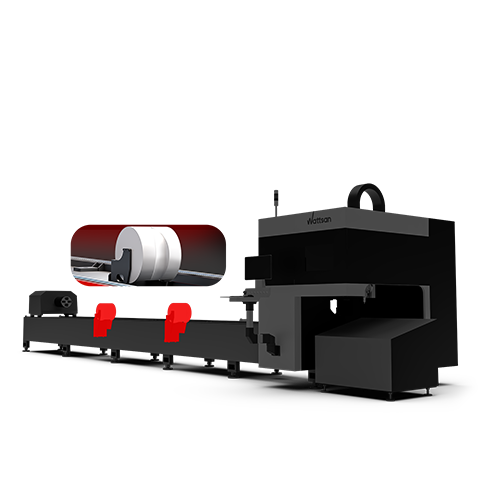

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

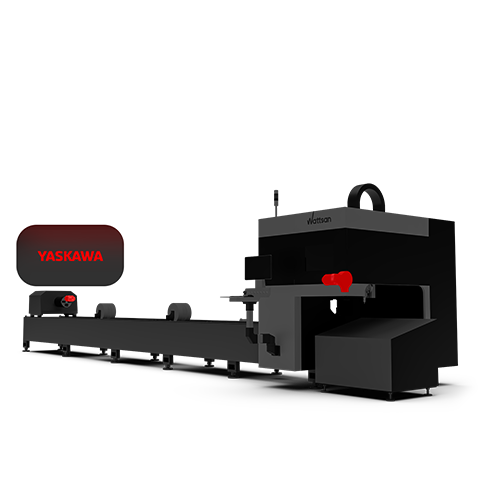

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Standard

Aby zapobiec kołysaniu się rury podczas procesu cięcia, w głównym korpusie maszyny zastosowano 3 pneumatyczne wsporniki fluoroplastyczne. Zapewniają one niezawodne i precyzyjne pozycjonowanie obrabianego przedmiotu.

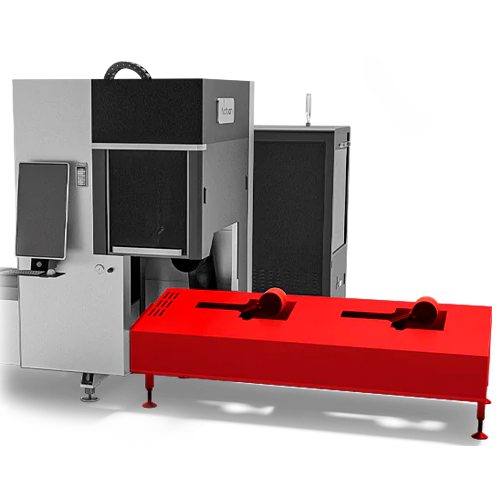

Podpory fluoroplastyczne

Z przodu obcinak do rur może być wyposażony w jednostkę odbioru gotowych wyrobów zaprojektowaną do kierunkowego, ergonomicznego rozładunku obrabianych elementów na bezpiecznej wysokości. Blok ten może być również wyposażony w dwa fluoroplastyczne wsporniki. Opcja ta jest opcjonalna i jest stosowana w przypadku cięcia dłuższych rur, w celu intensywnego tłumienia drgań podczas obróbki i utrzymania wysokiej jakości cięcia.

Procedura zakupu

Wybór sprzętu

Pomagamy w doborze maszyny dopasowanej do Twoich potrzeb
Wysłanie faktury

Uzgadniamy komplet maszyn i przesłanie faktury z ostatecznym kosztem sprzętu.
Płatność

W całości, jeśli maszyna jest na magazynie. 50% z góry 50% przy dostawie, jeśli maszyna nie jest na stanie.
Sprawdzamy maszynę

Trzyetapowa kontrola jakości: w fabryce Wattsan, w naszym magazynie w Holandii, przed dostawą.
Dostawa lub odbiór

Firma transportowa lub Ty odbierasz maszynę z naszego magazynu.
Uruchomienie sprzętu

Jesteśmy tutaj, aby Ci pomóc, gdy tylko będziesz potrzebować wsparcia.

Głowica laserowa do Twoich zadań

Doświadczenia entuzjastycznych blogerów

Jestem bardzo zadowolony z tego urządzenia! Jego wzmocniona rama zmniejsza chybotanie, co jest idealne do grawerowania przy dużych prędkościach. Używam go do grawerowania szkła akrylowego i rezultaty wyglądają naprawdę świetnie.

Heinrich Schüür
Świetny grawer laserowy, może ciąć drewno o znacznej grubości bez wysiłku. Używałem go zarówno do grawerowania, jak i cięcia, a maszyna działała wspaniale.

Il Makerstauratore
Ta grawerka laserowa może grawerować bez żadnych problemów. Jak szybko i łatwo można spersonalizować produkty!

Riccardo Muscarella
Maszyna ma idealnie płaską powierzchnię. Ułatwia mi to powtarzalną pracę!

Matteo Moras
Świetna robota wykonana w ciągu godziny. Dzięki szybkości maszyny laserowej CO2.

Roberto D'Adago
Ten model jest świetny, a precyzja lasera jest szalona, jest ostry jak brzytwa!

Roger Jungo

Typ lasera:: Raycus / IPG

Moc lasera:: 15000-30000 W

Głowica laserowa:: BOCI, Raytools

Maksymalna prędkość obrotowa uchwytu:: 150/100/80 r/min

Maksymalne przyspieszenie:: 1.2 / 0.8 / 0.6 G

Dokładność repozycjonowania:: ±0.02 mm

Struktura osi XY:: HIWIN Guides / Helical rack

Średnica uchwytu:: 160/240/360 mm

Minimalna długość ładowania:: 100 mm

Maksymalna długość ładowania:: 6000/9000/12000 mm

Maksymalna waga rury:: 140/400/1500 kg

Maks. prędkość robocza:: Depends on the material

Wsparcie:: Pneumatic

Dodatkowy gaz:: air, argon, nitrogen, Oxygen

Minimalna długość resztkowa (ogon):: 90 mm

Oprogramowanie:: FSCUT 3000DE (L/M/G)

System kontroli wysokości:: BCS100

Rodzaj czujników końcowych:: Height control system

Zadawaj pytania

Laser światłowodowy najlepiej nadaje się do cięcia metalu, ale specjalnie wyposażony laser CO2 z lampą laserową o dużej mocy może być również odpowiedni do tego celu. Należy jednak pamiętać, że grubość metalu do cięcia laserem CO2 jest ograniczona do 1,5 mm, podczas gdy laser światłowodowy może ciąć do 25 mm.
Koszt godziny cięcia laserowego zależy nie tylko od mocy maszyny laserowej i szybkości jej działania, ale także od szeregu innych czynników, takich jak: umiejętności zawodowe operatora maszyny, koszt wynajmu pomieszczenia produkcyjnego, koszt i zużycie energii elektrycznej, koszt samego materiału, ilość złomu i przestoje maszyny i wiele innych. Aby jednoznacznie odpowiedzieć na pytanie o koszt godziny cięcia laserowego, konieczne jest uwzględnienie wszystkich tych parametrów.
Zogniskowana wiązka laserowa jest przykładana do powierzchni metalu, w wyniku czego topi się, a stopiony materiał jest wydmuchiwany ze strefy cięcia za pomocą gazu pomocniczego.
Moc emitera lasera zależy od grubości obrabianego materiału i żądanej prędkości obróbki. Na przykład emiter o mocy 1 kW będzie ciął stal nierdzewną o grubości 1 mm z prędkością 13 m/min, a emiter o mocy 3 kW będzie ciął ten sam materiał z prędkością około 35 m/min. Tutaj wszystko zależy od budżetu i celowości wykorzystania maksymalnej możliwej wydajności. Chociaż można powiedzieć, że w dzisiejszych konkurencyjnych realiach nie ma sensu kupować maszyny laserowej o mocy mniejszej niż 1 kW.
