Fibra de metal mașină de tăiat de tăiere WATTSAN 1313 A

Zona de lucru:: 1300x1300 mm
Putere laser:: up to 3000 W
Dimensiunea mașinii:: 2980х2140х1800 mm
Greutate:: 1200 kg
Max. viteza de miscare:: 80 m/min

Mașină de tăiat metale cu laser Wattsan 1313 A slide 1
Mașină de tăiat metale cu laser Wattsan 1313 A slide 2
Mașină de tăiat metale cu laser Wattsan 1313 A slide 3
Mașină de tăiat metale cu laser Wattsan 1313 A slide 4
Mașină de tăiat metale cu laser Wattsan 1313 A slide 5
Mașină de tăiat metale cu laser Wattsan 1313 A slide 6
Mașină de tăiat metale cu laser Wattsan 1313 A slide 7
Mașină de tăiat metale cu laser Wattsan 1313 A slide 8
Mașină de tăiat metale cu laser Wattsan 1313 A slide 9
Mașină de tăiat metale cu laser Wattsan 1313 A slide 10
Mașină de tăiat metale cu laser Wattsan 1313 A slide 11
Mașină de tăiat metale cu laser Wattsan 1313 A slide 12
Mașină de tăiat metale cu laser Wattsan 1313 A slide 13
Mașină de tăiat metale cu laser Wattsan 1313 A slide 14
Mașină de tăiat metale cu laser Wattsan 1313 A slide 15
Mașină de tăiat metale cu laser Wattsan 1313 A slide 16
Mașină de tăiat metale cu laser Wattsan 1313 A slide 17
Mașină de tăiat metale cu laser Wattsan 1313 A slide 18

Mașină de tăiat metale cu laser Wattsan 1313 A

Această mașină de tăiat metale este mai ușoară decât modelele din seriile E, S și HARD datorită faptului că patul său este construit din tuburi cu pereți groși. Profilul său mai coborât contribuie la creșterea stabilității. Pentru a spori și mai mult durabilitatea, patul este căptușit cu cărămizi de foc și este prevăzut cu cărucioare rulante pentru confort.

Designul sporește atât durabilitatea, cât și eficiența. Cu o suprafață de lucru de 1300×1300 mm, acest utilaj poate tăia continuu, 24/7, foi metalice cu grosimea de până la 3-4 mm. Deși este cel mai mic din seria sa, acesta oferă aceeași putere ca și modelele mai mari. Caracteristica sa remarcabilă este designul său compact și ușor de utilizat, făcându-l ideal pentru spațiile mici. Poate prelucra o varietate de metale, inclusiv oțel inoxidabil, oțel carbon, oțel galvanizat, cupru și aluminiu.

Acest model ușor și compact este mai accesibil, făcându-l accesibil pentru întreprinderile mai mici și start-up, menținând în același timp standardele ridicate de calitate ale Wattsan.

Materials

– tăiere

Otel carbon
Oţel inoxidabil
Oțel galvanizat
Aluminiu
Cupru
Alamă
Titan

Ajustați procesul de tăiere pentru producția dvs

Software-ul CYPCUT are controale simple orientate spre utilizator. Funcțiile implementate simplifică și optimizează foarte mult procesul de tăiere.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Tehnologia FLYCUT vă permite să determinați cea mai scurtă și mai eficientă traiectorie de tăiere, permițând tăierea rapidă a găurilor rotunde și dreptunghiulare din tablă cu grosimi de până la 1 mm. În acest caz, capul laser funcționează fără ridicare și coborâre, ceea ce asigură o viteză mare de lucru și economisește gaz. Acest mod este potrivit dacă fabricați sisteme de ventilație.
Împiedică topirea colțurilor și crește calitatea produselor fabricate datorită capului laser care se buclă la fiecare colț și nu se oprește. Colțurile obținute sunt clare și uniforme. Funcția RINGCUT este potrivită pentru lucrul cu materiale mai groase sau pentru tăierea produselor cu colțuri multiple unde precizia este importantă, de exemplu roți dințate, monograme, suveniruri etc.
Optimizarea profesionala a dispozitiei pieselor pe tabla potrivita pentru producerea produselor promotionale. Funcția NESTING permite așezarea pieselor pe foaie cât mai eficient și cât mai aproape una de cealaltă, astfel încât să nu existe goluri. Aceasta permite salvarea materialului.
Permite determinarea cu precizie a pozitiei foii in zona de lucru folosind trei puncte de referinta. Puteți pune materialul doar pe zona de lucru, specificați dimensiunile acestuia în program și mașina va face totul singură. Nu trebuie să puneți materialul perfect pe masă.
Este folosit pentru a introduce micro-articulații în calea de prelucrare, astfel încât piesele să nu aterizeze pe o parte. În acest caz, este ușor să îndepărtați piesele după tăiere. Acest lucru scutește capul de lucru de la ciocnirea pieselor în timpul funcționării. Această funcție permite producerea de piese mici pentru produse promoționale și suvenire fără a le pierde în zona de lucru.
Acest mod permite unirea liniilor care sunt apropiate unele de altele, adică unirea lor astfel încât capul laser să nu taie în același loc. Această funcție va îmbunătăți considerabil performanța și va reduce timpul de funcționare. Această funcție este potrivită pentru producția de masă, de exemplu, în timp ce se fabrică piese de prelucrat, produse promoționale și suveniruri etc.

Cuttere de metal de la Wattsan - uitați de reparații și de timpii morți

Zboară ca un avion

Gantry este fabricat din aluminiu de aviație. Acesta oferă durabilitate ridicată, rigiditate, greutate redusă, rezistență la coroziune și oxidare și o viteză mare de mișcare. Asta ajută echipamentul să gestioneze sarcini grele și să prevină deformările. Toate acestea garantează funcționarea pe termen lung și fără probleme.

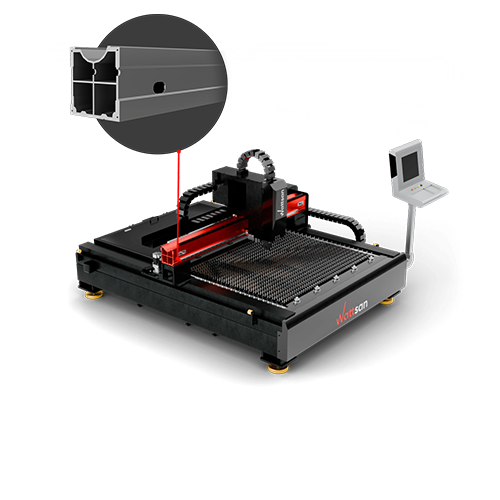

Solid ca o navetă spațială

Părțile interioare ale patului și ale curbelor de rulare sunt întărite cu cărămizi de foc. Acestea pot suporta temperaturi de până la 1720 °C, ceea ce este comparabil cu temperaturile care pot fi absorbite de naveta spațială care intră în atmosferă. Acest lucru este făcut pentru a elimina potențialul de deformare sau posibilitatea ca laserul să taie prin patul însuși.

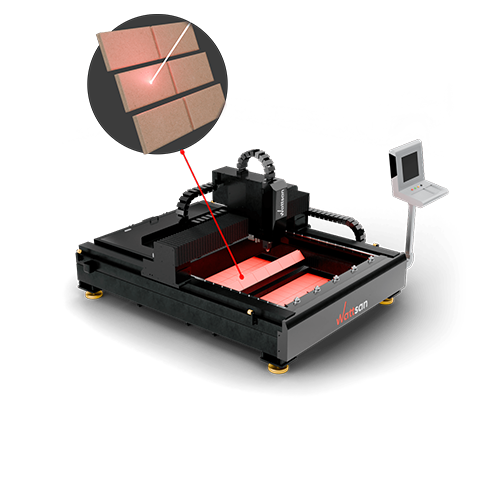

Segregarea sarcinilor

Patru părți ale mesei alcătuiesc construcția modulară a acestei mașini. Aceasta oferă protecție împotriva efectelor termice. De asemenea, crește capacitatea de susținere. În cazul unei necesități de schimbare, puteți schimba cu ușurință doar partea necesară, nu întreaga masă.

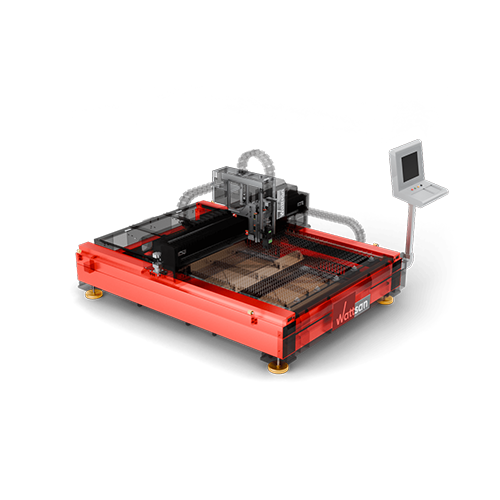

Ușor și stabil

Acest model are un pat inferior realizat din tuburi profilate cu pereți groși. Acest lucru face structura mai ușoară, dar în același timp mai stabilă; cu cât este mai aproape de podea, cu atât stabilitatea este mai bună. De asemenea, cadrul a fost supus unui tratament termic și unei frezări robotizate, la fel ca toate celelalte la mașinile Wattsan.

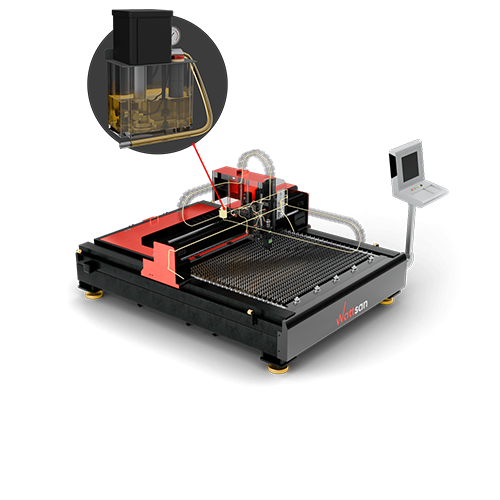

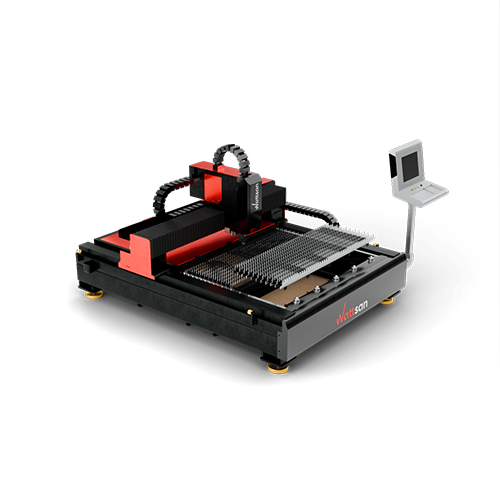

Protejați mașina de uzură

Modelul este echipat cu un sistem de lubrifiere automatizat centralizat pentru mai mult confort. Acesta are grijă de toate piesele mobile la intervale regulate. Această tehnologie vă permite să vă faceți griji doar cu privire la nivelul uleiului, prelungind în același timp durata de viață a mașinii. Există, de asemenea, o funcție specifică care alertează sistemul de control atunci când acesta rămâne fără ulei.

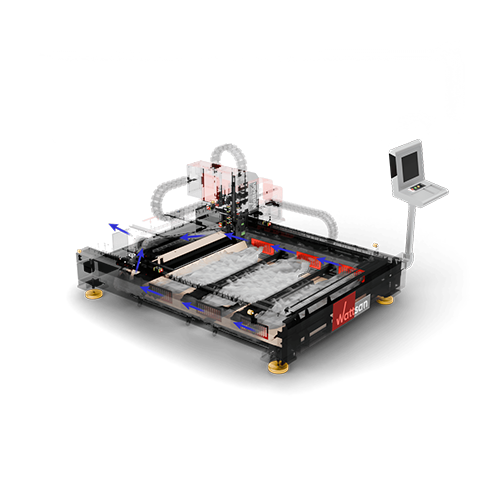

Eliminarea eficientă a prafului

Mașina are un cadru gol la baza sa, unde există grile, trei pe părțile din stânga și din dreapta, prin care praful și gazul sunt îndepărtate cu ajutorul unei mașini de extracție la capătul sistemului. Acest lucru crește volumul de gaz și praf eliminat, menținând în același timp constantă capacitatea totală a sistemului.

Seria E

Echipat cu un cadru electrosudat dintr-o singură bucată și un gantry de tip extrudat pentru accelerații mari. Potrivit pentru tăierea metalului laminat.

6-8 mm

Grosimea cadrului

80 m/min

Viteza de deplasare

Aluminiu

Materialul porților

Până la 1,5 kW

Puterea laserului
Seria S

Gantry-ul din seria S este întărit cu nervuri de titan. Perfect pentru lucrul cu volume mari de producție.

10-12 mm

Grosimea cadrului

120 m/min

Viteza de deplasare

Aluminiu + Titan

Materialul porților

Până la 6 kW

Puterea laserului
Versiunea HARD

Versiunea hard are trei straturi de protecție termică. Conceput pentru lucrul la viteză maximă și volume mari de producție.

>16 mm

Grosimea cadrului

Până la 210 m/min

Viteza de deplasare

Aluminiu + Titan

Materialul porților

Până la 6 kW

Puterea laserului

Tabel comparativ

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Viteză (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Alama (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Sunt garantate echipamente de înaltă tehnologie și precizie verificată

Copertă de protecție

Acest lucru protejează servomotoarele MITSUBISHI, cutiile planetare SHIMPO și șinele de ghidare HIWIN de influențele externe.
Capac laser de protecție

Aceasta protejează principalele componente ale capului laser.
Sină cu fire

Autobuzul vă permite să depozitați cabluri electrice pentru deplasarea portalului.
Lant de protectie pentru fibra de sticla

Lanțul protejează cablul de fibră optică și firele pentru capul laser.
Senzor de presiune

Aceasta controlează și reglează presiunea gazului pentru capul laser.
Rulmenți HIWIN

Capul laser este miscat de rulmenti Hiwin. Oferă funcționare lină, capacitate mare de încărcare și zgomot redus.
Servomotoare MITSUBISHI

Servomotoarele MITSUBISHI au dimensiuni mai mici, durată dublă, vibrații minime, angrenaje de până la 2G, înlocuire și întreținere ușoară.
Cutii de viteze planetare SHIMPO

Cutiile de viteze planetare SHIMPO convertesc cuplul de la servomotor și îl transmit angrenajului oblic care antrenează portalul și îl ajută să se miște fără probleme.
Ghiduri HIWIN

Ghidajele HIWIN au precizie și fiabilitate ridicate, frecare scăzută și instalare ușoară. Ele sunt sinonime cu „fiabilitatea”. Ghidajele șinei vor fi instalate pe cadru sub supraveghere de specialitate!
Rafturi elicoidale LEAN

Ajutați mașina să reziste la sarcini la viteza necesară și asigurați o mișcare lină a portalului. Rafturile elicoidale vor fi instalate pe cadru sub supraveghere de specialitate!

Procedura de achizitie

Selectarea echipamentului

Vă asistăm să alegeți o mașină care să corespundă nevoilor dvs.
Trimiterea facturii

Suntem de acord asupra setului complet al mașinii și trimitem factura cu costul final al echipamentului.
Payment

Complet dacă mașina este în stoc. 50% în avans 50% la livrare dacă aparatul nu este în stoc.
Verificăm mașina

Controlul calității în 3 etape: la fabrica Wattsan, la depozitul nostru din Olanda, înainte de livrare.
Livrare sau ridicare

Fie o companie de transport, fie ridicați mașina din depozitul nostru.
Echipament de lansare

Suntem aici pentru a vă ajuta oricând aveți nevoie de sprijin.

Cap laser pentru sarcinile tale

Frezele de metal Wattsan sunt echipate cu capete laser de la producători populari precum Raytools, BOCI și Precitec.

1. Conector QBH

  Este legătura dintre cablul de fibră optică și capul laserului. Împiedică întoarcerea fasciculului, protejând astfel sursa laserului.
2. Modul colimator

  Este utilizat pentru îngustarea și reglarea fasciculului laser. Acesta face ca fasciculul laser să fie adecvat pentru transmiterea ulterioară către modulul de focalizare. Nu trebuie înlocuit mai mult sau mai puțin de o dată pe an.
1. Modul de focalizare cu regulator de poziție

  Reglează în mod dinamic distanța focală în timpul funcționării pentru a asigura tăieturi adânci și de calitate.
2. Ochelari de protecție

  Ochelarii de protecție protejează optica de focalizare scumpă împotriva prafului, murdăriei și scânteilor. Sticla superioară este înlocuită foarte rar. Sticla de protecție inferioară este principalul consumabil.
3. Senzor de inducție

  Menține înălțimea corectă a duzei deasupra materialului, ceea ce asigură o tăietură perfectă, indiferent de curbura materialului.
1. Adaptor ceramic pentru duze

  Acesta protejează capul de tăiere de căldura generată în timpul tăierii cu laser.
2. Duză

  Asigură că jetul de gaz și fasciculul laser sunt aliniate pentru o tăiere mai bună.

Experiențe de la blogeri entuziaști

Sunt extrem de mulțumit de dispozitiv! Cadrul său puternic și întărit reduce clătinarea, ceea ce este perfect pentru gravarea la viteze mari. L-am folosit pentru sticlă acrilică și rezultatele arată foarte bine.

Heinrich Schüür
O mașină de gravat cu laser excelentă, poate tăia grosimi semnificative de lemn fără efort. L-am folosit atât pentru gravare, cât și pentru tăiere, iar aparatul a funcționat de minune.

Il Makerstauratore
Acest aparat de gravare cu laser poate grava fără probleme. Cât de rapid și de ușor este capabil să personalizeze produsele!

Riccardo Muscarella
Mașina are o suprafață perfect plană. Îmi ușurează munca repetitivă!

Matteo Moras
O treabă grozavă făcută într-o oră. Mulțumită vitezei mașinii cu laser CO2.

Roberto D'Adago
Acest model este grozav, iar precizia laserului este nebună, este ascuțit ca o lamă de ras!

Roger Jungo

Zona de lucru:: 1300x1300 mm

Cadru:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Greutate:: 1200 kg

Dimensiunea mașinii:: 2980х2140х1800 mm

Tip laser:: Raycus / MAX Photonics / IPG

Putere laser:: up to 3000 W

Cap laser:: Raytools / Precitec / BOCI

Senzor de înălțime:: Automatic capacitive

Sistem de unsoare:: semi-automatic, Automatic centralized

Motor pe X și Y:: Delta

Max. viteza de miscare:: 80 m/min

Max. viteza de lucru:: Depends on the material

Gaz suplimentar:: argon, nitrogen, Oxygen, air

Precizia repoziționării:: ±0.02 mm

Z Puterea motorului W:: 400 W

Puterea motorului XY:: 750 W

Structura axei XY:: HIWIN Guides/ Helical rack

Structura axei Z:: HIWIN Guides / Ball Screws

Putere electrică:: Siemens

Software:: FSCut

Sistem de control al înălțimii:: BCS100

Tipul de senzori de capăt:: Inductive

Sistem de control:: Raytools XC3000S

Întreabă întrebări

Un laser cu fibră optică este cel mai potrivit pentru tăierea metalului, dar un laser CO2 special echipat cu un tub laser de mare putere poate fi, de asemenea, potrivit în acest scop. Cu toate acestea, trebuie avut în vedere faptul că grosimea metalului pentru tăierea cu un laser CO2 este limitată la 1,5 mm, în timp ce un laser cu fibră optică este capabil să taie până la 25 mm.
Costul unei ore de tăiere cu laser depinde nu numai de puterea mașinii laser și de viteza de funcționare a acesteia, ci și de o serie de alți factori, cum ar fi: abilitățile profesionale ale operatorului mașinii, costul închirierii unui camera de producție, costul și consumul de energie electrică, costul materialului în sine, cantitatea de deșeuri și timpul de nefuncționare al mașinii și multe altele. Pentru a răspunde fără ambiguitate la întrebarea despre costul unei ore de tăiere cu laser, este necesar să luați în considerare toți acești parametri.
Un fascicul laser focalizat este aplicat pe suprafața metalului, în urma căruia se topește, materialul topit este suflat din zona de tăiere cu ajutorul unui gaz auxiliar.
Puterea emițătorului laser depinde de grosimea materialului de prelucrat și de viteza de procesare dorită. De exemplu, un emițător de 1 kW va tăia oțel inoxidabil de 1 mm grosime cu o viteză de 13 m/min, iar un emițător de 3 kW va tăia același material la o viteză de aproximativ 35 m/min. Aici totul depinde de buget și de oportunitatea utilizării capacității maxime posibile. Deși se poate spune că în realitățile competitive de astăzi nu are sens să cumperi o mașină laser cu o putere mai mică de 1 kW.
