Skæremaskine til fibermetal WATTSAN 1530 TABLECHANGE CABINE

Arbejdsområde:: 1500x3000 mm
Laserkraft:: op til 6000 W
Maks. bevægelses hastighed:: 100/120 m/min

Alle egenskaber

Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE

Tabelskiftsystem
Beskyttende kabine
Cypcut/Cyptube-software
Indrammet struktur
3 års garanti på emitteren

Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 1
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 2
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 3
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 4
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 5
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 6
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 7
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 8
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 9
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 10
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 11
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 12
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 13
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 14
Metal laserskæremaskine WATTSAN 1530 TABLECHANGE CABINE slide 15

Wattsan 1530 Tablechange Cabine lasermaskine — produktionshastighed og sikkerhed

WATTSAN 1530 TABLECHANGE CABINE lasermetalskæremaskine er udstyret med et automatisk udskiftningsbord og en beskyttende kabine til operatøren, som skaber et sikkert arbejdsmiljø med høj arbejdshastighed.

Maskinen bruges til behandling af rustfrit og kulstofstål, kobber, aluminium, galvaniseret plade og andre metaller. Maskinen bruges i maskinteknik, rumfart, reklameindustrien, i produktionen af lifte og lokomotiver, til fremstilling af elektrisk udstyr og reservedele.

Et udskiftningsbord gør skæreprocessen mere effektiv: Mens arbejdsemnet skæres, formår operatøren at skifte arkene på et andet bord. Dette produktionssetup giver dig mulighed for at undgå nedetider og bruger tiden så effektivt som muligt.

Cypcut kontrolsystemet er ansvarlig for maskinens drift. Servomotorer flytter portalen langs X-, Y- og Z-akserne. Maskinen er udstyret med slidstærke føringer. Forsyningssættet inkluderer også en industriel køler for at sikre rettidig afkøling af mekanismerne.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

Tilpas skæreprocessen til din produktion

CYPCUT-softwaren har enkle brugerorienterede kontroller. De implementerede funktioner forenkler og optimerer skæreprocessen i høj grad.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-teknologien giver dig mulighed for at bestemme den korteste og mest effektive skærebane, hvilket muliggør hurtig skæring af runde og rektangulære huller i metalplader med tykkelser op til 1 mm. I dette tilfælde fungerer laserhovedet uden løft og sænkning, hvilket sikrer høj arbejdshastighed og sparer gas. Denne tilstand er velegnet, hvis du fremstiller ventilationssystemer.
Forhindrer hjørner i at smelte og øger kvaliteten af fremstillede produkter på grund af laserhovedet, der går i løkker i hvert hjørne og ikke stopper. De opnåede hjørner er klare og jævne. RINGCUT-funktionen er velegnet til at arbejde med tykkere materialer eller til at skære produkter med flere hjørner, hvor præcision er vigtig, f.eks. gear, monogrammer, souvenirs osv.
Professionel optimering af arrangementet af dele på arket, der er egnet til produktion af salgsfremmende produkter. NESTING-funktionen gør det muligt at lægge dele ud på arket så effektivt og så tæt på hinanden som muligt, så der ikke er huller. Dette gør det muligt at gemme materiale.
Gør det muligt præcist at bestemme arkets position i arbejdsområdet ved hjælp af tre referencepunkter. Du kan kun lægge materialet på arbejdsområdet, specificere dets dimensioner i programmet, og maskinen vil gøre alt selv. Du behøver ikke lægge materialet perfekt på bordet.
Den bruges til at indsætte mikrosamlinger i forarbejdningsbanen, så delene ikke lander på siden. I dette tilfælde er det nemt at fjerne delene efter skæring. Dette sparer arbejdshovedet i at kollidere med dele under drift. Denne funktion gør det muligt at producere små dele til reklame- og souvenirprodukter uden at miste dem i arbejdsområdet.
Denne tilstand gør det muligt at forbinde linjer, der er tæt på hinanden, det vil sige at forbinde dem, så laserhovedet ikke skærer på samme sted. Denne funktion vil i høj grad forbedre ydeevnen og reducere driftstiden. Denne funktion er velegnet til masseproduktion, for eksempel ved fremstilling af emner, reklame- og souvenirprodukter osv.

Metalskærere fra Wattsan — glem alt om reparationer og nedetid

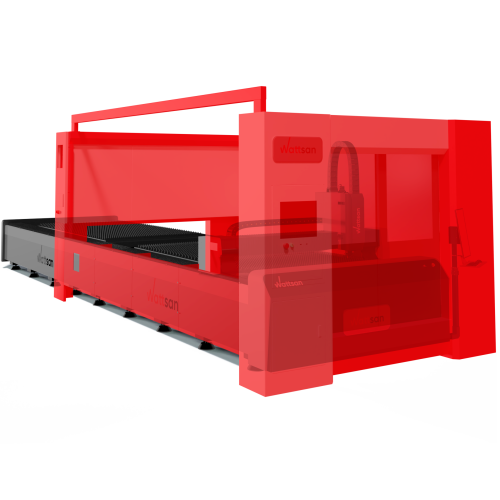

Beskyttende kabine

Modulet med kabine er designet til at beskytte mod reflekteret stråling og gnister under skæring. Kabinen kan installeres på enhver Wattsan metalskærer. Og ifølge sikkerhedsbestemmelserne skal kabinen installeres på maskiner med en emittereffekt på 2000 watt eller mere.

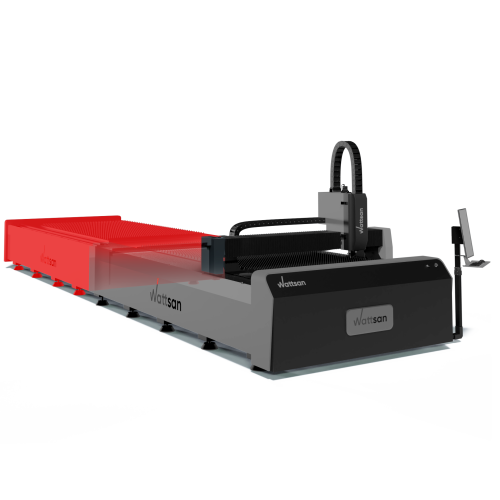

Tabeludveksling

Bordbytning sikrer kontinuerlig drift af maskinen uden at spilde tid til at læsse og aflæsse produkter. Mens en metalplade skæres på det ene bord, samler operatøren de færdige produkter på det andet bord og forbereder den næste plade. Således giver udvekslingstabellen dig mulighed for at fremskynde produktionsprocessen med 1,5 gange.

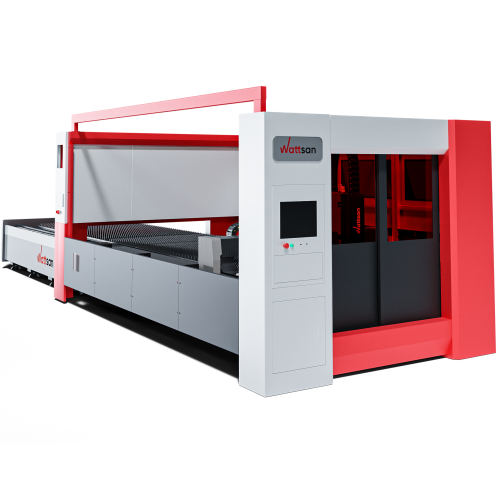

Præcis design

I processen med at designe maskinen blev der udført forskellige test af statiske og dynamiske belastninger for at identificere de maksimalt tilladte deformationer af bordet og sengen for at bevare den korrekte geometri af strukturen. På grund af den valgte konfiguration øges den maksimale belastning på bordet med 800 kg fordelt vægt. Dette tillader bearbejdning af materialer op til 15 mm tykke, med en 24/7 skærenøjagtighed på +-0,01 mm, og sikrer sengens holdbarhed op til 10 år.

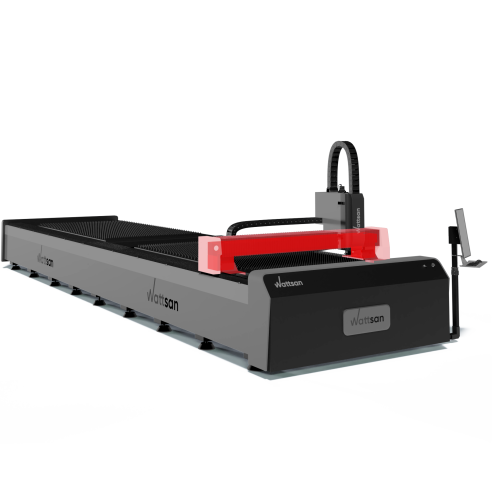

Rammetype til dine opgaver

Takket være aluminiumsportalen og designet præcist beregnet af vores ingeniører, er maskinen fuldstændig forsikret mod deformationer og nedbrud. Afhængigt af dine opgaver bruger Wattsan-maskiner portaler af tre typer: 3. generations aluminiumsportal, letvægts aluminiumsportal af ZL101A og GB/T17 standard, og aluminiumsportal med titanium til drift ved hastigheder over 120 m/min.</p >

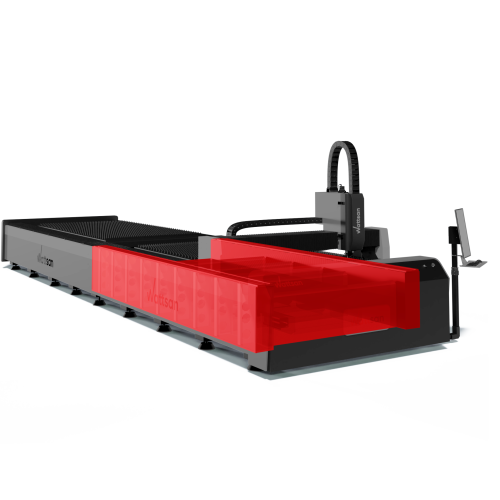

Stivhed og stabilitet

Maskinerne i S-serien har en fuld metalpladesvejset seng med et tværsnit på 9-12 mm, hvilket tillader skæring af metal op til 10 mm tykt. Wattsan stel har et avanceret design med hovedopgaven at undgå vibrationer, når der arbejdes med designhastigheder og accelerationer. Rammen kan monteres på vibrationsbeslag eller forankres til en 50 cm tyk betonpude.

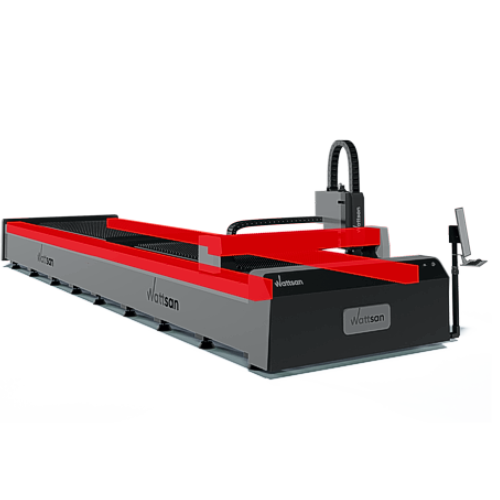

Dobbelt beskyttelse af guiderne

Wattsan-maskiner er udstyret med en speciel metalbeskyttelse af maskinens bølgede overflade for yderligere at opretholde renheden af glidestyrene, hvilket sparer tid og penge til udskiftning af støvdækslet.

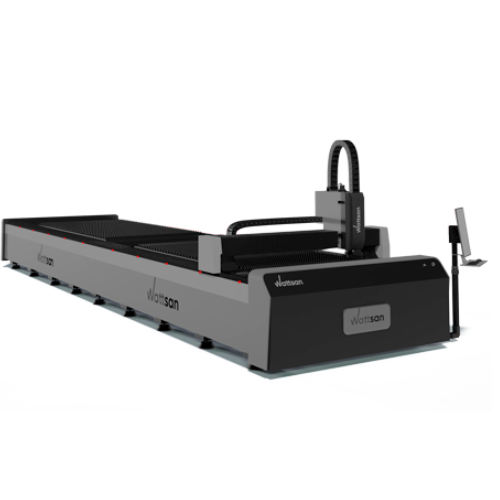

Indlæser ruller

Flere kuglelejer på arbejdsbordet gør det lettere at lægge pladen på bordet. Rullerne kan efter ønske monteres på forsiden, bagsiden eller siden af maskinen. Valsen løftes over skærebordet på en sådan måde, at der sikres optimal fremføring. En af de vigtigste fordele ved dette fodringssystem er forebyggelsen af ridser på materialet.

E-serien

Udstyret med en elektrosvejset ramme i ét stykke og en portal af ekstruderingstypen til høje accelerationer. Velegnet til skæring af valset metal.

6-8 mm

Ramme tykkelse

80 m/min

Kørehastighed

Aluminium

Gantry-materiale

Op til 1,5 kW

Lasereffekt
S-serien

S-seriens portal er forstærket med titaniumribber. Perfekt til arbejde med store produktionsmængder.

10-12 mm

Ramme tykkelse

120 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 6 kW

Lasereffekt
HÅRD version

Hard-versionen har tre lag termisk beskyttelse. Designet til arbejde ved maksimal hastighed og store produktionsmængder.

>16mm

Ramme tykkelse

Op til 210 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 20 kW

Lasereffekt

Sammenligningstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Fart (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Højteknologisk udstyr og verificeret nøjagtighed er garanteret

Beskyttende betræk

Det beskytter MITSUBISHI servomotorer, SHIMPO planetgearkasser og HIWIN styreskinner mod ydre påvirkninger.
Beskyttelsesdæksel til laserhoved

Dette beskytter hovedkomponenterne i laserhovedet.
Skinne med ledninger

Bussen giver dig mulighed for at opbevare elektriske kabler til portalens bevægelse.
Beskyttelseskæde til glasfiber

Kæden beskytter det fiberoptiske kabel og ledningerne til laserhovedet.
Tryksensor

Den styrer og regulerer gastrykket til laserhovedet.
HIWIN-lejer

Laserhovedet bevæges af Hiwin-lejer. Det giver jævn kørsel, høj belastningskapacitet og lav støj.
MITSUBISHI Servomotorer

MITSUBISHI's servomotorer har mindre dimensioner, dobbelt levetid, minimal vibration, gear op til 2G, nem udskiftning og vedligeholdelse.
SHIMPO planetgearkasser

SHIMPO's planetgearkasser konverterer drejningsmomentet fra servomotoren og overfører det til det skæve gear, som driver portalen og hjælper den med at bevæge sig jævnt.
HIWIN-guider

HIWIN-føringer har høj præcision og pålidelighed, lav friktion og nem installation. De er synonyme med "pålidelighed". Skinneføringer skal installeres på rammen under kyndig vejledning!
LEAN spiralformede stativer

Hjælper maskinen med at modstå belastninger ved den krævede hastighed og sikrer jævn bevægelse af portalen. Heliske stativer skal installeres på rammen under kyndig vejledning!

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. Kollimatormodul

  Bruges til at indsnævre og justere laserstrålen. Den gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Den bør ikke udskiftes mere eller mindre end en gang om året.
1. Fokuseringsmodul med positionsregulator

  Justerer fokusafstanden dynamisk under arbejdet for at sikre dybe kvalitetssnit.
2. Beskyttelsesbriller

  Beskyttelsesglas beskytter den dyre fokuseringsoptik mod støv, snavs og gnister. Det øverste glas udskiftes sjældent. Det nederste beskyttelsesglas er den vigtigste forbrugsvare.
3. Induktionssensor

  Den opretholder den korrekte dysehøjde over materialet, hvilket sikrer et stabilt snit uanset materialets krumning.
1. Keramisk dyseadapter

  Den beskytter skærehovedet mod den varme, der opstår under laserskæring.
2. Dyse

  Sikrer, at gasstrålen og laserstrålen er på linje for et bedre snit.

Erfaringer fra entusiastiske bloggere

Jeg er yderst tilfreds med apparatet! Den kraftige, forstærkede ramme reducerer slinger i valsen, hvilket er perfekt til gravering ved høje hastigheder. Jeg har brugt den til akrylglas, og resultaterne ser virkelig fede ud.

Heinrich Schüür
En fantastisk lasergraveringsmaskine, som uden besvær kan skære træ i store tykkelser. Jeg brugte den til både gravering og skæring, og maskinen fungerede fantastisk.

Il Makerstauratore
Denne lasergraveren kan gravere uten problemer. Så raskt og enkelt det er å tilpasse produkter!

Riccardo Muscarella
Maskinen har en helt flat overflate. Det gjør repetitivt arbeid enklere for meg!

Matteo Moras
Flott jobb gjort i løpet av en time. Takket være hastigheten til CO2-lasermaskinen.

Roberto D'Adago
Denne modellen er fantastisk, og laserpresisjonen er vanvittig, den er skarp som en barberhøvel!

Roger Jungo

Beskyttelse af skabstype:: Yes

Arbejdsområde:: 1500x3000 mm

Ramme:: Metal sheet, Welded from thick-walled steel tube, Moulded with strengthening

Laserkraft:: up to 6000 W

Laser hoved:: Raytools/Precitec/WSX

Laser type:: Raycus / MAX Photonics / IPG

Z Motoreffekt W:: 400 W

XY Motorkraft:: 1000/1500 W

XY-aksens struktur:: Guides HIWIN / Helical rack LEAN / Leitesen

Struktur af Z-aksen:: HIWIN Guides / Ball Screws

Højde sensor:: Automatic capacitive

Fedtsystem:: Automatic centralized, semi-automatic

Maks. bevægelses hastighed:: 100/120 m/min

Maks. arbejdshastighed:: Depends on the material

Yderligere gas:: Oxygen, argon, air, nitrogen

Repositioneringsnøjagtighed:: ±0.02 mm

Type endesensorer:: Inductive

Kontrolsystem:: FSCUT 2000

Automatisk skift af arbejdsborde:: Yes

Strøm elektricitet:: Schneider

Software:: FSCut

Højdekontrolsystem:: BCS100

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et højeffektlaserrør kan også være velegnet til dette formål. Man skal dog huske på, at tykkelsen af metallet til skæring med en CO2-laser er begrænset til 1,5 mm, mens en fiberoptisk laser er i stand til at skære op til 25 mm.
Prisen for en times laserskæring afhænger ikke kun af lasermaskinens kraft og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje en produktionsrum, omkostninger og forbrug af elektricitet, omkostningerne til selve materialet, mængden af skrot og nedetid på maskinen og meget mere. For entydigt at besvare spørgsmålet om omkostningerne ved en times laserskæring, er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, som et resultat af hvilken den smelter, det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen af det materiale, der behandles, og den ønskede behandlingshastighed. For eksempel vil en 1 kW emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW emitter vil skære det samme materiale med en hastighed på omkring 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den maksimalt mulige kapacitet. Selvom det kan siges, at det i nutidens konkurrencemæssige realiteter ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
