Fiber Metal Leikkauskone WATTSAN 1530 TABLECHANGE CABINE

Työ alue:: 1500x3000 mm
Laser teho:: 6000 asti W
Max. liikenopeus:: 100/120 m/min

Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE

Pöydänvaihtojärjestelmä
Turvaohjaamo
Cypcut/Cyptube - оhjelmisto
Runkorakenne
3 vuoden takuu säteilijälle

Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 1
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 2
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 3
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 4
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 5
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 6
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 7
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 8
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 9
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 10
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 11
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 12
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 13
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 14
Metallilaserleikkauskone WATTSAN 1530 TABLECHANGE CABINE slide 15

Wattsan 1530 Tablechange Cabine laserkone — nopeutta ja turvallisuutta tuotannossa

WATTSAN 1530 TABLECHANGE CABINE on varustettu automaattisella vaihtopöydällä ja käyttäjän suojaavalla ohjaamolla, joka luo turvallisen työympäristön suurilla työnopeuksilla.

Konetta käytetään ruostumattoman ja hiiliteräksen, kuparin, alumiinin, galvanoidun ohutlevyn ja muiden metallien työstöön. Konetta käytetään koneenrakennuksessa, ilmailu- ja avaruusteollisuudessa, mainosteollisuudessa, hissien ja vetureiden rakentamisessa, sähkölaitteissa ja varaosissa.

Vaihtopöytä tehostaa leikkausprosessia: kun työkappaletta leikataan, käyttäjällä on aikaa vaihtaa levyt toisella pöydällä. Tuotannossa vältetään seisokit ja käytetään aikaa mahdollisimman tehokkaasti.

Cypcut-ohjausjärjestelmä vastaa koneen toiminnasta. Servomoottorit liikuttavat portaalia X-, Y- ja Z-akseleilla. Kone on varustettu kulutusta kestävillä ohjauskiskoilla. Mukana on myös teollisuusjäähdytin, joka varmistaa koneen oikea-aikaisen jäähdytyksen.

Materials

– leikkaus

Hiiliteräs
Ruostumaton teräs
Sinkitty teräs
Alumiini
Kupari
Messinki
Titaani

Räätälöi leikkausprosessi tuotantoa varten

CYPCUT-ohjelmistossa on yksinkertaiset, käyttäjälähtöiset hallintalaitteet. Ohjelmassa on toimintoja, jotka yksinkertaistavat ja optimoivat leikkausprosessia huomattavasti.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tekniikan avulla voidaan määrittää lyhin ja tehokkain leikkausreitti, mikä helpottaa pyöreiden ja suorakulmaisten reikien nopeaa leikkaamista ohuisiin, jopa 1 mm:n paksuisiin ohutlevyihin. Laserpää toimii ilman nostamista tai laskemista, mikä antaa suuren nopeuden ja säästää kaasua. Tämä tila sopii, jos valmistat ilmanvaihtojärjestelmiä.
Estää kulmien sulamisen ja parantaa tuotteen laatua, koska laserpää muodostaa silmukan jokaiseen kulmaan eikä pysähdy. Saadaan puhtaat ja tasaiset kulmat. RINGCUT-toiminto soveltuu paksummille materiaaleille tai sellaisten tuotteiden leikkaamiseen, joissa on useita kulmia ja joissa tarkkuus on tärkeää, esim. hammaspyörät, monogrammien ja tuuliviirien valaminen, matkamuistot jne.
Ammattimainen optimointi osien sijoittelusta arkille, joka soveltuu mainostuotteiden valmistukseen. NESTING-toiminnon avulla voit sijoittaa osat arkille mahdollisimman tehokkaasti ja mahdollisimman lähelle toisiaan niin, ettei aukkoja jää. Tämä säästää materiaalia.
Sen avulla voit määrittää arkin sijainnin työalueella tarkasti kolmen vertailupisteen avulla. Riittää, että asetat materiaalin työalueelle, määrität sen mitat ohjelmassa, ja sitten kone tekee kaiken itse. Sinun ei tarvitse asettaa materiaalia täysin tasaisesti pöydälle.
Sitä käytetään mikroliitosten asettamiseen työstöradalle, jotta osat eivät seiso reunoilla. Osat on helppo hakea takaisin leikkauksen jälkeen. Tämä säästää työstöpäätä törmäämästä osiin työstön aikana. Tämän toiminnon avulla voit valmistaa pieniä osia mainos- ja matkamuistotuotteisiin menettämättä niitä työstökentälle.
Tämän toiminnon avulla voit yhdistää lähellä toisiaan olevia viivoja, eli se yhdistää ne niin, että laserpää ei leikkaa samasta kohdasta. Tämä ominaisuus parantaa huomattavasti tuottavuutta ja lyhentää toiminta-aikaa. Tämä toiminto soveltuu massatuotantoon, kuten aihioiden, mainos- ja matkamuistotuotteiden jne. valmistukseen.

Metallileikkurit Wattsan - unohda korjaukset ja seisokkiajat

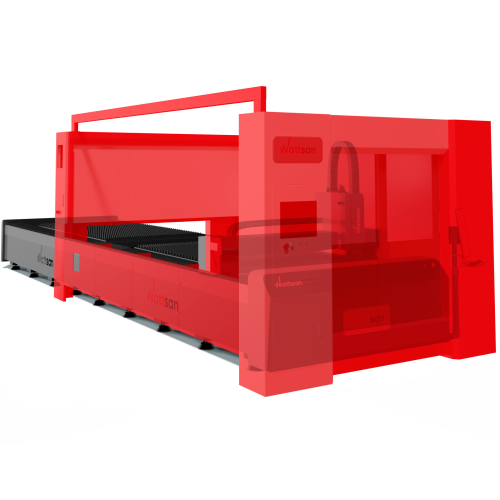

Turvaohjaamo

Ohjaamomoduuli on suunniteltu suojaamaan heijastuvalta säteilyltä ja kipinöiltä leikattaessa. Ohjaamo voidaan asentaa mihin tahansa Wattsan-metallileikkuriin. Turvallisuussyistä ohjaamo on asennettava koneisiin, joiden säteilyteho on vähintään 2000 wattia.

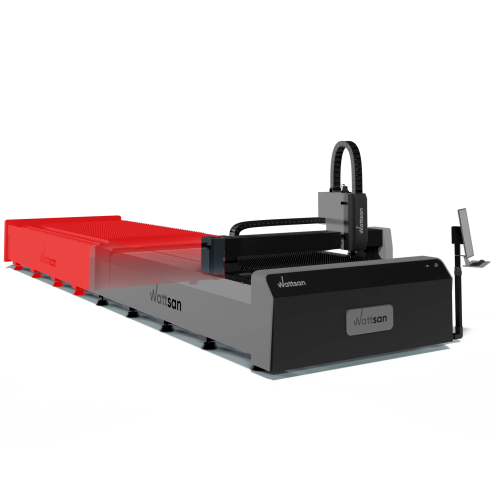

Pöydän vaihtuminen

Vaihdettavat pöydät takaavat koneen jatkuvan toiminnan, eikä aikaa kulu tuotteiden lastaamiseen ja purkamiseen. Kun metallilevyä leikataan yhdellä pöydällä, käyttäjä kerää valmiin tuotteen toiselle pöydälle ja valmistelee seuraavaa levyä. Näin vaihtopöytä nopeuttaa tuotantoprosessia puoleen.

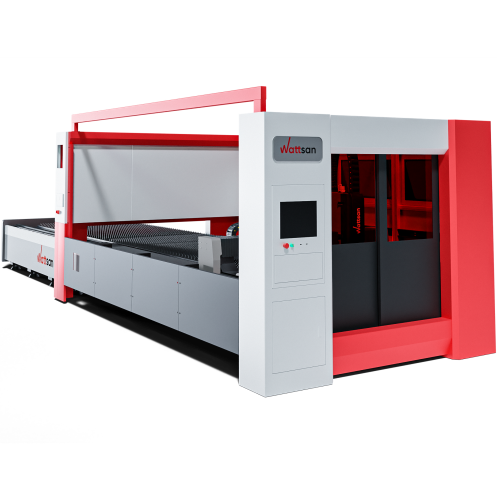

Mitoitettu rakenne

Suunnitteluprosessin aikana tehtiin kaikenlaisia staattisia ja dynaamisia kuormituskokeita pöydän ja sängyn suurimman sallitun muodonmuutoksen määrittämiseksi oikean geometrian säilyttämiseksi. Valitun kokoonpanon ansiosta pöydän enimmäiskuormaa kasvattaa 800 kg:n jaettu paino. Tämä mahdollistaa jopa 15 mm paksujen materiaalien työstön +-0,01 mm:n leikkauslaadulla 24/7-tilassa ja varmistaa sängyn kestävyyden jopa 10 vuodeksi.

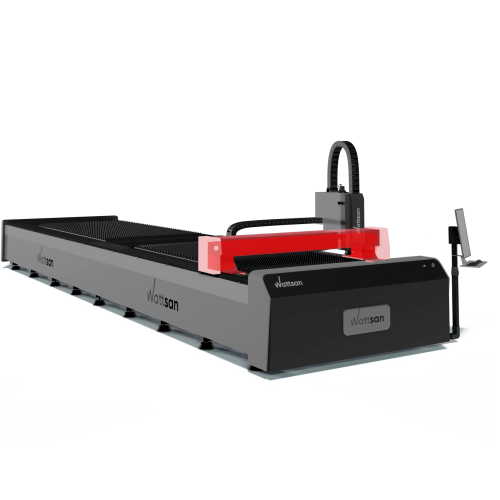

Runkotyyppi sovellukseenne sopivaksi

Alumiinisen portaalin ja insinööriemme tarkasti lasketun suunnittelun ansiosta kone on täysin suojattu vääntymiseltä ja rikkoutumiselta. Wattsan-koneissa käytetään sovelluksesta riippuen kolmenlaisia portaita: kolmannen sukupolven alumiiniportaita, ZL101A- ja GB/T17-standardin mukaisia kevyitä alumiiniportaita sekä titaanilla varustettuja alumiiniportaita yli 120 m/min nopeuksille.

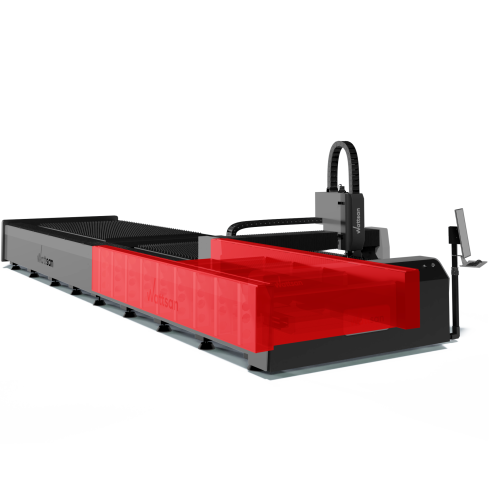

Jäykkyys ja vakaus

S-sarjassa on täyslevyhitsattu sänky, jonka poikkileikkaus on 9-12 mm ja jonka avulla voidaan leikata jopa 10 mm paksuista metallia. Wattsan-rungot ovat uusinta tekniikkaa, ja niiden päätarkoituksena on välttää tärinää työskenneltäessä suunnittelunopeuksilla ja kiihtyvyyksillä. Kehys asennetaan joko tärinätelineisiin tai ankkuroidaan 50 cm paksuun betonialustaan.

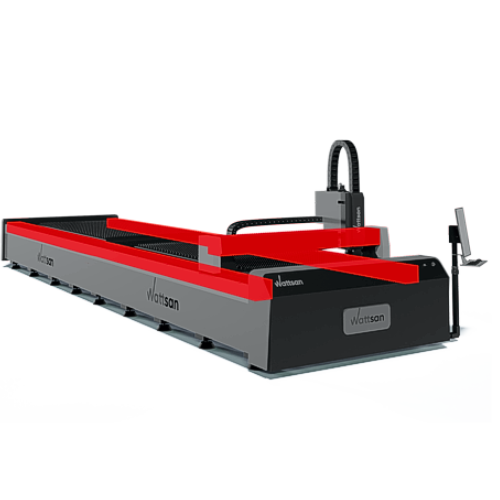

Kaksinkertainen kiskosuojaus

Wattsan-koneet on varustettu erityisellä uritetun koneen pinnan metallisuojalla, joka pitää liukukiskot puhtaina ja säästää pölysuojan vaihtamiseen kuluvaa aikaa ja rahaa.

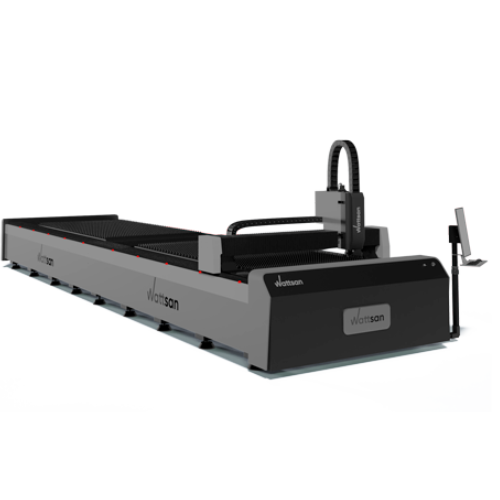

Lastausrullat

Työpöydässä on useita kuulalaakereita, jotka helpottavat levyn lataamista pöydälle. Rullat voidaan asentaa koneen etu-, taka- tai sivupuolelle halutulla tavalla. Rulla nostetaan leikkuupöydän yläpuolelle siten, että varmistetaan optimaalinen syöttö. Yksi tämän syöttöjärjestelmän tärkeimmistä eduista on, että se estää materiaalin naarmuuntumisen.

E-sarja

Varustettu yksiosaisella sähköhitsatulla rungolla ja suulakepuristetyyppisellä portaalilla suuria kiihtyvyyksiä varten. Soveltuu valssatun metallin leikkaamiseen.

6-8 mm

Rungon paksuus

80 m/min

Kuljetusnopeus

Alumiini

Portin materiaali

Jopa 1,5 kW

Laserin teho
S-sarja

S-sarjan portaali on vahvistettu titaanikylkiluilla. Sopii erinomaisesti suurten tuotantomäärien työstämiseen.

6-8 mm

Rungon paksuus

120 m/min

Kuljetusnopeus

Alumiini + titaani

Portin materiaali

Jopa 1,5 kW

Laserin teho
HARD-versio

Hard-versiossa on kolme lämpösuojakerrosta. Suunniteltu työskentelyyn suurimmalla nopeudella ja suurilla tuotantomäärillä.

>16mm

Rungon paksuus

Enintään 210 m/min

Kuljetusnopeus

Alumiini + titaani

Portin materiaali

Jopa 20 kW

Laserin teho

Vertailu Taulukko

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Nopeus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messinki (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Garanteeritud kõrgtehnoloogilised seadmed ja täpne täpsus

Kaitsekate

Kaitseb MITSUBISHI servomootoreid, SHIMPO planetaarrattaid ja HIWINi juhtseadmeid välismõjude eest.
Laseripea kaitsekate

Kaitseb laserpea põhikomponente.
Rööbas koos juhtmetega

Rööbas hoiab portaali liikumise elektrikaablid puutumatuna.
Kaitsekett kiudoptika jaoks

Kett kaitseb kiudoptilist kaablit ja laserpea juhtmeid.
Rõhuandur

Kontrollib ja reguleerib laserpea gaasirõhku.
HIWIN laagrid

Laseripea liigub Hiwini laagrite abil. Tagab sujuva käigu, suure kandevõime ja madala müra.
MITSUBISHI servomootorid

MITSUBISHI servomootorid on väiksema suurusega, kahekordse elueaga, minimaalse vibratsiooniga, kiirendusega kuni 2G, lihtsa vahetuse ja hooldusega.
SHIMPO planetaarajamiga käigukastid

SHIMPO käigukastid muundavad servomootori pöördemomendi ja edastavad selle spiraalkäigule, mis ajab portaali ja võimaldab seda sujuvamalt liigutada.
HIWINi juhtseadmed

HIWINi juhikud on väga täpsed ja usaldusväärsed, madala hõõrdumise ja lihtsa paigaldusega. Need on usaldusväärsuse sünonüümid. Juhikute paigaldamist raamile jälgivad spetsialistid!
LEAN spiraalsed rööpad

Need aitavad masinal taluda koormusi nõutava kiiruse juures ja tagavad pukseerimispuldi sujuvat liikumist. Spiraalrööbaste paigaldamine raami külge toimub asjatundjate järelevalve all!

Ostoprosessi

Laitteiden valinta

Autamme sinua tekemään oikean valinnan tarpeisiisi.
Neuvonta ja laskutus

Koordinoimme koneesi kokoonpanon ja laskemme laitteiston lopulliset kustannukset.
Maksu

Täysimääräisesti, jos kone on varastossa. 50 % ennakkomaksu 50 % toimituksen yhteydessä, jos konetta ei ole varastossa.
Tarkistamme koneen

Laitteella on 3-vaiheinen laadunvalvonta: tehtaalla, varastossamme ja ennen lähettämistä sinulle.
Toimitus tai nouto

Joko kuljetusliike tai nouto koneen varastostamme.
Laitteiden asennus

Olemme täällä auttamassa sinua, kun tarvitset tukea.

Laserpää teie rakenduse jaoks

Wattsan metallilõikurid on varustatud selliste populaarsete tootjate nagu Raytools, BOCI ja Precitec laserpeadega.

1. QBH-liitmik

  See on ühenduslüli valguskaabli ja laserpea vahel. Takistab kiire ümberpööramist, kaitstes seeläbi laserallikat.
2. Kollimaatori moodul

  Teenib laserkiire kitsendamiseks ja tasandamiseks. Muudab laserkiire sobivaks edasiseks edastamiseks fookusmoodulile. Ei tohiks vahetada rohkem kui kord aastas või harvemini.
1. Fookusemoodul koos asendi reguleerimise seadistusega

  Muudab dünaamiliselt fookuskaugust töö ajal, et tagada sügavad ja kvaliteetsed lõiked.
2. Alumine kaitseklaas

  Kaitseklaasid kaitsevad kallist fookusoptikat tolmu, mustuse ja sädemete eest. Ülemine klaas vahetatakse harva. Alumine kaitseklaas on peamine kuluv materjal.
3. Induktsiooniandur

  Hoiab düüsi õigel kõrgusel materjali kohal, mis tagab stabiilse lõike sõltumata materjali kumerusest.
1. Keraamiline otsakuhoidja

  Kaitseb lõikamispead laserlõikamise käigus tekkiva kuumuse eest.
2. Düüs

  Tagab, et gaasijuga ja laserkiir on parema lõikuse saavutamiseks joondatud.

Inspiroituneiden bloggaajien kokemus

Olen erittäin tyytyväinen laitteeseen! Sen voimakas vahvistettu runko vähentää heilumista, mikä on täydellistä kaiverrettaessa suurilla nopeuksilla. Olen käyttänyt sitä akryylilasin kaiverrukseen ja tulokset näyttävät todella hienoilta.

Heinrich Schüür
Loistava laserkaiverruskone, jolla voi leikata huomattavan paksua puuta vaivattomasti. Käytin sitä sekä kaiverrukseen että leikkaamiseen, ja kone toimi loistavasti.

Il Makerstauratore
Tällä laserkaiverruksella voi kaivertaa ilman ongelmia. Kuinka nopeaa ja helppoa tuotteiden valmistaminen onkaan!

Riccardo Muscarella
Koneessa on täysin tasainen pinta. Tämä tekee toistuvasta työstä helpompaa minulle!

Matteo Moras
Erinomaista työtä tehtiin tunnissa. Kiitos CO2-laserlaitteen nopeuden.

Roberto D'Adago
Tämä malli on täydellinen ja laserin tarkkuus on mieletön. Se on terävä kuin partaveitsi!

Roger Jungo

Kaappityyppinen suojaus:: Yes

Työ alue:: 1500x3000 mm

Kehys:: Metal sheet, Welded from thick-walled steel tube, Moulded with strengthening

Laser tyyppi:: Raycus / MAX Photonics / IPG

Laser teho:: up to 6000 W

Laserpää:: Raytools/Precitec/WSX

Uudelleenasemoinnin tarkkuus:: ±0.02 mm

Z Moottorin teho W:: 400 W

XY Moottorin teho:: 1000/1500 W

XY-akselin rakenne:: Guides HIWIN / Helical rack LEAN / Leitesen

Z-akselin rakenne:: HIWIN Guides / Ball Screws

Korkeusanturi:: Automatic capacitive

Rasvajärjestelmä:: Automatic centralized, semi-automatic

Max. liikenopeus:: 100/120 m/min

Max. työnopeus:: Depends on the material

Lisäkaasua:: Oxygen, argon, air, nitrogen

Voima sähkö:: Schneider

Ohjelmisto:: FSCut

Korkeudensäätöjärjestelmä:: BCS100

Pääteantureiden tyyppi:: Inductive

Ohjausjärjestelmä:: FSCUT 2000

Automaattinen työpöytien vaihto:: Yes

Vastaukset kysymyksiin

Metallin leikkaamiseen soveltuu parhaiten kuituoptinen laser, mutta tähän voi sopia myös erikoisvarustettu CO2-laser, jossa on suuritehoinen laserputki. On kuitenkin pidettävä mielessä, että metallin paksuus CO2-laserilla leikattaessa on rajoitettu 1,5 mm:iin, kun taas kuituoptisella laserilla voidaan leikata jopa 25 mm.
Laserleikkauksen tunnin hinta ei riipu pelkästään laserkoneen tehosta ja sen toiminnan nopeudesta, vaan myös useista muista tekijöistä, kuten: koneenkäyttäjän ammattitaito, koneen vuokrauksen hinta. tuotantohuone, sähkön kustannukset ja kulutus, itse materiaalikustannukset, romun määrä ja koneen seisokit ja paljon muuta. Jotta voidaan yksiselitteisesti vastata kysymykseen laserleikkauksen tunnin hinnasta, on otettava huomioon kaikki nämä parametrit.
Metallin pintaan kohdistetaan fokusoitu lasersäde, jonka seurauksena se sulaa, sula materiaali puhalletaan ulos leikkausvyöhykkeestä apukaasun avulla.
Lasersäteilijän teho riippuu käsiteltävän materiaalin paksuudesta ja halutusta käsittelynopeudesta. Esimerkiksi 1 kW:n emitteri leikkaa 1 mm:n paksuista ruostumatonta terästä nopeudella 13 m/min ja 3 kW:n emitteri leikkaa samaa materiaalia noin 35 m/min nopeudella. Tässä kaikki riippuu budjetista ja mahdollisimman suuren kapasiteetin käytön tarkoituksenmukaisuudesta. Vaikka voidaan sanoa, että tämän päivän kilpailussa ei ole järkevää ostaa laserkonetta, jonka teho on alle 1 kW.
