Machine à découper les tubes au laser Wattsan Core

Puissance laser:: 1500-30000 W
Diamètre du mandrin:: 160/240/360 mm
Longueur maximale de chargement:: 6000/9000/12000 mm
Poids maximal du tuyau:: 140/400/1500 kg

1 / 5

Laser Pipe Cutting Machine Wattsan Core

The Wattsan Core is a dual-chuck tube laser cutting machine designed for precise cutting of various tube shapes, including round, square, rectangular, and oval, as well as channel steel, L-steel, and angle steel. It is capable of cutting a wide range of metal materials such as carbon steel, stainless steel, copper, and aluminum alloys.

Standard models can process pipes with lengths of 6, 9, or 12 meters and support a maximum pipe diameter of 350 mm.

Materials

– Coupe

Acier Carbone
Acier inoxydable
Acier galvanisé
Aluminium
Cuivre
Laiton
Titane

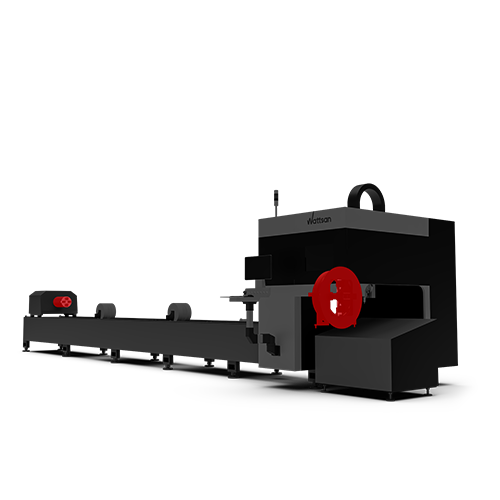

Front, back and center chucks

Wattsan is equipped with an air chuck with a round hole, fixes the whole range of pipe shapes used, has high stability and wear resistance, which improves production efficiency.

In the cutting area, the machine is equipped with a round hole pneumatic chuck with a max acceleration 1.2 G and a max speed of 150 rpm. The fastest, most economical and versatile way to fix a pipe.

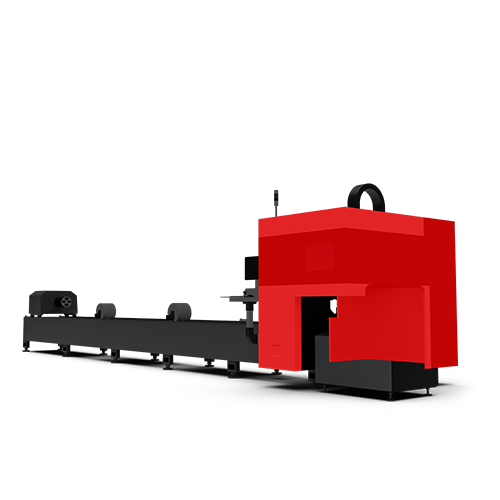

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.

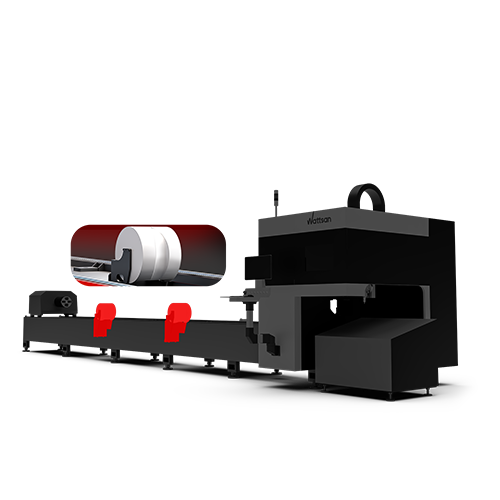

Pneumatic roller support

The support device maintains contact with the pipe surface as the pipe is fed and rotated. The support force is set according to the pipe specification to provide effective support, prevent pipe sagging, reduce axis oscillation during pipe rotation and improve machining accuracy.

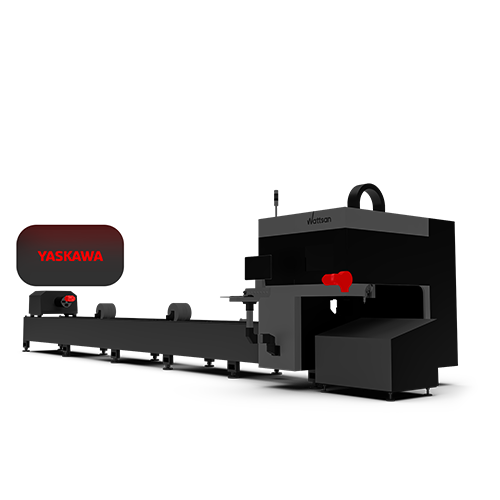

Servo motors Yaskawa

The Wattsan Core tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 1.2G and max chuck rotation speed up to 150 r/min.

Standard

Pour éviter que le tube ne bascule pendant le processus de coupe, 3 supports pneumatiques en plastique fluoré sont installés sur le corps principal de la machine. Ils assurent un positionnement fiable et précis de la pièce à usiner.
Supports en fluoroplastique

A l'avant, le coupe-tube peut être équipé d'un bloc de réception des produits finis conçu pour le déchargement directionnel et ergonomique des pièces à une hauteur sûre. Ce bloc peut également être équipé de deux supports en plastique fluoré. Cette option est facultative et est utilisée dans le cas de la coupe de tubes plus longs, afin d'amortir intensivement les vibrations pendant le traitement et de maintenir une qualité de coupe élevée.

Procédure d'achat

Choix du matériel

Nous vous aidons à faire votre choix d'une machine correspondant à vos besoins
Envoi de la facture

Nous convenons de l'ensemble complet de la machine et de l'envoi de la facture avec le coût final de l'équipement.
Paiement

En totalité si la machine est en stock. 50 % à l'avance 50 % à la livraison si la machine n'est pas en stock.
Nous vérifions la machine

Le contrôle qualité en 3 étapes : à l'usine Wattsan, dans notre entrepôt aux Pays-Bas, avant la livraison.
Livraison ou enlèvement

Soit une société de transport, soit vous récupérez la machine dans notre entrepôt.
Lancement des équipements

Nous sommes là pour vous aider chaque fois que vous avez besoin d'aide.

pour vos tâches

Les découpeurs de métaux Wattsan sont équipés de têtes laser de fabricants renommés tels que Raytools, BOCI et Precitec.

1. Connecteur QBH

  C'est le lien entre le câble à fibre optique et la tête laser. Il empêche le retour du faisceau et protège ainsi la source laser.
2. Module collimateur

  Il est utilisé pour rétrécir et ajuster le faisceau laser. Il permet au faisceau laser d'être transmis au module de mise au point. Il ne doit pas être remplacé plus ou moins une fois par an.
1. Adaptateur de buse céramique

  Il protège la tête de découpe de la chaleur générée lors de la découpe laser.
2. Buse

  Veille à ce que le jet de gaz et le faisceau laser soient alignés pour une meilleure coupe.

Expériences de blogueurs enthousiastes

Cette machine de gravure laser grave sans aucun problème. Quelle rapidité et quelle facilité pour personnaliser les produits !

Riccardo Muscarella
La machine a une surface parfaitement plane. Cela rend le travail répétitif plus facile pour moi !

Matteo Moras
Un excellent travail réalisé en moins d'une heure. Merci à la vitesse de la machine laser CO2.

Roberto D'Adago
Ce modèle est génial, et la précision du laser est incroyable, aussi tranchante qu’un rasoir !

Roger Jungo

Type laser:: Raycus / IPG

Puissance laser:: 1500-30000 W

Tête laser:: Raytools, BOCI

Longueur maximale de chargement:: 6000/9000/12000 mm

Poids maximal du tuyau:: 140/400/1500 kg

Max. vitesse de travail:: Depends on the material

Soutien:: Pneumatic

Gaz supplémentaire:: argon, Oxygen, nitrogen, air

Longueur résiduelle minimale (queue):: 90 mm

Vitesse de rotation maximale du mandrin:: 150/100/80 r/min

Accélération maximale:: 1.2 / 0.8 / 0.6 G

Précision de repositionnement:: ±0.02 mm

Structure de l'axe XY:: HIWIN Guides / Helical rack

Diamètre du mandrin:: 160/240/360 mm

Longueur minimale de chargement:: 100 mm

Logiciel:: FSCUT 3000DE (L/M/G)

Système de contrôle de la hauteur:: BCS100

Type de capteurs d'extrémité:: Height control system

Poser des questions

La découpe du métal peut être réalisée à l'aide d'un laser à fibre optique.
Un faisceau laser focalisé est appliqué à la surface du métal, qui fond, et le matériau fondu est expulsé de la zone de coupe à l'aide d'un gaz auxiliaire.

Les matériaux en fusion sont ensuite expulsés de la zone de coupe à l'aide d'un gaz auxiliaire.
