Máquina de corte de fibra metálica WATTSAN 1313 A

Área de trabalho:: 1300x1300 mm
Potência do laser:: up to 3000 W
Tamanho da máquina:: 2980х2140х1800 mm
Peso:: 1200 kg
Máx. velocidade de movimento:: 80 m/min

Máquina de corte de metal a laser de fibra 1313 A

Máquina de corte de metal a laser de fibra 1313 A slide 1
Máquina de corte de metal a laser de fibra 1313 A slide 2
Máquina de corte de metal a laser de fibra 1313 A slide 3
Máquina de corte de metal a laser de fibra 1313 A slide 4
Máquina de corte de metal a laser de fibra 1313 A slide 5
Máquina de corte de metal a laser de fibra 1313 A slide 6
Máquina de corte de metal a laser de fibra 1313 A slide 7
Máquina de corte de metal a laser de fibra 1313 A slide 8
Máquina de corte de metal a laser de fibra 1313 A slide 9
Máquina de corte de metal a laser de fibra 1313 A slide 10
Máquina de corte de metal a laser de fibra 1313 A slide 11
Máquina de corte de metal a laser de fibra 1313 A slide 12
Máquina de corte de metal a laser de fibra 1313 A slide 13
Máquina de corte de metal a laser de fibra 1313 A slide 14
Máquina de corte de metal a laser de fibra 1313 A slide 15
Máquina de corte de metal a laser de fibra 1313 A slide 16
Máquina de corte de metal a laser de fibra 1313 A slide 17
Máquina de corte de metal a laser de fibra 1313 A slide 18

Cortador de metal a laser Wattsan 1313 A

Esta máquina de corte de metal é mais leve do que os modelos das séries E, S e HARD devido ao facto de a sua base ser construída a partir de tubos de paredes espessas. O seu perfil mais baixo contribui para uma maior estabilidade. Para aumentar ainda mais a durabilidade, a base é revestida com tijolos refractários e dispõe de carrinhos de transporte para maior comodidade.

O design aumenta a durabilidade e a eficiência. Com uma área de trabalho de 1300×1300 mm, esta máquina pode cortar chapas metálicas até 3-4 mm de espessura de forma contínua, 24 horas por dia, 7 dias por semana. Embora seja a mais pequena da sua série, fornece a mesma potência que os modelos maiores. A sua caraterística de destaque é o seu design compacto e de fácil utilização, tornando-a ideal para espaços pequenos. Pode processar uma variedade de metais, incluindo aço inoxidável, aço carbono, aço galvanizado, cobre e alumínio.

Este modelo leve e compacto é mais económico, tornando-o acessível a empresas mais pequenas e em fase de arranque, mantendo os elevados padrões de qualidade da Wattsan.

Materials

– corte

Aço carbono
Aço inoxidável
Aço galvanizado
Alumínio
Cobre
Latão
Titânio

Ajuste o processo de corte para sua produção

O software CYPCUT possui controles simples orientados ao usuário. As funções implementadas simplificam e otimizam muito o processo de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A tecnologia FLYCUT permite determinar a trajetória de corte mais curta e eficiente, permitindo o corte rápido de furos redondos e retangulares em chapas metálicas com espessuras de até 1 mm. Neste caso a cabeça do laser funciona sem levantar e abaixar o que garante alta velocidade de trabalho e economiza gás. Este modo é adequado se você estiver fabricando sistemas de ventilação.
Evita que os cantos se fundam e aumenta a qualidade dos produtos fabricados devido ao facto de a cabeça do laser fazer um loop em cada canto e não parar. Os cantos obtidos são claros e uniformes. A função RINGCUT é adequada para trabalhar com materiais mais espessos ou para cortar produtos com vários cantos onde a precisão é importante, por exemplo, engrenagens, monogramas, lembranças, etc.
Otimização profissional da disposição das peças na chapa adequada à produção de produtos promocionais. A função NESTING permite dispor as peças na chapa da maneira mais eficiente e próxima possível umas das outras, para que não haja lacunas. Isso permite salvar material.
Permite determinar com precisão a posição da folha na área de trabalho utilizando três pontos de referência. Basta colocar o material na área de trabalho, especificar as suas dimensões no programa e a máquina fará tudo sozinha. Não é necessário colocar o material perfeitamente sobre a mesa.
É utilizada para inserir micro-juntas no percurso de processamento, de modo a que as peças não caiam de lado. Neste caso, é fácil remover as peças após o corte. Isto evita que a cabeça de trabalho colida com as peças durante a operação. Esta função permite produzir pequenas peças para produtos promocionais e de lembrança sem as perder na área de trabalho.
Este modo permite unir linhas próximas umas das outras, ou seja, juntá-las para que a cabeça do laser não corte no mesmo lugar. Esta função melhorará muito o desempenho e reduzirá o tempo de operação. Esta função é adequada para produção em massa, por exemplo, durante a fabricação de peças de trabalho, produtos promocionais e souvenirs, etc.

Cortadores de metal da Wattsan - esqueça as reparações e o tempo de inatividade

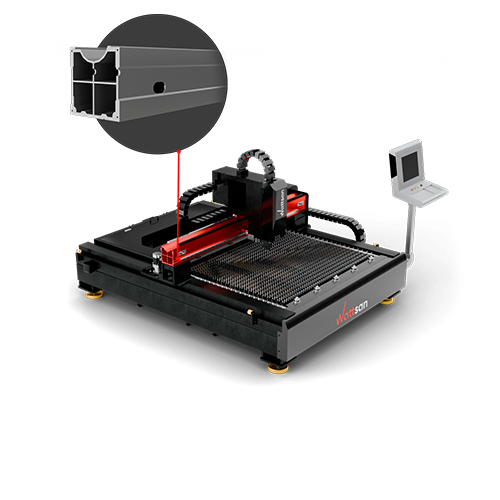

Voa como um avião

O pórtico é feito de alumínio de aviação. Ele proporciona alta durabilidade, rigidez, leveza, resistência à corrosão e à oxidação e uma alta velocidade de movimento. Isto ajuda o equipamento a gerir cargas pesadas e a evitar deformações. Tudo isto garante um funcionamento a longo prazo e sem problemas.
Sólido como um vaivém espacial

As partes interiores da cama e das curvas de desenrolamento são reforçadas com tijolos refractários. Estes podem suportar temperaturas até 1720 °C, o que é comparável às temperaturas que podem ser absorvidas pelo vaivém espacial que entra na atmosfera. Isto é feito para eliminar o potencial de deformações ou a possibilidade de o laser cortar a própria cama.

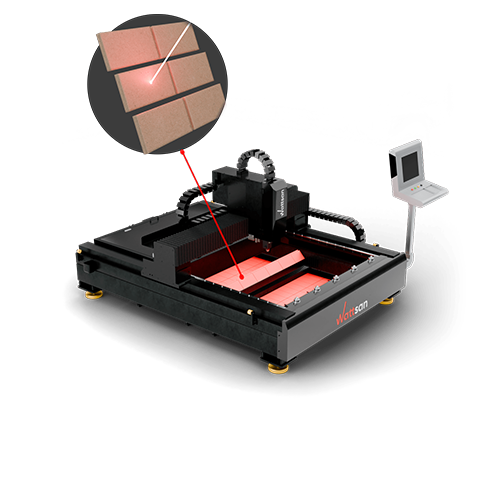

Segregação de tarefas

Quatro partes da mesa constituem a construção modular desta máquina. Esta proporciona proteção contra efeitos térmicos. Além disso, aumenta a capacidade de sustentação. Em caso de necessidade de mudança, pode facilmente trocar apenas a parte necessária, e não a mesa inteira.

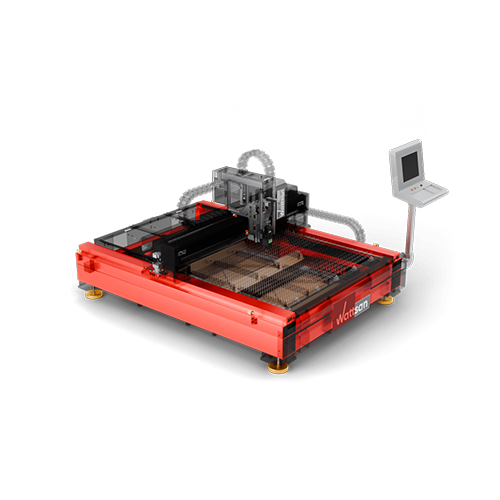

Leve e estável

Este modelo tem uma base inferior feita de tubos de perfil com paredes espessas. Isto torna a estrutura mais leve, mas ao mesmo tempo mais estável; quanto mais perto do chão, melhor a estabilidade. A estrutura também foi submetida a um tratamento térmico e a uma fresagem robotizada, como todas as outras das máquinas Wattsan.

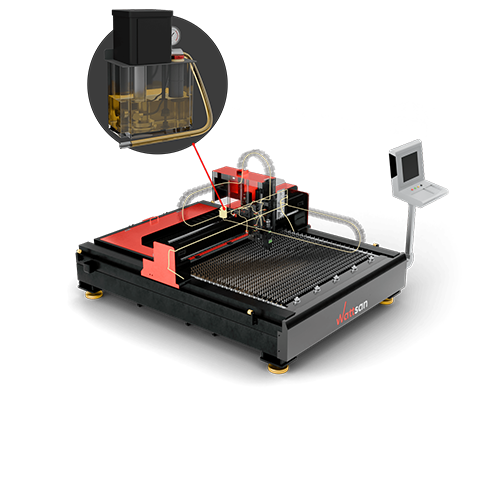

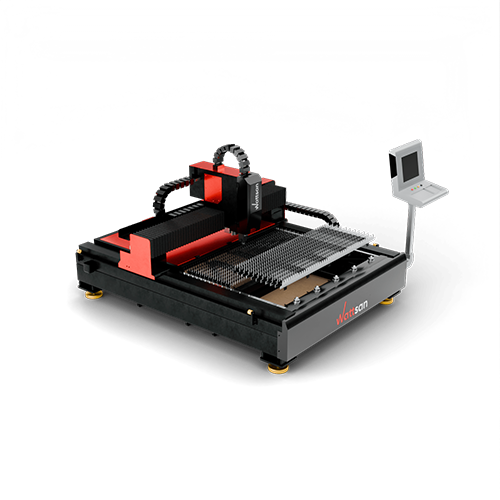

Proteger a máquina contra o desgaste

O modelo está equipado com um sistema de lubrificação automatizado centralizado para maior comodidade. Ele cuida de todas as peças móveis em intervalos regulares. Esta tecnologia permite-lhe preocupar-se apenas com o nível de óleo e, ao mesmo tempo, prolongar a vida útil da máquina. Existe também uma caraterística específica que alerta o sistema de controlo quando fica sem óleo.

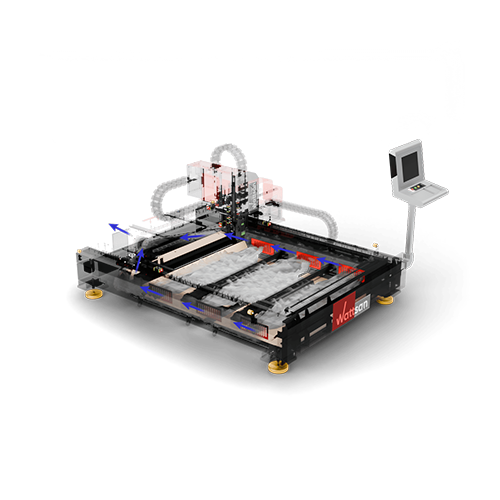

Remoção eficiente de poeiras

A máquina tem uma estrutura oca na sua base, onde existem grelhas, três do lado esquerdo e três do lado direito, através das quais o pó e o gás são removidos utilizando uma máquina de extração na extremidade do sistema. Isto aumenta o volume de gás e poeira removidos, mantendo constante a capacidade total do sistema.

Série E

Equipada com uma estrutura electrosoldada de uma só peça e um pórtico do tipo extrusão para acelerações elevadas. Adequado para cortar metal laminado.

6-8 mm

Espessura da estrutura

80 m/min

Velocidade de deslocação

Alumínio

Material do pórtico

Até 1,5 kW

Potência laser
Série S

O pórtico da série S é reforçado com nervuras de titânio. Ideal para trabalhar com grandes volumes de produção.

10-12 mm

Espessura da estrutura

120 m/min

Velocidade de deslocação

Alumínio + Titânio

Material do pórtico

Até 6 kW

Potência laser
Versão HARD

A versão Hard tem três camadas de proteção térmica. Concebida para trabalhar à velocidade máxima e com grandes volumes de produção.

>16mm

Espessura da estrutura

Até 210 m/min

Velocidade de deslocação

Alumínio + Titânio

Material do pórtico

Até 20 kW

Potência laser

Tabela de comparação

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidade (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latão (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipamentos de alta tecnologia e precisão verificada são garantidos

Capa protetora

Isso protege servomotores MITSUBISHI, caixas de engrenagens planetárias SHIMPO e trilhos guia HIWIN contra influências externas.
Capa protetora da cabeça do laser

Isso protege os principais componentes do cabeçote do laser.
Trilho com fios

O barramento permite armazenar cabos elétricos para movimentação do pórtico.
Corrente de proteção para fibra de vidro

A corrente protege o cabo de fibra óptica e os fios do cabeçote do laser.
Sensor de pressão

Isso controla e regula a pressão do gás para a cabeça do laser.
Rolamentos HIWIN

A cabeça do laser é movida por rolamentos Hiwin. Proporciona um funcionamento suave, alta capacidade de carga e baixo ruído.
Servomotores MITSUBISHI

Os servomotores MITSUBISHI possuem dimensões menores, vida dupla, vibração mínima, engrenagens de até 2G, fácil substituição e manutenção.
Redutores planetários SHIMPO

As caixas de engrenagens planetárias SHIMPO convertem o torque do servo motor e o transmitem para a engrenagem inclinada que aciona o pórtico e o ajuda a se mover suavemente.
Guias HIWIN

As guias HIWIN possuem alta precisão e confiabilidade, baixo atrito e fácil instalação. Eles são sinônimos de “confiabilidade”. As guias de trilho devem ser instaladas na estrutura sob supervisão especializada!
Racks helicoidais LEAN

Ajude a máquina a suportar cargas na velocidade necessária e garanta um movimento suave do pórtico. As cremalheiras helicoidais devem ser instaladas na estrutura sob supervisão especializada!

procedimento de compra

Seleção de equipamento

Ajudamos você a escolher uma máquina que atenda às suas necessidades
Envio de fatura

Concordamos com o conjunto completo da máquina e envio de fatura com o custo final do equipamento.
Payment

Total se a máquina estiver em estoque. 50% adiantado 50% na entrega se a máquina não estiver em estoque.
Verificamos a máquina

O controle de qualidade em 3 etapas: na fábrica Wattsan, em nosso depósito na Holanda, antes da entrega.
Entrega ou retirada

Uma empresa de transporte ou você retira a máquina em nosso depósito.
Equipamento de lançamento

Estamos aqui para ajudá-lo sempre que precisar de suporte.

Cabeça laser para suas tarefas

Os cortadores de metal Wattsan são equipados com cabeçotes laser de fabricantes populares como Raytools, BOCI e Precitec.

1. Conector QBH

  É a ligação entre o cabo de fibra ótica e a cabeça do laser. Evita o retorno do feixe, protegendo assim a fonte laser.
2. Módulo colimador

  É utilizado para estreitar e ajustar o feixe laser. Torna o feixe laser adequado para ser transmitido ao módulo de focagem. Não deve ser substituído mais ou menos do que uma vez por ano.
1. Módulo de focagem com controlador de posição

  Ajusta dinamicamente a distância focal durante o funcionamento para garantir cortes profundos e de qualidade.
2. Óculos de proteção

  Os vidros de proteção protegem as ópticas de focagem dispendiosas contra poeira, sujidade e faíscas. O vidro superior raramente é substituído. O vidro de proteção inferior é o principal consumível.
3. Sensor de indução

  Mantém a altura correcta do bico acima do material, o que garante um corte estável independentemente da curvatura do material.
1. Adaptador de bocal em cerâmica

  Protege a cabeça de corte do calor gerado durante o corte a laser.
2. Bocal

  Assegura que o jato de gás e o feixe de laser estão alinhados para um melhor corte.

Experiências de blogueiros entusiasmados

Estou extremamente satisfeito com o aparelho! A sua potente estrutura reforçada reduz as oscilações, o que é perfeito para gravar a alta velocidade. Tenho-o utilizado em vidro acrílico e os resultados são muito bons.

Heinrich Schüür
Uma excelente máquina de gravação a laser, que pode cortar espessuras significativas de madeira sem esforço. Utilizei-a tanto para gravar como para cortar, e a máquina funcionou maravilhosamente.

Il Makerstauratore
Esta máquina de gravação a laser pode gravar sem qualquer problema. Como é fácil e rápido personalizar produtos!

Riccardo Muscarella
A máquina tem uma superfície perfeitamente plana. Facilita-me o trabalho repetitivo!

Matteo Moras
Excelente trabalho realizado numa hora. Graças à velocidade da máquina laser CO2.

Roberto D'Adago
Este modelo é ótimo e a precisão do laser é incrível, é afiado como uma navalha!

Roger Jungo

Quadro:: Moulded with strengthening, Welded from thick-walled steel tube, Metal sheet

Peso:: 1200 kg

Tamanho da máquina:: 2980х2140х1800 mm

Área de trabalho:: 1300x1300 mm

Tipo de laser:: Raycus / MAX Photonics / IPG

Cabeça de laser:: Raytools / Precitec / BOCI

Potência do laser:: up to 3000 W

Precisão de reposicionamento:: ±0.02 mm

Z Potência do motor W:: 400 W

Potência do motor XY:: 750 W

Estrutura do eixo XY:: HIWIN Guides/ Helical rack

Estrutura do eixo Z:: HIWIN Guides / Ball Screws

Sensor de altura:: Automatic capacitive

Sistema de graxa:: semi-automatic, Automatic centralized

Máx. velocidade de movimento:: 80 m/min

Motor em X e Y:: Delta

Máx. velocidade de trabalho:: Depends on the material

Gás adicional:: argon, nitrogen, Oxygen, air

Energia elétrica:: Siemens

Programas:: FSCut

Sistema de controle de altura:: BCS100

Tipo de sensores finais:: Inductive

Sistema de controle:: Raytools XC3000S

Pergunte

Um laser de fibra óptica é mais adequado para cortar metal, mas um laser de CO2 especialmente equipado com um tubo de laser de alta potência também pode ser adequado para essa finalidade. No entanto, deve-se ter em mente que a espessura do metal para corte com laser de CO2 é limitada a 1,5 mm, enquanto um laser de fibra óptica é capaz de cortar até 25 mm.
O custo de uma hora de corte a laser depende não apenas da potência da máquina a laser e da velocidade de operação, mas também de vários outros fatores, como: a qualificação profissional do operador da máquina, o custo do aluguel de um sala de produção, o custo e o consumo de eletricidade, o custo do próprio material, a quantidade de sucata e o tempo de inatividade da máquina e muito mais. Para responder inequivocamente à pergunta sobre o custo de uma hora de corte a laser, é necessário levar em consideração todos esses parâmetros.
Um feixe de laser focado é aplicado à superfície do metal, como resultado do qual ele derrete, o material fundido é soprado para fora da zona de corte com a ajuda de um gás auxiliar.
A potência do emissor laser depende da espessura do material a ser processado e da velocidade de processamento desejada. Por exemplo, um emissor de 1 kW cortará aço inoxidável de 1 mm de espessura a uma velocidade de 13 m/min, e um emissor de 3 kW cortará o mesmo material a uma velocidade de cerca de 35 m/min. Aqui tudo depende do orçamento e da conveniência de usar a capacidade máxima possível. Embora se possa dizer que nas realidades competitivas de hoje não faz sentido comprar uma máquina a laser com potência inferior a 1 kW.
