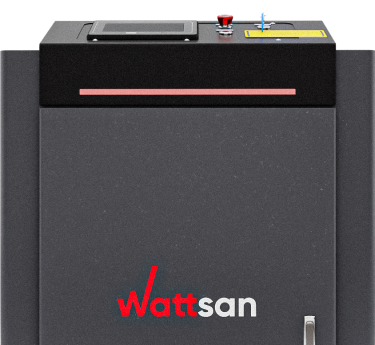

Laserschweißgerät Wattsan 5in1 G2 Pro JPT

Kühlsystem:: Wasser
Laserleistung:: 1500 / 2000 / 3000 W
Maschinengröße:: 1075 x 664 x 1055 mm
Packungsgröße:: 1680 x 780 x 1240 mm
Laserquelle:: JPT
Gewicht:: 235 kg

15 692 € ohne MwSt

Preis auf Anfrage

Anfrage stellen

Laser schweißgerät Wattsan Laser Weld 5in1 G2 Pro JPT

Wattsan 5in1 G2 Pro JPT Laserschweißen schweißt Produktteile in jeder Position

Das handgehaltene Laserschweißgerät Wattsan 5in1 G2 Pro JPT bietet hohe Arbeitsgeschwindigkeiten und perfekte Schweißqualität. Es wird zum Verbinden verschiedener Metalle mit einer Dicke von 0,3 bis 7 mm verwendet. Die Maschine ist in der Lage, Kohlenstoff, niedriglegierten Stahl, Hochspannungsstahl, Edelstahl, Aluminium- und Titanlegierungen, Kunststoffe und verschiedene unterschiedliche Materialien zu schweißen. Es vereinfacht das Schweißen von Werkstücken, auch bei geringer Qualifikation des Bedieners.

Es stehen verschiedene Arten von Schweißverbindungen zur Verfügung: Stoßverbindung, Überlappungsverbindung, T-Verbindung, Kantenverbindung und Eckverbindung. Das Hand-Laserschweißgerät wird ohne Zusatzdraht eingesetzt, bei Bedarf kann jedoch ein beliebiges Drahtvorschubgerät integriert werden. Die Hauptverbrauchsmaterialien sind Arbeitsgas (Stickstoff/Argon), Düsen und Schutzspiegel. Dank des 8 m langen Kabels kann über eine beträchtliche Entfernung von der Maschine geschweißt werden.

The results of the CNAS tests

Wattsan laser welding machines have a CNAS (ILAC MRA) certificate with international accreditation. The CNAS professionals tested equipment for:

Quality of the welds

To check this, a radiographic test took place. Seams made by the Wattsan machine showed high repeatability without pores and cracks.

Reliability

Equipment was tested for the length of uninterrupted work. Machines are verified to work for 48 hours without stops and malfunctions.

Safety

The CNAS gave Wattsan laser welding machines an IV class safety. That means electrical overload protection and a stable temperature and pressure state.

Wählen Sie die Nahtart für Ihre Aufgabe!

Vor dem Schweißen ist es wichtig, die Art der Schweißnaht zu bestimmen, ob es sich um eine Stumpfnaht, eine Kehlnaht, eine T-Schweißnaht, eine Überlappnaht oder eine Endnaht handelt. Dies hilft Ihnen bei der Wahl der jeweils besten Schweißtechnik:

Drei Kreise
Linie
Kreis
Doppelkreis
Dreieck
Sanduhr
Acht

Dieses Muster verbessert und verdichtet die Verschmelzung des Materials an den Nahtkanten, sorgt für eine gleichmäßige Wärmeverteilung und verbessert das Aussehen und die Konsistenz der Schweißnaht. Füllt Lücken und gleicht Unregelmäßigkeiten aus.
Die Linienbreite kann angepasst werden. Dieses Verfahren eignet sich zum Schweißen dünner Metalle, zum Stumpfschweißen und zum Drahtvorschubschweißen. Man kann eine breite Naht bekommen, die eine bessere Verbindung der Teile ermöglicht.
Der Durchmesser kann angepasst werden. Dank der gleichmäßigen Verteilung der spezifischen Leistung kann man eine breite Naht bekommen, aber auch eine größere Eindringtiefe im Vergleich zur linearen Oszillationsart. Geeignet zum Schweißen dünner Bleche.
Der Durchmesser kann angepasst werden. Dank der gleichmäßigen Verteilung der spezifischen Laserleistung kann man eine breite Naht mit tieferer Eindringtiefe an den Nahträndern bekommen. Dieses Verfahren passt für alle Arten des Kehlnahtschweißens.
Die Breite ist einstellbar. Dadurch kann der Strahl die Tiefe des Schweißbades erhöhen. Beim Drahtvorschubschweißen kann die Frequenz reduziert werden. Diese Art der Schwingung eignet sich beim Arbeiten mit Lotlinien.
Man kann eine breite Naht und eine tiefe Schmelzzone bekommen. Diese Methode eignet sich zum Schweißen breiter Verbindungen sowie zum Arbeiten mit Lotlinien.
Hervorragend für dickere Materialien, optisch ansprechendes und glattes Muster, gute Seitenwandverschmelzung.

Materialien

– Schneiden
– Schweißen

Kohlenstoffstahl
Edelstahl
Verzinkter Stahl
Aluminium
Kupfer
Messing
Titan

Wattsan Laserschweißen sind durchdacht konzipiert

Steuerpult

Benutzerfreundliche Schnittstelle für die Erstellung hochwertiger Schweißnähte. Die große Auswahl an Einstellungen macht alle Arten von Schweißmustern auch für den unerfahrenen Benutzer zugänglich. Es dauert etwa einen Tag, um die Bedienung und Wartung der Maschine zu erlernen! Das Touchpanel ist staubgeschützt und bleibt unter allen Umständen bedienbar.
Laserquelle

Die Maschine ist mit einem hochwertigen JPT-Faserlaser ausgestattet, aber auch andere Marken wie Raycus sind erhältlich. Die Lebensdauer eines Faserlaserstrahlers beträgt mehr als 100.000 Stunden. Die Wahl der Quelle hängt von den Wünschen des Kunden und den erforderlichen Aufgaben ab.
Funktionen der Schweißzange

Mit den Düsen der Maschinenpistole kann zwischen verschiedenen Schweißmustern umgeschaltet werden: Linie, Dreieck, Kreis, Sanduhr, Figur 8 usw. Jedes Muster ist für eine bestimmte Aufgabe und Schweißart ausgelegt.

Materialien

Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
Edelstahl
1 mm	500 watts	260 watts	800	5
1.5 mm	500 watts	340 watts	750	5
2 mm	1000 watts	600 watts	800	5
2.5 mm	1000 watts	730 watts	700	5
3 mm	1000 watts	860 watts	720	5
Aluminium
Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
1 mm	500 watts	480 watts	700	20
1.5 mm	1000 watts	560 watts	800	20
2 mm	1000 watts	780 watts	800	20
2.5 mm	1000 watts	928 watts	800	20
3 mm	1500 watts	1150 watts	800	20
Messing
Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
1 mm	1000 watts	900 watts	600	30
1.5 mm	1500 watts	1100 watts	600	30
2 mm	1500 watts	1350 watts	500	30
2.5 mm	2000 watts	1600 watts	500	30
3 mm	2000 watts	1850 watts	500	30
Kupfer
Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
1 mm	1000 watts	650 watts	600	30
1.5 mm	1000 watts	850 watts	600	30
2 mm	1500 watts	1100 watts	500	30
2.5 mm	1500 watts	1400 watts	500	30
3 mm	2000 watts	1750 watts	500	30
Kohlenstoffstahl
Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
1 mm	500 watts	300 watts	500	20
1.5 mm	500 watts	370 watts	500	20
2 mm	500 watts	480 watts	600	20
2.5 mm	1000 watts	600 watts	600	20
3 mm	1000 watts	760 watts	700	20
Verzinkter Stahl
Material	Spitzenlaserleistung	Vorgegebene Leistung	Geschwindigkeit (mm/sec)	Frequenz (kHz)
1 mm	500 watts	320 watts	600	20
1.5 mm	500 watts	460 watts	600	20
2 mm	1000 watts	600 watts	500	20
2.5 mm	1000 watts	800 watts	700	20
3 mm	1000 watts	960 watts	650	20

Working in uncomfortable positions – gun weight is only 0.8 kg

Nozzle module

The machine comes with a set of tips for welding various joints, as well as a nozzle for cutting.
Protective glass module

The mirror system built into the welding gun is essential for creating complex types of welds.
Double mirror system

The welding gun has a gas and a laser beam control.
QBH connector

The module controls machine settings and filler wire feed speed.
Collimator module

The collimator module is designed to level the laser beam.
Automatic wire feeder

Based on the type of seam, the device features special nozzles as standard. It includes nozzles for working with filler metal wire.

Kaufvorgang

Auswahl der Ausrüstung

Wir helfen Ihnen, die Ausrüstung mit Rücksicht auf Ihre Anforderungen auszuwählen.
Beratung und Rechnungsausstellung

Wir vereinbaren die Komplettierung der Maschine und berechnen die Endkosten der Ausrüstung.
Bezahlung

In vollem Umfang, wenn die Maschine auf Lager verfügbar ist. 50% Vorauszahlung, 50% bei Lieferung, wenn die Maschine nicht auf Lager ist.
Wir überprüfen die Maschine

Die Ausrüstung wird einer 3-stufigen Qualitätsprüfung unterzogen: im Werk, bei uns auf Lager und vor dem Versand.
Lieferung oder Abholung

Entweder ein Transportunternehmen oder Sie holen ein LKW aus unserem Lager ab.
Maschinenmontage

Wir sind hier, um Ihnen zu helfen, wenn Sie Unterstützung benötigen.

Erfahrungen von begeisterten Bloggern

Dieser Lasergravierer kann problemlos gravieren. Wie schnell und einfach lassen sich Produkte anpassen!

Riccardo Muscarella
Die Maschine hat eine perfekt flache Oberfläche. Das erleichtert mir die wiederholte Arbeit!

Matteo Moras
Großartige Arbeit in weniger als einer Stunde erledigt. Dank der Geschwindigkeit der CO2-Lasermaschine.

Roberto D'Adago
Dieses Modell ist großartig, und die Laserpräzision ist verrückt – so scharf wie eine Rasierklinge!

Roger Jungo

Länge des Glasfaserkabels:: 10 / 15 m

Gewicht der Schweißpistole:: 1 kg

Maschinengröße:: 1075 x 664 x 1055 mm

Packungsgröße:: 1680 x 780 x 1240 mm

Gewicht:: 235 kg

Laserleistung:: 1500 / 2000 / 3000 W

Schweißnahttiefe von einer Seite:: 2 / 3 / 5 / 7

Laserfrequenz:: up to 20 kHz

Laserquelle:: JPT

Betriebsart des Laserstrahlers:: CW

Laser-Wellenlänge:: 1080 nm

Brennweite:: 150

Kühlsystem:: water

Temperatur der Arbeitsumgebung:: 5-40 ℃

Arbeitsfeuchtigkeit:: 30-70 %

Schutzglas:: 20x2

Einstellung der Betriebsarten:: Yes

Das Steuersystem:: Relfar

Pistole:: FWH20-DS50A

Brennweite:: 150 mm

Brennweite kollimator:: 50 mm

Drahtdurchmesser:: 3.0 mm

Drahteinzugslänge:: 10 m

Zuführungsgeschwindigkeit:: max 80 mm/min

Antriebsart:: step motor

Fragen stellen

Das Gerät benötigt eine minimale Menge an Verbrauchsmaterialien: Stickstoff/Argon und Strom, Verbrauchselektroden sind nicht erforderlich. Das Schweißen der Teile erfolgt ohne Zusatzdraht, dessen Zuführung optional angeschlossen werden kann.
Das Reinigen oder Schleifen der Arbeitsfläche vor und nach dem Schweißen bereitet nicht so viele Schwierigkeiten. Das Laserschweißen stellt keine so hohen Anforderungen an die Oberflächenbeschaffenheit wie das MIG-Schweißen.
Es ist möglich, folgende Arten von Nähten zu schweißen: Stumpf-, Eck-, Kehl- und Rohrrundnaht, sowie schlecht nachbearbeitete Werkstücke. Das Schweißen sorgt für eine hochwertige Schweißnahtbildung: ohne Verformungen, Durchbrüche, Nachbearbeitung (aufgrund der begrenzten Wärmeeinflusszone).
Das Laserschweißgerät kann folgende Materiale schweißen: Kohlenstoffstahl, niedriglegierter Stahl, hochfeste Maschinenlegierungen, Edelstähle, Aluminium-, Kupfer- und Messinglegierungen, Titan, Kunststoffe, unterschiedliche Materialien. Es ist möglich, das Gerät schnell an neues Material anzupassen. Das Laserschweißen lässt sich einfach in den Fertigungsprozess integrieren.
Das Laserschweißen ist im Vergleich zu herkömmlichen Schweißarten viel feuersicherer, es gibt keinen Durchbruch von geschmolzenem Metall und keinen gefährlichen Funkenüberschlag während des Betriebs. Es macht auch die Arbeitsbedingungen viel angenehmer.
