Laser-Rohrschneidemaschine Wattsan Heavy Duty

Laserleistung:: 15000-30000 W
Futter-Durchmesser:: 360 / 550 / 640 mm
Maximale Ladelänge:: 6000 / 9000 / 12000 mm
Maximales Rohrgewicht:: 1500 / 3000 kg

Laser Tube Cutting Machine Wattsan Heavy Duty

1 / 5

Laser Pipe Cutting Machine Wattsan Heavy Duty

The Wattsan Heavy Duty is a 3-chuck tube laser cutting machine, equipped with a swivel laser head and full automatic tube feeding as standard. It is used for all kind of tubes. The machine can cut carbon and stainless steel tube, copper, aluminum alloy tube, and other metals.

Materials

– Schneiden

Kohlenstoffstahl
Edelstahl
Verzinkter Stahl
Aluminium
Kupfer
Messing
Titan

Protective cabin

The protective cabin ensures safe operation and eliminates contamination. The viewing window is made of special protective glass according to European CE standards.

The smoke generated by cutting passes through the filter system inside the cabin, thus providing an environmentally friendly cutting without polluting the external environment.
Front, back and center chucks

A distinctive feature of Wattsan tube cutter is the presence of 3 pneumatic clamping chucks (front, back and center). The chucks rotate synchronously and move synchronously or individually.

The design of the machine is designed for reliable fixation of thick-walled pipes with a diameter of up to 640 mm, weighing up to 3000 kg (the machine can be equipped with chucks of the appropriate diameters).
Servo Follow-up

The auxiliary support is controlled by an independent servo motor to move up and down, mainly to perform auxiliary support for excessive deformation of long cut pipes. Especially for small diameter pipes. When the rear chuck is moved to the appropriate position, the auxiliary support can be lowered to avoiance.
Servo motors Yaskawa

The Wattsan tube cutter is equipped with Yaskawa servo motors. The advantages of servo motors include: 2 times increased reliability margin, easy replacement in case of breakdown, minimal vibration, lightweight design, acceleration up to 0.6G and max chuck rotation speed up to 80 r/min.
Bevel cutting up to 45 degrees

The Wattsan Heavy Duty equipped with a swivel cutting head for cutting pipes and punching holes up to 45 degrees.

This function is indispensable for the subsequent welding of butt-to-butt pipes, beveled pipes, short pipes, products connected with fixing bolts. Will increase the demand for products and increase the range of machined parts.
Loading and unloading system

Heavy duty equipped with loading and unloading system of heavy tubes, efficient and time-saving, reduces production preparation time. Significantly improves operational safety, saves labour and reduces production costs.

This system can support tube weights up to 3000 kg and diameters up to 640 mm

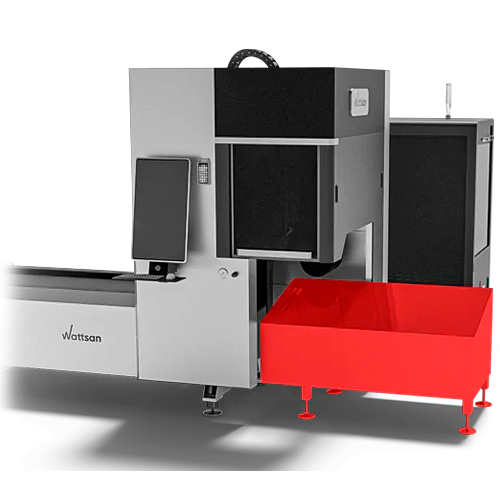

Standard

Um ein Schwingen des Rohres während des Schneidvorgangs zu verhindern, sind 3 pneumatische Fluorkunststoffauflagen am Hauptkörper der Maschine angebracht. Sie sorgen für eine zuverlässige und präzise Positionierung des Werkstücks.

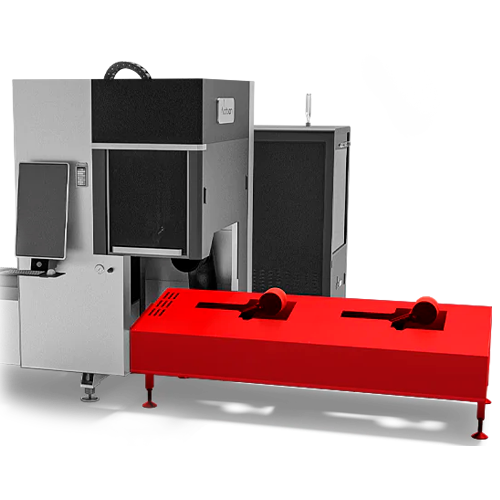

Fluoroplastische Träger

Der Rohrschneider kann an der Vorderseite mit einer Fertigwarenannahme ausgestattet werden, die ein gezieltes und ergonomisches Entladen der Werkstücke in sicherer Höhe ermöglicht. Dieser Block kann auch mit zwei Fluorkunststoffauflagen ausgestattet werden. Diese Option ist optional und wird beim Schneiden längerer Rohre eingesetzt, um die Vibrationen während der Bearbeitung intensiv zu dämpfen und eine hohe Schnittqualität zu gewährleisten.

Kaufvorgang

Auswahl der Ausrüstung

Wir helfen Ihnen, die Ausrüstung mit Rücksicht auf Ihre Anforderungen auszuwählen.
Beratung und Rechnungsausstellung

Wir vereinbaren die Komplettierung der Maschine und berechnen die Endkosten der Ausrüstung.
Bezahlung

In vollem Umfang, wenn die Maschine auf Lager verfügbar ist. 50% Vorauszahlung, 50% bei Lieferung, wenn die Maschine nicht auf Lager ist.
Wir überprüfen die Maschine

Die Ausrüstung wird einer 3-stufigen Qualitätsprüfung unterzogen: im Werk, bei uns auf Lager und vor dem Versand.
Lieferung oder Abholung

Entweder ein Transportunternehmen oder Sie holen ein LKW aus unserem Lager ab.
Maschinenmontage

Wir sind hier, um Ihnen zu helfen, wenn Sie Unterstützung benötigen.

Laserkopf für Ihre Aufgaben

Wattsan Metallschneider sind mit Laserköpfen bekannter Hersteller wie Raytools, BOCI und Precitec ausgestattet.

1. QBH connector

  Es ist die Verbindung zwischen dem Glasfaserkabel und dem Laserkopf. Es verhindert den Strahlrücklauf und schützt so die Laserquelle.
2. Kollimatormodul

  Es dient der Verengung und Anpassung des Laserstrahls. Es macht den Laserstrahl für die Weiterleitung an das Fokussiermodul geeignet. Es sollte nicht öfter als einmal im Jahr ausgetauscht werden.
1. Fokussiermodul mit Positionsregler

  Dynamische Anpassung des Fokusabstands während des Betriebs, um tiefe und hochwertige Schnitte zu gewährleisten.
2. Schutzgläser

  Schutzgläser schützen die teuren Fokussieroptiken vor Staub, Schmutz und Funken. Das obere Glas wird nur selten ausgetauscht. Das untere Schutzglas ist das Hauptverbrauchsmaterial.
3. Induktionssensor

  Er hält die korrekte Düsenhöhe über dem Material aufrecht, was unabhängig von der Materialkrümmung einen stabilen Schnitt gewährleistet.
1. Keramischer Düsenadapter

  Schützt den Schneidkopf vor der beim Laserschneiden entstehenden Hitze.
2. Nozzle

  Sorgt dafür, dass der Gasstrahl und der Laserstrahl für einen besseren Schnitt ausgerichtet sind.

Erfahrungen von begeisterten Bloggern

Dieser Lasergravierer kann problemlos gravieren. Wie schnell und einfach lassen sich Produkte anpassen!

Riccardo Muscarella
Die Maschine hat eine perfekt flache Oberfläche. Das erleichtert mir die wiederholte Arbeit!

Matteo Moras
Großartige Arbeit in weniger als einer Stunde erledigt. Dank der Geschwindigkeit der CO2-Lasermaschine.

Roberto D'Adago
Dieses Modell ist großartig, und die Laserpräzision ist verrückt – so scharf wie eine Rasierklinge!

Roger Jungo

Lasertyp:: Raycus / IPG

Laserleistung:: 15000-30000 W

Laserkopf:: BOCI, Raytools

Futter-Durchmesser:: 360 / 550 / 640 mm

Minimale Ladelänge:: 100 mm

Maximale Ladelänge:: 6000 / 9000 / 12000 mm

Maximales Rohrgewicht:: 1500 / 3000 kg

Unterstützung:: Servo follow-up

max. Arbeitsgeschwindigkeit:: Depends on the material

Zusatzgas:: Oxygen, air, argon, nitrogen

Maximale Drehgeschwindigkeit des Futters:: 80 / 40 r/min

Maximale Beschleunigung:: 0.6 / 0.4 G

Repositionierungsgenauigkeit:: ±0.02 mm

Aufbau der XY-Achse:: HIWIN Guides / Helical rack

Software:: FSCUT 5000A

Höhenkontrollsystem:: BCS100

Art der Endsensoren:: Height control system

Fragen stellen

Ein Glasfaserlaser eignet sich am besten zum Schneiden von Metall, aber auch ein speziell ausgerüsteter CO2-Laser mit einer Hochleistungslaserröhre kann für diesen Zweck geeignet sein. Es sollte jedoch bedacht werden, dass die Dicke des Metalls für das Schneiden mit einem CO2-Laser auf 1,5 mm begrenzt ist, während ein Glasfaserlaser bis zu 25 mm schneiden kann.
Die Kosten für eine Stunde Laserschneiden hängen nicht nur von der Leistung der Lasermaschine und der Geschwindigkeit ihres Betriebs ab, sondern auch von einer Reihe anderer Faktoren, wie z. B.: den beruflichen Fähigkeiten des Maschinenführers, den Kosten für die Anmietung eines Produktionsraums, den Kosten und dem Verbrauch von Strom, den Kosten des Materials selbst, der Menge an Ausschuss und den Ausfallzeiten der Maschine und vielem mehr. Um die Frage nach den Kosten einer Stunde Laserschneiden eindeutig zu beantworten, müssen all diese Parameter berücksichtigt werden.
>
Ein fokussierter Laserstrahl wird auf die Metalloberfläche aufgebracht, wodurch diese schmilzt, das geschmolzene Material wird mit Hilfe eines Hilfsgases aus der Schneidzone geblasen.
Die Leistung des Lasersenders hängt von der Dicke des zu bearbeitenden Materials und der gewünschten Bearbeitungsgeschwindigkeit ab. Ein 1-kW-Strahler schneidet beispielsweise 1 mm dicken Edelstahl mit einer Geschwindigkeit von 13 m/min, ein 3-kW-Strahler schneidet das gleiche Material mit einer Geschwindigkeit von etwa 35 m/min. Hier hängt alles vom Budget und der Zweckmäßigkeit ab, die maximal mögliche Leistung zu nutzen. Man kann jedoch sagen, dass es unter den heutigen Wettbewerbsbedingungen keinen Sinn macht, eine Lasermaschine mit einer Leistung von weniger als 1 kW zu kaufen.
