WATTSAN 1530 TABLECHANGE ROTATORY CABINE

Espace de travail:: 1500x3000 mm
Puissance laser:: jusqu'à 6000 W
Taille de l'appareil:: 3010 x 7680 x 2250 mm
Lester:: 4800 kg
Max. vitesse de mouvement:: 100/120 m/min

Dispositivo giratorio
Système de changement de table
Cabine de sécurité
Châssis renforcé
Garantie de 3 ans sur l'émetteur

Wattsan 1530 Tablechange Rotary Cabin laser machine — vitesse, sécurité et efficacité de production

La WATTSAN 1530 TABLECHANGE ROTATORY CABINE est une machine de découpe de tôle. La machine de découpe laser des métaux est équipée d'une cabine de sécurité pour un fonctionnement sûr, ainsi que d'un changeur de table et d'un dispositif de pivotement.

L'unité pivotante effectue des coupes longitudinales et latérales de toute complexité, ainsi qu'une fonction de gravure. Vous pouvez utiliser le coupeur de métaux comme un coupeur ordinaire et passer à la coupe de tubes après quelques minutes.

La cabine de protection assure la sécurité de l'opérateur de découpe laser et minimise les risques d'influences extérieures.

Cet ensemble de découpe convient à toutes les applications, qu'il s'agisse d'une petite ou d'une grande production. Le changement de table permet un fonctionnement continu de la machine, ce qui accélère de moitié le processus de production. La machine combine un module de coupe pour tubes carrés (10 à 140 mm) et ronds (10 à 220 mm) et une plate-forme avec table changeante pour la coupe de tôles de 1500 à 3000 mm.

Materials

– Coupe

Acier Carbone
Acier inoxydable
Acier galvanisé
Aluminium
Cuivre
Laiton
Titane

Les découpeurs de métaux de Wattsan - oubliez les réparations et les temps d'arrêt

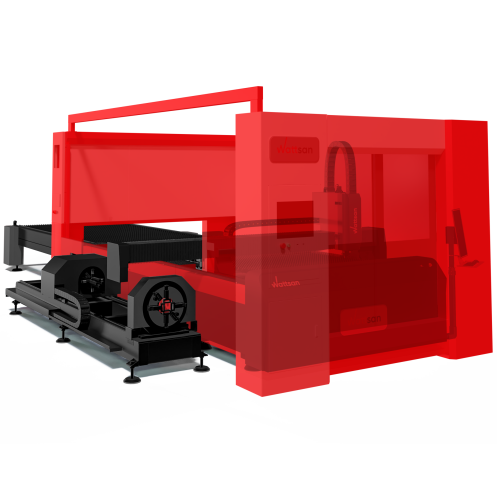

La cabine de sécurité

Le module de cabine est conçu pour protéger contre le rayonnement réfléchi et les étincelles lors de la coupe. La cabine peut être installée sur n'importe quelle découpeuse de métaux Wattsan. Pour des raisons de sécurité, la cabine doit être installée sur les machines dont la puissance de rayonnement est égale ou supérieure à 2000 watts.

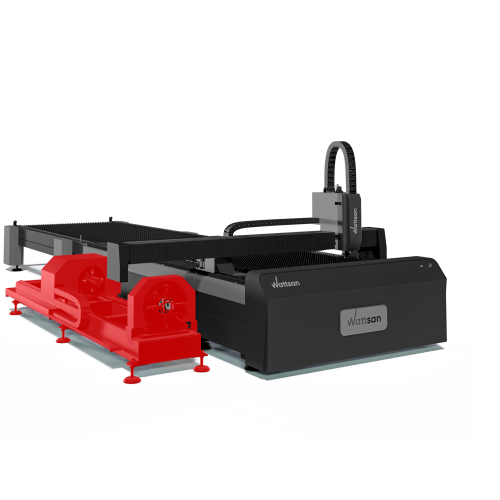

Coupeur de métal 2 en 1

Une plateforme combine un module de coupe de tubes pour traiter les tubes carrés (10 à 140 mm) et ronds (10 à 220 mm), ainsi qu'une table de coupe de tôles. La machine convient à une production où la découpe de tubes ne dépasse pas 40 % du nombre total de demandes de découpe. Si cette fonction est requise 24 heures sur 24, 7 jours sur 7, et qu'il est demandé de découper des configurations de tubes complexes telles que des canaux, des poutres en I ou des angles, nous recommandons d'envisager l'utilisation d'une machine spécialisée.

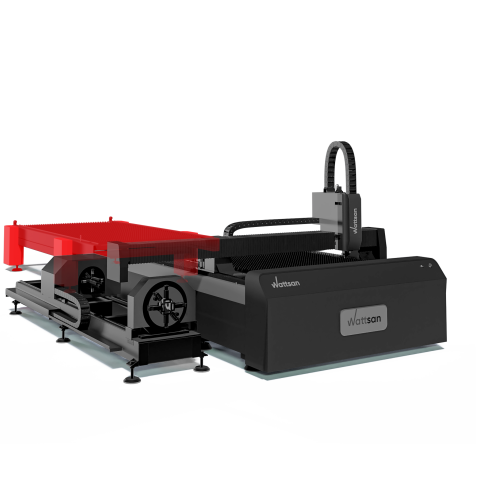

Changement de table

Les tables interchangeables assurent un fonctionnement continu de la machine et permettent de ne pas perdre de temps à charger et décharger les produits. Pendant qu'une feuille de métal est découpée sur une table, l'opérateur récupère le produit fini sur la deuxième table et prépare la feuille suivante. De cette manière, la table mobile accélère de moitié le processus de production.

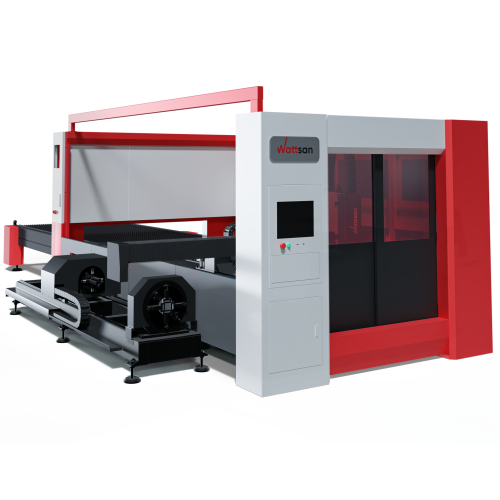

Une conception bien alignée

Au cours du processus de conception, toutes sortes d'essais de charge statique et dynamique ont été effectués pour déterminer la déformation maximale admissible de la table et du lit afin de maintenir une géométrie de conception correcte. Grâce à la configuration choisie, la charge maximale sur la table est augmentée de 800 kg de poids distribué. Cela permet d'usiner des matériaux d'une épaisseur maximale de 15 mm avec une qualité de coupe de +-0,01 mm en mode 24/7 et garantit la durabilité du banc pour une période allant jusqu'à 10 ans.

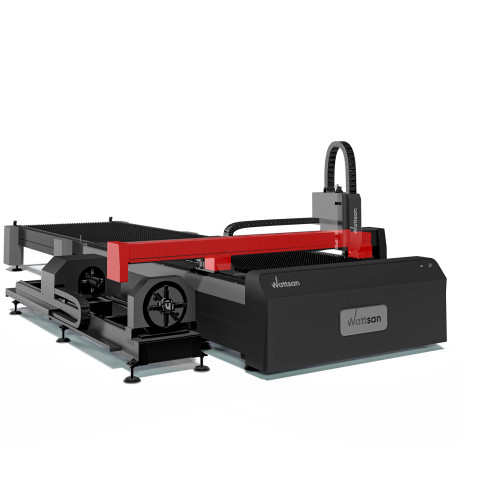

Type de cadre adapté à votre application

Grâce au portique en aluminium et à la conception calculée avec précision par nos ingénieurs, la machine est entièrement assurée contre les déformations et les ruptures. En fonction de votre application, les machines Wattsan utilisent trois types de portiques : portique en aluminium de 3ème génération, portique en aluminium léger de norme ZL101A et GB/T17, et aluminium avec titane pour les vitesses supérieures à 120 m/min.

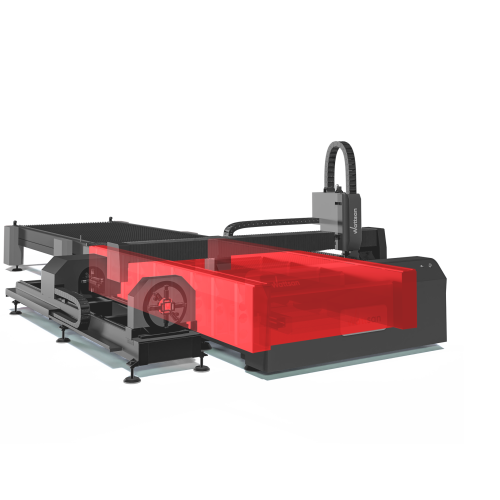

Rigidité et stabilité

La série S est équipée d'un banc soudé entièrement en tôle d'une section de 9 à 12 mm, ce qui permet de couper des métaux d'une épaisseur allant jusqu'à 10 mm. Les cadres Wattsan sont à la pointe de la technologie et leur principal objectif est d'éviter les vibrations lorsque l'on travaille à des vitesses et des accélérations nominales. Le cadre est installé soit sur des supports de vibration, soit ancré sur un socle en béton de 50 cm d'épaisseur.

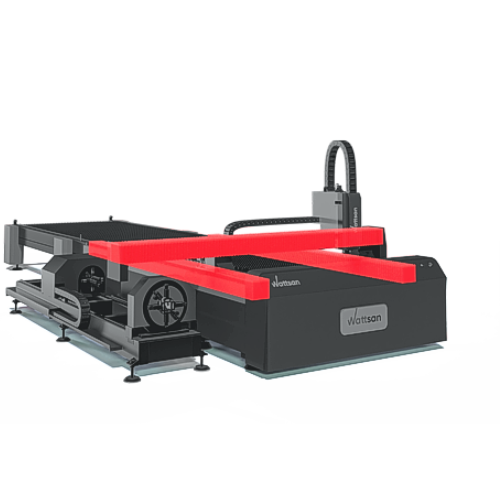

Double protection du rail

Les machines Wattsan sont équipées d'une protection métallique spéciale pour la surface rainurée de la machine afin de maintenir les glissières propres, ce qui permet d'économiser du temps et de l'argent sur le remplacement du couvercle anti-poussière.

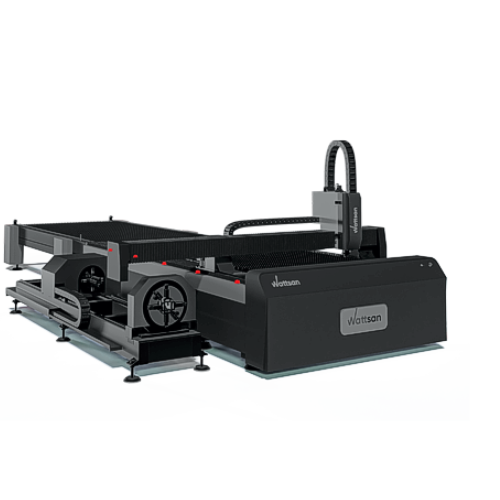

Rouleaux de chargement

La table de travail est équipée de plusieurs roulements à billes pour faciliter le chargement de la feuille sur la table. Les rouleaux peuvent être montés à l'avant, à l'arrière ou sur le côté de la machine, selon les besoins. Le rouleau est soulevé au-dessus de la table de coupe de manière à assurer une alimentation optimale. L'un des principaux avantages de ce système d'alimentation est qu'il évite de rayer le matériau.

Tableau de comparaison

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Vitesse (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Laiton (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Procédure d'achat

Choix du matériel

Nous vous aidons à faire votre choix d'une machine correspondant à vos besoins
Envoi de la facture

Nous convenons de l'ensemble complet de la machine et de l'envoi de la facture avec le coût final de l'équipement.
Paiement

En totalité si la machine est en stock. 50 % à l'avance 50 % à la livraison si la machine n'est pas en stock.
Nous vérifions la machine

Le contrôle qualité en 3 étapes : à l'usine Wattsan, dans notre entrepôt aux Pays-Bas, avant la livraison.
Livraison ou enlèvement

Soit une société de transport, soit vous récupérez la machine dans notre entrepôt.
Lancement des équipements

Nous sommes là pour vous aider chaque fois que vous avez besoin d'aide.

Tête laser adaptée à vos besoins

Les coupeurs de métaux Wattsan sont équipés de têtes laser de fabricants connus comme Raytools, BOCI et Precitec.

1. Connecteur QBH

  Sert de lien entre le câble de fibre optique et la tête laser. Empêche l'inversion du faisceau, protégeant ainsi la source laser.
2. 2 lentilles de protection supérieures

  Votre première ligne de défense. Ce duo de lentilles indispensables protège les composants optiques internes coûteux contre la saleté, les éclaboussures et les débris. Il garantit une qualité de faisceau optimale et empêche toute contamination, prolongeant ainsi la durée de vie des composants essentiels et réduisant les coûts de maintenance.
1. Module collimateur

  Utilisé pour rétrécir et uniformiser le faisceau laser. Rend le faisceau laser adapté à une transmission ultérieure vers le module de focalisation. Ne doit pas être changé plus d'une fois par an ou moins.
2. Module de focalisation avec réglage de position

  Changement dynamique de la distance focale pendant le fonctionnement pour assurer des coupes profondes et de haute qualité.
3. 2 lentilles de protection inférieures

  Ces lentilles absorbent les projections et la fumée pendant les opérations. Faciles à remplacer et peu coûteuses, elles protègent la lentille de mise au point, garantissant des coupes précises et régulières, et permettent d'économiser des milliers d'euros en réparations.
1. Kit de protection anti-collision

  Le kit anti-collision BOCHU BLT6 protège votre composant clé, la tête laser, contre les chocs et les dommages causés à la pointe par la déformation du matériau ou une erreur de l'opérateur. Il réduit les temps d'arrêt et garantit un travail fluide et rentable.
2. Anneau de refroidissement à eau

  Garantit une qualité de coupe parfaite. Refroidit également les modules inférieurs de la tête laser, assurant ainsi une coupe stable et précise et protégeant contre les dommages dus à la surchauffe.
