Plegadora servo-CNC SB 4016 WATTSAN SB 4016

Tamaño de la máquina:: 2500 x 1750 x 2500 mm
Peso:: 4500 kg

2 años de garantía
Sistema hidráulico
Sistema de contorneado de productos
Sistema de montaje
Pinzas de sujeción delanteras

WATTSAN SB 4016

La serie S-Bend de Wattsan es la más precisa y ecológica de todas las plegadoras: utiliza electricidad para el movimiento y el plegado, y consume menos energía que una hidráulica.
Los servomotores se encargan del movimiento del pistón, lo que permite alcanzar el máximo nivel de precisión. Son silenciosos y prácticamente no requieren mantenimiento.

Ventajas

Sistema servo

Las válvulas proporcionales y las reglas ópticas garantizan la sincronización de ambos cilindros, lo que se traduce en una precisión de ±0,01, repetibilidad, paralelismo y productos finales de alta calidad. Los cilindros de la máquina y el motor principal de alta potencia garantizan un funcionamiento fiable de todo el sistema hidráulico. El motor principal de la máquina es de Siemens (Alemania).
Topes traseros

Una condición importante para conseguir un plegado perfecto es la estabilidad del tope trasero. Su diseño rígido y resistente permite fabricar un producto de calidad impecable. Los topes traseros de las plegadoras de la serie A se desplazan a lo largo de guías lineales y se ajustan manualmente.
Sistema motorizado de compensación de desviación

La compensación de la deflexión evita el efecto de «oscilación» y garantiza una alta calidad del producto final las 24 horas del día, los 7 días de la semana. El sistema de compensación motorizado de última generación (junto con los sistemas manuales e hidráulicos) simplifica el mantenimiento de la máquina y resulta indispensable en las empresas de producción en serie.
Sistema de montaje

Gracias al sistema de montaje de herramientas de plegado tipo Amada-Promecam y a la coaxialidad ajustada de la máquina, se puede montar cualquier conjunto de perfiles en las máquinas Wattsan sin necesidad de centrado. Las matrices del sistema Amada-Promecam tienen una base de 60 mm y se instalan en la mesa de la máquina mediante diversos tipos de adaptadores. De este modo, se pueden fijar matrices de 1V, 2V y 4V.

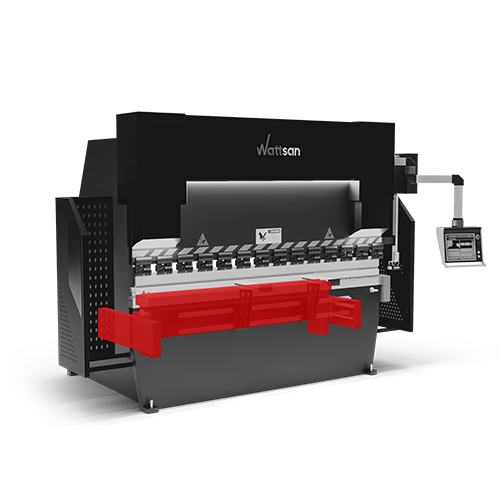

Gama de configuraciones de curvatura

El grado de flexibilidad es la principal diferencia entre el número de ejes que tiene una máquina. Cuantos más haya, más complejos serán los trabajos que pueda realizar un modelo.

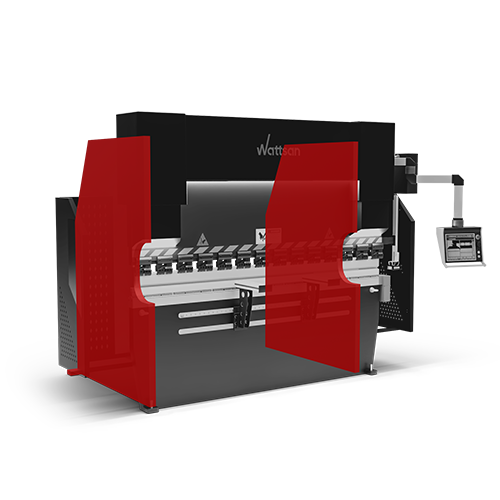

El bastidor en forma de C

El diseño del bastidor monobloque en forma de C permite realizar operaciones precisas las 24 horas del día, los 7 días de la semana, durante un periodo de funcionamiento de entre 10 y 15 años. Este diseño presenta una serie de ventajas: más espacio para montar herramientas grandes y pesadas en el lateral; la capacidad de extraer piezas complejas y angulares por el lateral; y la posibilidad de utilizar varias máquinas en pareja para doblar piezas muy largas.

Pinzas de apoyo delanteras

Las máquinas disponen de soporte de chapa frontal. Simplifican el suministro de material a la zona de plegado. Además, garantizan la estabilidad de la posición de la chapa en cada fase de plegado.

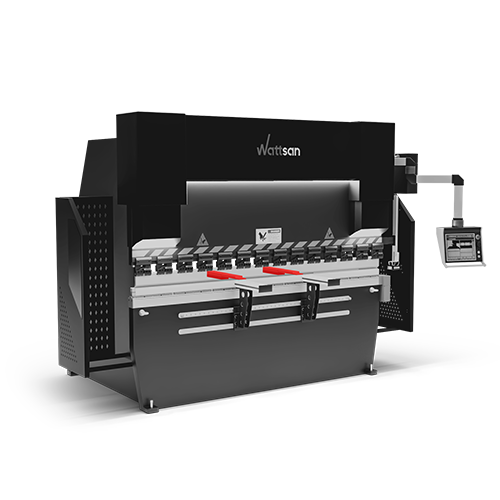

Backgauges

Una característica importante para conseguir un plegado perfecto es la estabilidad del tope trasero, que le permite producir un producto impecable y correcto. Los topes traseros se desplazan a lo largo de guías lineales y se mueven mediante un motor paso a paso.

Procedimiento de compra

Selección de equipo

Le ayudamos a elegir una máquina que se adapte a sus necesidades
Envío de factura

Acordamos el conjunto completo de la máquina y el envío de la factura con el coste final del equipo.
Pago

En su totalidad si la máquina está en stock. 50% por adelantado 50% a la entrega si la máquina no está en stock.
Revisamos la máquina

El control de calidad de 3 pasos: en la fábrica de Wattsan, en nuestro almacén en los Países Bajos, antes de la entrega.
Entrega o recogida

O una empresa de transporte o recoges la máquina en nuestro almacén.
Equipo de lanzamiento

Estamos aquí para ayudarte cuando necesites ayuda.

Experiencias de blogueros entusiastas

Este grabador láser puede grabar sin ningún problema. ¡Qué rápido y fácil es personalizar productos!

Riccardo Muscarella
La máquina tiene una superficie perfectamente plana. ¡Hace que el trabajo repetitivo sea más fácil para mí!

Riccardo Muscarella
Un gran trabajo realizado en menos de una hora. Gracias a la velocidad de la máquina láser de CO2.

Roberto D'Adago
Este modelo es genial, y la precisión del láser es increíble, ¡tan afilado como una navaja!

Roger Jungo

Tamaño de la máquina:: 2500 x 1750 x 2500 mm

Peso:: 4500 kg

Velocidad de pulsación:: 0-30 mm/min

Contorno Tamaño:: 2500x1750x2600 mm

Velocidad eje R:: 60 mm/s

Carrera eje R:: 200 mm

Velocidad eje X:: 300 mm/s

Carrera eje X:: 500 mm

Potencia del motor principal:: 18*2 kW

Velocidad de retorno:: 200 mm/min

Velocidad descendente:: 200 mm/min

Profundidad de garganta:: 350 mm

Golpe de deslizamiento :: 200 mm

Max. Altura de cierre:: 480 mm

Max. Longitud de flexión:: 2000 mm

Capacidad:: 400 kN

Entre columnas:: 1600 mm

Sistema de control:: Delem/ESA

Controlador:: NC CONTROLLERS

PREGUNTAS FRECUENTES

La serie T-Bend se refiere a las plegadoras de torsión NC. Se basan principalmente en la fuerza de palancas y muelles. Esto hace que no sean el tipo más preciso, pero son lo suficientemente fuertes y fiables para las tareas básicas.

Prensas de torsión NC.
Los modelos H-Bend son enfajadoras hidráulicas. Funcionan con cilindros hidráulicos y de aceite, y la tecnología permite un control preciso de la fuerza aplicada. Además, las prensas plegadoras hidráulicas pueden realizar plegados más difíciles.

La S-Bend es la abreviatura de Servo Press Brakes. Entre todas las plegadoras, este es el equipo más preciso y silencioso. También es el más respetuoso con el medio ambiente: utiliza electricidad para el movimiento y el plegado y consume menos energía que una hidráulica. Los servomotores controlan el movimiento del pistón, proporcionando el máximo nivel de precisión.
Se basa en su producción y la complejidad de la tarea.

Si tiene un taller pequeño o una empresa de reciente creación, elija la serie T-Bend. Además, si necesita realizar tareas básicas en una producción de bajo volumen, como crear mesas de metal, parrillas y piezas sencillas, esta máquina le servirá de maravilla.

.

Si está buscando una máquina para trabajar en la fabricación de automóviles y aeroespacial de alto volumen con estrictos requisitos de precisión, entonces necesita la serie H-Bend. Y la serie S-Bend puede proporcionarle aún más eficiencia, ya que es más rápida y puede crear las condiciones ideales para la producción en serie.
Existen herramientas, denominadas punzón y matriz, que crean ángulos específicos cuando las hojas se presionan entre ellas. La cantidad de esas herramientas hace que la producción sea flexible o que las máquinas sean estrictamente monodireccionales, lo que puede ser muy útil.
Algunas de las máquinas pueden estar equipadas con herramientas adicionales.

Las máquinas pueden estar equipadas con herramientas adicionales.
En primer lugar, herramientas para la seguridad: sistema de protección láser y cortina de luz. Ambos eliminan o reducen al máximo cualquier riesgo para el usuario.

En segundo lugar, la sujeción rápida de doble cara. Facilita enormemente el montaje y desmontaje de las herramientas superiores. En general, reduce el tiempo de parada de la producción.
Tercero, un sistema automático de medición láser del ángulo de plegado. Ayuda a corregir posibles errores y a que los productos finales sean precisos.

Hay algunos más. Para saber más sobre cada uno de ellos y averiguar si los necesita o no—¡póngase en contacto con nuestros responsables!
En realidad, este equipo es bastante fácil de cuidar. Hay que hacer unas cuantas cosas sencillas:

— Limpie la prensa plegadora periódicamente para eliminar cualquier resto de suciedad, polvo, etc., para que no se acumule.
— Vigile los componentes y cámbielos a tiempo;

— Vigile los componentes y cámbielos a tiempo.
— Las servoprensas necesitan una lubricación regular. Aparte de eso—no hay mucho que mantener.
