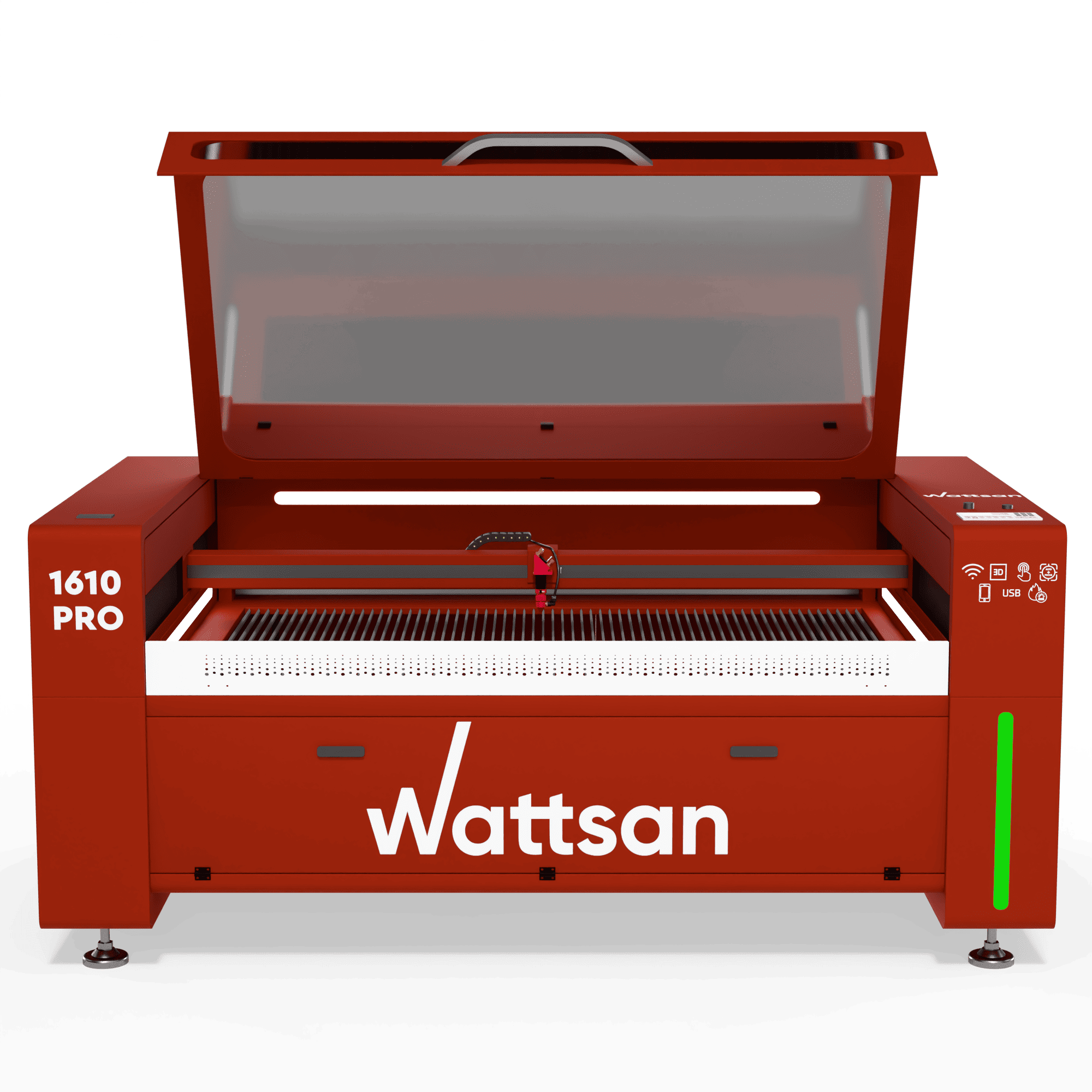

Hochpräzise CO₂-Lasermaschine WATTSAN 1610 PRO

Arbeitsbereich:: 1600 × 1000 mm
Laserleistung:: 100–120 W
Positioniergenauigkeit:: 0,03 mm
Maschinengröße:: 2250 х 1660 х 1010 mm mm

11 657 € ohne MwSt

Preis auf Anfrage

Anfrage stellen

Neues Design, Ausgabe 2025
Fire Overwatch Expert (FOX)-System
Sicherheitssicherungssystem (SAS)
Rahmenkonstruktion
Lebenslange Unterstützung

Präzises Laserschneiden und -gravieren für jedes professionelle Projekt

Die Laserschneid- und Gravurmaschine 1610 PRO bietet einen Arbeitsbereich von 1600 ×1000 mm großen Arbeitsbereich und eignet sich somit perfekt für präzises Schneiden und Gravieren bei optimierter Materialausnutzung. Ihr Wattsan SAS-Sicherheitssystem, geschlossene Portalbauweise und die intuitive Bedienoberfläche garantieren Stabilität, Sicherheit und Benutzerfreundlichkeit. Ausgestattet mit Schrittmotoren mit Rückführung gewährleistet die Maschine hohe Präzision, während der integrierte Kühler auch bei langen Betriebszeiten eine konstante Leistung sicherstellt.

Der CNC-gesteuerte Hubtisch trägt bis zu 100 kg und gewährleistet dabei Fokusgenauigkeit und Langlebigkeit. Durch die Kombination von kompaktem Design und fortschrittlicher Technologie bietet der 1610 PRO professionelle Effizienz und Präzision sowohl für kreative als auch für industrielle Anwendungen.

Materialien

– Schneiden
– Gravur

Wolle
Harz
Marmor
Granit
Bambusprodukte
Kristalljade
Keramikfliesen
Paronit
Stein
Glas
MDF
Schaumgummi
Polyethylenschaum
Plexiglas (Acryl)
Stoff
Leder
Gummi
Plastik
Karton
Sperrholz
Holz

Wir stellen die überarbeitete Version der Wattsan-Lasermaschinen vor

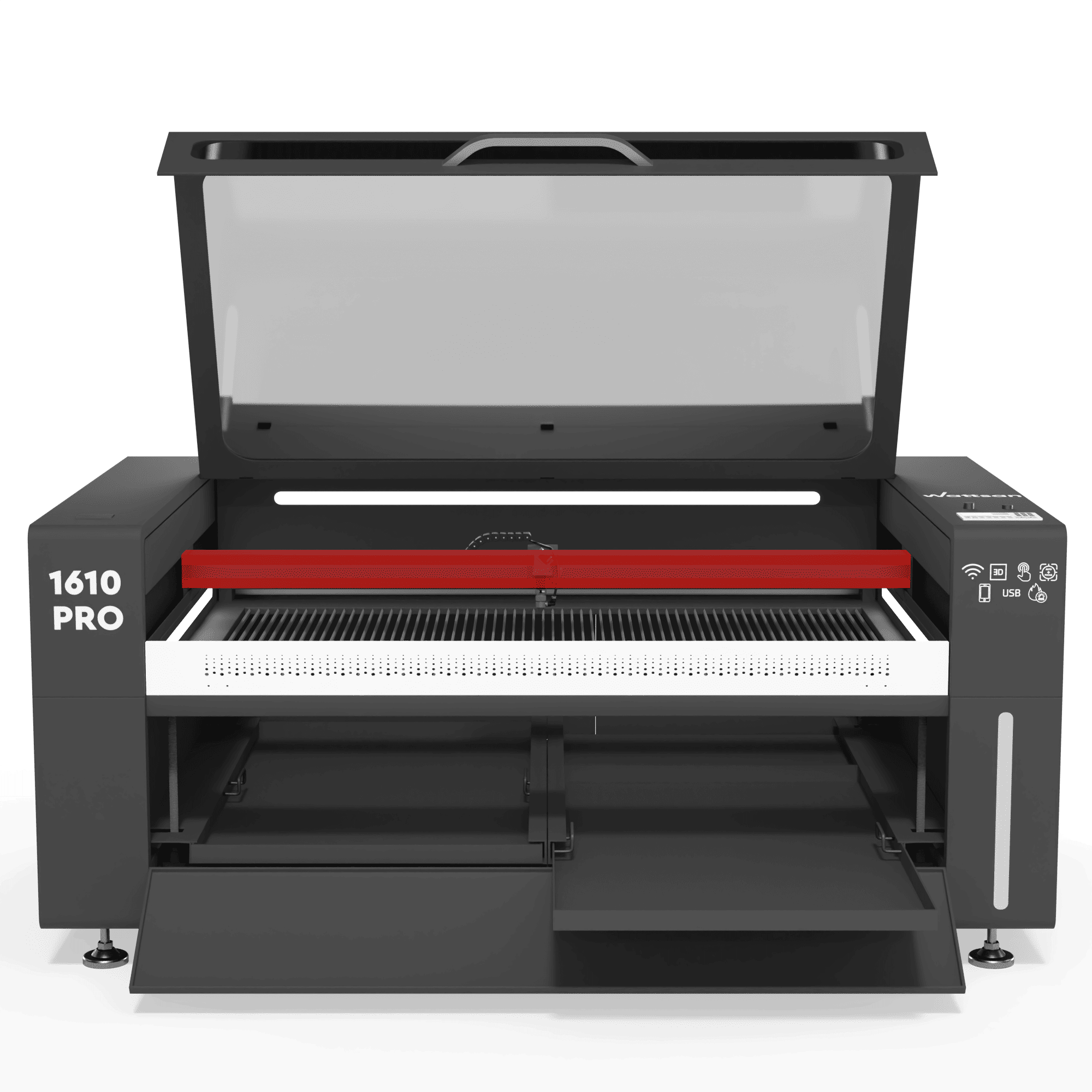

Verstärktes, gekapseltes Bewegungssystem

Alle beweglichen Teile, einschließlich des Portals, sind vollständig gekapselt, um Staub fernzuhalten und einen vibrationsfreien Betrieb zu gewährleisten. Das robuste Portal beherbergt die Führungsschiene und das Lager im Inneren und ist mit einem Schutzgurt für zusätzliche Sicherheit ausgestattet. Diese Konstruktion garantiert präzise, zuverlässige und langlebige Leistung.

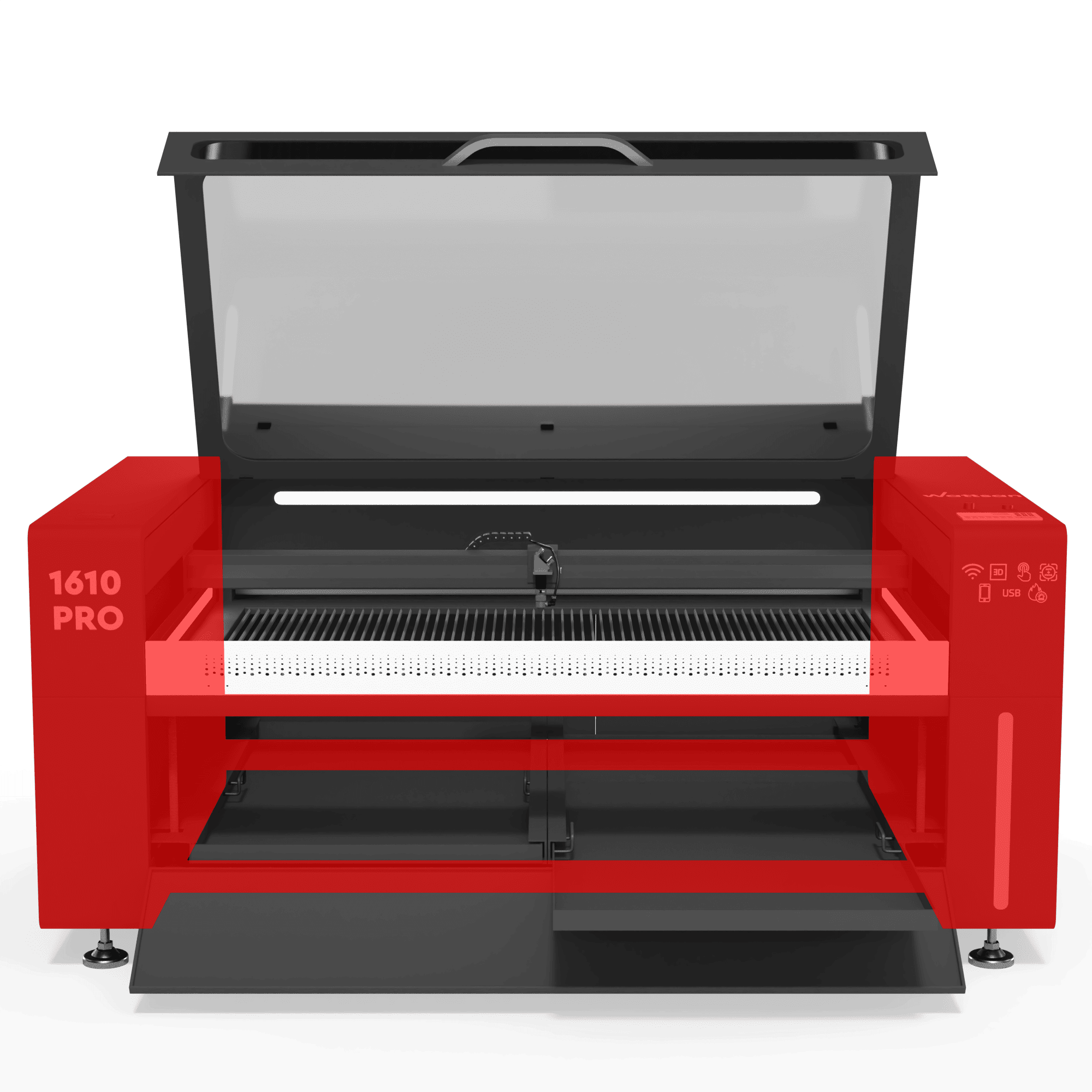

Die Rahmenkonstruktion

Der Maschinenrahmen ist so konstruiert, dass er Schwingungen dämpft – was insbesondere beim Gravieren von entscheidender Bedeutung ist, da das System dabei sein höchstes Trägheitsmoment aufweist. Die strukturelle Stabilität ist entscheidend für die Aufrechterhaltung der Genauigkeit.

Wattsan-Maschinen verfügen über einen verstärkten Maschinenrahmen mit einer Wandstärke von 2,9 mm. Diese erhöhte Rahmenstärke reduziert Vibrationen erheblich, verlängert die Lebensdauer der Maschine und gewährleistet einen zuverlässigen, störungsfreien Betrieb über lange Zeit.

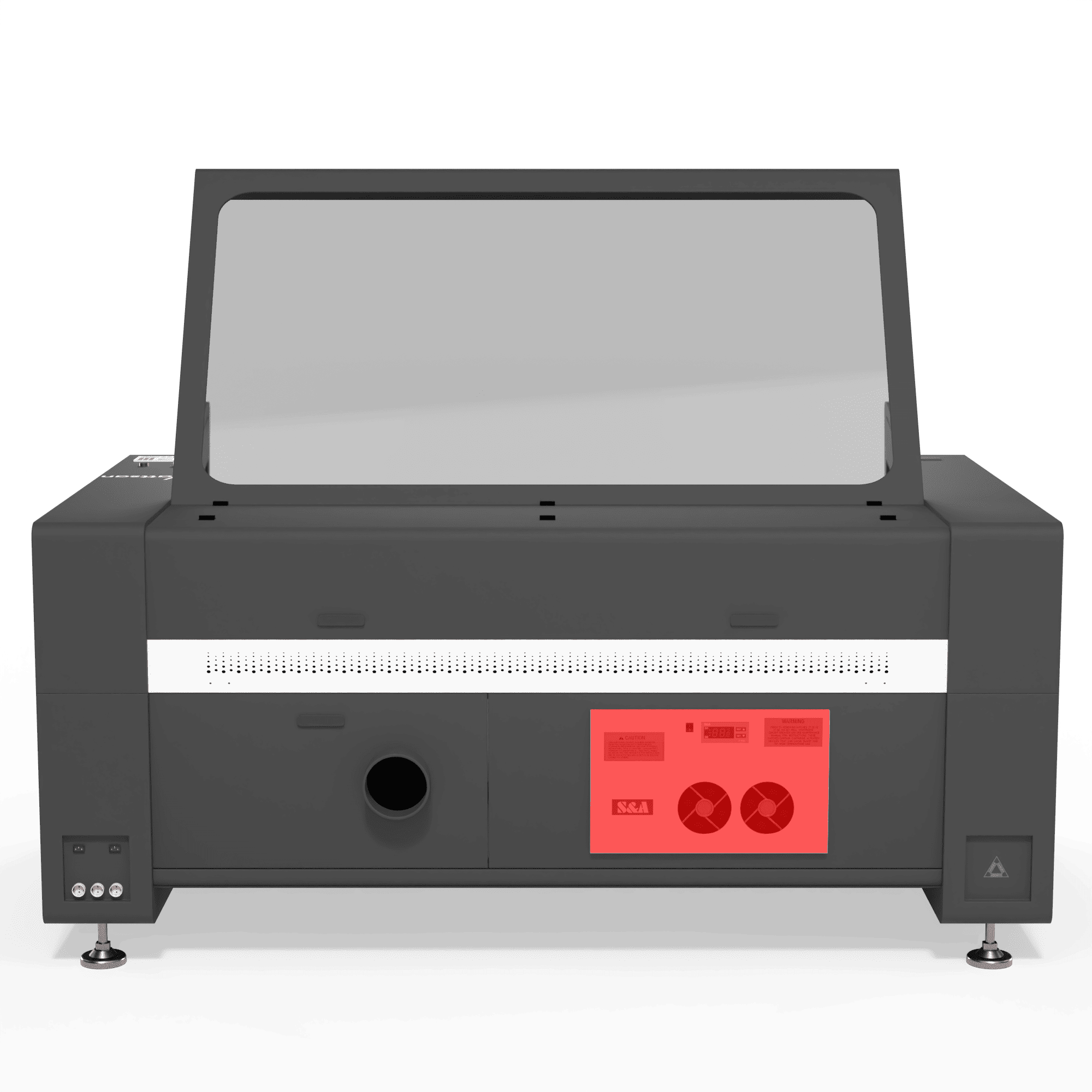

Eingebauter Kühler

Dank des integrierten Kühlaggregats bleibt die Maschine kompakt und übersichtlich, wodurch Kabel, Geräuschentwicklung und der Aufwand bei der Einrichtung reduziert werden. Es arbeitet synchron mit der Maschine zusammen und verhindert so Überhitzung sowie Bedienungsfehler. Dies gewährleistet eine stabile Schneidleistung, verlängert die Lebensdauer der Laserröhre und liefert gleichbleibende Ergebnisse in einer praktischen, professionellen Umgebung.

Wattsans bislang ehrgeizigster Laserschneider

Auf Sicherheit ausgelegt, für Profis entwickelt

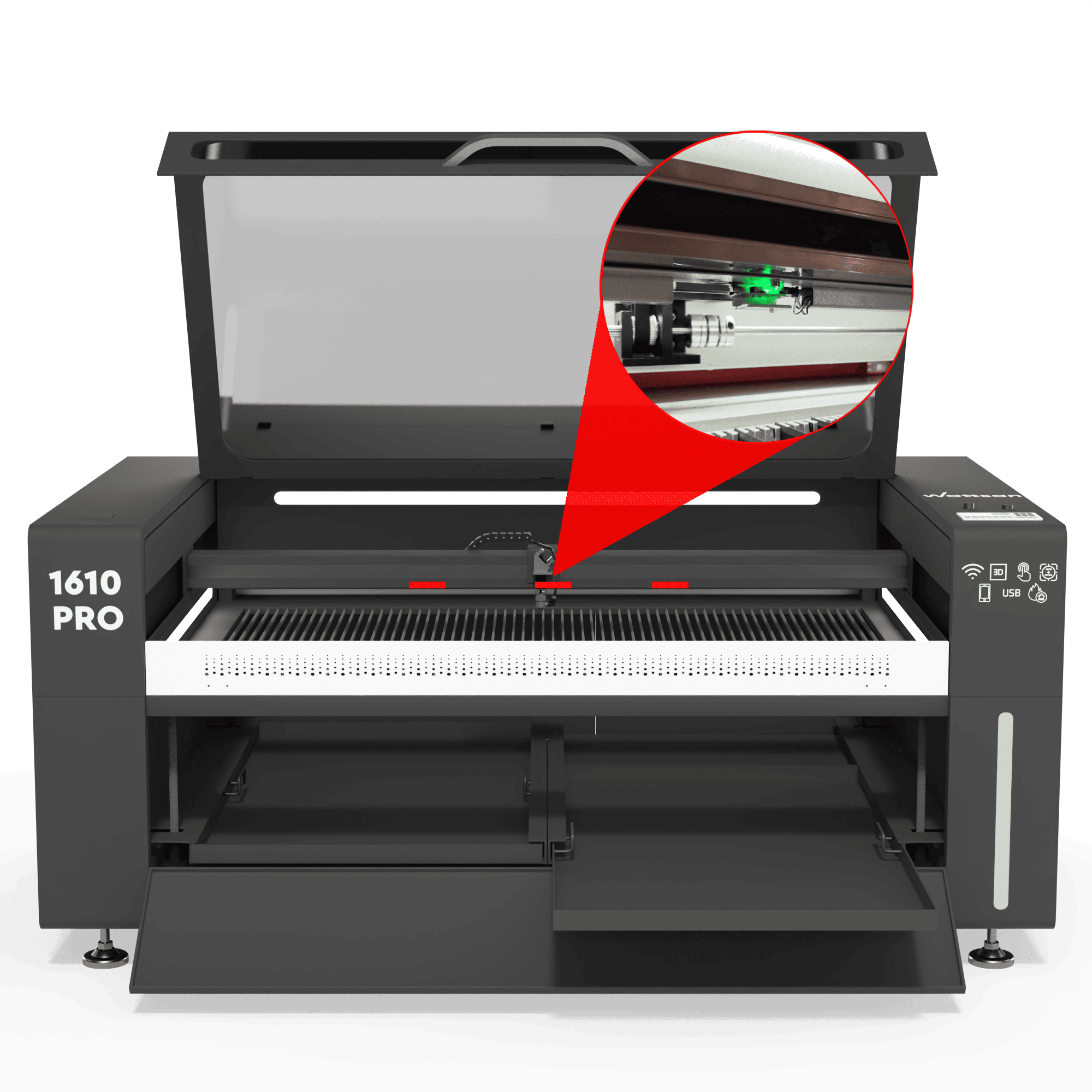

Seien Sie Bränden immer einen Schritt voraus – mit unserem Safety Assurance System (SAS). Es umfasst Wattsan FOX (Fire Overwatch Expert), das den gesamten Arbeitsbereich überwacht und bei Erkennung einer Entzündung ein lautes Signal auslöst. Der neue eloxierte Laserkopf verhindert das Austreten von Streulicht und schützt vor Hitze. Zudem besteht der Deckel aus gehärtetem Glas, und zwischen Deckel und Gehäuse befindet sich eine spezielle Dichtung. All dies sorgt dafür, dass Feuer, Rauch und Gase im Inneren der Maschine zurückgehalten werden. Eine Kontrollleuchte an der Seite signalisiert Ihnen bereits aus der Ferne, wenn etwas nicht in Ordnung ist.

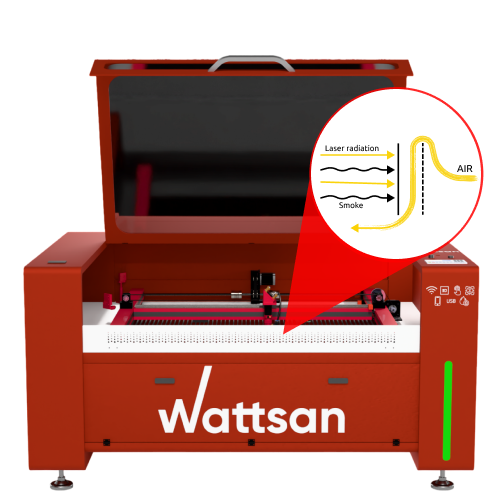

Unser verbessertes Luftstromsystem schützt das Bedienpersonal vor Rauch und Laserstrahlung und sorgt gleichzeitig für einen stärkeren Luftstrom, wodurch die Effizienz des Absaugsystems um das 1,5-Fache gesteigert wird. Das Design hält schädliche Emissionen im Inneren zurück und sorgt so für einen saubereren und sichereren Arbeitsbereich. Die verbesserte Belüftung reduziert Wärme- und Rauchentwicklung, gewährleistet gleichbleibende Bedingungen, minimiert Ausfallzeiten und schützt sowohl das Personal als auch die Anlagen. Dieses intelligente Design maximiert Sicherheit, Produktivität und Zuverlässigkeit während langer Produktionszyklen.

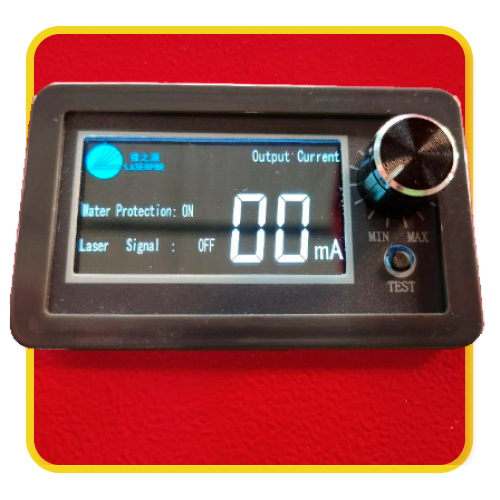

Das Potentiometer mit Display ermöglicht dem Bediener eine präzise Leistungssteuerung in Echtzeit. Dieses Potentiometer ersetzt die alte analoge Version und ermöglicht eine Leistungsanpassung mit einer Genauigkeit von 0,001 A. Es eignet sich perfekt für feine Gravuren oder die Abtragung von Holz, gewährleistet gleichbleibende Ergebnisse sowie eine sicherere und präzisere Ausrichtung, schützt die Linsen und ermöglicht gleichzeitig die vollständige Kontrolle über jedes Detail.

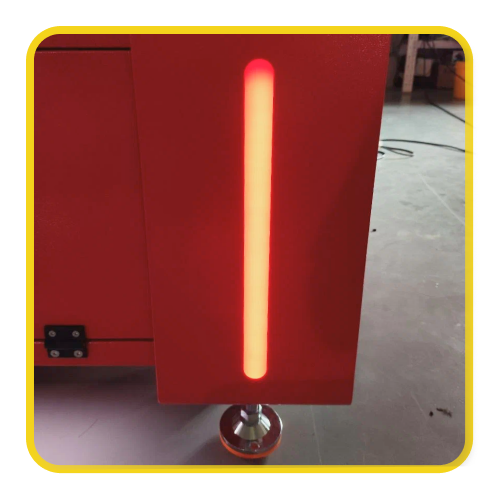

Dank unserer Leuchtanzeige lassen sich alle Maschinen auf einen Blick überwachen. Die Bediener erkennen sofort, welche Arbeiten abgeschlossen oder unterbrochen sind, was dazu beiträgt, Leerlaufzeiten zu minimieren und die Produktivität in groß angelegten Betrieben zu steigern.

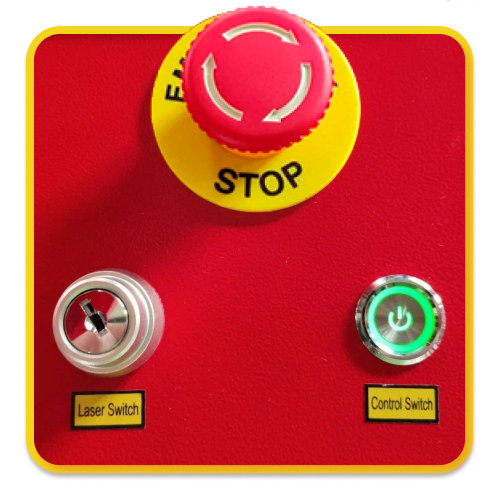

Benutzerfreundliches Design

Die Maschine ist mit einem großen, leicht erreichbaren Not-Aus-Schalter, einem sicheren, schlüsselbetätigten Laserschalter und einer hell beleuchteten Bedientaste ausgestattet, was eine intuitive Bedienung und erhöhte Sicherheit bei jedem Einsatz gewährleistet.

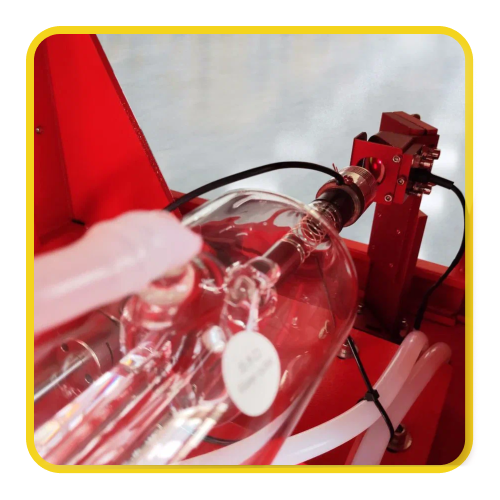

Die einfachste Einrichtung auf dem Markt

Die Einrichtungszeit wurde um 30 % reduziert! Dank fortschrittlicher Spiegelhalterungen, höhenverstellbarer Laserköpfe, Strahlkombinatoren und universeller Röhrenhalter erfolgt die Maschinenkalibrierung schneller denn je. Bediener sparen Zeit bei der Ausrichtung, bei Einstellungen und beim Röhrenwechsel, was die Gesamtproduktivität steigert und Ausfallzeiten reduziert.

Available work areas:

Wattsan – hohe Genauigkeit und präzise Bewegung

Einfache Servomotoren

Die Maschine ist mit Easy-Servomotoren ausgestattet, die dank Echtzeit-Rückmeldung eine Positioniergenauigkeit von bis zu 0,03 mm bieten. Dies gewährleistet einen reibungslosen, stabilen Betrieb ohne Schrittverlust, selbst bei Hochgeschwindigkeitsaufgaben und unter hoher Belastung.
Riemengetriebe

Das Riemengetriebe wandelt die Drehzahl in Kraft um und teilt den Schritt ab, wodurch die Gravurqualität verbessert wird. Eine weitere Funktion des Riemengetriebes besteht darin, die Belastung des Schrittmotors zu verringern.
Einzigartiger Laserkopf

Der eloxierte Laserkopf ist gegen Rückbrand geschützt und ermöglicht die Verwendung aller Arten von Linsen (Kurz-, Mittel- und Langfokus). Für das Gravieren wird eine verlängerte Düse empfohlen, während für das Schneiden eine verengte Düse die bessere Wahl ist, um die Blasleistung zu erhöhen.
Zentrale Positionierung des Schrittmotors in der Y-Achse

Bei Wattsan-Maschinen ist der Schrittmotor zentral angeordnet, um eine gleichmäßige Bewegung des Portals entlang der Y-Achse zu gewährleisten. Diese Anordnung und der Einsatz von Kupplungen verhindern ein Ausbalancieren des Portals.
Geschlossenes Bewegungssystem

Alle beweglichen Teile, einschließlich des Portals, sind vollständig gekapselt, um Staub fernzuhalten und einen vibrationsfreien Betrieb zu gewährleisten.
Induktive Fotek-Sensoren

Bei Wattsan-Maschinen ist der Schrittmotor zentral angeordnet, um eine gleichmäßige Bewegung des Portals entlang der Y-Achse zu gewährleisten. Diese Anordnung und der Einsatz von Kupplungen verhindern ein Ungleichgewicht des Portals.

Kaufvorgang

Auswahl der Ausrüstung

Wir helfen Ihnen, die Ausrüstung mit Rücksicht auf Ihre Anforderungen auszuwählen.
Beratung und Rechnungsausstellung

Wir vereinbaren die Komplettierung der Maschine und berechnen die Endkosten der Ausrüstung.
Bezahlung

In vollem Umfang, wenn die Maschine auf Lager verfügbar ist. 50% Vorauszahlung, 50% bei Lieferung, wenn die Maschine nicht auf Lager ist.
Wir überprüfen die Maschine

Die Ausrüstung wird einer 3-stufigen Qualitätsprüfung unterzogen: im Werk, bei uns auf Lager und vor dem Versand.
Lieferung oder Abholung

Entweder ein Transportunternehmen oder Sie holen ein LKW aus unserem Lager ab.
Maschinenmontage

Wir sind hier, um Ihnen zu helfen, wenn Sie Unterstützung benötigen.

Erfahrungen von begeisterten Bloggern

Dieser Lasergravierer kann problemlos gravieren. Wie schnell und einfach lassen sich Produkte anpassen!

Riccardo Muscarella
Die Maschine hat eine perfekt flache Oberfläche. Das erleichtert mir die wiederholte Arbeit!

Matteo Moras
Großartige Arbeit in weniger als einer Stunde erledigt. Dank der Geschwindigkeit der CO2-Lasermaschine.

Roberto D'Adago
Dieses Modell ist großartig, und die Laserpräzision ist verrückt – so scharf wie eine Rasierklinge!

Roger Jungo

Maschinengröße:: 2250 х 1660 х 1010 mm mm

Installationstyp:: Floor-standing

Durch Tisch:: Yes

Arbeitsbereich:: 1600x1000 mm

Materials:: Rubber, Paper & cardboard, Plywood, Denim, Stone, Wood, Fabric, MDF and chipboard, Acrylic (Plexiglass), Plastic, Paronite, Leather and leatherette

Lebensdauer der Laserröhre:: 6000 h

ZnSe-Linse:: ZnSe D20 f50

Laserleistung:: 100-120 W

Laserröhre:: Reci W4, Lasea F4

Brennweite:: 50 mm

Positioniergenauigkeit:: 0,03 mm

Lasertyp:: Sealed CO2 laser tube

Durchmesser der Spiegel:: 25 mm

Gravurgeschwindigkeit:: 0-1000 mm/s

Struktur der XY-Achse:: PMI 15 mm linear guides

Kühlsystem:: Water

Schneidgeschwindigkeit:: 0-500 mm/s

Motor auf X und Y:: 573HBM20-1000

Tischmodell:: Blades

Stromversorgung:: 220 ±10% 50Hz V

Energieverbrauch:: 2000 W

Datei Übertragung:: USB, Wi-Fi, LAN

Unterstütztes Format:: JPEG, PDF, PLT, PNG, BMP, GIF, DXF, AI

Das Steuersystem:: Ruida RDC8445S

Software:: RDL (LaserWork 8)

Klingen:: + piece

Enthaltener Bausatz

USB-Stick
Sechskantschlüsselsatz
Handbuch
Luftkompressor
Wasserpumpe
Ethernet-Kabel
Stromkabel
USB-Kabel
Silikondichtungsmittel
Abdeckband
Silikonschlauch-Set

Fragen stellen

Zuerst müssen Sie entscheiden, was Sie herstellen werden, welches Material werden Sie verwenden und seine Abmessungen (Länge und Dicke). Dies hilft bei der Bestimmung der erforderlichen Leistung einer Laserröhre sowie der Arbeitsfeldgröße. Sie können uns auch schreiben oder anrufen, wir freuen uns sehr, Ihnen bei der Auswahl der gewünschten Maschine für Ihre Aufgaben und Ihr Budget zu helfen.
Eine Lasergraviermaschine ist ein spezielles Gerät, das mit Hilfe einer numerischen Programmsteuerung (CNC) arbeitet und die notwendigen grafischen Informationen (Bilder oder Beschriftungen) auf verschiedenen Oberflächen mit einem Laserstrahl gravieren kann.
Gravieren ist eine Auswirkung auf das Material in der Tiefe. Eine Laserbeschriftung ist das Auftragen eines Abdrucks auf die Oberfläche des Materials.
Mit dem CO2-Laser können Sie alle Arten von Holzwerkstoffen gravieren: Massivholz, Sperrholz, MDF und andere.
