Laserschneider für Stoff und Leder Wattsan 1820 CAM Conveyor PRO DUAL Wattsan 1820 CAM Conveyor PRO DUAL

Arbeitsbereich:: 1800 × 2000 mm
Laserleistung:: 150–180 W
Positioniergenauigkeit:: 0,01 mm
Maschinengröße:: 3800 x 2300 x 2600 mm
Packungsgröße:: 3680 × 2300 × 1600 mm
Gewicht:: 1300 kg

22 782 € ohne MwSt

Preis auf Anfrage

Anfrage stellen

Laserschneider für Stoff und Leder Wattsan 1820 CAM Conveyor PRO DUAL

Scankamera
Hohe Leistung
Förderbandtisch
Rahmenkonstruktion
Lebenslange Unterstützung

Wattsan 1820 Cam Conveyor PRO Dual für schnelles Schneiden

Sein 1800 × 2000 mm große Arbeitsbereich des Förderers verfügt über zwei unabhängige Portale, die gleichzeitig arbeiten, wodurch die Produktivität verdoppelt und die Produktionszeit verkürzt wird. Eine industrielle CCD-Kamera scannt die Oberfläche, erkennt Kanten, extrahiert Konturen und gleicht Passmarken ab, um eine präzise Ausrichtung und einen exakten Zuschnitt über den gesamten Bereich zu gewährleisten.

Lenze-Servomotoren treiben beide Portale mit Geschwindigkeiten von bis zu 1200 mm/s an und gewährleisten so eine gleichmäßige Bewegung sowie minimale Stillstandzeiten. Die starre Portalkonstruktion sorgt für eine stabile Positionierung und gleichbleibende Genauigkeit im Dauerbetrieb.

Eine 150–180-W-CDWG-Laserröhre liefert eine stabile Leistung für den sauberen Schnitt nichtmetallischer Werkstoffe. In Kombination mit Servobewegung und kameragestützter Positionierung gewährleistet das System präzises Konturschneiden und wiederholbare Ergebnisse.

Materialien

– Schneiden
– Gravur

Wolle
Harz
Marmor
Granit
Bambusprodukte
Kristalljade
Keramikfliesen
Paronit
Stein
Glas
MDF
Schaumgummi
Polyethylenschaum
Plexiglas (Acryl)
Stoff
Leder
Gummi
Plastik
Karton
Sperrholz
Holz

Die Lasermaschinen von Wattsan sind durchdacht konstruiert

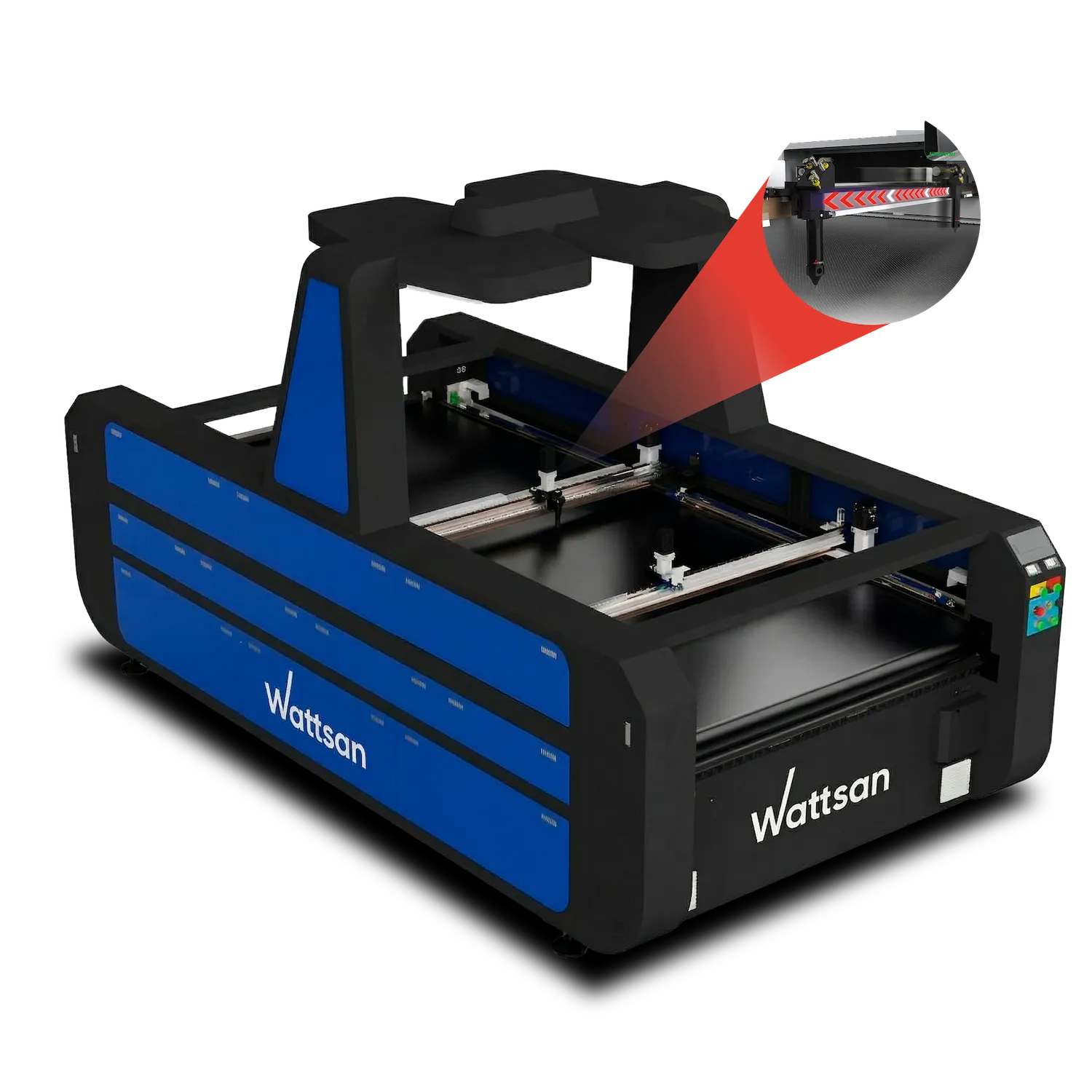

Lenze-Servomotoren

Verarbeiten Sie Gewebe und Rollenmaterialien mit Geschwindigkeiten von bis zu 1200 mm/s, um Ausfallzeiten zu minimieren und die Produktivität zu maximieren.

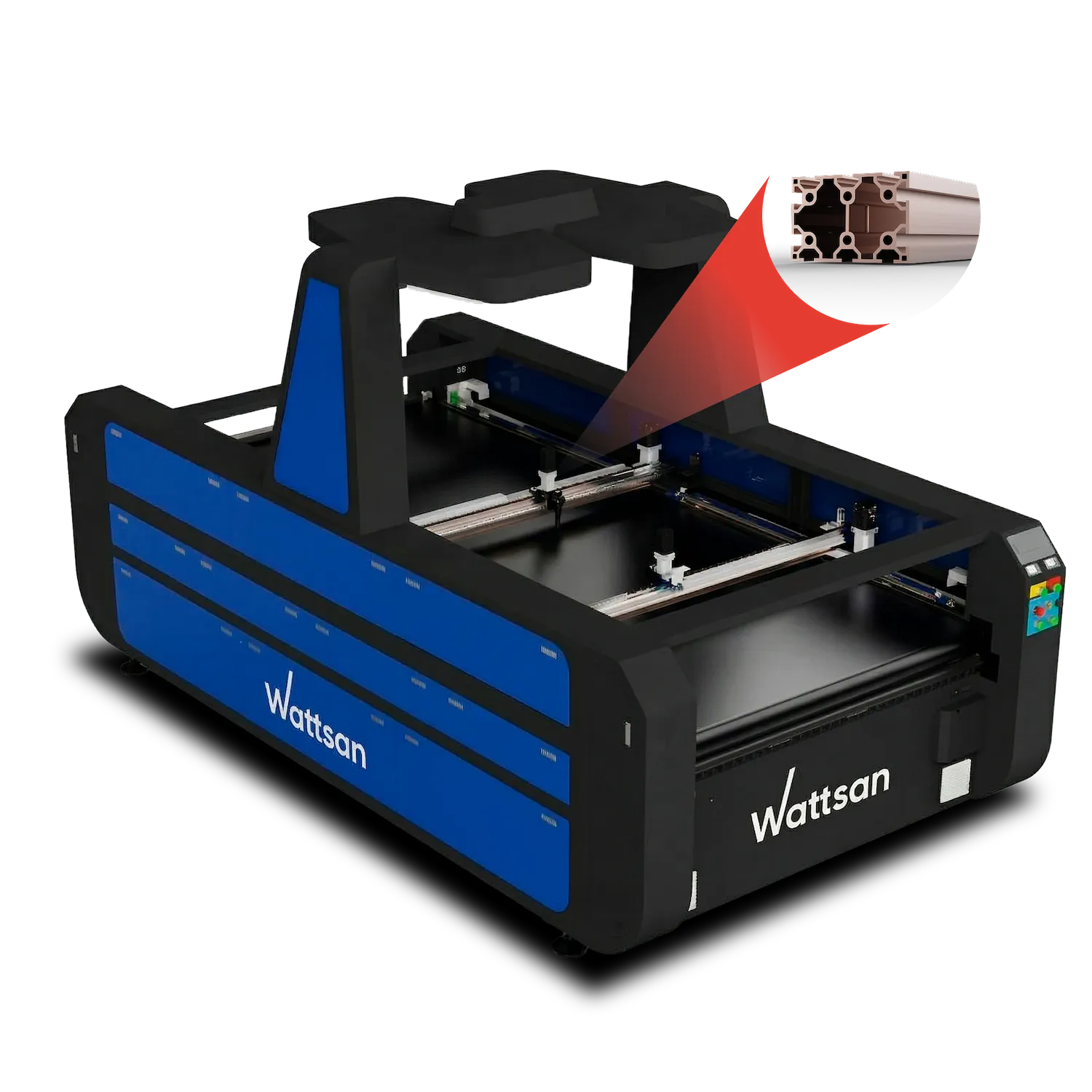

Leichtes, starres Portal

Ein großes Aluminium-Portal sorgt auch bei hohen Geschwindigkeiten für Präzision und gewährleistet eine gleichmäßige und stabile Bewegung über den gesamten Arbeitsbereich.

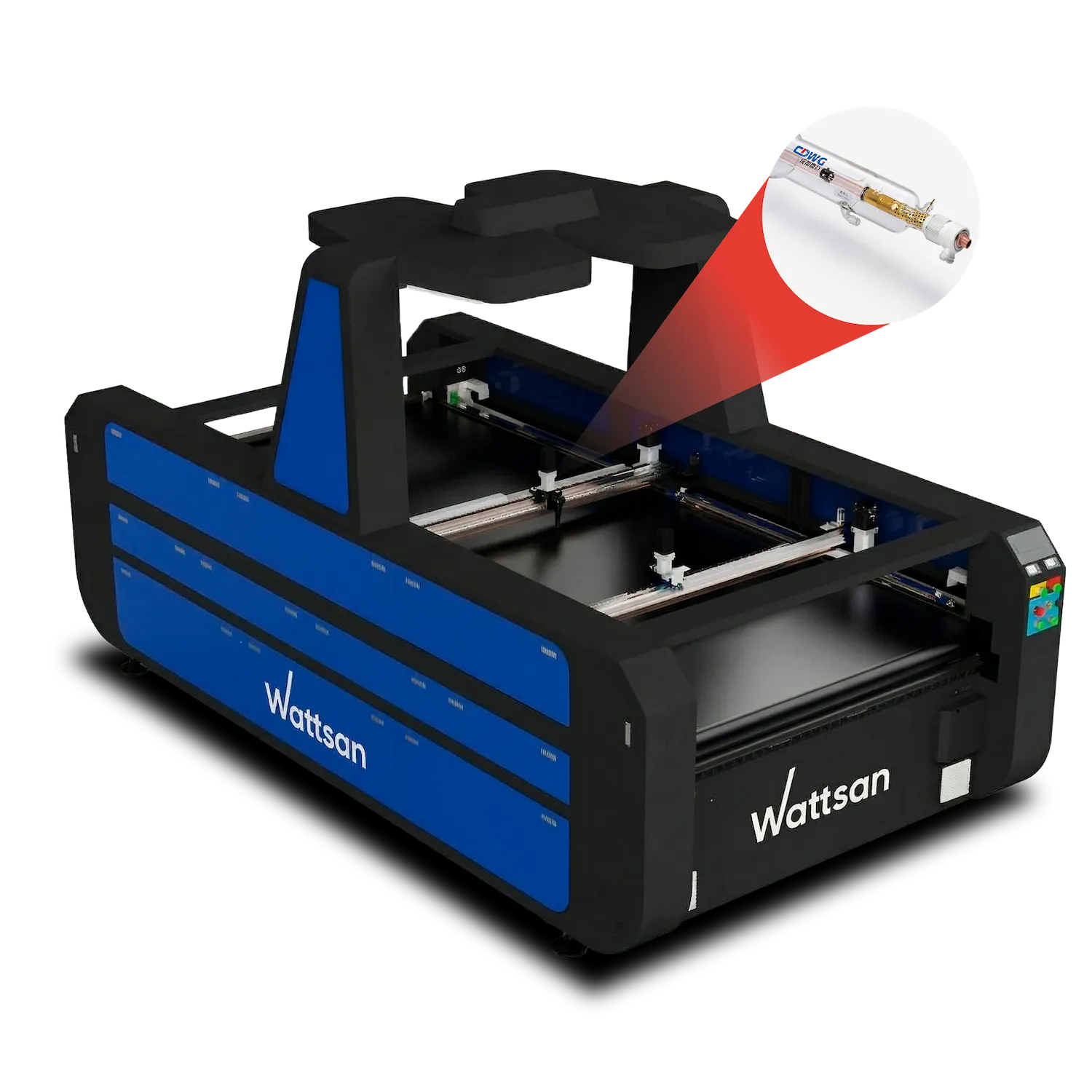

CDWG-Laserröhre

Ausgestattet mit einer 150–180-W-CDWG-Laserröhre bearbeitet und graviert das System nichtmetallische Materialien mit einer Dicke von bis zu 25 mm. In Verbindung mit dem Transporttisch und der servogesteuerten Mechanik verarbeitet es effizient Stoffe, Leder, Kunstleder und andere rollengestützte Materialien.

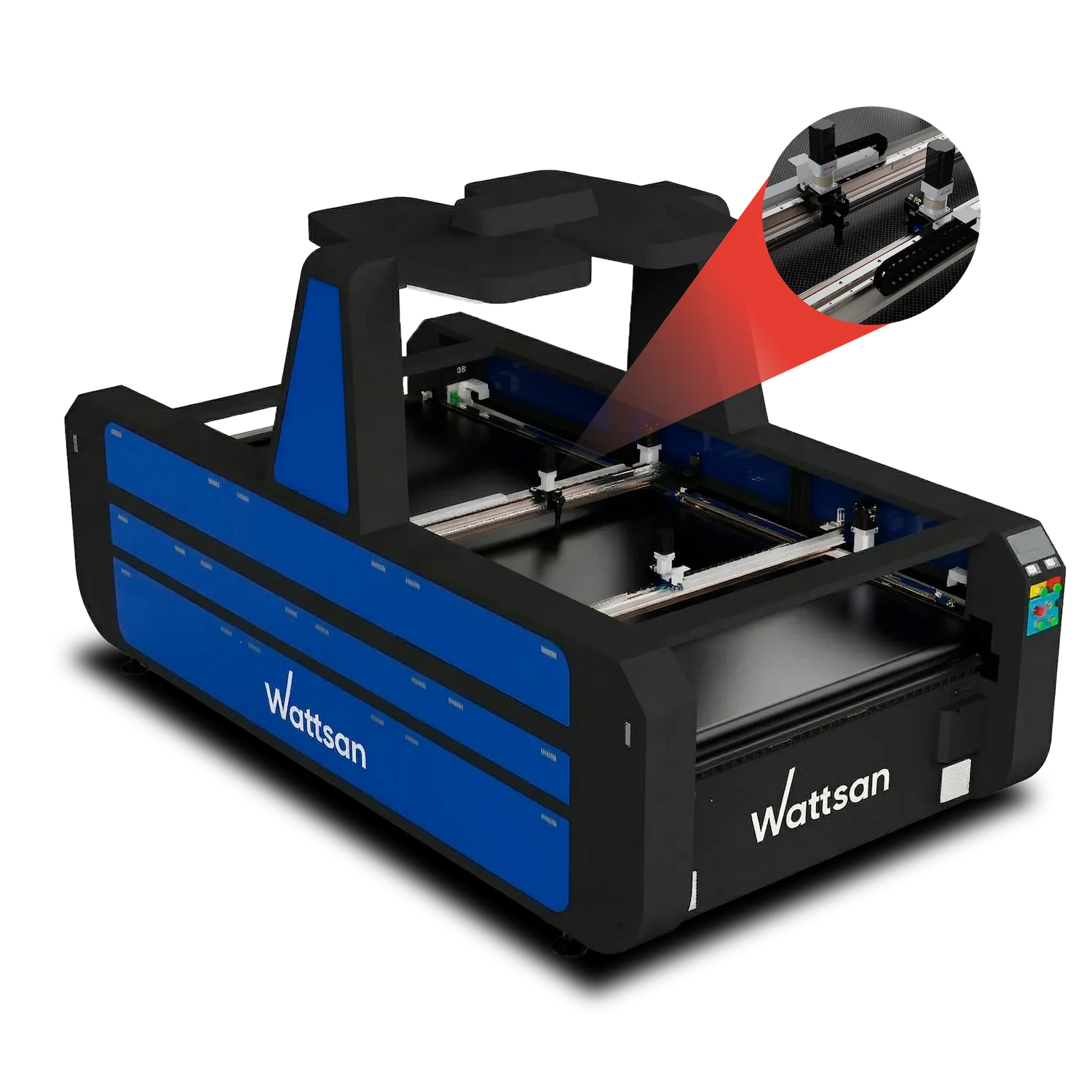

Zwei unabhängige Portalkrane

Unter der Steuerung des intelligenten Systems Trocen TL5269 arbeiten zwei unabhängige Portalkrane gleichzeitig in getrennten Bereichen des Arbeitsraums und halbieren so effektiv die Produktionszeit.

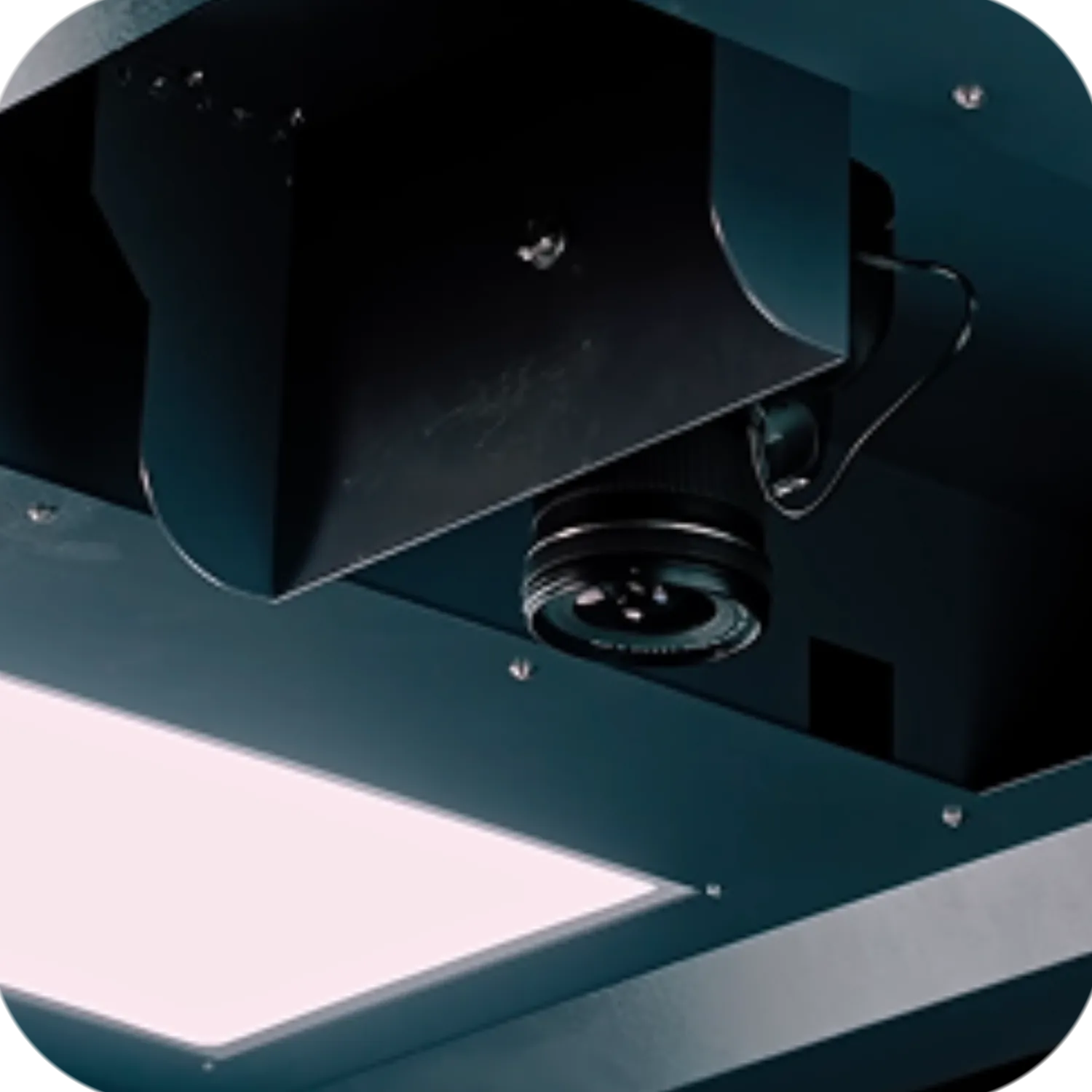

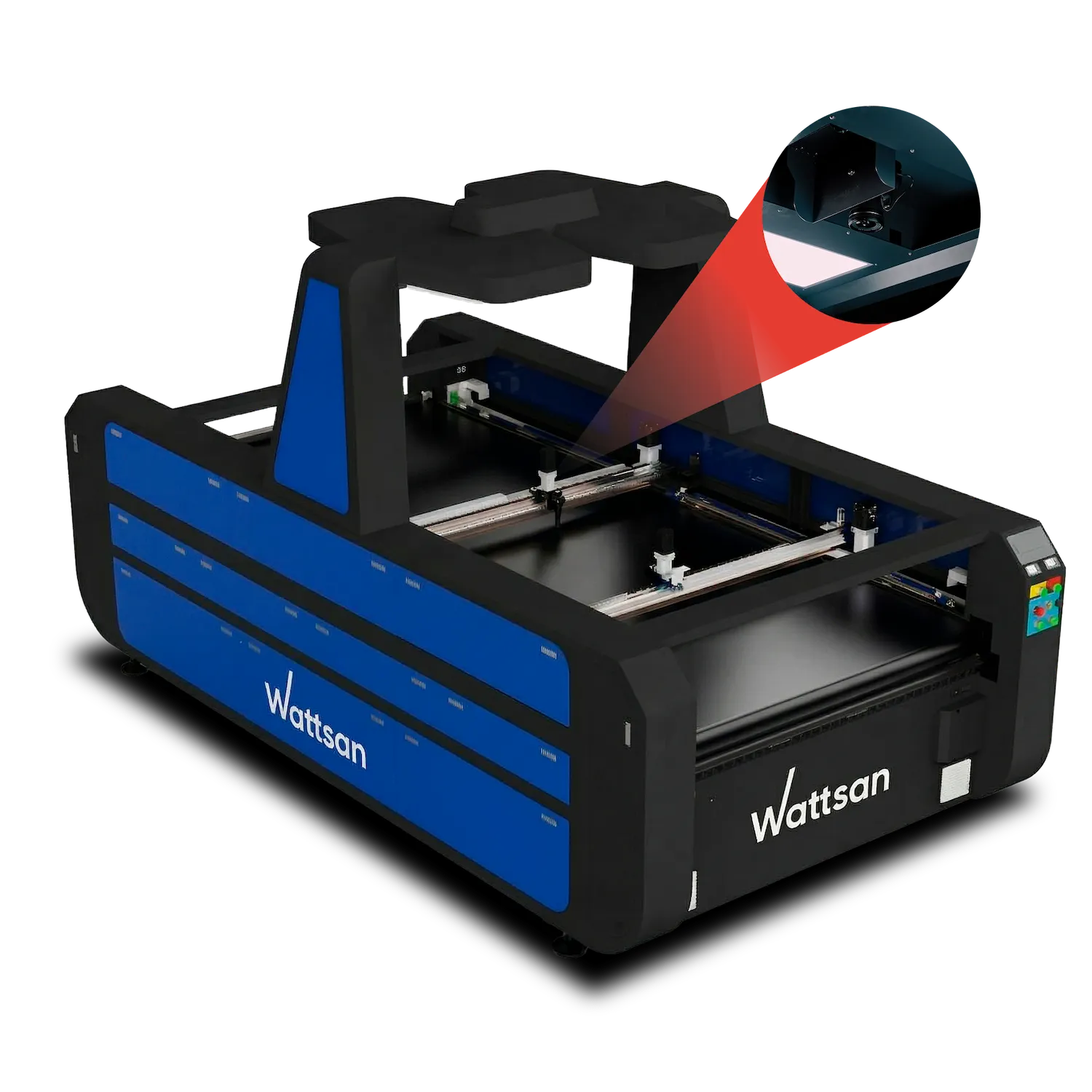

Bildverarbeitung für die Erkennung und perfekte Ausrichtung

Eine hochauflösende industrielle CCD-Kamera ermöglicht die präzise Bearbeitung großformatiger Materialien mit automatischer Erkennung und Zuschnitt. Sie kann gleichzeitig Designkonturen erfassen oder Elemente über den gesamten Arbeitsbereich hinweg ausrichten.

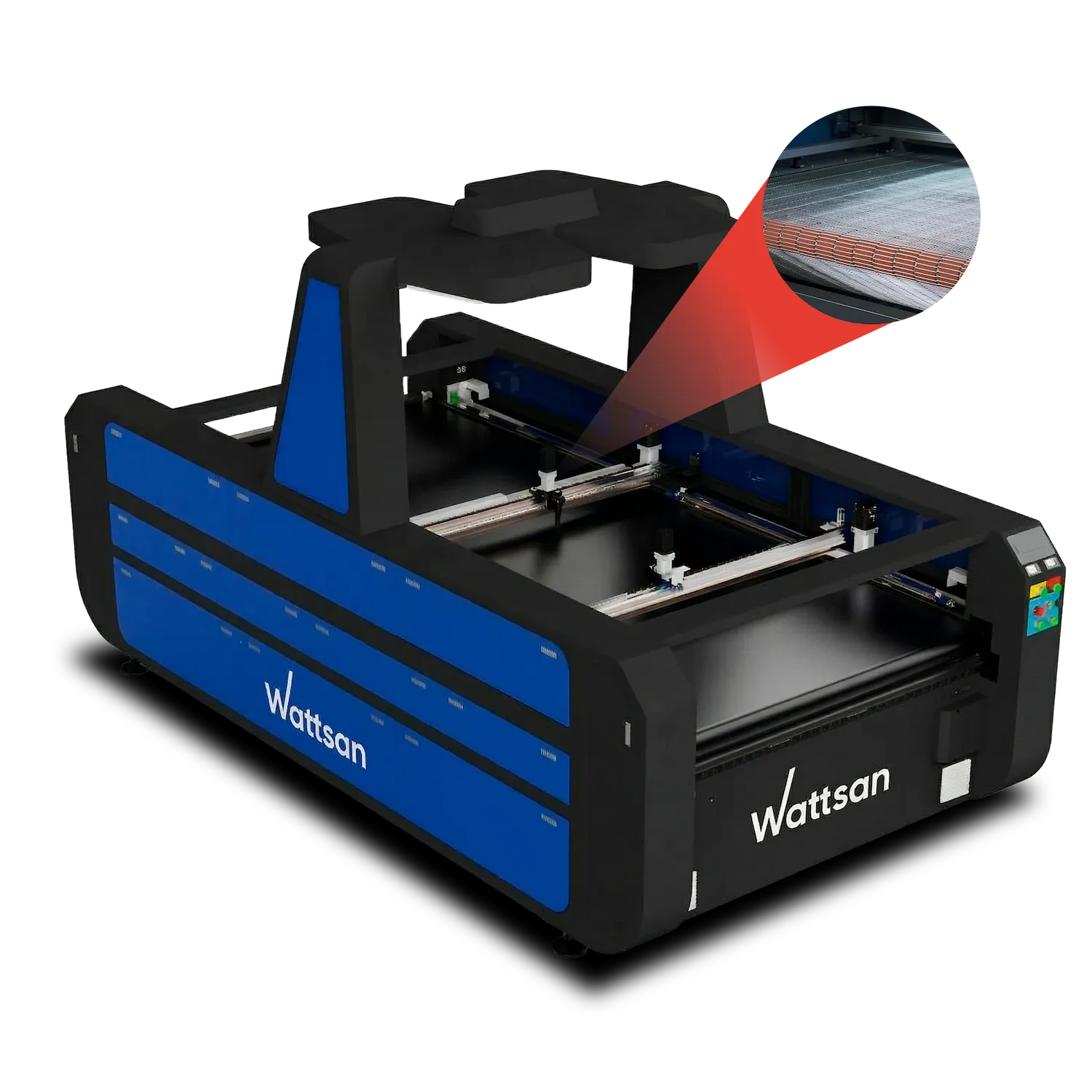

Förderbandtisch

Das Fördersystem verteilt das Material gleichmäßig über den Arbeitsbereich und ermöglicht so das unterbrechungsfreie Schneiden von Stoffen und anderen rollengeführten Materialien.

CCD-Bildverarbeitungssystem für präzises automatisiertes Schneiden

Die integrierte CCD-Kamera und die Trocen Laser Vision-Software automatisieren die Konturerkennung, die Erkennung von Passmarken und den Kantenabgleich über den gesamten Arbeitsbereich hinweg und ermöglichen so präzises, unterbrechungsfreies Schneiden mit Verschachtelung, Eckenausgleich und Mehrpunktpositionierung.

Ein integriertes Bildverarbeitungssystem erkennt Materialkonturen und Passermarken im gesamten Arbeitsbereich und ermöglicht so einen vollautomatischen, hochpräzisen Schneidvorgang.
Ermöglicht die automatische Kantenerkennung und Mustererkennung für unterbrechungsfreie Schneideabläufe. Zu den Funktionen gehören Layout-Verschachtelung, Eckenabrundung und Mehrpunktpositionierung für die Bearbeitung komplexer Aufgaben.

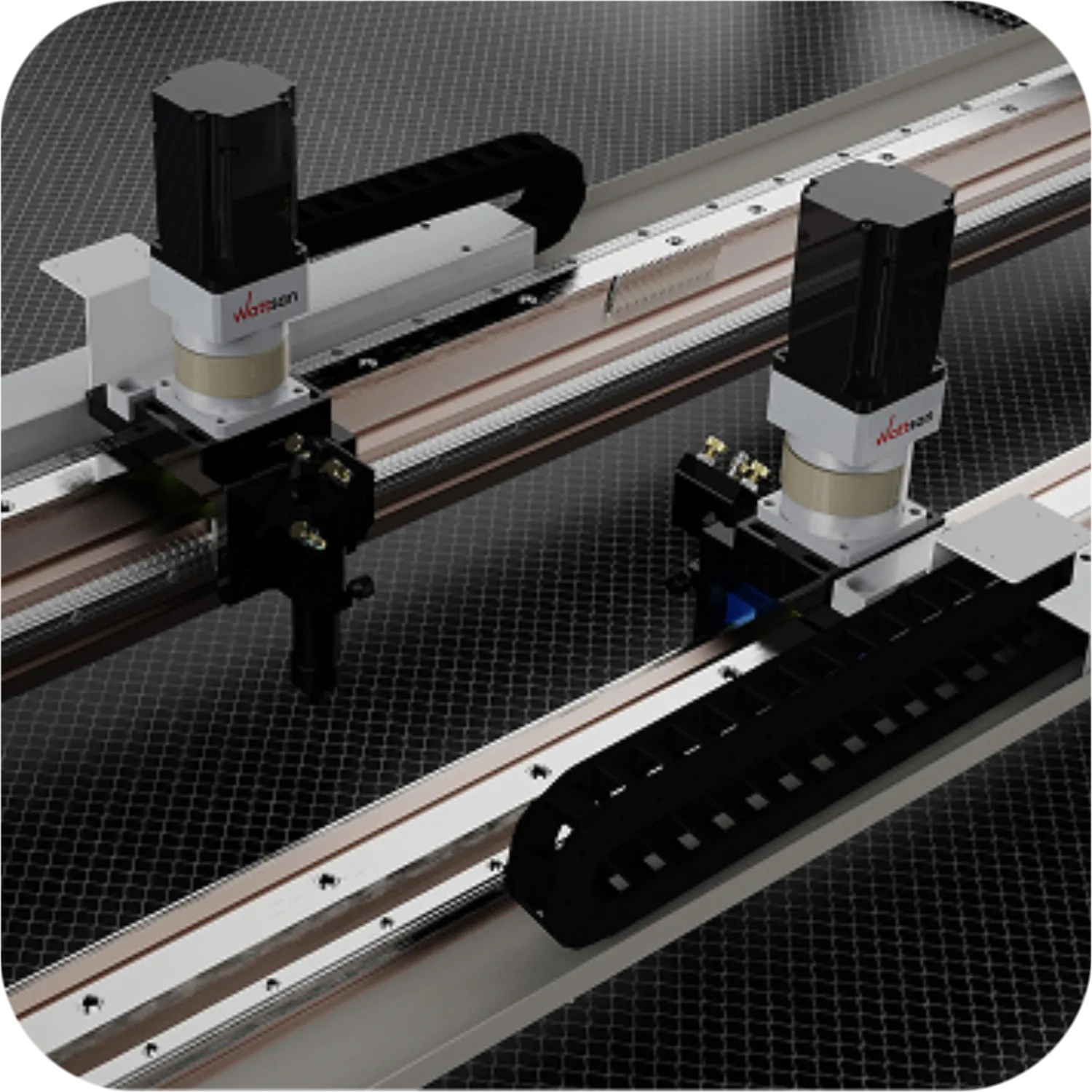

Doppelte Portale und von Grund auf asynchron ausgelegt

Zwei unabhängige Portalbrücken arbeiten parallel in getrennten Bereichen des Tisches, bearbeiten gleichzeitig verschiedene Bereiche und steigern so die Produktionsleistung um das bis zu Zweifache.

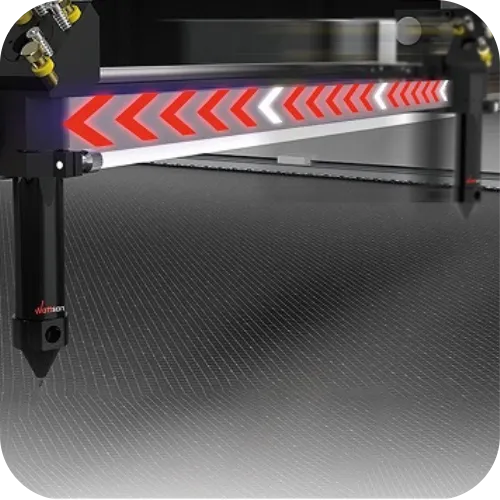

Mehr Leistung, höhere Geschwindigkeit

Mehrere Servomotorsysteme sorgen für ein hohes Drehmoment, das eine schnelle Beschleunigung auf bis zu 1200 mm/s und eine rasche Verzögerung ermöglicht, wodurch während des gesamten Prozesses eine präzise Schneidleistung gewährleistet wird.

Kaufvorgang

Auswahl der Ausrüstung

Wir helfen Ihnen, die Ausrüstung mit Rücksicht auf Ihre Anforderungen auszuwählen.
Beratung und Rechnungsausstellung

Wir vereinbaren die Komplettierung der Maschine und berechnen die Endkosten der Ausrüstung.
Bezahlung

In vollem Umfang, wenn die Maschine auf Lager verfügbar ist. 50% Vorauszahlung, 50% bei Lieferung, wenn die Maschine nicht auf Lager ist.
Wir überprüfen die Maschine

Die Ausrüstung wird einer 3-stufigen Qualitätsprüfung unterzogen: im Werk, bei uns auf Lager und vor dem Versand.
Lieferung oder Abholung

Entweder ein Transportunternehmen oder Sie holen ein LKW aus unserem Lager ab.
Maschinenmontage

Wir sind hier, um Ihnen zu helfen, wenn Sie Unterstützung benötigen.

Erfahrungen von begeisterten Bloggern

Dieser Lasergravierer kann problemlos gravieren. Wie schnell und einfach lassen sich Produkte anpassen!

Riccardo Muscarella
Die Maschine hat eine perfekt flache Oberfläche. Das erleichtert mir die wiederholte Arbeit!

Matteo Moras
Großartige Arbeit in weniger als einer Stunde erledigt. Dank der Geschwindigkeit der CO2-Lasermaschine.

Roberto D'Adago
Dieses Modell ist großartig, und die Laserpräzision ist verrückt – so scharf wie eine Rasierklinge!

Roger Jungo

Packungsgröße:: 3680 x 2300 x 1600 mm

Gewicht:: 1300 kg

Maschinengröße:: 3800 x 2300 x 2600 mm

Durch Tisch:: Yes

Arbeitsbereich:: 1800x2000 mm

Materials:: Organza, Wool, Chiffon, Chipboard, Ceramic tile, Bamboo, Acrylic (Plexiglass), Jade, Granite, MDF, Linen, Leather, Stone, Plywood, Resin, Rubber, Fabric, Paronite, Plastic, Wood, Tweed, Paper & cardboard, Silk, Faux leather, Foam rubber

Laserleistung:: 150-180 W

Lebensdauer der Laserröhre:: 10000 h

Laserröhre:: CDWG

Brennweite:: 63.5 mm

Positioniergenauigkeit:: 0.01 mm

Lasertyp:: CO2

Durchmesser der Spiegel:: 25 mm

Gravurgeschwindigkeit:: up to 1200 mm/s

Zweiter Laserkopf:: Yes

Kühlsystem:: Water, chiller CW-6000

Outline scanning camera:: Yes

Schneidgeschwindigkeit:: up to 1200 mm/s

Motor auf X und Y:: Lenze servo motor

Stromversorgung:: 100, 220 V

Art der Endsensoren:: Inductive, Omron

Energieverbrauch:: 5000 W

Datei Übertragung:: LAN, USB

Unterstütztes Format:: DSB, AI, PLT, JIF, DXF, SVG, PNG, BMP, DST, PDF, JPG, UD5

Das Steuersystem:: Trocen TL-5269

Software:: Trocen LaserVision

Leistungselektrik:: Zhongtai

Enthaltener Bausatz

USB-Stick
Sechskantschlüsselsatz
Handbuch
Luftkompressor
Wasserpumpe
Ethernet-Kabel
Stromkabel
USB-Kabel
Silikondichtungsmittel
Abdeckband
Silikonschlauch-Set

Fragen stellen

Zuerst müssen Sie entscheiden, was Sie herstellen werden, welches Material werden Sie verwenden und seine Abmessungen (Länge und Dicke). Dies hilft bei der Bestimmung der erforderlichen Leistung einer Laserröhre sowie der Arbeitsfeldgröße. Sie können uns auch schreiben oder anrufen, wir freuen uns sehr, Ihnen bei der Auswahl der gewünschten Maschine für Ihre Aufgaben und Ihr Budget zu helfen.
Eine Lasergraviermaschine ist ein spezielles Gerät, das mit Hilfe einer numerischen Programmsteuerung (CNC) arbeitet und die notwendigen grafischen Informationen (Bilder oder Beschriftungen) auf verschiedenen Oberflächen mit einem Laserstrahl gravieren kann.
Gravieren ist eine Auswirkung auf das Material in der Tiefe. Eine Laserbeschriftung ist das Auftragen eines Abdrucks auf die Oberfläche des Materials.
Mit dem CO2-Laser können Sie alle Arten von Holzwerkstoffen gravieren: Massivholz, Sperrholz, MDF und andere.
