Laser Graviermaschine und Laserschneider Wattsan 1820 CAM-Förderer PRO

Arbeitsbereich:: 1800x2000 mm
Laserleistung:: 150-180 W
Positioniergenauigkeit:: 0.01 mm
Maschinengröße:: 3800 x 2300 x 2600 mm
Packungsgröße:: 3680 x 2300 x 1600 mm
Gewicht:: 1250 kg

Laserschneider für Stoff und Leder Wattsan 1820 CAM Conveyor PRO

Wattsan 1820 Cam Conveyor PRO mit Vision System

Ihr 1800 × 2000 mm Förderer-Arbeitsbereich ist mit einer CCD-Kamera ausgestattet, die die gesamte Oberfläche abtastet, Kanten erkennt, Konturen identifiziert und die Schneidbahnen automatisch ausrichtet. Dies ermöglicht die präzise Verarbeitung von Leder, Kunstleder, Leinen, Tweed, Wolle, Seide, Chiffon, Organza und anderen flexiblen Materialien, die in der Großproduktion eingesetzt werden.

Das Bewegungssystem wird von Lenze-Servoantrieben angetrieben und erreicht Geschwindigkeiten von bis zu 1200 mm/s bei stabiler Bewegung und reduzierter Leerlaufzeit. Ein verstärktes Portal sorgt für einen ruhigen Lauf, geringe Vibrationen und gleichbleibende Positioniergenauigkeit im Dauerbetrieb.

Eine 150–180 W CDWG-Laserröhre liefert stabile Leistung für präzises Schneiden von nichtmetallischen Materialien. In Kombination mit der Servomechanik und der kamerabasierten Positionierung erreicht das System eine Repositioniergenauigkeit von unter 0,01 mm für eine zuverlässige Konturanpassung und wiederholbare Qualität.

Materialien

– Schneiden
– Gravur

Wolle
Harz
Marmor
Granit
Bambusprodukte
Kristalljade
Keramikfliesen
Paronit
Stein
Glas
MDF
Schaumgummi
Polyethylenschaum
Plexiglas (Acryl)
Stoff
Leder
Gummi
Plastik
Karton
Sperrholz
Holz

Wattsan Lasermaschinen sind durchdacht konstruiert

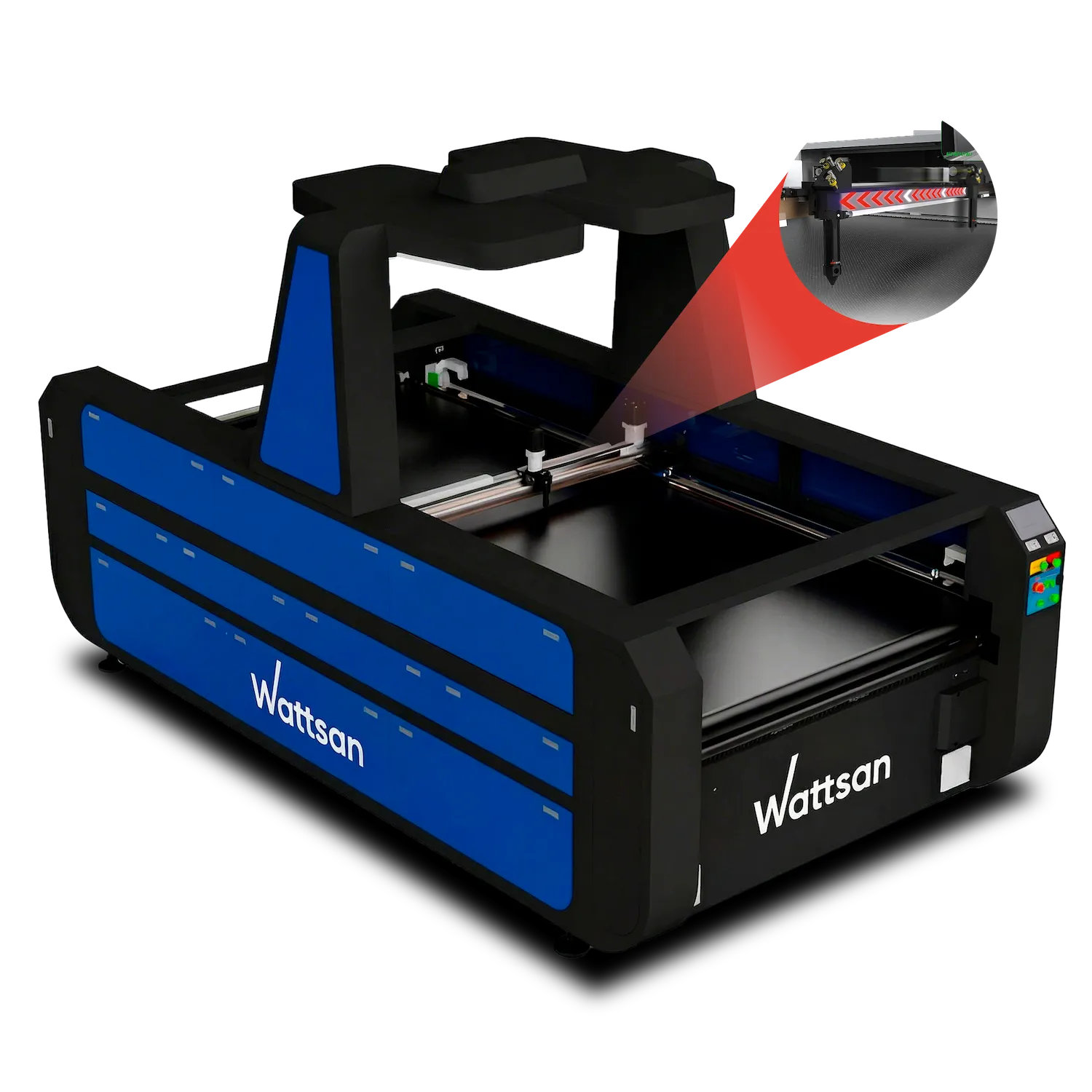

Lenze Servo-Motoren

Verarbeiten Sie Stoffe und Rollenmaterialien mit Geschwindigkeiten von bis zu 1200 mm/s, minimieren Sie Ausfallzeiten und maximieren Sie die Produktivität.

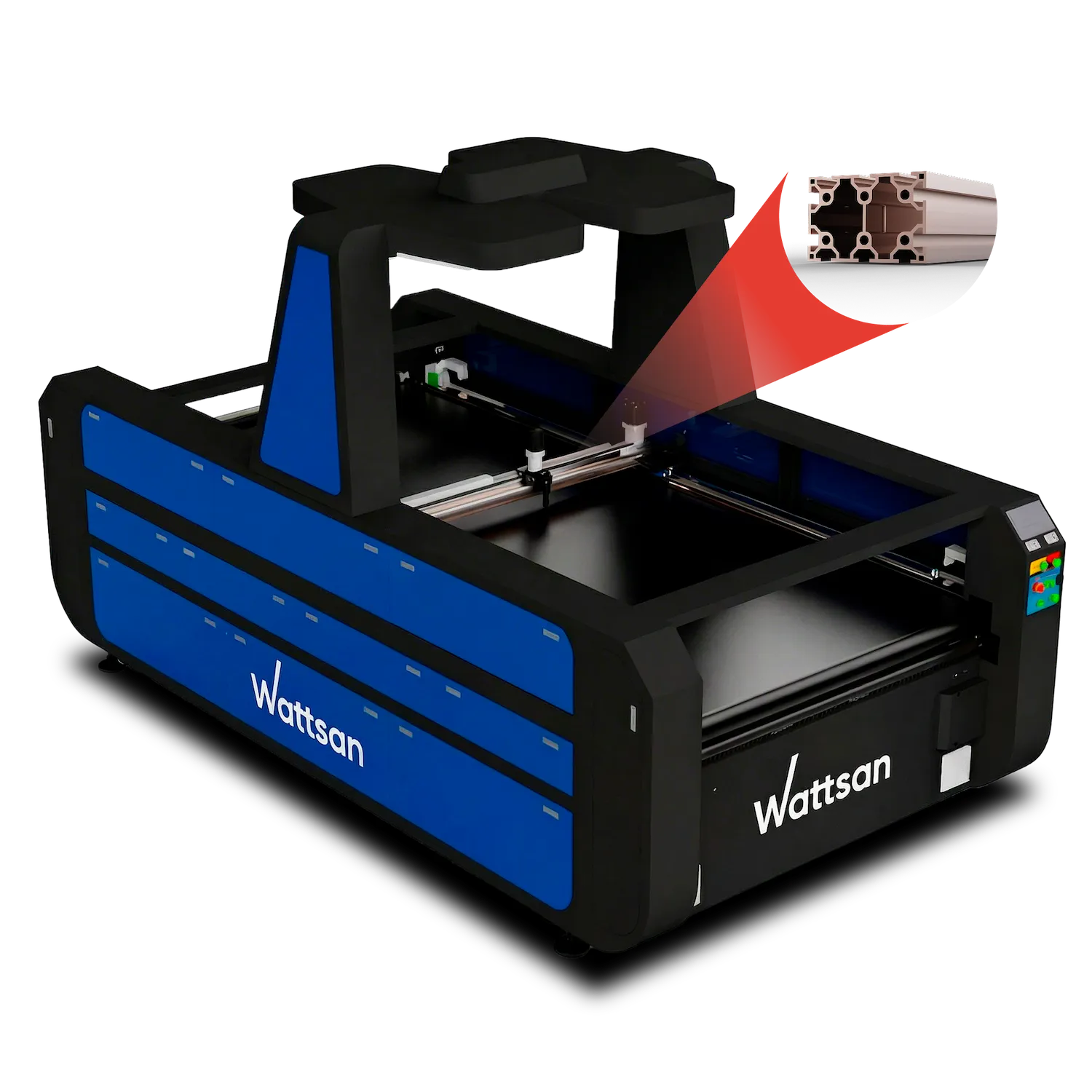

Leichtes starres Portal

Eine große Aluminium-Portalkonstruktion sorgt für präzise Schnitte bei hohen Geschwindigkeiten und bietet eine gleichmäßige und stabile Bewegung über den gesamten Arbeitsbereich.

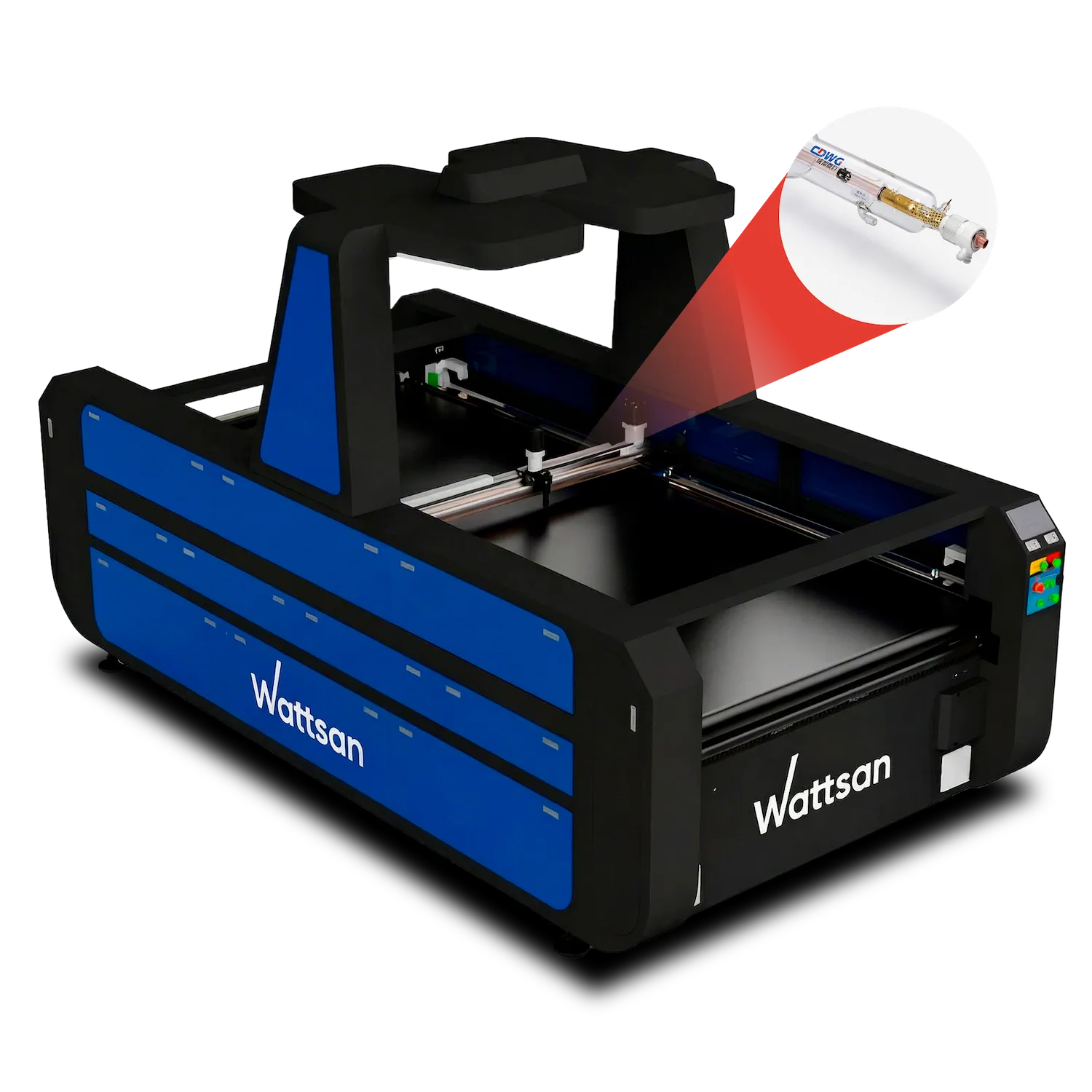

CDWG Laser-Rohr

Ausgestattet mit einer 150–180 W CDWG-Laserröhre bearbeitet und graviert das System nicht-metallische Materialien bis zu einer Dicke von 25 mm. Zusammen mit der Förderplattform und der servogesteuerten Bewegung verarbeitet es effizient Stoff, Leder, Kunstleder und andere Materialien auf Rollenbasis.

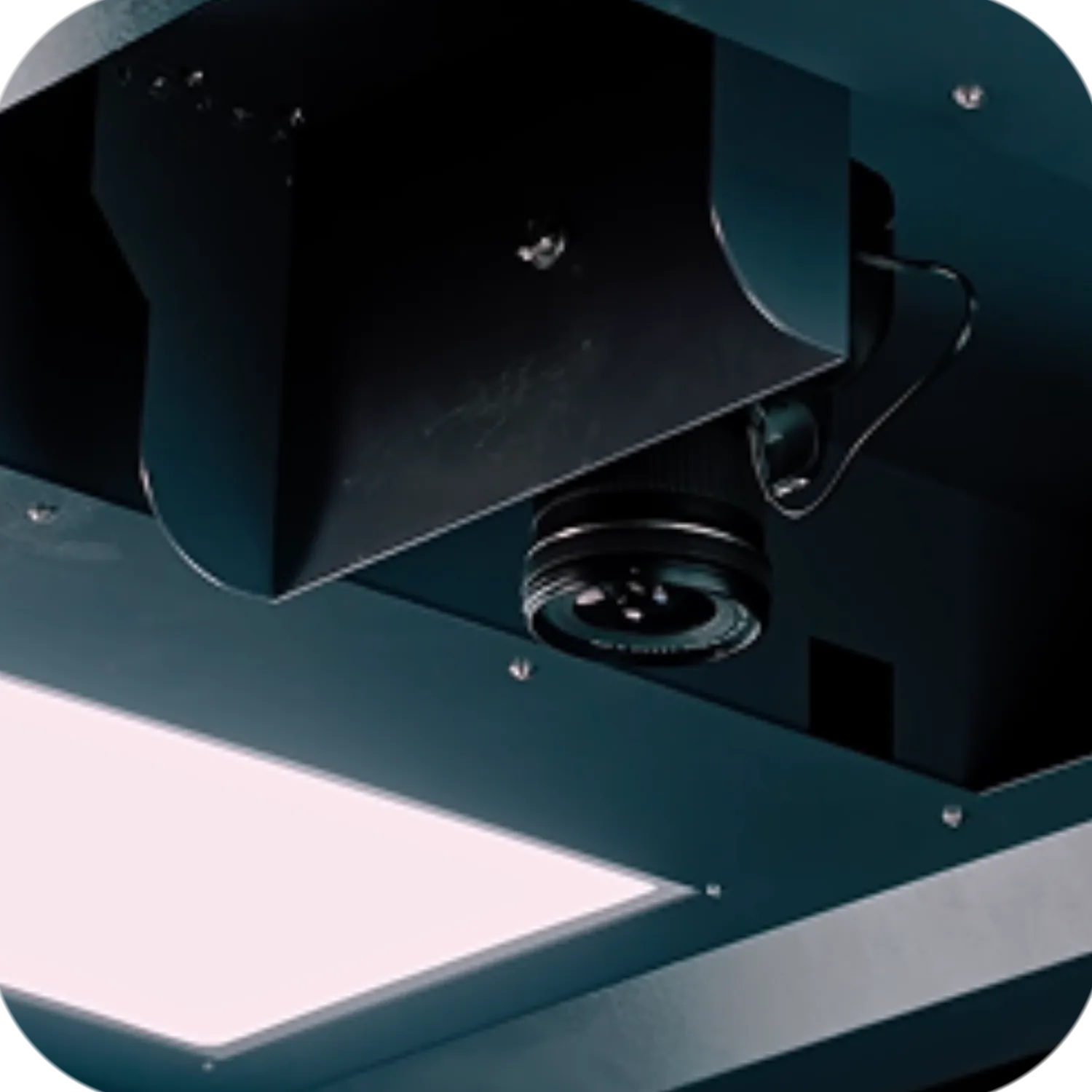

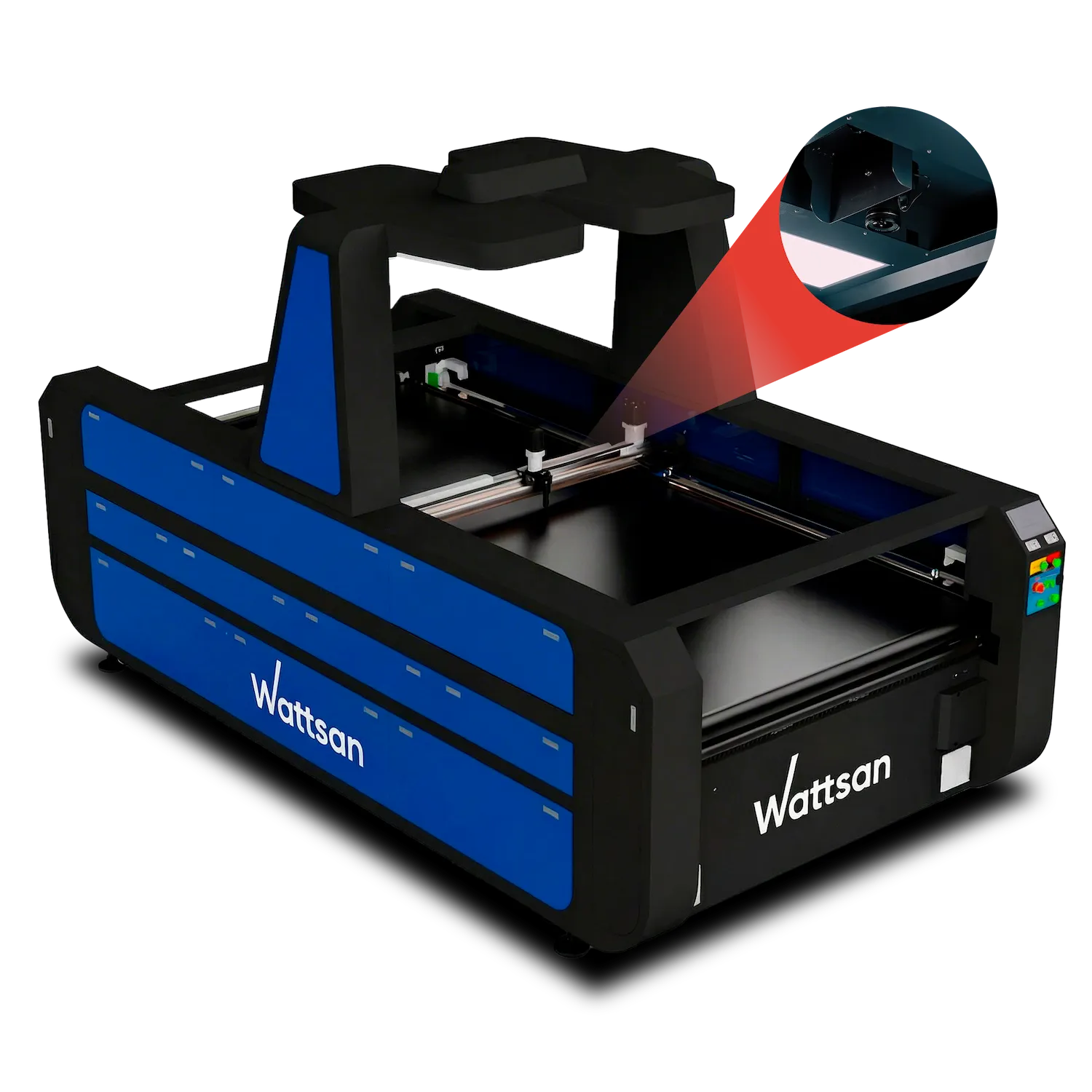

Maschinelles Sehen für Erkennung und perfekte Ausrichtung

Eine hochauflösende industrielle CCD-Kamera ermöglicht präzises Arbeiten mit großformatigen Materialien und bietet automatische Konturenerkennung und Schneiden. Sie kann Designumrisse erfassen oder Elemente über den gesamten Arbeitsbereich gleichzeitig ausrichten.

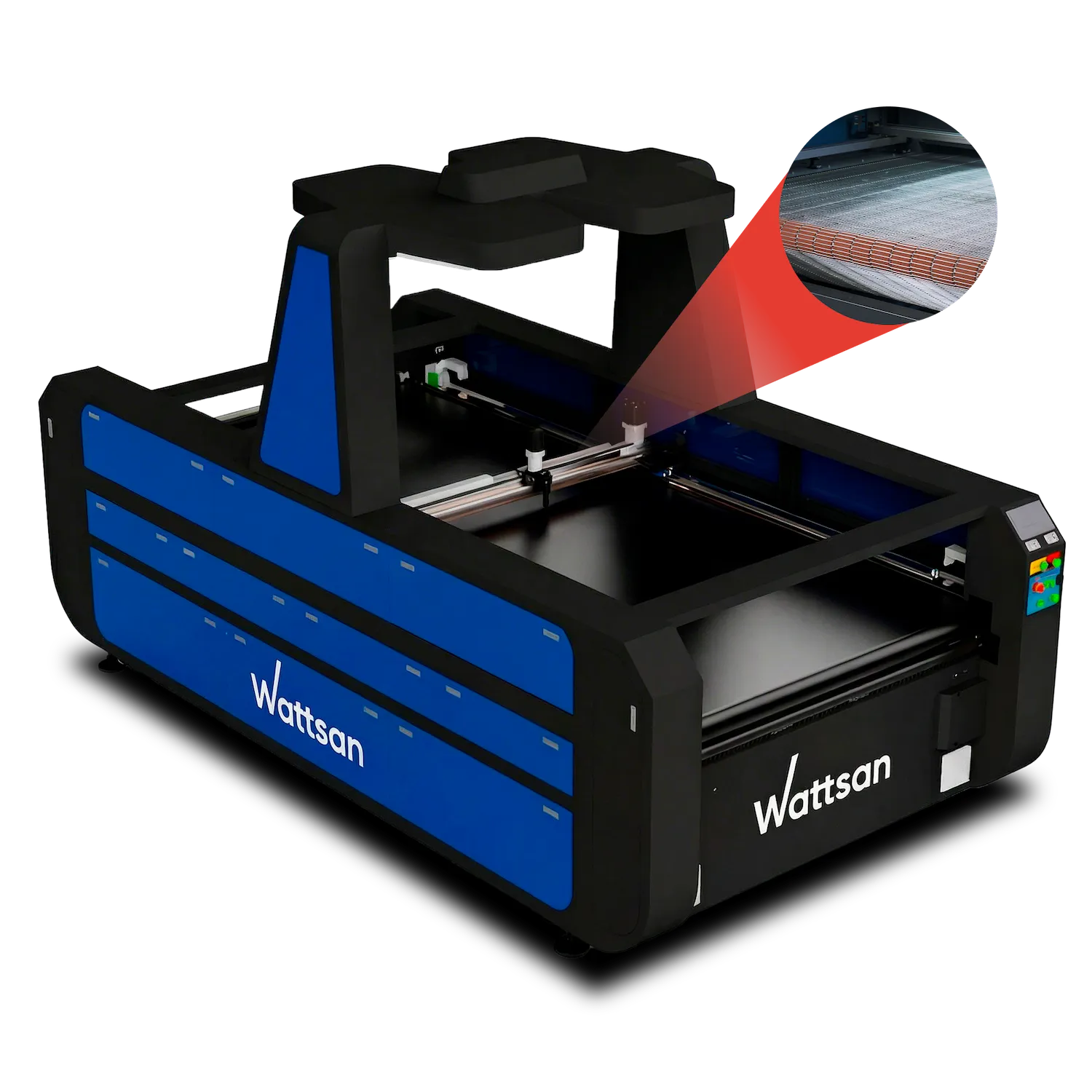

Förderbandtisch

Das Fördersystem verteilt das Material gleichmäßig über den Arbeitsbereich und ermöglicht das ununterbrochene Schneiden von Stoffen und anderen Rollenmaterialien.

Vision Control für präzises automatisiertes Schneiden

Das integrierte Bildverarbeitungspaket kombiniert eine CCD-Kamera mit der Trocen Laser Vision Software, um die Konturerfassung, die Erkennung von Passermarken und die Materialausrichtung über den gesamten Arbeitsbereich zu automatisieren und so einen präzisen, unterbrechungsfreien Schnitt mit fortschrittlichen Anpassungs- und Positionierungsfunktionen zu ermöglichen.

Ein integriertes Bildverarbeitungssystem erkennt Materialkonturen und Passermarken über den gesamten Arbeitsbereich und ermöglicht so einen vollautomatischen, hochpräzisen Schnitt.
Ermöglicht automatische Kantenerkennung und Musterabgleich für unterbrechungsfreie Schneidprozesse. Enthält Funktionen wie Layout-Schachtelung, Eckenoptimierung und Mehrpunktausrichtung.

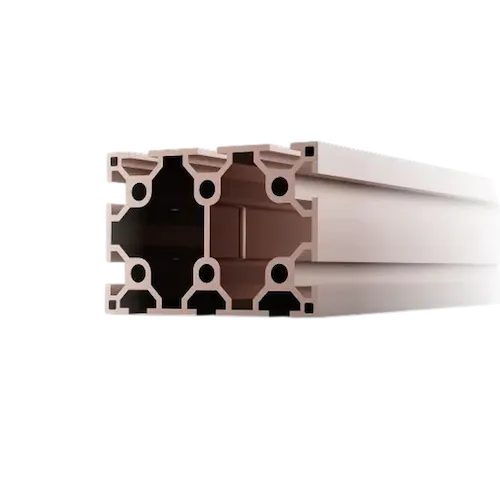

Leichtes Design, robuste Leistung

Die aus einer hochfesten Aluminiumlegierung gefertigte Struktur kombiniert geringes Gewicht mit hervorragender Steifigkeit für schnelles Schneiden, sanften Lauf und genaue Positionierung.

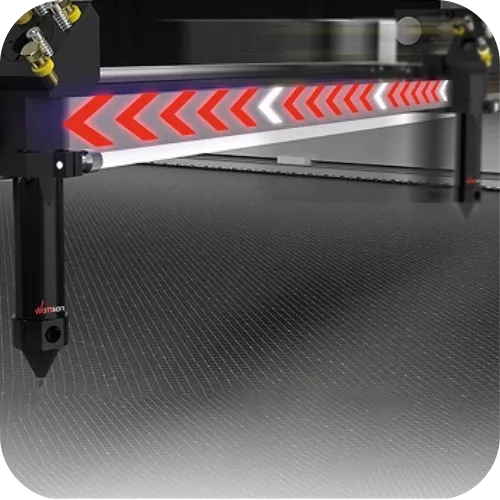

Mehr Leistung, höhere Geschwindigkeit

Mehrere Servomotorsysteme bieten ein starkes Drehmoment für eine schnelle Beschleunigung auf bis zu 1200 mm/s und eine schnelle Abbremsung, wodurch die präzise Schneidleistung während des gesamten Prozesses erhalten bleibt.

Kaufvorgang

Auswahl der Ausrüstung

Wir helfen Ihnen, die Ausrüstung mit Rücksicht auf Ihre Anforderungen auszuwählen.
Beratung und Rechnungsausstellung

Wir vereinbaren die Komplettierung der Maschine und berechnen die Endkosten der Ausrüstung.
Bezahlung

In vollem Umfang, wenn die Maschine auf Lager verfügbar ist. 50% Vorauszahlung, 50% bei Lieferung, wenn die Maschine nicht auf Lager ist.
Wir überprüfen die Maschine

Die Ausrüstung wird einer 3-stufigen Qualitätsprüfung unterzogen: im Werk, bei uns auf Lager und vor dem Versand.
Lieferung oder Abholung

Entweder ein Transportunternehmen oder Sie holen ein LKW aus unserem Lager ab.
Maschinenmontage

Wir sind hier, um Ihnen zu helfen, wenn Sie Unterstützung benötigen.

Erfahrungen von begeisterten Bloggern

Dieser Lasergravierer kann problemlos gravieren. Wie schnell und einfach lassen sich Produkte anpassen!

Riccardo Muscarella
Die Maschine hat eine perfekt flache Oberfläche. Das erleichtert mir die wiederholte Arbeit!

Matteo Moras
Großartige Arbeit in weniger als einer Stunde erledigt. Dank der Geschwindigkeit der CO2-Lasermaschine.

Roberto D'Adago
Dieses Modell ist großartig, und die Laserpräzision ist verrückt – so scharf wie eine Rasierklinge!

Roger Jungo

Packungsgröße:: 3680 x 2300 x 1600 mm

Gewicht:: 1250 kg

Maschinengröße:: 3800 x 2300 x 2600 mm

Durch Tisch:: Yes

Arbeitsbereich:: 1800x2000 mm

Materials:: Acrylic, Tweed, Bamboo, Foam rubber, Faux leather, Granite, Chipboard, Resin, Chiffon, Fabric, Stone, Silk, Ceramic tile, Plywood, Leather, Jade, Wood, Rubber, Wool, Plastic, Linen, Paronite, Organza, MDF

Laserleistung:: 150-180 W

Lebensdauer der Laserröhre:: 10000 h

Laserröhre:: CDWG

Brennweite:: 63.5 mm

Positioniergenauigkeit:: 0.01 mm

Lasertyp:: CO2

Durchmesser der Spiegel:: 25 mm

Gravurgeschwindigkeit:: up to 1200 mm/s

Kühlsystem:: Water, chiller CW-6000

Outline scanning camera:: Yes

Schneidgeschwindigkeit:: up to 1200 mm/s

Motor auf X und Y:: Lenze servo motor

Stromversorgung:: 220, 100 V

Art der Endsensoren:: Inductive, Omron

Energieverbrauch:: 5000 W

Datei Übertragung:: USB, LAN

Unterstütztes Format:: DST, DXF, AI, SVG, PNG, UD5, PLT, PDF, BMP, DSB, JIF, JPG

Das Steuersystem:: Trocen AWC7824

Software:: Trocen LaserVision

Leistungselektrik:: Zhongtai

Enthaltener Bausatz

USB-Stick
Sechskantschlüsselsatz
Handbuch
Luftkompressor
Wasserpumpe
Ethernet-Kabel
Stromkabel
USB-Kabel
Silikondichtungsmittel
Abdeckband
Silikonschlauch-Set

Fragen stellen

Zuerst müssen Sie entscheiden, was Sie herstellen werden, welches Material werden Sie verwenden und seine Abmessungen (Länge und Dicke). Dies hilft bei der Bestimmung der erforderlichen Leistung einer Laserröhre sowie der Arbeitsfeldgröße. Sie können uns auch schreiben oder anrufen, wir freuen uns sehr, Ihnen bei der Auswahl der gewünschten Maschine für Ihre Aufgaben und Ihr Budget zu helfen.
Eine Lasergraviermaschine ist ein spezielles Gerät, das mit Hilfe einer numerischen Programmsteuerung (CNC) arbeitet und die notwendigen grafischen Informationen (Bilder oder Beschriftungen) auf verschiedenen Oberflächen mit einem Laserstrahl gravieren kann.
Gravieren ist eine Auswirkung auf das Material in der Tiefe. Eine Laserbeschriftung ist das Auftragen eines Abdrucks auf die Oberfläche des Materials.
Mit dem CO2-Laser können Sie alle Arten von Holzwerkstoffen gravieren: Massivholz, Sperrholz, MDF und andere.
