Fiber Metal lõikamise masin WATTSAN 2060 HARD ULTRA

Tööala:: 2000x4000/2000x6000/2000x8500 mm
Laseri võimsus:: 20000-120000 W
Max liikumiskiirus:: 100/120 m/min

Kõik omadused

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– lõikamine

Süsinikteras
Roostevaba teras
Tsingitud teras
Alumiinium
Vask
Messing
Titaan

Kohandage lõikeprotsess oma toodangu jaoks

CYPCUTi tarkvaral on lihtsad, kasutajale suunatud juhtseadmed. Rakendatud on funktsioone, mis lihtsustavad ja optimeerivad lõikamisprotsessi oluliselt.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tehnoloogia võimaldab määrata kõige lühema ja tõhusama lõikerada, mis hõlbustab ümmarguste ja ristkülikukujuliste aukude kiiret lõikamist kuni 1 mm paksusesse õhukesse lehtmetalli. Laserpea töötab ilma tõstmise või langetamiseta, mis tagab suure kiiruse ja säästab gaasi. See režiim sobib ventilatsioonisüsteemide valmistamisel.
Vältib nurkade sulamist ja suurendab toote kvaliteeti tänu sellele, et laserpea moodustab igal nurgal silmuse ja ei peatu. Saadakse puhtad ja ühtlased nurgad. Funktsioon RINGCUT sobib paksemate materjalide või mitme nurgaga toodete lõikamiseks, kus on oluline täpsus, nt hammasrataste, monogrammide ja ilmakaarte vormimine, suveniirid jne.
Osade paigutuse professionaalne optimeerimine lehel, mis sobib reklaamtoodete valmistamiseks. NESTING-funktsioon võimaldab paigutada osad lehel võimalikult tõhusalt ja üksteisele võimalikult lähedale, nii et ei jääks lünki. See säästab materjali.
See võimaldab teil kolme võrdluspunkti abil täpselt määrata lehe asukohta tööpinnal. Piisab, kui asetate materjali tööalale, määrate programmis selle mõõtmed ja seejärel teeb masin kõik ise ära. Te ei pea materjali täiesti tasandiliselt lauale asetama.
Seda kasutatakse mikroühenduste sisestamiseks töötlusrajale, et detailid ei seisaks servadel. Osad on pärast lõikamist piisavalt lihtne välja võtta. See säästab tööpea kokkupõrgetest detailidega töötamise ajal. See funktsioon võimaldab toota väikeseid reklaami- ja suveniirtoodete osi ilma neid tööväljal kaotamata.
See režiim võimaldab teil ühendada üksteisele lähedal asuvaid jooni, st kombineerida neid nii, et laserpea ei lõika samas kohas. See funktsioon parandab oluliselt tootlikkust ja lühendab tööaega. See funktsioon sobib masstootmiseks, näiteks toorikute, reklaami- ja suveniirtoodete valmistamisel jne.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

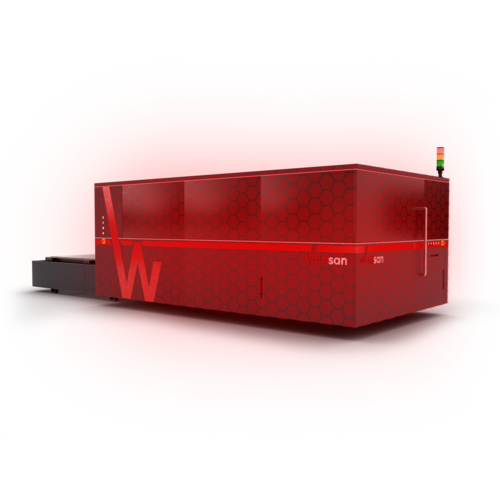

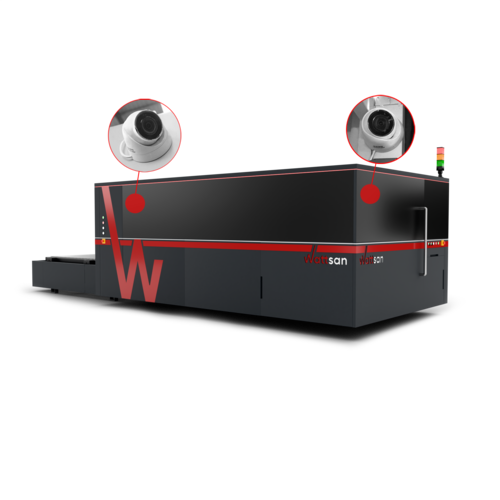

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

E-seeria

Varustatud üheosalise elektrokeevitatud raami ja ekstrusioonitüüpi portaaliga suurte kiirenduste jaoks. Sobib valtsitud metalli lõikamiseks.

6-8 mm

Raami paksus

80 m/min

Liikumiskiirus

Alumiinium

Gantry materjal

Kuni 1,5 kW

Laseri võimsus
S-seeria

S-seeria portaal on tugevdatud titaanribidega. Sobib ideaalselt suurte tootmismahtude töötlemiseks.

10-12 mm

Raami paksus

120 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 6 kW

Laseri võimsus
HARD versioon

Hard-versioonil on kolm soojuskaitsekihti. Mõeldud maksimaalse kiiruse ja suurte tootmismahtude juures töötamiseks.

>16 mm

Raami paksus

210 m/min

Liikumiskiirus

Alumiinium + titaan

Gantry materjal

Kuni 20 kW

Laseri võimsus

Võrdlustabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Kiirus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Korkean teknologian laitteet ja tarkka tarkkuus taattu

Suojakotelo

Suojaa MITSUBISHI-servomoottoreita, SHIMPO-planetaarivaihteita ja HIWIN-ohjaimia ulkoisilta vaikutuksilta.
Suojus laserpäätä varten

Suojaa laserpään pääkomponentit.
Johdot sisältävä kisko

Kisko pitää portaalin liikkeen sähkökaapelit ehjinä.
Kuituoptiikan suojaketju

Ketju suojaa laserpään valokuitukaapelia ja johtoja.
Paineanturi

Ohjaa ja säätää laserpään kaasunpainetta.
HIWIN-laakerit

Laserpäätä liikutetaan Hiwin-laakereilla. Tarjoaa tasaisen toiminnan, suuren kuormituskapasiteetin ja alhaisen melun.
MITSUBISHI-servomoottorit

MITSUBISHI-servomoottoreilla on pienempi koko, kaksinkertainen käyttöikä, minimaalinen tärinä, kiihtyvyys jopa 2G, helppo vaihto ja huolto.
SHIMPO-planetaarivaihteet

SHIMPO-vaihteet muuntavat servomoottorin vääntömomentin ja siirtävät sen kierukkavaihteelle, joka pyörittää portaalia ja mahdollistaa sen tasaisemman liikkeen.
HIWIN-ohjaimet

HIWIN-ohjaimilla on korkea tarkkuus ja luotettavuus, alhainen kitka ja helppo asennus. Ne ovat luotettavuuden synonyymi. Ohjainten asennusta runkoon valvovat asiantuntijat!
LEAN-kierteiset kiskot

Ne auttavat konetta kestämään kuormituksia vaaditulla nopeudella ja varmistavat portaalin tasaisen kulun. Kierukkakiskojen asennus runkoon tapahtuu asiantuntijoiden valvonnassa!

Ostuprotsess

Seadmete valik

Me aitame teil teha teie vajadustele vastava valiku.
Nõustamine ja arveldamine

Kooskõlastame seadmepaketi ja arvutame masina lõpliku maksumuse.
Maksmine

Täielikult, kui masin on laos. 50% ettemaks 50% tarne korral, kui masinat ei ole laos.
Me kontrollime masinat

Seadmed läbivad 3-etapilise kvaliteedikontrolli: tehases, meie laos ja enne teile saatmist.
Kohaletoimetamine või kogumine

Kas transpordifirma või te võtate masina meie laost kätte.
Seadmete paigaldamine

Me oleme siin, et aidata teid, kui vajate tuge

Laserpää sovellukseesi

Wattsan-metallileikkurit on varustettu suosittujen valmistajien, kuten Raytoolsin, BOCI:n ja Precitecin laserpäillä.

1. QBH-liitin

  Se on kuituoptisen kaapelin ja laserpään välinen yhdysside. Estää säteen kääntymisen ja suojaa siten laserlähdettä.
2. Kollimaattorimoduuli

  Tarkoittaa lasersäteen kaventamista ja tasaamista. Tekee lasersäteen sopivaksi edelleen välitettäväksi fokusointimoduuliin. Ei pitäisi vaihtaa useammin kuin kerran vuodessa tai harvemmin.
1. Tarkennusmoduuli, jossa on asennonsäädin

  Muuttaa polttoväliä dynaamisesti käytön aikana syvien ja laadukkaiden leikkausten varmistamiseksi.
2. Alempi suojalasi

  Suojalasit suojaavat kallista tarkennusoptiikkaa pölyltä, lialta ja kipinöiltä. Ylälasi vaihdetaan harvoin. Alempi suojalasi on tärkein kulutustarvike.
3. Induktioanturi

  Pitää suuttimen oikealla korkeudella materiaalin yläpuolella, mikä takaa vakaan leikkauksen materiaalin kaarevuudesta riippumatta.
1. Keraaminen suuttimen pidike

  Suojaa leikkauspäätä laserleikkauksen aikana syntyvältä lämmöltä.
2. Suutin

  Varmistaa, että kaasusuihku ja lasersäde ovat linjassa parempaa leikkausta varten.

Inspireeritud blogijate kogemus

Olen seadmega äärmiselt rahul! Selle võimas tugevdatud raam vähendab võnkumist, mis sobib ideaalselt graveerimiseks suurtel kiirustel. Olen seda kasutanud akrüülklaasi jaoks ja tulemused näevad tõesti lahedad välja.

Heinrich Schüür
Suurepärane lasergraveerija, mis suudab ilma vaevata lõigata puitu märkimisväärse paksusega. Kasutasin seda nii graveerimiseks kui ka lõikamiseks ja masin töötas suurepäraselt.

Il Makerstauratore
See lasergraveerija saab graveerida ilma ühtegi probleemita. Kui kiire ja lihtne on valmistada oma tooteid!

Riccardo Muscarella
Masinal on täiesti tasane pind. See teeb korduva töö minu jaoks lihtsamaks!

Matteo Moras
Suurepärane töö, mis on tehtud tunni aja jooksul. Tänu laser CO2 masina kiirusele.

Roberto D'Adago
See mudel on suurepärane ja laseri täpsus on hullumeelne, see on terav kui teravik!

Roger Jungo

Tööala:: 2000x4000/2000x6000/2000x8500 mm

Raam:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Kapi tüüpi kaitse:: Yes

Laseri tüüp:: Raycus/IPG

Laseri võimsus:: 20000-120000 W

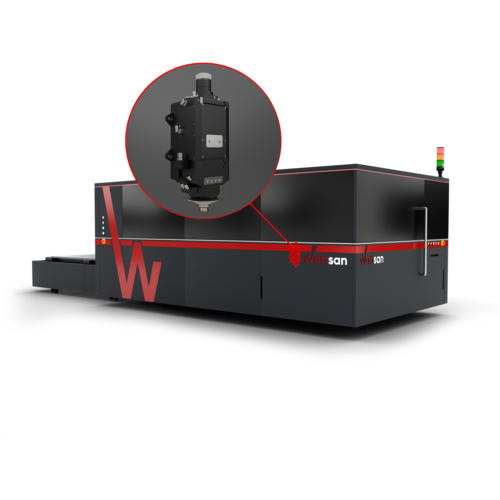

Laserpea:: BOCI BLT 6

Kõrgusandur:: Automatic capacitive

Määrdesüsteem:: Automatic centralized, semi-automatic

Max liikumiskiirus:: 100/120 m/min

Max töökiirus:: Depends on the material

Lisagaas:: air, argon, nitrogen, Oxygen

Ümberpaigutamise täpsus:: ±0.02 mm

Z Mootori võimsus W:: 750 W

XY Mootori võimsus:: 1300/3000 W

XY-telje struktuur:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Z-telje struktuur:: HIWIN Guides 20 mm / Ball Screws 25 mm

Jõuelektrik:: Siemens

Tarkvara:: FSCUT 8000

Kõrguse reguleerimise süsteem:: BCS100

Lõppandurite tüüp:: Inductive

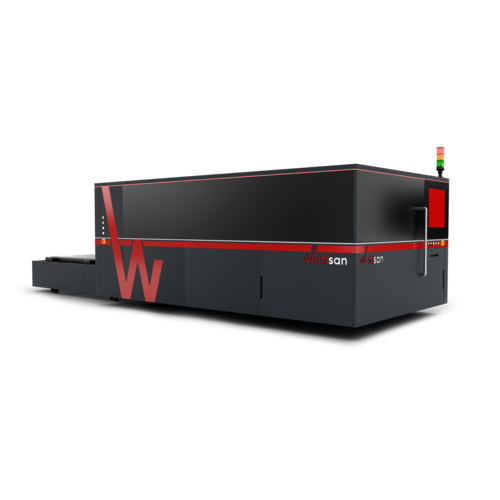

Kontrollsüsteem:: EtherCAT BUS FSCUT8000C

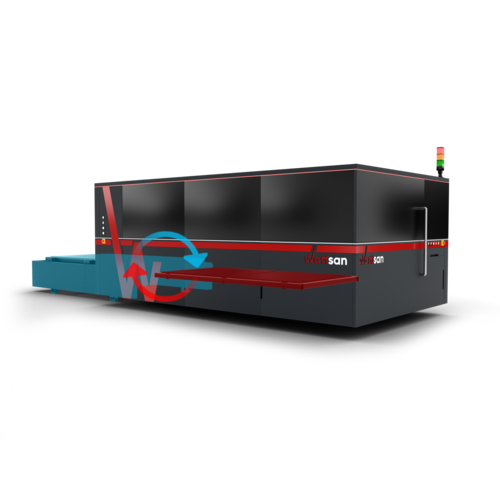

Töölaudade automaatne vahetus:: Yes

Vastused küsimustele

Metalli lõikamiseks sobib kõige paremini fiiberoptiline laser, kuid selleks võib sobida ka spetsiaalselt varustatud suure võimsusega lasertoruga CO2 laser. Siiski tuleb meeles pidada, et CO2-laseriga lõikamisel on metalli paksus piiratud 1,5 mm-ga, fiiberoptilise laseriga aga kuni 25 mm.
Laserlõikamise tunni maksumus ei sõltu mitte ainult lasermasina võimsusest ja töökiirusest, vaid ka mitmetest muudest teguritest, nagu näiteks: masina operaatori kutseoskused, masina rentimise maksumus. tootmisruum, elektri maksumus ja tarbimine, materjali enda maksumus, praagi hulk ja masina seisakuaeg ning palju muud. Küsimusele laserlõikamise tunni maksumuse kohta üheselt vastamiseks on vaja kõiki neid parameetreid arvesse võtta.
Metalli pinnale kantakse fokuseeritud laserkiir, mille tulemusena see sulab, sulamaterjal puhutakse abigaasi abil lõiketsoonist välja.
Laserkiirguri võimsus sõltub töödeldava materjali paksusest ja soovitud töötlemiskiirusest. Näiteks 1 kW emitter lõikab 1 mm paksust roostevaba terast kiirusega 13 m/min ja 3 kW emitter lõikab sama materjali kiirusega umbes 35 m/min. Siin sõltub kõik eelarvest ja maksimaalse võimaliku võimsuse kasutamise otstarbekusest. Kuigi võib öelda, et tänapäeva konkurentsireaalsuses ei ole mõtet osta alla 1 kW võimsusega lasermasinat.
