Máquina de corte a fibra para metais WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Área de trabalho:: 2000x4000/2000x6000/2000x8500 mm
Potência do laser:: 20.000-120.000 W
Peso:: 24.000 kg
Máx. velocidade de movimento:: 100/120 m/min

Máquina de corte a laser WATTSAN 2060 HARD ULTRA

Extração eficiente de fumaça
Proteção tripla do quadro
Cabine de proteção com filtragem de ar
2 câmeras de vigilância
3 anos de garantia para o emissor

O cortador de metal a fibra Wattsan Ultra HARD é uma máquina avançada e de alta tecnologia, projetada para oferecer eficiência e facilidade de manutenção.

Seu design compacto minimiza o uso de espaço, tornando-o uma solução ideal para otimizar o layout das oficinas.Com fontes de laser de 20 a 120 kW, este modelo oferece um desempenho de corte potente, mantendo baixos custos operacionais. Ele aumenta tanto a produtividade quanto a segurança, proporcionando uma solução econômica e eficaz para uma ampla gama de aplicações de corte de metal. Uma combinação de tecnologia e as melhores soluções em um único produto!

Fluxo de trabalho impecável

Melhore a precisão e a segurança usando um sistema automático de troca de bicos e monitoramento de condição. Eles aumentam a precisão da instalação do bico e permitem que os operadores acompanhem o estado da cabeça laser.

Sistema de troca automática

O sistema usa uma câmera de alta resolução para monitorar o estado do bico e detectar deformações em tempo real. Se um dano for detectado, o sistema avisa que a troca do bico é necessária e interrompe a operação de corte. Isso ajuda a manter a cabeça laser em condição de funcionamento.

Monitoramento da condição do bico

Ajuste o processo de corte para sua produção

O software CYPCUT possui controles simples orientados ao usuário. As funções implementadas simplificam e otimizam muito o processo de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A tecnologia FLYCUT permite determinar a trajetória de corte mais curta e eficiente, permitindo o corte rápido de furos redondos e retangulares em chapas metálicas com espessuras de até 1 mm. Neste caso a cabeça do laser funciona sem levantar e abaixar o que garante alta velocidade de trabalho e economiza gás. Este modo é adequado se você estiver fabricando sistemas de ventilação.
Evita que os cantos se fundam e aumenta a qualidade dos produtos fabricados devido ao facto de a cabeça do laser fazer um loop em cada canto e não parar. Os cantos obtidos são claros e uniformes. A função RINGCUT é adequada para trabalhar com materiais mais espessos ou para cortar produtos com vários cantos onde a precisão é importante, por exemplo, engrenagens, monogramas, lembranças, etc.
Otimização profissional da disposição das peças na chapa adequada à produção de produtos promocionais. A função NESTING permite dispor as peças na chapa da maneira mais eficiente e próxima possível umas das outras, para que não haja lacunas. Isso permite salvar material.
Permite determinar com precisão a posição da folha na área de trabalho utilizando três pontos de referência. Basta colocar o material na área de trabalho, especificar as suas dimensões no programa e a máquina fará tudo sozinha. Não é necessário colocar o material perfeitamente sobre a mesa.
É utilizada para inserir micro-juntas no percurso de processamento, de modo a que as peças não caiam de lado. Neste caso, é fácil remover as peças após o corte. Isto evita que a cabeça de trabalho colida com as peças durante a operação. Esta função permite produzir pequenas peças para produtos promocionais e de lembrança sem as perder na área de trabalho.
Este modo permite unir linhas próximas umas das outras, ou seja, juntá-las para que a cabeça do laser não corte no mesmo lugar. Esta função melhorará muito o desempenho e reduzirá o tempo de operação. Esta função é adequada para produção em massa, por exemplo, durante a fabricação de peças de trabalho, produtos promocionais e souvenirs, etc.

Materials

– corte

Aço carbono
Aço inoxidável
Aço galvanizado
Alumínio
Cobre
Latão
Titânio

Cortadores de metal da Wattsan — esqueça os reparos e o tempo de inatividade

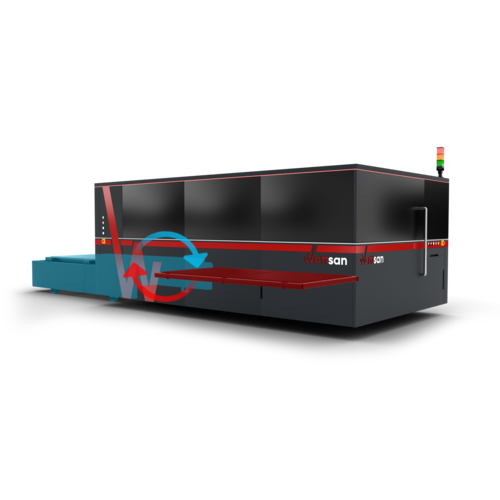

Sistema de troca de mesa

O sistema de troca de mesa permite a operação contínua da máquina e evita o desperdício de tempo de máquina com o carregamento e descarregamento de produtos.

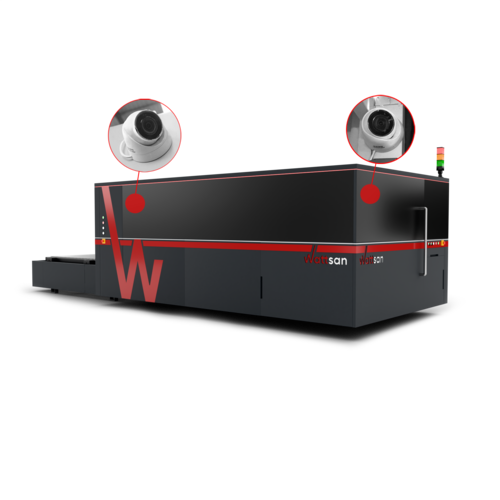

Monitoramento por vídeo

A câmera 1 transmite o funcionamento da máquina dentro da cabine para o monitor do operador.

A câmera 2 é utilizada para monitorar o trabalho das mesas intercambiáveis. Com a ajuda dela, o operador pode observar o funcionamento da máquina “atrás da cabine”, o que garante tanto a segurança do mecanismo quanto a segurança dos demais operadores na linha de produção.

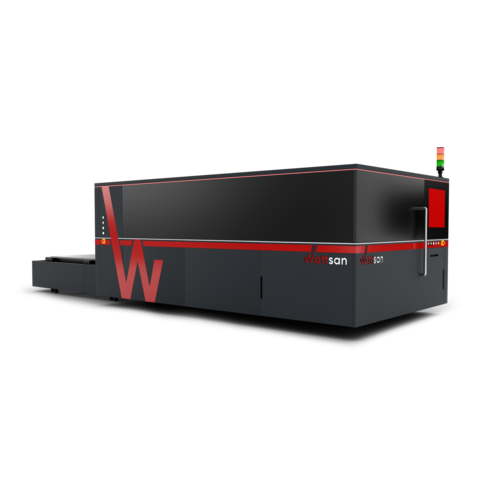

Sistema de controle

Os cortadores de metal Wattsan Hard Ultra foram projetados com o sistema de controle FSCUT. Ele é composto por controladores e pelo software CYPCUT. O controlador é equipado com um visor de tela de cristal líquido e um painel de controle.

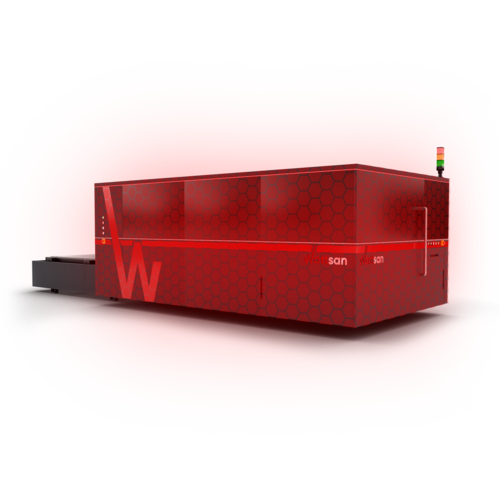

Cabine de proteção com filtragem de ar
O design totalmente fechado da cabine de proteção da máquina é equipado com um sistema interno de extração de fumaça e filtragem de ar. Isso permite manter o ar da sala de produção limpo e oferece segurança adicional aos operadores.

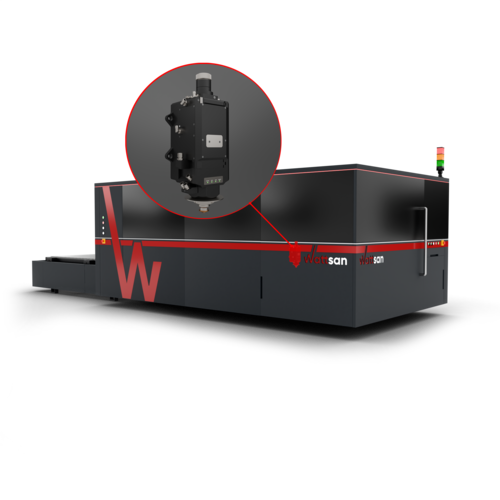

Cabeça de laser BOCI

As cabeças de laser Boci são projetadas para o corte de metais em condições de trabalho pesadas, com potências de laser que variam de 20 kW a 120 kW. Elas oferecem durabilidade e precisão excepcionais, garantindo cortes limpos e de alta qualidade, mesmo em materiais espessos.A cabeça de laser BOCI BLT 6, em combinação com o FScut 8000, garante um funcionamento suave e ágil, além de excelente compatibilidade.

Série E

Equipada com uma estrutura electrosoldada de uma só peça e um pórtico do tipo extrusão para acelerações elevadas. Adequado para cortar metal laminado.

6-8 mm

Espessura da estrutura

80 m/min

Velocidade de deslocação

Alumínio

Material do pórtico

Até 1,5 kW

Potência laser
Série S

O pórtico da série S é reforçado com nervuras de titânio. Ideal para trabalhar com grandes volumes de produção.

10-12 mm

Espessura da estrutura

120 m/min

Velocidade de deslocação

Alumínio + Titânio

Material do pórtico

Até 6 kW

Potência laser
Versão HARD

A versão Hard tem três camadas de proteção térmica. Concebida para trabalhar à velocidade máxima e com grandes volumes de produção.

>16mm

Espessura da estrutura

Até 210 m/min

Velocidade de deslocação

Alumínio + Titânio

Material do pórtico

Até 20 kW

Potência laser

Tabela de comparação

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidade (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latão (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipamentos de alta tecnologia e precisão verificada são garantidos

Capa protetora

Isso protege servomotores Yaskawa e Leadshine, caixas de engrenagens planetárias e trilhos guia HIWIN contra influências externas.
Capa protetora da cabeça do laser

Isso protege os principais componentes do cabeçote do laser.
Trilho com fios

O barramento permite armazenar cabos elétricos para movimentação do pórtico.
Corrente de proteção para fibra de vidro

A corrente protege o cabo de fibra óptica e os fios do cabeçote do laser.
Sensor de pressão

Isso controla e regula a pressão do gás para a cabeça do laser.
Rolamentos HIWIN

A cabeça do laser é movida por rolamentos Hiwin. Proporciona um funcionamento suave, alta capacidade de carga e baixo ruído.
Servomotores Yaskawa e Leadshine

Os servomotores Yaskawa e Leadshine possuem dimensões menores, vida dupla, vibração mínima, engrenagens de até 2G, fácil substituição e manutenção.
Redutores planetários

As caixas de engrenagens planetárias convertem o torque do servo motor e o transmitem para a engrenagem inclinada que aciona o pórtico e o ajuda a se mover suavemente.
Guias HIWIN

As guias HIWIN possuem alta precisão e confiabilidade, baixo atrito e fácil instalação. Eles são sinônimos de “confiabilidade”. As guias de trilho devem ser instaladas na estrutura sob supervisão especializada!
Racks helicoidais LEAN

Ajude a máquina a suportar cargas na velocidade necessária e garanta um movimento suave do pórtico. As cremalheiras helicoidais devem ser instaladas na estrutura sob supervisão especializada!

procedimento de compra

Seleção de equipamento

Ajudamos você a escolher uma máquina que atenda às suas necessidades
Envio de fatura

Concordamos com o conjunto completo da máquina e envio de fatura com o custo final do equipamento.
Payment

Total se a máquina estiver em estoque. 50% adiantado 50% na entrega se a máquina não estiver em estoque.
Verificamos a máquina

O controle de qualidade em 3 etapas: na fábrica Wattsan, em nosso depósito na Holanda, antes da entrega.
Entrega ou retirada

Uma empresa de transporte ou você retira a máquina em nosso depósito.
Equipamento de lançamento

Estamos aqui para ajudá-lo sempre que precisar de suporte.

Cabeça laser para suas tarefas

Os cortadores de metal Wattsan são equipados com cabeçotes laser de fabricantes populares como Raytools, BOCI e Precitec.

1. Conector QBH

  É a ligação entre o cabo de fibra ótica e a cabeça do laser. Evita o retorno do feixe, protegendo assim a fonte laser.
2. 2 lentes protetoras superiores

  A sua primeira linha de defesa. Este duo de lentes essenciais protege a cara ótica interna contra sujidade, salpicos e detritos. Garante a qualidade pura do feixe e evita a contaminação, prolongando a vida útil dos componentes principais e reduzindo os custos de manutenção.
1. Módulo colimador

  É utilizado para estreitar e ajustar o feixe laser. Torna o feixe laser adequado para transmissão posterior ao módulo de focagem. Não deve ser substituído mais ou menos do que uma vez por ano.
2. Módulo de focagem com controlador de posição

  Ajusta dinamicamente a distância focal durante a operação para garantir cortes profundos e de qualidade.
3. 2 lentes de proteção inferiores

  Estas lentes absorvem o impacto de respingos e fumo durante as operações. Fáceis e acessíveis de substituir, protegem a lente de focagem, garantindo cortes consistentes e de alta precisão, e economizam milhares em reparações.
1. Conjunto de proteção contra colisões

  O kit anticolisão BOCHU BLT6 protege o seu componente principal, a cabeça do laser, contra colisões e danos na ponta causados por deformação do material ou erro do operador. Reduz o tempo de inatividade e garante um trabalho tranquilo e lucrativo.
2. Anel de refrigeração a água

  Garante uma qualidade de corte perfeita. Além disso, refrigera os módulos inferiores da cabeça do laser, garantindo um corte estável e preciso e protegendo contra danos causados por sobreaquecimento.

Experiências de blogueiros entusiastas

Este gravador a laser pode gravar sem nenhum problema. Que rapidez e facilidade para personalizar produtos!

Riccardo Muscarella
A máquina tem uma superfície perfeitamente plana. Isso torna o trabalho repetitivo mais fácil para mim!

Matteo Moras
Ótimo trabalho feito em menos de uma hora. Graças à velocidade da máquina a laser de CO2.

Roberto D'Adago
Este modelo é excelente, e a precisão do laser é impressionante, tão afiada quanto uma navalha!

Roger Jungo

Peso:: 24000 kg

Área de trabalho:: 2000x4000/2000x6000/2000x8500 mm

Quadro:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Proteção tipo gabinete:: Yes

Potência do laser:: 20000-120000 W

Cabeça de laser:: BOCI BLT 6

Tipo de laser:: Raycus/IPG

Z Potência do motor W:: 750 W

Potência do motor XY:: 1300/3000 W

Sistema de graxa:: semi-automatic, Automatic centralized

Estrutura do eixo Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Precisão de reposicionamento:: ±0.02 mm

Máx. velocidade de movimento:: 100/120 m/min

Estrutura do eixo XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Gás adicional:: Oxygen, nitrogen, argon, air

Sensor de altura:: Automatic capacitive

Máx. velocidade de trabalho:: Depends on the material

Tipo de sensores finais:: Inductive

Programas:: FSCUT 8000

Mudança automática de mesas de trabalho:: Yes

Energia elétrica:: Siemens

Sistema de controle de altura:: BCS100

Sistema de controle:: EtherCAT BUS FSCUT8000C

Pergunte

Um laser de fibra óptica é mais adequado para cortar metal, mas um laser de CO2 especialmente equipado com um tubo de laser de alta potência também pode ser adequado para essa finalidade. No entanto, deve-se ter em mente que a espessura do metal para corte com laser de CO2 é limitada a 1,5 mm, enquanto um laser de fibra óptica é capaz de cortar até 25 mm.
O custo de uma hora de corte a laser depende não apenas da potência da máquina a laser e da velocidade de operação, mas também de vários outros fatores, como: a qualificação profissional do operador da máquina, o custo do aluguel de um sala de produção, o custo e o consumo de eletricidade, o custo do próprio material, a quantidade de sucata e o tempo de inatividade da máquina e muito mais. Para responder inequivocamente à pergunta sobre o custo de uma hora de corte a laser, é necessário levar em consideração todos esses parâmetros.
Um feixe de laser focado é aplicado à superfície do metal, como resultado do qual ele derrete, o material fundido é soprado para fora da zona de corte com a ajuda de um gás auxiliar.
A potência do emissor laser depende da espessura do material a ser processado e da velocidade de processamento desejada. Por exemplo, um emissor de 1 kW cortará aço inoxidável de 1 mm de espessura a uma velocidade de 13 m/min, e um emissor de 3 kW cortará o mesmo material a uma velocidade de cerca de 35 m/min. Aqui tudo depende do orçamento e da conveniência de usar a capacidade máxima possível. Embora se possa dizer que nas realidades competitivas de hoje não faz sentido comprar uma máquina a laser com potência inferior a 1 kW.
