Μηχανή κοπής μετάλλων με ίνες WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Χώρο εργασίας:: 2000x4000/2000x6000/2000x8500 mm
Ισχύς λέιζερ:: 20.000–120.000 W
Βάρος:: 24.000 kg
Μέγιστη. ταχύτητα κίνησης:: 100/120 m/min

Τιμή κατόπιν αιτήματος

Κάνε ένα αίτημα

Μηχανή κοπής μετάλλων με ίνες WATTSAN 2060 HARD ULTRA

Αποτελεσματική απομάκρυνση καπνού
Τριπλή προστασία πλαισίου
Προστατευτική καμπίνα με σύστημα φιλτραρίσματος αέρα
2 κάμερες παρακολούθησης
3 χρόνια εγγύηση για τον πομπό

Ο κόφτης μετάλλων με ίνες Wattsan Ultra HARD είναι ένα προηγμένο μηχάνημα υψηλής τεχνολογίας, σχεδιασμένο με γνώμονα την αποδοτικότητα και την ευκολία συντήρησης.

Ο συμπαγής σχεδιασμός του ελαχιστοποιεί την κατάληψη χώρου, καθιστώντας το ιδανική λύση για τη βελτιστοποίηση της διάταξης των εργαστηρίων.Με πηγές λέιζερ από 20 έως 120 kW, αυτό το μοντέλο προσφέρει ισχυρή απόδοση κοπής, διατηρώντας παράλληλα χαμηλό λειτουργικό κόστος. Ενισχύει τόσο την παραγωγικότητα όσο και την ασφάλεια, παρέχοντας μια οικονομική και αποτελεσματική λύση για ένα ευρύ φάσμα εφαρμογών κοπής μετάλλων. Ένας συνδυασμός τεχνολογίας και των καλύτερων λύσεων σε ένα!

Άψογη ροή εργασίας

Βελτιώστε την ακρίβεια και την ασφάλεια χρησιμοποιώντας ένα αυτόματο σύστημα αλλαγής ακροφυσίων και παρακολούθηση κατάστασης. Αυτά αυξάνουν την ακρίβεια εγκατάστασης του ακροφυσίου και επιτρέπουν στους χειριστές να παρακολουθούν την κατάσταση της κεφαλής λέιζερ.

Αυτόματο σύστημα αλλαγής

Το σύστημα χρησιμοποιεί κάμερα υψηλής ανάλυσης για την παρακολούθηση της κατάστασης του ακροφυσίου και την ανίχνευση παραμορφώσεων σε πραγματικό χρόνο. Εάν εντοπιστεί ζημιά, το σύστημα προειδοποιεί ότι απαιτείται αλλαγή ακροφυσίου και σταματά τη διαδικασία κοπής. Αυτό βοηθά να διατηρείται η κεφαλή λέιζερ σε λειτουργική κατάσταση.

Παρακολούθηση κατάστασης ακροφυσίου

Προσαρμόστε τη διαδικασία κοπής για την παραγωγή σας

Το λογισμικό CYPCUT διαθέτει απλά χειριστήρια προσανατολισμένα στο χρήστη. Οι εφαρμοζόμενες λειτουργίες απλοποιούν και βελτιστοποιούν σημαντικά τη διαδικασία κοπής.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Η τεχνολογία FLYCUT σας επιτρέπει να προσδιορίσετε τη συντομότερη και πιο αποτελεσματική τροχιά κοπής επιτρέποντας γρήγορη κοπή στρογγυλών και ορθογώνιων οπών σε λαμαρίνα με πάχος έως 1 mm. Σε αυτή την περίπτωση η κεφαλή λέιζερ λειτουργεί χωρίς ανύψωση και κατέβασμα γεγονός που εξασφαλίζει υψηλή ταχύτητα εργασίας και εξοικονομεί αέριο. Αυτή η λειτουργία είναι κατάλληλη εάν κατασκευάζετε συστήματα εξαερισμού.
Αποτρέπει το λιώσιμο των γωνιών και αυξάνει την ποιότητα των κατασκευασμένων προϊόντων λόγω της κεφαλής λέιζερ που περιστρέφεται σε κάθε γωνία και δεν σταματά. Οι γωνίες που αποκτήθηκαν είναι καθαρές και ομοιόμορφες. Η λειτουργία RINGCUT είναι κατάλληλη για εργασία με πιο χοντρά υλικά ή για κοπή προϊόντων με πολλαπλές γωνίες όπου η ακρίβεια είναι σημαντική, π.χ. γρανάζια, μονογράμματα, αναμνηστικά κ.λπ.
Επαγγελματική βελτιστοποίηση της διάταξης των τμημάτων στο φύλλο κατάλληλο για την παραγωγή διαφημιστικών προϊόντων. Η λειτουργία NESTING επιτρέπει τη διάταξη των εξαρτημάτων στο φύλλο όσο το δυνατόν πιο αποτελεσματικά και όσο το δυνατόν πιο κοντά το ένα στο άλλο, ώστε να μην υπάρχουν κενά. Αυτό επιτρέπει την εξοικονόμηση υλικού.
Επιτρέπει τον ακριβή προσδιορισμό της θέσης του φύλλου στην περιοχή εργασίας χρησιμοποιώντας τρία σημεία αναφοράς. Μπορείτε να τοποθετήσετε μόνο το υλικό στην περιοχή εργασίας, να καθορίσετε τις διαστάσεις του στο πρόγραμμα και το μηχάνημα θα κάνει τα πάντα μόνο του. Δεν χρειάζεται να τοποθετήσετε τέλεια το υλικό στο τραπέζι.
Χρησιμοποιείται για την εισαγωγή μικροαρθρώσεων στη διαδρομή επεξεργασίας έτσι ώστε τα εξαρτήματα να μην προσγειώνονται στο πλάι. Σε αυτή την περίπτωση είναι εύκολο να αφαιρέσετε τα μέρη μετά την κοπή. Αυτό εξοικονομεί την κεφαλή εργασίας από σύγκρουση με εξαρτήματα κατά τη λειτουργία. Αυτή η λειτουργία επιτρέπει την παραγωγή μικρών εξαρτημάτων για προϊόντα προώθησης και αναμνηστικών χωρίς να τα χάσετε στον χώρο εργασίας.
Αυτή η λειτουργία επιτρέπει τη σύνδεση γραμμών που είναι κοντά η μία στην άλλη, δηλαδή τη σύνδεση τους έτσι ώστε η κεφαλή λέιζερ να μην κόβει στο ίδιο σημείο. Αυτή η λειτουργία θα βελτιώσει σημαντικά την απόδοση και θα μειώσει το χρόνο λειτουργίας. Αυτή η λειτουργία είναι κατάλληλη για μαζική παραγωγή, για παράδειγμα, κατά την κατασκευή τεμαχίων εργασίας, διαφημιστικών προϊόντων και προϊόντων αναμνηστικών κ.λπ.

Materials

– τομή

Ανθρακούχο χάλυβα
Ανοξείδωτο ατσάλι
Γαλβανισμένο ατσάλι
Αλουμίνιο
Χαλκός
Ορείχαλκος
Τιτάνιο

Κόφτες μετάλλων από την Wattsan — ξεχάστε τις επισκευές και τον χρόνο ακινητοποίησης

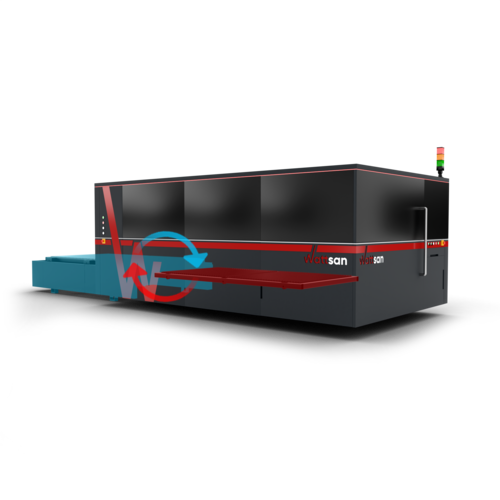

Σύστημα αλλαγής πίνακα

Το σύστημα αλλαγής τραπεζιών επιτρέπει τη συνεχή λειτουργία του μηχανήματος και δεν σπαταλά χρόνο λειτουργίας του μηχανήματος για τη φόρτωση και εκφόρτωση των προϊόντων.

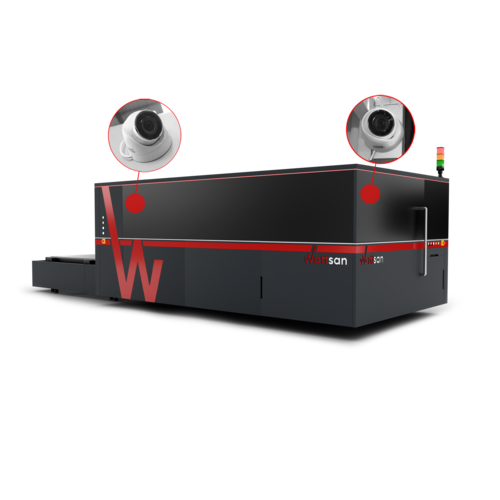

Παρακολούθηση μέσω βίντεο

Η κάμερα 1 μεταδίδει τη λειτουργία του μηχανήματος μέσα στην καμπίνα στην οθόνη του χειριστή.

Η κάμερα 2 χρησιμοποιείται για την παρακολούθηση της λειτουργίας των εναλλάξιμων τραπεζιών. Με τη βοήθειά της, ο χειριστής μπορεί να δει τη λειτουργία του μηχανήματος «πίσω από την καμπίνα», γεγονός που διασφαλίζει τόσο την ασφάλεια του μηχανισμού όσο και την ασφάλεια των άλλων χειριστών στην παραγωγή.

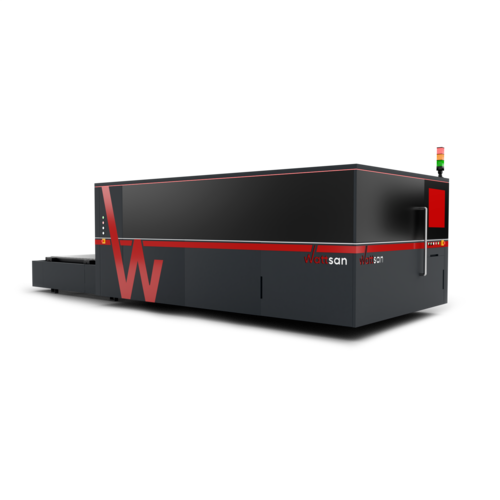

Σύστημα ελέγχου

Οι μεταλλικοί κόφτες Wattsan Hard Ultra έχουν σχεδιαστεί με το σύστημα ελέγχου FSCUT. Αποτελείται από ελεγκτές και το λογισμικό CYPCUT. Ο ελεγκτής συμπληρώνεται από οθόνη υγρών κρυστάλλων και πίνακα ελέγχου.

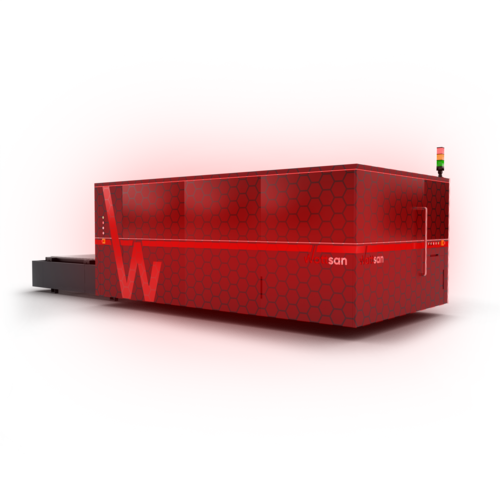

Προστατευτική καμπίνα με σύστημα φιλτραρίσματος αέρα
Ο πλήρως κλειστός σχεδιασμός της καμπίνας προστασίας του μηχανήματος είναι εξοπλισμένος με εσωτερικό σύστημα απομάκρυνσης καπνού και φιλτραρίσματος αέρα. Αυτό σας επιτρέπει να διατηρείτε καθαρό τον αέρα στον χώρο παραγωγής και παρέχει πρόσθετη ασφάλεια στους χειριστές.

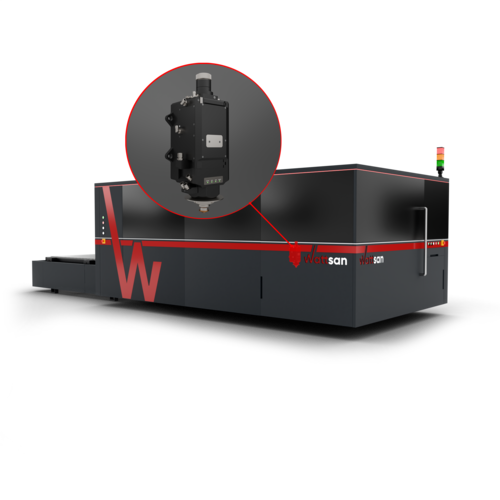

Κεφαλή λέιζερ BOCI

Οι κεφαλές λέιζερ της Boci έχουν σχεδιαστεί για βαριά κοπή μετάλλων με ισχύ λέιζερ από 20 kW έως 120 kW. Προσφέρουν εξαιρετική ανθεκτικότητα και ακρίβεια, εξασφαλίζοντας υψηλής ποιότητας, καθαρές κοπές ακόμη και σε παχιά υλικά.Η κεφαλή λέιζερ BOCI BLT 6, σε συνδυασμό με το FScut 8000, εξασφαλίζει ομαλή και άμεση λειτουργία, καθώς και εξαιρετική συμβατότητα.

Σειρά E

Εξοπλισμένο με μονοκόμματο ηλεκτροσυγκολλημένο πλαίσιο και γερανογέφυρα τύπου εξώθησης για υψηλές επιταχύνσεις. Κατάλληλο για την κοπή μετάλλων έλασης.

6-8 mm

Πάχος πλαισίου

80 m/min

Ταχύτητα κίνησης

Αλουμίνιο

Υλικό γερανογέφυρας

Έως 1,5 kW

Ισχύς λέιζερ
Σειρά S

Η γερανογέφυρα της σειράς S είναι ενισχυμένη με νευρώσεις τιτανίου. Ιδανική για την εργασία με μεγάλους όγκους παραγωγής.

10-12 mm

Πάχος πλαισίου

120 m/min

Ταχύτητα κίνησης

Αλουμίνιο + τιτάνιο

Υλικό γερανογέφυρας

Έως 6 kW

Ισχύς λέιζερ
Έκδοση HARD

Η σκληρή έκδοση διαθέτει τρία στρώματα θερμικής προστασίας. Σχεδιασμένη για εργασία με μέγιστη ταχύτητα και μεγάλους όγκους παραγωγής.

>16 mm

Πάχος πλαισίου

Έως 210 m/min

Ταχύτητα κίνησης

Αλουμίνιο + τιτάνιο

Υλικό γερανογέφυρας

Έως 20 kW

Ισχύς λέιζερ

Πίνακα σύγκρισης

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Ταχύτητα (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Ταχύτητα (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Ταχύτητα (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Ταχύτητα (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Brass (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Ταχύτητα (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Ο εξοπλισμός υψηλής τεχνολογίας και η επαληθευμένη ακρίβεια είναι εγγυημένα

Προστατευτικό εξώφυλλο

Αυτό προστατεύει τους σερβοκινητήρες Yaskawa και Leadshine, τα πλανητικά κιβώτια ταχυτήτων και τις ράγες οδήγησης HIWIN από εξωτερικές επιδράσεις.
Προστατευτικό κάλυμμα κεφαλής λέιζερ

Αυτό προστατεύει τα κύρια εξαρτήματα της κεφαλής λέιζερ.
Rail with wires

Το λεωφορείο σάς επιτρέπει να αποθηκεύετε ηλεκτρικά καλώδια για την κίνηση του σκελετού.
Προστατευτική αλυσίδα για fibreglass

Η αλυσίδα προστατεύει το καλώδιο οπτικών ινών και τα καλώδια για την κεφαλή λέιζερ.
Αισθητήρας πίεσης

Αυτό ελέγχει και ρυθμίζει την πίεση του αερίου για την κεφαλή λέιζερ.
ρουλεμάν HIWIN

Η κεφαλή λέιζερ κινείται από ρουλεμάν Hiwin. Παρέχει ομαλή λειτουργία, υψηλή χωρητικότητα φορτίου και χαμηλό θόρυβο.
Servomotors Yaskawa και Leadshine

Οι σερβοκινητήρες της Yaskawa και Leadshine έχουν μικρότερες διαστάσεις, διπλή διάρκεια ζωής, ελάχιστους κραδασμούς, γρανάζια έως 2G, εύκολη αντικατάσταση και συντήρηση.
πλανητικά κιβώτια ταχυτήτων

Τα πλανητικά κιβώτια ταχυτήτων μετατρέπουν τη ροπή από τον σερβοκινητήρα και τη μεταδίδουν στο γρανάζι λοξοδρόμησης που κινεί τη γερανογέφυρα και τη βοηθά να κινείται ομαλά.
Οδηγοί HIWIN

Οι οδηγοί HIWIN έχουν υψηλή ακρίβεια και αξιοπιστία, χαμηλή τριβή και εύκολη εγκατάσταση. Είναι συνώνυμο της "αξιοπιστίας". Οι οδηγοί σιδηροτροχιάς πρέπει να τοποθετούνται στο πλαίσιο υπό την επίβλεψη ειδικού.
LΕΑΝ ελικοειδή ράφια

Βοηθήστε το μηχάνημα να αντέχει τα φορτία με την απαιτούμενη ταχύτητα και εξασφαλίστε ομαλή κίνηση της γερανογέφυρας. Οι ελικοειδείς σχάρες πρέπει να τοποθετούνται στο πλαίσιο υπό την επίβλεψη ειδικού

Διαδικασία αγοράς

Επιλογή εξοπλισμού

Σας βοηθάμε να επιλέξετε ένα μηχάνημα που ταιριάζει στις ανάγκες σας
Αποστολή τιμολογίου

Συμφωνούμε για το πλήρες σετ του μηχανήματος και την αποστολή του τιμολογίου με το τελικό κόστος του εξοπλισμού.
Πληρωμή

Πλήρως εάν το μηχάνημα είναι σε απόθεμα. 50% εκ των προτέρων 50% κατά την παράδοση εάν το μηχάνημα δεν είναι σε απόθεμα.
Ελέγχουμε το μηχάνημα

Ο ποιοτικός έλεγχος 3 βημάτων: στο εργοστάσιο Wattsan, στην αποθήκη μας στην Ολλανδία, πριν από την παράδοση.
Παράδοση ή παραλαβή

Είτε μεταφορική εταιρεία είτε παραλαμβάνετε το μηχάνημα από την αποθήκη μας.
Εξοπλισμός εκκίνησης

Είμαστε εδώ για να σας βοηθήσουμε όποτε χρειάζεστε υποστήριξη.

Κεφαλή λέιζερ για τις εργασίες σας

Οι κόφτες μετάλλων Wattsan είναι εξοπλισμένοι με κεφαλές λέιζερ από δημοφιλείς κατασκευαστές όπως οι Raytools, BOCI και Precitec.

1. Σύνδεσμος QBH

  Είναι ο σύνδεσμος μεταξύ του καλωδίου οπτικών ινών και της κεφαλής λέιζερ. Αποτρέπει την επιστροφή της δέσμης προστατεύοντας έτσι την πηγή λέιζερ.
2. 2 άνω προστατευτικοί φακοί

  Η πρώτη γραμμή άμυνας. Αυτό το απαραίτητο ζεύγος φακών προστατεύει τα ακριβά εσωτερικά οπτικά μέρη από σκόνη, πιτσιλιές και υπολείμματα. Εξασφαλίζει καθαρή ποιότητα δέσμης και αποτρέπει τη μόλυνση, παρατείνοντας τη διάρκεια ζωής των βασικών εξαρτημάτων και μειώνοντας τα έξοδα συντήρησης.
1. Μονάδα κολληματογράφου

  Χρησιμοποιείται για τη στένωση και τη ρύθμιση της δέσμης λέιζερ. Καθιστά τη δέσμη λέιζερ κατάλληλη για περαιτέρω μετάδοση στη μονάδα εστίασης. Δεν πρέπει να αντικαθίσταται περισσότερο ή λιγότερο από μία φορά το χρόνο.
2. Μονάδα εστίασης με ελεγκτή θέσης

  Ρυθμίζει δυναμικά την εστιακή απόσταση κατά τη λειτουργία για να εξασφαλίσει βαθιές και ποιοτικές κοπές.
3. 2 κάτω προστατευτικοί φακοί

  Αυτοί οι φακοί δέχονται το κύριο βάρος των πιτσιλιών και του καπνού κατά τη λειτουργία. Εύκολοι και οικονομικοί στην αντικατάσταση, προστατεύουν τον φακό εστίασης, εξασφαλίζοντας σταθερές κοπές υψηλής ακρίβειας και εξοικονομώντας χιλιάδες ευρώ σε επισκευές.
1. Σετ προστασίας από συγκρούσεις

  Το κιτ προστασίας από συγκρούσεις BOCHU BLT6 προστατεύει το βασικό σας εξάρτημα, την κεφαλή λέιζερ, από συγκρούσεις και ζημιές στην άκρη λόγω παραμόρφωσης του υλικού ή σφάλματος του χειριστή. Μειώνει τον χρόνο διακοπής λειτουργίας και εξασφαλίζει ομαλή και κερδοφόρα εργασία.
2. Δακτύλιος ψύξης νερού

  Εξασφαλίζει τέλεια ποιότητα κοπής. Επιπλέον, ψύχει τα κάτω δομοστοιχεία της κεφαλής λέιζερ, εξασφαλίζοντας σταθερή και ακριβή κοπή και προστατεύοντας από ζημιές λόγω υπερθέρμανσης.

Εμπειρίες από ενθουσιώδεις bloggers

Αυτός ο χάρακας λέιζερ μπορεί να χαράξει χωρίς κανένα πρόβλημα. Πόσο γρήγορο και εύκολο είναι να προσαρμόζεις προϊόντα!

Riccardo Muscarella
Η μηχανή έχει μια τέλεια επίπεδη επιφάνεια. Αυτό κάνει την επαναλαμβανόμενη εργασία πιο εύκολη για μένα!

Riccardo Muscarella
Εξαιρετική δουλειά ολοκληρωμένη σε λιγότερο από μία ώρα. Χάρη στην ταχύτητα της μηχανής λέιζερ CO2.

Roberto D'Adago
Αυτό το μοντέλο είναι υπέροχο και η ακρίβεια του λέιζερ είναι απίστευτη – κοφτερή σαν ξυράφι!

Roger Jungo

Βάρος:: 24000 kg

Χώρο εργασίας:: 2000x4000/2000x6000/2000x8500 mm

Πλαίσιο:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Προστασία τύπου ντουλαπιού:: Yes

Ισχύς λέιζερ:: 20000-120000 W

Κεφαλή λέιζερ:: BOCI BLT 6

Τύπος λέιζερ:: Raycus/IPG

Z Ισχύς κινητήρα W:: 750 W

XY Ισχύς κινητήρα:: 1300/3000 W

Σύστημα γράσου:: semi-automatic, Automatic centralized

Δομή του άξονα Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Ακρίβεια επανατοποθέτησης:: ±0.02 mm

Μέγιστη. ταχύτητα κίνησης:: 100/120 m/min

Δομή άξονα ΧΥ:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Πρόσθετο αέριο:: Oxygen, nitrogen, argon, air

Αισθητήρας ύψους:: Automatic capacitive

Μέγιστη. ταχύτητα εργασίας:: Depends on the material

Τύπος ακραίων αισθητήρων:: Inductive

Λογισμικό:: FSCUT 8000

Αυτόματη αλλαγή τραπεζιών εργασίας:: Yes

Ηλεκτρικά ρεύματα:: Siemens

Σύστημα ελέγχου ύψους:: BCS100

Σύστημα ελέγχου:: EtherCAT BUS FSCUT8000C

Κανε ερωτησεις

A fiber-optic laser is best suited for cutting metal, but a specially equipped CO2 laser with a high-power laser tube may also be suitable for this purpose. However, it should be borne in mind that the thickness of the metal for cutting with a CO2 laser is limited to 1.5 mm, while a fiber-optic laser is capable of cutting up to 25 mm.
Το κόστος μιας ώρας κοπής με λέιζερ εξαρτάται όχι μόνο από την ισχύ της μηχανής λέιζερ και την ταχύτητα λειτουργίας της, αλλά και από πολλούς άλλους παράγοντες, όπως: τις επαγγελματικές δεξιότητες του χειριστή του μηχανήματος, το κόστος ενοικίασης ενός αίθουσα παραγωγής, το κόστος και την κατανάλωση ηλεκτρικής ενέργειας, το κόστος του ίδιου του υλικού, την ποσότητα σκραπ και το χρόνο διακοπής λειτουργίας του μηχανήματος και πολλά άλλα. Προκειμένου να απαντηθεί ξεκάθαρα η ερώτηση σχετικά με το κόστος μιας ώρας κοπής με λέιζερ, είναι απαραίτητο να ληφθούν υπόψη όλες αυτές οι παράμετροι.
Μια εστιασμένη δέσμη λέιζερ εφαρμόζεται στη μεταλλική επιφάνεια, ως αποτέλεσμα της οποίας λιώνει, το λιωμένο υλικό διοχετεύεται έξω από τη ζώνη κοπής με τη βοήθεια ενός βοηθητικού αερίου.
Η ισχύς του εκπομπού λέιζερ εξαρτάται από το πάχος του υλικού που επεξεργάζεται και την επιθυμητή ταχύτητα επεξεργασίας. Για παράδειγμα, ένας πομπός 1 kW θα κόψει ανοξείδωτο χάλυβα πάχους 1 mm με ταχύτητα 13 m/min και ένας πομπός 3 kW θα κόψει το ίδιο υλικό με ταχύτητα περίπου 35 m/min.

Εδώ όλα εξαρτώνται από τον προϋπολογισμό και τη σκοπιμότητα χρήσης της μέγιστης δυνατής χωρητικότητας. Αν και μπορεί να ειπωθεί ότι στη σημερινή ανταγωνιστική πραγματικότητα δεν έχει νόημα να αγοράσετε μια μηχανή λέιζερ με ισχύ μικρότερη από 1 kW.
