Fiber-metalskæremaskine WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Arbejdsområde:: 2000x4000/2000x6000/2000x8500 mm
Laserkraft:: 20.000–120.000 W
Vægt:: 24.000 kg
Maks. bevægelses hastighed:: 100/120 m/min

Alle egenskaber

Fiber-metalskæremaskine WATTSAN 2060 HARD ULTRA

Effektiv røgudsugning
Tredobbelt rammebeskyttelse
Beskyttelseskabine med luftfiltrering
2 overvågningskameraer
3 års garanti på senderen

Wattsan Ultra HARD Fiber Metal Cutter er en avanceret, højteknologisk maskine, der er udviklet med henblik på effektivitet og nem vedligeholdelse.

Det kompakte design minimerer pladsbehovet, hvilket gør den til en ideel løsning til optimering af værkstedets indretning.Med lasereffekter fra 20 til 120 kW leverer denne model kraftfuld skæreydelse og holder samtidig driftsomkostningerne nede. Den øger både produktiviteten og sikkerheden og udgør dermed en økonomisk og effektiv løsning til en bred vifte af metalskæreopgaver. En kombination af teknologi og de bedste løsninger i ét!

Fejlfri arbejdsgang

Forbedr præcision og sikkerhed med et automatisk skiftesystem til dyser og tilstandsovervågning. De øger nøjagtigheden ved installation af dysen og giver operatører mulighed for at overvåge laserhovedets tilstand.

Automatisk skiftesystem

Systemet bruger et højopløsningskamera til at overvåge dysens status og registrere deformationer i realtid. Hvis der registreres skade, advarer systemet om, at dysen skal udskiftes, og stopper skæreprocessen. Det hjælper med at holde laserhovedet i driftsklar stand.

Overvågning af dysens tilstand

Tilpas skæreprocessen til din produktion

CYPCUT-softwaren har enkle brugerorienterede kontroller. De implementerede funktioner forenkler og optimerer skæreprocessen i høj grad.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-teknologien giver dig mulighed for at bestemme den korteste og mest effektive skærebane, hvilket muliggør hurtig skæring af runde og rektangulære huller i metalplader med tykkelser op til 1 mm. I dette tilfælde fungerer laserhovedet uden løft og sænkning, hvilket sikrer høj arbejdshastighed og sparer gas. Denne tilstand er velegnet, hvis du fremstiller ventilationssystemer.
Forhindrer hjørner i at smelte og øger kvaliteten af fremstillede produkter på grund af laserhovedet, der går i løkker i hvert hjørne og ikke stopper. De opnåede hjørner er klare og jævne. RINGCUT-funktionen er velegnet til at arbejde med tykkere materialer eller til at skære produkter med flere hjørner, hvor præcision er vigtig, f.eks. gear, monogrammer, souvenirs osv.
Professionel optimering af arrangementet af dele på arket, der er egnet til produktion af salgsfremmende produkter. NESTING-funktionen gør det muligt at lægge dele ud på arket så effektivt og så tæt på hinanden som muligt, så der ikke er huller. Dette gør det muligt at gemme materiale.
Gør det muligt præcist at bestemme arkets position i arbejdsområdet ved hjælp af tre referencepunkter. Du kan kun lægge materialet på arbejdsområdet, specificere dets dimensioner i programmet, og maskinen vil gøre alt selv. Du behøver ikke lægge materialet perfekt på bordet.
Den bruges til at indsætte mikrosamlinger i forarbejdningsbanen, så delene ikke lander på siden. I dette tilfælde er det nemt at fjerne delene efter skæring. Dette sparer arbejdshovedet i at kollidere med dele under drift. Denne funktion gør det muligt at producere små dele til reklame- og souvenirprodukter uden at miste dem i arbejdsområdet.
Denne tilstand gør det muligt at forbinde linjer, der er tæt på hinanden, det vil sige at forbinde dem, så laserhovedet ikke skærer på samme sted. Denne funktion vil i høj grad forbedre ydeevnen og reducere driftstiden. Denne funktion er velegnet til masseproduktion, for eksempel ved fremstilling af emner, reklame- og souvenirprodukter osv.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

Metalskærere fra Wattsan — glem alt om reparationer og driftsstop

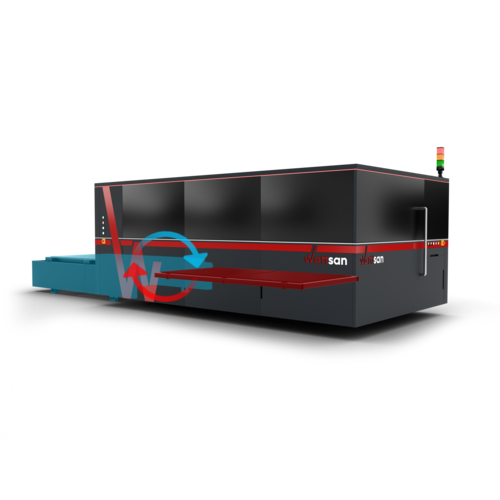

Tablechange-systemet

Systemet til skift af borde muliggør kontinuerlig drift af maskinen og spilder ikke maskintid på på- og aflæsning af produkter.

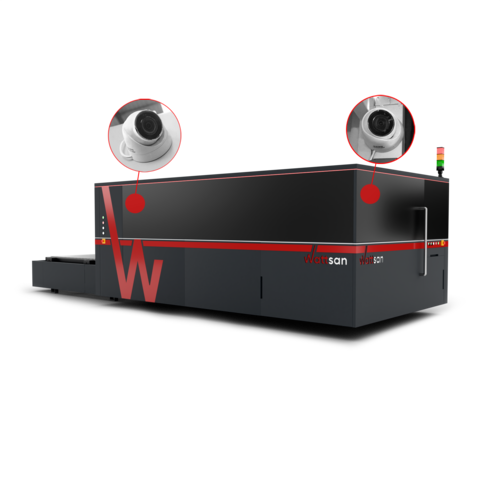

Videoovervågning

Kamera 1 sender billeder af maskinens drift inde i kabinen til operatørens skærm.

Kamera 2 bruges til at overvåge arbejdet på de udskiftelige borde. Med hjælp herfra kan operatøren se maskinens drift “bag kabinen”, hvilket sikrer både mekanismens sikkerhed og sikkerheden for andre operatører i produktionen.

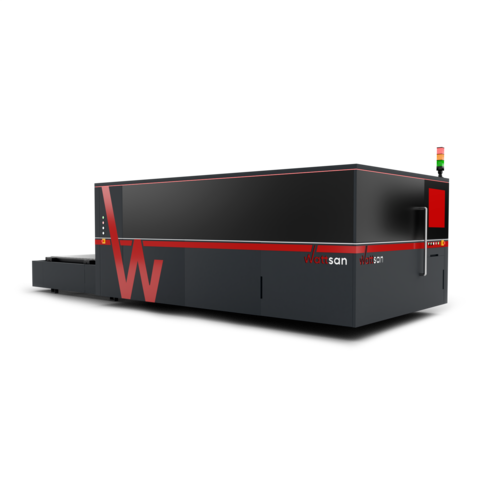

Styresystem

Wattsan Hard Ultra-metalskærere er udstyret med FSCUT-styringssystemet. Det består af styreenheder og CYPCUT-software. Styreenheden er udstyret med et LCD-display og et betjeningspanel.

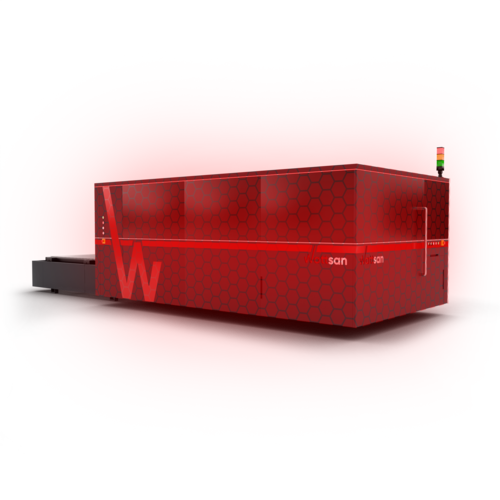

Beskyttelseskabine med luftfiltrering
Maskinens fuldt lukkede førerhus er udstyret med et indbygget røgudsugnings- og luftfiltreringssystem. Det sikrer, at luften i produktionslokalet forbliver ren, og giver operatørerne ekstra sikkerhed.

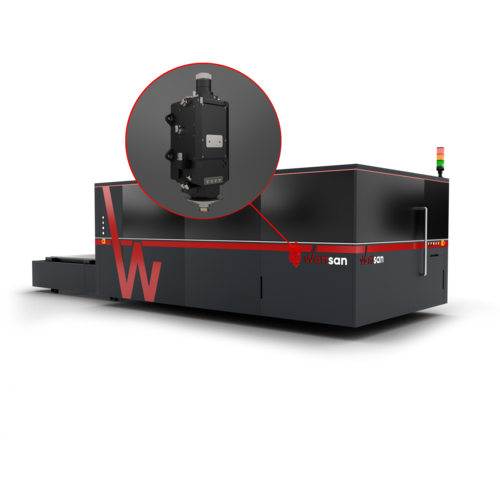

Laserhoved BOCI

Boci-laserhovederne er udviklet til kraftig metalskæring med lasereffekter fra 20 kW til 120 kW. De byder på enestående holdbarhed og præcision, hvilket sikrer rene snit af høj kvalitet, selv i tykke materialer.BOCI BLT 6-laserhovedet sikrer i kombination med FScut 8000 en jævn og responsiv drift samt fremragende kompatibilitet.

E-serien

Udstyret med en elektrosvejset ramme i ét stykke og en portal af ekstruderingstypen til høje accelerationer. Velegnet til skæring af valset metal.

6-8 mm

Ramme tykkelse

80 m/min

Kørehastighed

Aluminium

Gantry-materiale

Op til 1,5 kW

Lasereffekt
S-serien

S-seriens portal er forstærket med titaniumribber. Perfekt til arbejde med store produktionsmængder.

10-12 mm

Ramme tykkelse

120 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 6 kW

Lasereffekt
HÅRD version

Hard-versionen har tre lag termisk beskyttelse. Designet til arbejde ved maksimal hastighed og store produktionsmængder.

>16mm

Ramme tykkelse

Op til 210 m/min

Kørehastighed

Aluminium + titanium

Gantry-materiale

Op til 20 kW

Lasereffekt

Sammenligningstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Fart (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Højteknologisk udstyr og verificeret nøjagtighed er garanteret

Beskyttende betræk

Det beskytter Yaskawa og Leadshine servomotorer, planetgearkasser og HIWIN styreskinner mod ydre påvirkninger.
Beskyttelsesdæksel til laserhoved

Dette beskytter hovedkomponenterne i laserhovedet.
Skinne med ledninger

Bussen giver dig mulighed for at opbevare elektriske kabler til portalens bevægelse.
Beskyttelseskæde til glasfiber

Kæden beskytter det fiberoptiske kabel og ledningerne til laserhovedet.
Tryksensor

Den styrer og regulerer gastrykket til laserhovedet.
HIWIN-lejer

Laserhovedet bevæges af Hiwin-lejer. Det giver jævn kørsel, høj belastningskapacitet og lav støj.
Yaskawa og Leadshine Servomotorer

Yaskawa og Leadshine servomotorer har mindre dimensioner, dobbelt levetid, minimal vibration, gear op til 2G, nem udskiftning og vedligeholdelse.
Planetgearkasser

Planetgearkasser konverterer drejningsmomentet fra servomotoren og overfører det til det skæve gear, som driver portalen og hjælper den med at bevæge sig jævnt.
HIWIN-guider

HIWIN-føringer har høj præcision og pålidelighed, lav friktion og nem installation. De er synonyme med "pålidelighed". Skinneføringer skal installeres på rammen under kyndig vejledning!
LEAN spiralformede stativer

Hjælper maskinen med at modstå belastninger ved den krævede hastighed og sikrer jævn bevægelse af portalen. Heliske stativer skal installeres på rammen under kyndig vejledning!

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. 2 øvre beskyttelseslinser

  Din første forsvarslinje. Dette vigtige linseduo beskytter den dyre interne optik mod snavs, sprøjt og affald. Sikrer ren strålekvalitet og forhindrer forurening, hvilket forlænger kernekomponenternes levetid og reducerer vedligeholdelsesomkostningerne.
1. Kollimator-modul

  Bruges til at indsnævre og justere laserstrålen. Det gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Det bør udskiftes mindst en gang om året.
2. Fokuseringsmodul med positionskontrol

  Justerer dynamisk fokusafstanden under drift for at sikre dybe og kvalitetsfulde snit.
3. 2 nedre beskyttelseslinser

  Disse linser tager den største del af sprøjt og røg under driften. De er nemme og billige at udskifte og beskytter fokuslinsen, hvilket garanterer ensartede snit med høj præcision og sparer tusindvis af kroner i reparationer.
1. Kollisionsbeskyttelsessæt

  BOCHU BLT6 Anti-Collision Kit beskytter din vigtigste komponent, laserhovedet, mod kollisioner og skader på spidsen som følge af materialedeformation eller operatørfejl. Det reducerer nedetid og sikrer et problemfrit og rentabelt arbejde.
2. Vandkølering

  Sikrer perfekt skærekvalitet. Køler desuden de nederste moduler på laserhovedet, hvilket sikrer stabil og præcis skæring og beskytter mod skader som følge af overophedning.

Erfaringer fra entusiastiske bloggere

Denne lasergraver kan gravere uden problemer. Hvor hurtigt og nemt det er at tilpasse produkter!

Riccardo Muscarella
Maskinen har en perfekt flad overflade. Det gør gentagende arbejde lettere for mig!

Matteo Moras
Fantastisk arbejde udført på under en time. Takket være hastigheden på CO2-lasermaskinen.

Roberto D'Adago
Denne model er fantastisk, og laserens præcision er vild – skarp som en ragekniv!

Roger Jungo

Vægt:: 24000 kg

Arbejdsområde:: 2000x4000/2000x6000/2000x8500 mm

Ramme:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Beskyttelse af skabstype:: Yes

Laserkraft:: 20000-120000 W

Laser hoved:: BOCI BLT 6

Laser type:: Raycus/IPG

Z Motoreffekt W:: 750 W

XY Motorkraft:: 1300/3000 W

Fedtsystem:: semi-automatic, Automatic centralized

Struktur af Z-aksen:: HIWIN Guides 20 mm / Ball Screws 25 mm

Repositioneringsnøjagtighed:: ±0.02 mm

Maks. bevægelses hastighed:: 100/120 m/min

XY-aksens struktur:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Yderligere gas:: Oxygen, nitrogen, argon, air

Højde sensor:: Automatic capacitive

Maks. arbejdshastighed:: Depends on the material

Type endesensorer:: Inductive

Software:: FSCUT 8000

Automatisk skift af arbejdsborde:: Yes

Strøm elektricitet:: Siemens

Højdekontrolsystem:: BCS100

Kontrolsystem:: EtherCAT BUS FSCUT8000C

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et højeffektlaserrør kan også være velegnet til dette formål. Man skal dog huske på, at tykkelsen af metallet til skæring med en CO2-laser er begrænset til 1,5 mm, mens en fiberoptisk laser er i stand til at skære op til 25 mm.
Prisen for en times laserskæring afhænger ikke kun af lasermaskinens kraft og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje en produktionsrum, omkostninger og forbrug af elektricitet, omkostningerne til selve materialet, mængden af skrot og nedetid på maskinen og meget mere. For entydigt at besvare spørgsmålet om omkostningerne ved en times laserskæring, er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, som et resultat af hvilken den smelter, det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen af det materiale, der behandles, og den ønskede behandlingshastighed. For eksempel vil en 1 kW emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW emitter vil skære det samme materiale med en hastighed på omkring 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den maksimalt mulige kapacitet. Selvom det kan siges, at det i nutidens konkurrencemæssige realiteter ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
