Skæremaskine til fibermetal WATTSAN 1313 A Hytte

Arbejdsområde:: 1300x1300 mm
Laserkraft:: up to 6000 W
Maskinstørrelse:: 2545 х 2834 х 2134 mm
Vægt:: 1500 kg
Maks. bevægelses hastighed:: 80 m/min

Alle egenskaber

Fiberlaser-skæremaskine til metal 1313 A Cabin

Protective cabin
Hurtig skift af funktion
Indrammet struktur
Ingen forhåndsudskæring nødvendig
Høj præcision og hastighed

Wattsan 1313 A Cabin laserskærer til metal

Wattsan 1313 A Cabin er en kompakt og let laserskærer til metal, der er udviklet til små og voksende virksomheder. Rammen er fremstillet af tykvæggede rør, hvilket gør den lettere end E-, S- og HARD-serien, samtidig med at den bevarer sin holdbarhed og ydeevne.

Den er udstyret med en fuldt lukket sikkerhedskabine, der sikrer et rent og sikkert arbejdsmiljø. Interiøret er udstyret med ildfaste mursten, der dækker lejet, og udtrækkelige vogne for øget beskyttelse og nem materialehåndtering.

Med et arbejdsområde på 1300 x 1300 mm skærer maskinen pålideligt rustfrit stål, kulstofstål, galvaniseret stål, kobber og aluminium op til 25 mm tykt – 24/7 uden afbrydelser.

Wattsan 1313 A Cabin leverer den samme Wattsan-kvalitet i en mere kompakt og prisvenlig form. Dens mindre fodaftryk og lavere pris gør den til den ideelle løsning til værksteder, der søger professionel metalskæring til en reduceret investering.

Tilpas skæreprocessen til din produktion

CYPCUT-softwaren har enkle brugerorienterede kontroller. De implementerede funktioner forenkler og optimerer skæreprocessen i høj grad.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-teknologien giver dig mulighed for at bestemme den korteste og mest effektive skærebane, hvilket muliggør hurtig skæring af runde og rektangulære huller i metalplader med tykkelser op til 1 mm. I dette tilfælde fungerer laserhovedet uden løft og sænkning, hvilket sikrer høj arbejdshastighed og sparer gas. Denne tilstand er velegnet, hvis du fremstiller ventilationssystemer.
Forhindrer hjørner i at smelte og øger kvaliteten af fremstillede produkter på grund af laserhovedet, der går i løkker i hvert hjørne og ikke stopper. De opnåede hjørner er klare og jævne. RINGCUT-funktionen er velegnet til at arbejde med tykkere materialer eller til at skære produkter med flere hjørner, hvor præcision er vigtig, f.eks. gear, monogrammer, souvenirs osv.
Professionel optimering af arrangementet af dele på arket, der er egnet til produktion af salgsfremmende produkter. NESTING-funktionen gør det muligt at lægge dele ud på arket så effektivt og så tæt på hinanden som muligt, så der ikke er huller. Dette gør det muligt at gemme materiale.
Gør det muligt præcist at bestemme arkets position i arbejdsområdet ved hjælp af tre referencepunkter. Du kan kun lægge materialet på arbejdsområdet, specificere dets dimensioner i programmet, og maskinen vil gøre alt selv. Du behøver ikke lægge materialet perfekt på bordet.
Den bruges til at indsætte mikrosamlinger i forarbejdningsbanen, så delene ikke lander på siden. I dette tilfælde er det nemt at fjerne delene efter skæring. Dette sparer arbejdshovedet i at kollidere med dele under drift. Denne funktion gør det muligt at producere små dele til reklame- og souvenirprodukter uden at miste dem i arbejdsområdet.
Denne tilstand gør det muligt at forbinde linjer, der er tæt på hinanden, det vil sige at forbinde dem, så laserhovedet ikke skærer på samme sted. Denne funktion vil i høj grad forbedre ydeevnen og reducere driftstiden. Denne funktion er velegnet til masseproduktion, for eksempel ved fremstilling af emner, reklame- og souvenirprodukter osv.

Materials

– skæring

Kulstofstål
Rustfrit stål
Galvaniseret stål
Aluminium
Kobber
Messing
Titanium

Metalsave fra Wattsan — glem alt om reparationer og driftsstop

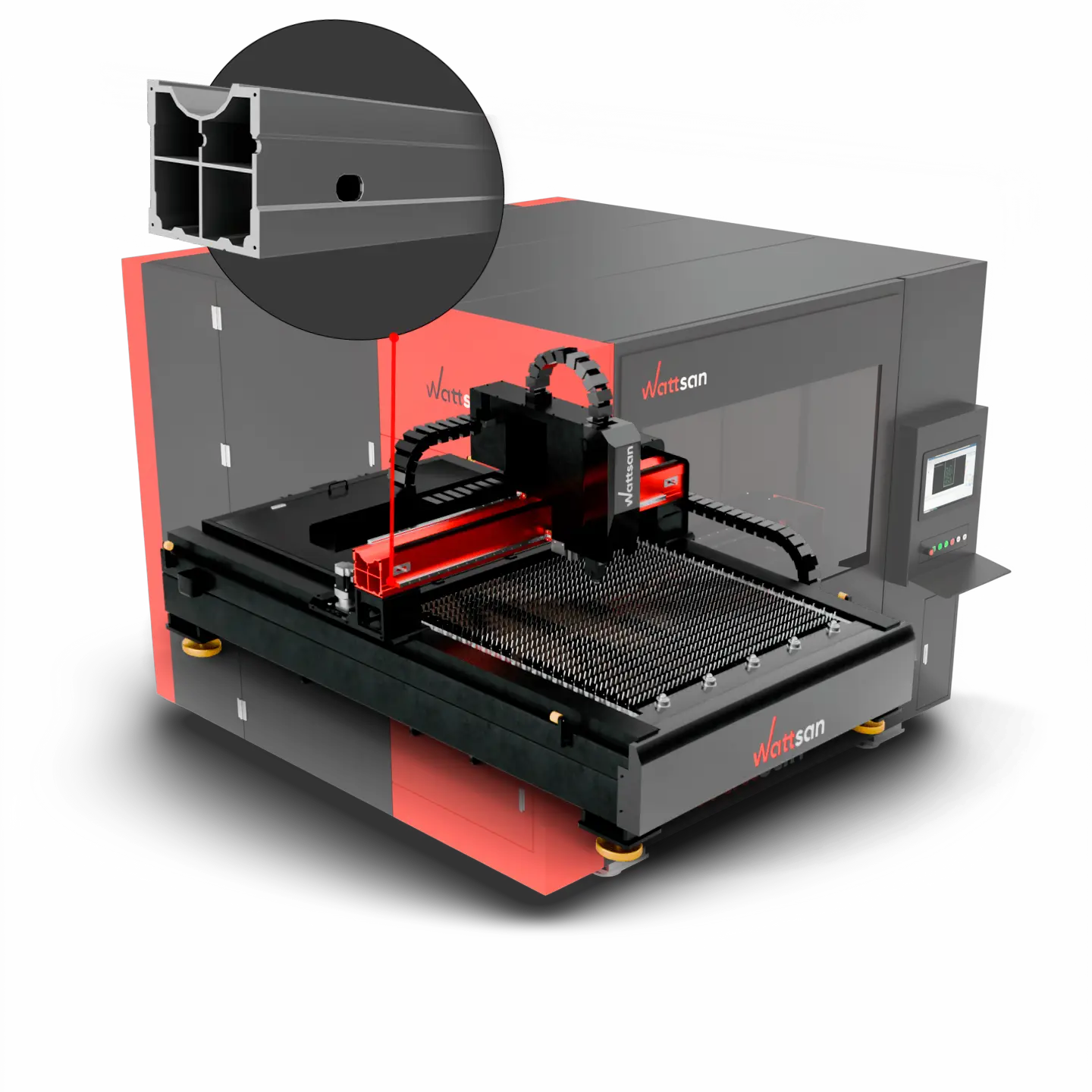

Effektiv materialehåndtering

Portalen er fremstillet af flyaluminium. Den er meget holdbar, stiv, let, korrosions- og oxidationsbestandig og har en høj bevægelseshastighed. Det hjælper udstyret med at håndtere tunge belastninger og forhindrer deformationer. Alt dette garanterer langvarig og problemfri drift.

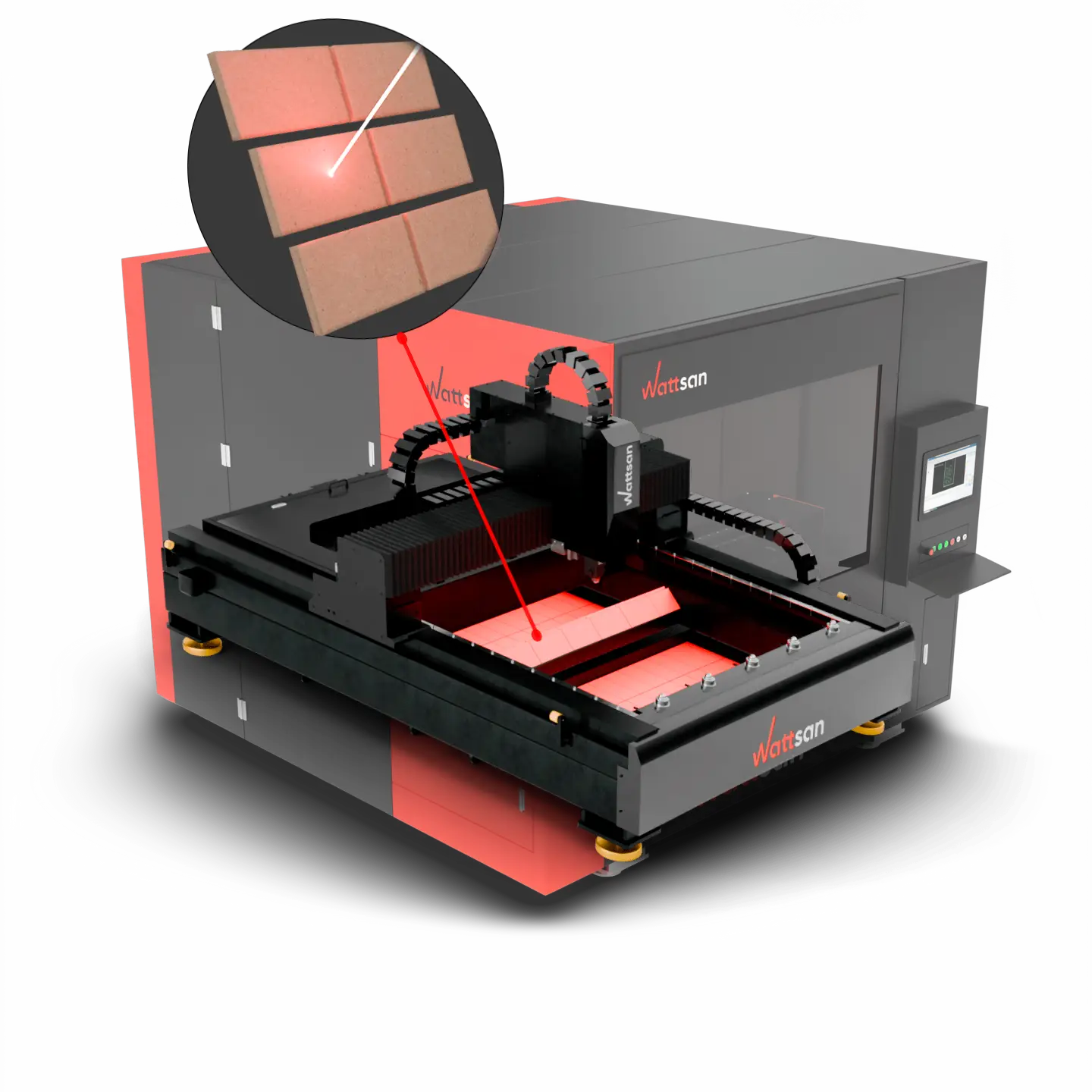

Rumkvalitetsbeskyttelse for fejlfri snit

De indre dele af sengen og udtrækkelige gardiner er forstærket med ildfaste mursten. Disse kan modstå temperaturer på op til 1720 °C, hvilket kan sammenlignes med de temperaturer, som rumfærgen kan absorbere, når den går ind i atmosfæren. Dette er gjort for at eliminere risikoen for deformationer eller muligheden for, at laseren skærer igennem selve sengen.

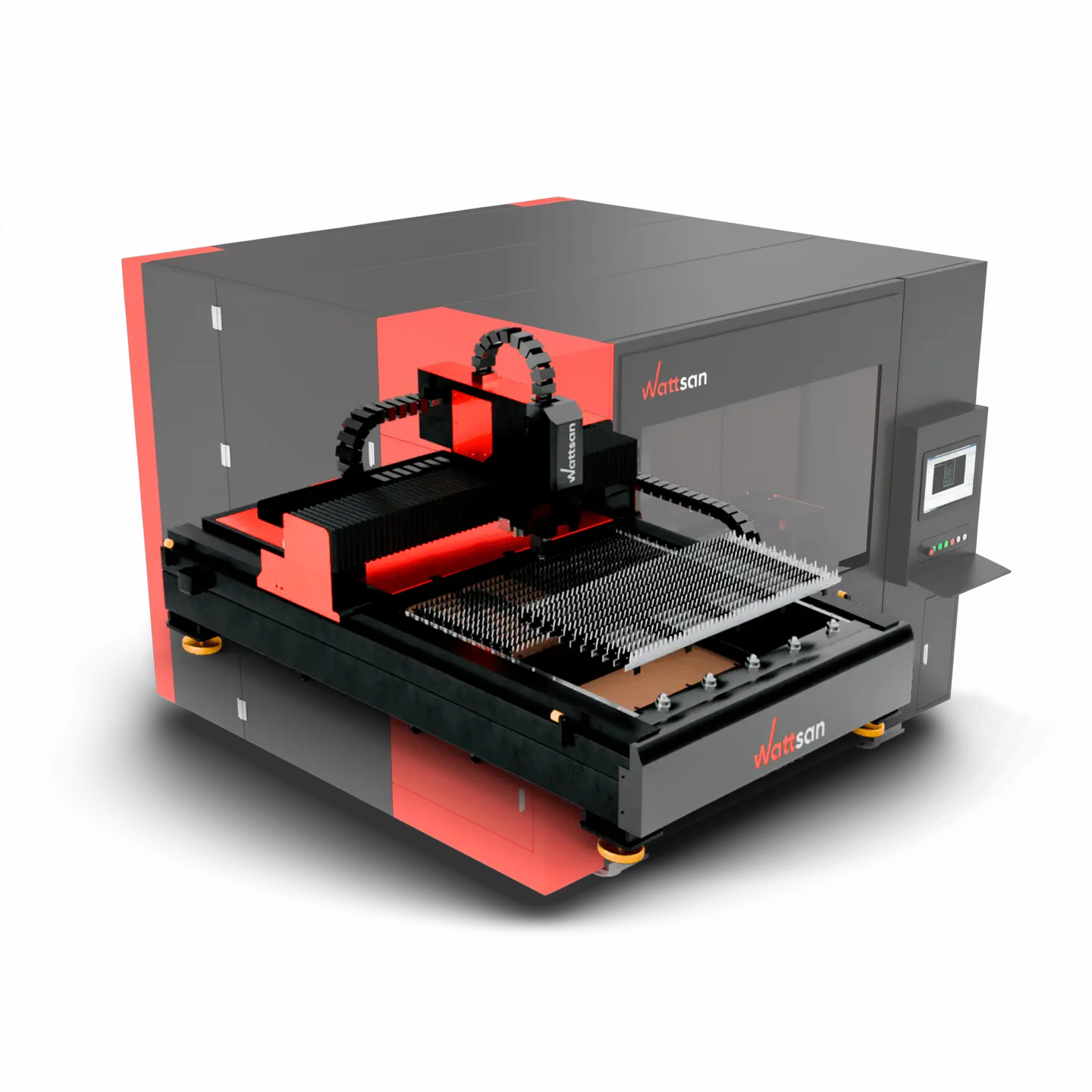

Opgaveadskillelse

Fire borddele udgør den modulopbyggede konstruktion af denne maskine. Den giver beskyttelse mod termiske effekter. Desuden øger den bæreevnen. Hvis det bliver nødvendigt at udskifte en del, kan du nemt udskifte kun den nødvendige del og ikke hele bordet.

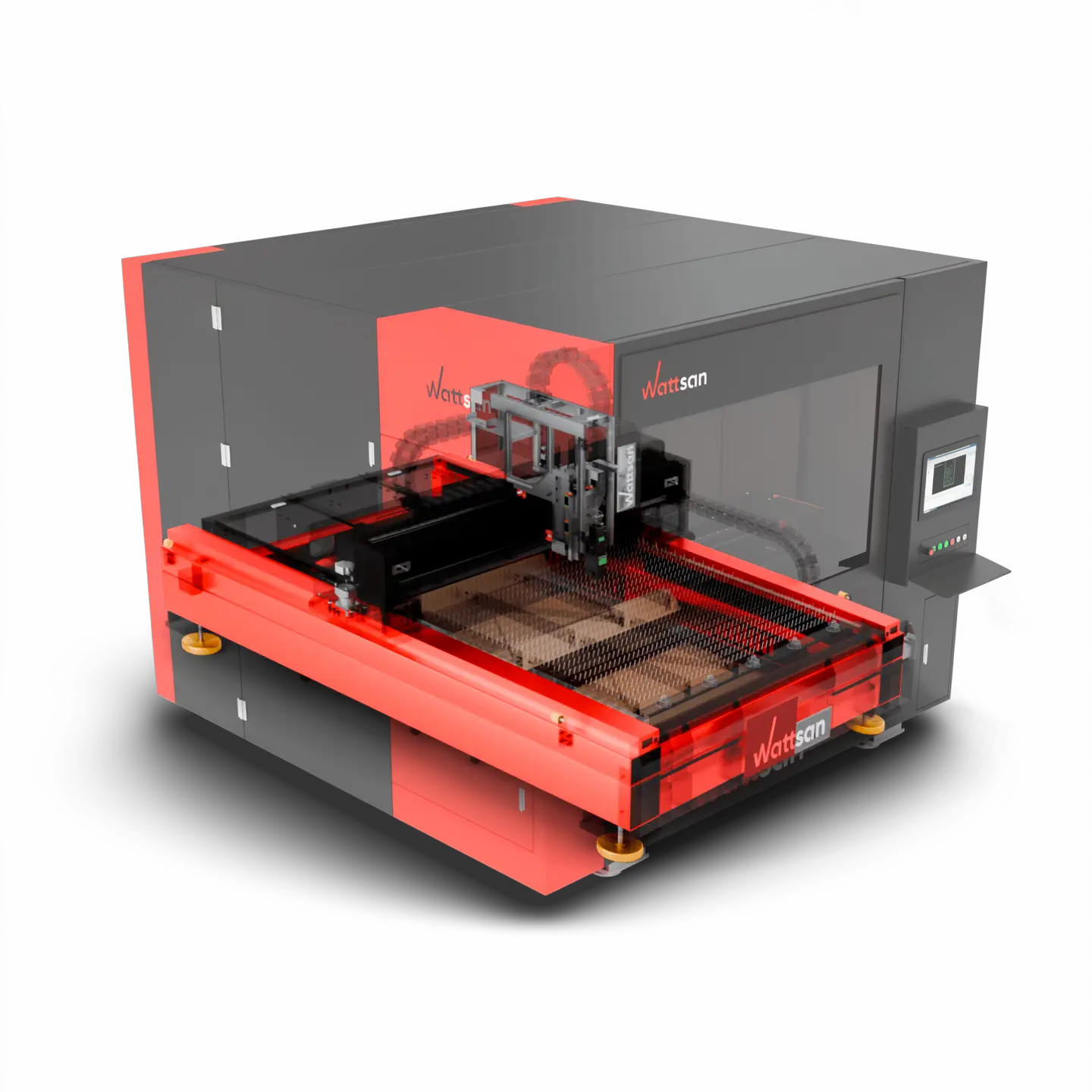

Let og stabil

Denne model har en lavere seng lavet af tykvæggede profilrør. Dette gør konstruktionen lettere, men samtidig mere stabil; jo tættere på gulvet, jo bedre stabilitet. Rammen er også blevet varmebehandlet og robotfræset, ligesom alle de andre i Wattsan-maskiner.

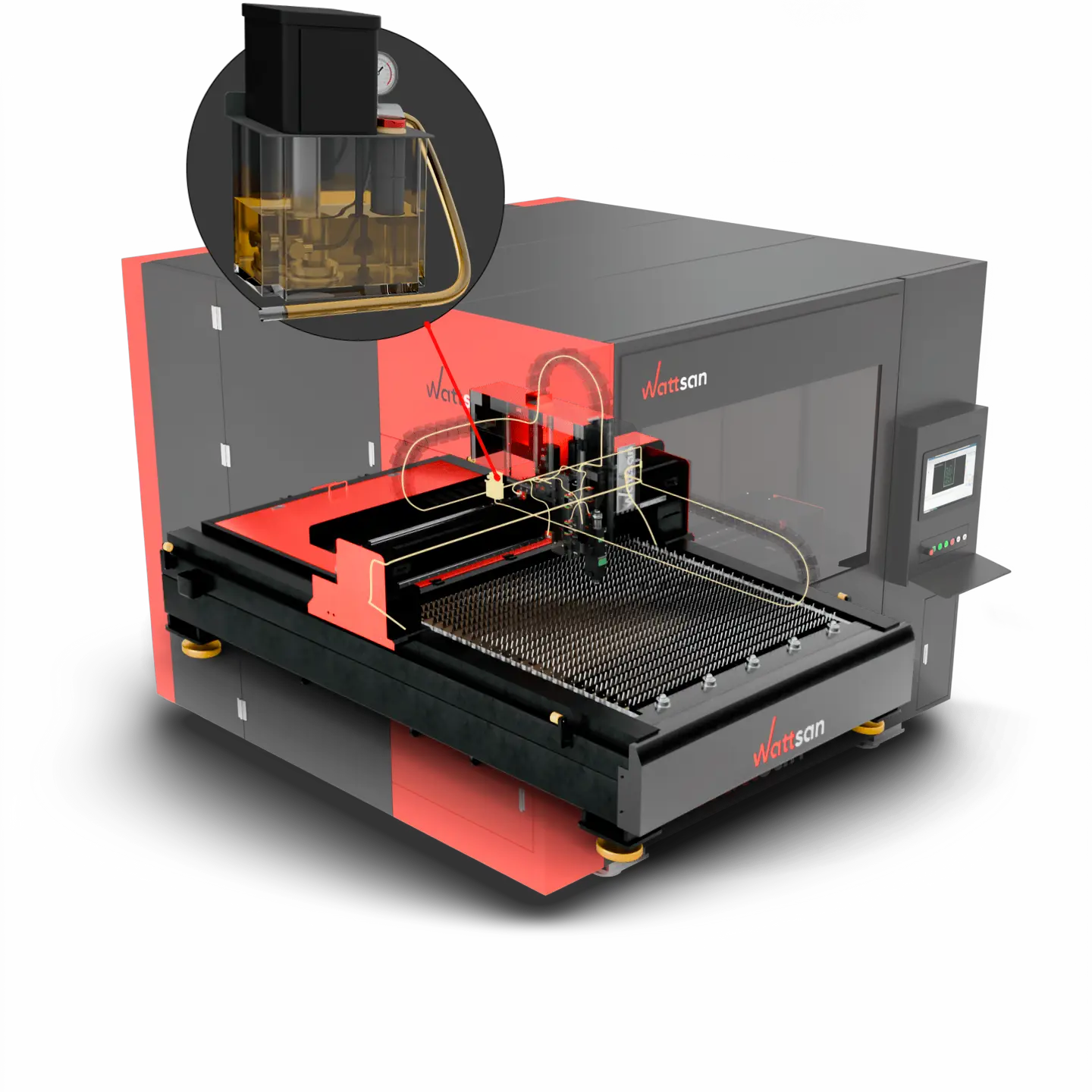

Beskyt maskinen mod slitage

Modellen er udstyret med et centraliseret automatisk smøresystem for yderligere bekvemmelighed. Det tager sig af alle bevægelige dele med jævne mellemrum. Denne teknologi gør, at du kun behøver at bekymre dig om olieniveauet, samtidig med at maskinens levetid forlænges. Der er også en specifik funktion, der advarer styresystemet, når olien er ved at løbe tør.

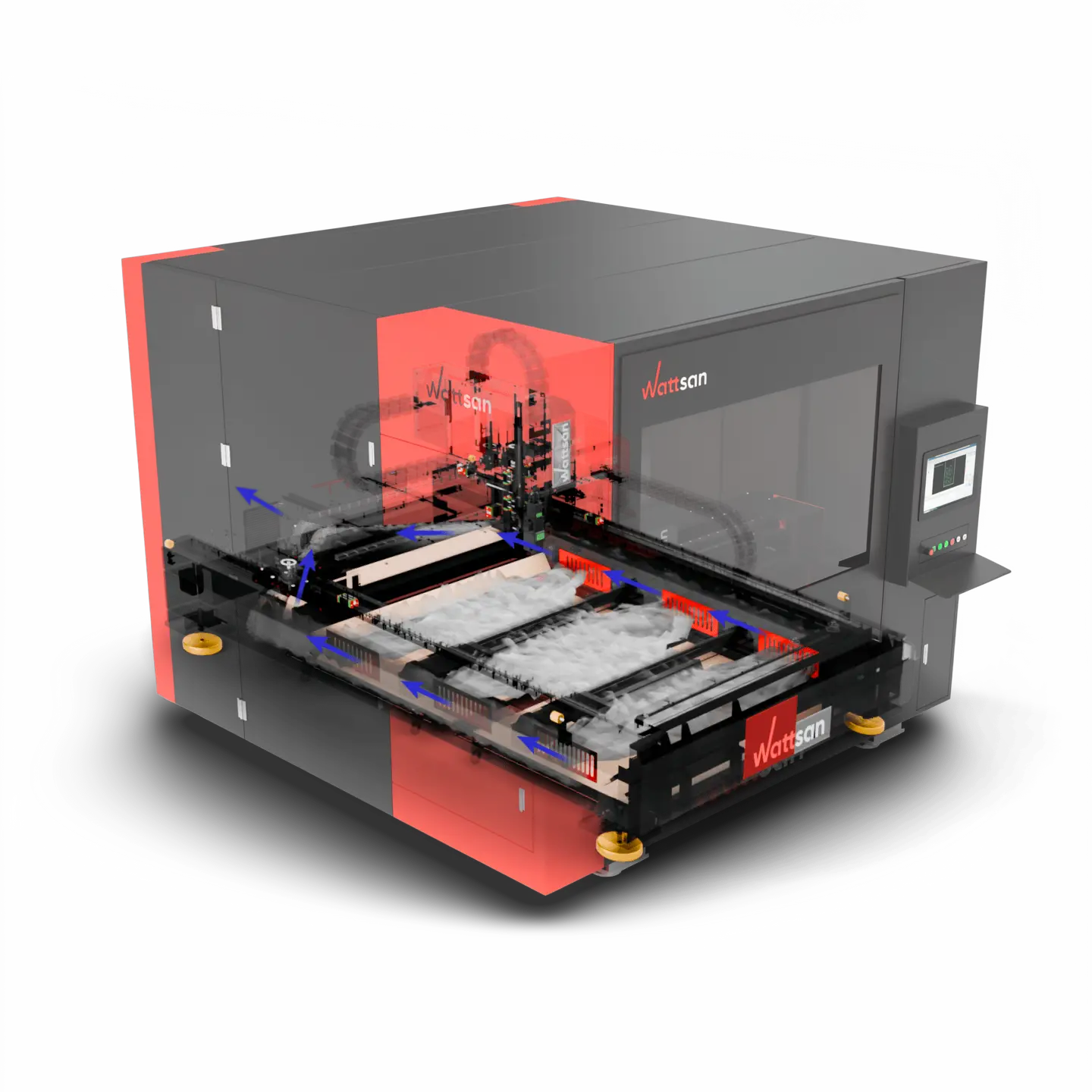

Effektiv støvfjernelse

Maskinen har en hul ramme i bunden, hvor der er gitre, tre på venstre og højre side, gennem hvilke støv og gas fjernes ved hjælp af en udsugningsmaskine i enden af systemet. Dette øger mængden af fjernet gas og støv, samtidig med at systemets samlede kapacitet holdes konstant.

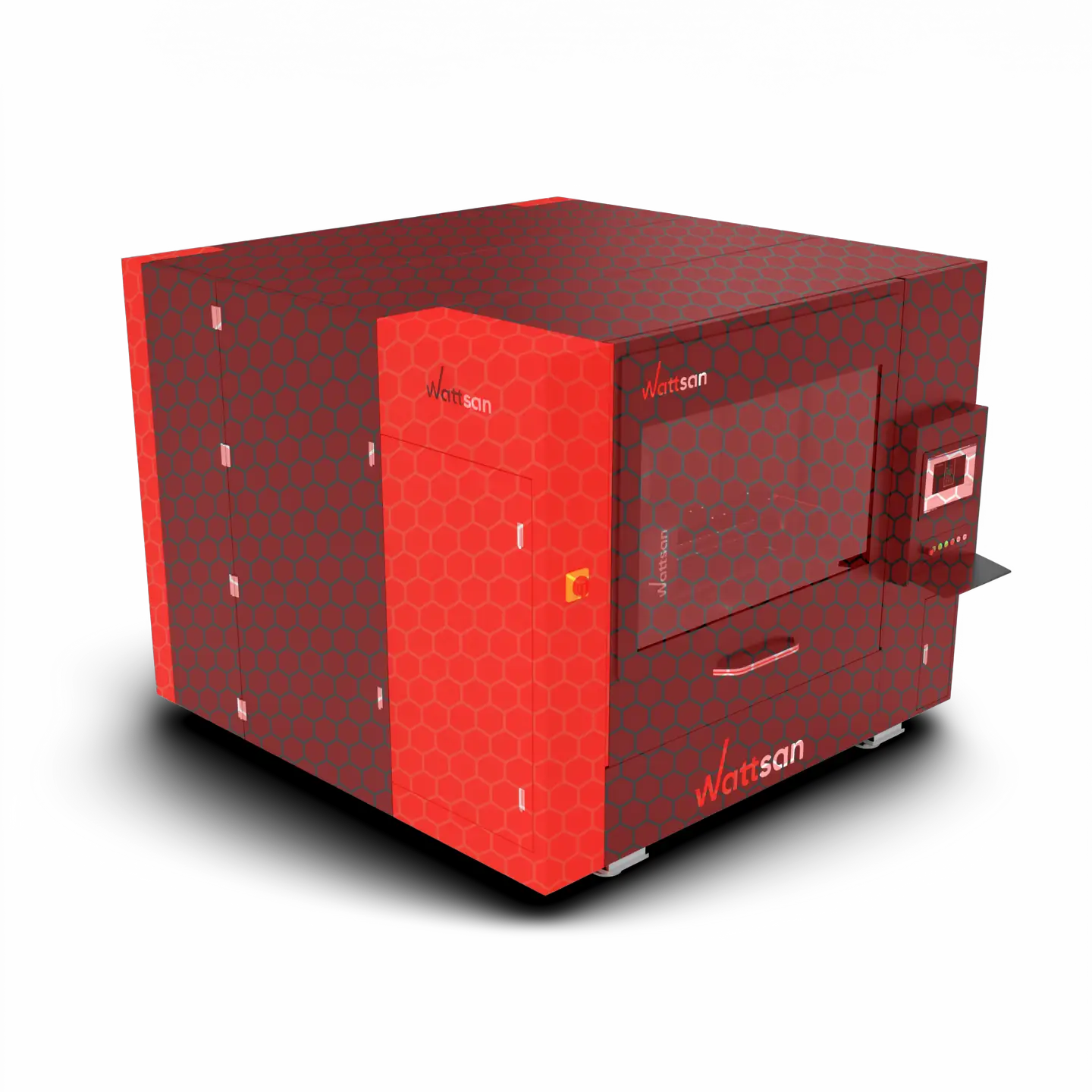

Sikkerhedskabine

Maskinen er fuldt indkapslet i en beskyttende kabine med en interaktiv elektrisk lodret dør og et laserbestandigt vindue, der er certificeret i henhold til europæiske CE-standarder. Et integreret luftfiltrerings- og røgudsugningssystem sikrer et rent, sikkert og uhindret arbejdsmiljø.

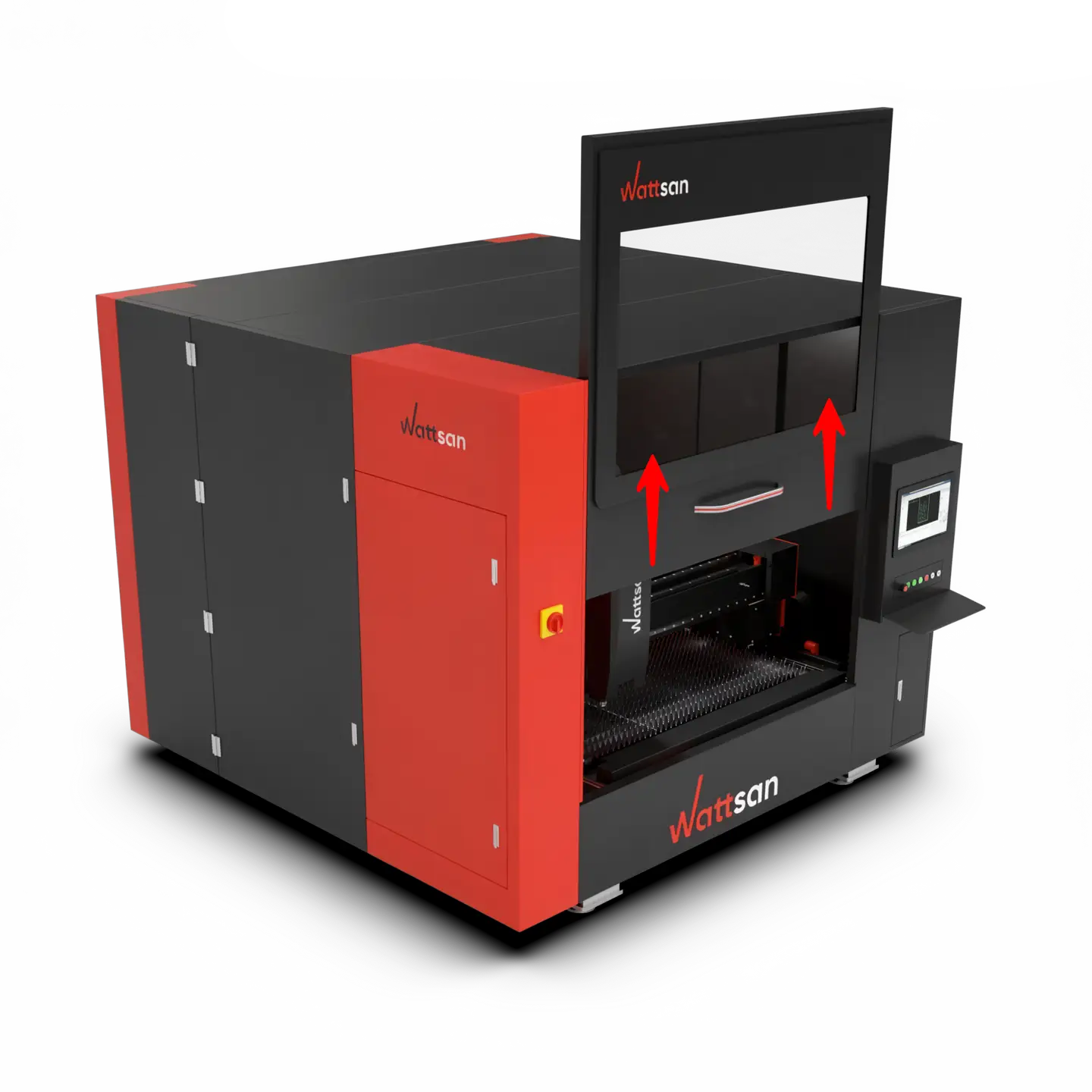

Ergonomisk design

Wattsan 1313 A Cabin er designet med henblik på brugervenlighed og har en elektrisk lodret løftedør og et komfortabelt håndtag med forstørret greb. Dette sikrer jævn, ubesværet betjening og præcis kontrol – selv under lange produktionscyklusser.

Sammenligningstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Fart (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Fart (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Højteknologisk udstyr og verificeret nøjagtighed er garanteret

Beskyttende betræk

Det beskytter MITSUBISHI servomotorer, SHIMPO planetgearkasser og HIWIN styreskinner mod ydre påvirkninger.
Beskyttelsesdæksel til laserhoved

Dette beskytter hovedkomponenterne i laserhovedet.
Skinne med ledninger

Bussen giver dig mulighed for at opbevare elektriske kabler til portalens bevægelse.
Beskyttelseskæde til glasfiber

Kæden beskytter det fiberoptiske kabel og ledningerne til laserhovedet.
Tryksensor

Den styrer og regulerer gastrykket til laserhovedet.
HIWIN-lejer

Laserhovedet bevæges af Hiwin-lejer. Det giver jævn kørsel, høj belastningskapacitet og lav støj.
MITSUBISHI Servomotorer

MITSUBISHI's servomotorer har mindre dimensioner, dobbelt levetid, minimal vibration, gear op til 2G, nem udskiftning og vedligeholdelse.
SHIMPO planetgearkasser

SHIMPO's planetgearkasser konverterer drejningsmomentet fra servomotoren og overfører det til det skæve gear, som driver portalen og hjælper den med at bevæge sig jævnt.
HIWIN-guider

HIWIN-føringer har høj præcision og pålidelighed, lav friktion og nem installation. De er synonyme med "pålidelighed". Skinneføringer skal installeres på rammen under kyndig vejledning!
LEAN spiralformede stativer

Hjælper maskinen med at modstå belastninger ved den krævede hastighed og sikrer jævn bevægelse af portalen. Heliske stativer skal installeres på rammen under kyndig vejledning!

Købsprocedure

Udvalg

Vi hjælper dig med at træffe dit valg af en maskine, der matcher dine behov
Sender faktura

Vi aftaler det komplette sæt af maskinen og afsendelse af fakturaen med de endelige omkostninger for udstyret.
Betaling

Fuldstændig hvis maskinen er på lager. 50% forud 50% ved leveringen hvis maskinen ikke er på lager.
Vi tjekker maskinen

3-trins kvalitetskontrol: på Wattsan-fabrikken, på vores lager i Holland, før levering.
Levering eller afhentning

Enten et transportfirma eller du henter maskinen fra vores lager.
Lydningsudstyr

Vi er her for at hjælpe dig, når du har brug for support.

Laserhoved til dine opgaver

Wattsan metalskærere er udstyret med laserhoveder fra populære producenter som Raytools, BOCI og Precitec.

1. QBH-stik

  Det er forbindelsen mellem det fiberoptiske kabel og laserhovedet. Det forhindrer stråleretur og beskytter dermed laserkilden.
2. 2 øvre beskyttelseslinser

  Din første forsvarslinje. Dette vigtige linseduo beskytter den dyre interne optik mod snavs, sprøjt og affald. Sikrer ren strålekvalitet og forhindrer forurening, hvilket forlænger kernekomponenternes levetid og reducerer vedligeholdelsesomkostningerne.
1. Kollimator-modul

  Bruges til at indsnævre og justere laserstrålen. Det gør laserstrålen egnet til videre transmission til fokuseringsmodulet. Det bør udskiftes mindst en gang om året.
2. Fokuseringsmodul med positionskontrol

  Justerer dynamisk fokusafstanden under drift for at sikre dybe og kvalitetsfulde snit.
3. 2 nedre beskyttelseslinser

  Disse linser tager den største del af sprøjt og røg under driften. De er nemme og billige at udskifte og beskytter fokuslinsen, hvilket garanterer ensartede snit med høj præcision og sparer tusindvis af kroner i reparationer.
1. Kollisionsbeskyttelsessæt

  BOCHU BLT6 Anti-Collision Kit beskytter din vigtigste komponent, laserhovedet, mod kollisioner og skader på spidsen som følge af materialedeformation eller operatørfejl. Det reducerer nedetid og sikrer et problemfrit og rentabelt arbejde.
2. Vandkølering

  Sikrer perfekt skærekvalitet. Køler desuden de nederste moduler på laserhovedet, hvilket sikrer stabil og præcis skæring og beskytter mod skader som følge af overophedning.

Erfaringer fra entusiastiske bloggere

Denne lasergraver kan gravere uden problemer. Hvor hurtigt og nemt det er at tilpasse produkter!

Riccardo Muscarella
Maskinen har en perfekt flad overflade. Det gør gentagende arbejde lettere for mig!

Matteo Moras
Fantastisk arbejde udført på under en time. Takket være hastigheden på CO2-lasermaskinen.

Roberto D'Adago
Denne model er fantastisk, og laserens præcision er vild – skarp som en ragekniv!

Roger Jungo

Vægt:: 1500 kg

Arbejdsområde:: 1300x1300 mm

Maskinstørrelse:: 2545 х 2834 х 2134 mm

Ramme:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Beskyttelse af skabstype:: Yes

Laserkraft:: up to 6000 W

Laser hoved:: Raytools

Laser type:: Raycus/IPG

Z Motoreffekt W:: 400 W

XY Motorkraft:: 750 W

Fedtsystem:: Automatic centralized, semi-automatic

Struktur af Z-aksen:: HIWIN Guides / Ball Screws

Repositioneringsnøjagtighed:: ±0.03 mm

Maks. bevægelses hastighed:: 80 m/min

XY-aksens struktur:: HIWIN Guides/ Helical rack

Motor på X og Y:: Delta

Yderligere gas:: air, nitrogen, argon, Oxygen

Højde sensor:: Automatic capacitive

Maks. arbejdshastighed:: Depends on the material

Type endesensorer:: Inductive

Software:: Raytools

Strøm elektricitet:: Siemens

Højdekontrolsystem:: BCS100

Kontrolsystem:: Raytools XC3000S

Stil spørgsmål

En fiberoptisk laser er bedst egnet til at skære i metal, men en specialudstyret CO2-laser med et højeffektlaserrør kan også være velegnet til dette formål. Man skal dog huske på, at tykkelsen af metallet til skæring med en CO2-laser er begrænset til 1,5 mm, mens en fiberoptisk laser er i stand til at skære op til 25 mm.
Prisen for en times laserskæring afhænger ikke kun af lasermaskinens kraft og hastigheden af dens drift, men også af en række andre faktorer, såsom: maskinoperatørens faglige færdigheder, omkostningerne ved at leje en produktionsrum, omkostninger og forbrug af elektricitet, omkostningerne til selve materialet, mængden af skrot og nedetid på maskinen og meget mere. For entydigt at besvare spørgsmålet om omkostningerne ved en times laserskæring, er det nødvendigt at tage højde for alle disse parametre.
En fokuseret laserstråle påføres metaloverfladen, som et resultat af hvilken den smelter, det smeltede materiale blæses ud af skærezonen ved hjælp af en hjælpegas.
Laseremitterens effekt afhænger af tykkelsen af det materiale, der behandles, og den ønskede behandlingshastighed. For eksempel vil en 1 kW emitter skære 1 mm tykt rustfrit stål med en hastighed på 13 m/min, og en 3 kW emitter vil skære det samme materiale med en hastighed på omkring 35 m/min. Her afhænger alt af budgettet og hensigtsmæssigheden af at bruge den maksimalt mulige kapacitet. Selvom det kan siges, at det i nutidens konkurrencemæssige realiteter ikke giver mening at købe en lasermaskine med en effekt på mindre end 1 kW.
