Fiber Metal lõikamise masin WATTSAN 1313 A Kabiin

Tööala:: 1300x1300 mm
Laseri võimsus:: up to 6000 W
Masina suurus:: 2545 х 2834 х 2134 mm
Kaal:: 1500 kg
Max liikumiskiirus:: 80 m/min

Kõik omadused

Fiiberkiudlaser-metallilõikamismasin 1313 A Cabin

Protective cabin
Funktsiooni kiire ümberlülitamine
Raamkonstruktsioon
Ettevalmistamist ei ole vaja
Kõrge täpsus ja kiirus

Wattsan 1313 A Cabin laser-metallilõikur

Wattsan 1313 A Cabin on kompaktne ja kerge laser-metallilõikur, mis on loodud väikestele ja kasvavatele ettevõtetele. Selle raam on valmistatud paksuseinalistest torudest, mis muudab selle kergemaks kui E-, S- ja HARD-seeria, säilitades samas vastupidavuse ja jõudluse.

Täielikult suletud ohutuskabiiniga varustatud seade tagab puhtad ja ohutud töötingimused. Seadme sisemuses on tulekindlad tellised, mis katavad aluse, ja väljatõmmatavad käärid, mis tagavad parema kaitse ja lihtsa materjalide käitlemise.

1300 x 1300 mm tööpinnaga seade lõikab usaldusväärselt roostevaba terast, süsinikterast, tsingitud terast, vaske ja alumiiniumi kuni 25 mm paksusega – 24/7, ilma katkestusteta.

Wattsan 1313 A Cabin pakub sama Wattsani kvaliteeti kompaktsemas ja taskukohasemas vormis. Väiksem jalajälg ja madalam hind teevad sellest ideaalse algtaseme lahenduse töökodadele, kes soovivad professionaalset metallilõikamist väiksema investeeringuga.

Kohandage lõikeprotsess oma toodangu jaoks

CYPCUTi tarkvaral on lihtsad, kasutajale suunatud juhtseadmed. Rakendatud on funktsioone, mis lihtsustavad ja optimeerivad lõikamisprotsessi oluliselt.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tehnoloogia võimaldab määrata kõige lühema ja tõhusama lõikerada, mis hõlbustab ümmarguste ja ristkülikukujuliste aukude kiiret lõikamist kuni 1 mm paksusesse õhukesse lehtmetalli. Laserpea töötab ilma tõstmise või langetamiseta, mis tagab suure kiiruse ja säästab gaasi. See režiim sobib ventilatsioonisüsteemide valmistamisel.
Vältib nurkade sulamist ja suurendab toote kvaliteeti tänu sellele, et laserpea moodustab igal nurgal silmuse ja ei peatu. Saadakse puhtad ja ühtlased nurgad. Funktsioon RINGCUT sobib paksemate materjalide või mitme nurgaga toodete lõikamiseks, kus on oluline täpsus, nt hammasrataste, monogrammide ja ilmakaarte vormimine, suveniirid jne.
Osade paigutuse professionaalne optimeerimine lehel, mis sobib reklaamtoodete valmistamiseks. NESTING-funktsioon võimaldab paigutada osad lehel võimalikult tõhusalt ja üksteisele võimalikult lähedale, nii et ei jääks lünki. See säästab materjali.
See võimaldab teil kolme võrdluspunkti abil täpselt määrata lehe asukohta tööpinnal. Piisab, kui asetate materjali tööalale, määrate programmis selle mõõtmed ja seejärel teeb masin kõik ise ära. Te ei pea materjali täiesti tasandiliselt lauale asetama.
Seda kasutatakse mikroühenduste sisestamiseks töötlusrajale, et detailid ei seisaks servadel. Osad on pärast lõikamist piisavalt lihtne välja võtta. See säästab tööpea kokkupõrgetest detailidega töötamise ajal. See funktsioon võimaldab toota väikeseid reklaami- ja suveniirtoodete osi ilma neid tööväljal kaotamata.
See režiim võimaldab teil ühendada üksteisele lähedal asuvaid jooni, st kombineerida neid nii, et laserpea ei lõika samas kohas. See funktsioon parandab oluliselt tootlikkust ja lühendab tööaega. See funktsioon sobib masstootmiseks, näiteks toorikute, reklaami- ja suveniirtoodete valmistamisel jne.

Materials

– lõikamine

Süsinikteras
Roostevaba teras
Tsingitud teras
Alumiinium
Vask
Messing
Titaan

Wattsan metallilõikurid – unustage remondid ja seisakud

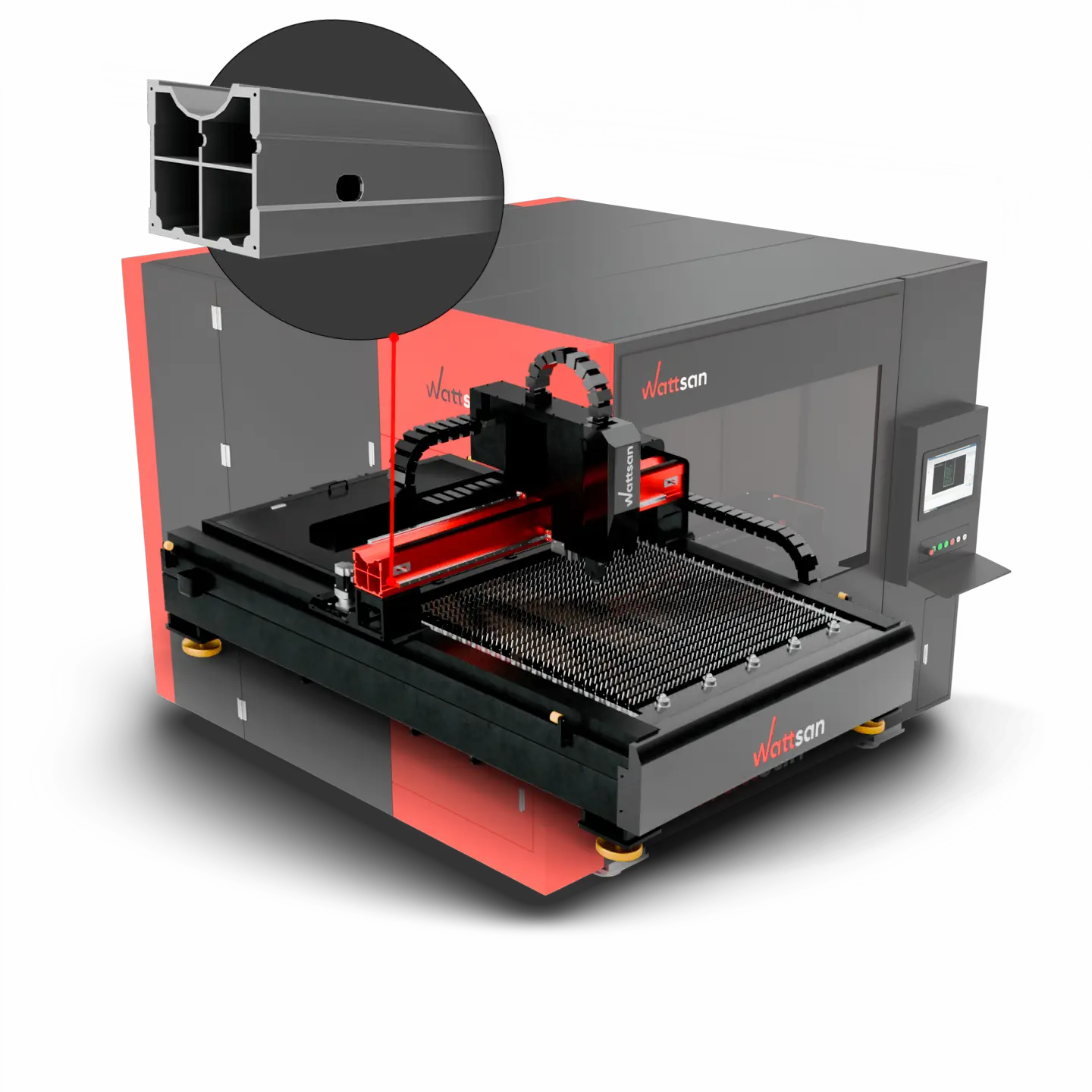

Tõhus materjalide käitlemine

Gantry on valmistatud lennundusalumiiniumist. See tagab suure vastupidavuse, jäikuse, kerge kaalu, korrosiooni- ja oksüdeerumisvastasuse ning suure liikumiskiiruse. See aitab seadmetel taluda suuri koormusi ja vältida deformatsioone. Kõik see tagab pikaajalise ja tõrgeteta töö.

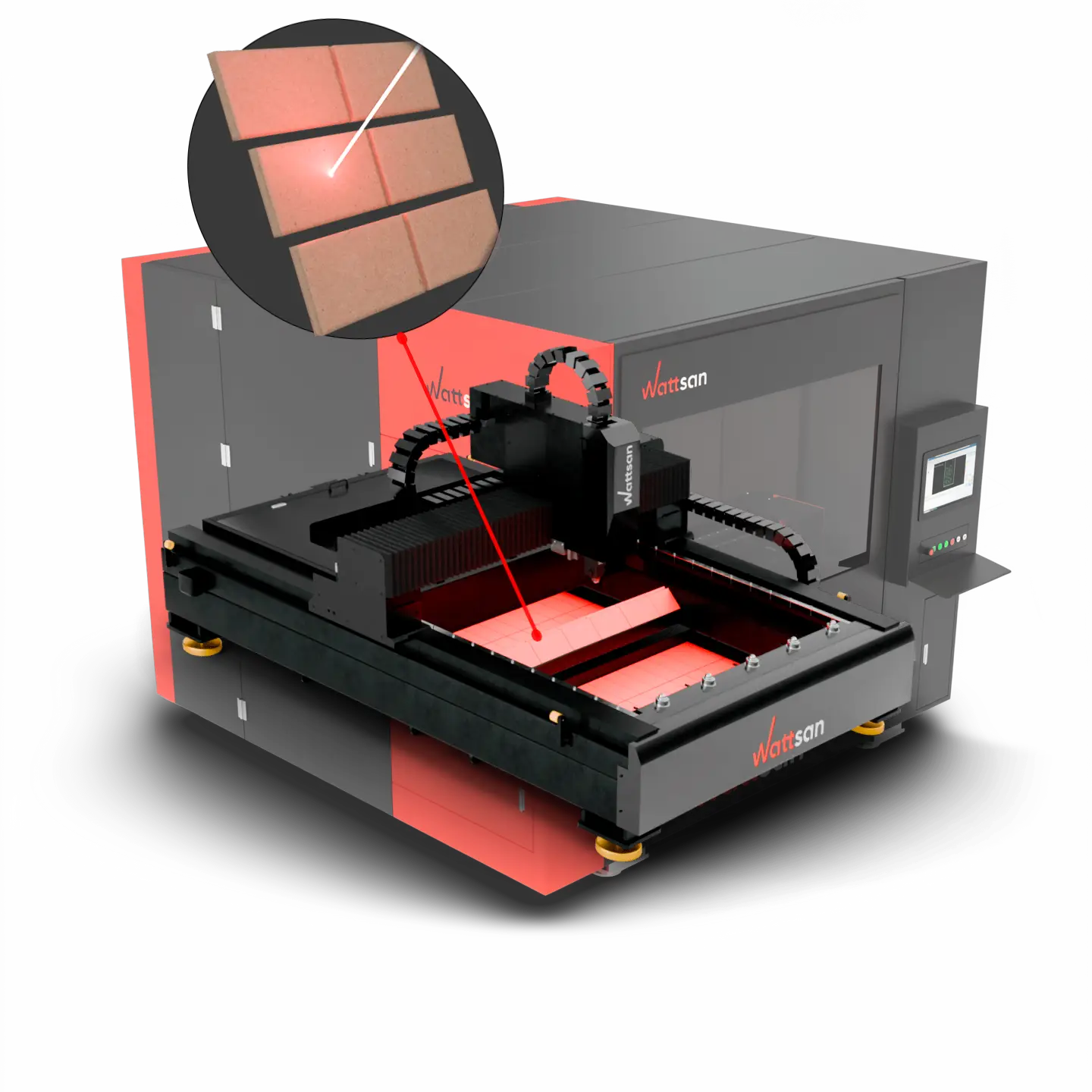

Kosmoseklassi kaitse veatute lõigete jaoks

Voodi sisemised osad ja väljatõmmatavad katted on tugevdatud tulekindlate tellistega. Need taluvad temperatuuri kuni 1720 °C, mis on võrreldav temperatuuriga, mida suudab taluda atmosfääri sisenev kosmosesüstik. See on tehtud selleks, et välistada deformatsioonide tekkimise võimalus või laseriga voodi läbilõikamise võimalus.

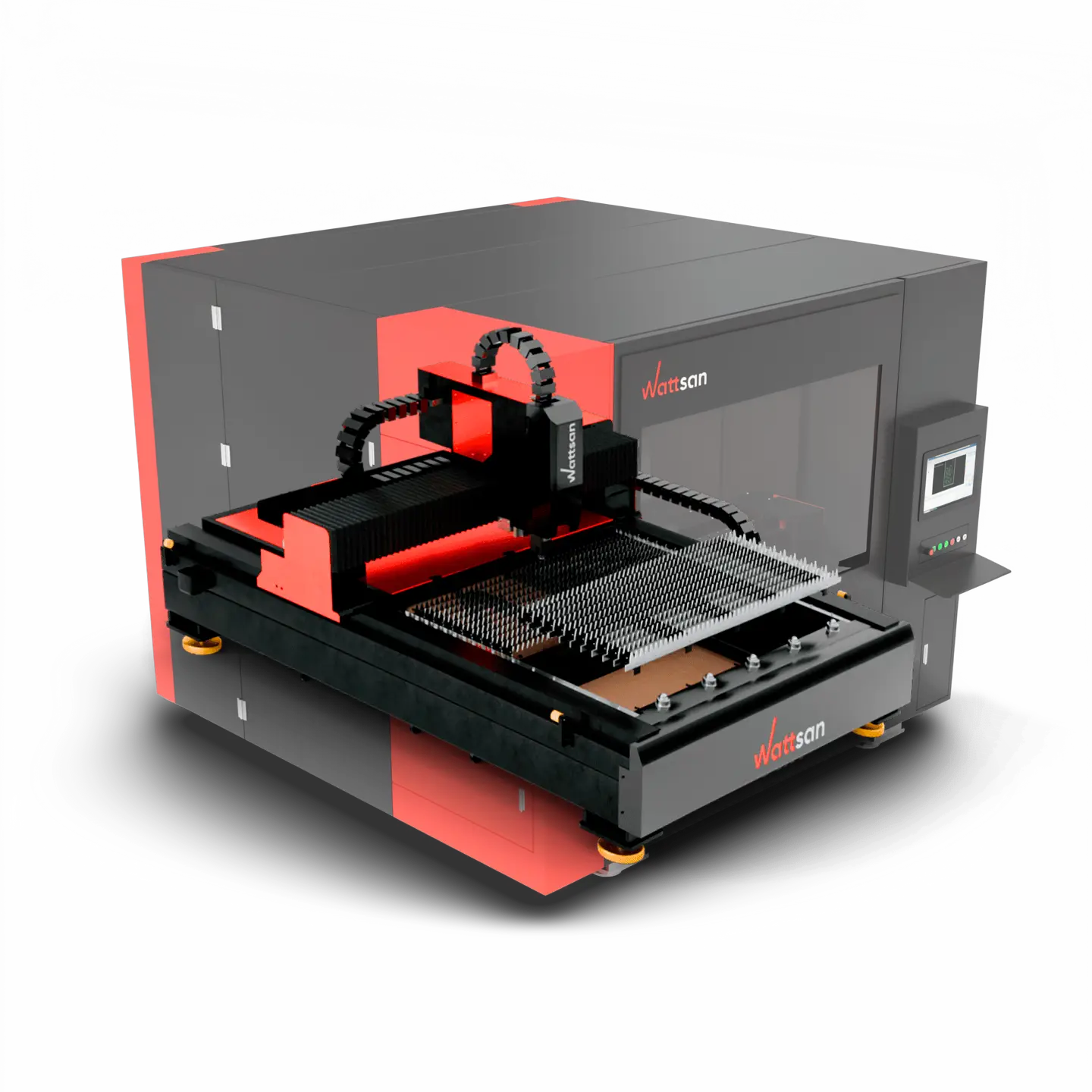

Ülesannete lahusus

Selle masina modulaarse konstruktsiooni moodustavad neli lauaosa. See pakub kaitset termiliste mõjude eest. Samuti suurendab see kandevõimet. Vajaduse korral on võimalik vahetada ainult vajalik osa, mitte kogu laud.

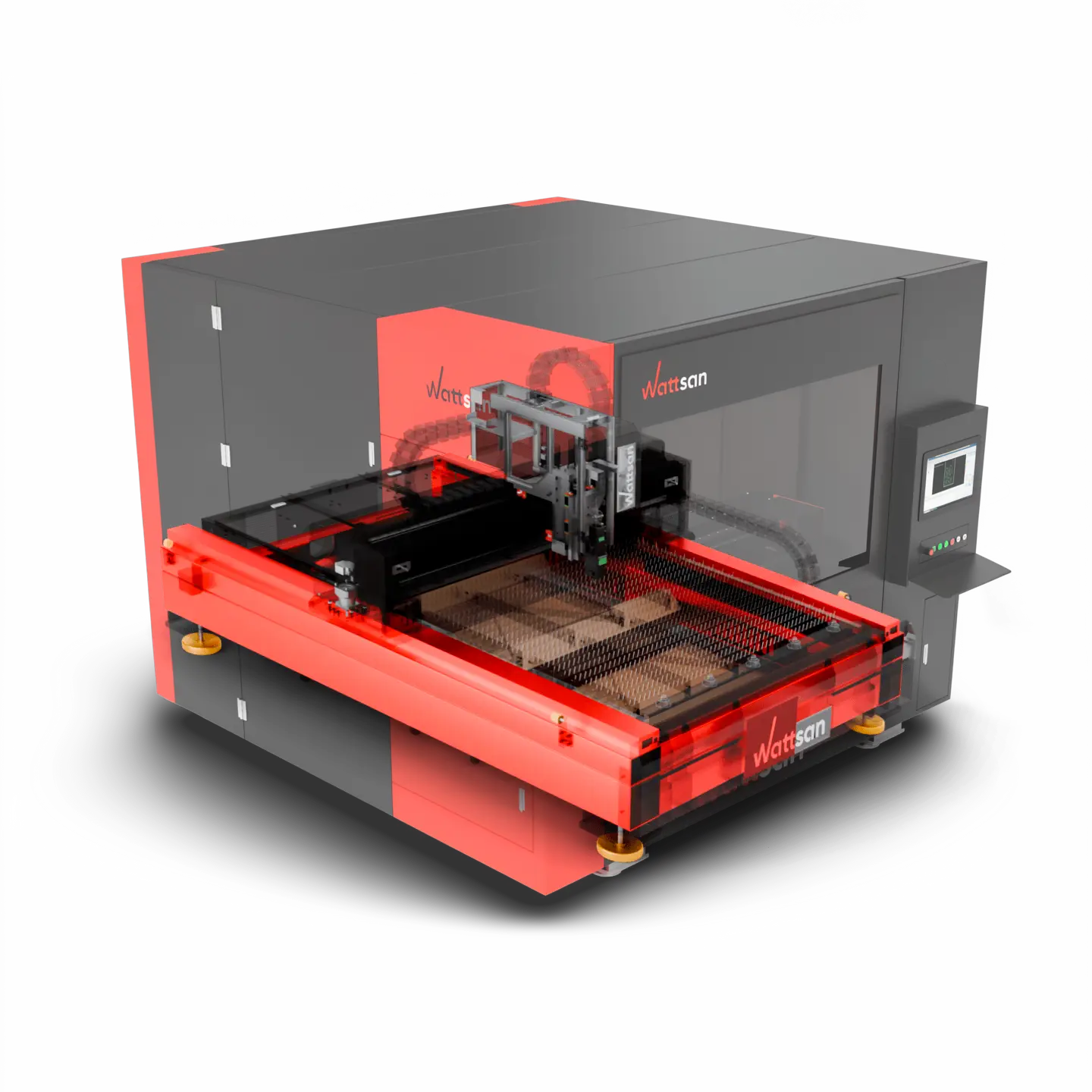

Kerge ja stabiilne

Sellel mudelil on paksuseinalistest profiilitorudest valmistatud madalam alus. See muudab konstruktsiooni kergemaks, kuid samal ajal ka stabiilsemaks – mida lähemal põrandale, seda parem stabiilsus. Raam on läbinud ka kuumtöötluse ja robotiga freesimise, nagu kõik teisedki Wattsani masinad.

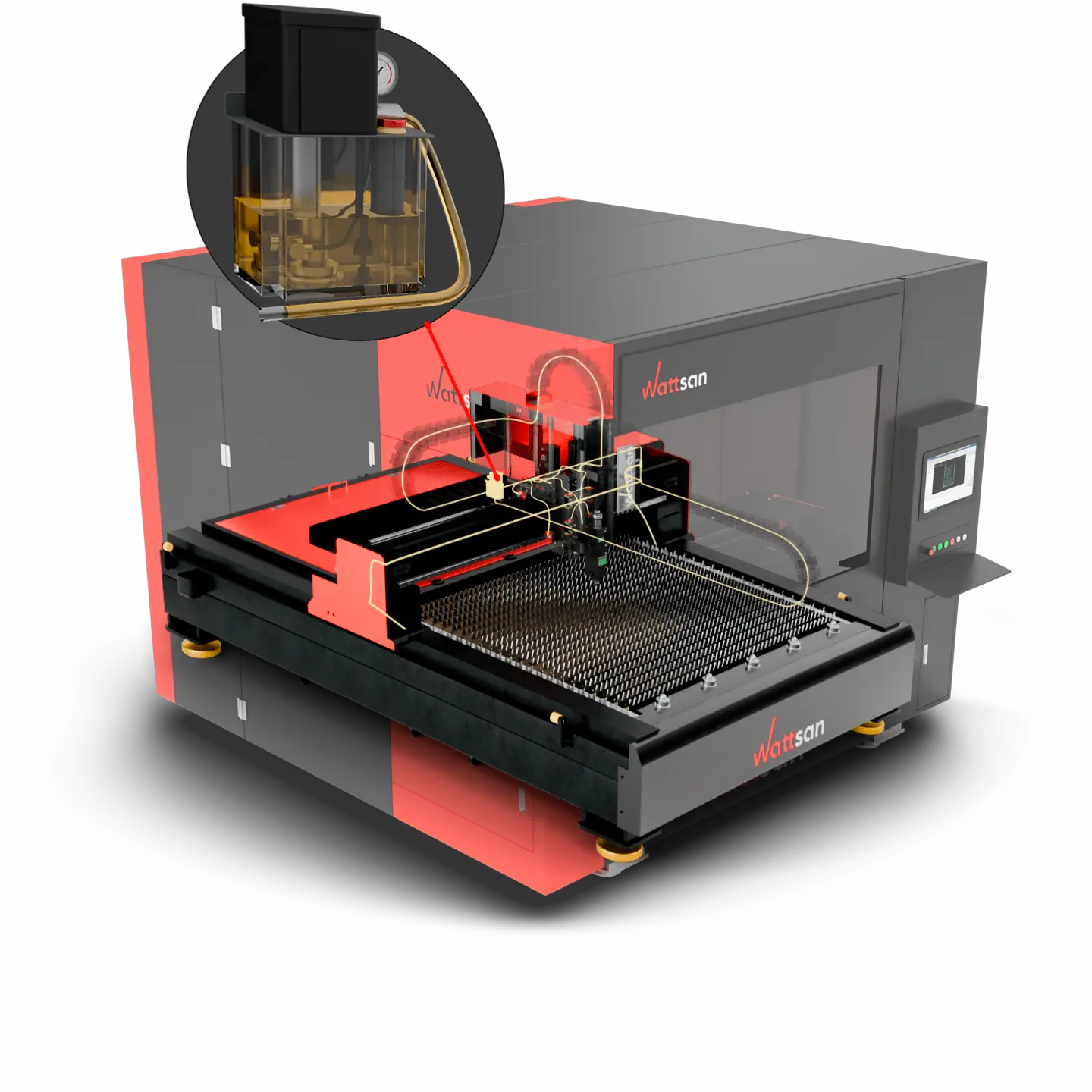

Kaitse masinat kulumise eest

Mudel on varustatud tsentraliseeritud automaatse määrdesüsteemiga, mis tagab veelgi suurema mugavuse. See hoolitseb kõikide liikuvate osade eest regulaarsete intervallidega. See tehnoloogia võimaldab teil muretseda ainult õlitaseme pärast, pikendades samal ajal masina eluiga. Samuti on olemas spetsiaalne funktsioon, mis hoiatab juhtimissüsteemi, kui õli otsa saab.

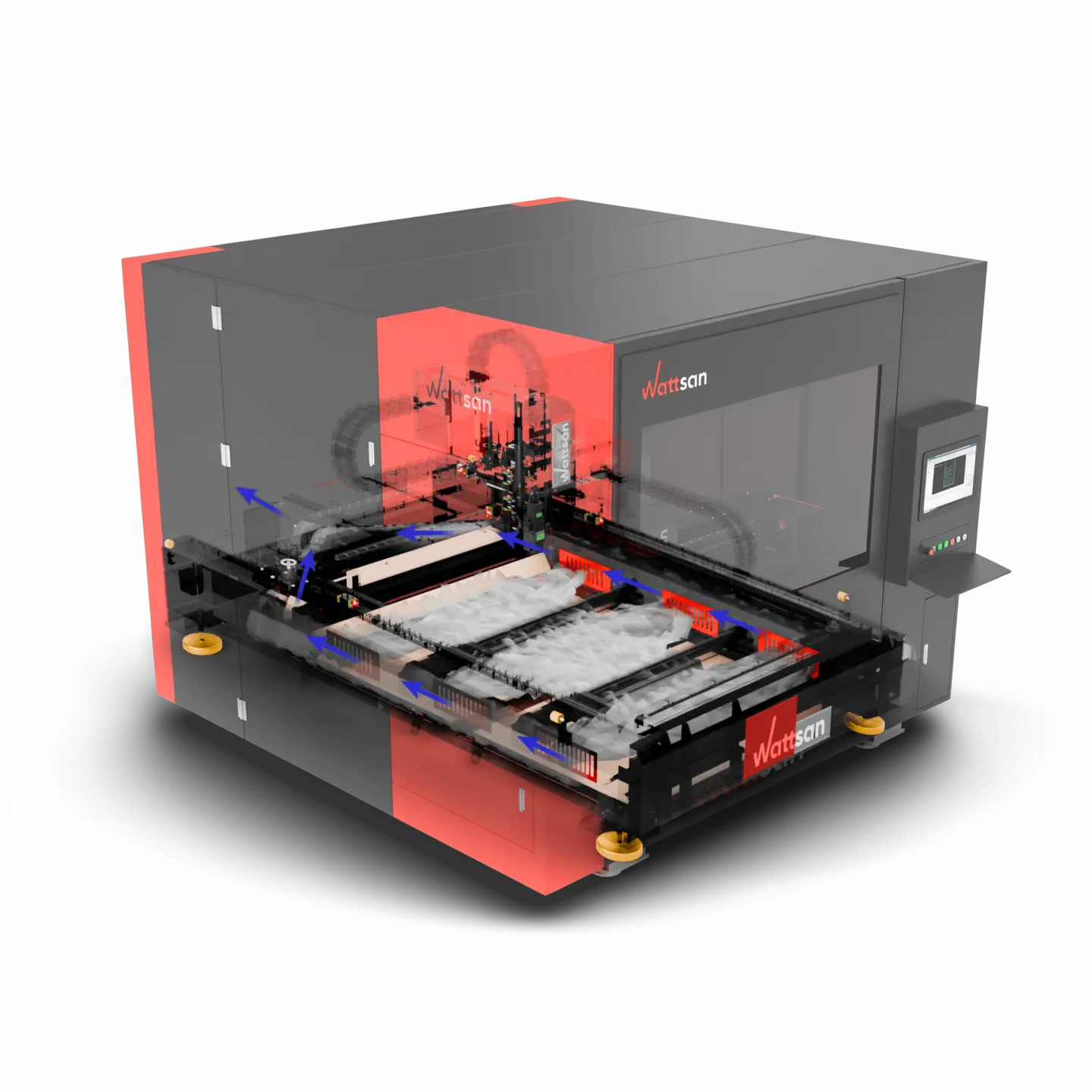

Tõhus tolmu eemaldamine

Masina põhjas on õõnes raam, kus vasakul ja paremal küljel on kolm võret, mille kaudu eemaldatakse tolm ja gaas süsteemi lõpus asuva ekstraktoriga. See suurendab eemaldatava gaasi ja tolmu mahtu, hoides samal ajal süsteemi koguvõimsuse konstantsena.

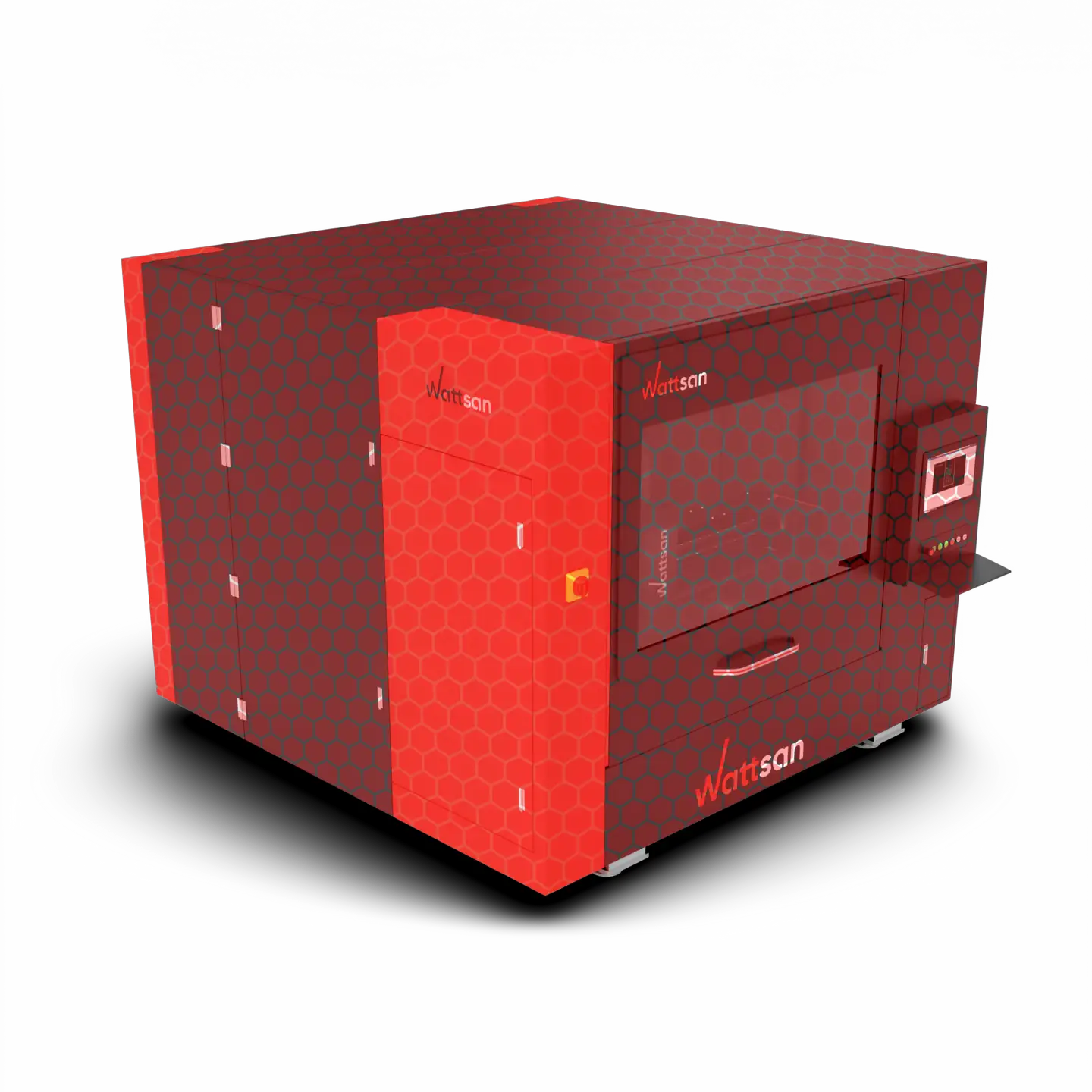

Ohutuskabiin

Masin on täielikult kaitsekabiiniga ümbritsetud, millel on interaktiivne elektriline vertikaalne uks ja Euroopa CE standarditele vastav laserikindel vaatamisaken. Integreeritud õhufiltri- ja suitsu eemaldamise süsteem tagab puhtad, ohutud ja takistusteta töötingimused.

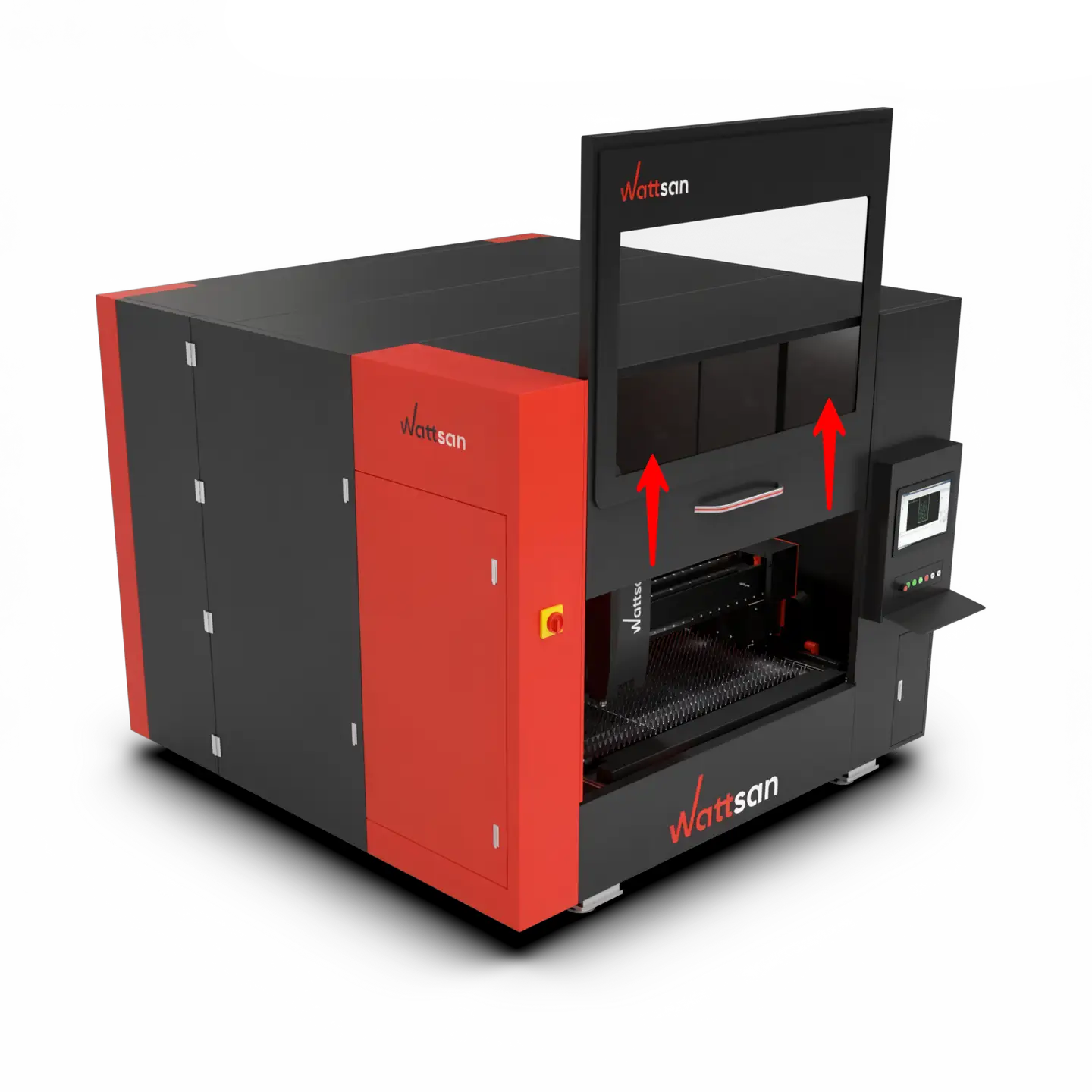

Ergonoomiline disain

Kasutamise mugavuse tagamiseks on Wattsan 1313 A kabiin varustatud elektrilise vertikaalse tõstetava ukse ja mugava käepidemega, millel on suurem haare. See tagab sujuva, pingutusteta töö ja täpse juhtimise isegi pikkade tootmistsüklite ajal.

Võrdlustabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Kiirus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Kiirus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Korkean teknologian laitteet ja tarkka tarkkuus taattu

Suojakotelo

Suojaa MITSUBISHI-servomoottoreita, SHIMPO-planetaarivaihteita ja HIWIN-ohjaimia ulkoisilta vaikutuksilta.
Suojus laserpäätä varten

Suojaa laserpään pääkomponentit.
Johdot sisältävä kisko

Kisko pitää portaalin liikkeen sähkökaapelit ehjinä.
Kuituoptiikan suojaketju

Ketju suojaa laserpään valokuitukaapelia ja johtoja.
Paineanturi

Ohjaa ja säätää laserpään kaasunpainetta.
HIWIN-laakerit

Laserpäätä liikutetaan Hiwin-laakereilla. Tarjoaa tasaisen toiminnan, suuren kuormituskapasiteetin ja alhaisen melun.
MITSUBISHI-servomoottorit

MITSUBISHI-servomoottoreilla on pienempi koko, kaksinkertainen käyttöikä, minimaalinen tärinä, kiihtyvyys jopa 2G, helppo vaihto ja huolto.
SHIMPO-planetaarivaihteet

SHIMPO-vaihteet muuntavat servomoottorin vääntömomentin ja siirtävät sen kierukkavaihteelle, joka pyörittää portaalia ja mahdollistaa sen tasaisemman liikkeen.
HIWIN-ohjaimet

HIWIN-ohjaimilla on korkea tarkkuus ja luotettavuus, alhainen kitka ja helppo asennus. Ne ovat luotettavuuden synonyymi. Ohjainten asennusta runkoon valvovat asiantuntijat!
LEAN-kierteiset kiskot

Ne auttavat konetta kestämään kuormituksia vaaditulla nopeudella ja varmistavat portaalin tasaisen kulun. Kierukkakiskojen asennus runkoon tapahtuu asiantuntijoiden valvonnassa!

Ostuprotsess

Seadmete valik

Me aitame teil teha teie vajadustele vastava valiku.
Nõustamine ja arveldamine

Kooskõlastame seadmepaketi ja arvutame masina lõpliku maksumuse.
Maksmine

Täielikult, kui masin on laos. 50% ettemaks 50% tarne korral, kui masinat ei ole laos.
Me kontrollime masinat

Seadmed läbivad 3-etapilise kvaliteedikontrolli: tehases, meie laos ja enne teile saatmist.
Kohaletoimetamine või kogumine

Kas transpordifirma või te võtate masina meie laost kätte.
Seadmete paigaldamine

Me oleme siin, et aidata teid, kui vajate tuge

Laserpää sovellukseesi

Wattsan-metallileikkurit on varustettu suosittujen valmistajien, kuten Raytoolsin, BOCI:n ja Precitecin laserpäillä.

1. QBH-liitin

  Se on kuituoptisen kaapelin ja laserpään välinen yhdysside. Estää säteen kääntymisen ja suojaa siten laserlähdettä.
2. 2 ülemist kaitseklassi läätsed

  Teie esimene kaitseliin. See oluline läätsede duo kaitseb kallit sisemist optikat mustuse, pritsmete ja prahi eest. Tagab puhta valgusvihu kvaliteedi ja takistab saastumist, pikendades põhikomponentide eluiga ja vähendades hoolduskulusid.
1. Kollimaattorimoduuli

  Tarkoittaa lasersäteen kaventamista ja tasaamista. Tekee lasersäteen sopivaksi edelleen välitettäväksi fokusointimoduuliin. Ei pitäisi vaihtaa useammin kuin kerran vuodessa tai harvemmin.
2. Tarkennusmoduuli, jossa on asennonsäädin

  Muuttaa polttoväliä dynaamisesti käytön aikana syvien ja laadukkaiden leikkausten varmistamiseksi.
3. 2 alumist kaitseklassi läätsi

  Need läätsed kaitsevad operatsiooni ajal pritsmete ja suitsu eest. Need on lihtsalt ja odavalt asendatavad, kaitsevad fookusläätsi, tagades ühtlased ja täpsed lõiked ning säästes tuhandeid remondikuludelt.
1. Kokkupõrke kaitsesett

  BOCHU BLT6 kokkupõrke kaitsesett kaitseb teie võtmekomponenti, laserpead, kokkupõrke ja otsa kahjustuste eest, mis võivad tekkida materjali deformatsiooni või operaatori vea tõttu. See vähendab seisakuid ja tagab sujuva ja tulusa töö.
2. Veeküte

  Tagab täiusliku lõikekvaliteedi. Jahutab lisaks laserpea alumisi mooduleid, tagades stabiilse ja täpse lõikamise ning kaitstes ülekuumenemisest tingitud kahjustuste eest.

Kogemused entusiastlikelt blogijatelt

See lasergraveerija suudab graveerida ilma probleemideta. Kui kiire ja lihtne on toodete kohandamine!

Riccardo Muscarella
Masinal on täiuslikult tasane pind. See teeb korduva töö minu jaoks lihtsamaks!

Matteo Moras
Suurepärane töö tehtud vähem kui tunniga. Tänu CO2 lasermasina kiirusele.

Roberto D'Adago
Suurepärane töö tehtud vähem kui tunniga. Tänu CO2 lasermasina kiirusele.

Roberto D'Adago

Kaal:: 1500 kg

Tööala:: 1300x1300 mm

Masina suurus:: 2545 х 2834 х 2134 mm

Raam:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Kapi tüüpi kaitse:: Yes

Laseri võimsus:: up to 6000 W

Laserpea:: Raytools

Laseri tüüp:: Raycus/IPG

Z Mootori võimsus W:: 400 W

XY Mootori võimsus:: 750 W

Määrdesüsteem:: Automatic centralized, semi-automatic

Z-telje struktuur:: HIWIN Guides / Ball Screws

Ümberpaigutamise täpsus:: ±0.03 mm

Max liikumiskiirus:: 80 m/min

XY-telje struktuur:: HIWIN Guides/ Helical rack

Mootor X ja Y peal:: Delta

Lisagaas:: air, nitrogen, argon, Oxygen

Kõrgusandur:: Automatic capacitive

Max töökiirus:: Depends on the material

Lõppandurite tüüp:: Inductive

Tarkvara:: Raytools

Jõuelektrik:: Siemens

Kõrguse reguleerimise süsteem:: BCS100

Kontrollsüsteem:: Raytools XC3000S

Vastused küsimustele

Metalli lõikamiseks sobib kõige paremini fiiberoptiline laser, kuid selleks võib sobida ka spetsiaalselt varustatud suure võimsusega lasertoruga CO2 laser. Siiski tuleb meeles pidada, et CO2-laseriga lõikamisel on metalli paksus piiratud 1,5 mm-ga, fiiberoptilise laseriga aga kuni 25 mm.
Laserlõikamise tunni maksumus ei sõltu mitte ainult lasermasina võimsusest ja töökiirusest, vaid ka mitmetest muudest teguritest, nagu näiteks: masina operaatori kutseoskused, masina rentimise maksumus. tootmisruum, elektri maksumus ja tarbimine, materjali enda maksumus, praagi hulk ja masina seisakuaeg ning palju muud. Küsimusele laserlõikamise tunni maksumuse kohta üheselt vastamiseks on vaja kõiki neid parameetreid arvesse võtta.
Metalli pinnale kantakse fokuseeritud laserkiir, mille tulemusena see sulab, sulamaterjal puhutakse abigaasi abil lõiketsoonist välja.
Laserkiirguri võimsus sõltub töödeldava materjali paksusest ja soovitud töötlemiskiirusest. Näiteks 1 kW emitter lõikab 1 mm paksust roostevaba terast kiirusega 13 m/min ja 3 kW emitter lõikab sama materjali kiirusega umbes 35 m/min. Siin sõltub kõik eelarvest ja maksimaalse võimaliku võimsuse kasutamise otstarbekusest. Kuigi võib öelda, et tänapäeva konkurentsireaalsuses ei ole mõtet osta alla 1 kW võimsusega lasermasinat.
