Fibra de metal mașină de tăiat de tăiere WATTSAN 1313 A Cabină

Zona de lucru:: 1300x1300 mm
Putere laser:: up to 6000 W
Dimensiunea mașinii:: 2545 х 2834 х 2134 mm
Greutate:: 1500 kg
Max. viteza de miscare:: 80 m/min

Fiber Laser Metal Cutting Machine 1313 A Cabină

Protective cabin
Comutare rapidă a funcțiilor
Structură încadrată
Nu este necesară pretăierea
Precizie și viteză ridicate

Wattsan 1313 A Cabin Laser Metal Cutter

Wattsan 1313 A Cabin este un aparat compact și ușor de tăiat metalul cu laser, conceput pentru întreprinderile mici și în creștere. Cadrul său este fabricat din tuburi cu pereți groși, ceea ce îl face mai ușor decât seriile E, S și HARD, păstrând în același timp durabilitatea și performanța.

Echipat cu o cabină de siguranță complet închisă, asigură un mediu de lucru curat și sigur. Interiorul este prevăzut cu cărămizi refractare care acoperă patul și cărucioare extensibile pentru o protecție sporită și o manipulare ușoară a materialelor.

Cu o suprafață de lucru de 1300x1300 mm, mașina taie în mod fiabil oțel inoxidabil, oțel carbon, oțel zincat, cupru și aluminiu cu grosimea de până la 25 mm — 24/7, fără întrerupere.

Wattsan 1313 A Cabin oferă aceeași calitate Wattsan într-o formă mai compactă și mai accesibilă. Dimensiunile reduse și prețul mai mic o fac soluția ideală pentru atelierele care doresc tăierea metalelor la nivel profesional cu o investiție redusă.

Ajustați procesul de tăiere pentru producția dvs

Software-ul CYPCUT are controale simple orientate spre utilizator. Funcțiile implementate simplifică și optimizează foarte mult procesul de tăiere.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Tehnologia FLYCUT vă permite să determinați cea mai scurtă și mai eficientă traiectorie de tăiere, permițând tăierea rapidă a găurilor rotunde și dreptunghiulare din tablă cu grosimi de până la 1 mm. În acest caz, capul laser funcționează fără ridicare și coborâre, ceea ce asigură o viteză mare de lucru și economisește gaz. Acest mod este potrivit dacă fabricați sisteme de ventilație.
Împiedică topirea colțurilor și crește calitatea produselor fabricate datorită capului laser care se buclă la fiecare colț și nu se oprește. Colțurile obținute sunt clare și uniforme. Funcția RINGCUT este potrivită pentru lucrul cu materiale mai groase sau pentru tăierea produselor cu colțuri multiple unde precizia este importantă, de exemplu roți dințate, monograme, suveniruri etc.
Optimizarea profesionala a dispozitiei pieselor pe tabla potrivita pentru producerea produselor promotionale. Funcția NESTING permite așezarea pieselor pe foaie cât mai eficient și cât mai aproape una de cealaltă, astfel încât să nu existe goluri. Aceasta permite salvarea materialului.
Permite determinarea cu precizie a pozitiei foii in zona de lucru folosind trei puncte de referinta. Puteți pune materialul doar pe zona de lucru, specificați dimensiunile acestuia în program și mașina va face totul singură. Nu trebuie să puneți materialul perfect pe masă.
Este folosit pentru a introduce micro-articulații în calea de prelucrare, astfel încât piesele să nu aterizeze pe o parte. În acest caz, este ușor să îndepărtați piesele după tăiere. Acest lucru scutește capul de lucru de la ciocnirea pieselor în timpul funcționării. Această funcție permite producerea de piese mici pentru produse promoționale și suvenire fără a le pierde în zona de lucru.
Acest mod permite unirea liniilor care sunt apropiate unele de altele, adică unirea lor astfel încât capul laser să nu taie în același loc. Această funcție va îmbunătăți considerabil performanța și va reduce timpul de funcționare. Această funcție este potrivită pentru producția de masă, de exemplu, în timp ce se fabrică piese de prelucrat, produse promoționale și suveniruri etc.

Materials

– tăiere

Otel carbon
Oţel inoxidabil
Oțel galvanizat
Aluminiu
Cupru
Alamă
Titan

Fierăstraie pentru metal de la Wattsan — uitați de reparații și perioade de nefuncționare

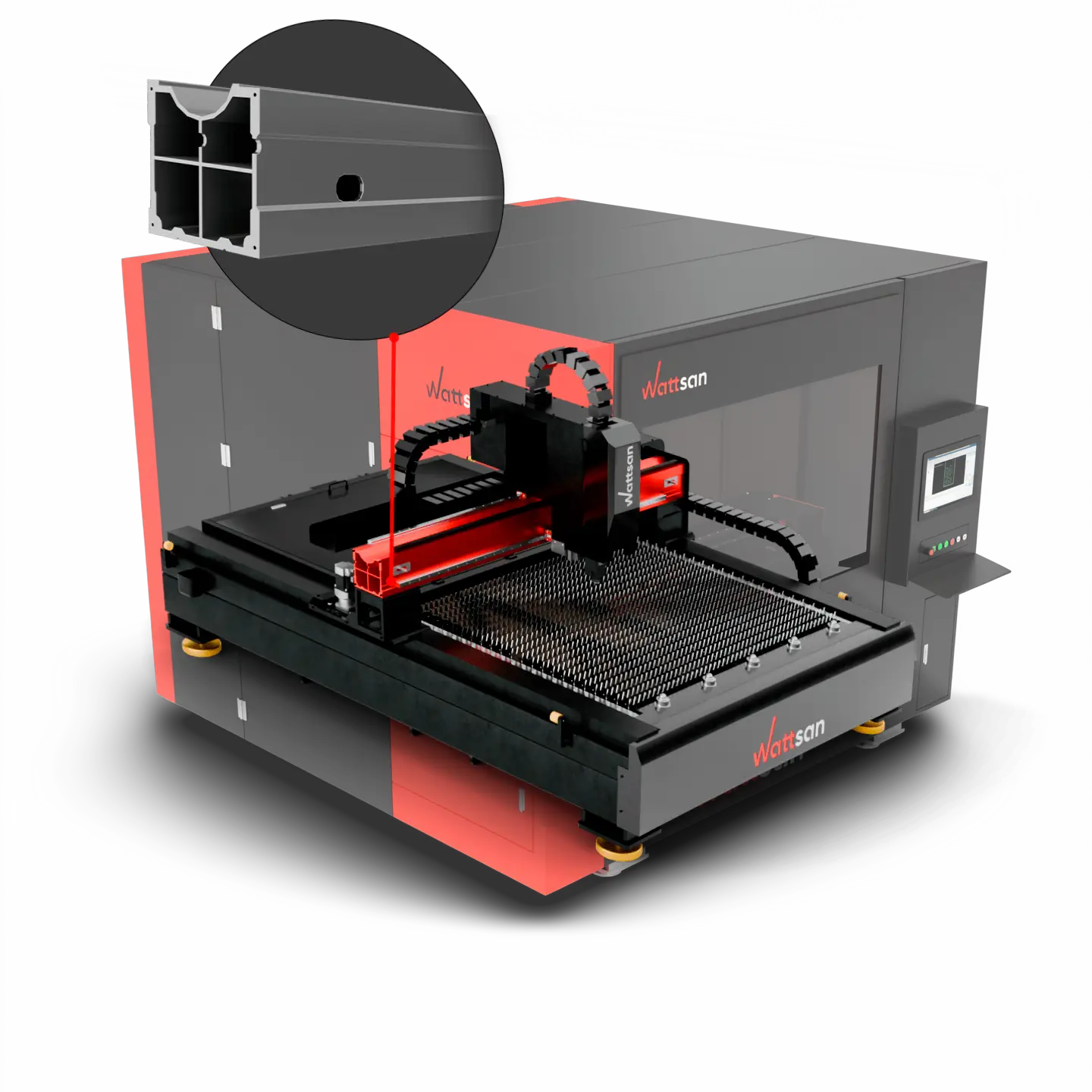

Manipularea eficientă a materialelor

Portalul este fabricat din aluminiu de aviație. Acesta oferă durabilitate ridicată, rigiditate, greutate redusă, rezistență la coroziune și oxidare, precum și o viteză mare de mișcare. Acest lucru ajută echipamentul să gestioneze sarcini grele și să prevină deformările. Toate acestea garantează o funcționare pe termen lung și fără probleme.

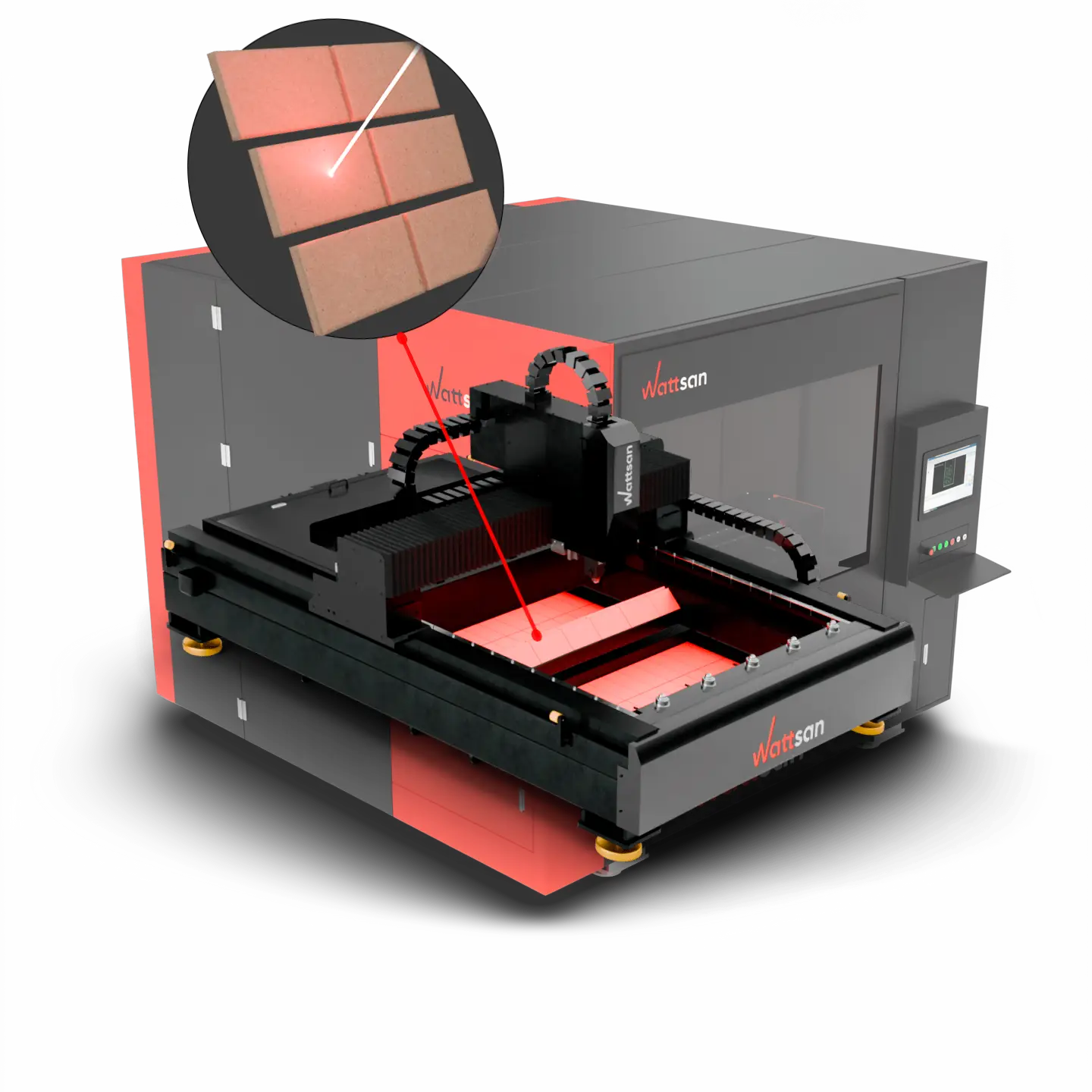

Protecție de nivel spațial pentru tăieturi impecabile

Părțile interioare ale patului și ale rulourilor sunt întărite cu cărămizi refractare. Acestea pot suporta temperaturi de până la 1720 °C, comparabile cu temperaturile care pot fi absorbite de naveta spațială care intră în atmosferă. Acest lucru este făcut pentru a elimina potențialul de deformare sau posibilitatea ca laserul să taie patul în sine.

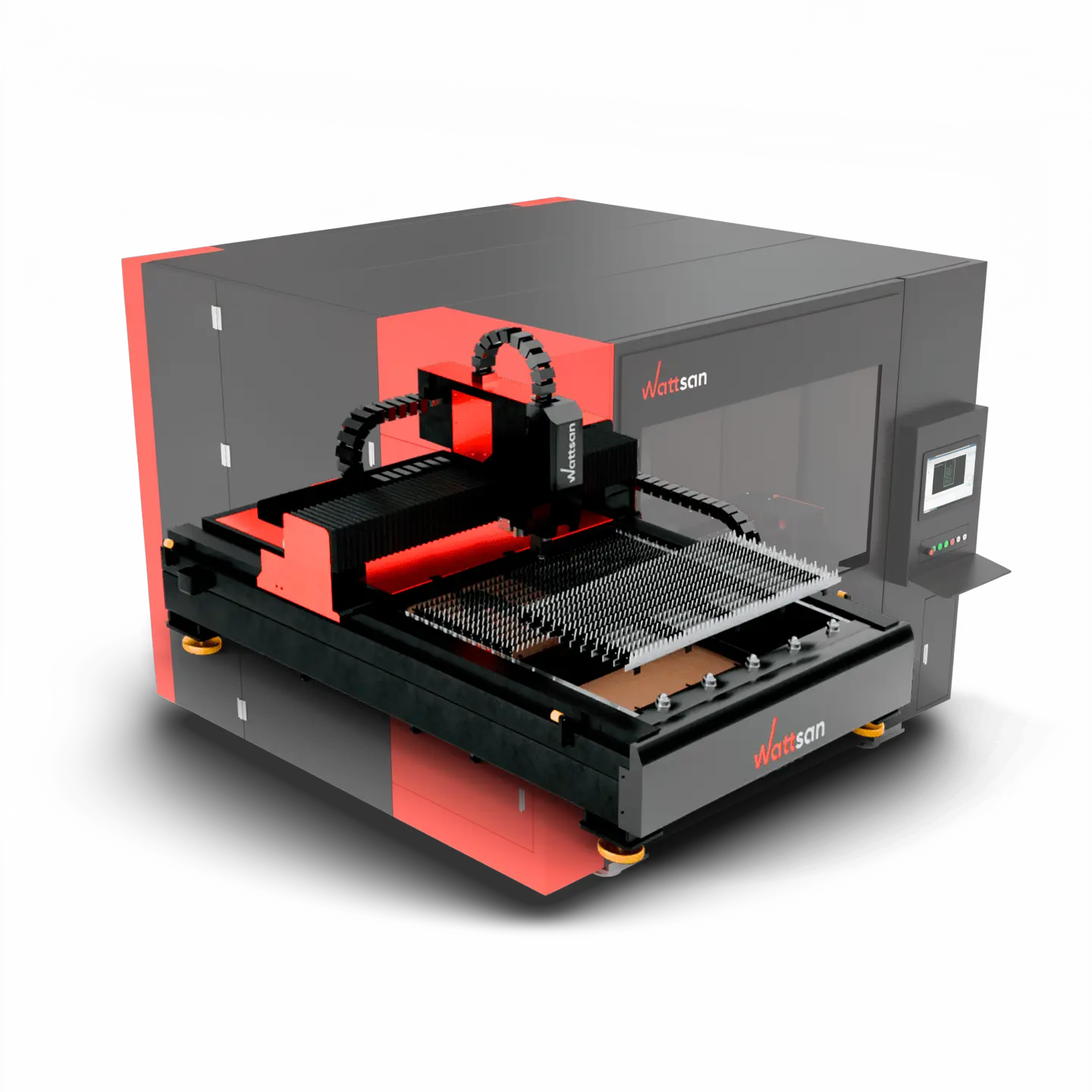

Separarea sarcinilor

Construcția modulară a acestei mașini este alcătuită din patru părți ale mesei. Aceasta oferă protecție împotriva efectelor termice. De asemenea, crește capacitatea de susținere. În cazul în care este necesară o schimbare, puteți înlocui cu ușurință doar partea necesară, nu întreaga masă.

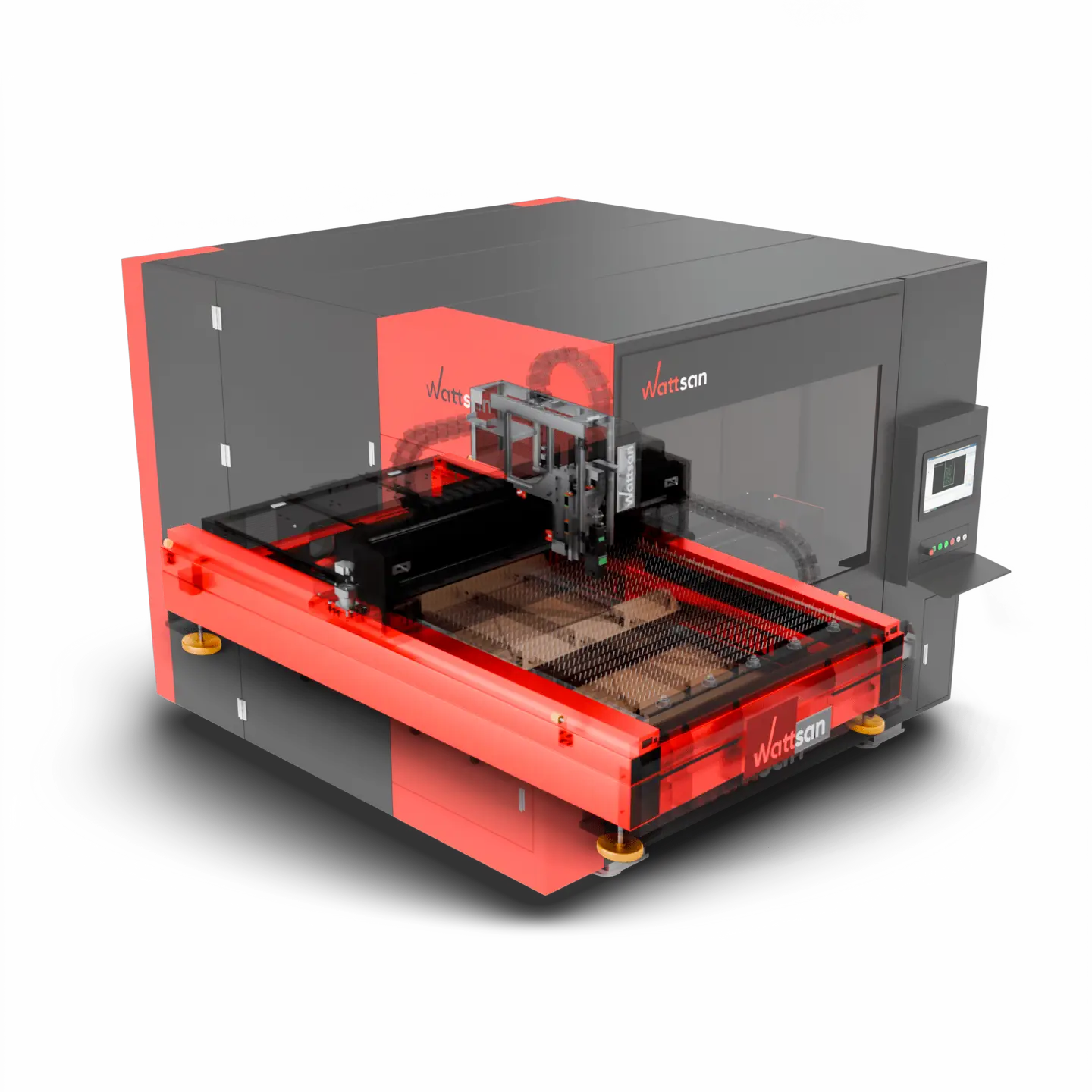

Ușor și stabil

Acest model are un pat inferior realizat din țevi profilate cu pereți groși. Acest lucru face structura mai ușoară, dar în același timp mai stabilă; cu cât este mai aproape de podea, cu atât stabilitatea este mai bună. Cadrul a fost supus, de asemenea, unui tratament termic și unei frezări robotizate, la fel ca toate celelalte cadre ale mașinilor Wattsan.

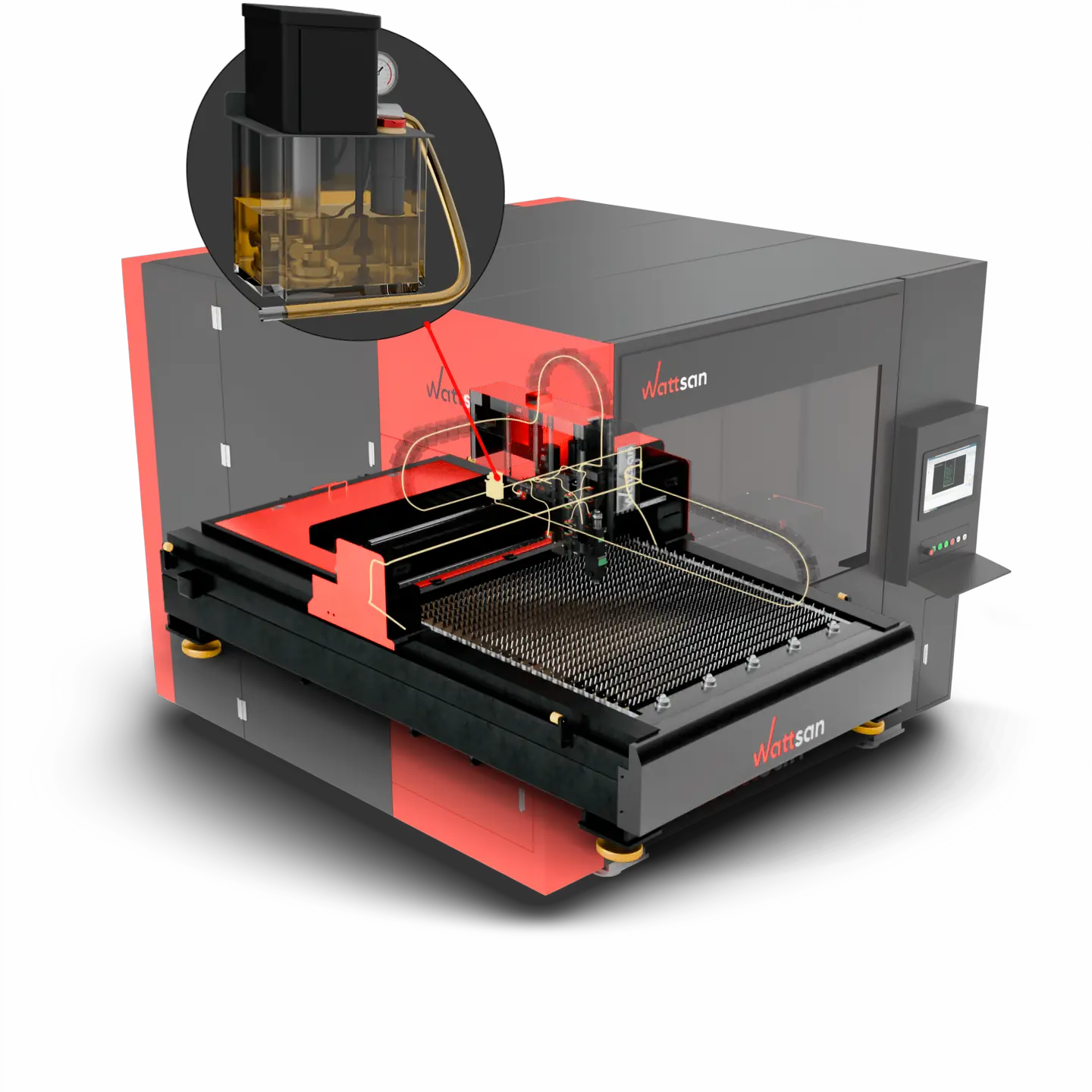

Protejați mașina împotriva uzurii

Modelul este echipat cu un sistem centralizat de lubrifiere automată pentru un plus de confort. Acesta se ocupă de toate piesele mobile la intervale regulate. Această tehnologie vă permite să vă preocupați doar de nivelul uleiului, prelungind în același timp durata de viață a mașinii. Există, de asemenea, o funcție specifică care alertează sistemul de control atunci când uleiul se epuizează.

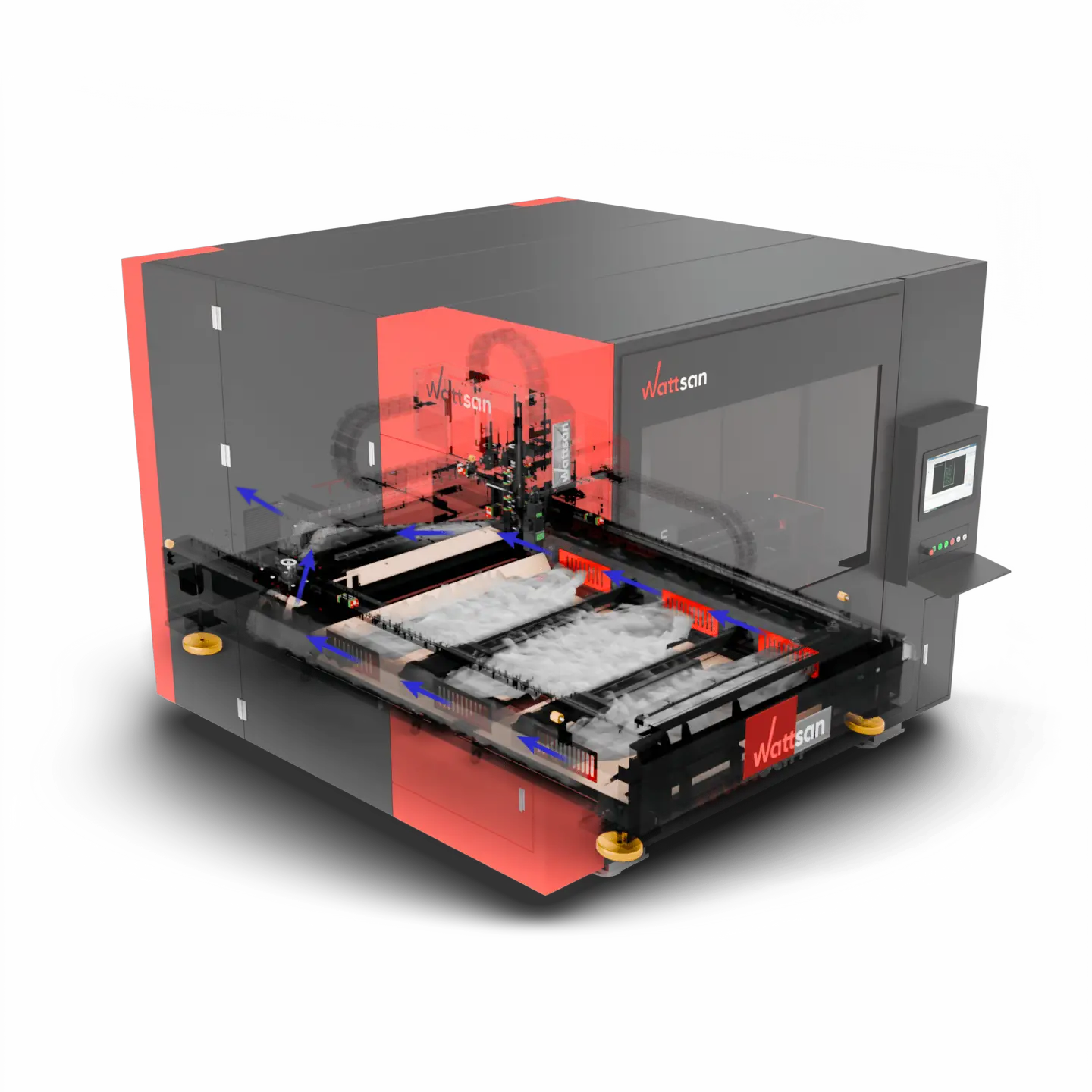

Îndepărtarea eficientă a prafului

Mașina are un cadru gol la bază, unde se află grile, trei pe partea stângă și trei pe partea dreaptă, prin care praful și gazul sunt eliminate cu ajutorul unei mașini de extracție situată la capătul sistemului. Acest lucru crește volumul de gaz și praf eliminat, menținând în același timp capacitatea totală a sistemului constantă.

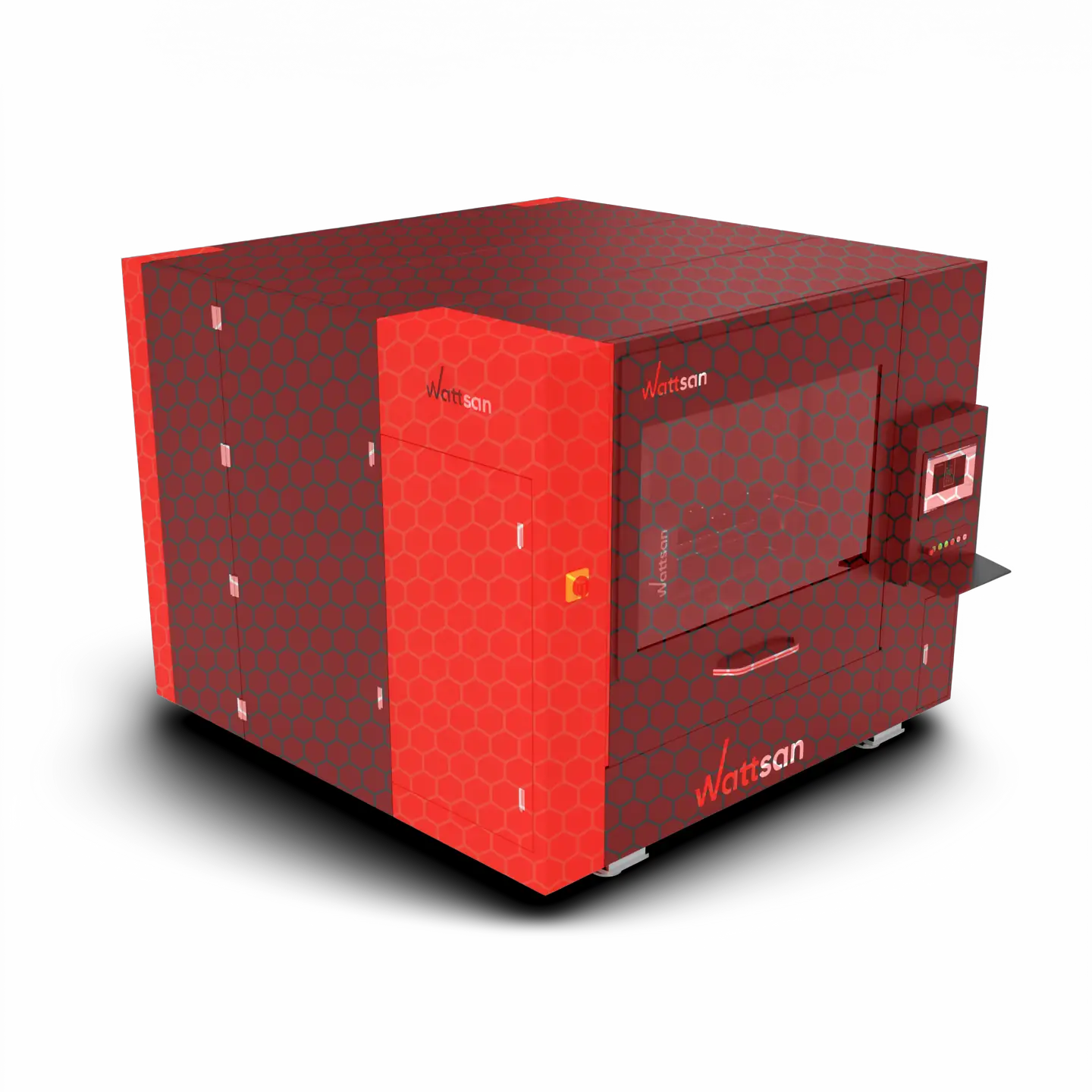

Cabină de siguranță

Mașina este complet închisă într-o cabină de protecție cu o ușă verticală electrică interactivă și o fereastră de vizualizare rezistentă la laser, certificată conform standardelor europene CE. Un sistem integrat de filtrare a aerului și de extracție a fumului asigură un mediu de lucru curat, sigur și fără obstacole.

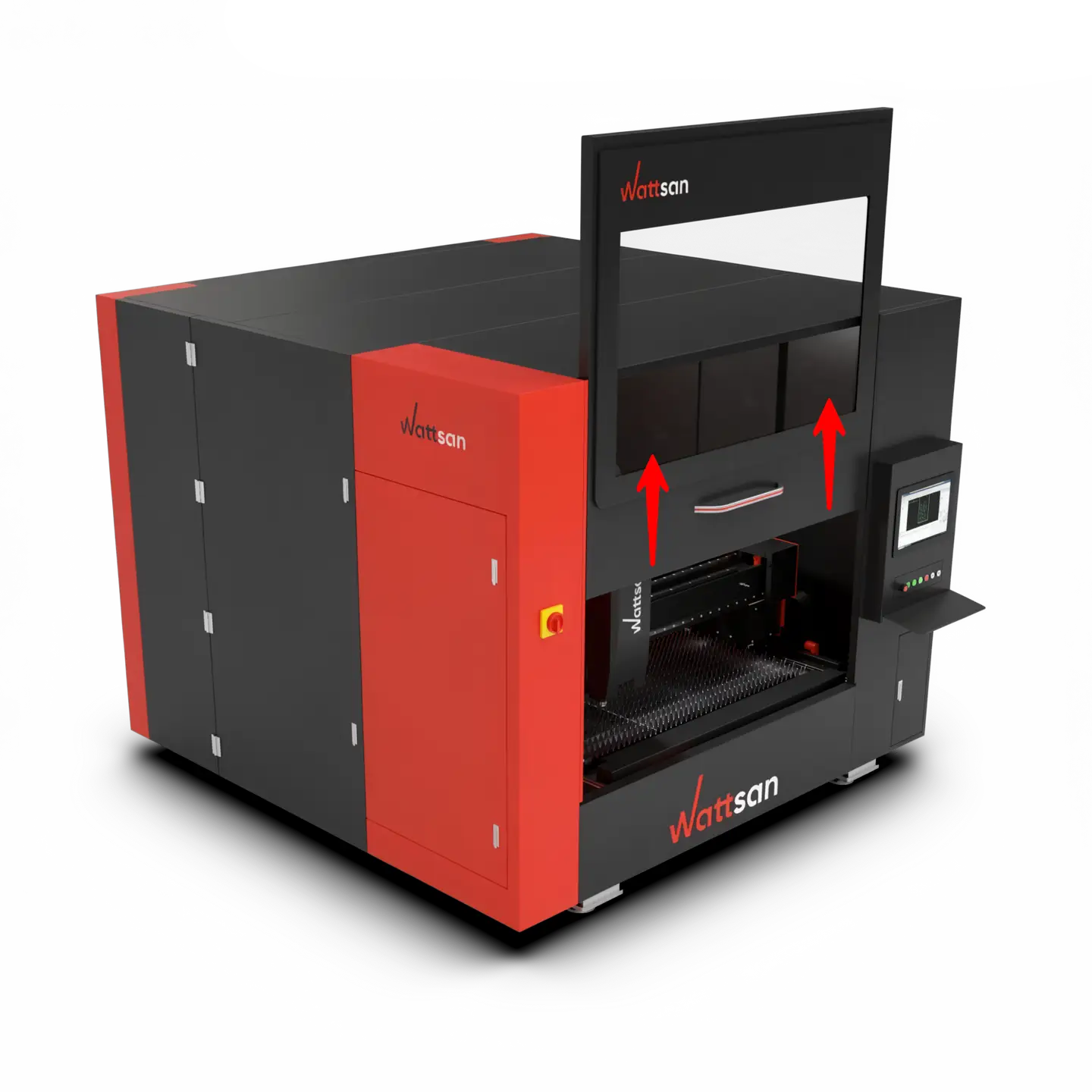

Design ergonomic

Concepută pentru a fi ușor de utilizat, cabina Wattsan 1313 A este dotată cu o ușă electrică cu ridicare verticală și un mâner confortabil cu prindere mărită. Acest lucru asigură o funcționare lină, fără efort și un control precis, chiar și în timpul ciclurilor lungi de producție.

Tabel comparativ

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Viteză (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Alama (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Sunt garantate echipamente de înaltă tehnologie și precizie verificată

Copertă de protecție

Acest lucru protejează servomotoarele MITSUBISHI, cutiile planetare SHIMPO și șinele de ghidare HIWIN de influențele externe.
Capac laser de protecție

Aceasta protejează principalele componente ale capului laser.
Sină cu fire

Autobuzul vă permite să depozitați cabluri electrice pentru deplasarea portalului.
Lant de protectie pentru fibra de sticla

Lanțul protejează cablul de fibră optică și firele pentru capul laser.
Senzor de presiune

Aceasta controlează și reglează presiunea gazului pentru capul laser.
Rulmenți HIWIN

Capul laser este miscat de rulmenti Hiwin. Oferă funcționare lină, capacitate mare de încărcare și zgomot redus.
Servomotoare MITSUBISHI

Servomotoarele MITSUBISHI au dimensiuni mai mici, durată dublă, vibrații minime, angrenaje de până la 2G, înlocuire și întreținere ușoară.
Cutii de viteze planetare SHIMPO

Cutiile de viteze planetare SHIMPO convertesc cuplul de la servomotor și îl transmit angrenajului oblic care antrenează portalul și îl ajută să se miște fără probleme.
Ghiduri HIWIN

Ghidajele HIWIN au precizie și fiabilitate ridicate, frecare scăzută și instalare ușoară. Ele sunt sinonime cu „fiabilitatea”. Ghidajele șinei vor fi instalate pe cadru sub supraveghere de specialitate!
Rafturi elicoidale LEAN

Ajutați mașina să reziste la sarcini la viteza necesară și asigurați o mișcare lină a portalului. Rafturile elicoidale vor fi instalate pe cadru sub supraveghere de specialitate!

Procedura de achizitie

Selectarea echipamentului

Vă asistăm să alegeți o mașină care să corespundă nevoilor dvs.
Trimiterea facturii

Suntem de acord asupra setului complet al mașinii și trimitem factura cu costul final al echipamentului.
Payment

Complet dacă mașina este în stoc. 50% în avans 50% la livrare dacă aparatul nu este în stoc.
Verificăm mașina

Controlul calității în 3 etape: la fabrica Wattsan, la depozitul nostru din Olanda, înainte de livrare.
Livrare sau ridicare

Fie o companie de transport, fie ridicați mașina din depozitul nostru.
Echipament de lansare

Suntem aici pentru a vă ajuta oricând aveți nevoie de sprijin.

Cap laser pentru sarcinile tale

Frezele de metal Wattsan sunt echipate cu capete laser de la producători populari precum Raytools, BOCI și Precitec.

1. Conector QBH

  Este legătura dintre cablul de fibră optică și capul laserului. Împiedică întoarcerea fasciculului, protejând astfel sursa laserului.
2. 2 lentile de protecție superioare

  Prima linie de apărare. Acest duo esențial de lentile protejează componentele optice interne scumpe de murdărie, stropi și resturi. Asigură o calitate pură a fasciculului și previne contaminarea, prelungind durata de viață a componentelor principale și reducând costurile de întreținere.
1. Modul colimator

  Este utilizat pentru îngustarea și reglarea fasciculului laser. Face ca fasciculul laser să fie adecvat pentru transmiterea ulterioară către modulul de focalizare. Nu trebuie înlocuit mai mult sau mai puțin de o dată pe an.
2. Modul de focalizare cu controler de poziție

  Reglează dinamic distanța focală în timpul funcționării pentru a asigura tăieturi profunde și de calitate.
3. 2 lentile de protecție inferioare

  Aceste lentile preiau cea mai mare parte a stropilor și fumului în timpul funcționării. Ușor și accesibil de înlocuit, acestea protejează lentila de focalizare, garantând tăieturi consistente și de înaltă precizie și economisind mii de euro pe reparații.
1. Set de protecție împotriva coliziunilor

  Kitul anti-coliziune BOCHU BLT6 protejează componenta cheie, capul laser, împotriva coliziunilor și deteriorării vârfului cauzate de deformarea materialului sau de erori ale operatorului. Reduce timpul de nefuncționare și asigură o funcționare lină și profitabilă.
2. Inel de răcire cu apă

  Asigură o calitate perfectă a tăierii. Răcește suplimentar modulele inferioare ale capului laser, asigurând o tăiere stabilă și precisă și protejând împotriva deteriorării cauzate de supraîncălzire.

Experiențe de la bloggeri entuziaști

Acest gravator laser poate grava fără nicio problemă. Cât de rapid și ușor este să personalizezi produsele!

Riccardo Muscarella
Mașina are o suprafață perfect plată. Acest lucru îmi face munca repetitivă mai ușoară!

Matteo Moras
O treabă excelentă realizată în mai puțin de o oră. Mulțumită vitezei mașinii cu laser CO2.

Roberto D'Adago
Acest model este grozav, iar precizia laserului este incredibilă, la fel de ascuțită ca un brici!

Roger Jungo

Greutate:: 1500 kg

Zona de lucru:: 1300x1300 mm

Dimensiunea mașinii:: 2545 х 2834 х 2134 mm

Cadru:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Protecție de tip dulap:: Yes

Putere laser:: up to 6000 W

Cap laser:: Raytools

Tip laser:: Raycus/IPG

Z Puterea motorului W:: 400 W

Puterea motorului XY:: 750 W

Sistem de unsoare:: Automatic centralized, semi-automatic

Structura axei Z:: HIWIN Guides / Ball Screws

Precizia repoziționării:: ±0.03 mm

Max. viteza de miscare:: 80 m/min

Structura axei XY:: HIWIN Guides/ Helical rack

Motor pe X și Y:: Delta

Gaz suplimentar:: air, nitrogen, argon, Oxygen

Senzor de înălțime:: Automatic capacitive

Max. viteza de lucru:: Depends on the material

Tipul de senzori de capăt:: Inductive

Software:: Raytools

Putere electrică:: Siemens

Sistem de control al înălțimii:: BCS100

Sistem de control:: Raytools XC3000S

Întreabă întrebări

Un laser cu fibră optică este cel mai potrivit pentru tăierea metalului, dar un laser CO2 special echipat cu un tub laser de mare putere poate fi, de asemenea, potrivit în acest scop. Cu toate acestea, trebuie avut în vedere faptul că grosimea metalului pentru tăierea cu un laser CO2 este limitată la 1,5 mm, în timp ce un laser cu fibră optică este capabil să taie până la 25 mm.
Costul unei ore de tăiere cu laser depinde nu numai de puterea mașinii laser și de viteza de funcționare a acesteia, ci și de o serie de alți factori, cum ar fi: abilitățile profesionale ale operatorului mașinii, costul închirierii unui camera de producție, costul și consumul de energie electrică, costul materialului în sine, cantitatea de deșeuri și timpul de nefuncționare al mașinii și multe altele. Pentru a răspunde fără ambiguitate la întrebarea despre costul unei ore de tăiere cu laser, este necesar să luați în considerare toți acești parametri.
Un fascicul laser focalizat este aplicat pe suprafața metalului, în urma căruia se topește, materialul topit este suflat din zona de tăiere cu ajutorul unui gaz auxiliar.
Puterea emițătorului laser depinde de grosimea materialului de prelucrat și de viteza de procesare dorită. De exemplu, un emițător de 1 kW va tăia oțel inoxidabil de 1 mm grosime cu o viteză de 13 m/min, iar un emițător de 3 kW va tăia același material la o viteză de aproximativ 35 m/min. Aici totul depinde de buget și de oportunitatea utilizării capacității maxime posibile. Deși se poate spune că în realitățile competitive de astăzi nu are sens să cumperi o mașină laser cu o putere mai mică de 1 kW.
