Fiber Metal Leikkauskone WATTSAN 1313 A Mökki

Työ alue:: 1300x1300 mm
Laser teho:: up to 6000 W
Koneen koko:: 2545 х 2834 х 2134 mm
Paino:: 1500 kg
Max. liikenopeus:: 80 m/min

Kuitulaser metallien leikkauskone 1313 A Cabin

Protective cabin
Toiminnon nopea vaihtaminen
Kehystetty rakenne
Ei esileikkausta
Korkea tarkkuus ja nopeus

Wattsan 1313 A Cabin -laserleikkuri

Wattsan 1313 A Cabin on kompakti ja kevyt laserleikkuri, joka on suunniteltu pienille ja kasvaville yrityksille. Sen runko on valmistettu paksuseinämäisistä putkista, mikä tekee siitä kevyemmän kuin E-, S- ja HARD-sarjat, mutta säilyttää sen kestävyyden ja suorituskyvyn.

Se on varustettu täysin suljetulla turvakabiinilla, joka takaa puhtaan ja turvallisen työympäristön. Sisätilassa on tulenkestävät tiilet, jotka peittävät alustan, sekä ulosvedettävät kärryt, jotka parantavat suojausta ja helpottavat materiaalien käsittelyä.

Koneen työalue on 1300 x 1300 mm, ja se leikkaa luotettavasti ruostumatonta terästä, hiiliterästä, galvanoitua terästä, kuparia ja alumiinia, joiden paksuus on enintään 25 mm – keskeytyksettä ympäri vuorokauden.

Wattsan 1313 A Cabin tarjoaa saman Wattsan-laadun kompaktimmassa ja edullisemmassa muodossa. Sen pienempi jalanjälki ja edullisempi hinta tekevät siitä ihanteellisen lähtötason ratkaisun työpajoille, jotka haluavat ammattitason metallinleikkausta pienemmällä investoinnilla.

Räätälöi leikkausprosessi tuotantoa varten

CYPCUT-ohjelmistossa on yksinkertaiset, käyttäjälähtöiset hallintalaitteet. Ohjelmassa on toimintoja, jotka yksinkertaistavat ja optimoivat leikkausprosessia huomattavasti.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tekniikan avulla voidaan määrittää lyhin ja tehokkain leikkausreitti, mikä helpottaa pyöreiden ja suorakulmaisten reikien nopeaa leikkaamista ohuisiin, jopa 1 mm:n paksuisiin ohutlevyihin. Laserpää toimii ilman nostamista tai laskemista, mikä antaa suuren nopeuden ja säästää kaasua. Tämä tila sopii, jos valmistat ilmanvaihtojärjestelmiä.
Estää kulmien sulamisen ja parantaa tuotteen laatua, koska laserpää muodostaa silmukan jokaiseen kulmaan eikä pysähdy. Saadaan puhtaat ja tasaiset kulmat. RINGCUT-toiminto soveltuu paksummille materiaaleille tai sellaisten tuotteiden leikkaamiseen, joissa on useita kulmia ja joissa tarkkuus on tärkeää, esim. hammaspyörät, monogrammien ja tuuliviirien valaminen, matkamuistot jne.
Ammattimainen optimointi osien sijoittelusta arkille, joka soveltuu mainostuotteiden valmistukseen. NESTING-toiminnon avulla voit sijoittaa osat arkille mahdollisimman tehokkaasti ja mahdollisimman lähelle toisiaan niin, ettei aukkoja jää. Tämä säästää materiaalia.
Sen avulla voit määrittää arkin sijainnin työalueella tarkasti kolmen vertailupisteen avulla. Riittää, että asetat materiaalin työalueelle, määrität sen mitat ohjelmassa, ja sitten kone tekee kaiken itse. Sinun ei tarvitse asettaa materiaalia täysin tasaisesti pöydälle.
Sitä käytetään mikroliitosten asettamiseen työstöradalle, jotta osat eivät seiso reunoilla. Osat on helppo hakea takaisin leikkauksen jälkeen. Tämä säästää työstöpäätä törmäämästä osiin työstön aikana. Tämän toiminnon avulla voit valmistaa pieniä osia mainos- ja matkamuistotuotteisiin menettämättä niitä työstökentälle.
Tämän toiminnon avulla voit yhdistää lähellä toisiaan olevia viivoja, eli se yhdistää ne niin, että laserpää ei leikkaa samasta kohdasta. Tämä ominaisuus parantaa huomattavasti tuottavuutta ja lyhentää toiminta-aikaa. Tämä toiminto soveltuu massatuotantoon, kuten aihioiden, mainos- ja matkamuistotuotteiden jne. valmistukseen.

Materials

– leikkaus

Hiiliteräs
Ruostumaton teräs
Sinkitty teräs
Alumiini
Kupari
Messinki
Titaani

Wattsan metallileikkurit – unohda korjaukset ja seisokit

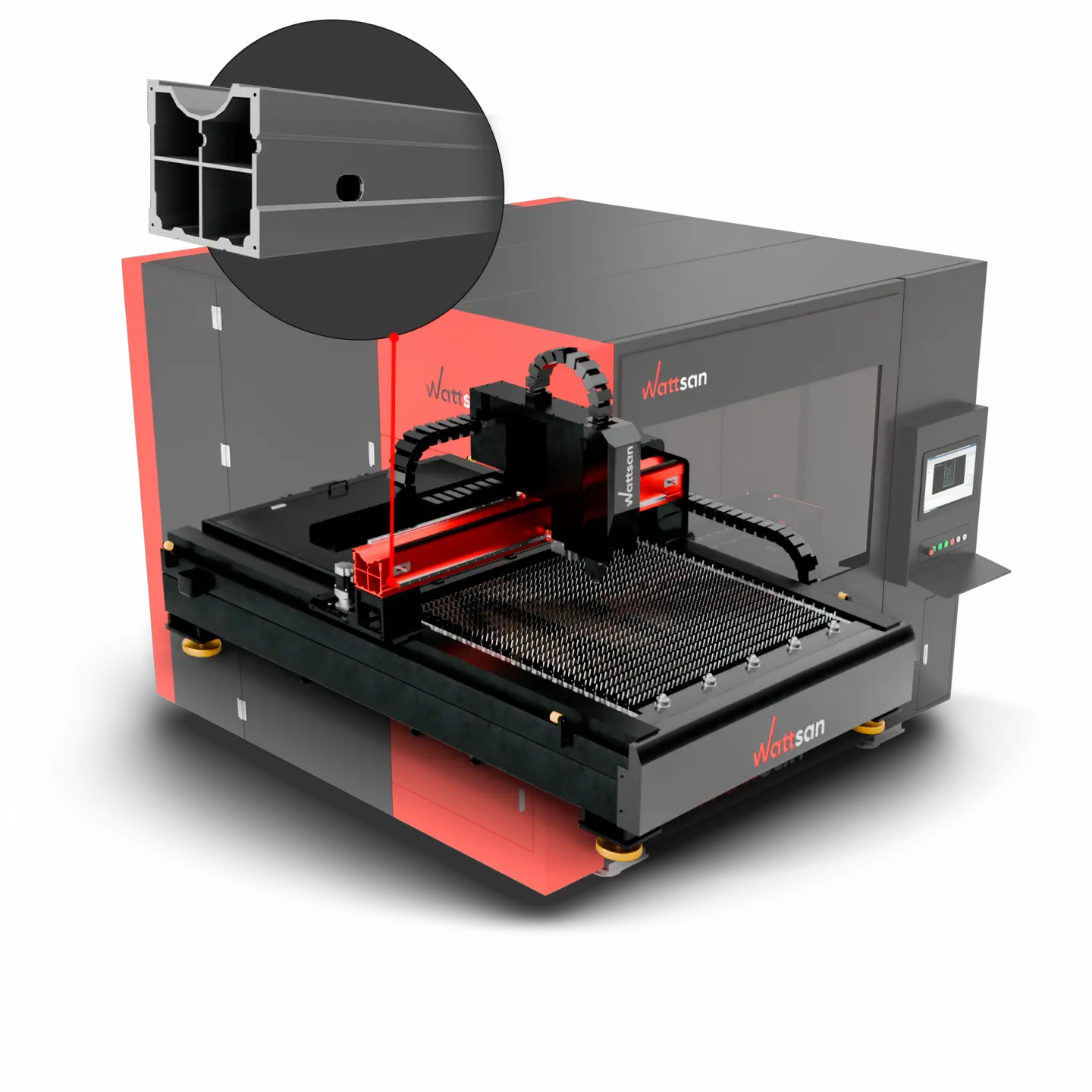

Tehokas materiaalinkäsittely

Gantry on valmistettu ilmailualumiinista. Se tarjoaa korkean kestävyyden, jäykkyyden, keveyden, korroosion- ja hapettumiskestävyyden sekä nopean liikkeen. Tämä auttaa laitteita käsittelemään raskaita kuormia ja estämään muodonmuutoksia. Kaikki tämä takaa pitkäaikaisen ja ongelmattoman toiminnan.

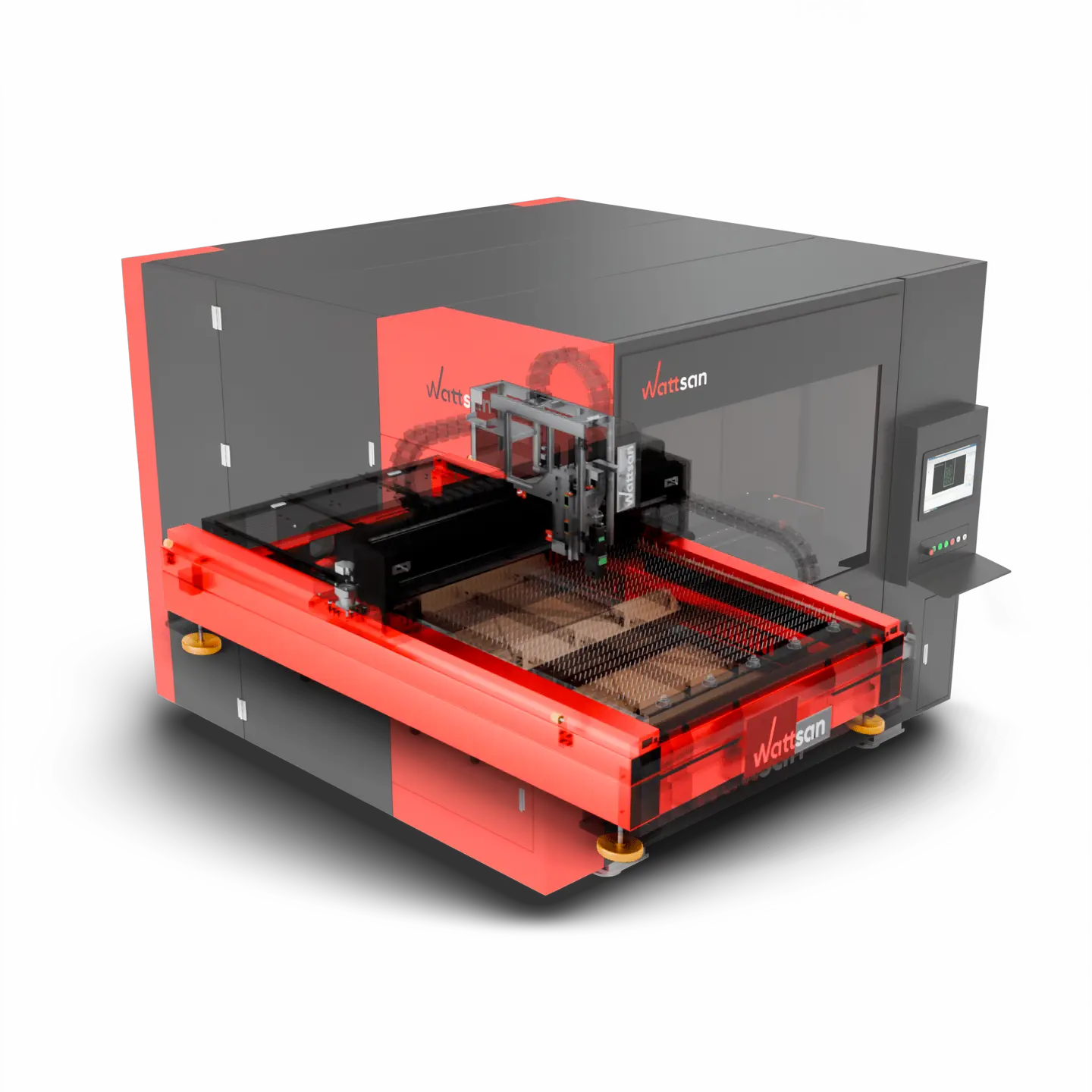

Avaruustason suojaus virheettömiä leikkauksia varten

Sängyn sisäosat ja ulosvedettävät verhot on vahvistettu tulenkestävillä tiileillä. Ne kestävät jopa 1720 °C:n lämpötiloja, mikä on verrattavissa avaruussukkulan ilmakehään saapuessa kestämään lämpötilaan. Tämä on tehty, jotta vältetään muodonmuutokset tai mahdollisuus, että laser leikkaa sängyn läpi.

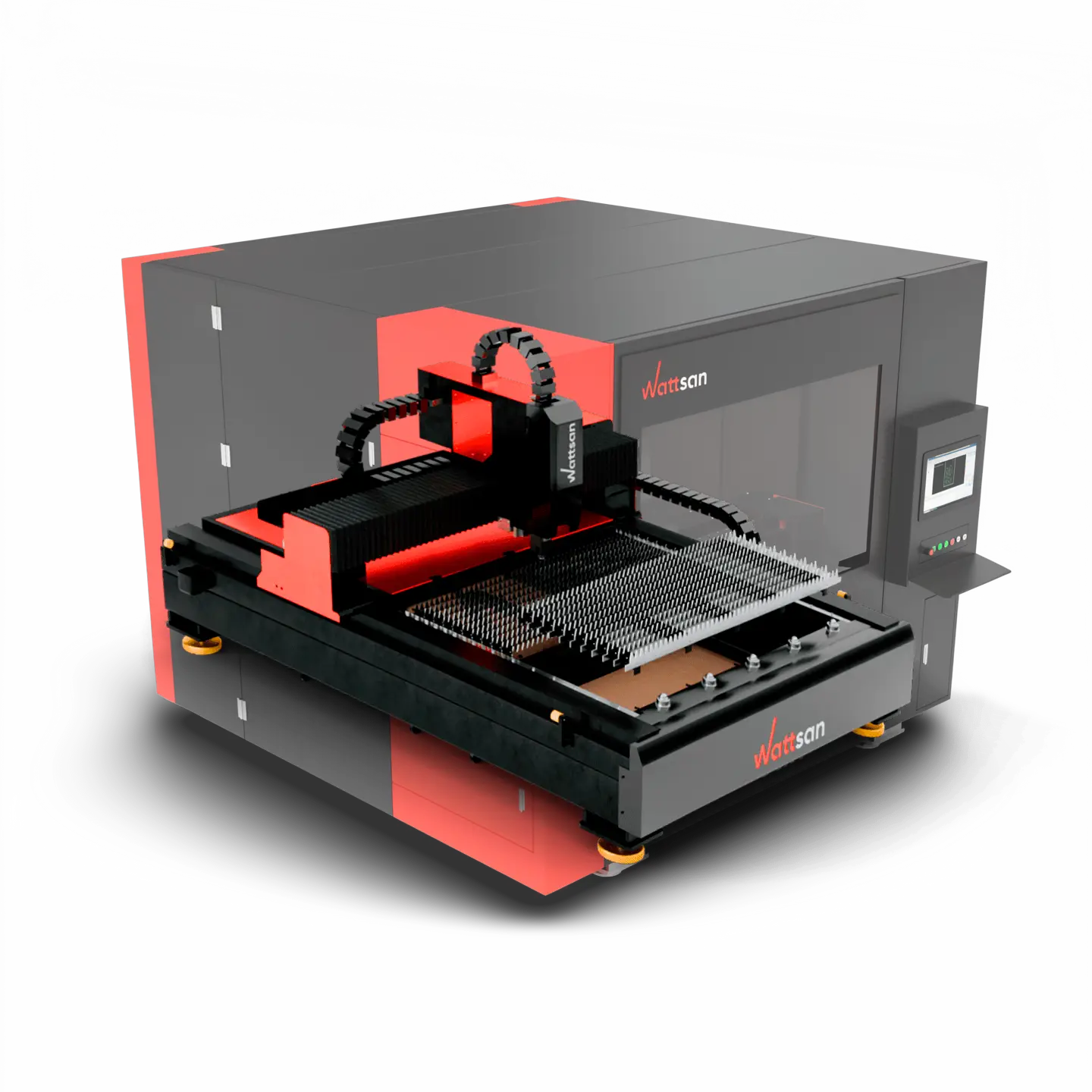

Tehtävien eriyttäminen

Neljä pöytäosaa muodostavat tämän koneen modulaarisen rakenteen. Se suojaa lämpövaikutuksilta. Lisäksi se lisää kestävyyttä. Jos muutoksia on tarpeen tehdä, voit vaihtaa helposti vain tarvittavan osan, ei koko pöytää.
Kevyt ja vakaa

Tässä mallissa on paksuseinämäisistä profiiliputkista valmistettu alempi sänky. Tämä tekee rakenteesta kevyemmän mutta samalla vakaamman; mitä lähempänä lattiaa, sitä parempi vakaus. Runko on myös lämpökäsitelty ja robotilla jyrsitty, kuten kaikki muutkin Wattsan-koneiden rungot.

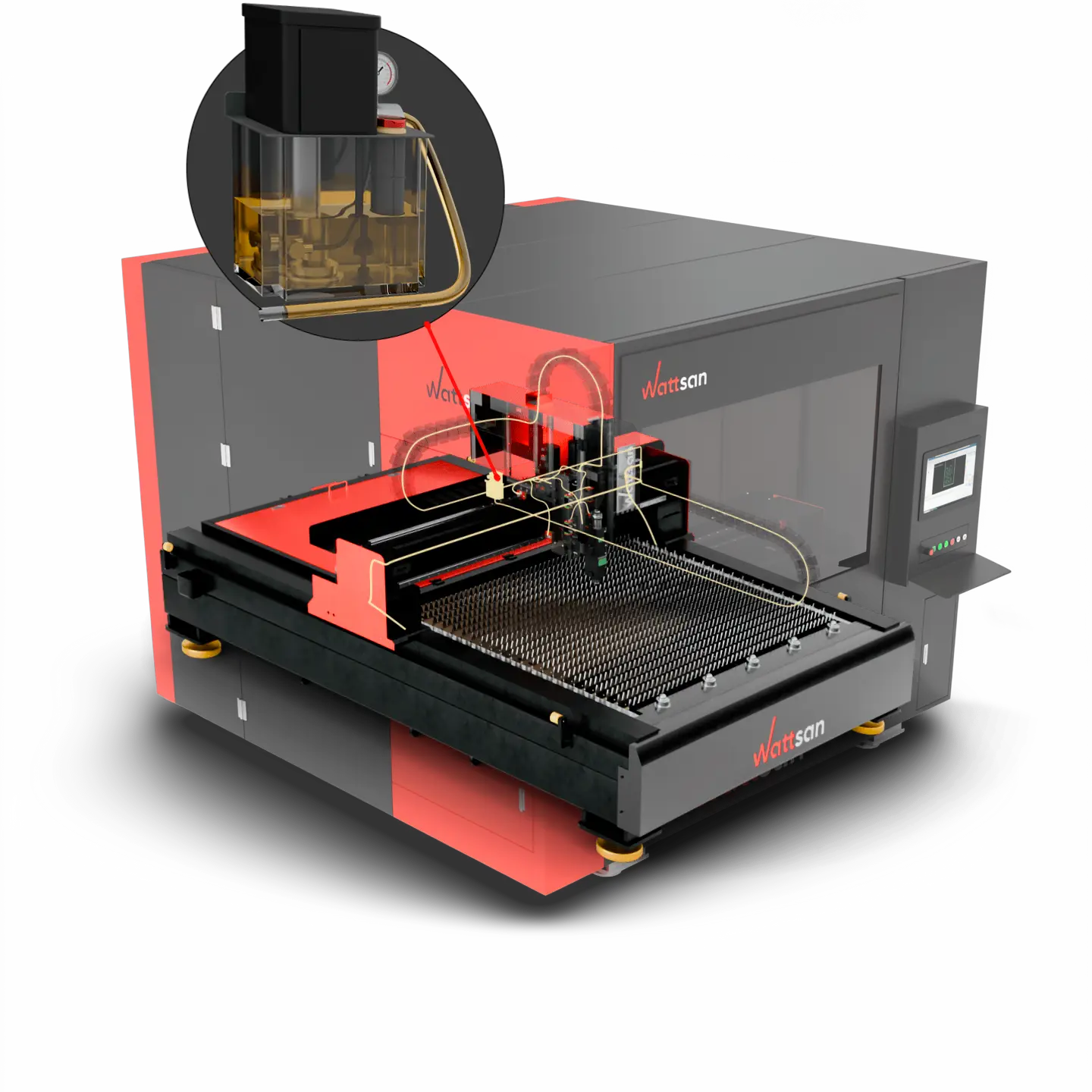

Suojaa kone kulumiselta

Malli on varustettu keskitetyllä automaattisella voitelujärjestelmällä, joka lisää käyttömukavuutta. Se huolehtii kaikista liikkuvista osista säännöllisin väliajoin. Tämän tekniikan ansiosta sinun tarvitsee huolehtia vain öljymäärästä, ja samalla koneen käyttöikä pitenee. Laitteessa on myös erityinen ominaisuus, joka hälyttää ohjausjärjestelmää, kun öljy loppuu.

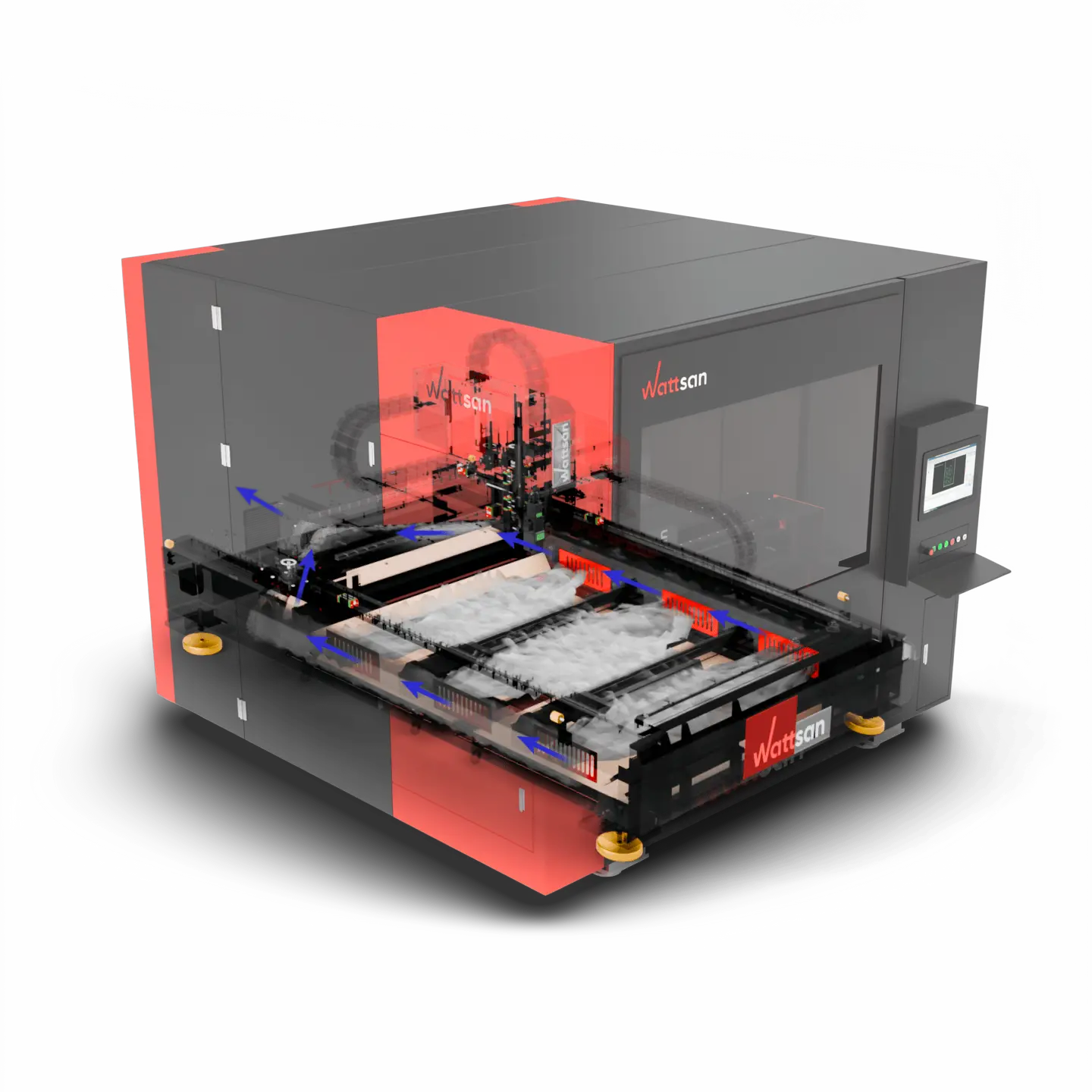

Tehokas pölynpoisto

Koneen pohjassa on ontto runko, jossa on kolme ritilää vasemmalla ja oikealla puolella. Niiden läpi pöly ja kaasu poistetaan järjestelmän päässä olevalla imukoneella. Tämä lisää poistettavan kaasun ja pölyn määrää pitäen järjestelmän kokonaiskapasiteetin vakiona.

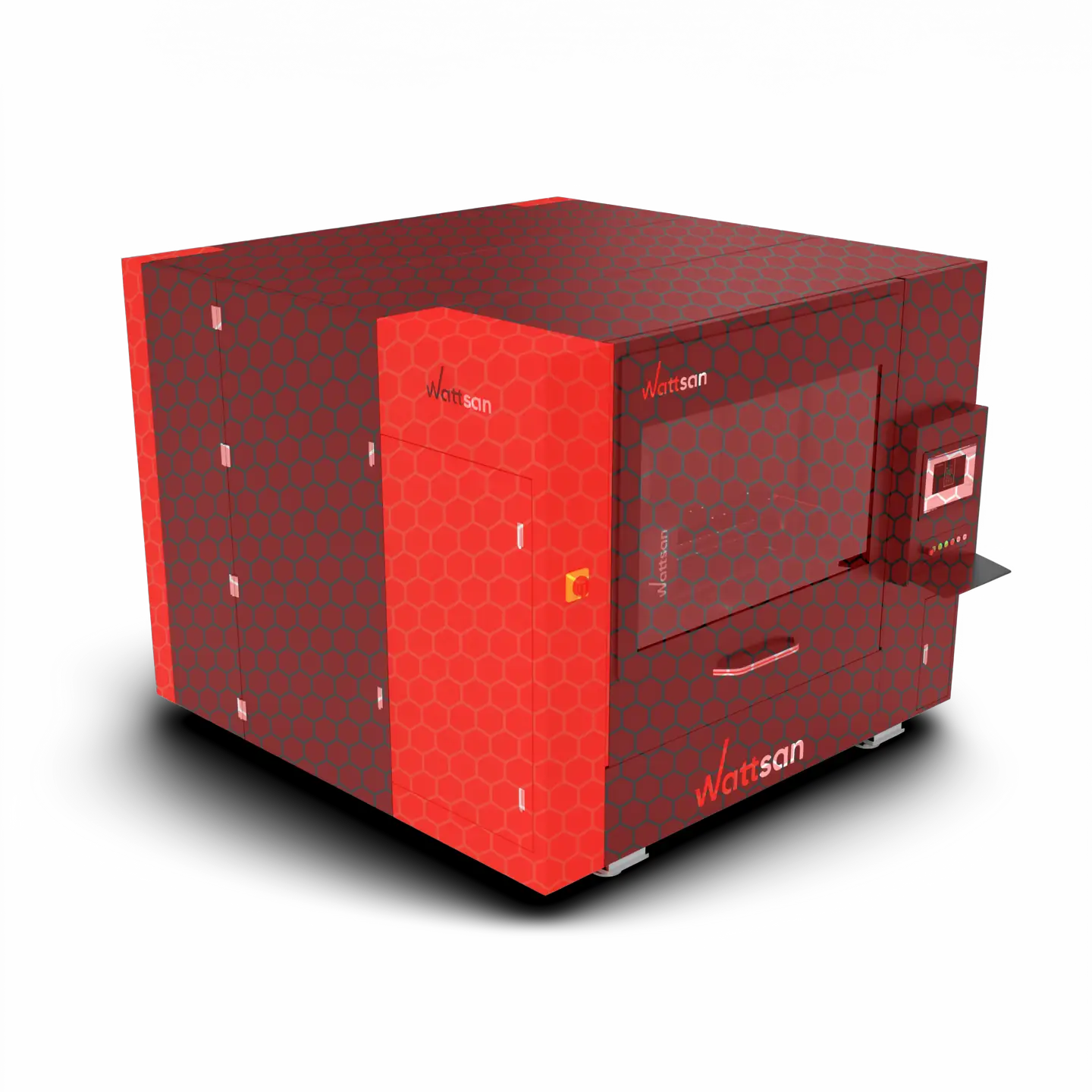

Turvakoppi

Kone on täysin suljettu suojakoppiin, jossa on interaktiivinen sähköinen pystysuora ovi ja laserille kestävä katseluikkuna, joka on sertifioitu eurooppalaisten CE-standardien mukaisesti. Integroitu ilmanpuhdistus- ja savunpoistojärjestelmä takaa puhtaan, turvallisen ja esteettömän työympäristön.

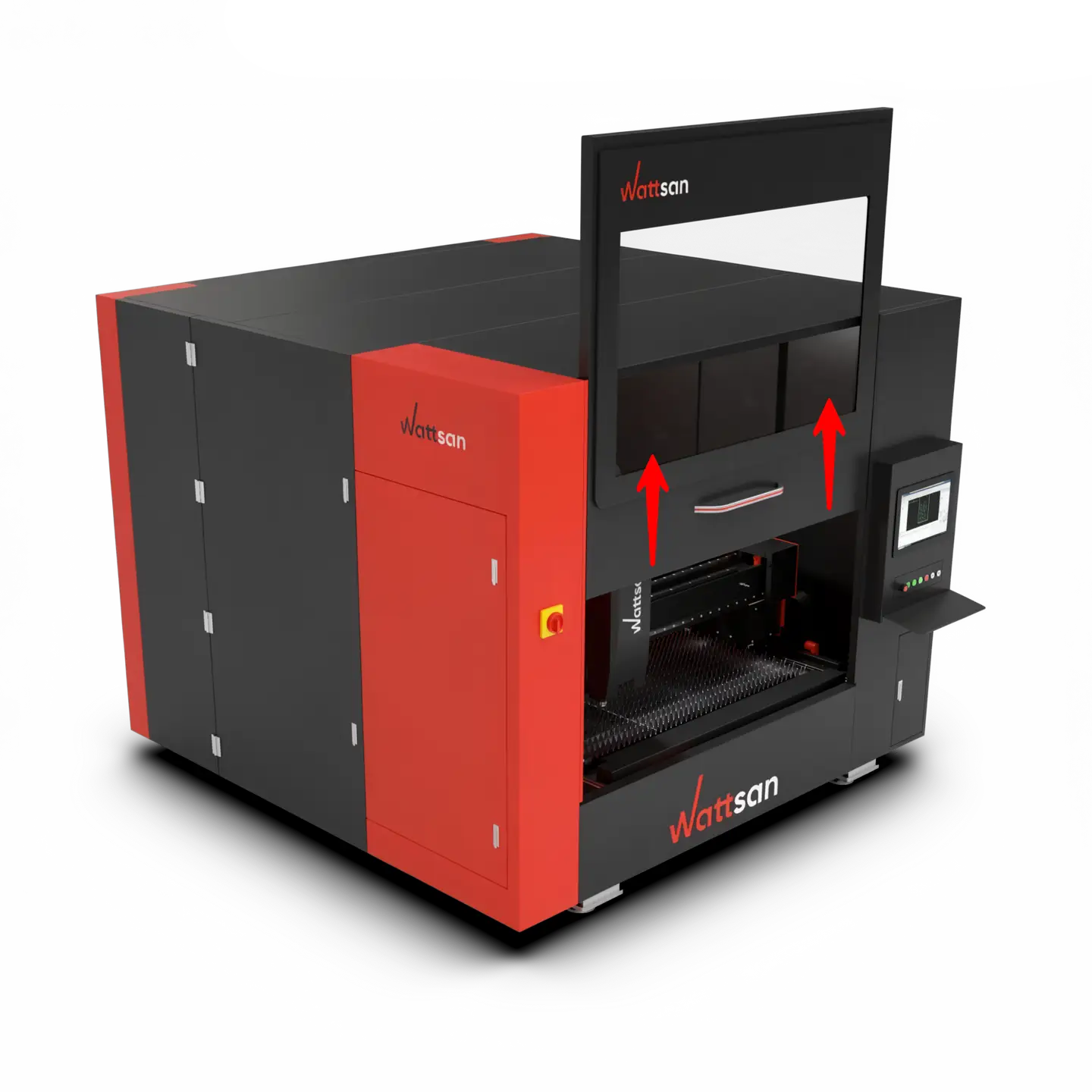

Ergonominen muotoilu

Helppokäyttöiseksi suunnitellussa Wattsan 1313 A Cabin -mallissa on sähköinen pystysuora nostoviuluovi ja mukava kahva, jossa on suurennettu otepinta. Tämä takaa sujuvan, vaivattoman käytön ja tarkan hallinnan – myös pitkien tuotantosykleiden aikana.

Vertailu Taulukko

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Nopeus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messinki (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Garanteeritud kõrgtehnoloogilised seadmed ja täpne täpsus

Kaitsekate

Kaitseb MITSUBISHI servomootoreid, SHIMPO planetaarrattaid ja HIWINi juhtseadmeid välismõjude eest.
Laseripea kaitsekate

Kaitseb laserpea põhikomponente.
Rööbas koos juhtmetega

Rööbas hoiab portaali liikumise elektrikaablid puutumatuna.
Kaitsekett kiudoptika jaoks

Kett kaitseb kiudoptilist kaablit ja laserpea juhtmeid.
Rõhuandur

Kontrollib ja reguleerib laserpea gaasirõhku.
HIWIN laagrid

Laseripea liigub Hiwini laagrite abil. Tagab sujuva käigu, suure kandevõime ja madala müra.
MITSUBISHI servomootorid

MITSUBISHI servomootorid on väiksema suurusega, kahekordse elueaga, minimaalse vibratsiooniga, kiirendusega kuni 2G, lihtsa vahetuse ja hooldusega.
SHIMPO planetaarajamiga käigukastid

SHIMPO käigukastid muundavad servomootori pöördemomendi ja edastavad selle spiraalkäigule, mis ajab portaali ja võimaldab seda sujuvamalt liigutada.
HIWINi juhtseadmed

HIWINi juhikud on väga täpsed ja usaldusväärsed, madala hõõrdumise ja lihtsa paigaldusega. Need on usaldusväärsuse sünonüümid. Juhikute paigaldamist raamile jälgivad spetsialistid!
LEAN spiraalsed rööpad

Need aitavad masinal taluda koormusi nõutava kiiruse juures ja tagavad pukseerimispuldi sujuvat liikumist. Spiraalrööbaste paigaldamine raami külge toimub asjatundjate järelevalve all!

Ostoprosessi

Laitteiden valinta

Autamme sinua tekemään oikean valinnan tarpeisiisi.
Neuvonta ja laskutus

Koordinoimme koneesi kokoonpanon ja laskemme laitteiston lopulliset kustannukset.
Maksu

Täysimääräisesti, jos kone on varastossa. 50 % ennakkomaksu 50 % toimituksen yhteydessä, jos konetta ei ole varastossa.
Tarkistamme koneen

Laitteella on 3-vaiheinen laadunvalvonta: tehtaalla, varastossamme ja ennen lähettämistä sinulle.
Toimitus tai nouto

Joko kuljetusliike tai nouto koneen varastostamme.
Laitteiden asennus

Olemme täällä auttamassa sinua, kun tarvitset tukea.

Laserpää teie rakenduse jaoks

Wattsan metallilõikurid on varustatud selliste populaarsete tootjate nagu Raytools, BOCI ja Precitec laserpeadega.

1. QBH-liitmik

  See on ühenduslüli valguskaabli ja laserpea vahel. Takistab kiire ümberpööramist, kaitstes seeläbi laserallikat.
2. 2 yläsuojalasia

  Ensimmäinen puolustuslinjasi. Tämä välttämätön linssipari suojaa kalliita sisäisiä optisia osia lialta, roiskeilta ja roskilta. Varmistaa puhtaan säteen laadun ja estää likaantumisen, pidentäen ydinkomponenttien käyttöikää ja vähentäen huoltokustannuksia.
1. Kollimaatori moodul

  Teenib laserkiire kitsendamiseks ja tasandamiseks. Muudab laserkiire sobivaks edasiseks edastamiseks fookusmoodulile. Ei tohiks vahetada rohkem kui kord aastas või harvemini.
2. Fookusemoodul koos asendi reguleerimise seadistusega

  Muudab dünaamiliselt fookuskaugust töö ajal, et tagada sügavad ja kvaliteetsed lõiked.
3. 2 alempaa suojalasia

  Nämä lasit ottavat vastaan suurimman osan roiskeista ja savusta käytön aikana. Ne ovat helppoja ja edullisia vaihtaa, suojaavat tarkennuslasia, takaavat tasaiset ja tarkat leikkaukset ja säästävät tuhansia euroja korjauskustannuksissa.
1. Törmäyssuojasarja

  BOCHU BLT6 -törmäyssuojasarja suojaa tärkeintä komponenttia, laserkärkeä, törmäyksiltä ja kärjen vaurioilta, jotka voivat johtua materiaalin vääntymisestä tai käyttäjän virheestä. Se vähentää seisokkiaikaa ja varmistaa sujuvan ja kannattavan työn.
2. Vesijäähdytysrengas

  Takaa täydellisen leikkauslaadun. Jäähdyttää lisäksi laserpään alempia moduuleja, mikä varmistaa vakaan ja tarkan leikkauksen ja suojaa ylikuumenemisesta johtuvilta vaurioilta.

Kokemuksia innokkailta bloggaajilta

Tämä laserkaiverrin voi kaivertaa ilman mitään ongelmia. Kuinka nopeaa ja helppoa onkaan räätälöidä tuotteita!

Riccardo Muscarella
Koneessa on täysin tasainen pinta. Se helpottaa toistuvaa työtäni!

Matteo Moras
Loistava työ tehty alle tunnissa. Kiitos CO2-laserkoneen nopeuden.

Roberto D'Adago
Tämä malli on mahtava, ja laserin tarkkuus on uskomaton – terävä kuin partaveitsi!

Roger Jungo

Paino:: 1500 kg

Työ alue:: 1300x1300 mm

Koneen koko:: 2545 х 2834 х 2134 mm

Kehys:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Kaappityyppinen suojaus:: Yes

Laser teho:: up to 6000 W

Laserpää:: Raytools

Laser tyyppi:: Raycus/IPG

Z Moottorin teho W:: 400 W

XY Moottorin teho:: 750 W

Rasvajärjestelmä:: Automatic centralized, semi-automatic

Z-akselin rakenne:: HIWIN Guides / Ball Screws

Uudelleenasemoinnin tarkkuus:: ±0.03 mm

Max. liikenopeus:: 80 m/min

XY-akselin rakenne:: HIWIN Guides/ Helical rack

Moottori päällä X ja Y:: Delta

Lisäkaasua:: air, nitrogen, argon, Oxygen

Korkeusanturi:: Automatic capacitive

Max. työnopeus:: Depends on the material

Pääteantureiden tyyppi:: Inductive

Ohjelmisto:: Raytools

Voima sähkö:: Siemens

Korkeudensäätöjärjestelmä:: BCS100

Ohjausjärjestelmä:: Raytools XC3000S

Vastaukset kysymyksiin

Metallin leikkaamiseen soveltuu parhaiten kuituoptinen laser, mutta tähän voi sopia myös erikoisvarustettu CO2-laser, jossa on suuritehoinen laserputki. On kuitenkin pidettävä mielessä, että metallin paksuus CO2-laserilla leikattaessa on rajoitettu 1,5 mm:iin, kun taas kuituoptisella laserilla voidaan leikata jopa 25 mm.
Laserleikkauksen tunnin hinta ei riipu pelkästään laserkoneen tehosta ja sen toiminnan nopeudesta, vaan myös useista muista tekijöistä, kuten: koneenkäyttäjän ammattitaito, koneen vuokrauksen hinta. tuotantohuone, sähkön kustannukset ja kulutus, itse materiaalikustannukset, romun määrä ja koneen seisokit ja paljon muuta. Jotta voidaan yksiselitteisesti vastata kysymykseen laserleikkauksen tunnin hinnasta, on otettava huomioon kaikki nämä parametrit.
Metallin pintaan kohdistetaan fokusoitu lasersäde, jonka seurauksena se sulaa, sula materiaali puhalletaan ulos leikkausvyöhykkeestä apukaasun avulla.
Lasersäteilijän teho riippuu käsiteltävän materiaalin paksuudesta ja halutusta käsittelynopeudesta. Esimerkiksi 1 kW:n emitteri leikkaa 1 mm:n paksuista ruostumatonta terästä nopeudella 13 m/min ja 3 kW:n emitteri leikkaa samaa materiaalia noin 35 m/min nopeudella. Tässä kaikki riippuu budjetista ja mahdollisimman suuren kapasiteetin käytön tarkoituksenmukaisuudesta. Vaikka voidaan sanoa, että tämän päivän kilpailussa ei ole järkevää ostaa laserkonetta, jonka teho on alle 1 kW.
