Машина за рязане на метални влакна WATTSAN 1313 A Кабина

Работна среда:: 1300x1300 mm
Лазерна мощност:: up to 6000 W
Размер на машината:: 2545 х 2834 х 2134 mm
Тегло:: 1500 kg
Макс. скорост на движението:: 80 m/min

Машина за рязане на метал с фибро лазер 1313 A Cabin

Protective cabin
Бързо превключване на функциите
Рамкова конструкция
Не е необходимо предварително изрязване
Висока прецизност и скорост

Wattsan 1313 A Cabin Лазерна машина за рязане на метал

Wattsan 1313 A Cabin е компактна и лека лазерна машина за рязане на метал, създадена за малки и развиващи се предприятия. Рамката й е изработена от дебелостенни тръби, което я прави по-лека от сериите E, S и HARD, като същевременно запазва своята издръжливост и производителност.

Оборудван с напълно затворена кабина за безопасност, той осигурява чиста и безопасна работна среда. Интериорът е с огнеупорни тухли, покриващи лежанката, и изтеглящи се колички за по-добра защита и лесно боравене с материалите.

С работна площ 1300x1300 mm, машината надеждно реже неръждаема стомана, въглеродна стомана, поцинкована стомана, мед и алуминий с дебелина до 25 mm — 24/7, без прекъсване.

Wattsan 1313 A Cabin предлага същото качество на Wattsan в по-компактна и достъпна форма. По-малкият й размер и по-ниската цена я правят идеалното решение за начално ниво за работилници, които търсят професионално рязане на метал при по-ниска инвестиция.

Настройте процеса на рязане за вашето производство

Софтуерът CYPCUT има прости, ориентирани към потребителя контроли. Внедрените функции значително опростяват и оптимизират процеса на рязане.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Технологията FLYCUT ви позволява да определите най-кратката и най-ефективна траектория на рязане, което позволява бързо изрязване на кръгли и правоъгълни отвори в листов материал с дебелина до 1 мм. В този случай лазерната глава работи без повдигане и спускане, което осигурява висока скорост на работа и спестява газ. Този режим е подходящ, ако произвеждате вентилационни системи.
Предотвратява топенето на ъглите и повишава качеството на произвежданите продукти, тъй като лазерната глава зацикля във всеки ъгъл и не спира. Получените ъгли са ясни и равни. Функцията RINGCUT е подходяща за работа с по-дебели материали или за рязане на продукти с множество ъгли, при които прецизността е важна, например зъбни колела, монограми, сувенири и др.
Професионално оптимизиране на разположението на частите върху листа, подходящ за производство на рекламни продукти. Функцията NESTING позволява да разположите частите върху листа възможно най-ефективно и възможно най-близо една до друга, така че да няма пропуски. Това позволява да се пести материал.
Позволява прецизно определяне на позицията на листа в работната зона с помощта на три референтни точки. Можете само да поставите материала в работната зона, да зададете размерите му в програмата и машината ще направи всичко сама. Не е необходимо да поставяте материала идеално върху масата.
Използва се за вмъкване на микросъединители в трасето за обработка, така че детайлите да не се приземяват отстрани. В този случай е лесно да се отстранят частите след рязане. Това спестява на работната глава сблъсък с частите по време на работа. Тази функция позволява да се произвеждат малки части за рекламни и сувенирни продукти, без да се губят в работната зона.
Този режим позволява съединяване на близки една до друга линии, т.е. съединяването им така, че лазерната глава да не реже на едно и също място. Тази функция значително ще подобри производителността и ще намали времето за работа. Тази функция е подходяща за масово производство, например при изработване на детайли, рекламни и сувенирни продукти и др.

Materials

– рязане

Въглеродна стомана
Неръждаема стомана
Поцинкована стомана
Алуминий
Мед
Месинг
Титан

Метални резачки от Wattsan — забравете за ремонтите и престоите

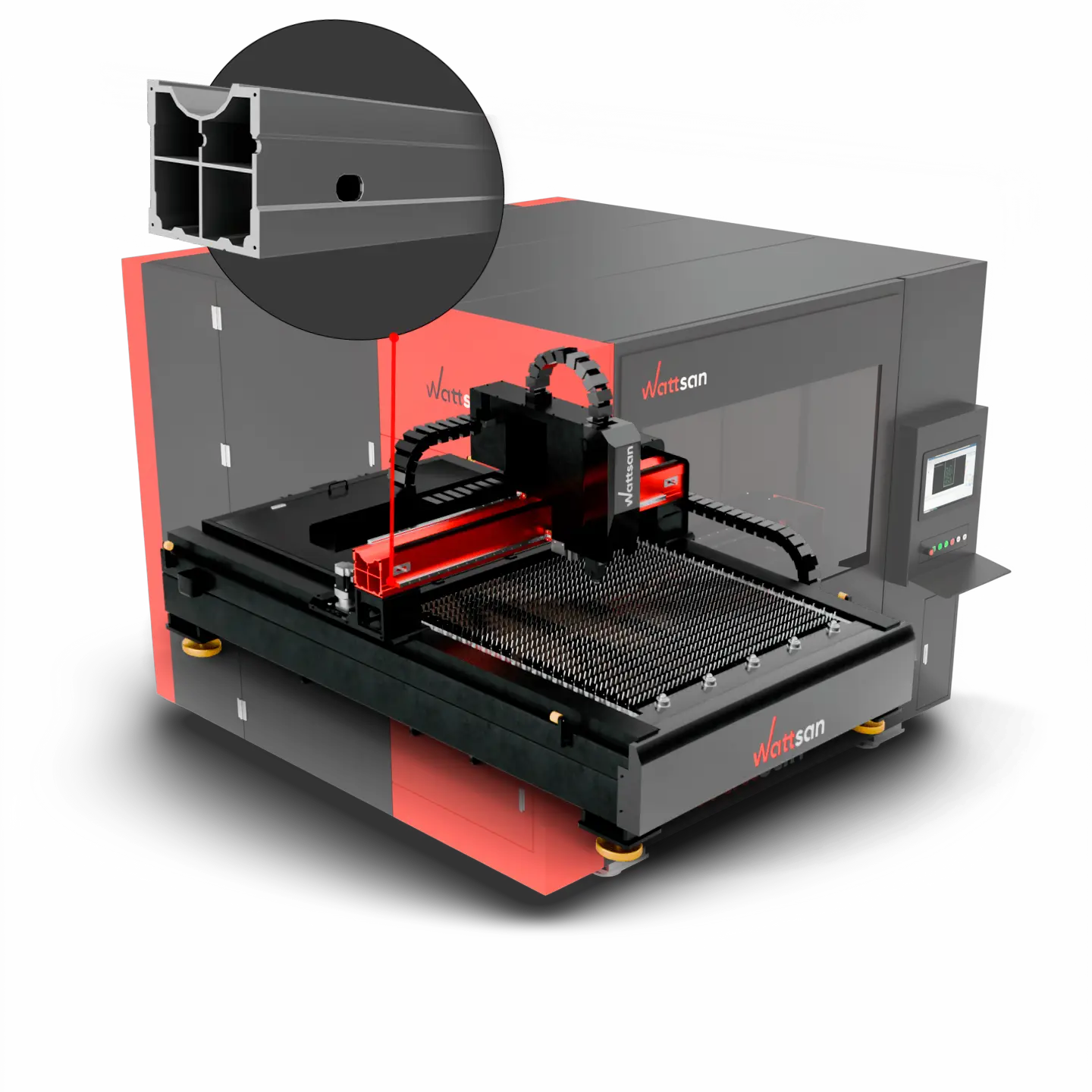

Ефективно боравене с материали

Порталът е изработен от авиационен алуминий. Той осигурява висока издръжливост, твърдост, ниско тегло, устойчивост на корозия и окисляване, както и висока скорост на движение. Това помага на оборудването да се справя с тежки товари и да предотвратява деформации. Всичко това гарантира дългосрочна и безпроблемна работа.

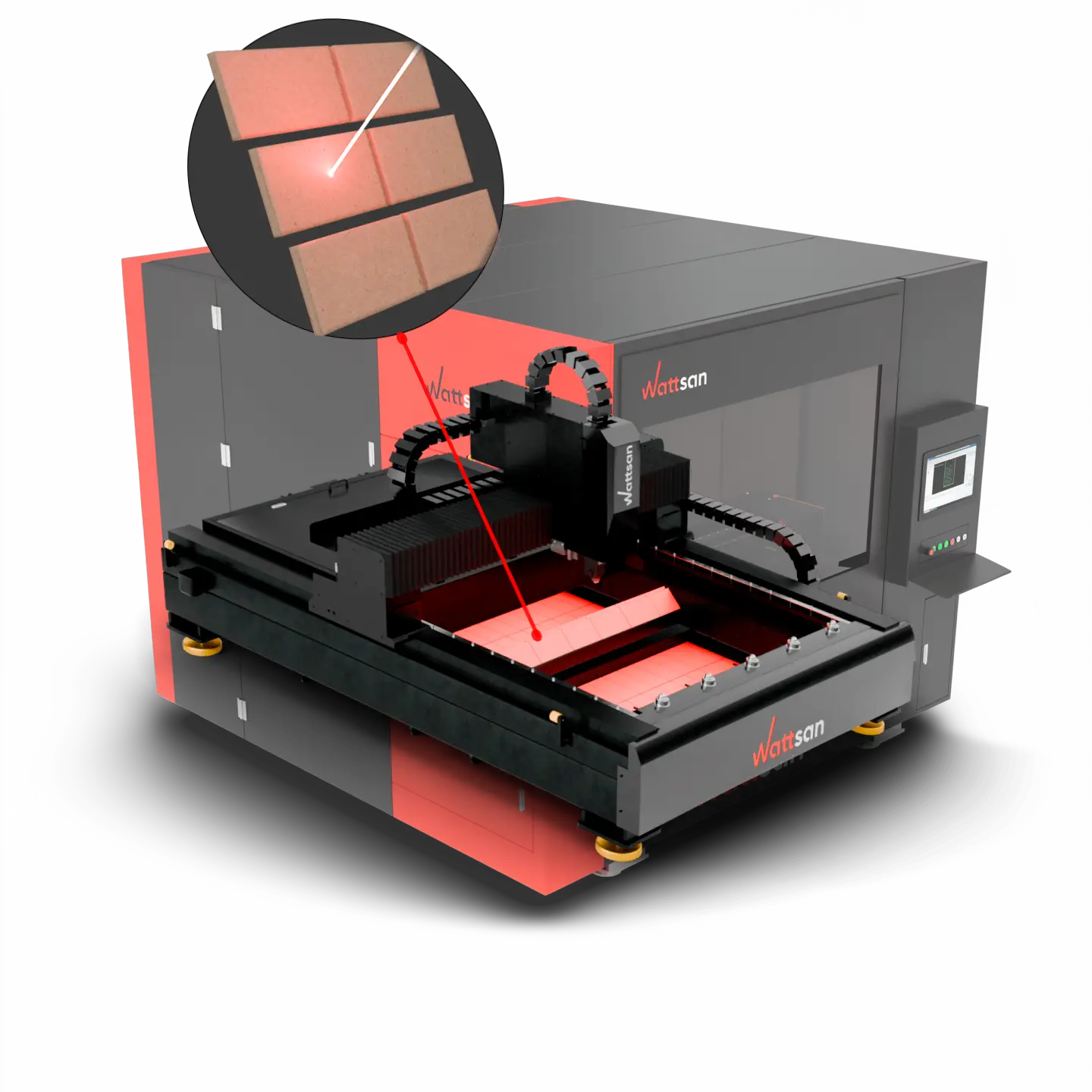

Космическа защита за безупречни разрези

Вътрешните части на лежанката и изтеглящите се завеси са подсилени с огнеупорни тухли. Те могат да издържат на температури до 1720 °C, което е сравнимо с температурите, които може да понесе космическият совал, когато навлиза в атмосферата. Това е направено, за да се елиминира възможността от деформации или възможността лазерът да прореже самата лежанка.

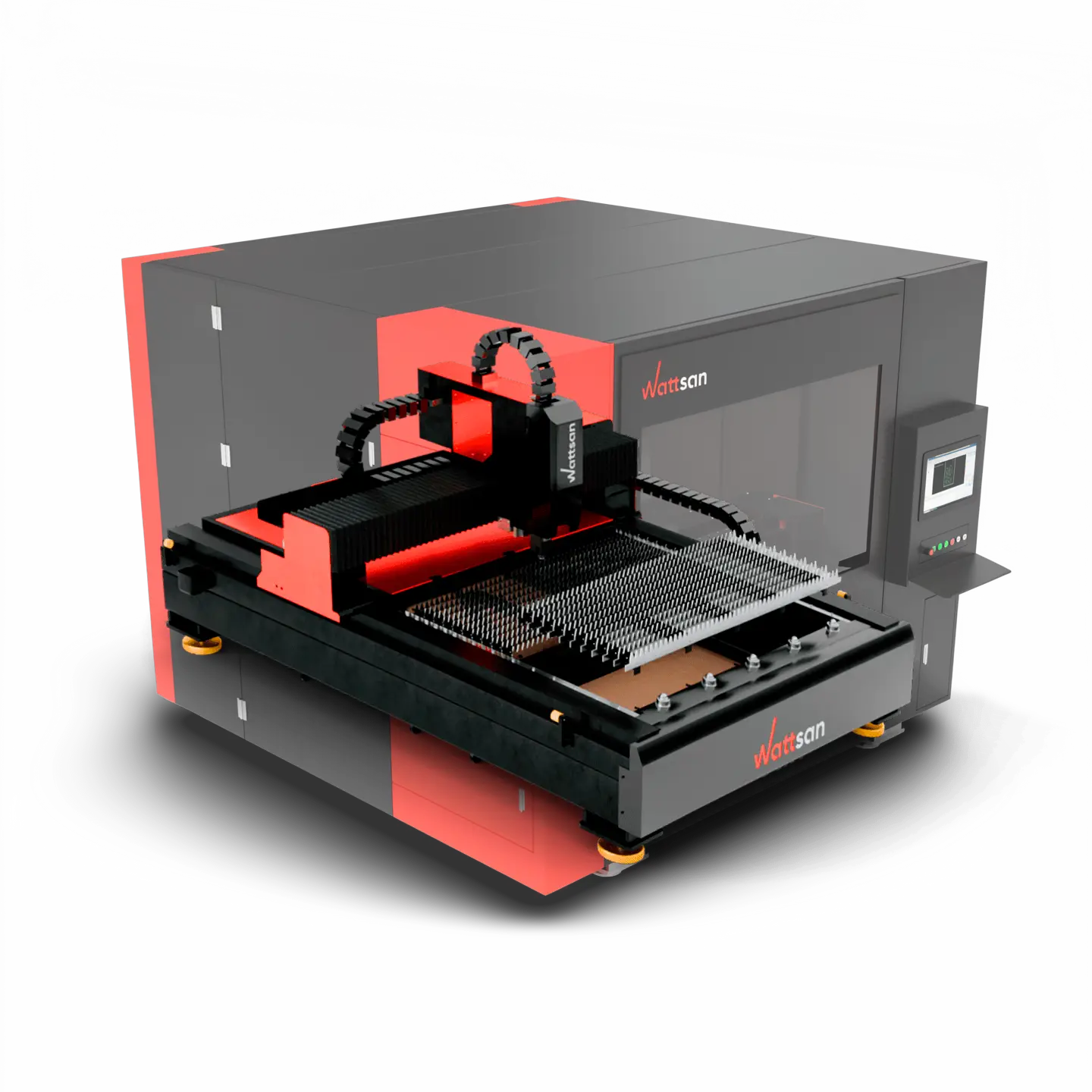

Разделение на задълженията

Четири части на масата съставляват модулната конструкция на тази машина. Тя осигурява защита от термични ефекти. Освен това увеличава устойчивостта. В случай на необходимост от промяна, можете лесно да замените само необходимата част, а не цялата маса.

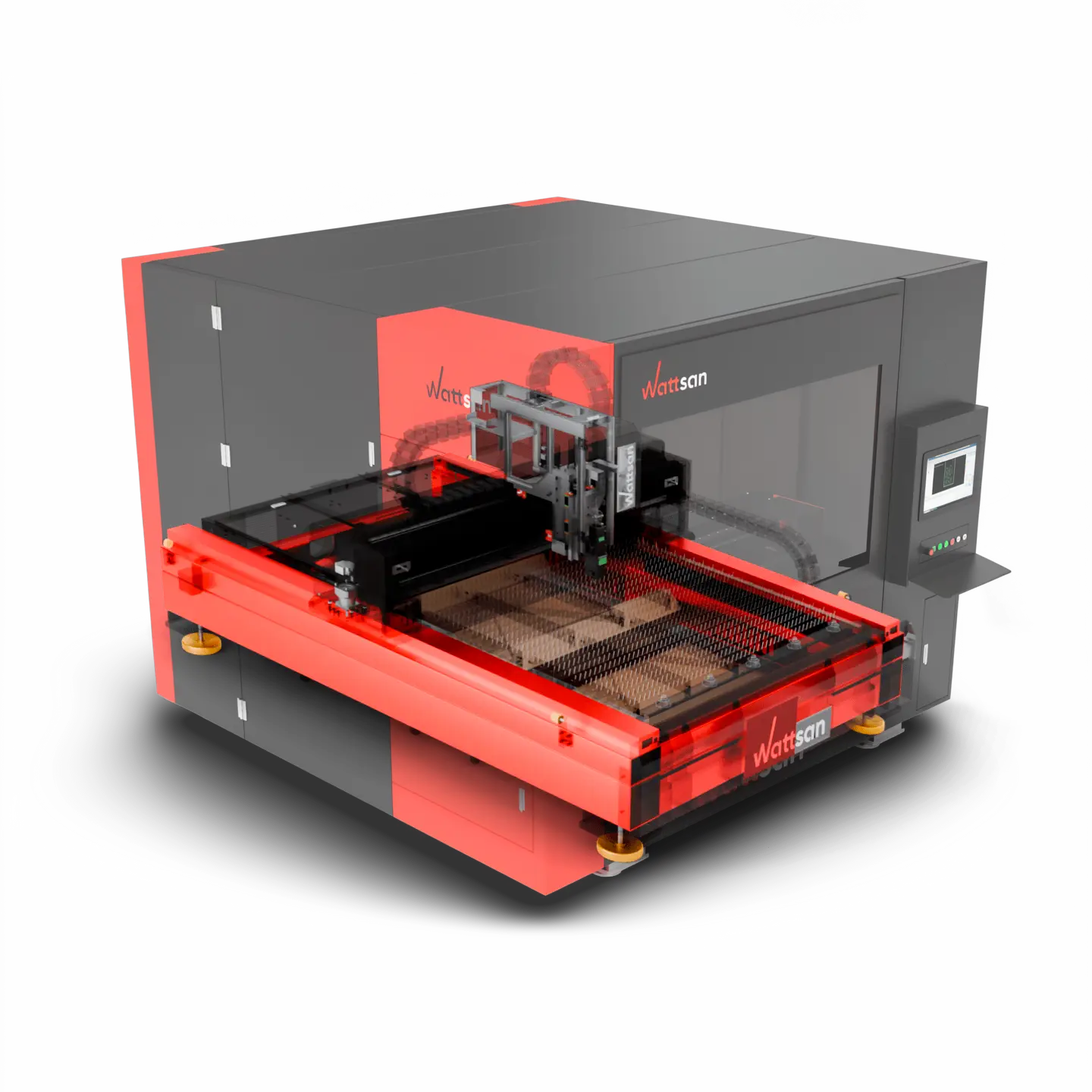

Лек и стабилен

Този модел има по-ниско легло, изработено от дебелостенни профилни тръби. Това прави конструкцията по-лека, но в същото време и по-стабилна; колкото по-близо до пода, толкова по-добра е стабилността. Рамката също е преминала през термична обработка и роботизирано фрезоване, както всички останали в машините на Wattsan.

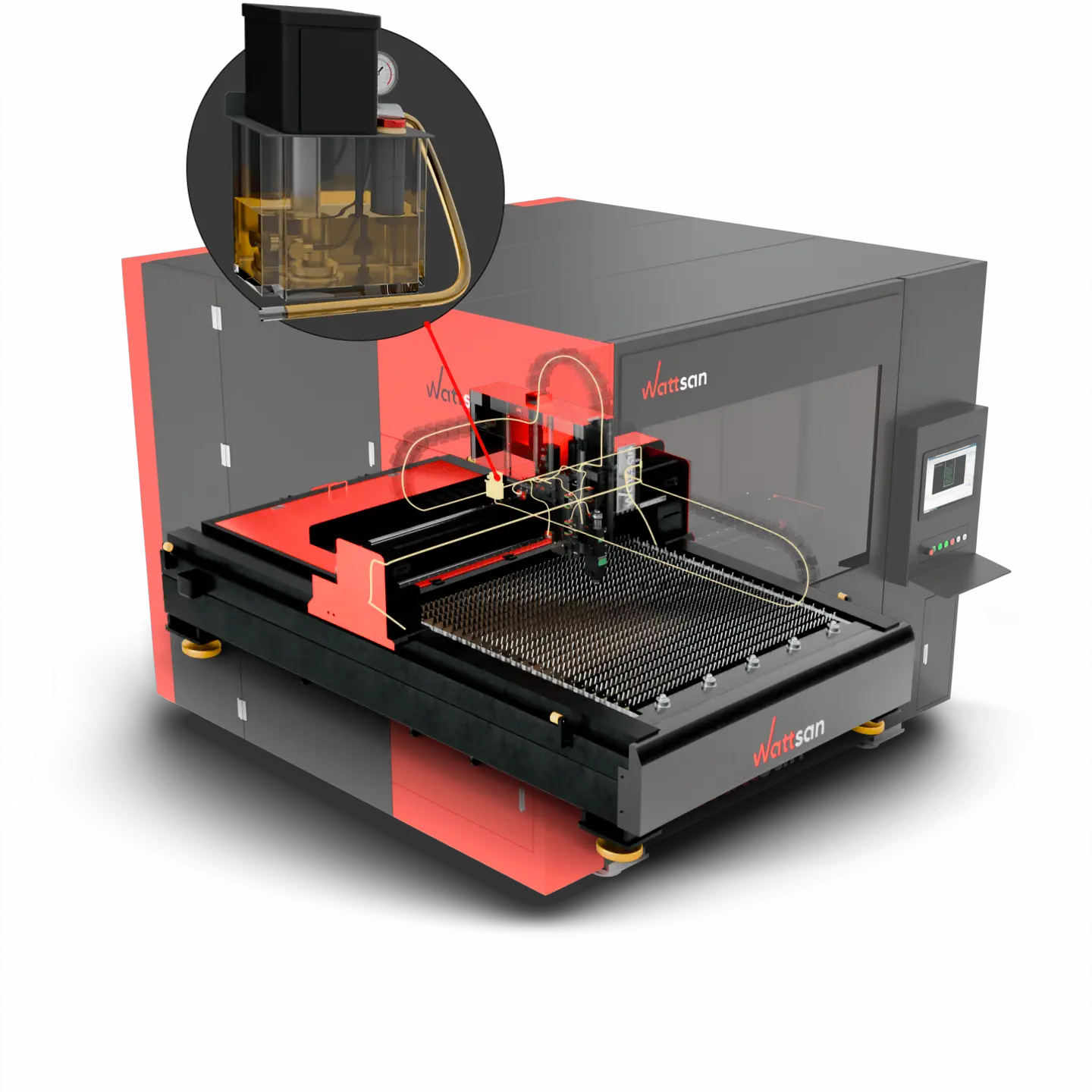

Защитете машината от износване

Моделът е оборудван с централизирана автоматична смазочна система за допълнително удобство. Тя се грижи за всички движещи се части на редовни интервали. Тази технология ви позволява да се грижите само за нивото на маслото, като същевременно удължава живота на машината. Има и специална функция, която предупреждава системата за управление, когато маслото свърши.

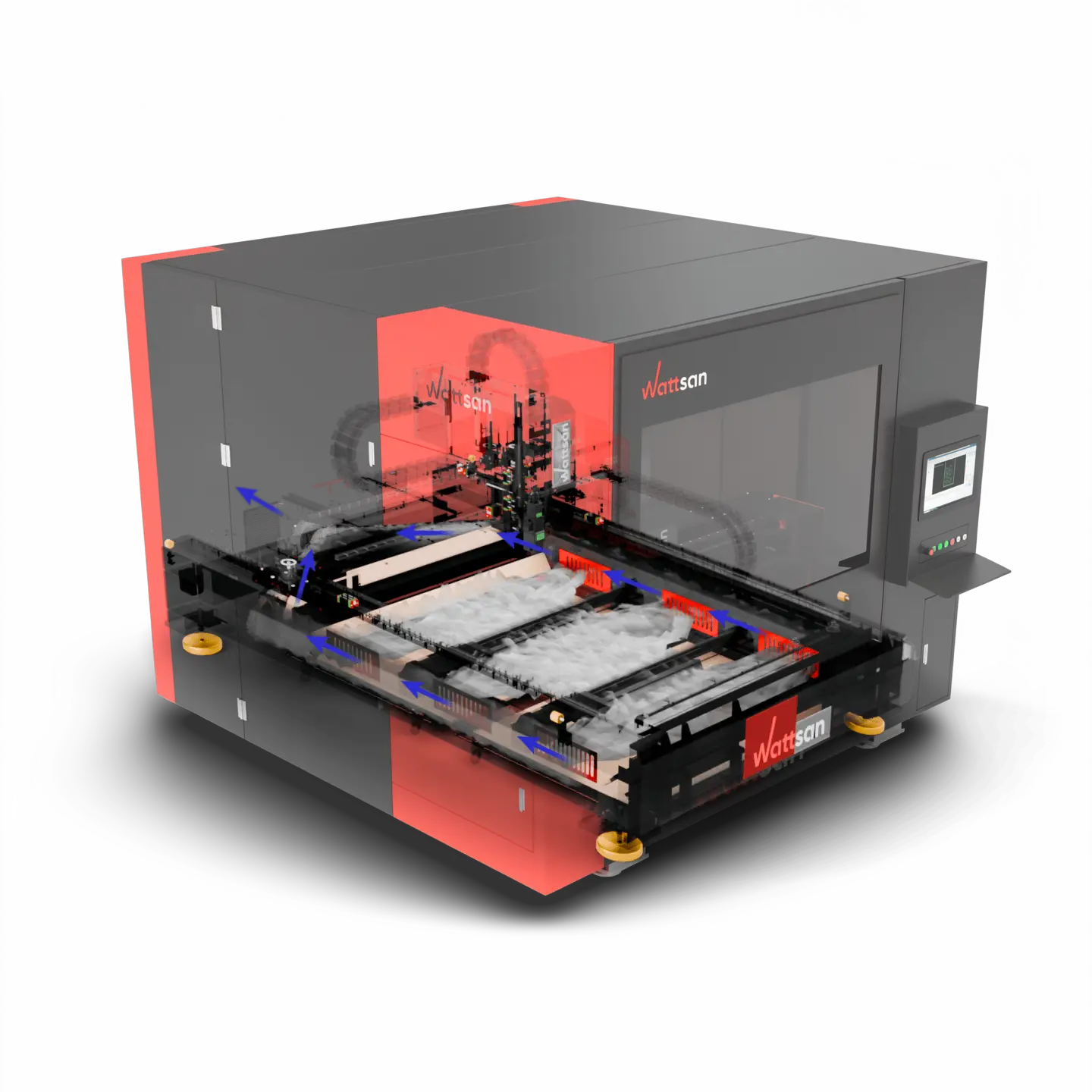

Ефективно отстраняване на прах

Машината има куха рамка в основата си, където има решетки, три от лявата и три от дясната страна, през които прахът и газът се отстраняват с помощта на изсмукваща машина в края на системата. Това увеличава обема на отстранените газ и прах, като същевременно поддържа постоянна общата мощност на системата.

Кабина за безопасност

Машината е напълно затворена в защитна кабина с интерактивна електрическа вертикална врата и лазерноустойчиво прозорче, сертифицирано по европейските CE стандарти. Интегрирана система за филтриране на въздуха и отстраняване на дим осигурява чиста, безопасна и безпрепятствена работна среда.

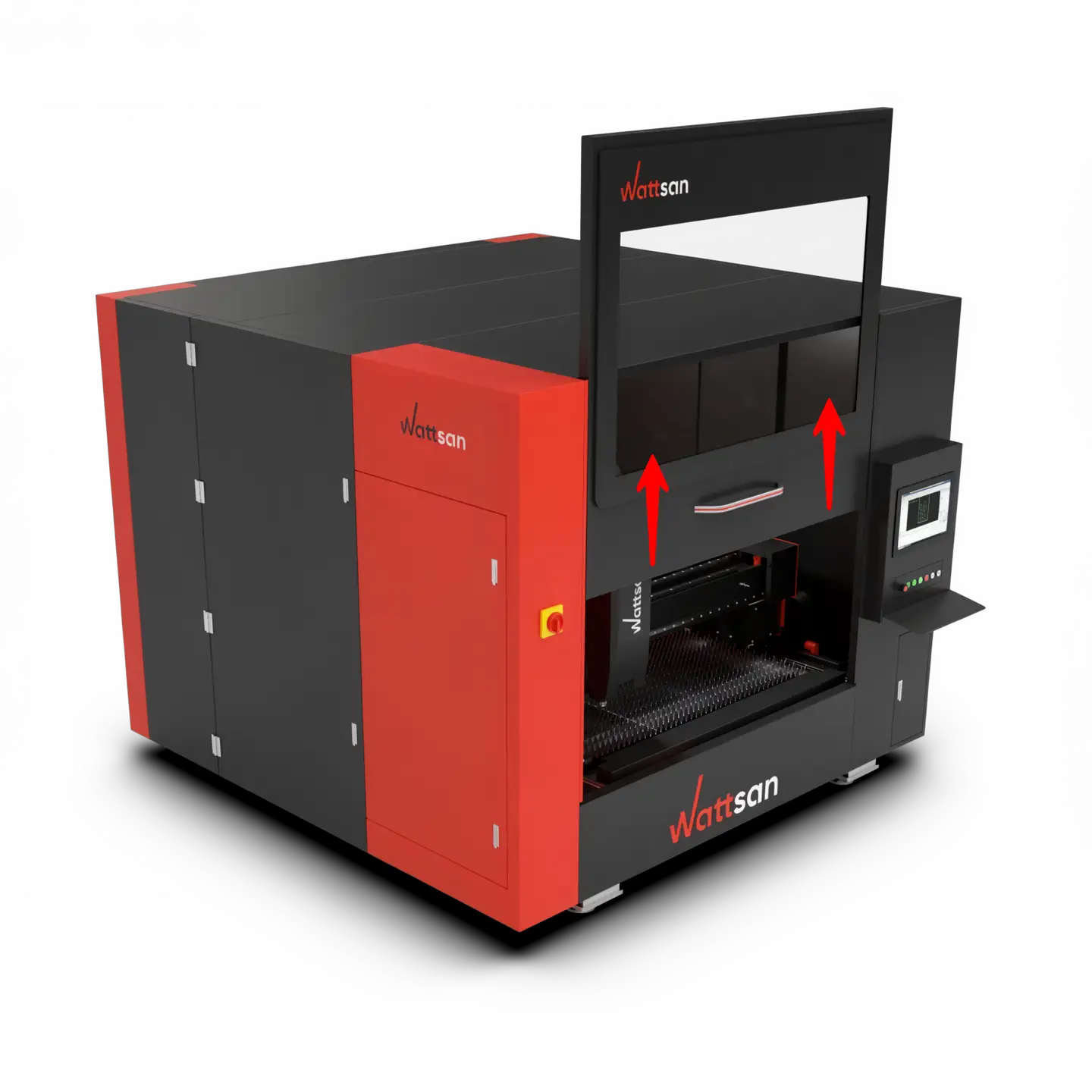

Ергономичен дизайн

Проектирана за лесна употреба, кабинката Wattsan 1313 A е снабдена с електрическа вертикална врата и удобна дръжка с увеличена ръкохватка. Това осигурява плавна, безпроблемна работа и прецизен контрол — дори по време на дълги производствени цикли.

Сравнителна таблица

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Скорост (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Месинг (нитгорен)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Високотехнологичното оборудване и проверената точност са гарантирани

Защитно покритие

Това предпазва сервомоторите MITSUBISHI, планетарните скоростни кутии SHIMPO и водещите релси HIWIN от външни влияния.
Лазерна глава със защитно покритие

Това предпазва основните компоненти на лазерната глава.
Релса с жици

Автобусът ви позволява да съхранявате електрически кабели за движението на портала.
Защитна верига за фибростъкло

Веригата защитава оптичния кабел и проводниците за лазерната глава.
Сензор за налягане

Това контролира и регулира налягането на газа за лазерната глава.
Лагери HIWIN

Лазерната глава се движи от лагери Hiwin. Осигурява плавен ход, висока товароносимост и нисък шум.
Сервомотори MITSUBISHI

Сервомоторите на MITSUBISHI са с по-малки размери, двойно по-дълъг живот, минимални вибрации, предавки до 2G, лесна подмяна и поддръжка.
Планетарни скоростни кутии SHIMPO

Планетарните скоростни кутии SHIMPO преобразуват въртящия момент от серво мотора и го предават на косото зъбно колело, което задвижва портала и му помага да се движи гладко.
Ръководства за HIWIN

Водачите на HIWIN се отличават с висока прецизност и надеждност, ниско триене и лесен монтаж. Те са синоним на "надеждност". Релсовите водачи трябва да се монтират на рамата под експертно наблюдение!
LEAN спирални стелажи

Помогнете на машината да издържи натоварвания при необходимата скорост и осигурете плавно движение на портала. Винтовите стелажи се монтират на рамката под експертен надзор!

Процедура за покупка

Избор на оборудване

Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди
Изпращане на фактура

Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.
Плащане

Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.
Ние проверяваме машината

3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.
Доставка или вземане

Или транспортна компания, или вие вземете машината от нашия склад.
Оборудване за изстрелване

Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

Лазерна глава за вашите задачи

Фрезите за метал Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

1. Съединител QBH

  Той е връзката между оптичния кабел и лазерната глава. Тя предотвратява връщането на лъча, като по този начин предпазва лазерния източник.
2. 2 горни защитни лещи

  Вашата първа линия на защита. Това важно дуо лещи предпазва скъпата вътрешна оптика от мръсотия, пръски и отпадъци. Осигурява чисто качество на лъча и предотвратява замърсяване, удължава живота на основните компоненти и намалява разходите за поддръжка.
1. Коллиматор модул

  Използва се за стесняване и регулиране на лазерния лъч. Прави лазерния лъч подходящ за по-нататъшно предаване към фокусиращия модул. Не трябва да се сменя повече или по-малко от веднъж годишно.
2. Фокусиращ модул с контролер на позицията

  Динамично регулира фокусното разстояние по време на работа, за да гарантира дълбоки и качествени разрези.
3. 2 долни защитни лещи

  Тези лещи поемат основната тежест на пръски и дим по време на работа. Лесни и достъпни за подмяна, те предпазват фокусната леща, гарантирайки постоянни, високопрецизни разрези и спестяват хиляди от ремонти.
1. Комплект за защита от сблъскване

  Комплектът за защита от сблъскване BOCHU BLT6 защитава вашия ключов компонент, лазерната глава, от сблъсквания и повреди на върха, причинени от деформация на материала или грешка на оператора. Той намалява престоите и осигурява гладка и печеливша работа.
2. Воден охлаждащ пръстен

  Осигурява перфектно качество на рязане. Допълнително охлажда долните модули на лазерната глава, осигурявайки стабилно и точно рязане и защитава от повреди, причинени от прегряване.

Опит от ентусиазирани блогъри

Този лазерен гравьор може да гравира без никакви проблеми. Колко бързо и лесно е персонализирането на продукти!

Riccardo Muscarella
Машината има перфектно равна повърхност. Това прави повтарящата се работа по-лесна за мен!

Matteo Moras
Страхотна работа, свършена за по-малко от час. Благодарение на скоростта на CO2 лазерната машина.

Roberto D'Adago
Този модел е страхотен, а лазерната прецизност е невероятна – остра като бръснач!

Roger Jungo

Тегло:: 1500 kg

Работна среда:: 1300x1300 mm

Размер на машината:: 2545 х 2834 х 2134 mm

Кадър:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Защита тип шкаф:: Yes

Лазерна мощност:: up to 6000 W

Лазерна глава:: Raytools

Тип лазер:: Raycus/IPG

Z Мощност на двигателя W:: 400 W

XY Мощност на двигателя:: 750 W

Система за гресиране:: Automatic centralized, semi-automatic

Структура на ос Z:: HIWIN Guides / Ball Screws

Точност на препозициониране:: ±0.03 mm

Макс. скорост на движението:: 80 m/min

Структура на оста XY:: HIWIN Guides/ Helical rack

Двигател на X и Y:: Delta

Допълнителна газ:: air, nitrogen, argon, Oxygen

Сензор за височина:: Automatic capacitive

Макс. работна скорост:: Depends on the material

Тип крайни сензори:: Inductive

Софтуер:: Raytools

Силова електрическа инсталация:: Siemens

Система за контрол на височината:: BCS100

Контролна система:: Raytools XC3000S

Задавайте въпроси

Оптичният лазер е най-подходящ за рязане на метал, но специално оборудван CO2 лазер с лазерна тръба с висока мощност също може да бъде подходящ за тази цел. Все пак трябва да се има предвид, че дебелината на метала за рязане с CO2 лазер е ограничена до 1,5 mm, докато оптичният лазер може да реже до 25 mm.
Цената на един час лазерно рязане зависи не само от мощността на лазерната машина и скоростта на нейната работа, но и от редица други фактори като: професионалните умения на оператора на машината, цената за наем на производствено помещение, цената и консумацията на електроенергия, цената на самия материал, количеството скрап и престой на машината и много други. За да се отговори недвусмислено на въпроса за цената на един час лазерно рязане, е необходимо да се вземат предвид всички тези параметри.
Фокусиран лазерен лъч се нанася върху металната повърхност, в резултат на което се стопява, разтопеният материал се издухва от зоната на рязане с помощта на спомагателен газ.
Мощността на лазерния излъчвател зависи от дебелината на обработвания материал и желаната скорост на обработка. Например, емитер с мощност 1 kW ще реже неръждаема стомана с дебелина 1 mm със скорост 13 m/min, а емитер с мощност 3 kW ще реже същия материал със скорост около 35 m/min. Тук всичко зависи от бюджета и целесъобразността за използване на максималния възможен капацитет. Въпреки че може да се каже, че в съвременните конкурентни реалности няма смисъл да се купува лазерна машина с мощност под 1 kW.
