Maszyna do cięcia włókien metalowych Kabina WATTSAN 1313 A

Miejsce pracy:: 1300x1300 mm
Moc lasera:: up to 6000 W
Rozmiar maszyny:: 2545 х 2834 х 2134 mm
Waga:: 1500 kg
Maks. prędkość ruchu:: 80 m/min

Wszystkie cechy

Laserowa maszyna do cięcia metalu 1313 A Cabin

Protective cabin
Szybkie przełączanie funkcji
Konstrukcja ramowa
Nie jest wymagane wstępne cięcie
Wysoka precyzja i szybkość

Wattsan 1313 A Cabin Laserowa przecinarka do metalu

Wattsan 1313 A Cabin to kompaktowa i lekka laserowa przecinarka do metalu przeznaczona dla małych i rozwijających się firm. Jej rama jest wykonana z grubościennych rur, dzięki czemu jest lżejsza niż serie E, S i HARD, zachowując jednocześnie trwałość i wydajność.

Wyposażona w całkowicie zamkniętą kabinę bezpieczeństwa, zapewnia czyste i bezpieczne środowisko pracy. Wnętrze wyposażone jest w cegły ogniotrwałe pokrywające łoże oraz wysuwane wózki, które zapewniają lepszą ochronę i łatwą obsługę materiałów.

Dzięki obszarowi roboczemu o wymiarach 1300 x 1300 mm maszyna niezawodnie tnie stal nierdzewną, stal węglową, stal ocynkowaną, miedź i aluminium o grubości do 25 mm — 24 godziny na dobę, 7 dni w tygodniu, bez przerw.

Wattsan 1313 A Cabin zapewnia tę samą jakość Wattsan w bardziej kompaktowej i przystępnej cenie. Jego mniejsze rozmiary i niższa cena sprawiają, że jest to idealne rozwiązanie dla warsztatów poszukujących profesjonalnego cięcia metalu przy zmniejszonej inwestycji.

Dostosuj proces cięcia do swojej produkcji

Oprogramowanie CYPCUT ma proste sterowanie zorientowane na użytkownika. Zaimplementowane funkcje znacznie upraszczają i optymalizują proces cięcia.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Technologia FLYCUT pozwala wyznaczyć najkrótszą i najbardziej efektywną trajektorię cięcia umożliwiając szybkie wycinanie otworów okrągłych i prostokątnych w blachach o grubości do 1 mm. W tym przypadku głowica laserowa pracuje bez podnoszenia i opuszczania, co zapewnia dużą prędkość pracy i oszczędność gazu. Ten tryb jest odpowiedni, jeśli produkujesz systemy wentylacyjne.
Zapobiega topnieniu narożników i podnosi jakość wytwarzanych produktów dzięki głowicy laserowej zapętlającej się w każdym narożniku i nie zatrzymującej się. Uzyskane narożniki są wyraźne i równe. Funkcja RINGCUT nadaje się do pracy z grubszymi materiałami lub do wycinania produktów o wielu narożnikach, gdzie ważna jest precyzja, np. koła zębate, monogramy, pamiątki itp.
Profesjonalna optymalizacja ułożenia części na arkuszu odpowiednim do produkcji artykułów promocyjnych. Funkcja NESTING pozwala na jak najbardziej efektywne ułożenie części na arkuszu i możliwie blisko siebie, tak aby nie było żadnych przerw. Umożliwia to zapisywanie materiału.
Umożliwia precyzyjne określenie położenia arkusza w obszarze roboczym za pomocą trzech punktów odniesienia. Wystarczy umieścić materiał na obszarze roboczym, określić jego wymiary w programie, a maszyna zrobi wszystko sama. Nie trzeba idealnie układać materiału na stole.
Służy do umieszczania mikrozłączy w ścieżce obróbki, tak aby części nie opadały na bok. W takim przypadku łatwo jest usunąć części po cięciu. Dzięki temu głowica robocza nie koliduje z częściami podczas pracy. Funkcja ta umożliwia produkcję małych części do produktów promocyjnych i pamiątkowych bez utraty ich w obszarze pracy.
Tryb ten pozwala na łączenie linii znajdujących się blisko siebie, czyli tak, aby głowica lasera nie przecinała w tym samym miejscu. Ta funkcja znacznie poprawi wydajność i skróci czas operacji. Funkcja ta nadaje się do produkcji masowej, na przykład przy wytwarzaniu detali, produktów promocyjnych, pamiątkowych itp.

Materials

– ciąć

Stal węglowa
Stal nierdzewna
Stal galwanizowana
Aluminium
Miedź
Mosiądz
Tytan

Nożyce do metalu firmy Wattsan — zapomnij o naprawach i przestojach

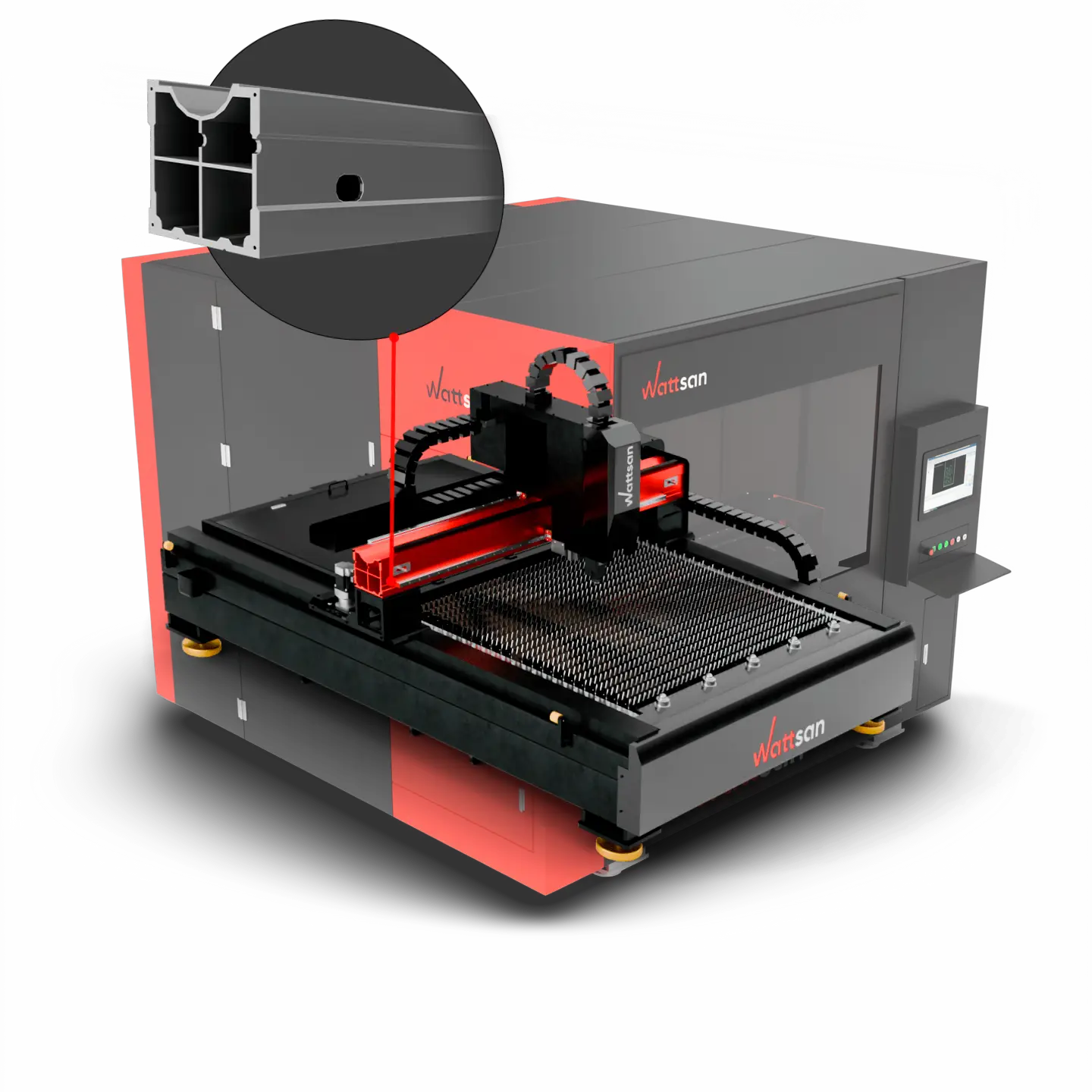

Efektywna obsługa materiałów

Suwnica jest wykonana z aluminium lotniczego. Zapewnia wysoką wytrzymałość, sztywność, lekkość, odporność na korozję i utlenianie oraz dużą prędkość ruchu. Pomaga to w obsłudze ciężkich ładunków i zapobiega deformacjom. Wszystko to gwarantuje długotrwałą i bezawaryjną pracę.

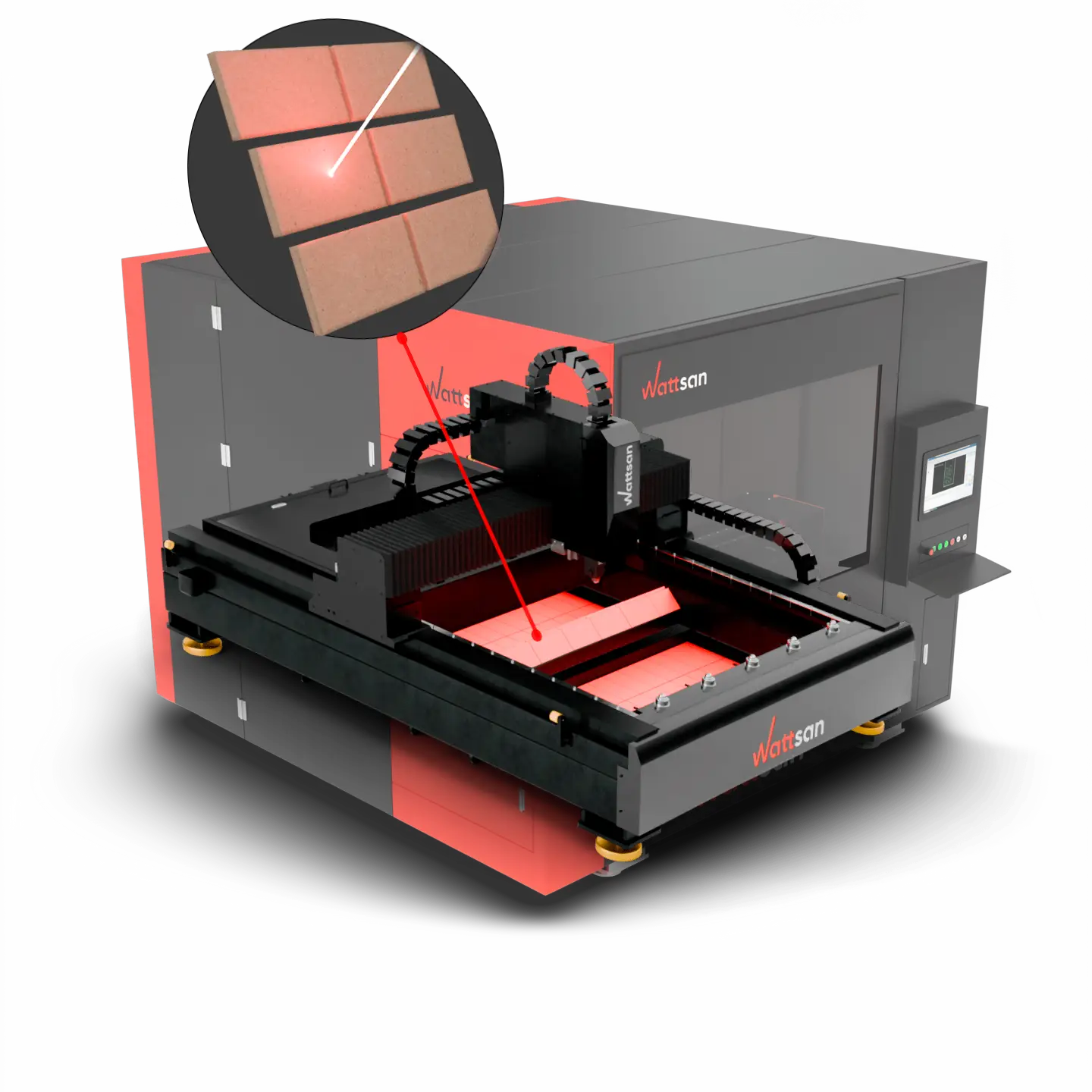

Ochrona klasy kosmicznej zapewniająca idealne cięcia

Wewnętrzne części łoża i wysuwanych kurtyny są wzmocnione cegłami ogniotrwałymi. Mogą one wytrzymać temperatury do 1720 °C, co jest porównywalne z temperaturami, które może wytrzymać prom kosmiczny wchodzący w atmosferę. Ma to na celu wyeliminowanie ryzyka deformacji lub możliwości przecięcia łoża przez laser.

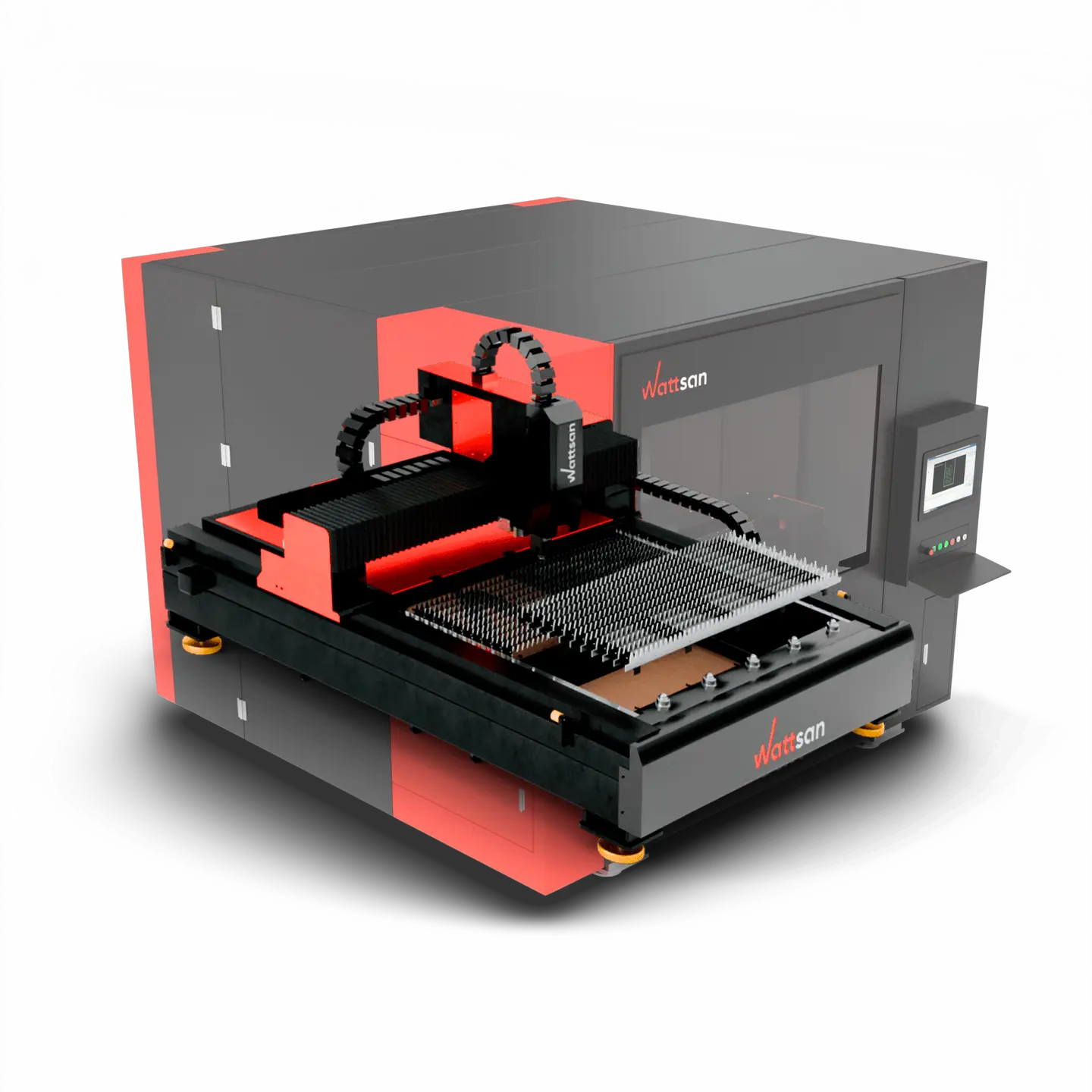

Rozdzielenie obowiązków

Cztery części stołu tworzą modułową konstrukcję tej maszyny. Zapewnia ona ochronę przed skutkami termicznymi. Zwiększa również wytrzymałość. W razie konieczności wymiany można łatwo wymienić tylko potrzebną część, a nie cały stół.

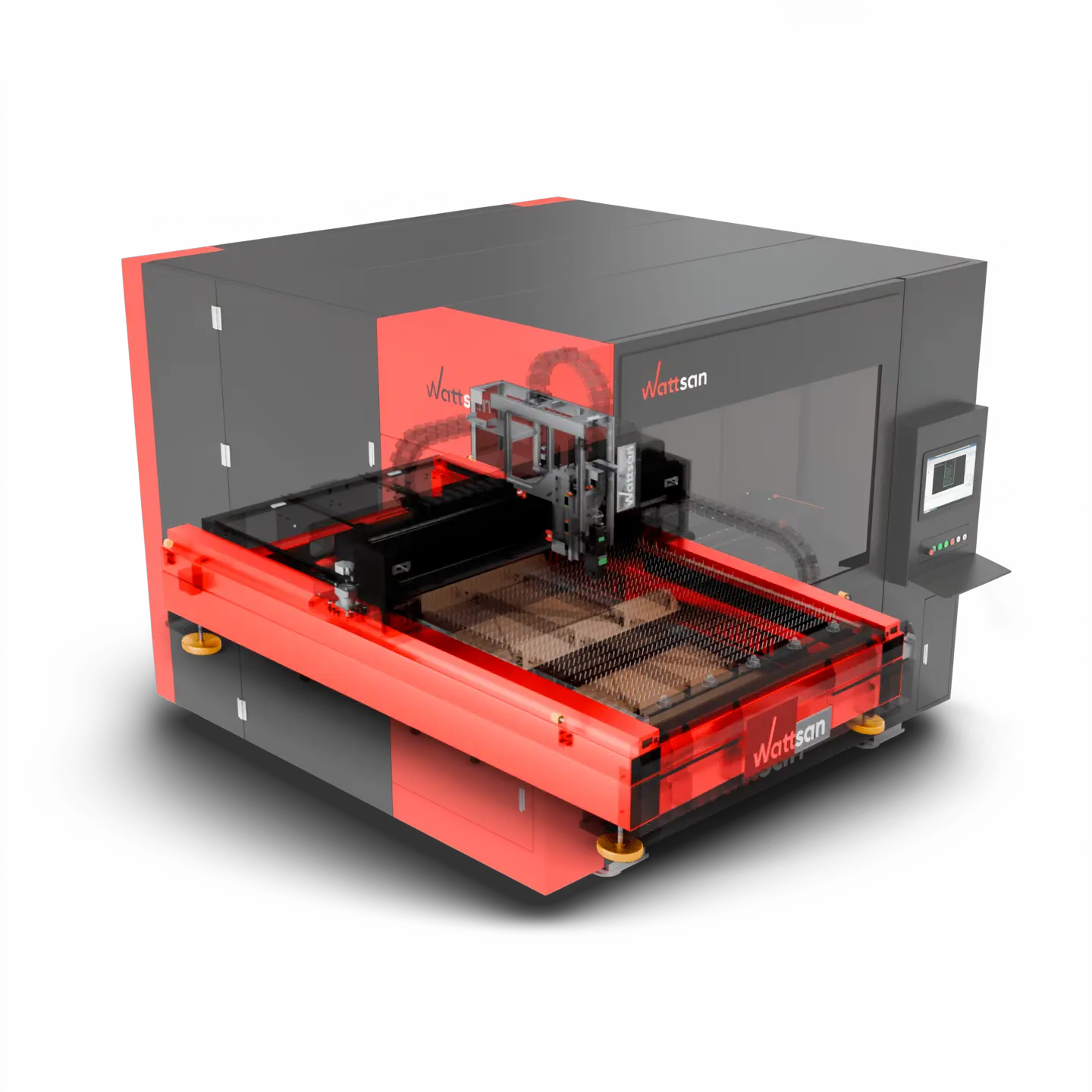

Lekki i stabilny

Model ten posiada dolną ramę wykonaną z grubościennych rur profilowych. Dzięki temu konstrukcja jest lżejsza, a jednocześnie bardziej stabilna – im bliżej podłogi, tym lepsza stabilność. Rama została również poddana obróbce cieplnej i frezowaniu robotycznemu, podobnie jak wszystkie inne ramy w maszynach Wattsan.

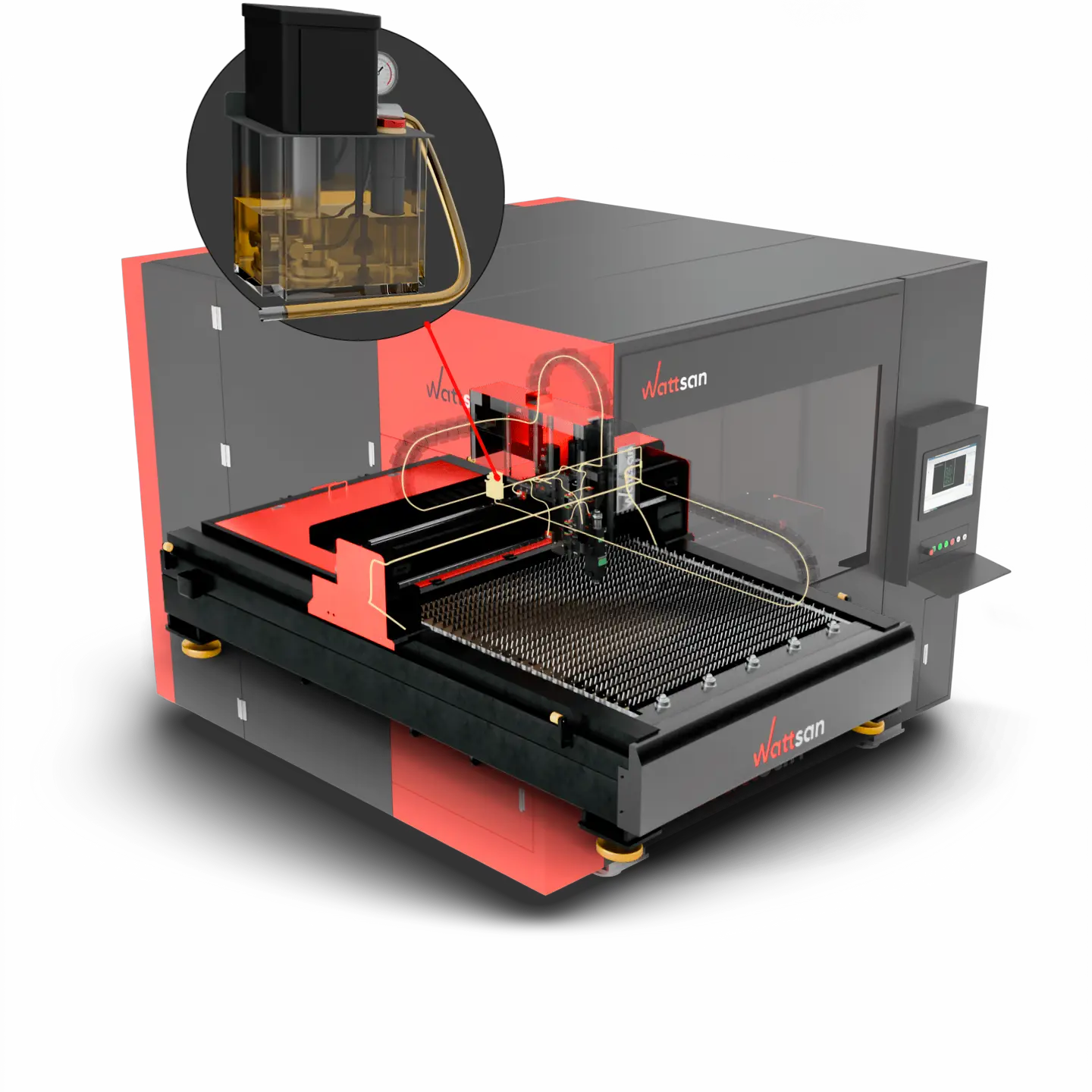

Zabezpiecz maszynę przed zużyciem

Model jest wyposażony w scentralizowany automatyczny system smarowania, który zapewnia dodatkową wygodę. Dba on o wszystkie ruchome części w regularnych odstępach czasu. Technologia ta pozwala skupić się wyłącznie na poziomie oleju, a jednocześnie wydłuża żywotność maszyny. Istnieje również specjalna funkcja, która ostrzega system sterowania w przypadku wyczerpania się oleju.

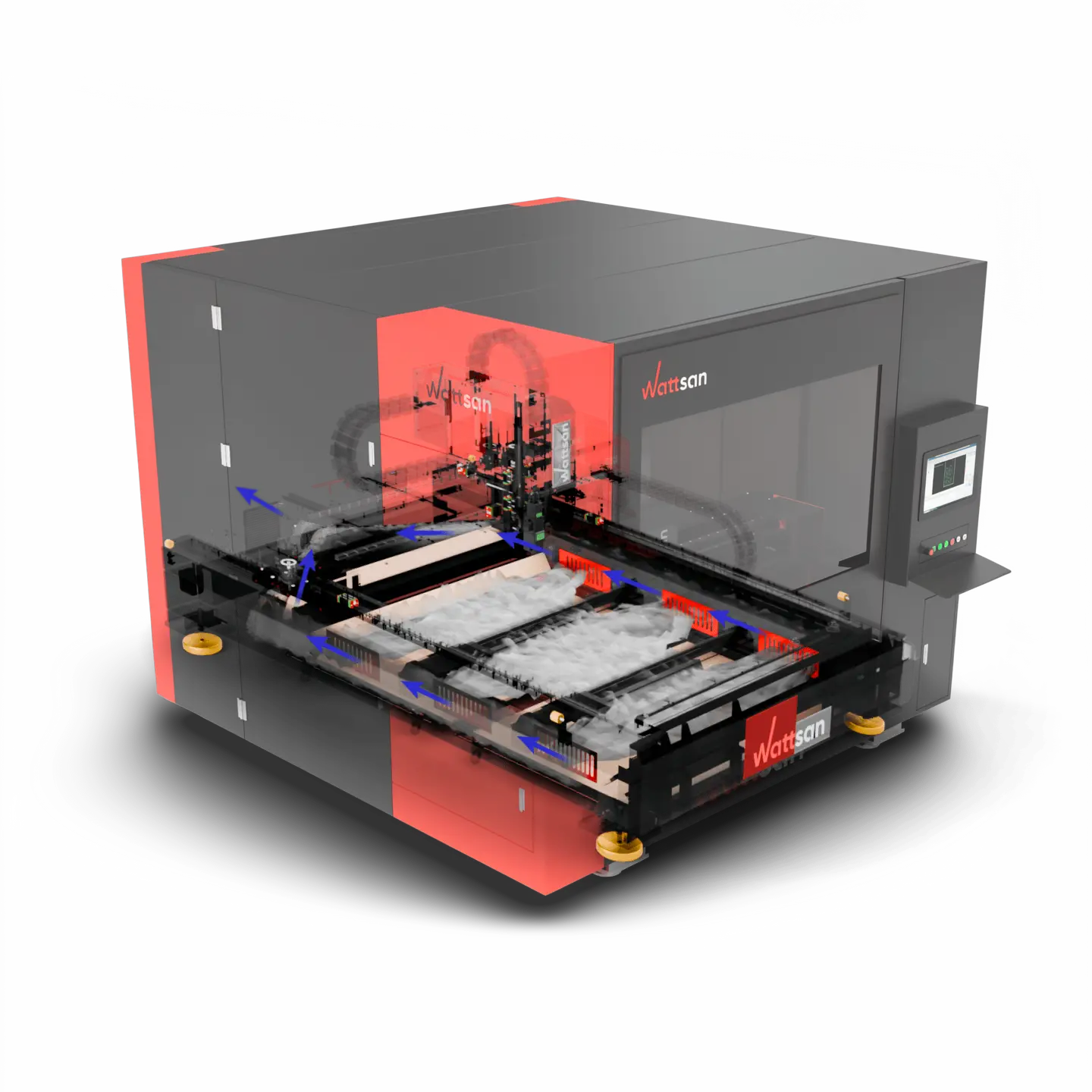

Skuteczne usuwanie pyłu

Maszyna posiada w podstawie pustą ramę, w której znajdują się kratki, po trzy po lewej i prawej stronie, przez które pył i gaz są usuwane za pomocą urządzenia odciągowego znajdującego się na końcu systemu. Zwiększa to objętość usuwanego gazu i pyłu, przy jednoczesnym utrzymaniu stałej całkowitej wydajności systemu.

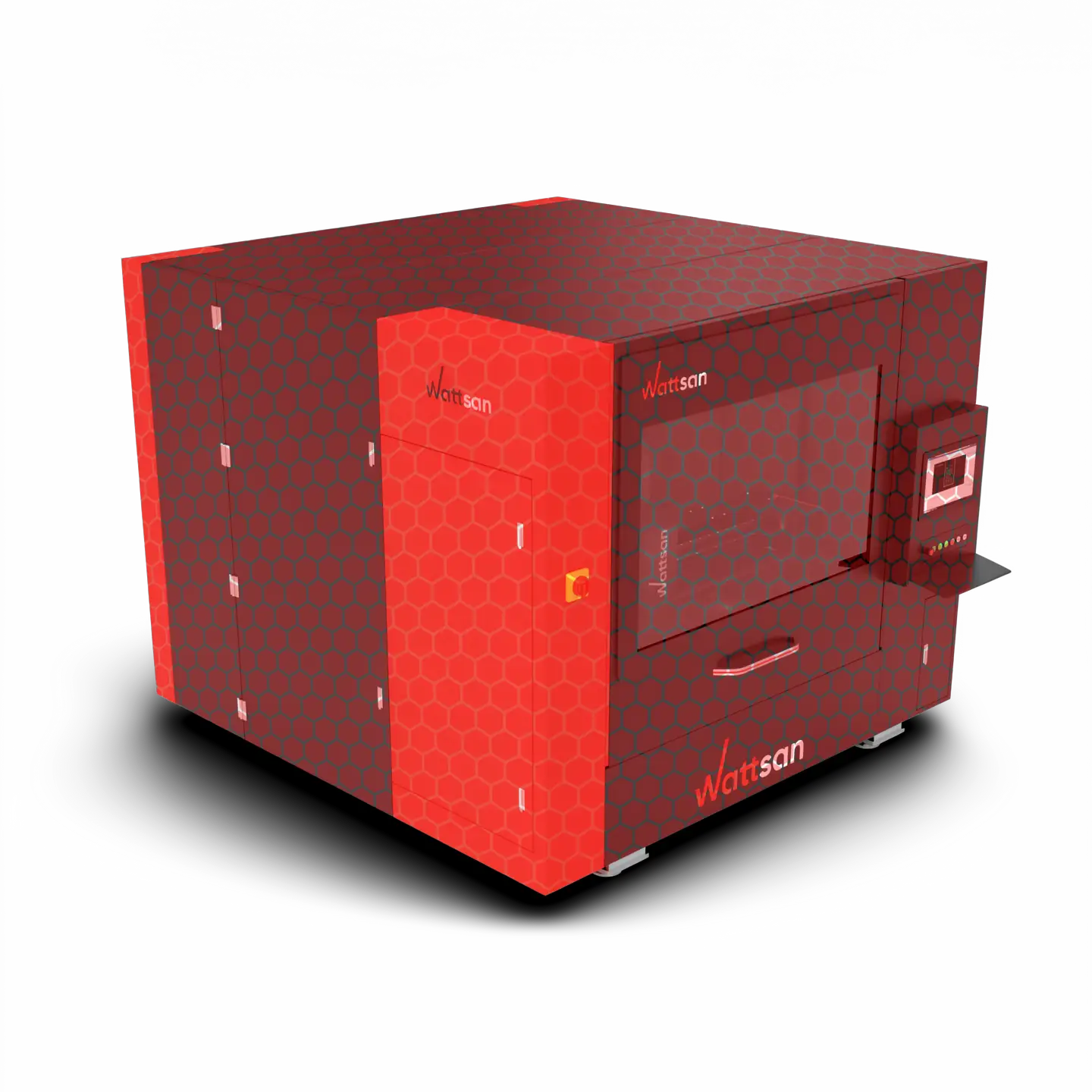

Kabina bezpieczeństwa

Maszyna jest całkowicie zamknięta w kabinie ochronnej z interaktywnymi elektrycznymi drzwiami pionowymi i odpornym na działanie lasera okienkiem obserwacyjnym, certyfikowanym zgodnie z europejskimi normami CE. Zintegrowany system filtracji powietrza i odciągania dymu zapewnia czyste, bezpieczne i wolne od przeszkód środowisko pracy.

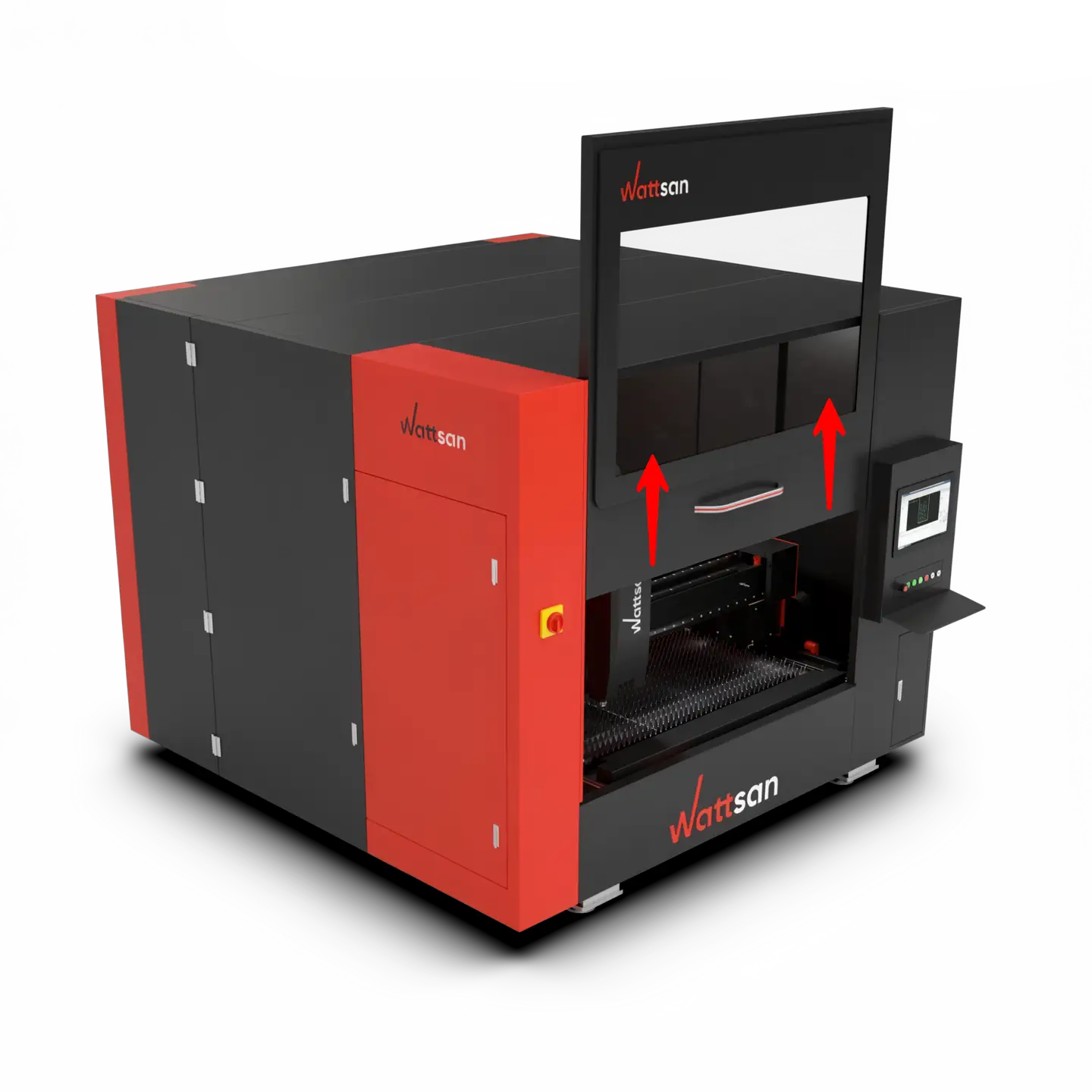

Ergonomiczna konstrukcja

Zaprojektowana z myślą o łatwości użytkowania kabina Wattsan 1313 A wyposażona jest w elektryczne drzwi z pionowym podnoszeniem oraz wygodny uchwyt z powiększoną powierzchnią chwytną. Zapewnia to płynną, łatwą obsługę i precyzyjną kontrolę — nawet podczas długich cykli produkcyjnych.

Tabela porównawcza

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Prędkość (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Mosiądz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Prędkość (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Gwarantujemy najnowocześniejszy sprzęt i sprawdzoną dokładność

Osłona ochronna

Chroni to serwomotory MITSUBISHI, przekładnie planetarne SHIMPO i szyny prowadzące HIWIN przed wpływami zewnętrznymi.
Ochronna osłona głowicy lasera

Chroni to główne elementy głowicy laserowej.
Szyna z przewodami

Magistrala umożliwia przechowywanie kabli elektrycznych niezbędnych do przemieszczania suwnicy.
Łańcuch ochronny do włókna szklanego

Łańcuch zabezpiecza kabel światłowodowy i przewody głowicy lasera.
Czujnik ciśnienia

Kontroluje i reguluje ciśnienie gazu w głowicy lasera.
Łożyska HIWIN

Głowica lasera poruszana jest na łożyskach Hiwin. Zapewnia płynną pracę, dużą nośność i niski poziom hałasu.
Serwomotory MITSUBISHI

Serwomotory MITSUBISHI mają mniejsze wymiary, podwójną żywotność, minimalne wibracje, przekładnie do 2G, łatwą wymianę i konserwację.
Przekładnie planetarne SHIMPO

Przekładnie planetarne SHIMPO przekształcają moment obrotowy z serwomotoru i przekazują go na przekładnię skośną, która napędza suwnicę i pomaga jej płynnie się poruszać.
Przewodniki HIWIN

Prowadnice HIWIN charakteryzują się wysoką precyzją i niezawodnością, niskim tarciem i łatwością montażu. Są synonimem „niezawodności”. Prowadnice szynowe należy montować na ramie pod nadzorem fachowca!
Stojaki spiralne LEAN

Pomóż maszynie wytrzymać obciążenia przy wymaganej prędkości i zapewnij płynny ruch suwnicy. Listwy spiralne należy montować na ramie pod nadzorem fachowca!

Procedura zakupu

Wybór sprzętu

Pomagamy w doborze maszyny dopasowanej do Twoich potrzeb
Wysłanie faktury

Uzgadniamy komplet maszyn i przesłanie faktury z ostatecznym kosztem sprzętu.
Płatność

W całości, jeśli maszyna jest na magazynie. 50% z góry 50% przy dostawie, jeśli maszyna nie jest na stanie.
Sprawdzamy maszynę

Trzyetapowa kontrola jakości: w fabryce Wattsan, w naszym magazynie w Holandii, przed dostawą.
Dostawa lub odbiór

Firma transportowa lub Ty odbierasz maszynę z naszego magazynu.
Uruchomienie sprzętu

Jesteśmy tutaj, aby Ci pomóc, gdy tylko będziesz potrzebować wsparcia.

Głowica laserowa do Twoich zadań

Przecinarki do metalu Wattsan wyposażone są w głowice laserowe popularnych producentów takich jak Raytools, BOCI i Precitec.

1. Złącze QBH

  Jest to łącznik między kablem światłowodowym a głowicą lasera. Zapobiega powrotowi wiązki, chroniąc w ten sposób źródło lasera.
2. 2 górne soczewki ochronne

  Pierwsza linia obrony. Ten niezbędny duet soczewek chroni kosztowną optykę wewnętrzną przed brudem, rozpryskami i zanieczyszczeniami. Zapewnia czystą jakość wiązki i zapobiega zanieczyszczeniom, przedłużając żywotność głównych komponentów i zmniejszając koszty konserwacji.
1. Moduł kolimatora

  Służy do zwężania i regulacji wiązki laserowej. Dzięki niemu wiązka laserowa nadaje się do dalszej transmisji do modułu ogniskowania. Nie należy go wymieniać częściej niż raz w roku.
2. Moduł ogniskowania z kontrolerem położenia

  Dynamicznie reguluje odległość ogniskową podczas pracy, aby zapewnić głębokie i wysokiej jakości cięcia.
3. 2 dolne soczewki ochronne

  Soczewki te przyjmują na siebie największy ciężar rozprysków i dymu podczas pracy. Łatwe i niedrogie w wymianie, chronią soczewkę ogniskującą, gwarantując spójne, precyzyjne cięcia i pozwalają zaoszczędzić tysiące na naprawach.
1. Zestaw zabezpieczający przed kolizjami

  Zestaw zabezpieczający przed kolizjami BOCHU BLT6 chroni kluczowy element urządzenia, głowicę lasera, przed uderzeniami i uszkodzeniami końcówki spowodowanymi wypaczeniem materiału lub błędem operatora. Skraca czas przestojów i zapewnia płynną i rentowną pracę.
2. Pierścień chłodzący wodą

  Zapewnia doskonałą jakość cięcia. Dodatkowo chłodzi dolne moduły głowicy lasera, zapewniając stabilne i dokładne cięcie oraz chroniąc przed uszkodzeniami spowodowanymi przegrzaniem.

Doświadczenia od entuzjastycznych blogerów

Ten grawer laserowy może grawerować bez żadnych problemów. Jak szybko i łatwo można dostosować produkty!

Riccardo Muscarella
Maszyna ma idealnie płaską powierzchnię. Ułatwia mi to powtarzalną pracę!

Matteo Moras
Świetna robota wykonana w mniej niż godzinę. Dzięki szybkości maszyny laserowej CO2.

Roberto D'Adago
Ten model jest świetny, a precyzja lasera niesamowita – ostra jak brzytwa!

Roger Jungo

Waga:: 1500 kg

Miejsce pracy:: 1300x1300 mm

Rozmiar maszyny:: 2545 х 2834 х 2134 mm

Rama:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Ochrona typu szafka:: Yes

Moc lasera:: up to 6000 W

Głowica laserowa:: Raytools

Typ lasera:: Raycus/IPG

Moc silnika W:: 400 W

XY Moc silnika:: 750 W

System smarowania:: Automatic centralized, semi-automatic

Struktura osi Z:: HIWIN Guides / Ball Screws

Dokładność repozycjonowania:: ±0.03 mm

Maks. prędkość ruchu:: 80 m/min

Struktura osi XY:: HIWIN Guides/ Helical rack

Silnik na X i Y:: Delta

Dodatkowy gaz:: air, nitrogen, argon, Oxygen

Czujnik wysokości:: Automatic capacitive

Maks. prędkość robocza:: Depends on the material

Rodzaj czujników końcowych:: Inductive

Oprogramowanie:: Raytools

Elektryka mocy:: Siemens

System kontroli wysokości:: BCS100

Układ sterowania:: Raytools XC3000S
