Fiber Metal vágógép WATTSAN 1313 A kabin

Munkaterület:: 1300x1300 mm
Lézer teljesítmény:: up to 6000 W
A gép mérete:: 2545 х 2834 х 2134 mm
Súly:: 1500 kg
Max. mozgási sebesség:: 80 m/min

Minden jellemző

Protective cabin
Gyors funkcióváltás
Keretes szerkezet
Nincs szükség elővágásra
Nagy pontosság és sebesség

Wattsan 1313 A Cabin lézeres fémvágó

A Wattsan 1313 A Cabin egy kompakt és könnyű lézeres fémvágó, amelyet kis és növekvő vállalkozások számára fejlesztettek ki. Vázát vastag falú csövekből készítik, így könnyebb, mint az E, S és HARD sorozat, miközben megőrzi tartósságát és teljesítményét.

Teljesen zárt biztonsági kabinnal felszerelve tiszta és biztonságos munkakörnyezetet biztosít. A belső térben tűzálló téglák borítják az ágyat, és kihúzható kocsik biztosítják a fokozott védelmet és az anyagok könnyű kezelhetőségét.

1300x1300 mm-es munkaterülettel a gép megbízhatóan vágja a rozsdamentes acélt, szénacélt, horganyzott acélt, rézet és alumíniumot 25 mm vastagságig – 24 órában, megszakítás nélkül.

A Wattsan 1313 A Cabin ugyanazt a Wattsan minőséget nyújtja, de kompaktabb és megfizethetőbb formában. Kisebb alapterülete és alacsonyabb ára ideális belépő szintű megoldás azoknak a műhelyeknek, amelyek professzionális minőségű fémvágást keresnek alacsonyabb beruházással.

Állítsa be a vágási folyamatot a gyártáshoz

A CYPCUT szoftver egyszerű, felhasználó-orientált vezérlőkkel rendelkezik. A megvalósított funkciók nagymértékben leegyszerűsítik és optimalizálják a vágási folyamatot.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A FLYCUT technológia lehetővé teszi a legrövidebb és leghatékonyabb vágási pálya meghatározását, ami lehetővé teszi a kerek és téglalap alakú lyukak gyors vágását akár 1 mm vastagságú fémlemezben. Ebben az esetben a lézerfej felemelés és leengedés nélkül működik, ami nagy munkasebességet biztosít és gázt takarít meg. Ez a mód akkor megfelelő, ha szellőzőrendszereket gyárt.
Megakadályozza a sarkok megolvadását, és javítja a gyártott termékek minőségét, mivel a lézerfej minden sarkon hurkol, és nem áll meg. A kapott sarkok tiszták és egyenletesek. A RINGCUT funkció vastagabb anyagok megmunkálására vagy több sarkú termékek vágására alkalmas, ahol fontos a pontosság, pl. fogaskerekek, monogramok, ajándéktárgyak stb.
A reklámtermékek gyártására alkalmas lapon lévő alkatrészek elrendezésének professzionális optimalizálása. A NESTING funkció lehetővé teszi az alkatrészek minél hatékonyabb és egymáshoz minél közelebbi elrendezését a lapon, hogy ne legyenek hézagok. Ez lehetővé teszi az anyagmegtakarítást.
Lehetővé teszi a lap helyzetének pontos meghatározását a munkaterületen három referenciapont segítségével. Csak az anyagot kell a munkaterületre helyezni, a programban megadni a méreteit, és a gép mindent elvégzi magától. Nem kell az anyagot tökéletesen az asztalra helyezni.
A mikroillesztések beillesztésére szolgál a megmunkálási útvonalba, hogy az alkatrészek ne landoljanak az oldalán. Ebben az esetben a vágás után könnyen eltávolíthatóak az alkatrészek. Ez megóvja a munkafejet attól, hogy működés közben az alkatrészekkel ütközzön. Ez a funkció lehetővé teszi a promóciós és ajándéktárgyakhoz szükséges kis alkatrészek gyártását anélkül, hogy azok elvesznének a munkaterületen.
Ez a mód lehetővé teszi az egymáshoz közeli vonalak összekapcsolását, azaz összekapcsolását úgy, hogy a lézerfej ne vágjon egy helyen. Ez a funkció nagymértékben javítja a teljesítményt és csökkenti a működési időt. Ez a funkció tömeggyártásra alkalmas, például munkadarabok, promóciós és ajándéktárgyak stb. gyártása során.

Materials

– vágás

Szénacél
Rozsdamentes acél
Galvanizált acél
Alumínium
Réz
Sárgaréz
Titán

A Wattsan fémvágói – felejtsd el a javításokat és az állásidőt!

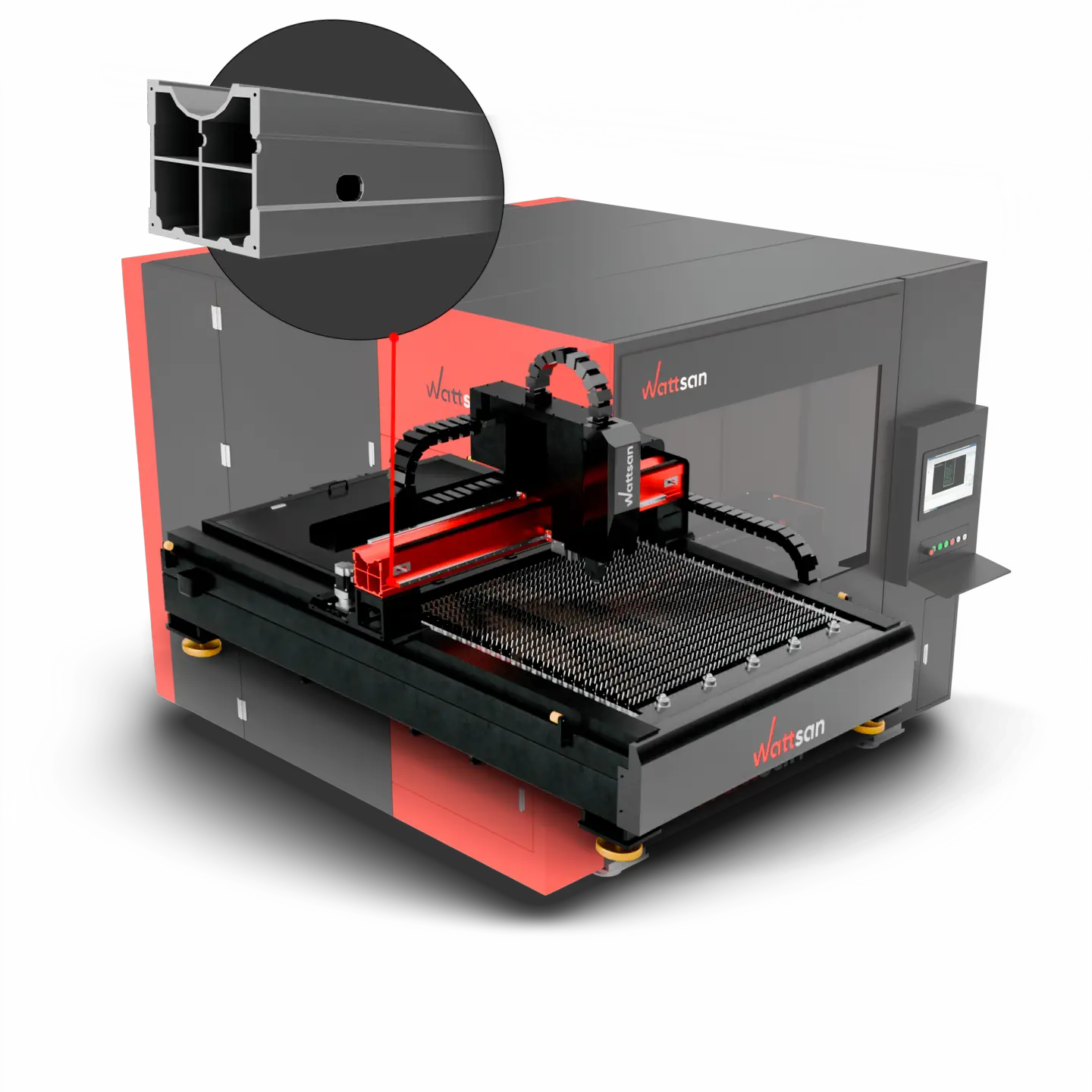

Hatékony anyagmozgatás

A portál repülőgépipari alumíniumból készül. Nagy tartósságot, merevséget, könnyű súlyt, korrózió- és oxidációállóságot, valamint nagy mozgási sebességet biztosít. Ez segít a berendezésnek a nagy terhelések kezelésében és a deformációk megelőzésében. Mindez garantálja a hosszú távú és problémamentes működést.

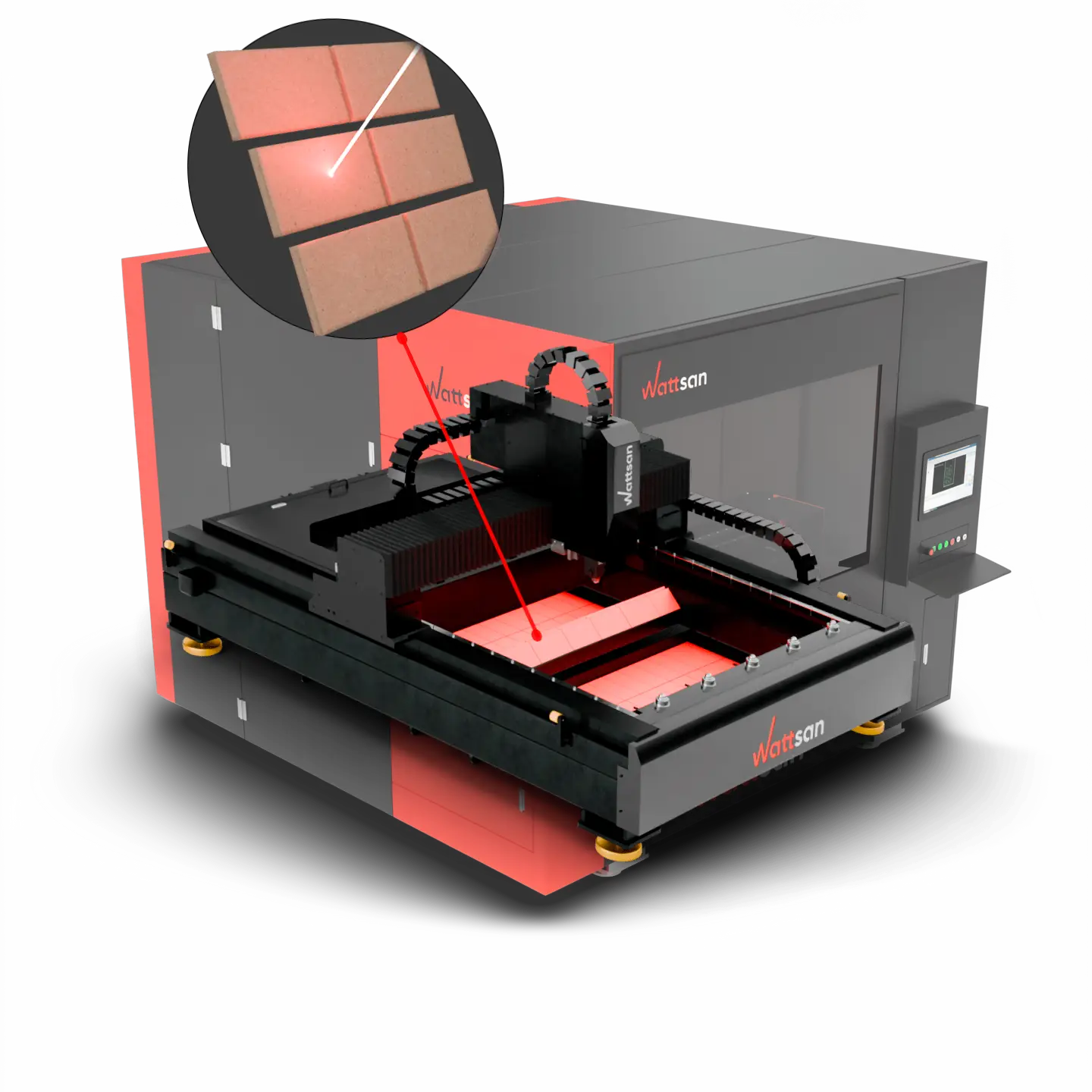

Űrminőségű védelem a hibátlan vágásokért

Az ágy belső részei és a kihúzható függönyök tűzálló téglákkal vannak megerősítve. Ezek akár 1720 °C-os hőmérsékletet is kibírnak, ami összehasonlítható a légkörbe belépő űrsikló által elviselhető hőmérséklettel. Ez azért van így, hogy kizárható legyen az ágy deformálódásának vagy a lézer ágyon keresztüli átvágásának lehetősége.

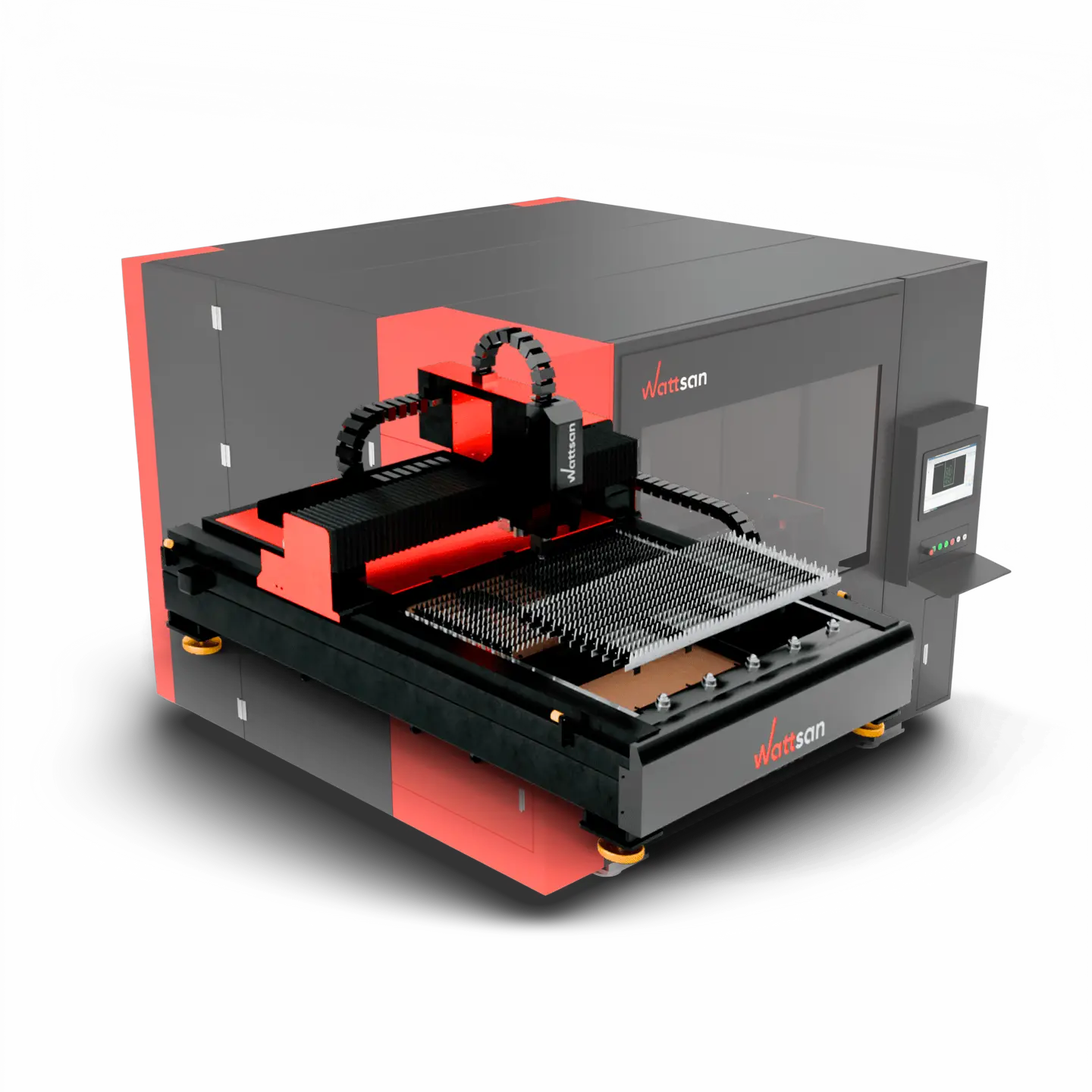

Feladatok szétválasztása

A gép moduláris felépítését négy asztalrész alkotja. Ez védelmet nyújt a hőhatásokkal szemben. Emellett növeli a teherbíró képességet. Változás esetén könnyedén kicserélhető csak a szükséges rész, nem az egész asztal.

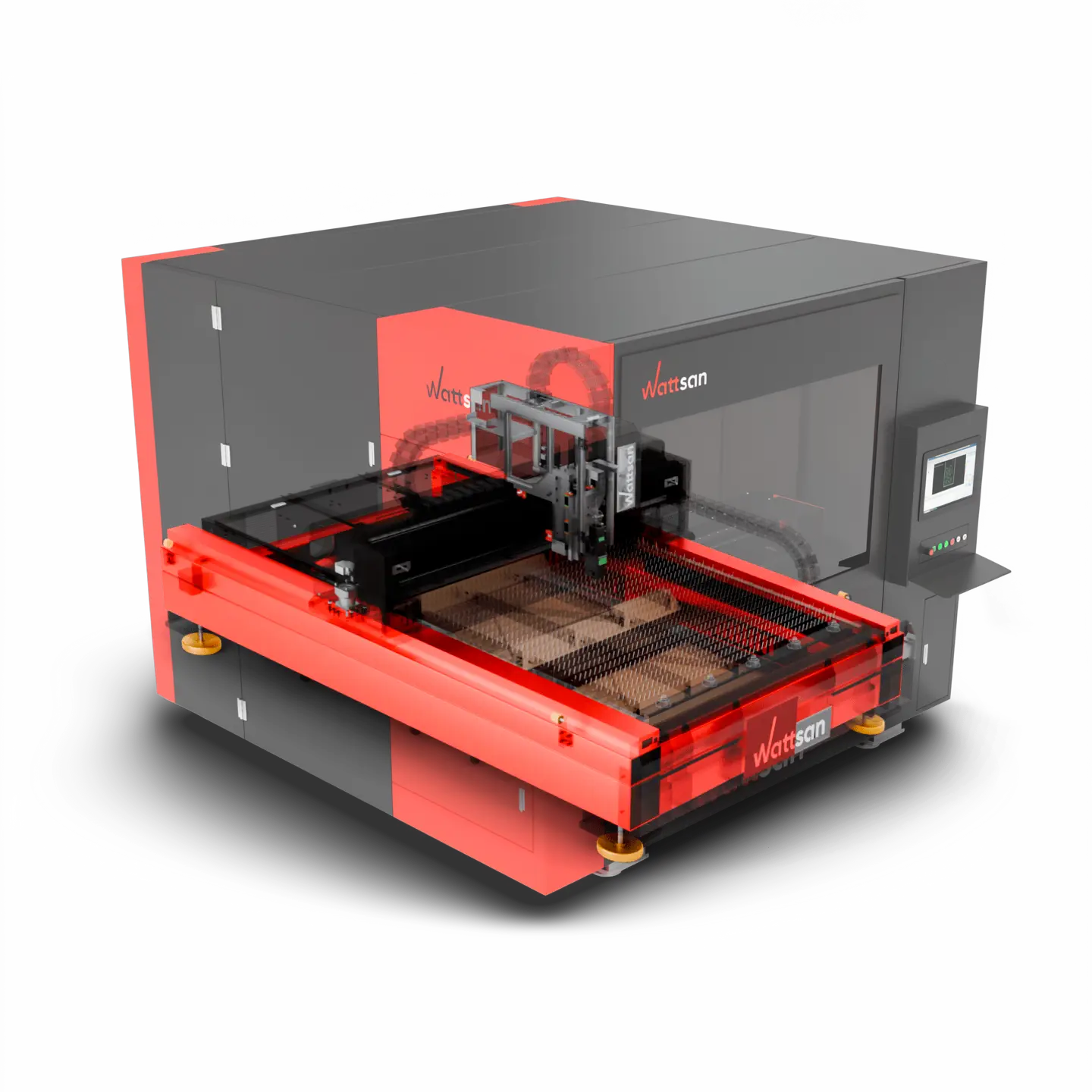

Könnyű és stabil

Ez a modell vastag falú profilcsövekből készült alsó ágyazattal rendelkezik. Ezáltal a szerkezet könnyebb, ugyanakkor stabilabb is; minél közelebb van a padlóhoz, annál jobb a stabilitás. A váz hőkezelésen és robotizált maráson is átesett, mint a Wattsan gépek összes többi vázának.

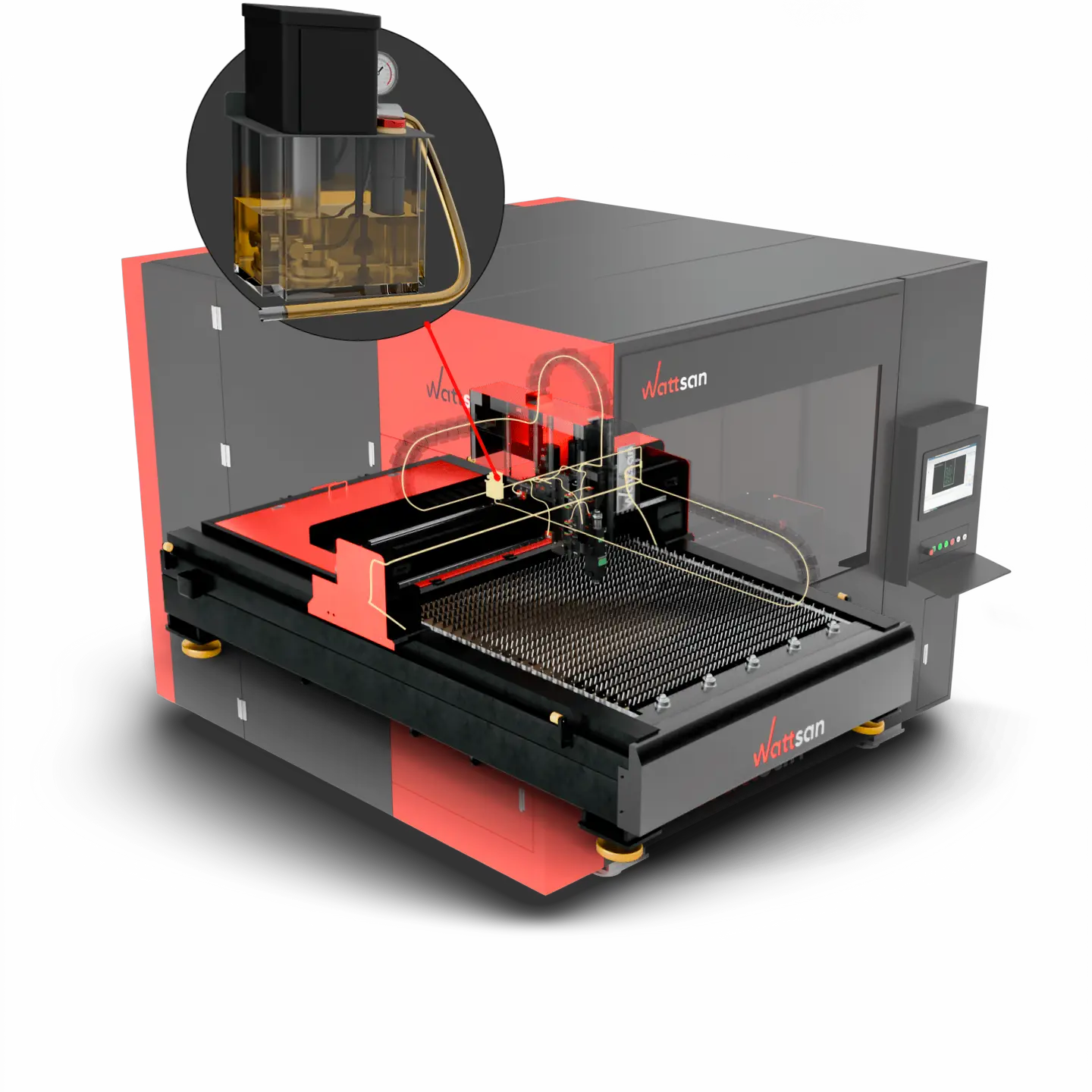

Védje a gépet a kopástól

A modell központi automatikus kenőrendszerrel van felszerelve a további kényelem érdekében. Ez rendszeres időközönként gondoskodik az összes mozgó alkatrészről. Ez a technológia lehetővé teszi, hogy csak az olajszintről kelljen gondoskodnia, miközben meghosszabbítja a gép élettartamát. Van egy speciális funkció is, amely figyelmezteti a vezérlőrendszert, ha elfogy az olaj.

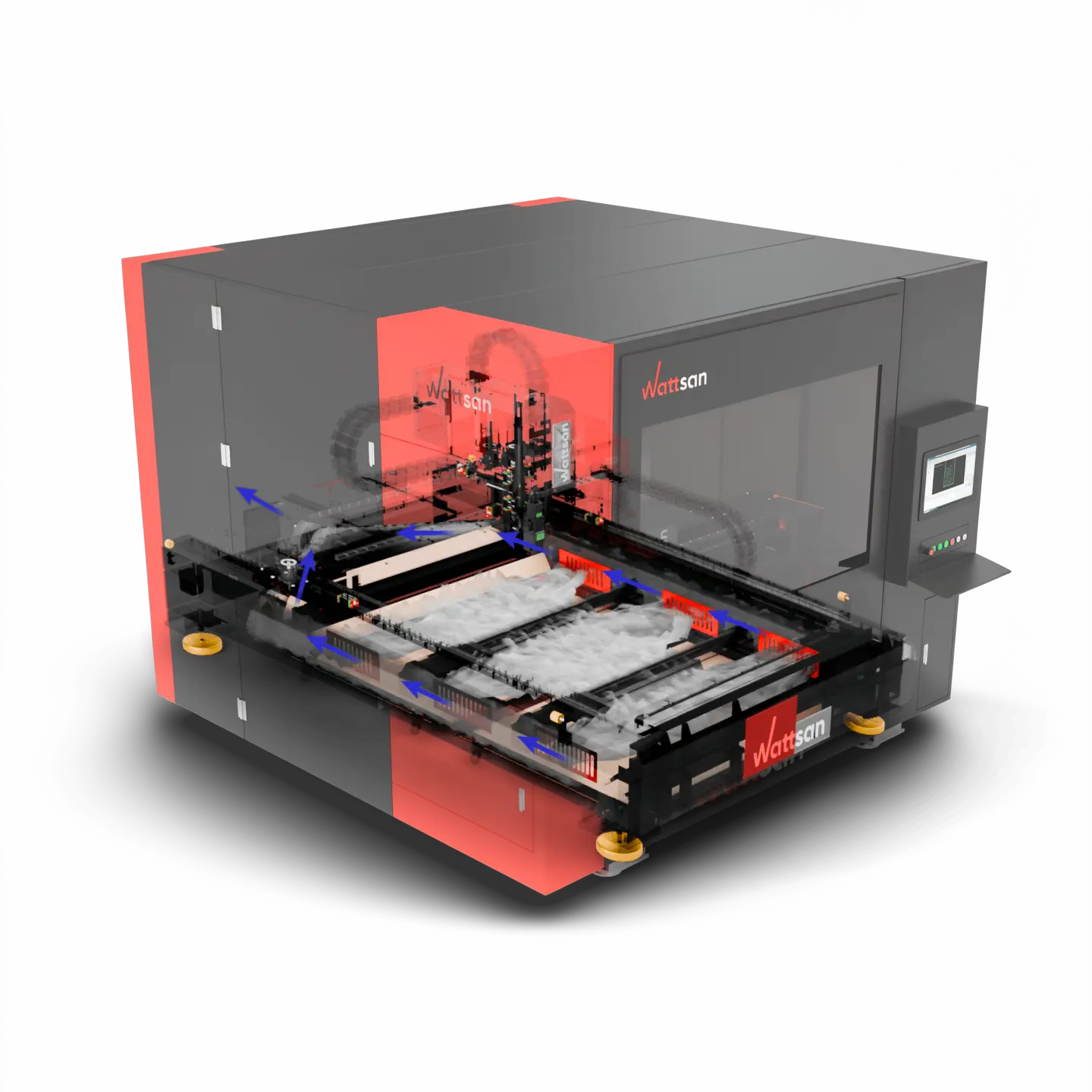

Hatékony poreltávolítás

A gép alján egy üreges keret található, amelyben három rács helyezkedik el a bal és a jobb oldalon, amelyeken keresztül a rendszer végén található elszívó berendezés segítségével eltávolítják a port és a gázt. Ez növeli az eltávolított gáz és por mennyiségét, miközben a rendszer teljes kapacitása változatlan marad.

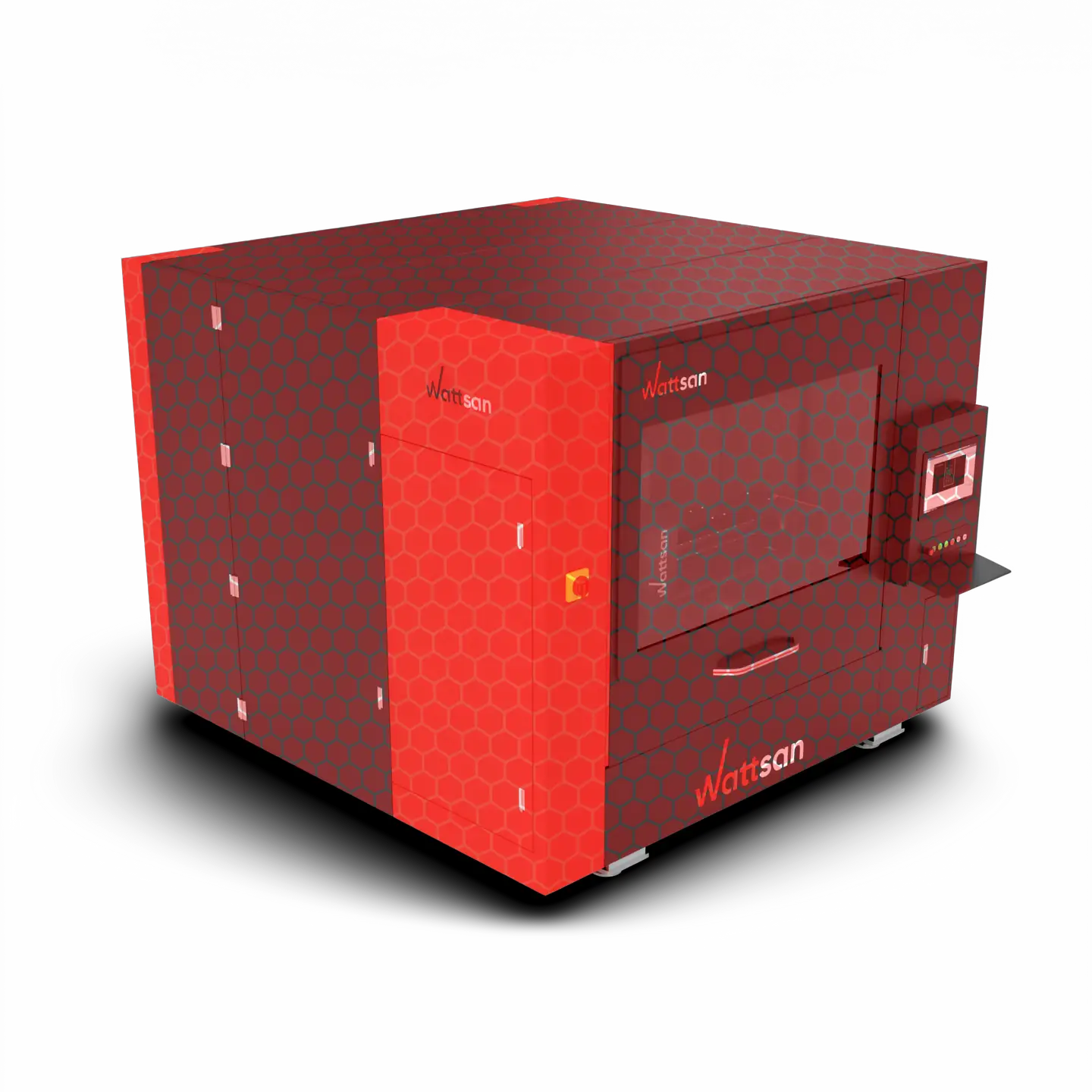

Biztonsági kabin

A gép teljesen zárt, védőburkolattal ellátott kabinban található, interaktív elektromos függőleges ajtóval és lézerálló, az európai CE szabványoknak megfelelő tanúsítvánnyal rendelkező nézőablakkal. Az integrált légszűrő és füstelszívó rendszer biztosítja a tiszta, biztonságos és akadálymentes munkakörnyezetet.

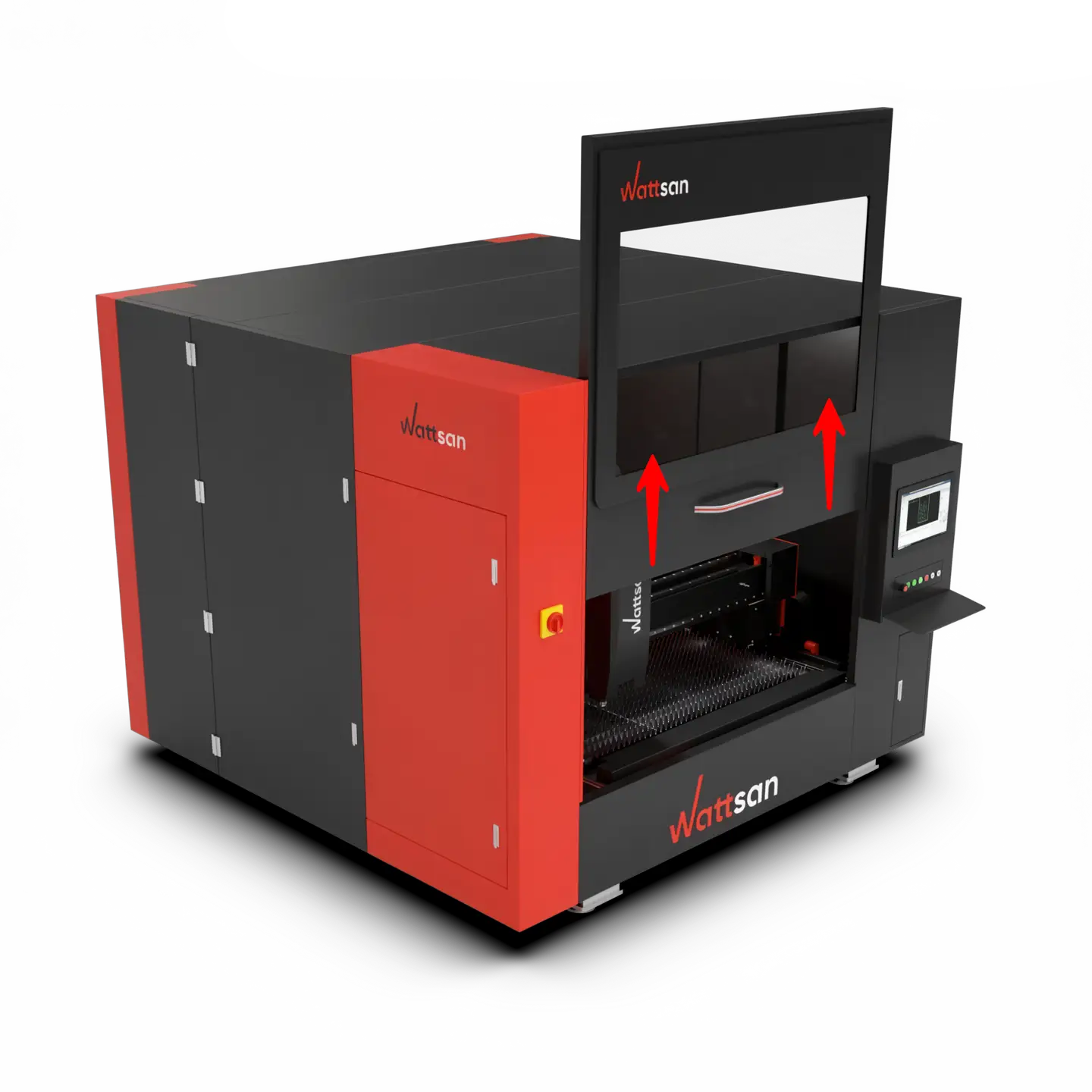

Ergonómikus kialakítás

A könnyű használat érdekében tervezett Wattsan 1313 A Cabin elektromos függőleges emelőajtóval és kényelmes, megnövelt markolatú fogantyúval rendelkezik. Ez biztosítja a sima, könnyű működést és a pontos vezérlést – még hosszú gyártási ciklusok során is.

Összehasonlító táblázat

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Sebesség (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
sárgaréz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

A csúcstechnológiás berendezések és az ellenőrzött pontosság garantált

Védőborító

Ez védi a MITSUBISHI szervomotorokat, a SHIMPO bolygóműves sebességváltókat és a HIWIN vezetősíneket a külső hatásoktól.
Védőburkolat lézerfej

Ez védi a lézerfej fő alkatrészeit.
Sín vezetékekkel

A busz lehetővé teszi a portál mozgatásához szükséges elektromos kábelek tárolását.
Védőlánc üvegszálhoz

A lánc védi az optikai kábelt és a lézerfej vezetékeit.
Nyomásérzékelő

Ez vezérli és szabályozza a lézerfej gáznyomását.
HIWIN csapágyak

A lézerfejet Hiwin csapágyak mozgatják. Ez zökkenőmentes futást, nagy teherbírást és alacsony zajszintet biztosít.
MITSUBISHI szervomotorok

A MITSUBISHI szervomotorok kisebb méretekkel, dupla élettartammal, minimális rezgéssel, akár 2G sebességgel, könnyű cserével és karbantartással rendelkeznek.
SHIMPO bolygóműves hajtóművek

SHIMPO planetary gearboxes convert the torque from the servo motor and transmit it to the skew gear which drives the gantry and helps it move smoothly.
HIWIN-útmutatók

A HIWIN vezetők nagy pontossággal és megbízhatósággal, alacsony súrlódással és egyszerű telepítéssel rendelkeznek. A "megbízhatóság" szinonimái. A sínvezetőket szakértő felügyelete mellett kell a vázra felszerelni.
LEAN spirális állványok

Segítse a gépet, hogy a kívánt sebességgel elviselje a terhelést, és biztosítsa a zökkenőmentes portálmozgást. A spirális állványokat szakértői felügyelet mellett kell felszerelni a keretre!

Vásárlási eljárás

Berendezés kiválasztása

Segítünk az Ön igényeinek megfelelő gép kiválasztásában
Számla küldése

A gép teljes készletében és a számla elküldésében megállapodunk a berendezés végső költségével.
Fizetés

Teljesen, ha a gép raktáron van. 50% előre 50% szállításkor, ha a gép nincs raktáron.
Ellenőrizzük a gépet

A 3 lépéses minőségellenőrzés: a Wattsan gyárban, a hollandiai raktárunkban, kiszállítás előtt.
Szállítás vagy átvétel

Vagy egy szállító cég, vagy Ön veszi fel a gépet a raktárunkból.
Indítóberendezés

Azért vagyunk itt, hogy segítsünk, amikor segítségre van szüksége.

Lézerfej a feladatokhoz

A Wattsan fémvágók olyan népszerű gyártók lézerfejeivel vannak felszerelve, mint a Raytools, BOCI és Precitec.

1. QBH csatlakozó

  Ez az összeköttetés az optikai kábel és a lézerfej között. Megakadályozza a sugárvisszatérést, így védi a lézerforrást.
2. 2 felső védőlencse

  Az első védelmi vonal. Ez a nélkülözhetetlen lencsepáros védi a drága belső optikát a szennyeződésektől, fröccsenésektől és törmeléktől. Biztosítja a tiszta sugárminőséget és megakadályozza a szennyeződéseket, meghosszabbítva a központi alkatrészek élettartamát és csökkentve a karbantartási költségeket.
1. Kollimátor modul

  A lézersugár szűkítésére és beállítására szolgál. Ezzel a lézersugár alkalmasabbá válik a fókuszáló modulhoz való továbbításra. Évente legalább egyszer cserélni kell.
2. Fókuszáló modul pozícióvezérlővel

  Működés közben dinamikusan beállítja a fókusztávolságot, hogy mély és minőségi vágásokat biztosítson.
3. 2 alsó védőlencse

  Ezek a lencsék viselik a működés közben keletkező fröccsenések és füst terheit. Könnyen és olcsón cserélhetők, védik a fókuszlencsét, garantálják az egyenletes, nagy pontosságú vágásokat, és több ezer eurót takarítanak meg javítások terén.
1. Ütközésvédő készlet

  A BOCHU BLT6 ütközésvédő készlet védi a legfontosabb alkatrészt, a lézerfejet az ütközésektől és a hegy károsodásától, amelyet az anyag deformálódása vagy a kezelő hibája okozhat. Csökkenti az állásidőt és biztosítja a zökkenőmentes és jövedelmező munkavégzést.
2. Vízhűtő gyűrű

  Tökéletes vágási minőséget biztosít. Ezenkívül hűti a lézerfej alsó moduljait, biztosítva a stabil és pontos vágást, valamint védve a túlmelegedés okozta károsodásoktól.

Tapasztalatok lelkes bloggerek részéről

Ez a lézergravírozó gond nélkül képes gravírozni. Milyen gyors és egyszerű a termékek testreszabása!

Riccardo Muscarella
A gép tökéletesen sík felülettel rendelkezik. Ez megkönnyíti a monoton munkát számomra!

Matteo Moras
Remek munka készült el kevesebb mint egy óra alatt. Köszönhetően a CO2 lézergép sebességének.

Roberto D'Adago
Ez a modell nagyszerű, és a lézer pontossága elképesztő – olyan éles, mint egy borotva!

Roger Jungo

Súly:: 1500 kg

Munkaterület:: 1300x1300 mm

A gép mérete:: 2545 х 2834 х 2134 mm

Keret:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Szekrény típusú védelem:: Yes

Lézer teljesítmény:: up to 6000 W

Lézeres fej:: Raytools

Lézeres típus:: Raycus/IPG

Z Motorteljesítmény W:: 400 W

XY Motor teljesítmény:: 750 W

Zsírrendszer:: Automatic centralized, semi-automatic

A Z tengely felépítése:: HIWIN Guides / Ball Screws

Helyreállítási pontosság:: ±0.03 mm

Max. mozgási sebesség:: 80 m/min

Az XY tengely felépítése:: HIWIN Guides/ Helical rack

Motor X-en és Y-n:: Delta

Kiegészítő gáz:: air, nitrogen, argon, Oxygen

Magasságérzékelő:: Automatic capacitive

Max. munkasebességet:: Depends on the material

A végérzékelők típusa:: Inductive

Szoftver:: Raytools

Erőteljes elektromosság:: Siemens

Magasságszabályozó rendszer:: BCS100

Vezérlő rendszer:: Raytools XC3000S

Kérdéseket feltenni

Fémvágásra a száloptikai lézer a legalkalmasabb, de erre a célra egy speciálisan felszerelt, nagy teljesítményű lézercsővel ellátott CO2 lézer is megfelelő lehet. Nem szabad azonban elfelejteni, hogy a CO2 lézerrel történő vágáshoz a fém vastagsága 1,5 mm-re van korlátozva, míg a száloptikai lézer akár 25 mm-re is képes.
Egy órányi lézervágás költsége nem csak a lézergép teljesítményétől és működési sebességétől függ, hanem számos egyéb tényezőtől is, mint például: a gépkezelő szakmai felkészültsége, a bérbeadás költsége gyártóhelyiség, az áram költsége és fogyasztása, magának az anyagnak a költsége, a selejt mennyisége és a gép leállási ideje, és még sok más. Ahhoz, hogy egyértelmű választ adhassunk az egy óra lézervágás költségére vonatkozó kérdésre, ezeket a paramétereket figyelembe kell venni.
A fémfelületre fókuszált lézersugarat visznek fel, aminek következtében az megolvad, az olvadt anyagot egy segédgáz segítségével kifújják a vágási zónából.
A lézersugárzó teljesítménye a feldolgozandó anyag vastagságától és a kívánt feldolgozási sebességtől függ. Például egy 1 kW-os emitter 1 mm vastag rozsdamentes acélt 13 m/perc sebességgel, egy 3 kW-os emitter pedig körülbelül 35 m/perc sebességgel vágja le ugyanazt az anyagot. Itt minden a költségvetéstől és a maximális kapacitás kihasználásának célszerűségétől függ. Bár elmondható, hogy a mai versenyhelyzetben nincs értelme 1 kW-nál kisebb teljesítményű lézergépet venni.
