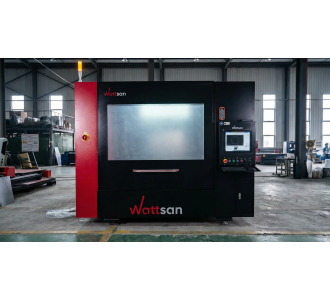

Máquina cortadora de fibra metálica Cabaña WATTSAN 1313 A

Área de trabajo:: 1300x1300 mm
Potencia láser:: up to 6000 W
Tamaño de la máquina:: 2545 х 2834 х 2134 mm
Peso:: 1500 kg
máx. velocidad de movimiento:: 80 m/min

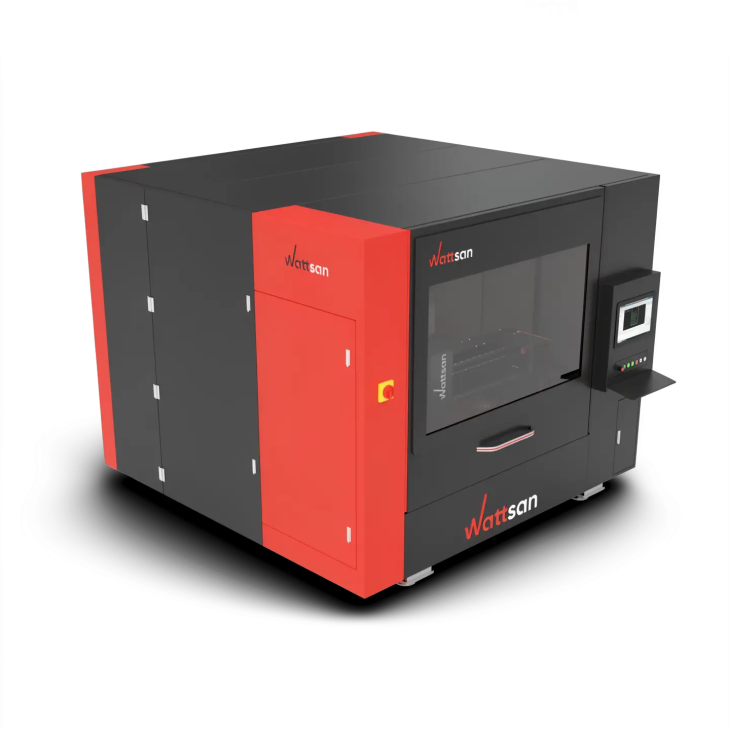

Máquina de corte de metales por láser de fibra 1313 A Cabin

Protective cabin
Cambio rápido de funciones
Estructura enmarcada
No requiere precorte
Alta precisión y velocidad

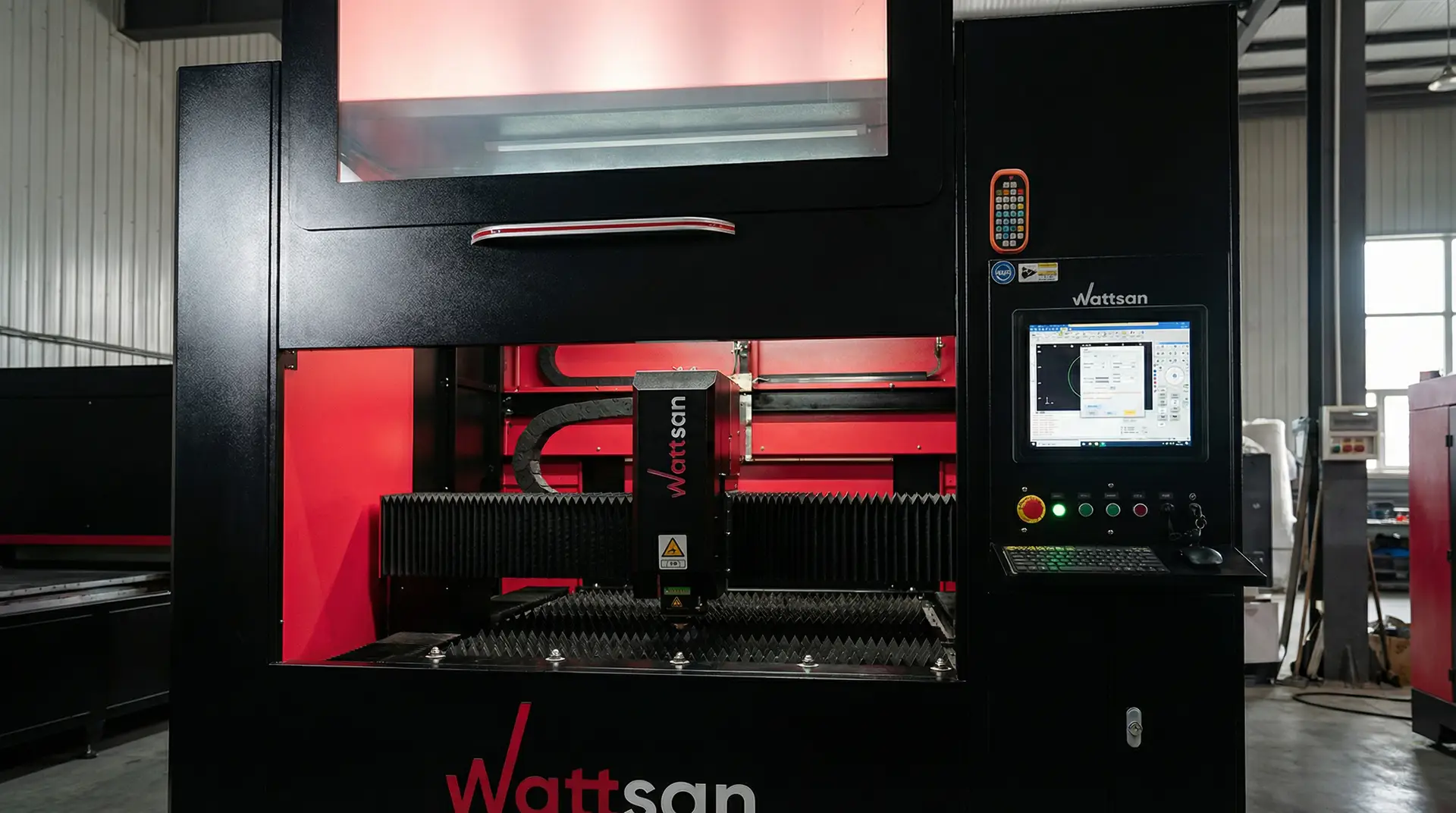

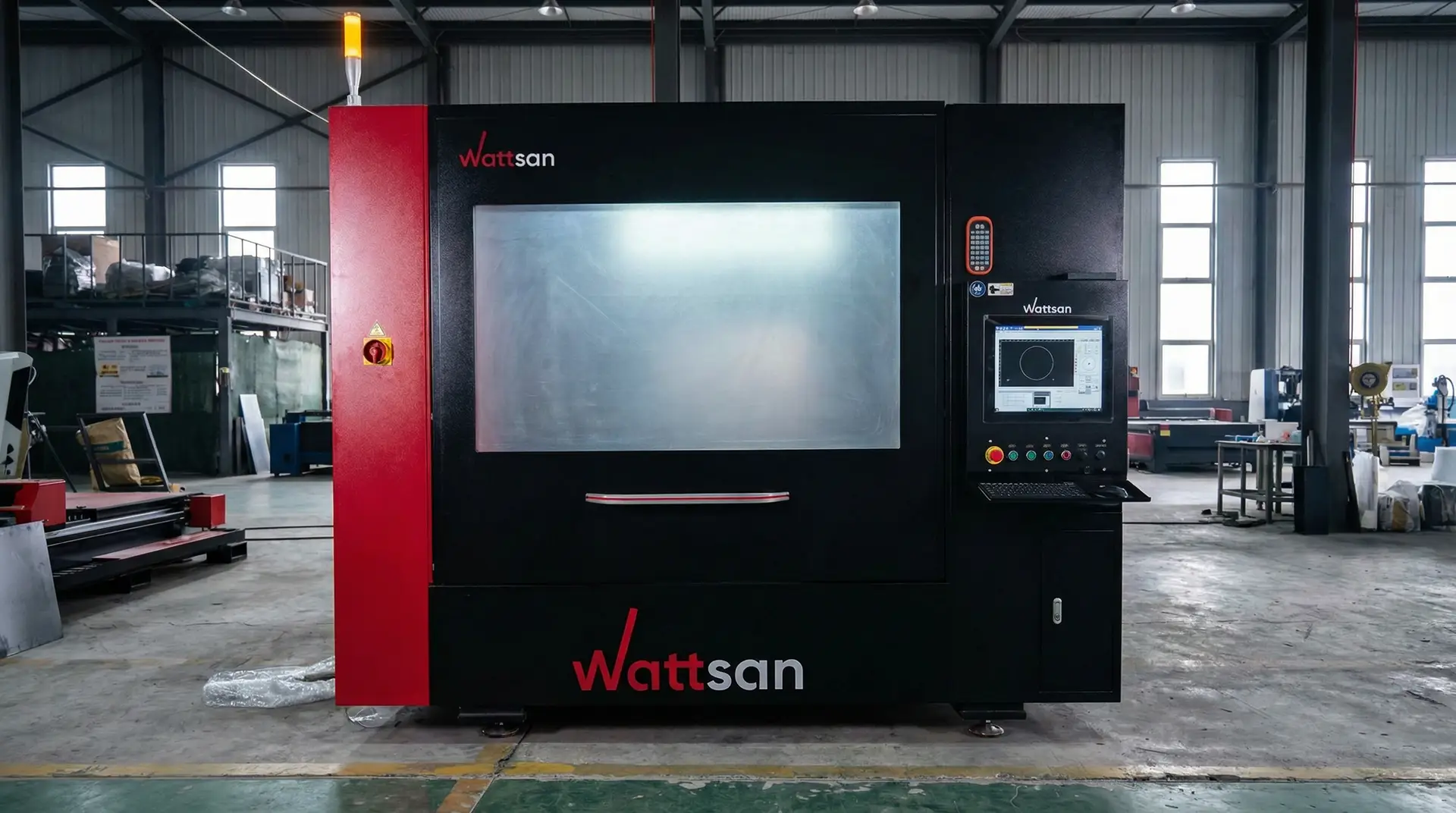

Cortadora láser de metal Wattsan 1313 A Cabin

La Wattsan 1313 A Cabin es una cortadora láser de metal compacta y ligera diseñada para pequeñas empresas y negocios en crecimiento. Su estructura está fabricada con tubos de pared gruesa, lo que la hace más ligera que las series E, S y HARD, al tiempo que mantiene su durabilidad y rendimiento.

Equipada con una cabina de seguridad totalmente cerrada, garantiza un entorno de trabajo limpio y seguro. El interior cuenta con ladrillos refractarios que cubren la base y carros extraíbles para una mayor protección y un fácil manejo del material.

Con un área de trabajo de 1300 x 1300 mm, la máquina corta de forma fiable acero inoxidable, acero al carbono, acero galvanizado, cobre y aluminio de hasta 25 mm de espesor, las 24 horas del día, los 7 días de la semana, sin interrupciones.

La Wattsan 1313 A Cabin ofrece la misma calidad Wattsan en un formato más compacto y asequible. Su menor tamaño y su precio más bajo la convierten en la solución ideal para talleres que buscan un corte de metal de calidad profesional con una inversión reducida.

Configure el proceso de corte según su producción

El software CYPCUT dispone de controles sencillos y centrados en el usuario. Se han implementado funciones que simplifican y optimizan significativamente el proceso de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnología FLYCUT le permite determinar la trayectoria de corte más corta y eficiente, permitiendo un corte rápido de agujeros redondos y rectangulares en chapa de metal con espesores de hasta 1 mm. En este caso, el cabezal láser funciona sin subir ni bajar, lo que garantiza una alta velocidad de trabajo y ahorra gas. Este modo es adecuado si fabrica sistemas de ventilación.
Evita que las esquinas se fundan y aumenta la calidad de sus artículos terminados, ya que el cabezal del láser forma un bucle en cada esquina y no se detiene. Las esquinas resultantes son limpias y uniformes. La función RINGCUT es adecuada para materiales de mayor grosor o para cortar piezas con múltiples ángulos en las que la precisión es importante, por ejemplo, engranajes, moldeado de monogramas y veletas, artículos de recuerdo, etc.
Optimización profesional de la disposición de las piezas en la hoja, lo que resulta idóneo para la producción de productos promocionales. La función NESTING permite colocar las piezas en la hoja de la forma más eficaz y lo más juntas posible de forma que no queden espacios vacíos. Esto permite ahorrar material.
Ayuda a determinar con precisión la posición de la hoja en el área de trabajo mediante tres puntos de referencia. Basta con colocar el material en el campo de trabajo, establecer sus dimensiones en el programa y, a continuación, la máquina lo hará todo por sí misma. No es necesario que coloque el material perfectamente plano sobre la mesa.
Se utiliza para insertar microjuntas en la trayectoria de mecanizado para que las piezas no se encuentren sobre una nervadura. Al mismo tiempo, las piezas pueden retirarse fácilmente después del corte. Esto ayuda a evitar que el cabezal de trabajo choque con las piezas durante el trabajo. Esta función le permitirá producir piezas pequeñas para productos publicitarios y de recuerdo sin perderlas en el campo de trabajo.
Esta modalidad permite unir líneas que están muy juntas, es decir, las combina para que el cabezal láser no corte en el mismo sitio. Dicha función mejorará notablemente la productividad y reducirá el tiempo necesario para completar la operación. Es una función adecuada para la producción en serie, por ejemplo, en la fabricación de piezas en bruto, productos publicitarios y de recuerdo, etc.

Materials

– corte

Acero al carbono
Acero inoxidable
Acero galvanizado
Aluminio
Cobre
Latón
Titanio

Cortadoras de metal de Wattsan: olvídese de las reparaciones y los tiempos de inactividad.

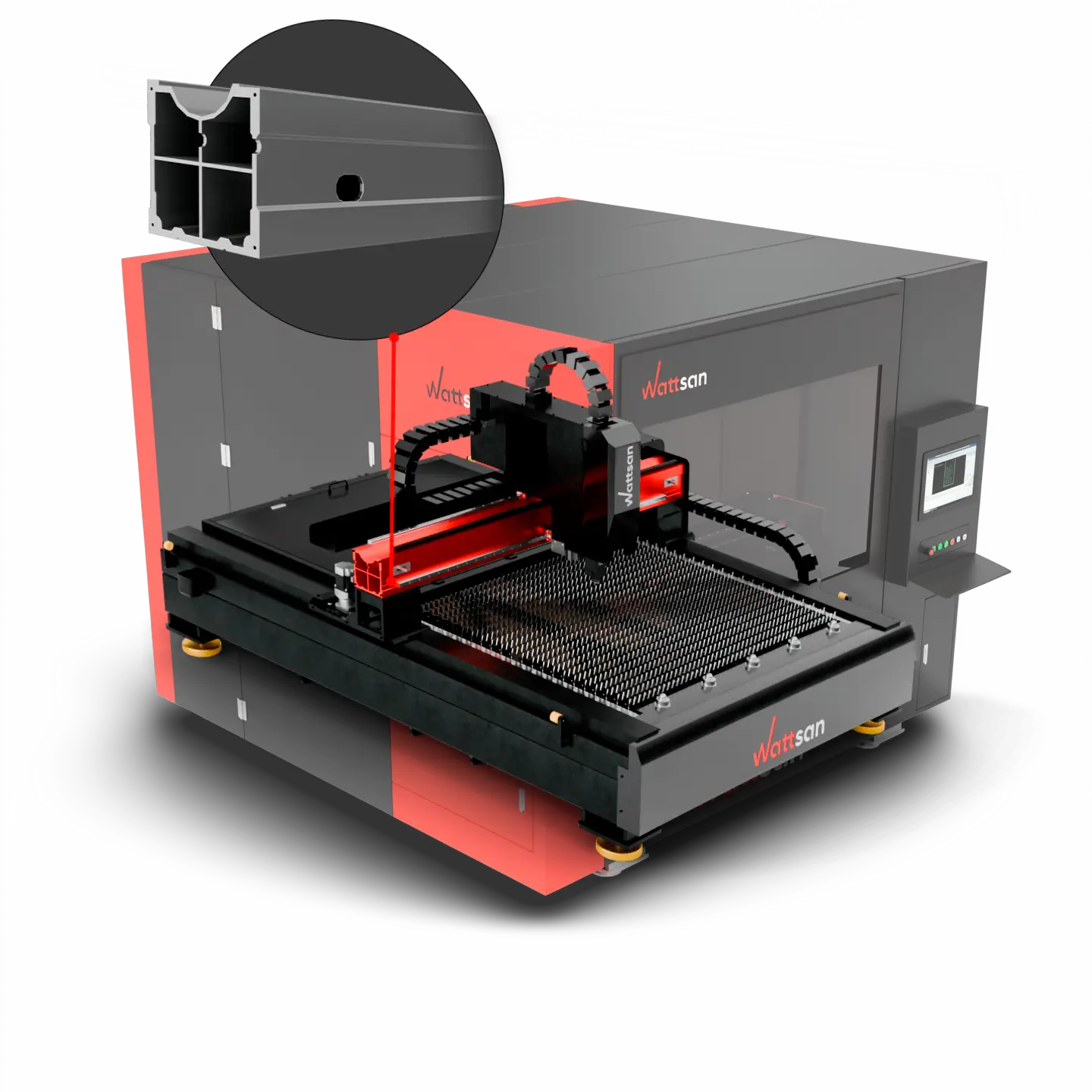

Manipulación eficiente de materiales

El pórtico está fabricado en aluminio aeronáutico. Ofrece una gran durabilidad, rigidez, ligereza, resistencia a la corrosión y la oxidación, y una gran velocidad de movimiento. Esto ayuda al equipo a gestionar cargas pesadas y evitar deformaciones. Todo ello garantiza un funcionamiento prolongado y sin problemas.

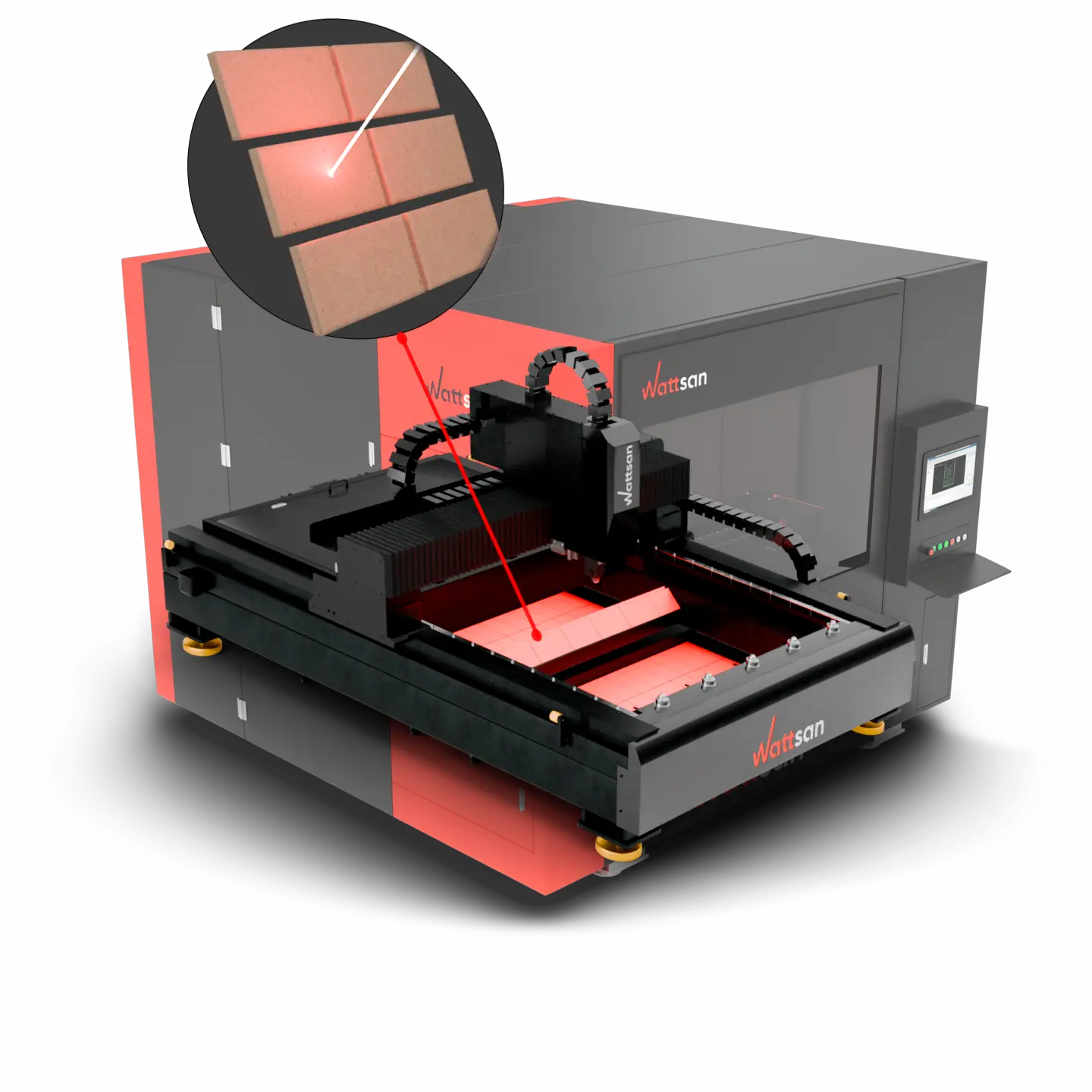

Protección de grado espacial para cortes impecables

Las partes internas de la cama y las cortinas enrollables están reforzadas con ladrillos refractarios. Estos pueden soportar temperaturas de hasta 1720 °C, lo que es comparable a las temperaturas que puede absorber el transbordador espacial cuando entra en la atmósfera. Esto se ha hecho para eliminar la posibilidad de deformaciones o de que el láser corte la propia cama.

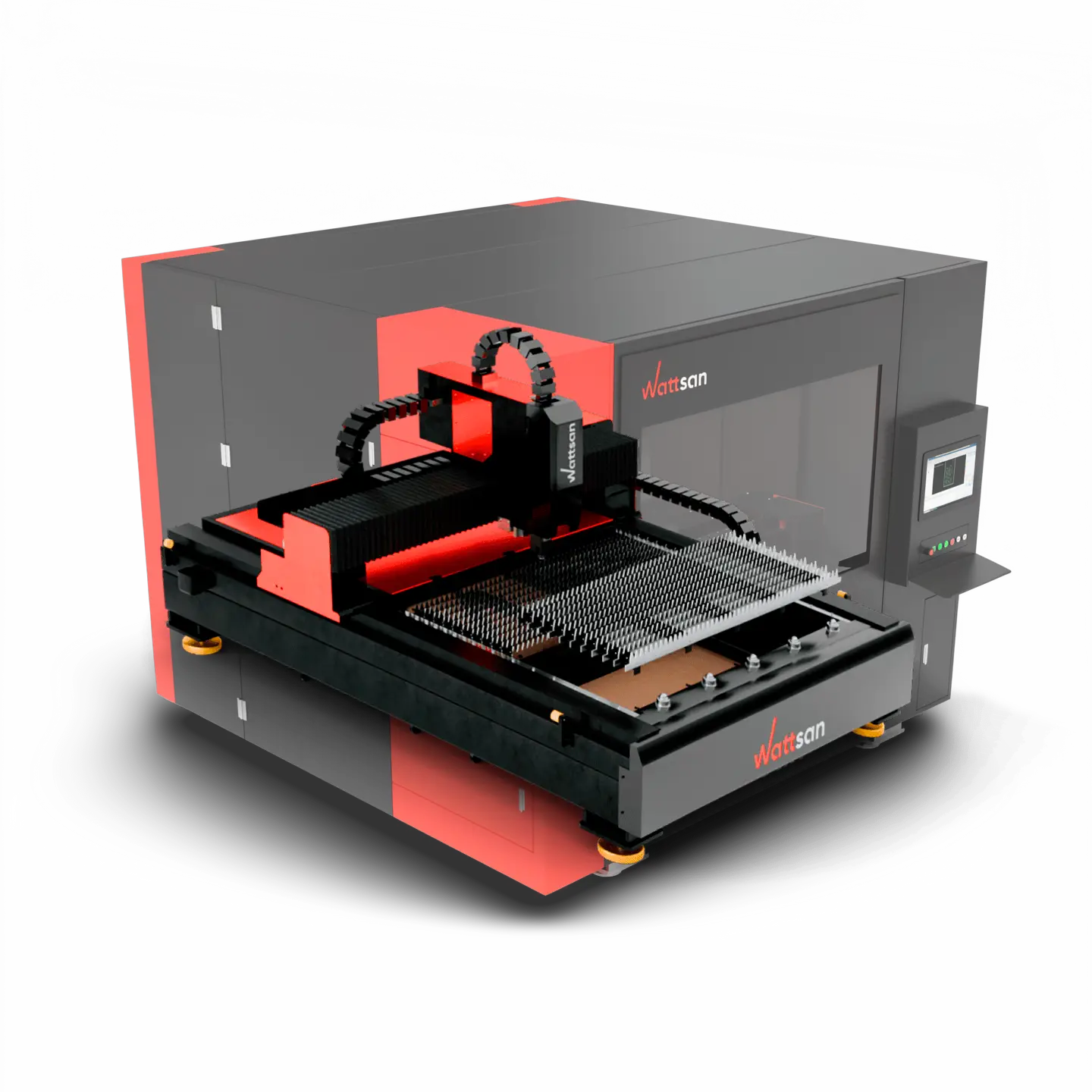

Separación de funciones

Cuatro piezas de mesa conforman la estructura modular de esta máquina. Proporciona protección contra los efectos térmicos. Además, aumenta la capacidad de soporte. En caso de que sea necesario realizar un cambio, se puede sustituir fácilmente solo la pieza necesaria, sin tener que cambiar toda la mesa.

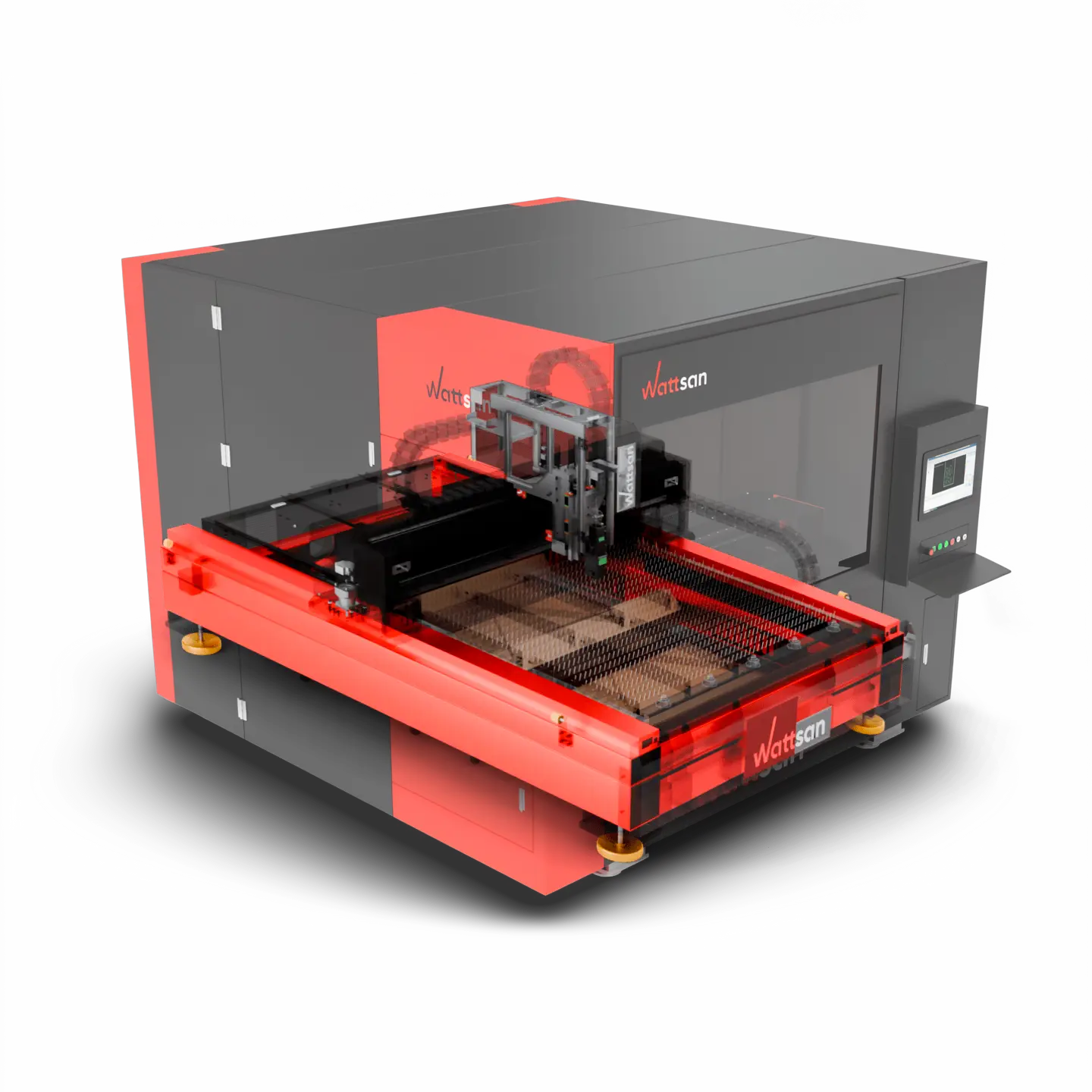

Ligero y estable

Este modelo tiene una base inferior fabricada con tubos de perfil de pared gruesa. Esto hace que la estructura sea más ligera, pero al mismo tiempo más estable; cuanto más cerca del suelo, mejor es la estabilidad. El bastidor también ha sido sometido a un tratamiento térmico y a un fresado robotizado, al igual que todos los demás de las máquinas Wattsan.

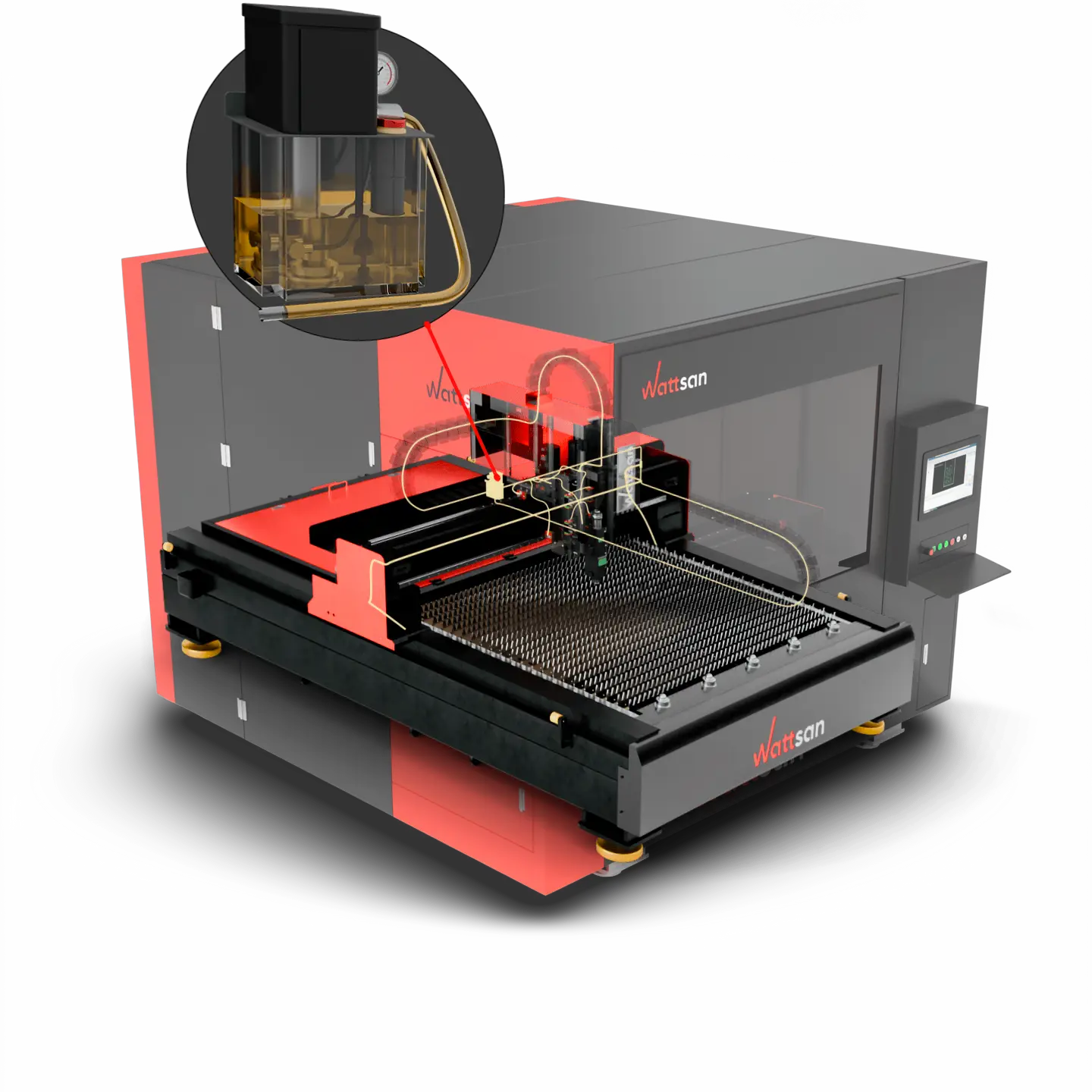

Proteja la máquina contra el desgaste

El modelo está equipado con un sistema de lubricación automatizado centralizado para mayor comodidad. Se encarga de todas las piezas móviles a intervalos regulares. Esta tecnología le permite preocuparse únicamente por el nivel de aceite, al tiempo que prolonga la vida útil de la máquina. También hay una función específica que avisa al sistema de control cuando se agota el aceite.

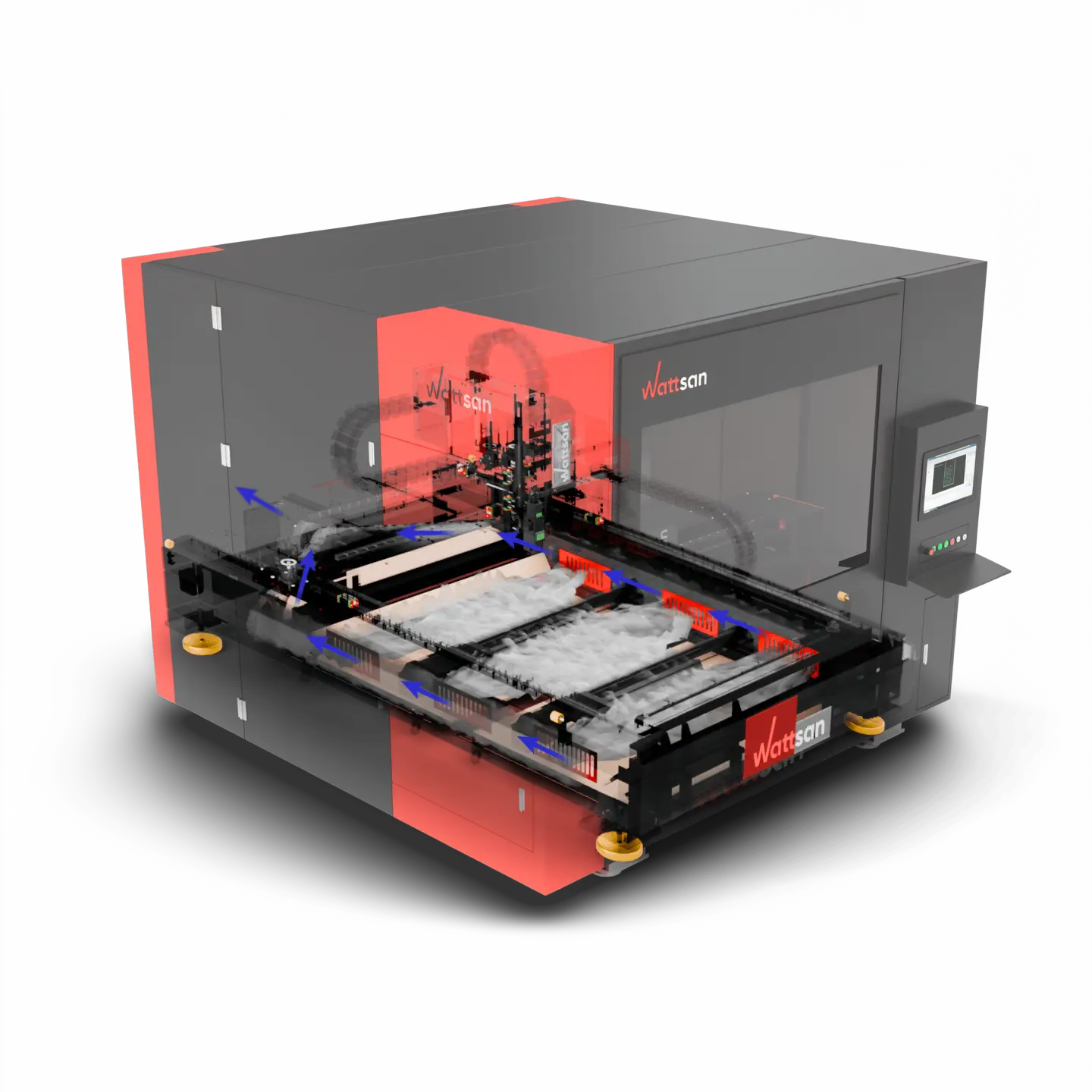

Eliminación eficaz del polvo

La máquina tiene un bastidor hueco en su base, donde hay rejillas, tres a cada lado, a través de las cuales se eliminan el polvo y el gas utilizando una máquina de extracción situada al final del sistema. Esto aumenta el volumen de gas y polvo eliminados, al tiempo que mantiene constante la capacidad total del sistema.

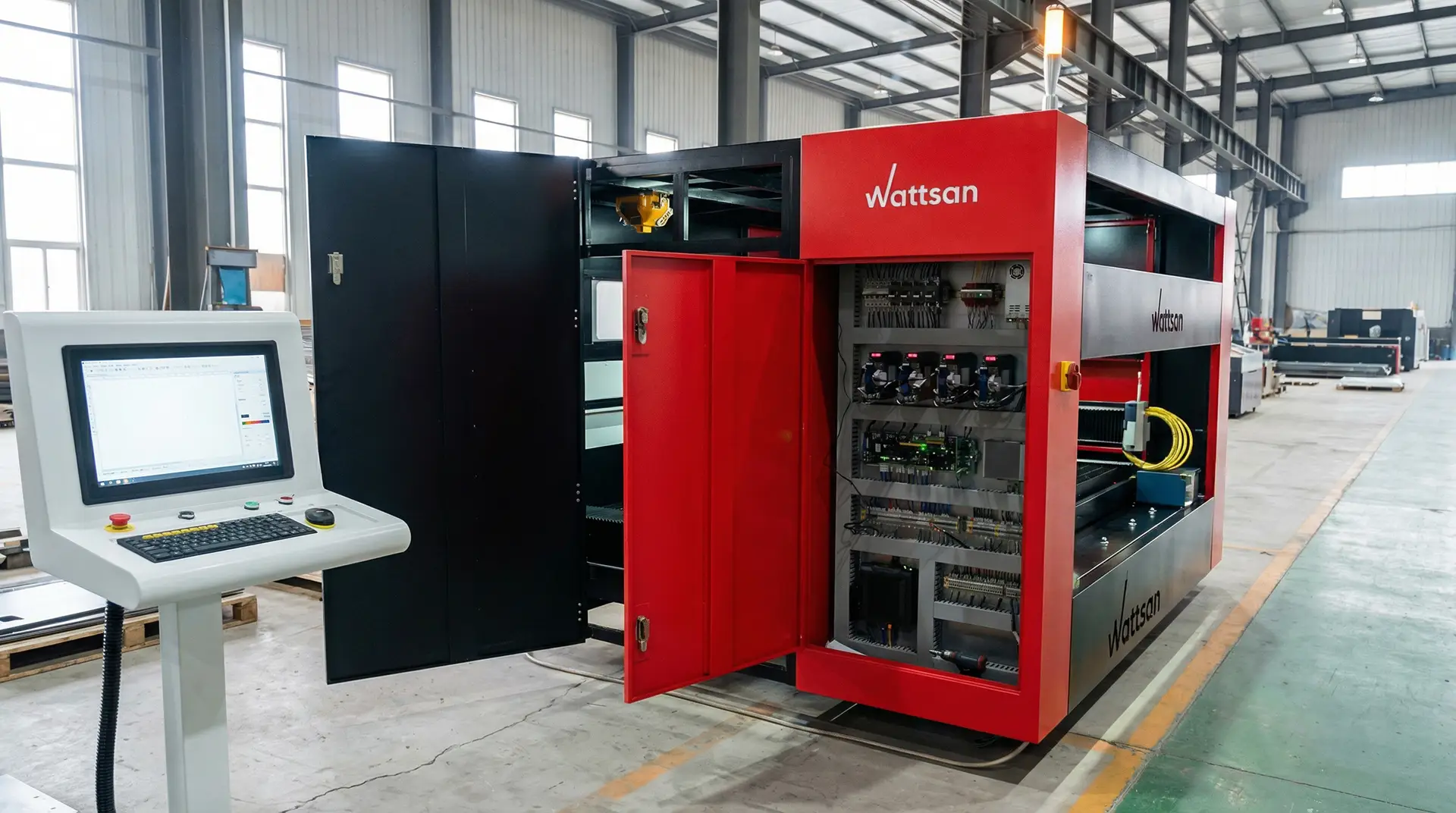

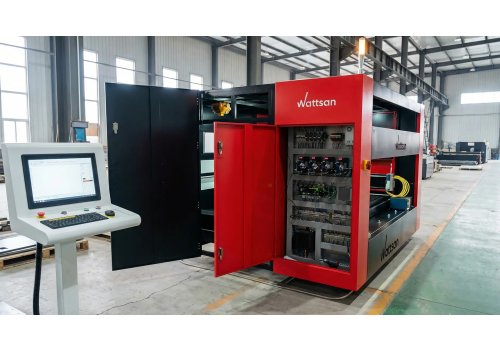

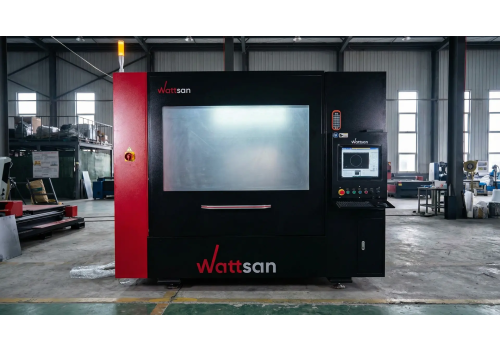

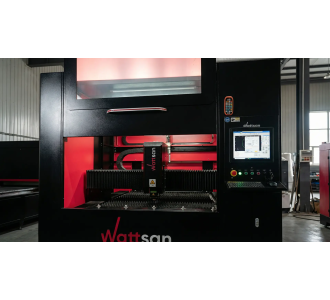

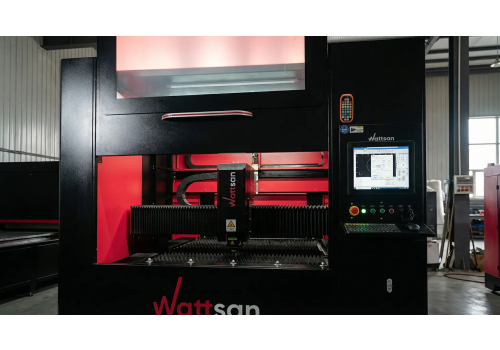

Cabina de seguridad

La máquina está completamente encerrada en una cabina protectora con una puerta vertical eléctrica interactiva y una ventana de visualización resistente al láser certificada según las normas europeas CE. Un sistema integrado de filtración de aire y extracción de humos garantiza un entorno de trabajo limpio, seguro y sin obstrucciones.

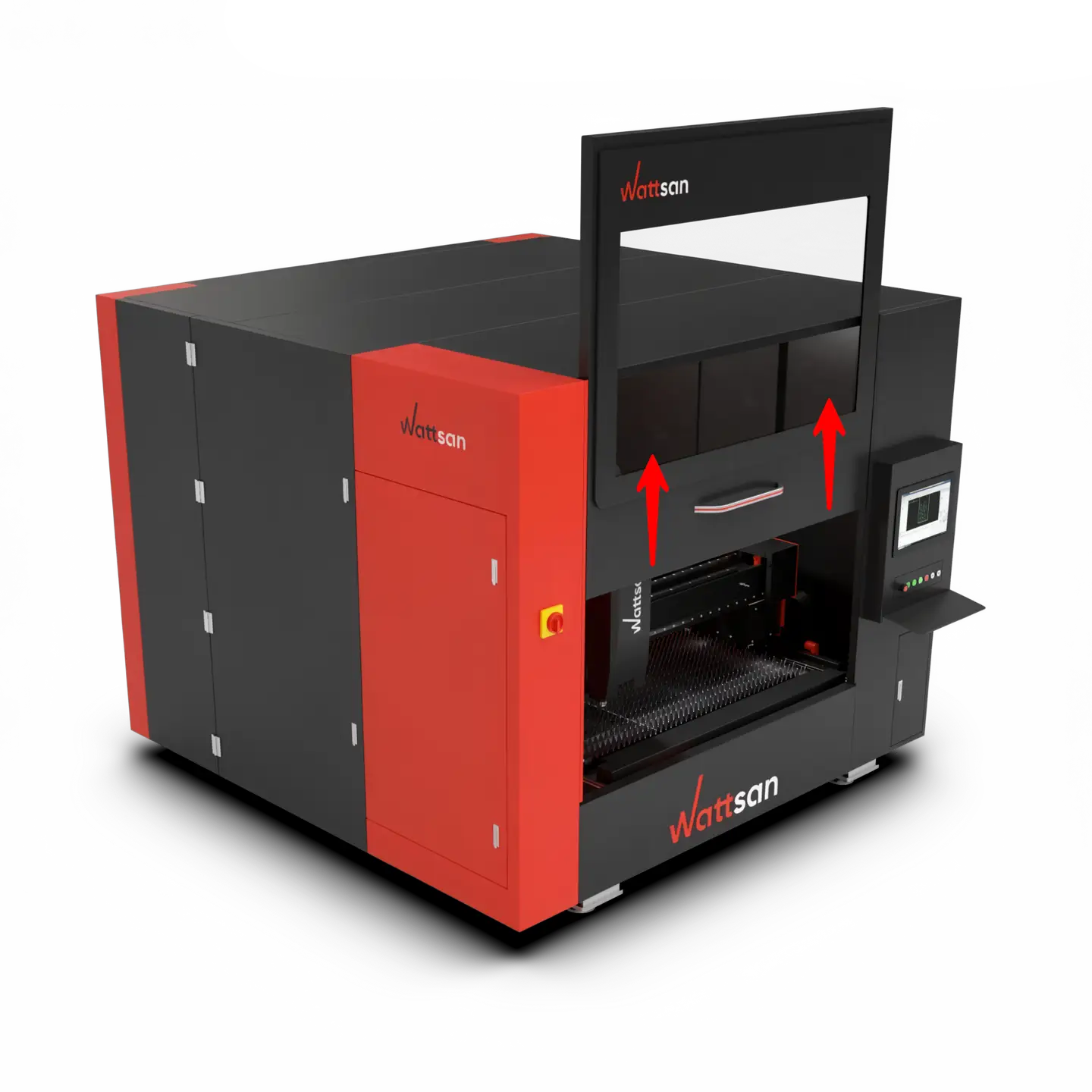

Diseño ergonómico

Diseñada para facilitar su uso, la cabina Wattsan 1313 A cuenta con una puerta eléctrica de elevación vertical y un cómodo tirador con un agarre ampliado. Esto garantiza un funcionamiento suave y sin esfuerzo, así como un control preciso, incluso durante ciclos de producción prolongados.

Tabla de comparación

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidad (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latón (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipos de alta tecnología y precisión garantizada

Cubierta protectora

Protección de servomotores MITSUBISHI, reductores planetarios SHIMPO y guías HIWIN contra influencias externas.
Cubierta protectora del cabezal láser

Protege los principales componentes del cabezal láser.
Barra colectora con cables

La barra colectora permite guardar los cables eléctricos para el movimiento del portal.
Cadena de protección para la fibra óptica

La cadena protege el cable de fibra óptica y los hilos del cabezal láser.
Sensor de presión

Controla y regula la presión del gas para el cabezal láser.
Rodamientos HIWIN

El desplazamiento del cabezal láser se realiza mediante rodamientos Hiwin. Proporciona una conducción suave, gran capacidad de carga y bajo nivel de ruido.
Servomotores MITSUBISHI

Los servomotores MITSUBISHI tienen menor tamaño, el doble de vida útil, mínima vibración, aceleración de hasta 2G, fácil sustitución y mantenimiento.
Reductores planetarios SHIMPO

Los reductores SHIMPO convierten el par del servomotor y lo transmiten a los engranajes helicoidales, lo que acciona la carrera del portal y permite que se mueva con mayor suavidad.
Guías HIWIN

Las guías HIWIN tienen alta precisión y fiabilidad, baja fricción y son fáciles de instalar. Son sinónimo de la palabra fiabilidad. El montaje de los carriles-guía en el bastidor se realiza bajo la supervisión de expertos.
Raíles helicoidales LEAN

Ayudan a la máquina a soportar cargas a la velocidad requerida y garantizan el buen funcionamiento del portal. El montaje de los raíles helicoidales en el bastidor se realiza bajo la supervisión de especialistas.

Procedimiento de compra

Selección de equipo

Le ayudamos a elegir una máquina que se adapte a sus necesidades
Envío de factura

Acordamos el conjunto completo de la máquina y el envío de la factura con el coste final del equipo.
Pago

En su totalidad si la máquina está en stock. 50% por adelantado 50% a la entrega si la máquina no está en stock.
Revisamos la máquina

El control de calidad de 3 pasos: en la fábrica de Wattsan, en nuestro almacén en los Países Bajos, antes de la entrega.
Entrega o recogida

O una empresa de transporte o recoges la máquina en nuestro almacén.
Equipo de lanzamiento

Estamos aquí para ayudarte cuando necesites ayuda.

Cabezal láser adaptado a su aplicación

Las cortadoras de metal Wattsan están equipadas con cabezales láser de fabricantes muy conocidos como Raytools, BOCI y Precitec.

1. Conector QBH

  Es el nexo de unión entre el cable de fibra óptica y el cabezal láser. Evita la inversión del haz, protegiendo de esta forma la fuente láser.
2. 2 lentes protectoras superiores

  Tu primera línea de defensa. Este dúo de lentes esenciales protege la costosa óptica interna contra la suciedad, las salpicaduras y los residuos. Garantiza una calidad de haz pura y evita la contaminación, lo que prolonga la vida útil de los componentes principales y reduce los costes de mantenimiento.
1. Módulo colimador

  Sirve para estrechar y alinear el rayo láser. Hace que el haz láser sea apto para su posterior transmisión al módulo de enfoque. No debe cambiarse más de una vez al año o con menos frecuencia.
2. Módulo de enfoque con controlador de posición

  Cambio dinámico de la distancia focal durante el funcionamiento para garantizar cortes profundos y de calidad.
3. 2 lentes protectoras inferiores

  Estas lentes absorben el impacto de las salpicaduras y el humo durante las operaciones. Fáciles y económicas de reemplazar, protegen la lente de enfoque, garantizan cortes uniformes y de alta precisión, y ahorran miles de dólares en reparaciones.
1. Kit de protección contra colisiones

  El kit anticolisión BOCHU BLT6 protege su componente clave, el cabezal láser, contra choques y daños en la punta causados por deformaciones del material o errores del operador. Reduce el tiempo de inactividad y garantiza un trabajo fluido y rentable.
2. Anillo de refrigeración por agua

  Garantiza una calidad de corte perfecta. Además, enfría los módulos inferiores del cabezal láser, lo que garantiza un corte estable y preciso y protege contra daños debidos al sobrecalentamiento.
