Fiber Metaal Snijmachine WATTSAN 1313 A Cabine

Werkgebied:: 1300x1300 mm
Laser sterkte:: up to 6000 W
Machine omvang:: 2545 х 2834 х 2134 mm
Gewicht:: 1500 kg
Maximaal bewegingssnelheid:: 80 m/min

Alle kenmerken

Fiberlaser-metaalbewerkingsmachine 1313 A Cabine

Protective cabin
Quick function switching
Framed structure
No precutting required
High precision and speed

Wattsan 1313 A Cabin laser metaalsnijder

De Wattsan 1313 A Cabin is een compacte en lichtgewicht laser metaalsnijder, speciaal ontworpen voor kleine en groeiende bedrijven. Het frame is gemaakt van dikwandige buizen, waardoor hij lichter is dan de E-, S- en HARD-serie, maar toch even duurzaam en krachtig is.

De machine is uitgerust met een volledig gesloten veiligheidskabine, wat zorgt voor een schone en veilige werkomgeving. Het interieur is voorzien van vuurvaste stenen die het bed bedekken en uitschuifbare karren voor verbeterde bescherming en eenvoudige materiaalbehandeling.

Met een werkgebied van 1300 x 1300 mm snijdt de machine betrouwbaar roestvrij staal, koolstofstaal, gegalvaniseerd staal, koper en aluminium met een dikte tot 25 mm — 24/7, zonder onderbreking.

De Wattsan 1313 A Cabin levert dezelfde Wattsan-kwaliteit in een compactere en betaalbaardere vorm. Door zijn kleinere voetafdruk en lagere prijs is hij de ideale instapoplossing voor werkplaatsen die op zoek zijn naar professioneel metaal snijden tegen een lagere investering.

Pas het snijproces aan voor uw productie

De CYPCUT software heeft eenvoudige, gebruikersgerichte bedieningselementen. Er zijn functies geïmplementeerd die het snijproces sterk vereenvoudigen en optimaliseren.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Met de FLYCUT technologie kan het kortste en meest efficiënte snijpad worden bepaald, wat het snel snijden van ronde en rechthoekige gaten in dun plaatmateriaal tot 1 mm dikte vergemakkelijkt. De laserkop werkt zonder heffen en dalen, wat resulteert in een hoge snelheid en gasbesparing. Deze modus is geschikt als uw ventilatiesystemen maakt.
Deze modus voorkomt smelten van de hoeken en verhoogt de kwaliteit van het product doordat de laserkop bij elke hoek een lus vormt en niet stopt. Er worden schone en gelijkmatige hoeken verkregen. De RINGCUT functie is geschikt voor dikkere materialen of voor het snijden van producten met meerdere hoeken waarbij precisie belangrijk is, bijv. tandwielen, vormen van monogrammen en windwijzers, souvenirs, enz.
Professionele optimalisatie van de plaatsing van onderdelen op het blad, wat geschikt is voor de productie van promotionele producten. Met de NESTING functie kunt u de onderdelen zo efficiënt mogelijk en zo dicht mogelijk bij elkaar op de plaat leggen, zodat er geen openingen zijn. Hierdoor kunt u materiaal besparen.
Hiermee kunt u de positie van de plaat op het werkgebied nauwkeurig bepalen met behulp van drie referentiepunten. Het is voldoende om het materiaal op het werkvlak te leggen, de afmetingen in het programma in te stellen en dan doet de machine alles zelf. U hoeft het materiaal niet perfect vlak op de tafel te leggen.
Het wordt gebruikt om microverbindingen in het bewerkingstraject in te voegen zodat de werkstukken niet op randen staan. De onderdelen kunnen na het snijden gemakkelijk worden verwijderd. Dit voorkomt dat de werkkop tegen onderdelen botst tijdens het werken. Met deze functie kunt u kleine onderdelen voor promotie- en souvenirproducten maken zonder ze op het werkveld te verliezen.
Met deze modus kunt u lijnen dicht bij elkaar verbinden, dat wil zeggen, het verenigt ze zodat de laserkop niet op dezelfde plaats snijdt. Deze functie verbetert de productiviteit aanzienlijk en verkort de tijd die nodig is om de bewerking te voltooien. Deze functie is geschikt voor massaproductie, zoals bij de productie van blanks, reclame- en souvenirproducten, enz.

Materials

– snijden

Koolstofstaal
Roestvrij staal
Gegalvaniseerd staal
Aluminium
Koper
Messing
Titanium

Metaalsnijders van Wattsan — vergeet reparaties en stilstand

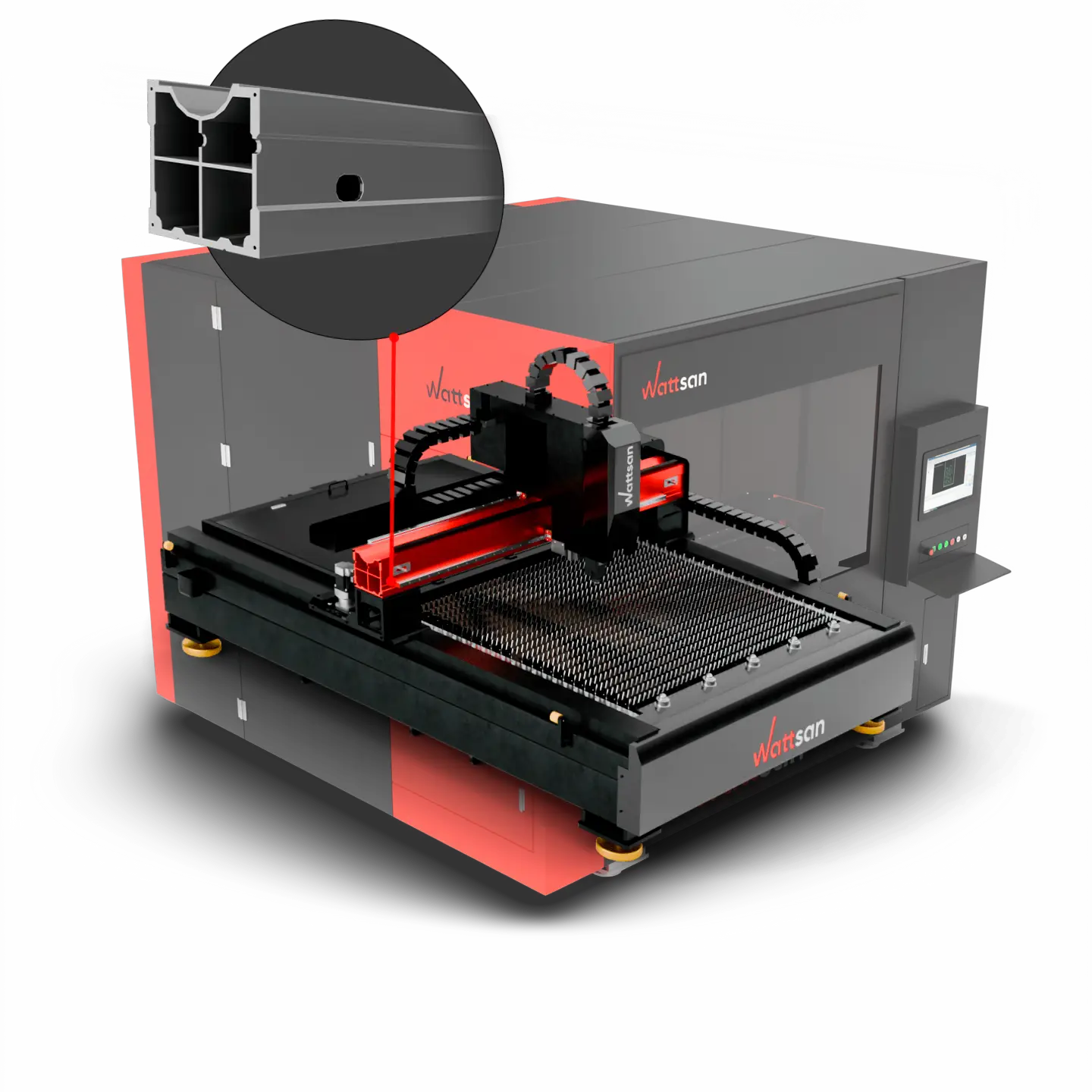

Efficiënte materiaalbehandeling

De portaalconstructie is gemaakt van luchtvaartaluminium. Dit materiaal biedt een hoge duurzaamheid, stijfheid, een laag gewicht, corrosie- en oxidatiebestendigheid en een hoge bewegingssnelheid. Hierdoor kan de apparatuur zware lasten aan en worden vervormingen voorkomen. Dit alles garandeert een langdurige en probleemloze werking.

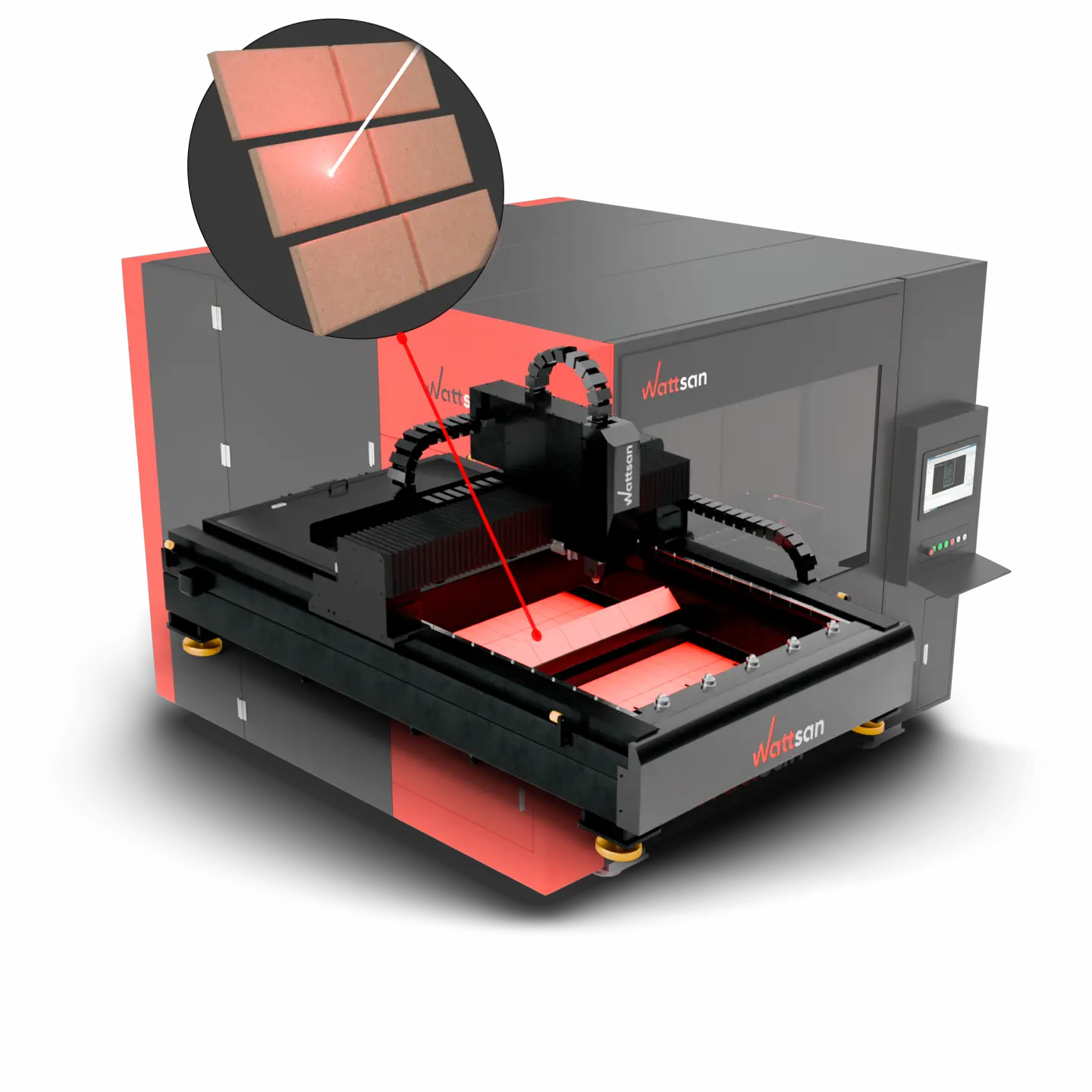

Ruimtevaartkwaliteit bescherming voor perfecte sneden

De binnenkant van het bed en de uitrolbare gordijnen zijn versterkt met vuurvaste stenen. Die zijn bestand tegen temperaturen tot 1720 °C, wat vergelijkbaar is met de temperaturen die kunnen worden geabsorbeerd door de spaceshuttle die de atmosfeer binnenkomt. Dat is gedaan om het risico op vervormingen of de mogelijkheid dat de laser door het bed zelf snijdt, te elimineren.

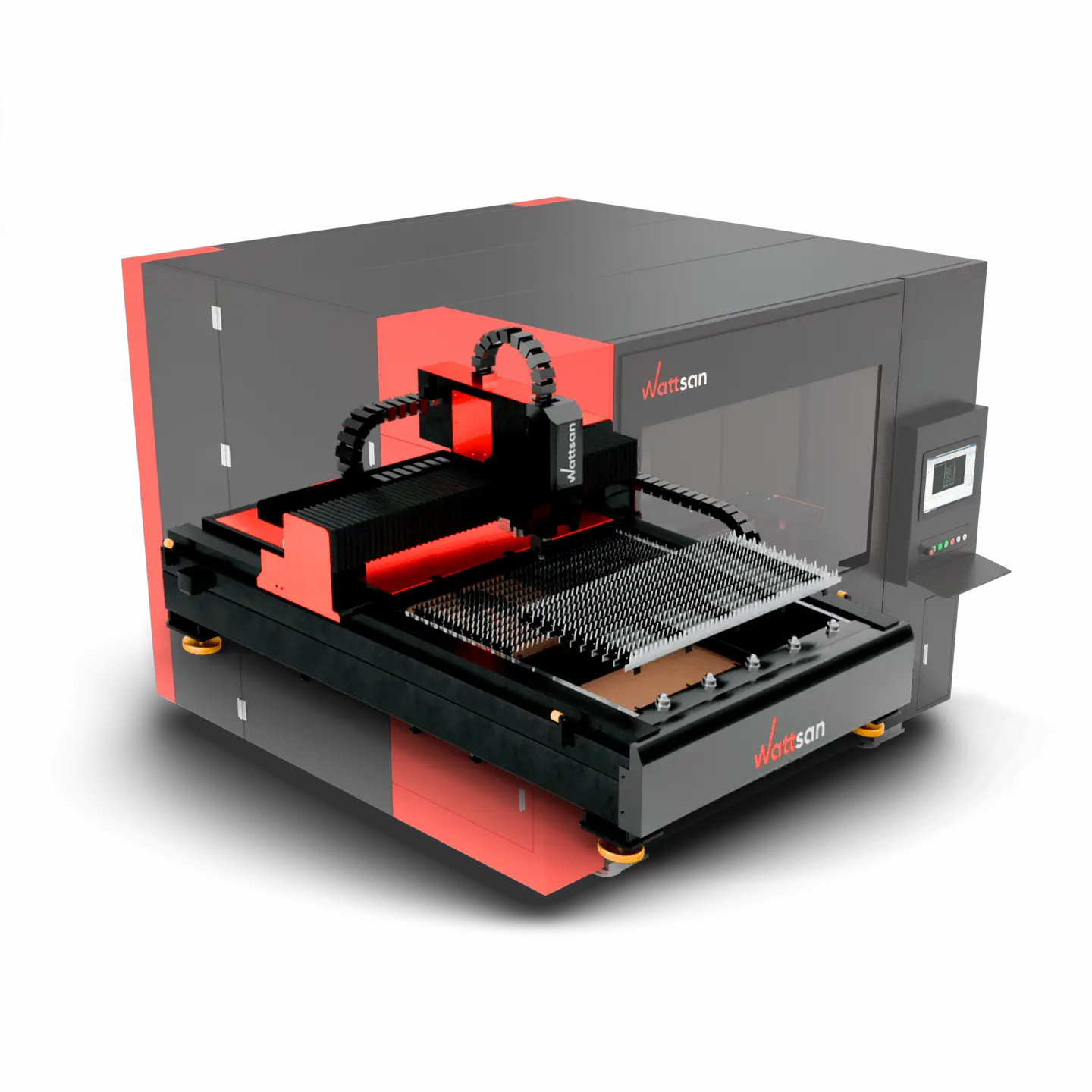

Scheiding van taken

De modulaire constructie van deze machine bestaat uit vier tafelonderdelen. Deze biedt bescherming tegen thermische effecten. Bovendien verhoogt het de draagkracht. Als er iets moet worden vervangen, kunt u eenvoudig alleen het benodigde onderdeel vervangen, en niet de hele tafel.

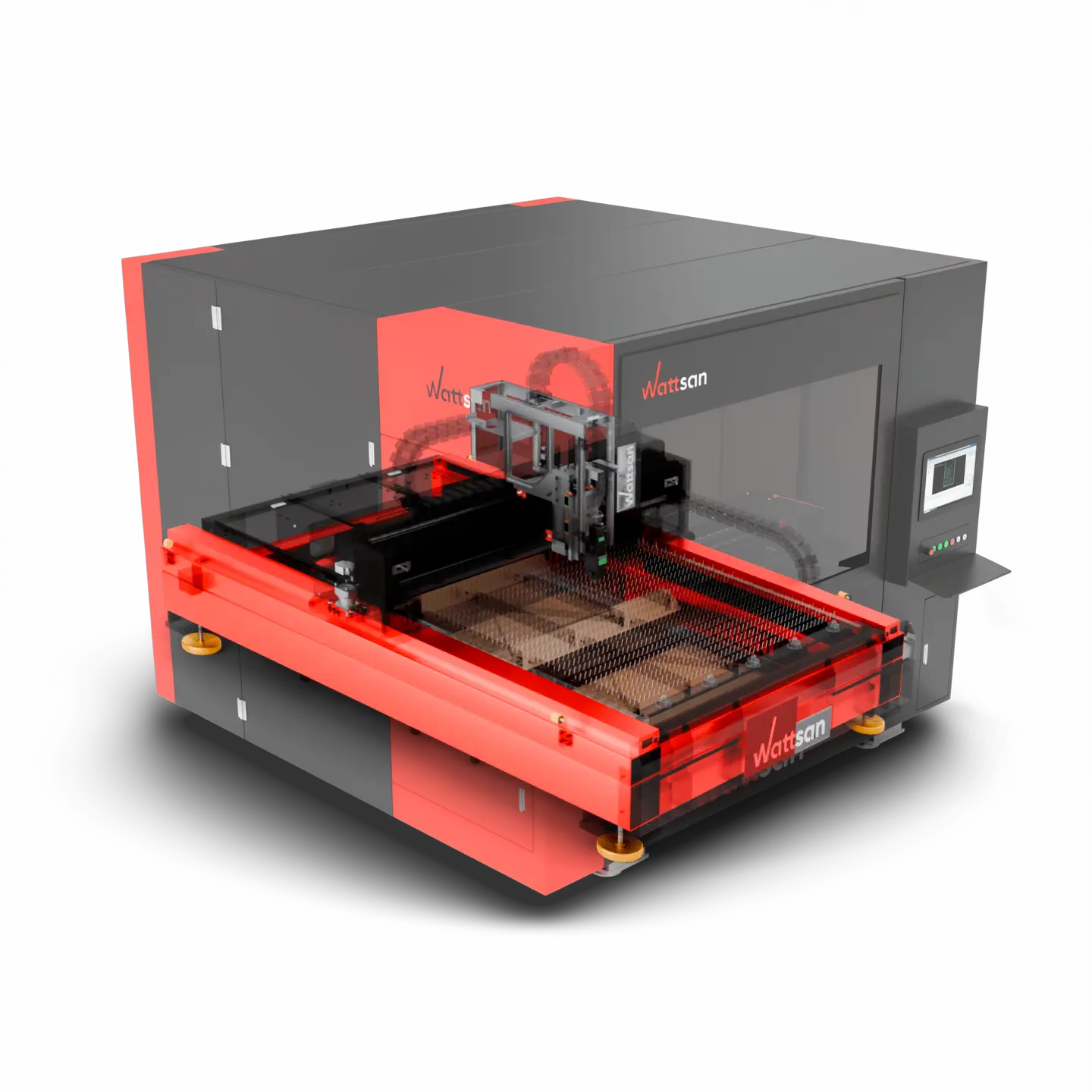

Licht en stabiel

Dit model heeft een lager bed dat is gemaakt van dikwandige profielbuizen. Dit maakt de constructie lichter maar tegelijkertijd stabieler; hoe dichter bij de vloer, hoe beter de stabiliteit. Het frame is ook onderworpen aan een warmtebehandeling en robotfrezen, net als alle andere frames in Wattsan-machines.

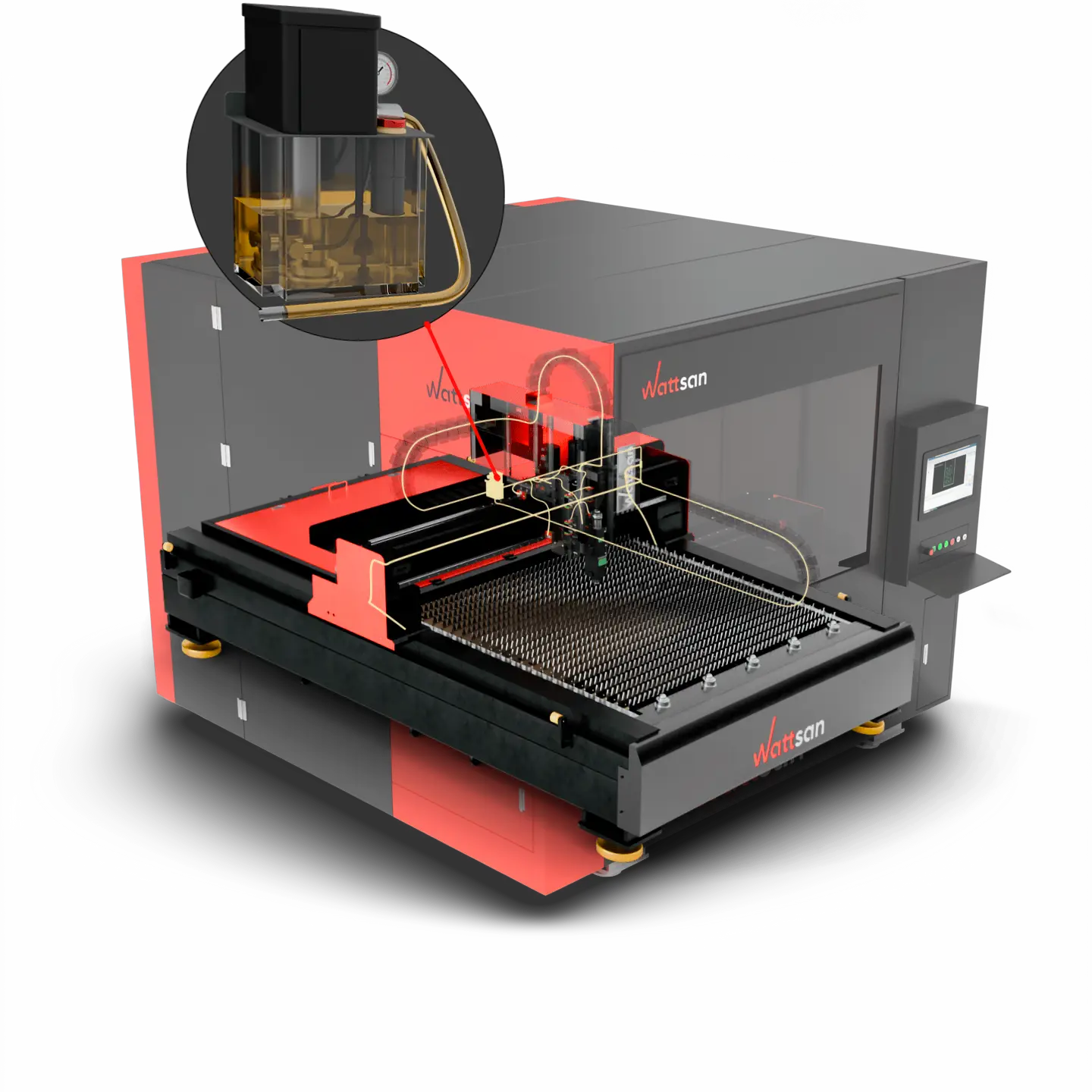

Beveilig de machine tegen slijtage

Het model is uitgerust met een gecentraliseerd automatisch smeersysteem voor nog meer gebruiksgemak. Dit systeem smeert alle bewegende onderdelen op regelmatige tijdstippen. Dankzij deze technologie hoeft u zich alleen nog maar zorgen te maken over het oliepeil en gaat de machine bovendien langer mee. Er is ook een specifieke functie die het besturingssysteem waarschuwt wanneer de olie opraakt.

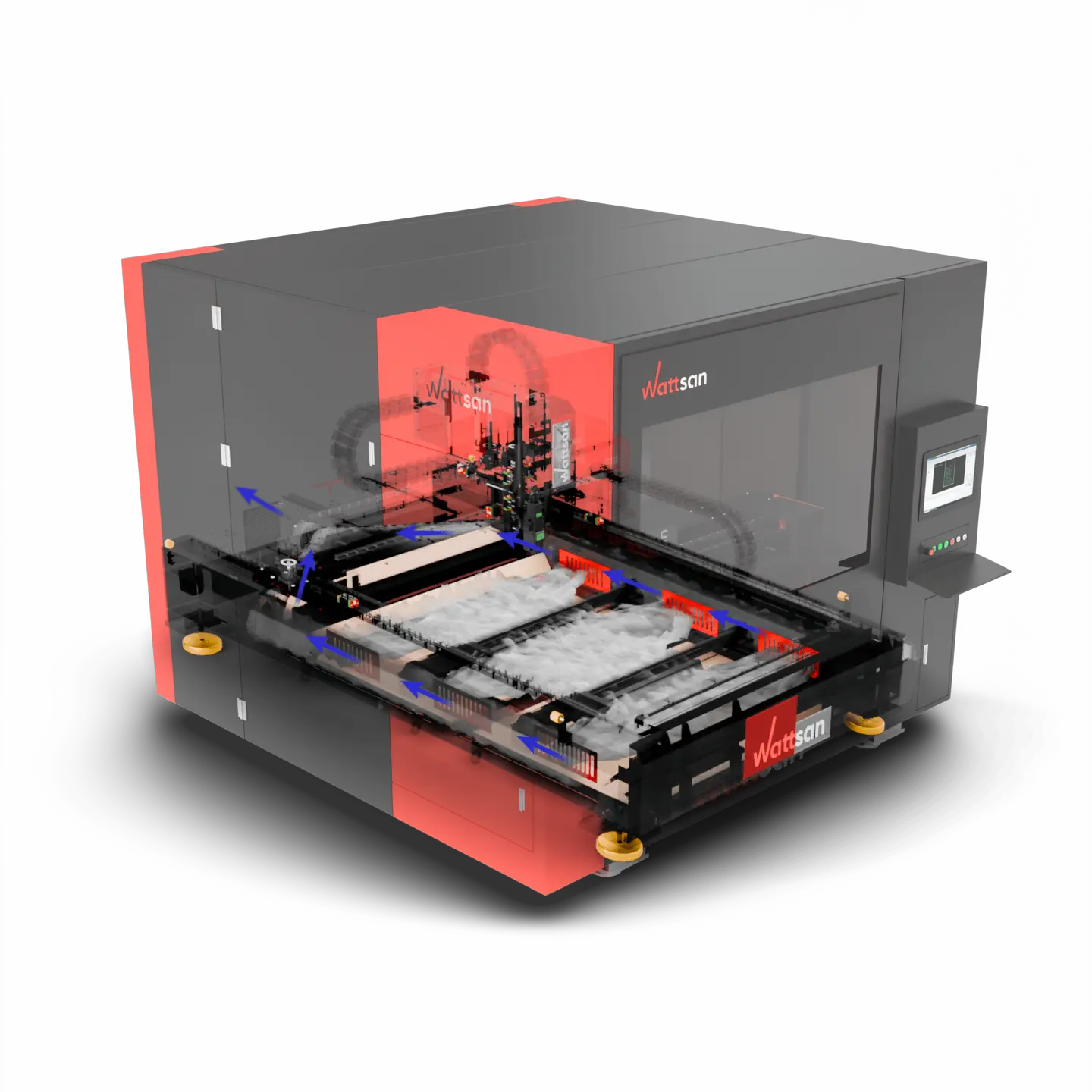

Efficiënte stofverwijdering

De machine heeft een hol frame aan de onderkant, met aan de linker- en rechterkant drie roosters waar stof en gas doorheen worden verwijderd met behulp van een afzuigmachine aan het einde van het systeem. Hierdoor wordt de hoeveelheid verwijderd gas en stof vergroot, terwijl de totale capaciteit van het systeem constant blijft.

Onwrikbare frameconstructie van Wattsan machines

Als de machine draait, wordt de traagheid van de gantrybeweging doorgegeven aan het bed, dat op dit punt onder aanzienlijke spanning staat. Daarom spelen het materiaal en de constructie van de machine een belangrijke rol bij het beschermen van de machine tegen vervorming en breuk.

Tijdens het ontwerpproces van de machine werden allerlei tests met statische en dynamische belastingen uitgevoerd om de maximaal toegestane vervormingen van de tafel en het machinebed te bepalen, zodat de juiste geometrie van de constructie behouden bleef. Door de gekozen ontwerpconfiguratie wordt de maximale belasting op de tafel verhoogd met 800 kg verdeeld gewicht. Hierdoor kun je materialen tot 15 mm dik bewerken, met een snijkwaliteit van +-0,01 mm en 24/7 en is de duurzaamheid van het bed tot 10 jaar gegarandeerd.
Wattsan-frames zijn ontworpen volgens de allernieuwste techniek om trillingen te voorkomen terwijl ze werken met nominale snelheden en versnellingen. Het frame is zowel op trillingssteunen gemonteerd als verankerd op een 50 cm dik betonnen platform.
Alle frames ondergaan 's nachts een warmtebehandeling in meerdere fasen, wat resulteert in minder trillingen tijdens het gebruik van de machine. Deze technologie maakt het mogelijk om de spanning uit het metaal te halen en de levensduur van de machine te verlengen van 10 jaar en meer.

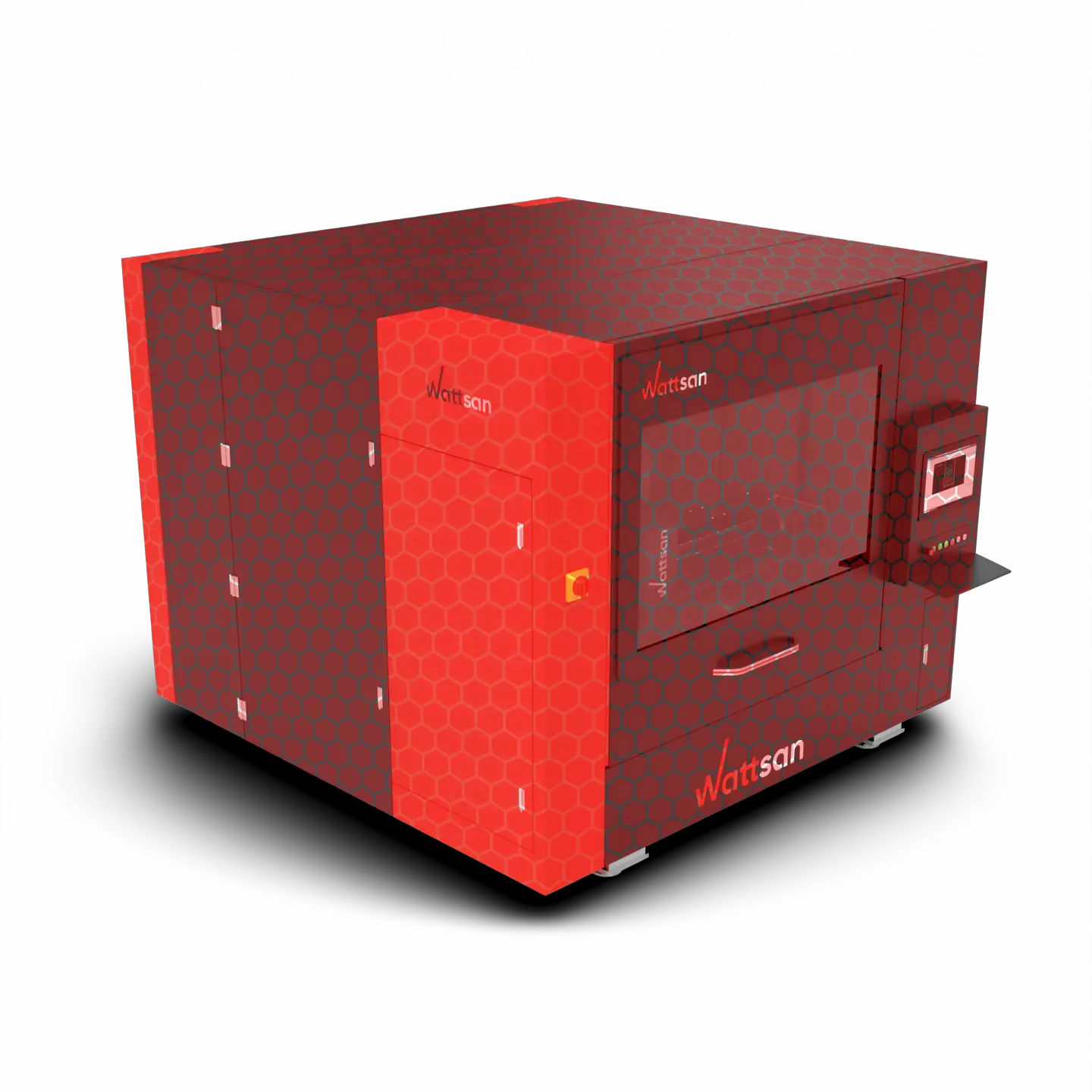

Veiligheidscabine

De machine is volledig omsloten door een beschermende cabine met een interactieve elektrische verticale deur en een laserbestendig kijkvenster dat is gecertificeerd volgens de Europese CE-normen. Een geïntegreerd luchtfiltratie- en rookafzuigsysteem zorgt voor een schone, veilige en obstakelvrije werkomgeving.

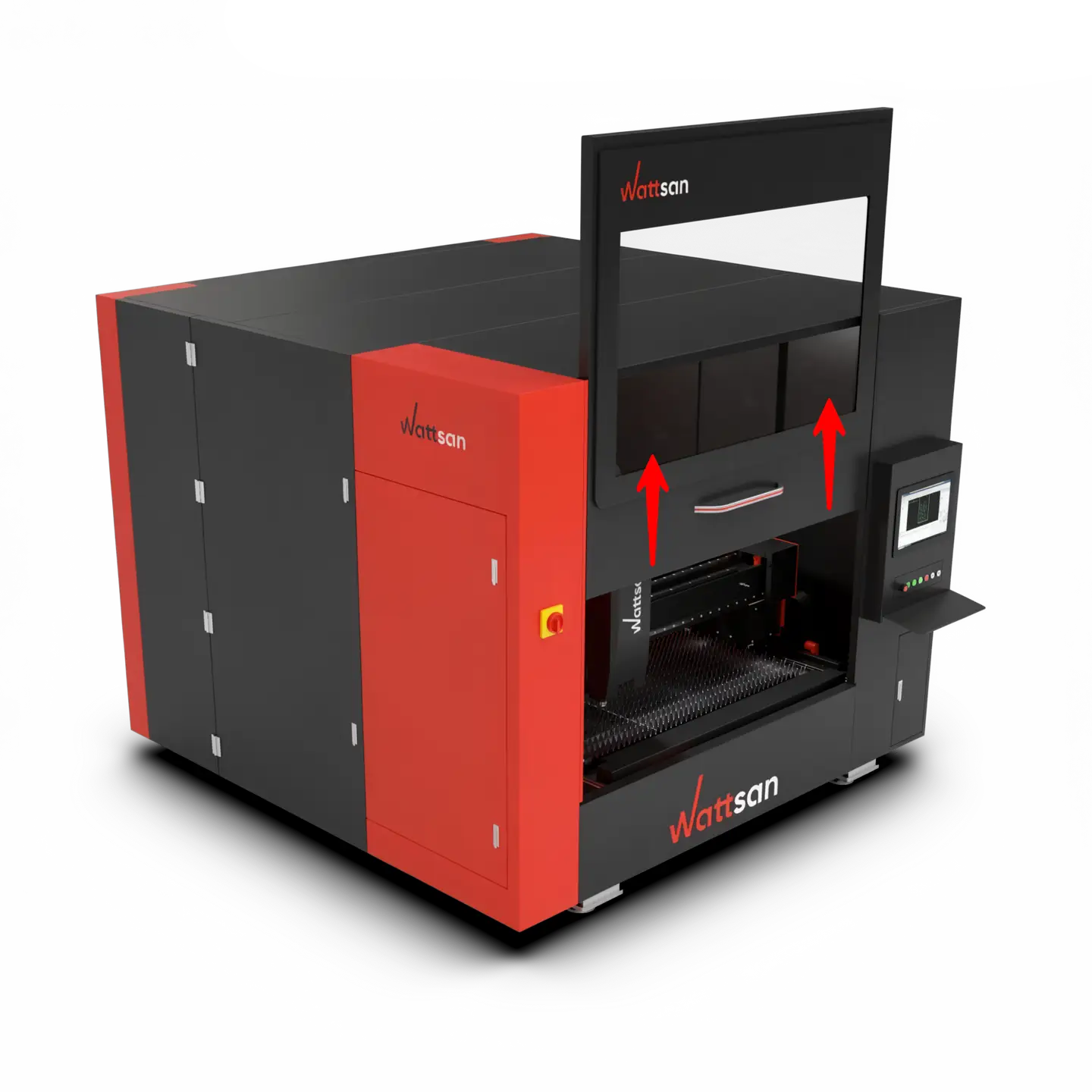

Ergonomisch ontwerp

De Wattsan 1313 A Cabin is ontworpen voor gebruiksgemak en is voorzien van een elektrische verticale hefdeur en een comfortabele handgreep met een vergrote grip. Dit zorgt voor een soepele, moeiteloze bediening en nauwkeurige controle, zelfs tijdens lange productiecycli.

Vergelijkingstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Snelheid (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Hightech apparatuur en geverifieerde nauwkeurigheid zijn gegarandeerd

Beschermende hoes

Dit beschermt MITSUBISHI servomotoren, SHIMPO planetaire tandwielkasten en HIWIN geleiderails tegen invloeden van buitenaf.
Beschermkap laserkop

Dit beschermt de belangrijkste onderdelen van de laserkop.
Rail met draden

Met de bus kunt u elektrische kabels opslaan voor de beweging van het portaal.
Beschermende ketting voor glasvezel

De ketting beschermt de glasvezelkabel en draden voor de laserkop.
Druksensor

Dit controleert en regelt de gasdruk voor de laserkop.
HIWIN-lagers

De laserkop wordt bewogen door Hiwin lagers. Dit zorgt voor een soepele loop, hoge belastbaarheid en weinig geluid.
MITSUBISHI Servomotoren

De servomotoren van MITSUBISHI hebben kleinere afmetingen, een dubbele levensduur, minimale trillingen, versnellingen tot 2G, eenvoudige vervanging en onderhoud.
SHIMPO planetaire tandwielkasten

SHIMPO tandwielkasten zetten het koppel van de servomotor om en geven het door aan de helical gear, die het portaal aandrijft en soepeler laat bewegen.
HIWIN-geleiders

HIWIN geleidingen hebben een hoge precisie en betrouwbaarheid, lage wrijving en eenvoudige installatie. Ze staan synoniem voor betrouwbaarheid. De installatie van de geleidingen op het frame wordt begeleid door specialisten!
LEAN schroefrails

Ze helpen de machine om belastingen te weerstaan bij de vereiste snelheid en zorgen voor een soepele werking van het portaal. De montage van de schuine rails op het frame wordt uitgevoerd onder deskundig toezicht.

Aankoopprocedure

Uitrustingsselectie

Wij helpen u bij het maken van uw keuze van een machine die aan uw behoeften voldoet
Factuur verzenden

We gaan akkoord met de complete set van de machine en sturen de factuur met de uiteindelijke kosten van de apparatuur.
Betalen

Volledig als de machine op voorraad is. 50% vooraf 50% bij levering als de machine niet op voorraad is.
Wij controleren de machine

De kwaliteitscontrole in 3 stappen: in de fabriek van Wattsan, in ons magazijn in Nederland, vóór de levering.
Bezorgen of ophalen

Ofwel een transportbedrijf ofwel u haalt de machine op bij ons magazijn.
Installeren

We zijn er om u te helpen wanneer u ondersteuning nodig heeft.

Laserkop voor uw toepassing

Wattsan metaalsnijmachines zijn uitgerust met laserkoppen van populaire fabrikanten zoals Raytools, BOCI en Precitec.

1. QBH-connector

  Het is de verbindende schakel tussen de glasvezelkabel en de laserkop. Dit voorkomt het terugtrekken van de straal en beschermt zo de laserbron.
2. 2 bovenste beschermende lenzen

  Uw eerste verdedigingslinie. Dit essentiële lensduo beschermt de dure interne optica tegen vuil, spatten en gruis. Zorgt voor een zuivere straalkwaliteit en voorkomt vervuiling, waardoor de levensduur van de kerncomponenten wordt verlengd en de onderhoudskosten worden verlaagd.
1. Collimator module

  Dit wordt gebruikt voor het vernauwen en nivelleren van de laserstraal. Dit maakt de laserstraal geschikt voor verdere transmissie naar de scherpstelmodule. Het mag niet meer dan één keer per jaar of minder vaak worden gewijzigd.
2. Scherpstelmodule met positieregelaar

  Dit verandert de brandpuntsafstand dynamisch tijdens het gebruik om diepe sneden van hoge kwaliteit te garanderen.
3. 2 onderste beschermende lenzen

  Deze lenzen vangen tijdens het gebruik de meeste spatten en rook op. Ze zijn eenvoudig en betaalbaar te vervangen, beschermen de focuslens, garanderen consistente, uiterst nauwkeurige sneden en besparen duizenden euro's aan reparatiekosten.
1. Botsingsbeschermingsset

  De BOCHU BLT6 Anti-Collision Kit beschermt uw belangrijkste onderdeel, de laserkop, tegen botsingen en beschadiging van de punt door materiaalvervorming of bedieningsfouten. Het vermindert stilstandtijd en zorgt voor soepel en winstgevend werk.
2. Waterkoelring

  Zorgt voor een perfecte snijkwaliteit. Koelt bovendien de onderste modules van de laserkop, waardoor stabiel en nauwkeurig snijden wordt gegarandeerd en schade door oververhitting wordt voorkomen.

Ervaringen van enthousiaste bloggers

Deze lasergraveermachine kan zonder problemen graveren. Wat een snelheid en gemak bij het personaliseren van producten!

Riccardo Muscarella
De machine heeft een perfect vlak oppervlak. Dit maakt repetitief werk gemakkelijker voor mij!

Matteo Moras
Geweldig werk binnen een uur voltooid. Dankzij de snelheid van de CO2-lasermachine.

Roberto D'Adago
Dit model is geweldig en de laserprecisie is ongelooflijk, zo scherp als een scheermes!

Roger Jungo

Gewicht:: 1500 kg

Werkgebied:: 1300x1300 mm

Machine omvang:: 2545 х 2834 х 2134 mm

Kader:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Kast-type bescherming:: Yes

Laser sterkte:: up to 6000 W

Laserkop:: Raytools

Lasertype::: Raycus/IPG

Z Motorvermogen W:: 400 W

XY Motorvermogen:: 750 W

Vet systeem:: Automatic centralized, semi-automatic

Structuur van de Z-as:: HIWIN Guides / Ball Screws

Nauwkeurigheid herpositionering:: ±0.03 mm

Maximaal bewegingssnelheid:: 80 m/min

Structuur van de XY-as:: HIWIN Guides/ Helical rack

Motor op X en Y:: Delta

Extra gas:: air, nitrogen, argon, Oxygen

Hoogte sensor:: Automatic capacitive

Maximaal werksnelheid:: Depends on the material

Type eindsensoren:: Inductive

Software:: Raytools

Stroom elektra:: Siemens

Hoogte controlesysteem:: BCS100

Controlesysteem:: Raytools XC3000S

FAQ

Voor het snijden van metaal is een fiber lasersnijmachine het meest geschikt, maar hiervoor kan ook een speciaal uitgeruste CO2-lasersnijder met een krachtige laserbuis worden gebruikt. Houd er wel rekening mee dat de metaaldikte bij een CO2-lasersnijmachine beperkt is tot 1,5 mm, terwijl een fiber lasersnijmachine metalen met een dikte tot 25 mm kan snijden.
De kosten van een uur lasersnijden zijn niet alleen afhankelijk van het vermogen van de lasersnijder en de snelheid waarmee deze werkt, maar ook van een aantal andere factoren, zoals: de professionele vaardigheden van de machine-operator, de kosten van het huren van een productiefaciliteit, de kosten en het verbruik van elektriciteit, de kosten van het materiaal zelf, het aantal defecten en machinestilstand en nog veel meer. Om de vraag over de kosten van een uur lasersnijden ondubbelzinnig te kunnen beantwoorden, moet met al deze parameters rekening worden gehouden.
Een geconcentreerde laserstraal wordt op het oppervlak van het metaal aangebracht, waardoor het gaat smelten. Het gesmolten materiaal wordt met behulp van een hulpgas in de snijzone weggeblazen.
Het vermogen van de laserbron is afhankelijk van de dikte van het te bewerken materiaal en de gewenste bewerkingssnelheid. Een straalbuis van 1 kW snijdt bijvoorbeeld roestvrij staal van 1 mm dik met een snelheid van 13 m/min en een straalbuis van 3 kW snijdt hetzelfde materiaal met een snelheid van ongeveer 35 m/min. Dit hangt allemaal af van het budget en de efficiëntie van het gebruik bij het maximaal mogelijke vermogen. Maar in de huidige concurrerende realiteit heeft het geen zin om een lasersnijmachine te kopen met een vermogen van minder dan 1kW.
