Fiber Metal Cutting Machine WATTSAN 1313 A Kabina

Pracovní oblast:: 1300x1300 mm
Výkon laseru:: up to 6000 W
Velikost stroje:: 2545 х 2834 х 2134 mm
Hmotnost:: 1500 kg
Max. rychlost pohybu:: 80 m/min

Vláknový laser na řezání kovů 1313 A Cabin

Protective cabin
Rychlé přepínání funkcí
Rámová konstrukce
Není nutné žádné předřezávání
Vysoká přesnost a rychlost

Laserová řezačka kovů Wattsan 1313 A Cabin

Wattsan 1313 A Cabin je kompaktní a lehká laserová řezačka kovů určená pro malé a rostoucí podniky. Její rám je vyroben z tlustostěnných trubek, díky čemuž je lehčí než řady E, S a HARD, přičemž si zachovává odolnost a výkon.

Je vybaven plně uzavřenou bezpečnostní kabinou, která zajišťuje čisté a bezpečné pracovní prostředí. Interiér je vybaven žáruvzdornými cihlami pokrývajícími lože a výsuvnými vozíky pro lepší ochranu a snadnou manipulaci s materiálem.

S pracovní plochou 1300 x 1300 mm stroj spolehlivě řeže nerezovou ocel, uhlíkovou ocel, pozinkovanou ocel, měď a hliník o tloušťce až 25 mm – 24 hodin denně, 7 dní v týdnu, bez přerušení.

Wattsan 1313 A Cabin nabízí stejnou kvalitu Wattsan v kompaktnější a cenově dostupnější podobě. Díky menším rozměrům a nižší ceně je ideálním řešením pro dílny, které hledají profesionální řezání kovů za sníženou investici.

Upravte proces řezání pro vaši výrobu

Software CYPCUT má jednoduché ovládání orientované na uživatele. Implementované funkce značně zjednodušují a optimalizují proces řezání.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Technologie FLYCUT umožňuje určit nejkratší a nejefektivnější trajektorii řezání umožňující rychlé řezání kulatých a obdélníkových otvorů v plechu o tloušťce až 1 mm. V tomto případě laserová hlava pracuje bez zvedání a spouštění, což zajišťuje vysokou rychlost práce a šetří plyn. Tento režim je vhodný, pokud vyrábíte ventilační systémy.
Zabraňuje tavení rohů a zvyšuje kvalitu vyráběných produktů díky tomu, že laserová hlava se v každém rohu smyčkuje a nezastavuje. Získané rohy jsou jasné a rovné. Funkce RINGCUT je vhodná pro práci se silnějšími materiály nebo pro řezání výrobků s více rohy, kde je důležitá přesnost, např. ozubená kola, monogramy, suvenýry atd.
Profesionální optimalizace uspořádání dílů na archu vhodných pro výrobu reklamních produktů. Funkce NESTING umožňuje pokládat díly na plech co nejefektivněji a co nejblíže k sobě, aby nevznikaly žádné mezery. To umožňuje ukládání materiálu.
Umožňuje přesně určit polohu listu v pracovní oblasti pomocí tří referenčních bodů. Materiál můžete pouze položit na pracovní plochu, zadat v programu jeho rozměry a stroj vše udělá sám. Nemusíte pokládat materiál dokonale na stůl.
Slouží k vkládání mikrospojů do dráhy zpracování, aby díly nedosedly na její stranu. V tomto případě je snadné díly po řezání odstranit. To šetří pracovní hlavu před kolizí s díly během provozu. Tato funkce umožňuje výrobu malých dílů pro reklamní a upomínkové produkty, aniž byste je ztratili v pracovní oblasti.
Tento režim umožňuje spojovat čáry, které jsou blízko u sebe, tedy spojit je tak, aby laserová hlava neřezala na stejném místě. Tato funkce výrazně zlepší výkon a zkrátí dobu provozu. Tato funkce je vhodná pro hromadnou výrobu, například při výrobě obrobků, reklamních a upomínkových výrobků atd.

Materials

– řezání

Uhlíková ocel
Nerezová ocel
Galvanizovaná ocel
Hliník
Měď
Mosaz
Titan

Řezačky kovů od společnosti Wattsan — zapomeňte na opravy a prostoje

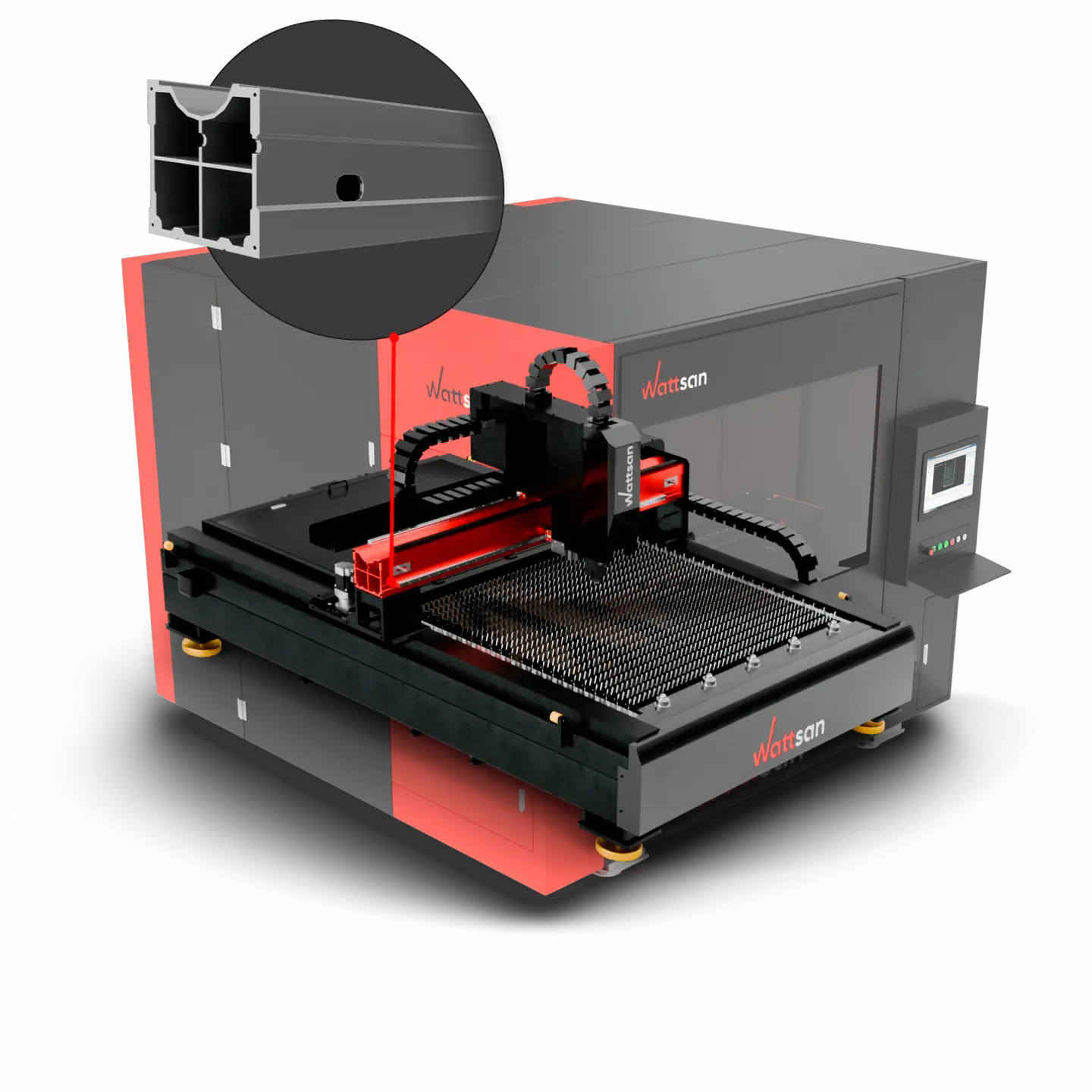

Efektivní manipulace s materiálem

Portál je vyroben z leteckého hliníku. Vyznačuje se vysokou odolností, tuhostí, nízkou hmotností, odolností proti korozi a oxidaci a vysokou rychlostí pohybu. To pomáhá zařízení zvládat těžká břemena a zabraňuje deformacím. To vše zaručuje dlouhodobý a bezproblémový provoz.

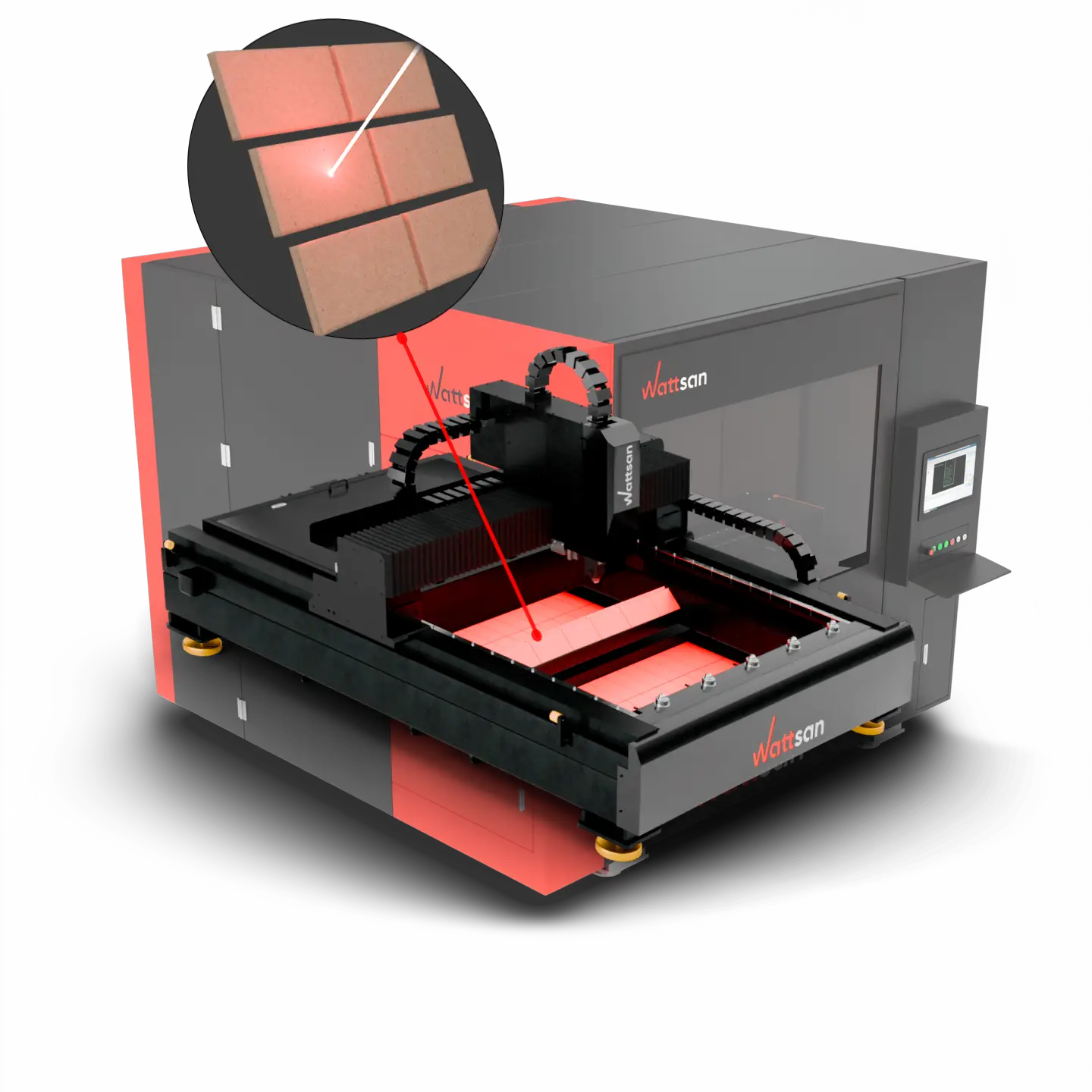

Ochrana kosmické kvality pro dokonalé řezy

Vnitřní části lože a výsuvných krytů jsou vyztuženy žáruvzdornými cihlami. Ty vydrží teploty až 1720 °C, což je srovnatelné s teplotami, které může absorbovat raketoplán vstupující do atmosféry. To má za cíl eliminovat možnost deformací nebo možnost, že laser prořízne samotné lože.

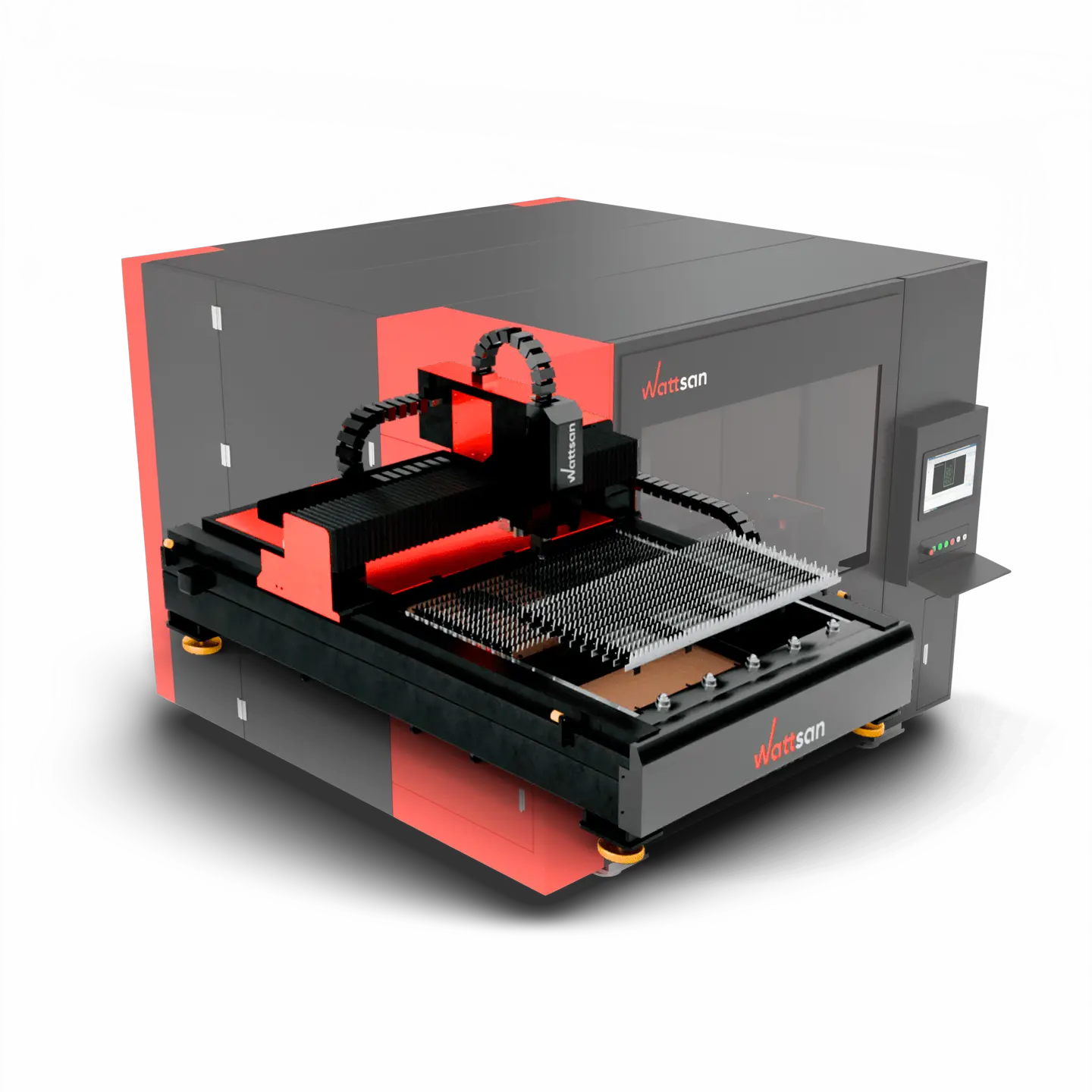

Rozdělení povinností

Modulární konstrukci tohoto stroje tvoří čtyři části stolu. Poskytuje ochranu před tepelnými vlivy. Zvyšuje také únosnost. V případě nutnosti výměny můžete snadno vyměnit pouze potřebnou část, nikoli celý stůl.

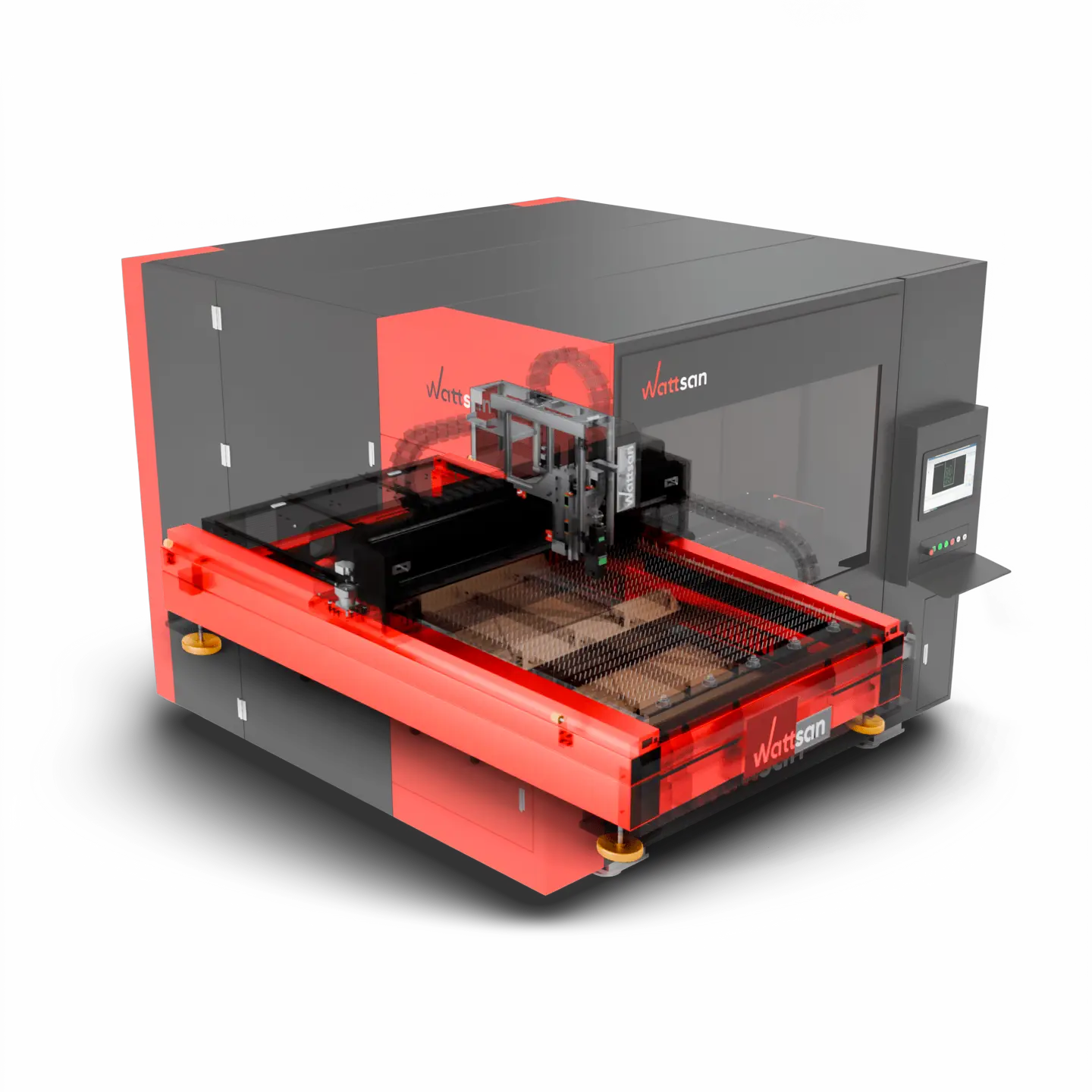

Lehký a stabilní

Tento model má spodní lože vyrobené z tlustostěnných profilových trubek. Díky tomu je konstrukce lehčí, ale zároveň stabilnější; čím blíže k podlaze, tím lepší stabilita. Rám také prošel tepelným zpracováním a robotickým frézováním, stejně jako všechny ostatní rámy ve strojích Wattsan.

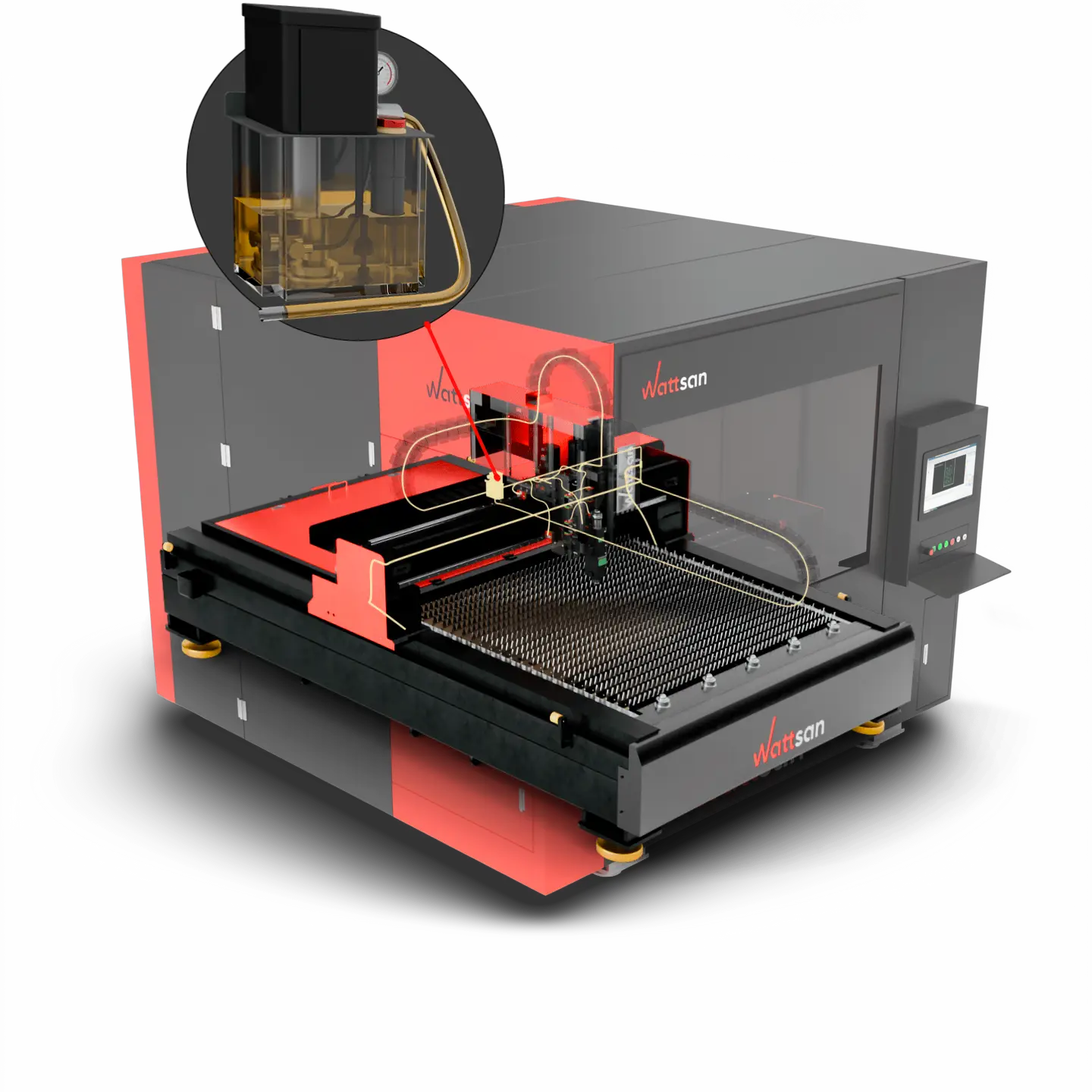

Zabezpečte stroj před opotřebením

Model je vybaven centralizovaným automatickým mazacím systémem pro větší pohodlí. Ten se v pravidelných intervalech stará o všechny pohyblivé části. Díky této technologii se nemusíte starat o nic jiného než o hladinu oleje a zároveň prodlužujete životnost stroje. K dispozici je také speciální funkce, která upozorní řídicí systém, když dojde olej.

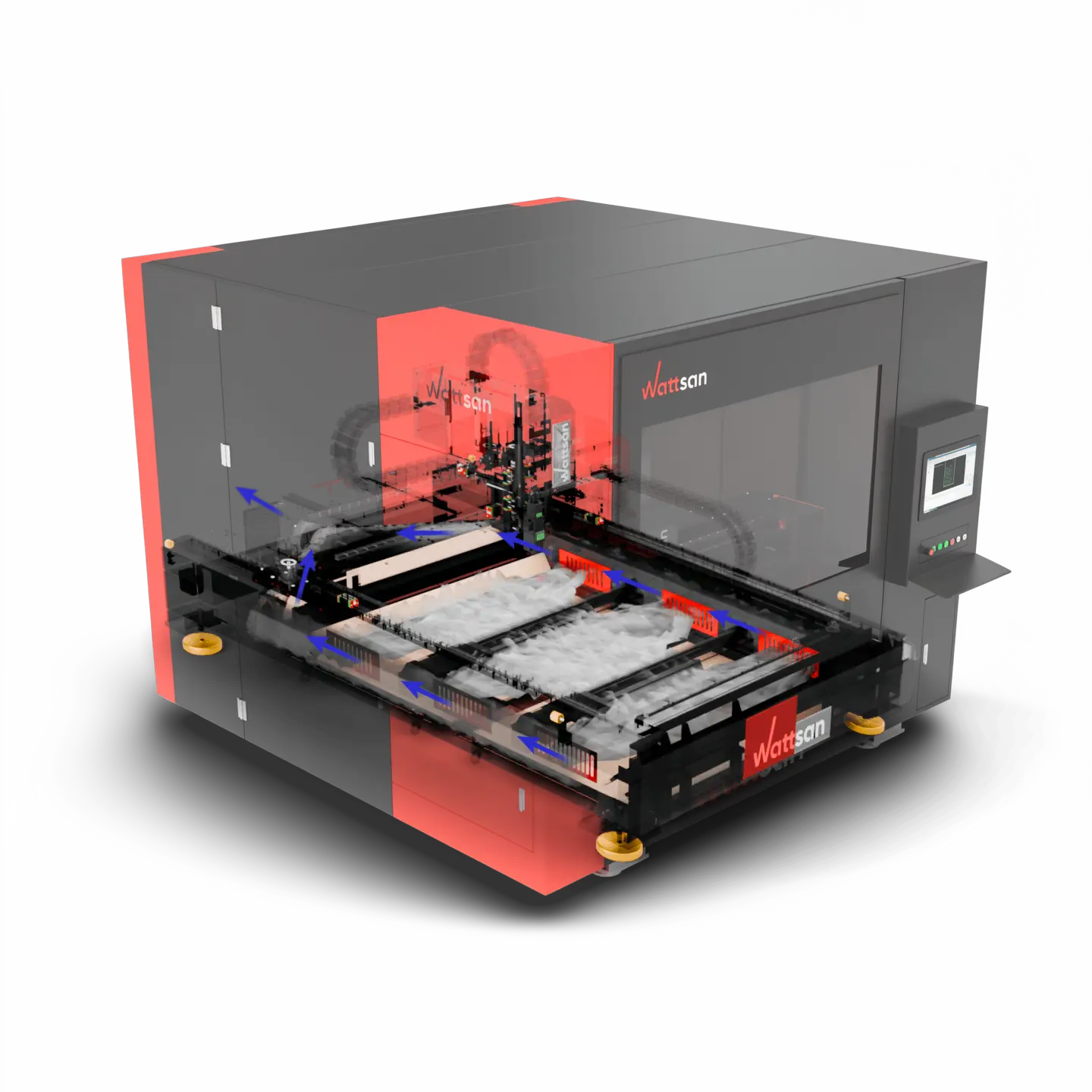

Účinné odstraňování prachu

Stroj má ve spodní části dutý rám, ve kterém jsou umístěny mřížky, tři na levé a pravé straně, přes které se pomocí odsávacího zařízení na konci systému odstraňuje prach a plyn. Tím se zvyšuje objem odstraňovaného plynu a prachu, přičemž celková kapacita systému zůstává konstantní.

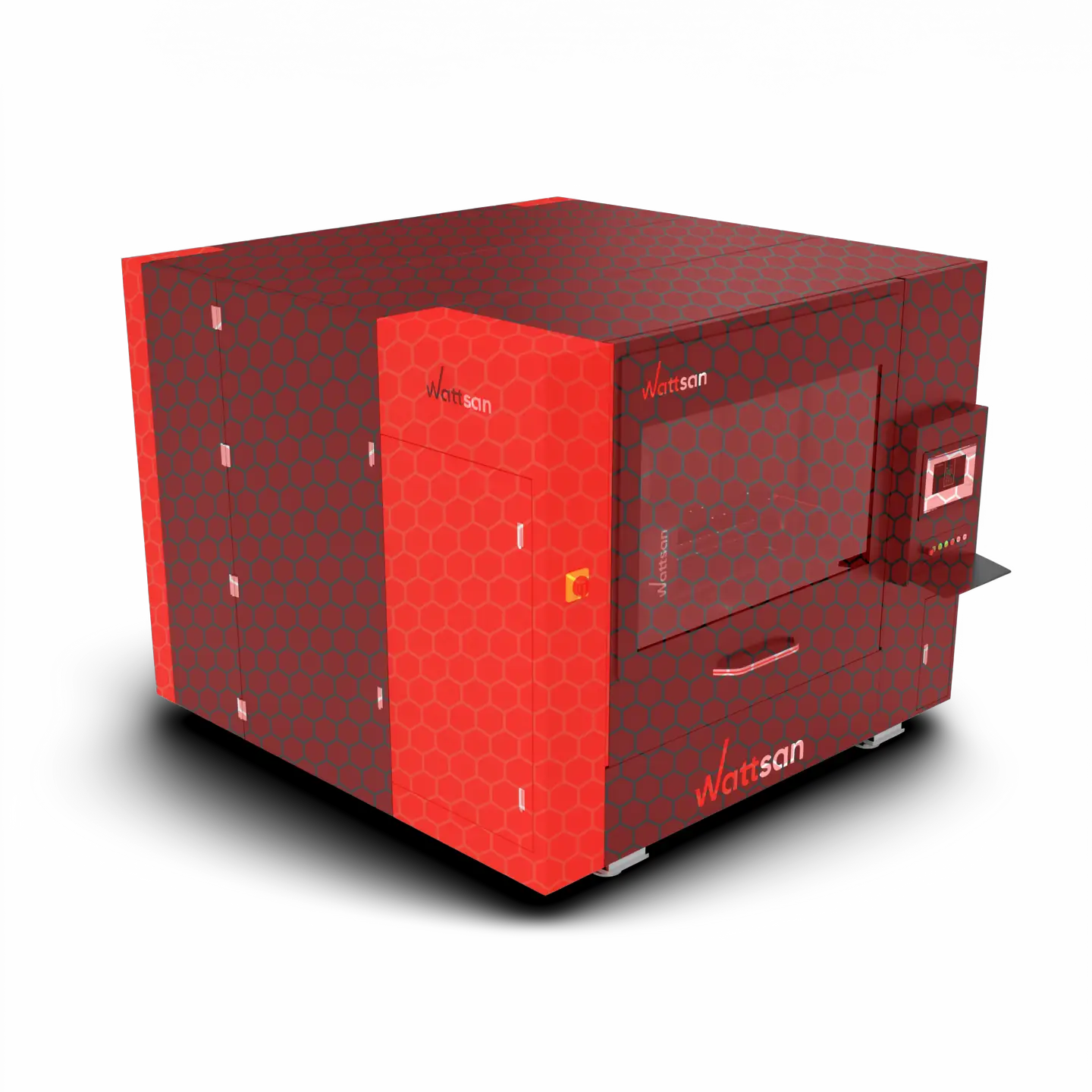

Bezpečnostní kabina

Stroj je zcela uzavřen v ochranné kabině s interaktivními elektrickými vertikálními dveřmi a laserem odolným průhledovým okénkem certifikovaným podle evropských norem CE. Integrovaný systém filtrace vzduchu a odsávání kouře zajišťuje čisté, bezpečné a bezpřekážkové pracovní prostředí.

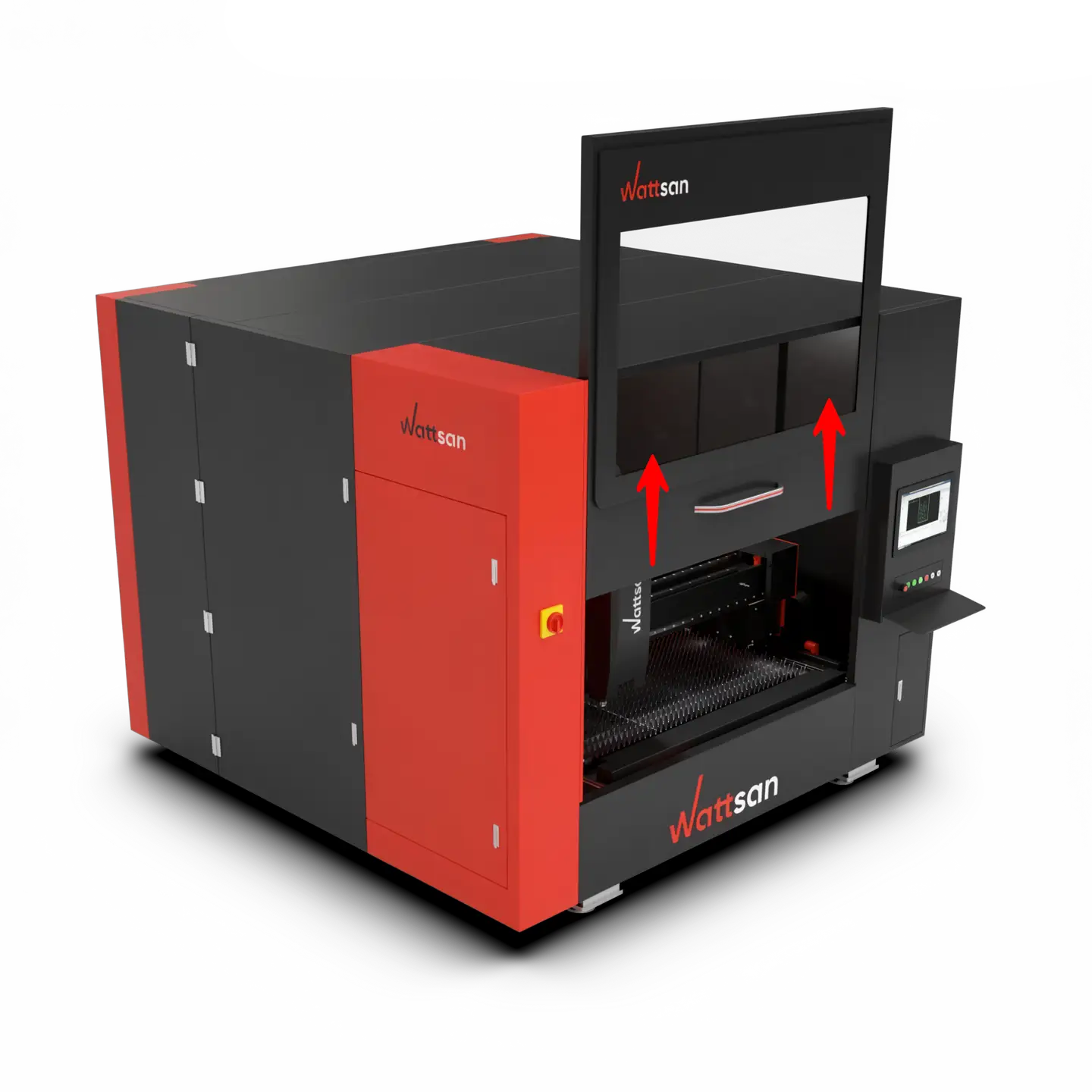

Ergonomický design

Kabina Wattsan 1313 A je navržena pro snadné používání a je vybavena elektrickými vertikálními výtahovými dveřmi a pohodlnou rukojetí se zvětšeným úchopem. To zajišťuje plynulý a snadný provoz a přesné ovládání – i během dlouhých výrobních cyklů.

Srovnávací tabulka

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Rychlost (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
mosaz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Špičkové vybavení a ověřená přesnost jsou zaručeny

Ochranný kryt

To chrání servomotory MITSUBISHI, planetové převodovky SHIMPO a vodicí lišty HIWIN před vnějšími vlivy.
Laserová hlavice ochranného krytu

To chrání hlavní součásti laserové hlavy.
Koľajnice s dráty

Sběrnice umožňuje uložit elektrické kabely pro pohyb portálu.
Ochranný řetěz na sklolaminát

Řetěz chrání optický kabel a vodiče pro laserovou hlavu.
Snímač tlaku

To řídí a reguluje tlak plynu pro laserovou hlavu.
Ložiska HIWIN

Laserová hlava se pohybuje pomocí ložisek Hiwin. Poskytuje hladký chod, vysokou nosnost a nízkou hlučnost.
Servomotory MITSUBISHI

Servomotory MITSUBISHI mají menší rozměry, dvojnásobnou životnost, minimální vibrace, převody až 2G, snadnou výměnu a údržbu.
Planetové převodovky SHIMPO

Planetové převodovky SHIMPO převádějí točivý moment ze servomotoru a přenášejí jej na šikmé ozubené kolo, které pohání portál a pomáhá mu hladce se pohybovat.
Průvodci HIWIN

Očka HIWIN mají vysokou přesnost a spolehlivost, nízké tření a snadnou instalaci. Jsou synonymem pro „spolehlivost“. Kolejnicová vedení se instalují na rám pod odborným dohledem!
LEAN helical racks

Pomozte stroji vydržet zatížení při požadované rychlosti a zajistěte hladký pohyb portálu. Šroubové regály musí být instalovány na rám pod odborným dohledem!

Postup nákupu

Výběr zařízení

Pomůžeme vám s výběrem stroje, který odpovídá vašim potřebám
Odesílání faktury

Souhlasíme s kompletní sadou stroje a zasláním faktury s konečnou cenou zařízení.
Platba

V plné výši, pokud je stroj skladem. 50% předem 50% při dodání, pokud stroj není skladem.
Zkontrolujeme stroj

Tříkroková kontrola kvality: v továrně Wattsan, v našem skladu v Nizozemsku před dodáním.
Dodání nebo vyzvednutí

Buď přepravní společnost, nebo si stroj vyzvednete z našeho skladu.
Spouštěcí zařízení

Jsme tu, abychom vám pomohli, kdykoli budete potřebovat podporu.

Laserová hlava pro vaše úkoly

Řezačky kovů Wattsan jsou vybaveny laserovými hlavami od oblíbených výrobců jako Raytools, BOCI a Precitec.

1. Konektor QBH

  Je to spojovací článek mezi optickým kabelem a laserovou hlavou. Zabraňuje zpětnému toku paprsku a chrání tak laserový zdroj.
2. 2 horní ochranné čočky

  Vaše první linie obrany. Tato nezbytná dvojice čoček chrání drahou vnitřní optiku před nečistotami, rozstřiky a úlomky. Zajišťuje čistou kvalitu paprsku a zabraňuje kontaminaci, čímž prodlužuje životnost základních komponentů a snižuje náklady na údržbu.
1. Kolimátorový modul

  Slouží ke zúžení a nastavení laserového paprsku. Díky němu je laserový paprsek vhodný pro další přenos do zaostřovacího modulu. Neměl by být vyměňován častěji než jednou ročně.
2. Zaostřovací modul s regulátorem polohy

  Během provozu dynamicky upravuje ohniskovou vzdálenost, aby zajistil hluboké a kvalitní řezy.
3. 2 spodní ochranné čočky

  Tyto čočky během provozu zachycují většinu rozstřiků a kouře. Jsou snadno a levně vyměnitelné, chrání zaostřovací čočku, zaručují konzistentní a vysoce přesné řezy a šetří tisíce za opravy.
1. Sada ochrany proti kolizi

  Sada BOCHU BLT6 Anti-Collision Kit chrání klíčovou součást, laserovou hlavu, před nárazy a poškozením špičky v důsledku deformace materiálu nebo chyby obsluhy. Snižuje prostoje a zajišťuje plynulou a ziskovou práci.
2. Vodní chladicí kroužek

  Zajišťuje dokonalou kvalitu řezu. Dodatečně chladí spodní moduly laserové hlavy, zajišťuje stabilní a přesné řezání a chrání před poškozením v důsledku přehřátí.

Zkušenosti od nadšených blogerů

Tento laserový gravírovací stroj může gravírovat bez jakýchkoli problémů. Jak rychlé a snadné je přizpůsobování produktů!

Riccardo Muscarella
Stroj má dokonale rovný povrch. Díky tomu je opakovaná práce jednodušší!

Matteo Moras
Skvělá práce hotová za méně než hodinu. Díky rychlosti CO2 laserového stroje.

Roberto D'Adago
Tento model je skvělý a přesnost laseru je neuvěřitelná – ostrá jako břitva!

Roger Jungo

Hmotnost:: 1500 kg

Pracovní oblast:: 1300x1300 mm

Velikost stroje:: 2545 х 2834 х 2134 mm

Rám:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Ochrana skříňového typu:: Yes

Výkon laseru:: up to 6000 W

Laserová hlava:: Raytools

Typ laseru:: Raycus/IPG

Z Výkon motoru W:: 400 W

XY Výkon motoru:: 750 W

Mazací systém:: Automatic centralized, semi-automatic

Struktura osy Z:: HIWIN Guides / Ball Screws

Přesnost přemístění:: ±0.03 mm

Max. rychlost pohybu:: 80 m/min

Struktura osy XY:: HIWIN Guides/ Helical rack

Motor na X a Y:: Delta

Přídavný plyn:: air, nitrogen, argon, Oxygen

Výškový senzor:: Automatic capacitive

Max. pracovní rychlost:: Depends on the material

Typ koncových snímačů:: Inductive

Software:: Raytools

Silová elektrika:: Siemens

Systém regulace výšky:: BCS100

Kontrolní systém:: Raytools XC3000S

Klást otázky

Pro řezání kovu se nejlépe hodí optický laser, ale pro tento účel může být vhodný i speciálně vybavený CO2 laser s vysokovýkonnou laserovou trubicí. Je však třeba mít na paměti, že tloušťka kovu pro řezání CO2 laserem je omezena na 1,5 mm, zatímco vláknový laser je schopen řezat až 25 mm.
Cena hodiny řezání laserem závisí nejen na výkonu laserového stroje a rychlosti jeho provozu, ale také na řadě dalších faktorů, jako jsou: profesionální dovednosti obsluhy stroje, náklady na pronájem výrobní místnosti, náklady a spotřeba elektrické energie, náklady na samotný materiál, množství zmetků a prostoje stroje a mnoho dalšího. Aby bylo možné jednoznačně odpovědět na otázku o ceně hodiny řezání laserem, je nutné vzít v úvahu všechny tyto parametry.
Na kovový povrch je aplikován zaostřený laserový paprsek, v důsledku čehož dochází k jeho roztavení, roztavený materiál je pomocí pomocného plynu vyfukován z oblasti řezání.
Výkon laserového zářiče závisí na tloušťce zpracovávaného materiálu a požadované rychlosti zpracování. Například 1 kW zářič bude řezat 1 mm silnou nerezovou ocel rychlostí 13 m/min a 3 kW zářič bude řezat stejný materiál rychlostí asi 35 m/min. Zde vše závisí na rozpočtu a účelnosti využití maximální možné kapacity. I když se dá říci, že v dnešní konkurenční realitě nemá smysl kupovat laserový stroj s výkonem menším než 1 kW.
