Macchina da taglio in fibra di metallo Cabina WATTSAN 1313 A

Area di lavoro:: 1300x1300 mm
Potenza del laser:: up to 6000 W
Dimensioni macchina:: 2545 х 2834 х 2134 mm
Peso:: 1500 kg
Massimo velocità di movimento:: 80 m/min

Macchina di taglio del metallo del laser a fibra 1313 A Cabina

Protective cabin
Commutazione rapida delle funzioni
Struttura a telaio
Non è necessario il pretaglio
Alta precisione e velocità

Taglierina laser per metalli Wattsan 1313 A Cabin

La Wattsan 1313 A Cabin è una taglierina laser per metalli compatta e leggera, progettata per le piccole imprese in crescita. Il suo telaio è realizzato con tubi a pareti spesse, che la rendono più leggera rispetto alle serie E, S e HARD, pur mantenendo la stessa durata e le stesse prestazioni.

Dotata di una cabina di sicurezza completamente chiusa, garantisce un ambiente di lavoro pulito e sicuro. L'interno è dotato di mattoni refrattari che ricoprono il letto e di carrelli estraibili per una maggiore protezione e una facile movimentazione dei materiali.

Con un'area di lavoro di 1300x1300 mm, la macchina taglia in modo affidabile acciaio inossidabile, acciaio al carbonio, acciaio zincato, rame e alluminio fino a 25 mm di spessore, 24 ore su 24, 7 giorni su 7, senza interruzioni.

La Wattsan 1313 A Cabin offre la stessa qualità Wattsan in una forma più compatta e conveniente. Il suo ingombro ridotto e il prezzo più basso la rendono la soluzione entry-level ideale per le officine che cercano un taglio dei metalli di livello professionale con un investimento ridotto.

Adatta il tuo processo di taglio alla tua produzione

Il software CYPCUT ha controlli semplici e intuitivi. Sono state implementate funzioni che semplificano e ottimizzano notevolmente il processo di taglio.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnologia FLYCUT consente di determinare il percorso di taglio più breve ed efficiente, che consente di tagliare rapidamente fori rotondi e rettangolari in lamiere sottili fino a 1 mm di spessore. Allo stesso tempo, la testa laser funziona senza alzarsi e abbassarsi, il che offre un'elevata velocità e fa risparmiare gas. Questa modalità è adatta se la tua produzione si usa nella produzione di sistemi di ventilazione.
Previene la fusione degli angoli e migliora la qualità del prodotto facendo girare la testa del laser ad ogni angolo e non fermandosi. Ottieni angoli puliti e uniformi. La funzione RINGCUT è adatta per lavorare con materiali più spessi o quando si tagliano prodotti con più angolazioni dove la precisione è importante, come ingranaggi, monogrammi e banderuole meteorologiche, souvenir, ecc.
Ottimizzazione professionale della disposizione delle parti sul foglio, adatta alla produzione di prodotti promozionali. La funzione NESTING consente di disporre le parti sulla lamiera nel modo più efficiente possibile e il più vicino possibile l'una all'altra in modo che non vi siano spazi vuoti. Ciò consente di risparmiare materiale.
Consente di determinare con precisione la posizione del foglio sull'area di lavoro mediante tre punti di controllo. Basta mettere il materiale sul campo di lavoro, impostarne le dimensioni nel programma, e poi la macchina farà tutto da sola. Non è necessario disporre il materiale in modo perfettamente uniforme sul tavolo.
Utilizzato per inserire microconnessioni nel percorso utensile in modo che le parti non finiscano sul bordo. In questo caso, le parti dopo il taglio sono abbastanza facili da ottenere. Ciò evita che la testa di lavoro entri in collisione con le parti durante il processo. Questa funzione ti permetterà di produrre minuterie per prodotti promozionali e souvenir senza perderle sul campo di lavoro.
Questa modalità consente di collegare linee vicine tra loro, ovvero le combina in modo che la testa laser non tagli nello stesso punto. Questa funzione migliorerà notevolmente le prestazioni e ridurrà il tempo di funzionamento. Questa funzione è adatta per la produzione di massa, ad esempio nella produzione di spazi vuoti, prodotti pubblicitari e souvenir, ecc.

Materials

– taglio

Acciaio al carbonio
Acciaio inossidabile
Acciaio zincato
Alluminio
Rame
Ottone
Titanio

Taglierine per metalli di Wattsan: dimenticatevi delle riparazioni e dei tempi di inattività

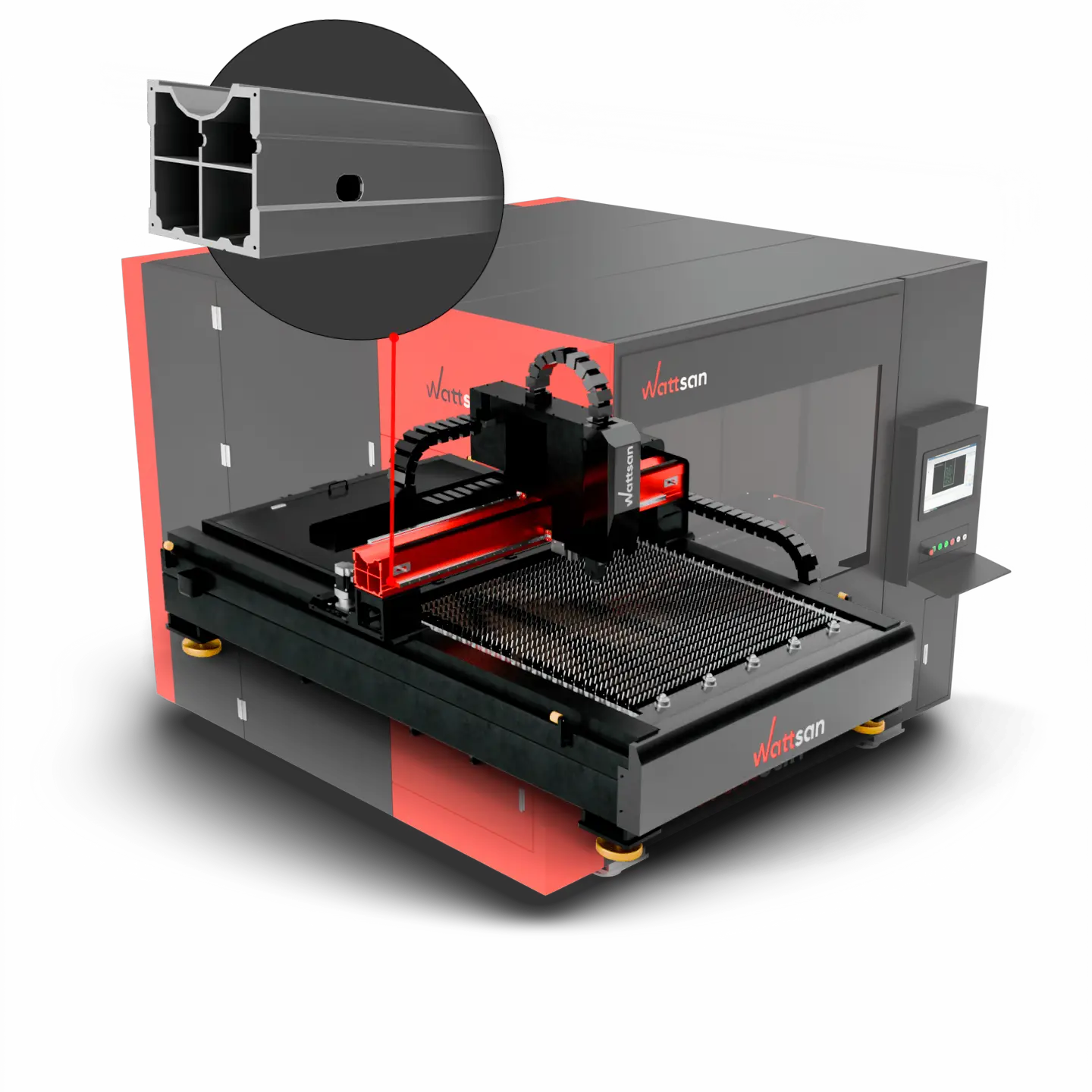

Movimentazione efficiente dei materiali

Il portale è realizzato in alluminio aeronautico. Offre elevata durata, rigidità, leggerezza, resistenza alla corrosione e all'ossidazione e un'elevata velocità di movimento. Ciò consente alle attrezzature di gestire carichi pesanti e prevenire deformazioni. Tutto ciò garantisce un funzionamento a lungo termine e senza problemi.

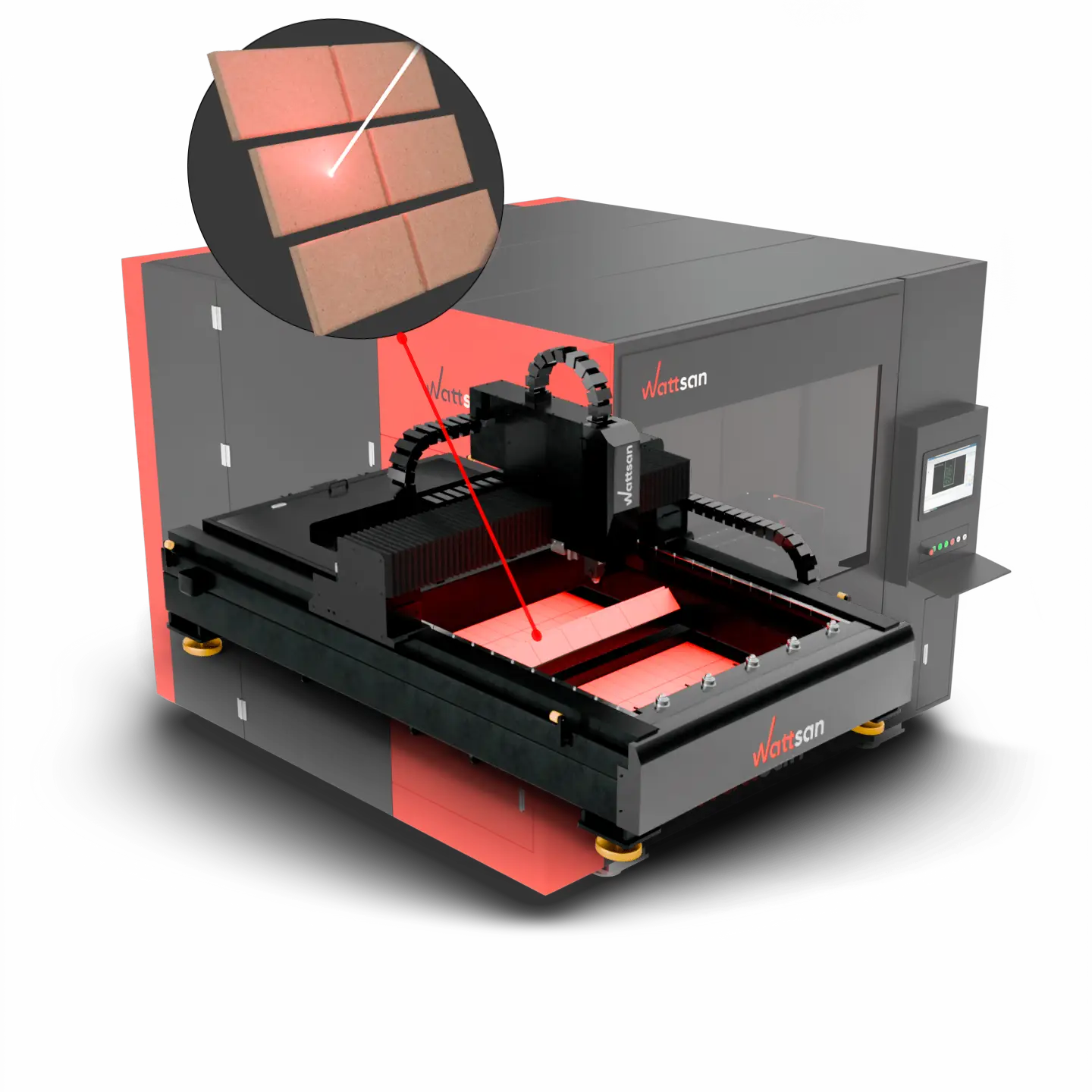

Protezione di livello spaziale per tagli impeccabili

Le parti interne del letto e delle cortine avvolgibili sono rinforzate con mattoni refrattari. Questi possono resistere a temperature fino a 1720 °C, paragonabili alle temperature che può assorbire lo space shuttle quando entra nell'atmosfera. Questo serve a eliminare il rischio di deformazioni o la possibilità che il laser tagli il letto stesso.

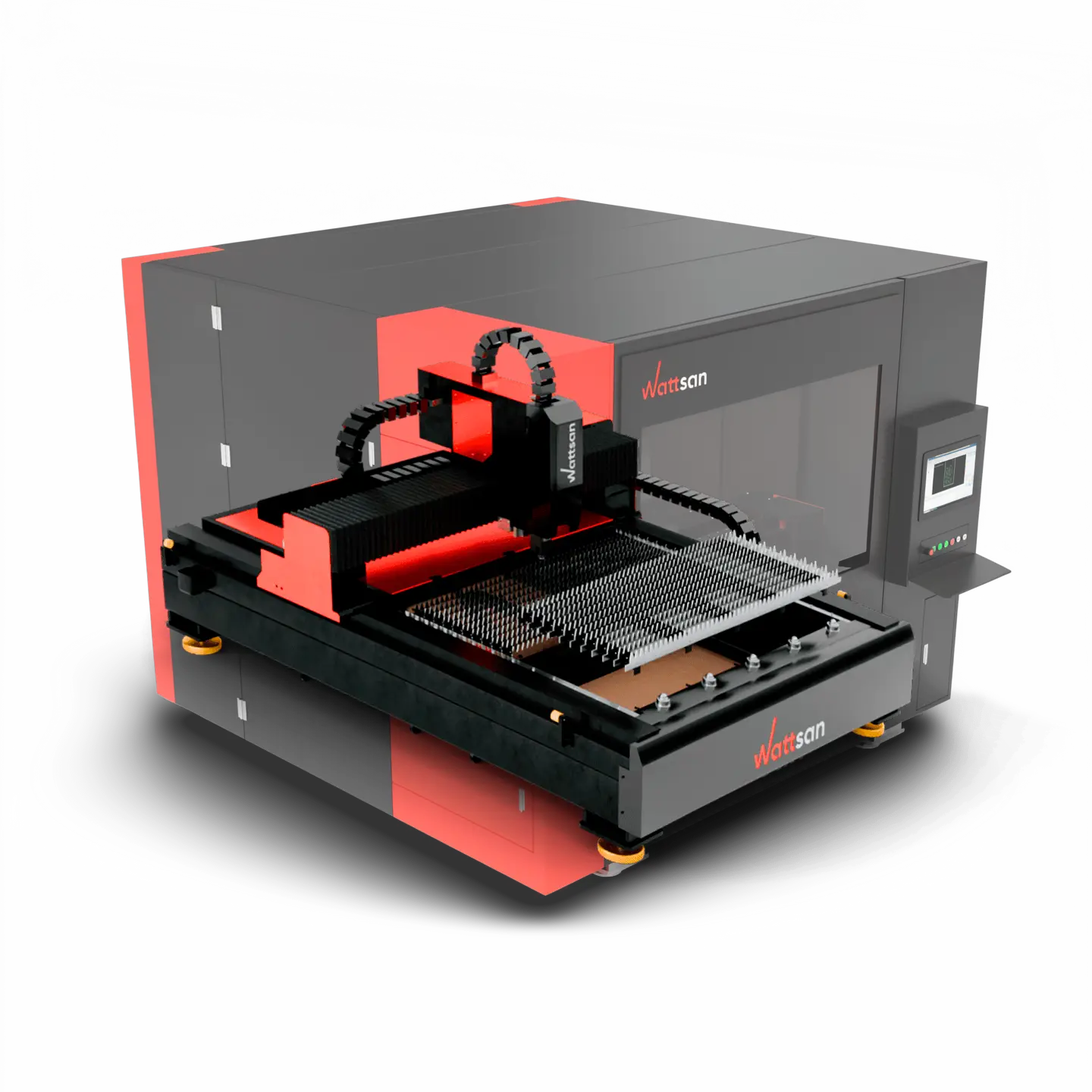

Separazione dei compiti

Quattro parti del tavolo costituiscono la struttura modulare di questa macchina. Fornisce protezione dagli effetti termici. Inoltre, aumenta la capacità di sostegno. In caso di necessità di sostituzione, è possibile sostituire facilmente solo la parte necessaria, senza dover sostituire l'intero tavolo.

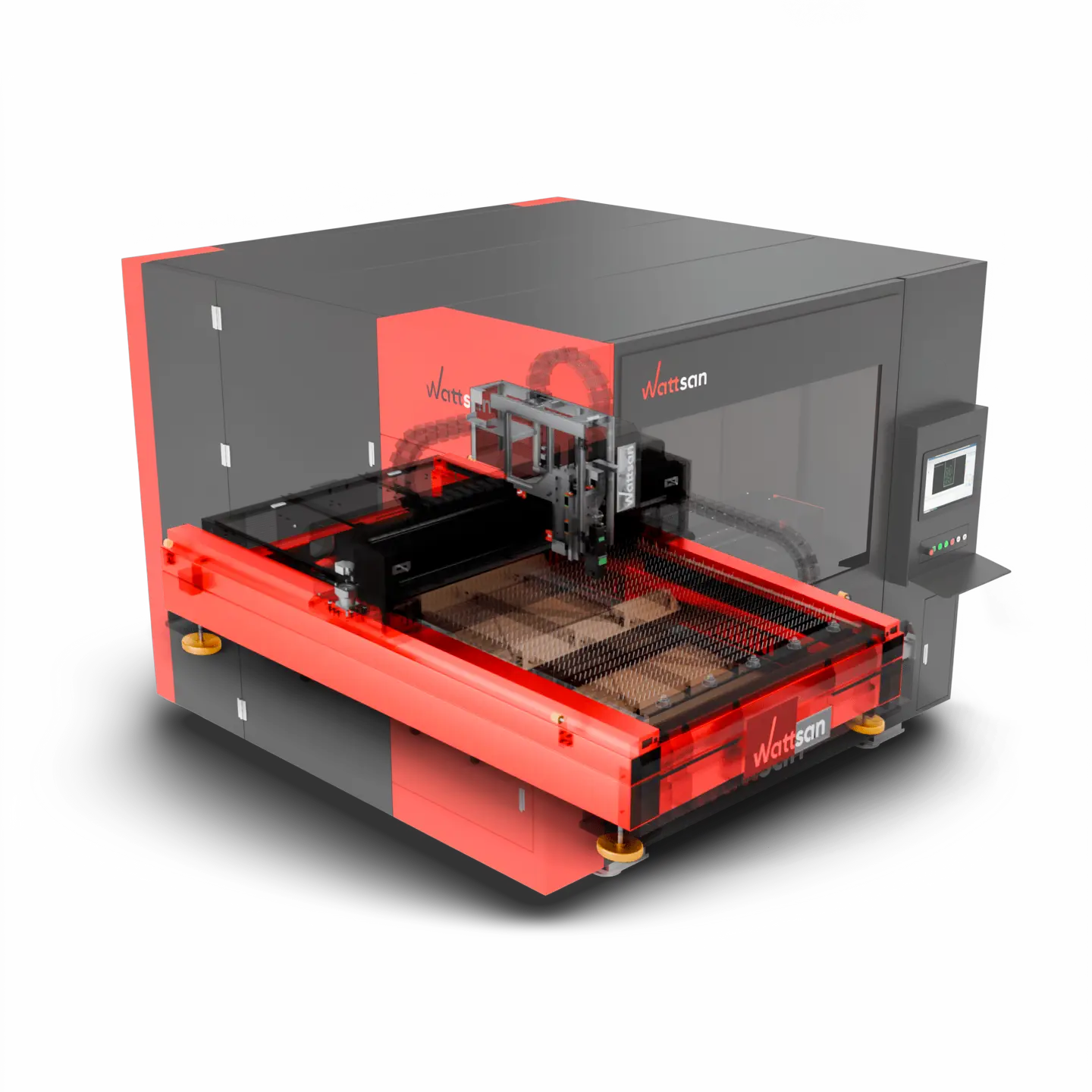

Leggero e stabile

Questo modello ha un letto inferiore realizzato con tubi profilati a pareti spesse. Ciò rende la struttura più leggera ma allo stesso tempo più stabile; più è vicina al pavimento, migliore è la stabilità. Anche il telaio è stato sottoposto a trattamento termico e fresatura robotizzata, come tutti gli altri delle macchine Wattsan.

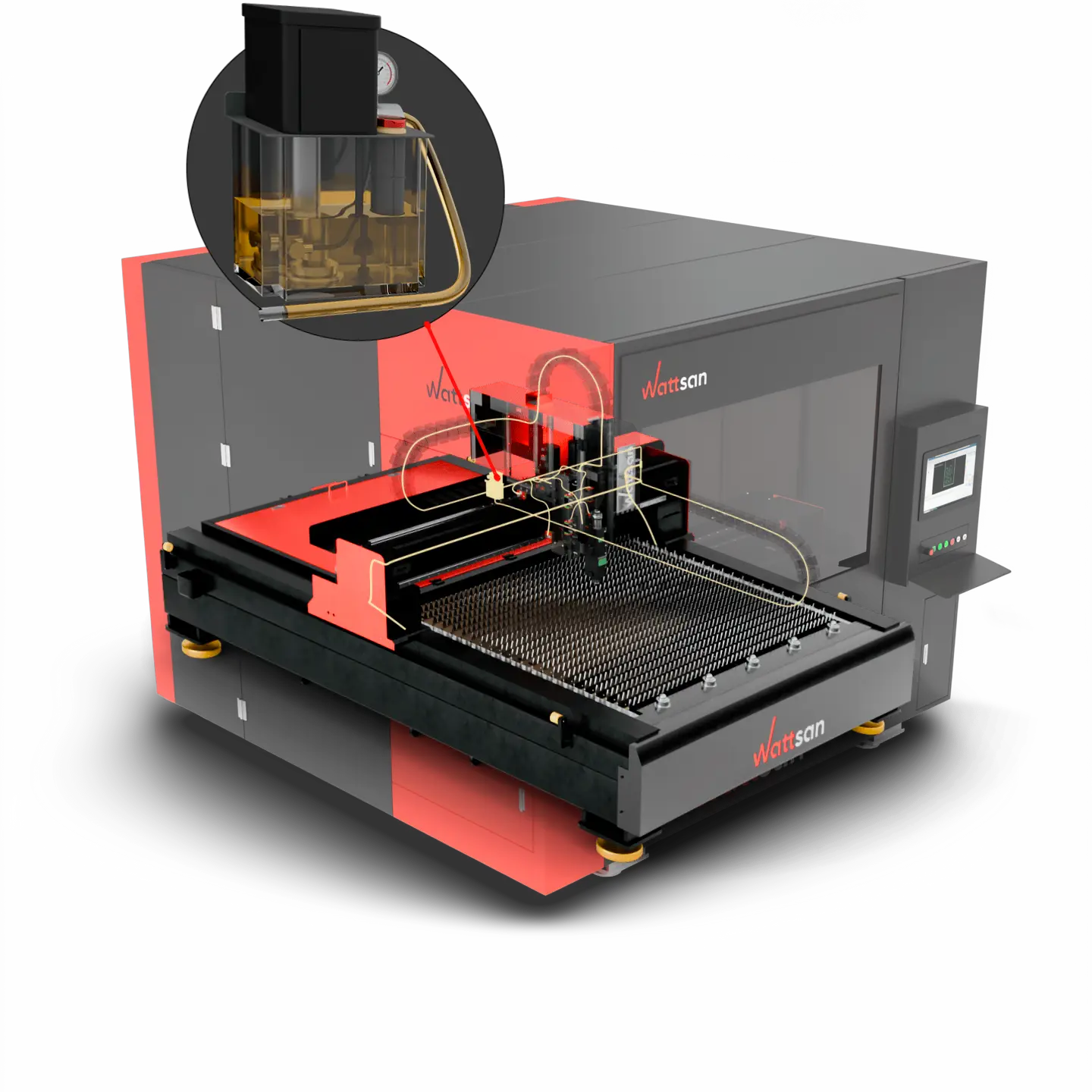

Proteggi la macchina dall'usura

Il modello è dotato di un sistema di lubrificazione automatico centralizzato per una maggiore praticità. Si occupa di tutte le parti mobili a intervalli regolari. Questa tecnologia consente di preoccuparsi solo del livello dell'olio, prolungando al contempo la durata della macchina. È inoltre presente una funzione specifica che avvisa il sistema di controllo quando l'olio è esaurito.

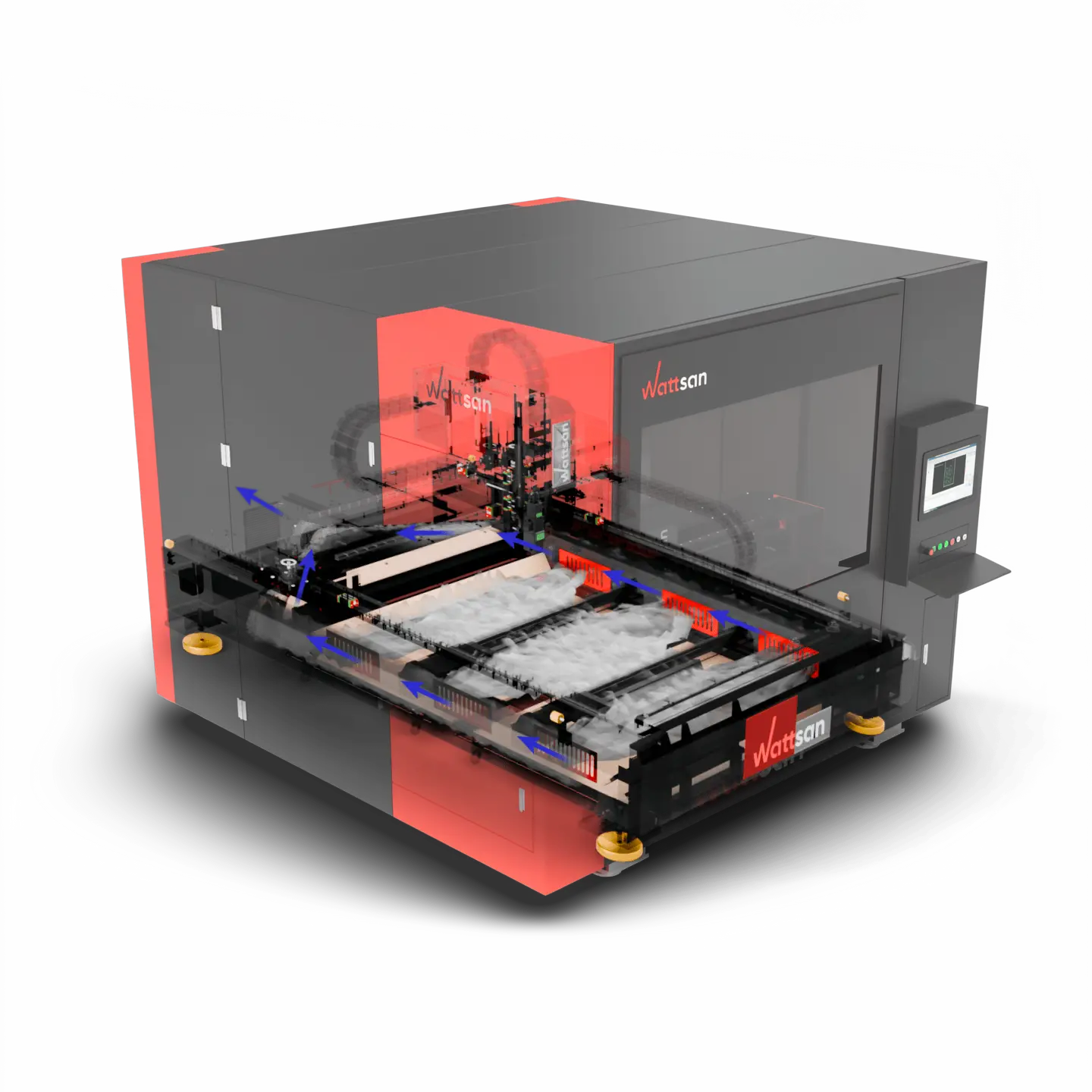

Rimozione efficiente della polvere

La macchina ha un telaio cavo alla base, dove sono presenti delle griglie, tre sul lato sinistro e tre sul lato destro, attraverso le quali vengono rimossi polvere e gas utilizzando una macchina di estrazione situata all'estremità del sistema. Ciò aumenta il volume di gas e polvere rimossi mantenendo costante la capacità totale del sistema.

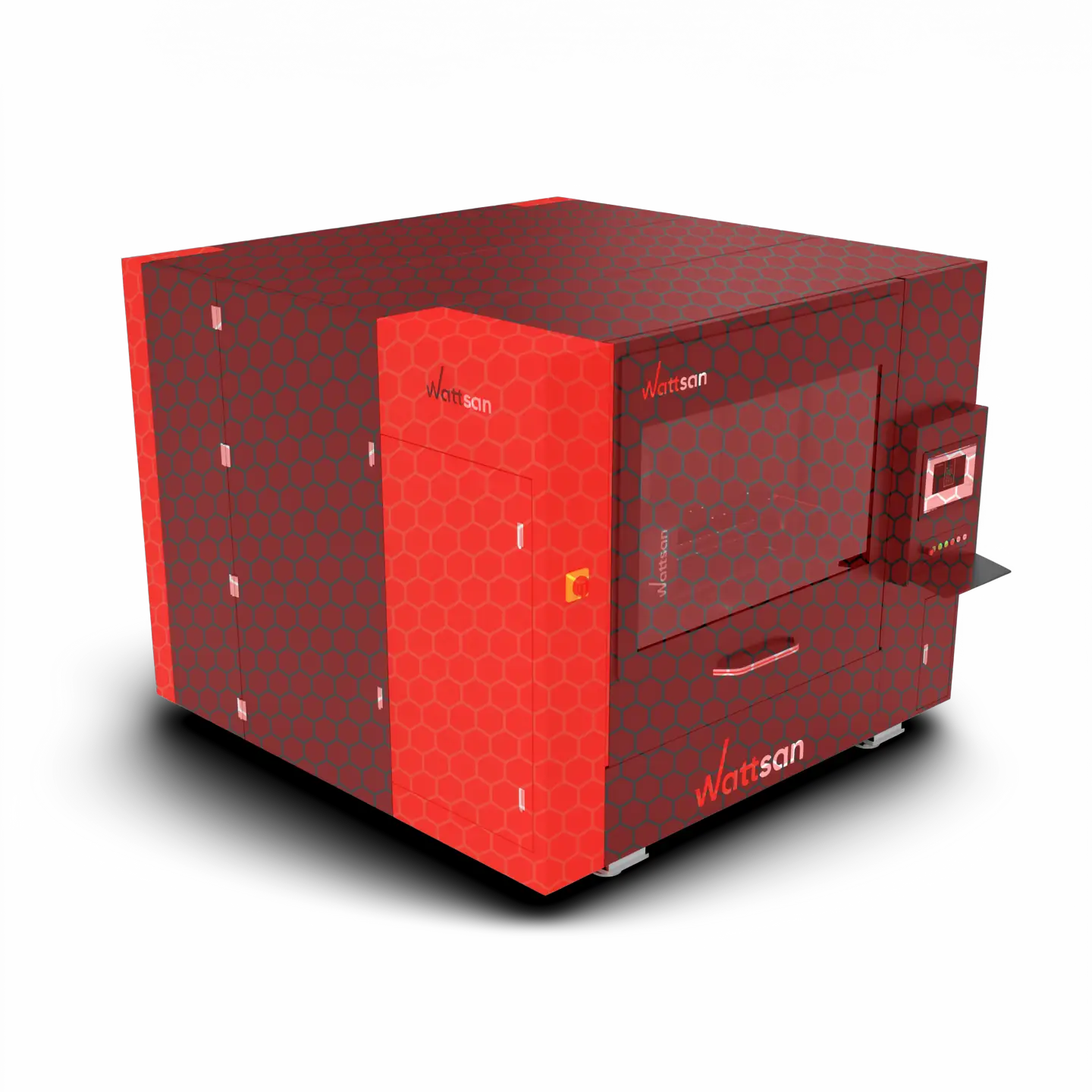

Cabina di sicurezza

La macchina è completamente racchiusa in una cabina protettiva con porta verticale elettrica interattiva e finestra di osservazione resistente al laser certificata secondo gli standard europei CE. Un sistema integrato di filtraggio dell'aria e di estrazione dei fumi garantisce un ambiente di lavoro pulito, sicuro e privo di ostacoli.

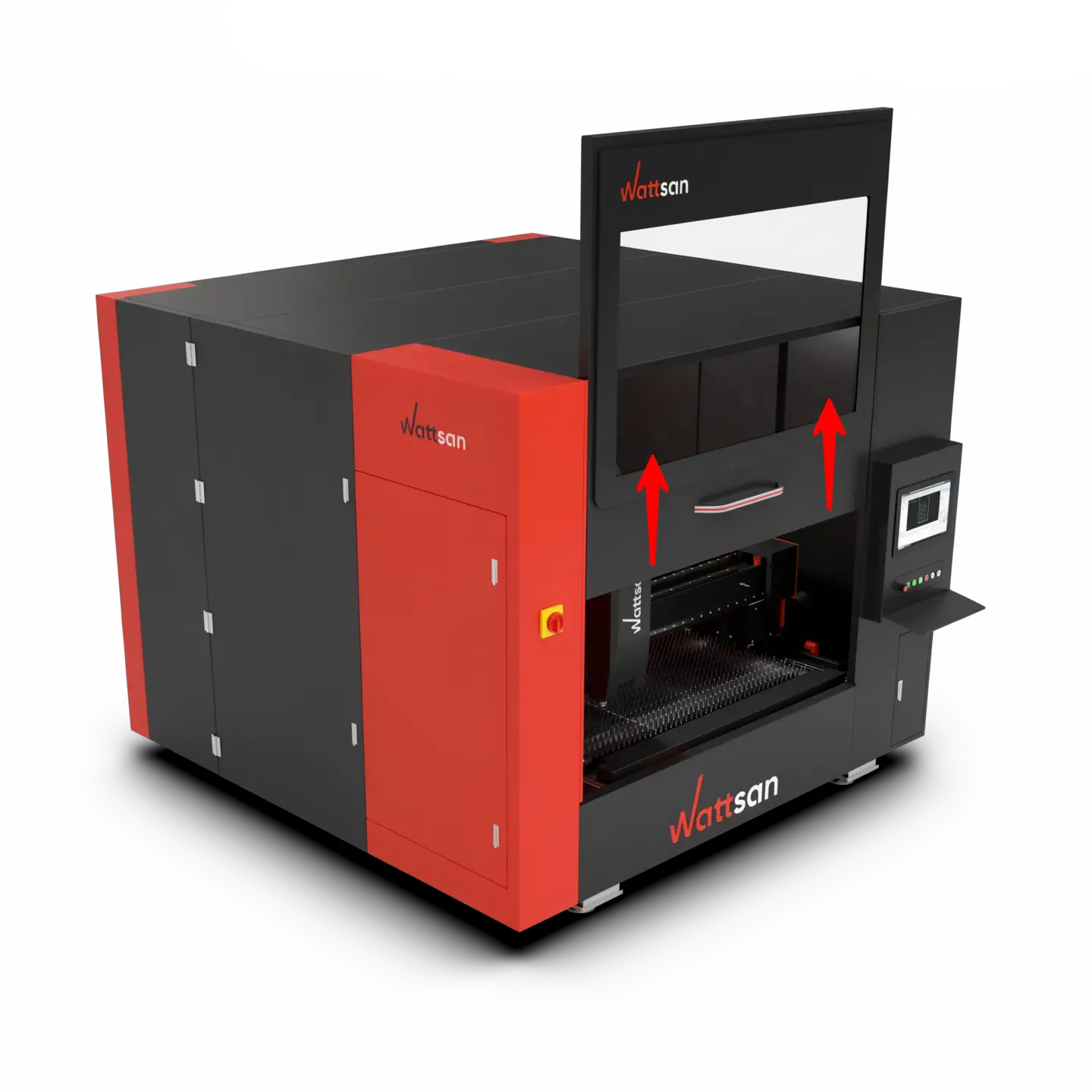

Design ergonomico

Progettata per essere facile da usare, la cabina Wattsan 1313 A è dotata di una porta elettrica a sollevamento verticale e di una comoda maniglia con impugnatura allargata. Ciò garantisce un funzionamento fluido e senza sforzo e un controllo preciso, anche durante lunghi cicli di produzione.

Tavola di comparazione

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocità (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Ottone (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Attrezzature ad alta tecnologia e precisione la precisione verificata sono garantite

Carenatura

Protezione di servomotori MITSUBISHI, riduttori epicicloidali SHIMPO e guide HIWIN da influenze esterne.
Copertura protettiva per testa laser

Protegge i componenti principali della testa laser.
Barra con fili

La barra consente di risparmiare cavi elettrici per la movimentazione del portale.
Circuito di protezione per fibra ottica

La catena protegge il cavo in fibra ottica e i fili per la testa laser.
Misuratore di pressione

Controlla e regola la pressione del gas per la testa laser.
Cuscinetti HIWIN

Il movimento della testa laser è effettuato da cuscinetti Hiwin. Fornisce un funzionamento regolare, un'elevata capacità di carico e un basso livello di rumorosità.
Servomotori MITSUBISHI

I servomotori MITSUBISHI hanno dimensioni ridotte, durata doppia, vibrazioni minime, accelerazione fino a 2G, facilità di sostituzione e manutenzione.
Riduttori epicicloidali SHIMPO

I riduttori SHIMPO convertono la coppia dal servomotore e la trasferiscono all'ingranaggio elicoidale, che aziona la corsa del portale e gli consente di muoversi più agevolmente.
Guide HIWIN

Le guide HIWIN hanno alta precisione e affidabilità, basso attrito e facilità di installazione. Sono sinonimo di affidabilità. L'installazione delle guide a rotaia sul telaio è sotto la supervisione di specialisti!
Cremagliere elicoidali LEAN

Aiutano la macchina a sopportare i carichi alla velocità richiesta e assicurano il buon funzionamento del portale. L'installazione di binari elicoidali sul telaio viene supervisionata da specialisti!

Procedura di acquisto

Selezione dell'attrezzatura

Vi assistiamo nella scelta di una macchina che soddisfi le vostre esigenze
Invio fattura

Concordiamo il set completo della macchina e inviamo la fattura con il costo finale dell'attrezzatura.
Pagamento

Intero se la macchina è in stock. 50% in anticipo 50% alla consegna se la macchina non è in stock.
Controlliamo la macchina

Il controllo di qualità in 3 fasi: nello stabilimento di Wattsan, nel nostro magazzino nei Paesi Bassi, prima della consegna.
Consegna o ritiro

Un'azienda di trasporti o ritiri la macchina dal nostro magazzino.
Attrezzatura di varo

Siamo qui per assisterti ogni volta che hai bisogno di supporto.

Testa laser per le tue esigenze

Le frese per metallo Wattsan sono dotate di teste laser di produttori famosi come Raytools, BOCI e Precitec.

1. Connettore QBH

  È l'anello di collegamento tra il cavo in fibra ottica e la testa laser. Impedisce l'inversione del raggio, proteggendo così la sorgente laser.
2. 2 lenti protettive superiori

  La tua prima linea di difesa. Questo duo di lenti essenziali protegge le costose ottiche interne da sporco, schizzi e detriti. Assicura una qualità del fascio pura e previene la contaminazione, prolungando la durata dei componenti principali e riducendo i costi di manutenzione.
1. Modulo collimatore

  Utilizzato per restringere e appiattire il raggio laser. Rende il raggio laser adatto per l'ulteriore trasmissione al modulo di focalizzazione. Non dovrebbe essere cambiato più di una volta all'anno o meno.
2. Modulo di messa a fuoco con regolatore di posizione

  Cambio dinamico della lunghezza focale durante il funzionamento per garantire tagli profondi e di alta qualità.
3. 2 lenti protettive inferiori

  Queste lenti assorbono il grosso degli schizzi e del fumo durante le operazioni. Facili e convenienti da sostituire, proteggono la lente di messa a fuoco, garantendo tagli costanti e di alta precisione e consentendo di risparmiare migliaia di euro in riparazioni.
1. Set di protezione antiurto

  Il kit antiurto BOCHU BLT6 protegge il componente chiave, la testa laser, da urti e danni alla punta causati da deformazioni del materiale o errori dell'operatore. Riduce i tempi di inattività e garantisce un lavoro fluido e redditizio.
2. Anello di raffreddamento ad acqua

  Garantisce una qualità di taglio perfetta. Raffredda inoltre i moduli inferiori della testa laser, assicurando un taglio stabile e preciso e proteggendo dai danni causati dal surriscaldamento.

Esperienze di blogger entusiasti

Questo incisore laser può incidere senza alcun problema. Quanto è veloce e facile personalizzare i prodotti!

Riccardo Muscarella
La macchina ha una superficie perfettamente piatta. Rende il lavoro ripetitivo più semplice per me!

Matteo Moras
Ottimo lavoro completato in meno di un’ora. Grazie alla velocità della macchina laser CO2.

Roberto D'Adago
Questo modello è fantastico e la precisione del laser è incredibile, affilata come un rasoio!

Roger Jungo

Peso:: 1500 kg

Area di lavoro:: 1300x1300 mm

Dimensioni macchina:: 2545 х 2834 х 2134 mm

Telaio:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Protezione di tipo armadio:: Yes

Potenza del laser:: up to 6000 W

Testa laser:: Raytools

Tipo laser:: Raycus/IPG

Z Potenza motore W:: 400 W

Potenza del motore XY:: 750 W

Sistema di ingrassaggio:: Automatic centralized, semi-automatic

Struttura dell'asse Z:: HIWIN Guides / Ball Screws

Precisione di riposizionamento:: ±0.03 mm

Massimo velocità di movimento:: 80 m/min

Struttura dell'asse XY:: HIWIN Guides/ Helical rack

Motore su X e Y:: Delta

Gas aggiuntivo:: air, nitrogen, argon, Oxygen

Sensore di altezza:: Automatic capacitive

Massimo velocità di lavoro:: Depends on the material

Tipo di sensori finali:: Inductive

Software:: Raytools

Elettricità di potenza:: Siemens

Sistema di controllo dell'altezza:: BCS100

Sistema di controllo:: Raytools XC3000S

Risposte alle domande

Un laser a fibra ottica è più adatto per il taglio del metallo, ma anche un laser CO2 appositamente attrezzato con un tubo laser ad alta potenza può essere adatto a questo scopo. Tuttavia, va tenuto presente che lo spessore del metallo per il taglio con un laser CO2 è limitato a 1,5 mm, mentre un laser a fibra ottica è in grado di tagliare fino a 25 mm.
Il costo di un'ora di taglio laser dipende non solo dalla potenza della macchina laser e dalla velocità del suo funzionamento, ma anche da una serie di altri fattori, quali: le capacità professionali dell'operatore della macchina, il costo del noleggio di un sala di produzione, il costo e il consumo di energia elettrica, il costo del materiale stesso, la quantità di scarti e tempi di fermo macchina e molto altro. Per rispondere in modo univoco alla domanda sul costo di un'ora di taglio laser, è necessario tenere conto di tutti questi parametri.
Un raggio laser focalizzato viene applicato alla superficie metallica, a seguito della quale si scioglie, il materiale fuso viene espulso dalla zona di taglio con l'aiuto di un gas ausiliario.
La potenza dell'emettitore laser dipende dallo spessore del materiale in lavorazione e dalla velocità di lavorazione desiderata. Ad esempio, un emettitore da 1 kW taglierà acciaio inossidabile spesso 1 mm a una velocità di 13 m/min, e un emettitore da 3 kW taglierà lo stesso materiale a una velocità di circa 35 m/min. Qui tutto dipende dal budget e dall'opportunità di utilizzare la massima capacità possibile. Anche se si può dire che nelle realtà competitive odierne non ha senso acquistare una macchina laser con una potenza inferiore a 1 kW.
