Máquina de corte de fibra metálica Cabine WATTSAN 1313 A

Área de trabalho:: 1300x1300 mm
Potência do laser:: up to 6000 W
Tamanho da máquina:: 2545 х 2834 х 2134 mm
Peso:: 1500 kg
Máx. velocidade de movimento:: 80 m/min

Máquina de corte de metal a laser de fibra 1313 A Cabin

Protective cabin
Troca rápida de função
Estrutura emoldurada
Não é necessário pré-corte
Alta precisão e velocidade

Cortador a laser para metal Wattsan 1313 A Cabin

O Wattsan 1313 A Cabin é um cortador a laser para metal compacto e leve, concebido para pequenas empresas em crescimento. A sua estrutura é feita de tubos de parede espessa, tornando-o mais leve do que as séries E, S e HARD, mantendo a durabilidade e o desempenho.

Equipado com uma cabine de segurança totalmente fechada, garante um ambiente de trabalho limpo e seguro. O interior possui tijolos refratários cobrindo a base e carrinhos deslizantes para maior proteção e fácil manuseio do material.

Com uma área de trabalho de 1300 x 1300 mm, a máquina corta com confiabilidade aço inoxidável, aço carbono, aço galvanizado, cobre e alumínio com espessura de até 25 mm — 24 horas por dia, 7 dias por semana, sem interrupção.

A Wattsan 1313 A Cabin oferece a mesma qualidade Wattsan numa forma mais compacta e acessível. A sua pegada menor e preço mais baixo tornam-na a solução ideal para oficinas que procuram corte de metal de nível profissional com um investimento reduzido.

Ajuste o processo de corte para sua produção

O software CYPCUT possui controles simples orientados ao usuário. As funções implementadas simplificam e otimizam muito o processo de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A tecnologia FLYCUT permite determinar a trajetória de corte mais curta e eficiente, permitindo o corte rápido de furos redondos e retangulares em chapas metálicas com espessuras de até 1 mm. Neste caso a cabeça do laser funciona sem levantar e abaixar o que garante alta velocidade de trabalho e economiza gás. Este modo é adequado se você estiver fabricando sistemas de ventilação.
Evita que os cantos se fundam e aumenta a qualidade dos produtos fabricados devido ao facto de a cabeça do laser fazer um loop em cada canto e não parar. Os cantos obtidos são claros e uniformes. A função RINGCUT é adequada para trabalhar com materiais mais espessos ou para cortar produtos com vários cantos onde a precisão é importante, por exemplo, engrenagens, monogramas, lembranças, etc.
Otimização profissional da disposição das peças na chapa adequada à produção de produtos promocionais. A função NESTING permite dispor as peças na chapa da maneira mais eficiente e próxima possível umas das outras, para que não haja lacunas. Isso permite salvar material.
Permite determinar com precisão a posição da folha na área de trabalho utilizando três pontos de referência. Basta colocar o material na área de trabalho, especificar as suas dimensões no programa e a máquina fará tudo sozinha. Não é necessário colocar o material perfeitamente sobre a mesa.
É utilizada para inserir micro-juntas no percurso de processamento, de modo a que as peças não caiam de lado. Neste caso, é fácil remover as peças após o corte. Isto evita que a cabeça de trabalho colida com as peças durante a operação. Esta função permite produzir pequenas peças para produtos promocionais e de lembrança sem as perder na área de trabalho.
Este modo permite unir linhas próximas umas das outras, ou seja, juntá-las para que a cabeça do laser não corte no mesmo lugar. Esta função melhorará muito o desempenho e reduzirá o tempo de operação. Esta função é adequada para produção em massa, por exemplo, durante a fabricação de peças de trabalho, produtos promocionais e souvenirs, etc.

Materials

– corte

Aço carbono
Aço inoxidável
Aço galvanizado
Alumínio
Cobre
Latão
Titânio

Cortadores de metal da Wattsan — esqueça os reparos e o tempo de inatividade

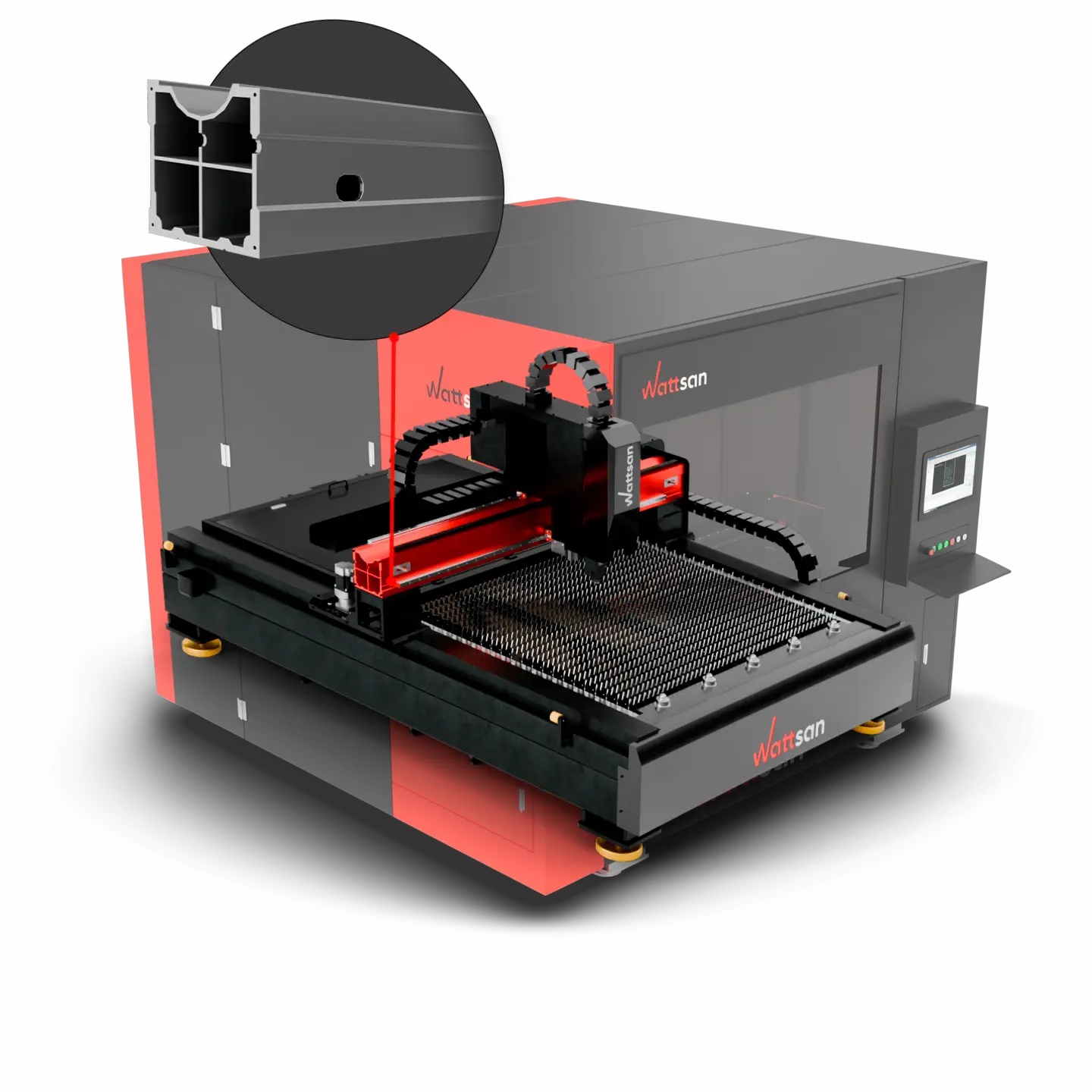

Manuseamento eficiente de materiais

O pórtico é feito de alumínio aeronáutico. Ele oferece alta durabilidade, rigidez, leveza, resistência à corrosão e oxidação, além de alta velocidade de movimento. Isso ajuda o equipamento a lidar com cargas pesadas e evitar deformações. Tudo isso garante operações de longo prazo e sem problemas.

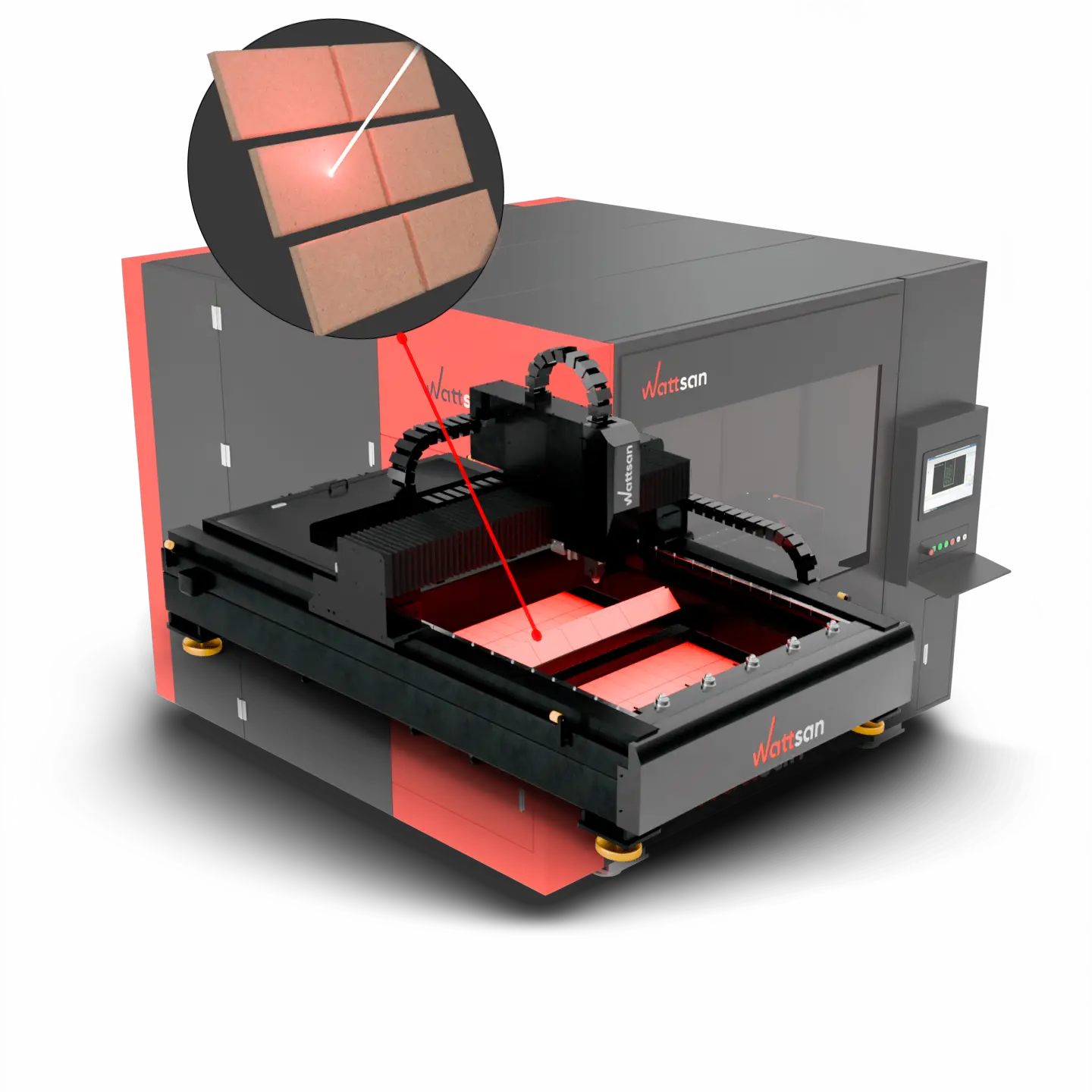

Proteção de nível espacial para cortes perfeitos

As partes internas da base e das cortinas retráteis são reforçadas com tijolos refratários. Estes podem suportar temperaturas de até 1720 °C, comparáveis às temperaturas que podem ser absorvidas pelo vaivém espacial que entra na atmosfera. Isso é feito para eliminar o potencial de deformações ou a possibilidade de o laser cortar a própria base.

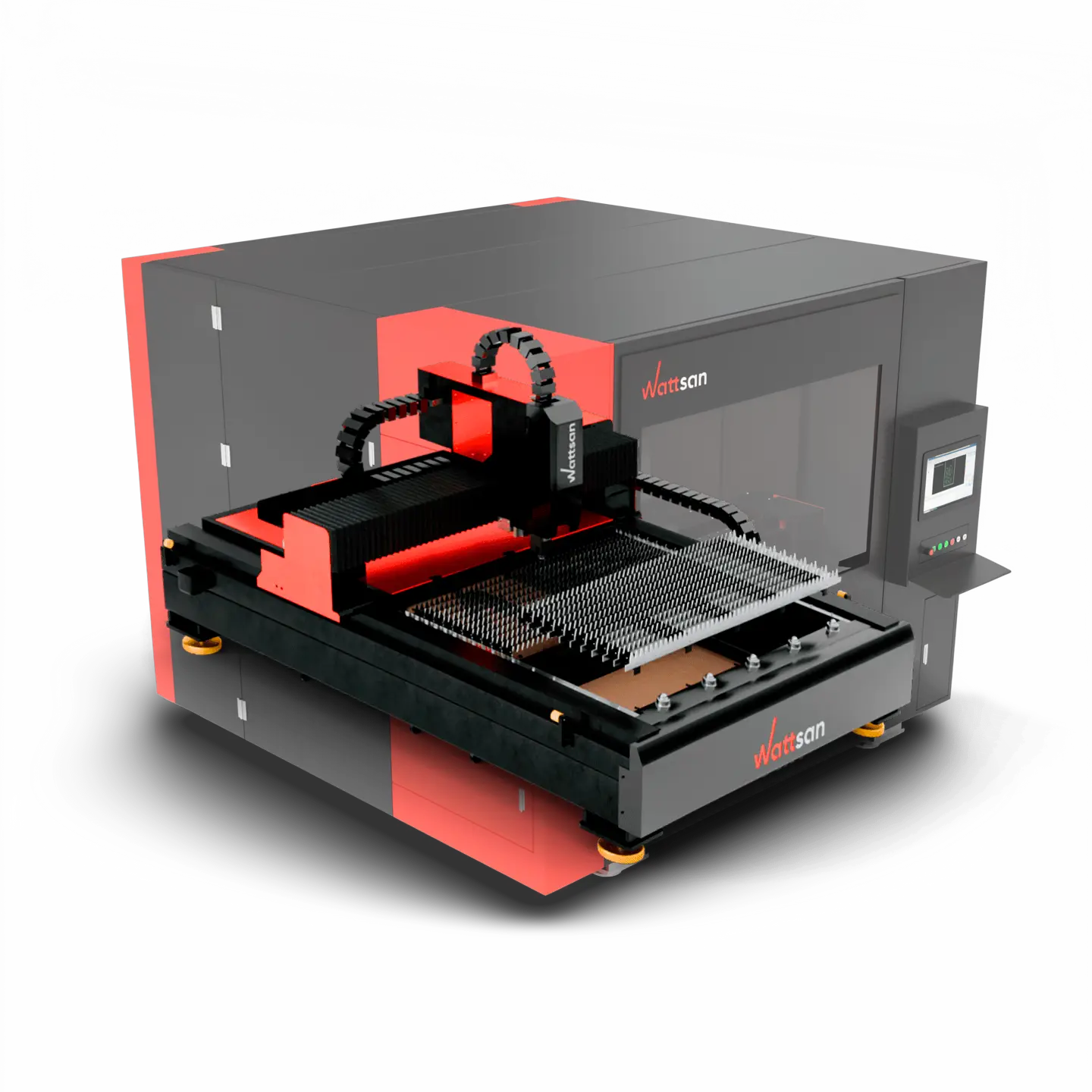

Segregação de funções

Quatro peças da mesa compõem a construção modular desta máquina. Ela oferece proteção contra efeitos térmicos. Além disso, aumenta a capacidade de sustentação. Em caso de necessidade de troca, é possível substituir facilmente apenas a peça necessária, e não a mesa inteira.

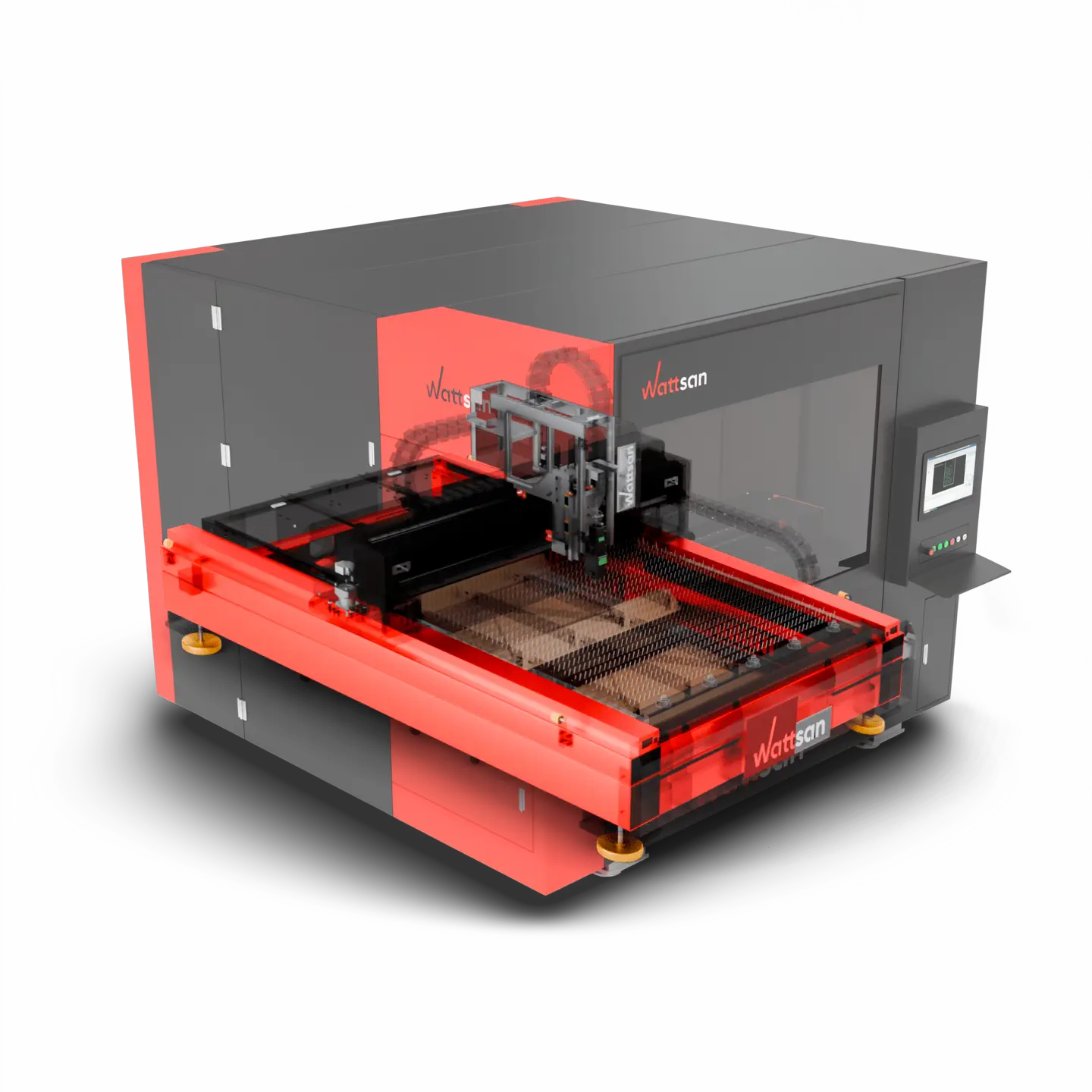

Leve e estável

Este modelo tem uma base inferior feita de tubos de perfil de parede espessa. Isso torna a estrutura mais leve, mas ao mesmo tempo mais estável; quanto mais próxima do chão, melhor a estabilidade. A estrutura também foi submetida a tratamento térmico e fresagem robótica, como todas as outras nas máquinas Wattsan.

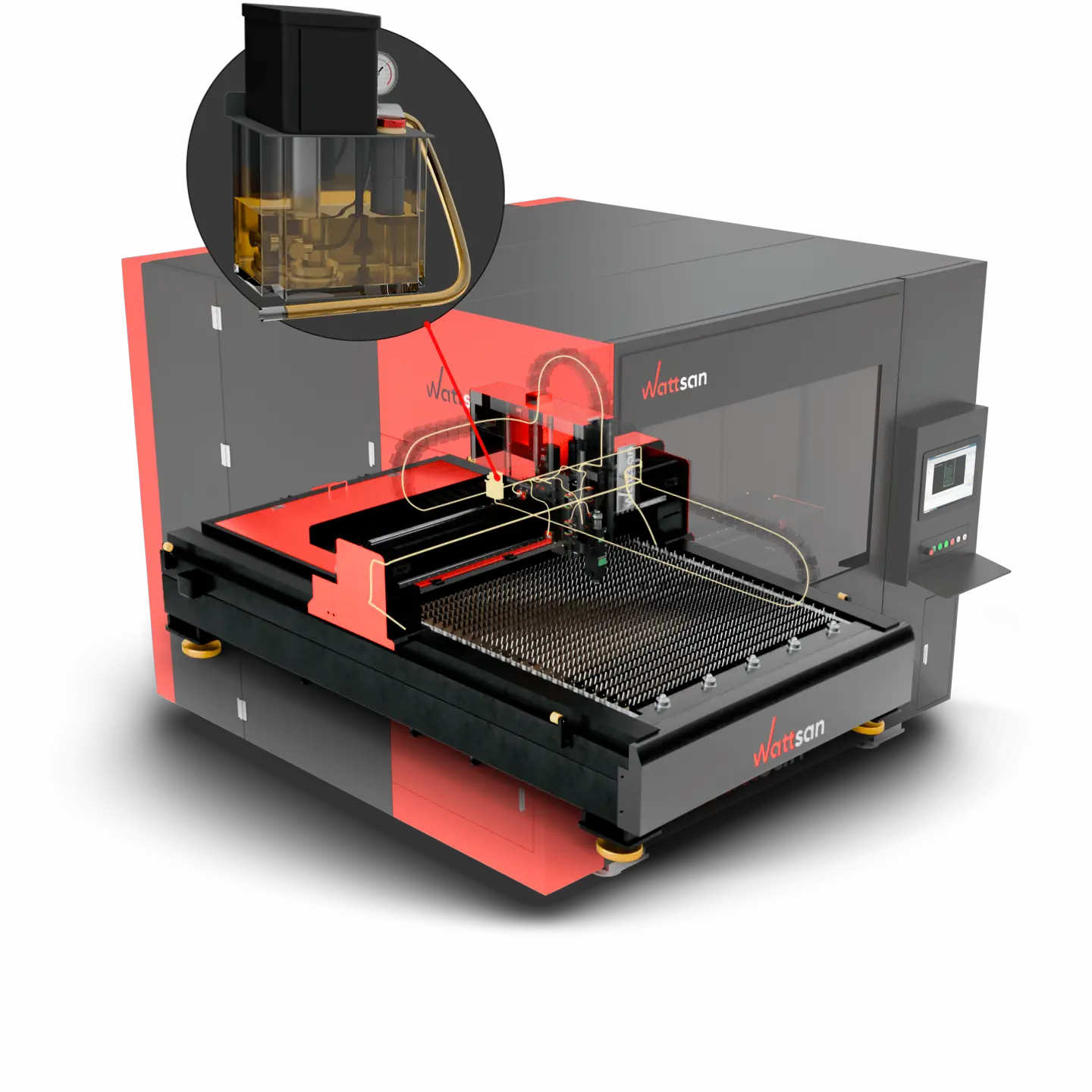

Proteja a máquina contra o desgaste

O modelo está equipado com um sistema de lubrificação automatizado centralizado para maior comodidade. Ele cuida de todas as peças móveis em intervalos regulares. Essa tecnologia permite que se preocupe apenas com o nível de óleo, ao mesmo tempo que prolonga a vida útil da máquina. Há também um recurso específico que alerta o sistema de controlo quando o óleo acaba.

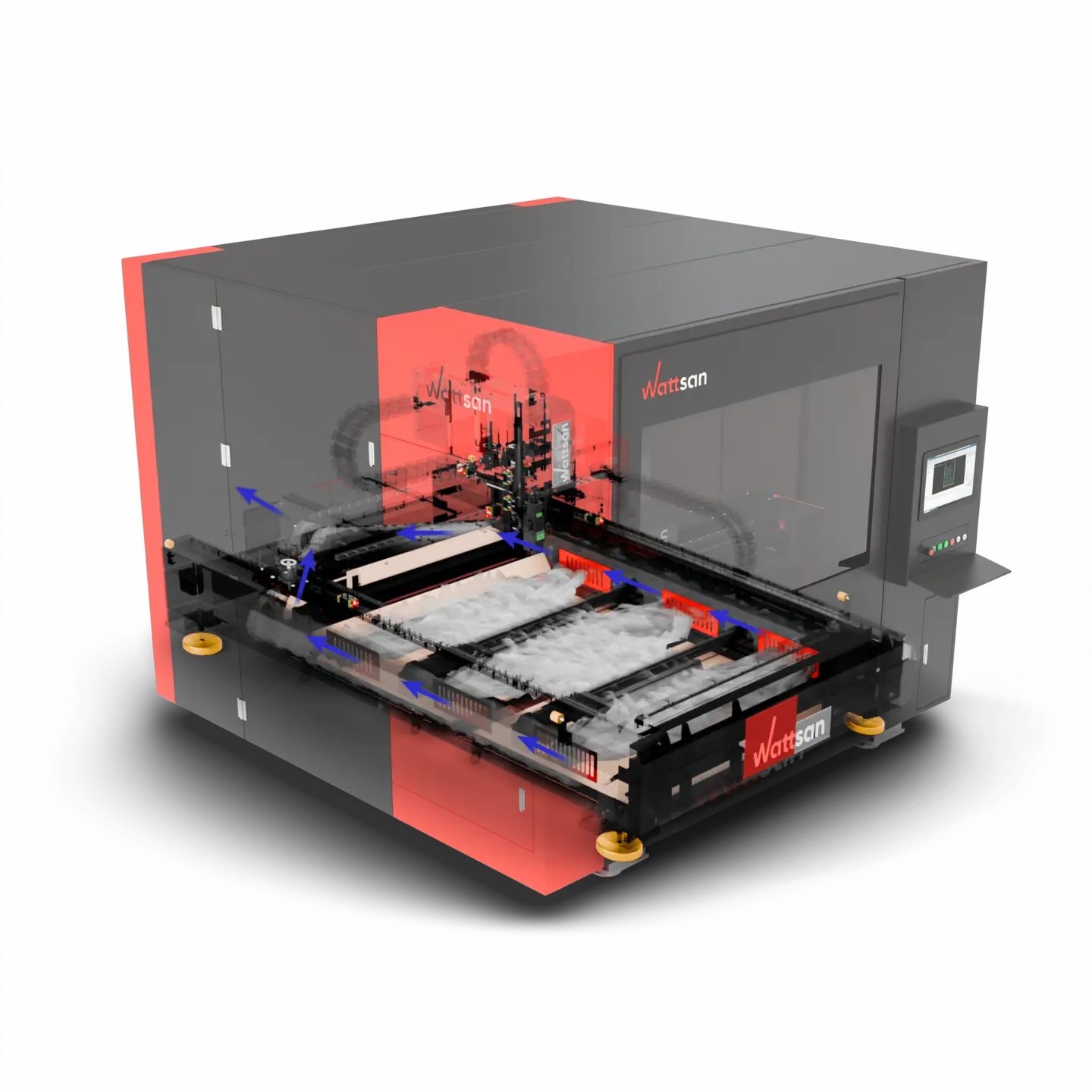

Remoção eficiente de poeira

A máquina possui uma estrutura oca na sua base, onde existem grades, três no lado esquerdo e três no lado direito, através das quais o pó e o gás são removidos utilizando uma máquina de extração na extremidade do sistema. Isso aumenta o volume de gás e pó removidos, mantendo a capacidade total do sistema constante.

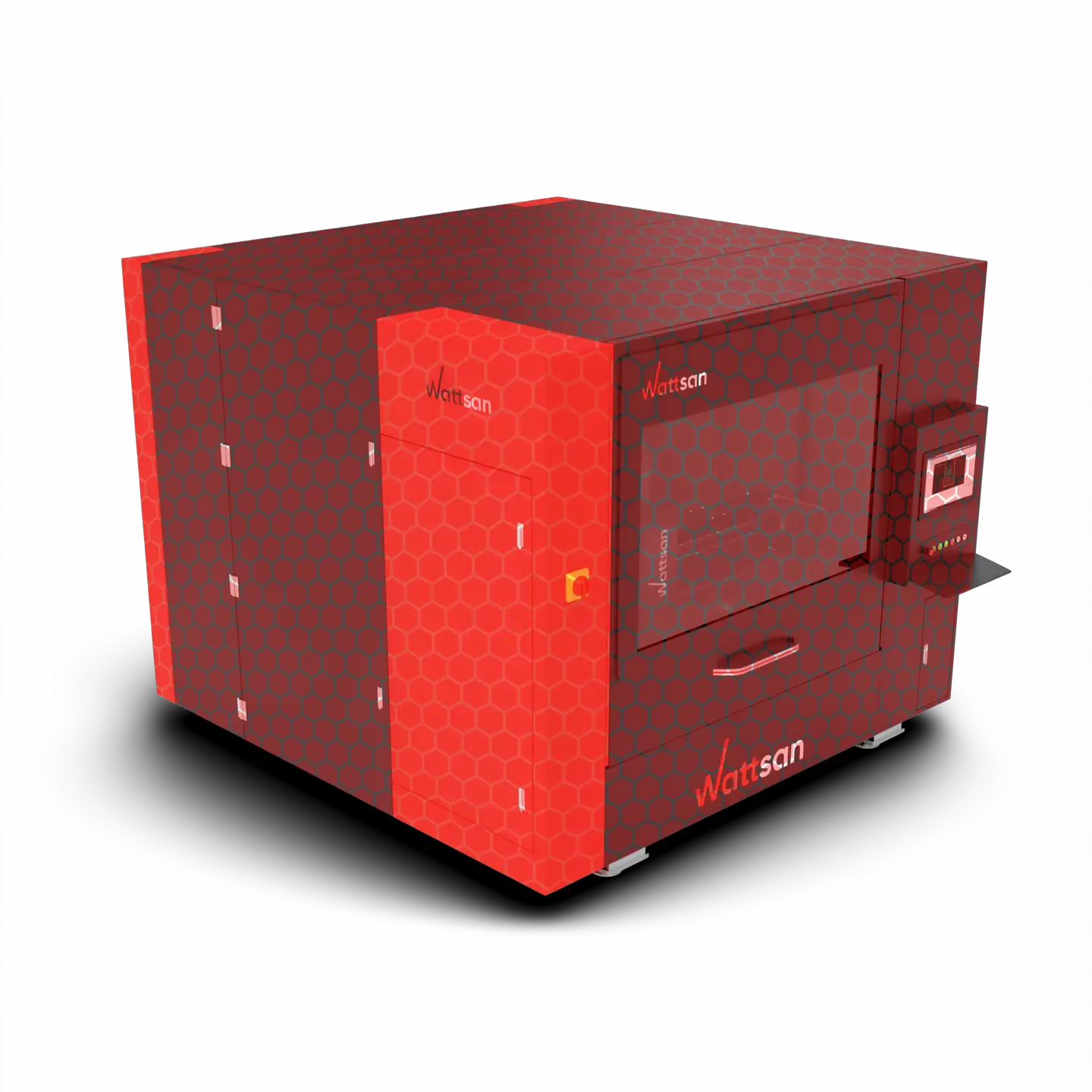

Cabine de segurança

A máquina está totalmente encerrada numa cabina protetora com uma porta vertical elétrica interativa e uma janela de visualização resistente a laser certificada pelas normas europeias CE. Um sistema integrado de filtragem de ar e extração de fumo garante um ambiente de trabalho limpo, seguro e sem obstruções.

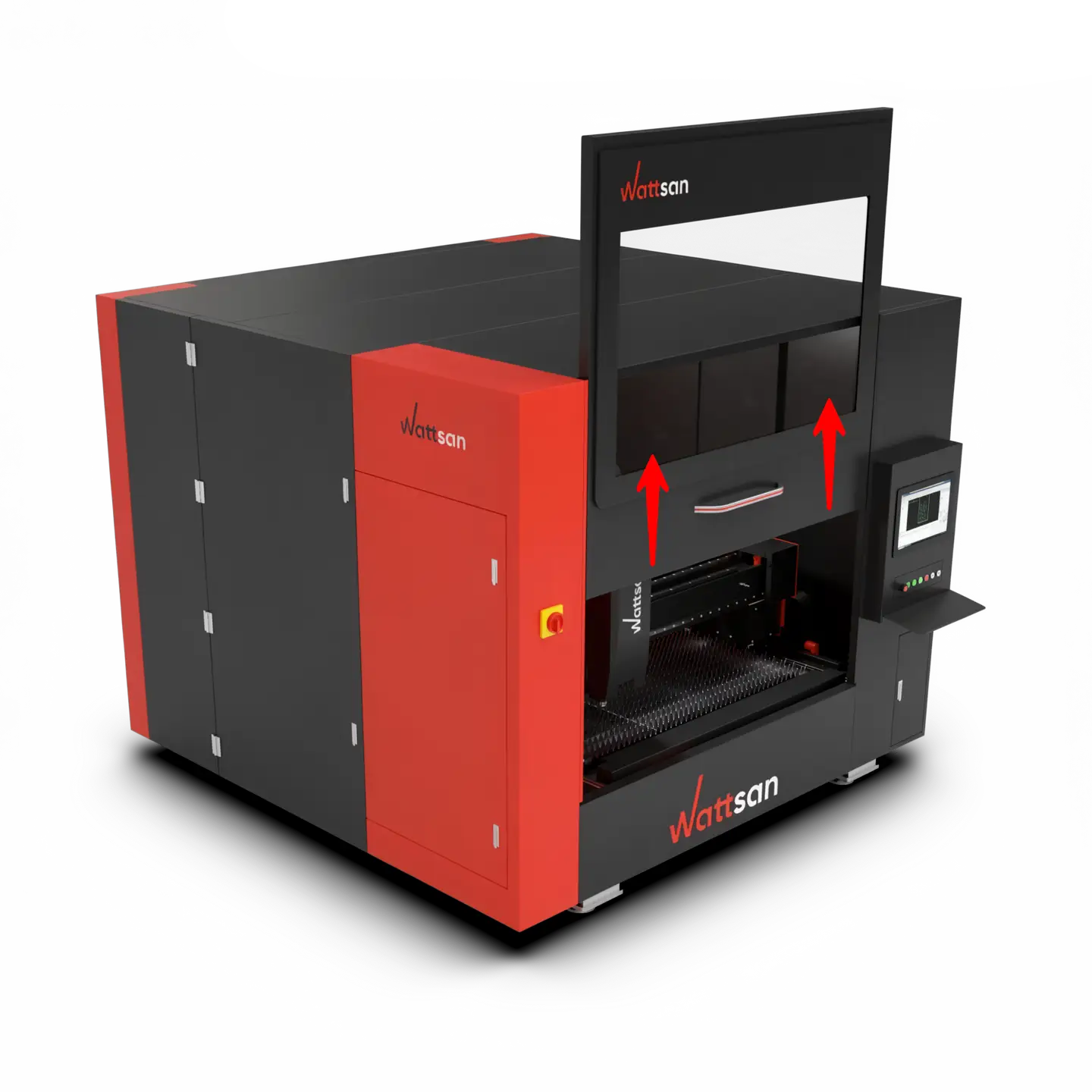

Design ergonómico

Projetada para ser fácil de usar, a cabine Wattsan 1313 A possui uma porta elétrica com elevação vertical e uma alça confortável com empunhadura ampliada. Isso garante uma operação suave e sem esforço, além de um controle preciso, mesmo durante longos ciclos de produção.

Tabela de comparação

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidade (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latão (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidade (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipamentos de alta tecnologia e precisão verificada são garantidos

Capa protetora

Isso protege servomotores MITSUBISHI, caixas de engrenagens planetárias SHIMPO e trilhos guia HIWIN contra influências externas.
Capa protetora da cabeça do laser

Isso protege os principais componentes do cabeçote do laser.
Trilho com fios

O barramento permite armazenar cabos elétricos para movimentação do pórtico.
Corrente de proteção para fibra de vidro

A corrente protege o cabo de fibra óptica e os fios do cabeçote do laser.
Sensor de pressão

Isso controla e regula a pressão do gás para a cabeça do laser.
Rolamentos HIWIN

A cabeça do laser é movida por rolamentos Hiwin. Proporciona um funcionamento suave, alta capacidade de carga e baixo ruído.
Servomotores MITSUBISHI

Os servomotores MITSUBISHI possuem dimensões menores, vida dupla, vibração mínima, engrenagens de até 2G, fácil substituição e manutenção.
Redutores planetários SHIMPO

As caixas de engrenagens planetárias SHIMPO convertem o torque do servo motor e o transmitem para a engrenagem inclinada que aciona o pórtico e o ajuda a se mover suavemente.
Guias HIWIN

As guias HIWIN possuem alta precisão e confiabilidade, baixo atrito e fácil instalação. Eles são sinônimos de “confiabilidade”. As guias de trilho devem ser instaladas na estrutura sob supervisão especializada!
Racks helicoidais LEAN

Ajude a máquina a suportar cargas na velocidade necessária e garanta um movimento suave do pórtico. As cremalheiras helicoidais devem ser instaladas na estrutura sob supervisão especializada!

procedimento de compra

Seleção de equipamento

Ajudamos você a escolher uma máquina que atenda às suas necessidades
Envio de fatura

Concordamos com o conjunto completo da máquina e envio de fatura com o custo final do equipamento.
Payment

Total se a máquina estiver em estoque. 50% adiantado 50% na entrega se a máquina não estiver em estoque.
Verificamos a máquina

O controle de qualidade em 3 etapas: na fábrica Wattsan, em nosso depósito na Holanda, antes da entrega.
Entrega ou retirada

Uma empresa de transporte ou você retira a máquina em nosso depósito.
Equipamento de lançamento

Estamos aqui para ajudá-lo sempre que precisar de suporte.

Cabeça laser para suas tarefas

Os cortadores de metal Wattsan são equipados com cabeçotes laser de fabricantes populares como Raytools, BOCI e Precitec.

1. Conector QBH

  É a ligação entre o cabo de fibra ótica e a cabeça do laser. Evita o retorno do feixe, protegendo assim a fonte laser.
2. 2 lentes protetoras superiores

  A sua primeira linha de defesa. Este duo de lentes essenciais protege a cara ótica interna contra sujidade, salpicos e detritos. Garante a qualidade pura do feixe e evita a contaminação, prolongando a vida útil dos componentes principais e reduzindo os custos de manutenção.
1. Módulo colimador

  É utilizado para estreitar e ajustar o feixe laser. Torna o feixe laser adequado para transmissão posterior ao módulo de focagem. Não deve ser substituído mais ou menos do que uma vez por ano.
2. Módulo de focagem com controlador de posição

  Ajusta dinamicamente a distância focal durante a operação para garantir cortes profundos e de qualidade.
3. 2 lentes de proteção inferiores

  Estas lentes absorvem o impacto de respingos e fumo durante as operações. Fáceis e acessíveis de substituir, protegem a lente de focagem, garantindo cortes consistentes e de alta precisão, e economizam milhares em reparações.
1. Conjunto de proteção contra colisões

  O kit anticolisão BOCHU BLT6 protege o seu componente principal, a cabeça do laser, contra colisões e danos na ponta causados por deformação do material ou erro do operador. Reduz o tempo de inatividade e garante um trabalho tranquilo e lucrativo.
2. Anel de refrigeração a água

  Garante uma qualidade de corte perfeita. Além disso, refrigera os módulos inferiores da cabeça do laser, garantindo um corte estável e preciso e protegendo contra danos causados por sobreaquecimento.

Experiências de blogueiros entusiastas

Este gravador a laser pode gravar sem nenhum problema. Que rapidez e facilidade para personalizar produtos!

Riccardo Muscarella
A máquina tem uma superfície perfeitamente plana. Isso torna o trabalho repetitivo mais fácil para mim!

Matteo Moras
Ótimo trabalho feito em menos de uma hora. Graças à velocidade da máquina a laser de CO2.

Roberto D'Adago
Este modelo é excelente, e a precisão do laser é impressionante, tão afiada quanto uma navalha!

Roger Jungo

Peso:: 1500 kg

Área de trabalho:: 1300x1300 mm

Tamanho da máquina:: 2545 х 2834 х 2134 mm

Quadro:: Moulded with strengthening, Metal sheet, Welded from thick-walled steel tube

Proteção tipo gabinete:: Yes

Potência do laser:: up to 6000 W

Cabeça de laser:: Raytools

Tipo de laser:: Raycus/IPG

Z Potência do motor W:: 400 W

Potência do motor XY:: 750 W

Sistema de graxa:: Automatic centralized, semi-automatic

Estrutura do eixo Z:: HIWIN Guides / Ball Screws

Precisão de reposicionamento:: ±0.03 mm

Máx. velocidade de movimento:: 80 m/min

Estrutura do eixo XY:: HIWIN Guides/ Helical rack

Motor em X e Y:: Delta

Gás adicional:: air, nitrogen, argon, Oxygen

Sensor de altura:: Automatic capacitive

Máx. velocidade de trabalho:: Depends on the material

Tipo de sensores finais:: Inductive

Programas:: Raytools

Energia elétrica:: Siemens

Sistema de controle de altura:: BCS100

Sistema de controle:: Raytools XC3000S

Pergunte

Um laser de fibra óptica é mais adequado para cortar metal, mas um laser de CO2 especialmente equipado com um tubo de laser de alta potência também pode ser adequado para essa finalidade. No entanto, deve-se ter em mente que a espessura do metal para corte com laser de CO2 é limitada a 1,5 mm, enquanto um laser de fibra óptica é capaz de cortar até 25 mm.
O custo de uma hora de corte a laser depende não apenas da potência da máquina a laser e da velocidade de operação, mas também de vários outros fatores, como: a qualificação profissional do operador da máquina, o custo do aluguel de um sala de produção, o custo e o consumo de eletricidade, o custo do próprio material, a quantidade de sucata e o tempo de inatividade da máquina e muito mais. Para responder inequivocamente à pergunta sobre o custo de uma hora de corte a laser, é necessário levar em consideração todos esses parâmetros.
Um feixe de laser focado é aplicado à superfície do metal, como resultado do qual ele derrete, o material fundido é soprado para fora da zona de corte com a ajuda de um gás auxiliar.
A potência do emissor laser depende da espessura do material a ser processado e da velocidade de processamento desejada. Por exemplo, um emissor de 1 kW cortará aço inoxidável de 1 mm de espessura a uma velocidade de 13 m/min, e um emissor de 3 kW cortará o mesmo material a uma velocidade de cerca de 35 m/min. Aqui tudo depende do orçamento e da conveniência de usar a capacidade máxima possível. Embora se possa dizer que nas realidades competitivas de hoje não faz sentido comprar uma máquina a laser com potência inferior a 1 kW.
