Máquina de corte por fibra óptica WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Área de trabajo:: 2000 x 4000/2000 x 6000/2000 x 8500 mm
Potencia láser:: 20 000-120 000 W
Peso:: 24 000 kg
máx. velocidad de movimiento:: 100/120 m/min

Extracción eficaz del humo
Protección triple del bastidor
Cabina de protección con filtrado de aire
2 cámaras de vigilancia
3 años de garantía para el emisor

La cortadora de metal con fibra óptica Wattsan Ultra HARD es una máquina avanzada y de alta tecnología diseñada para ofrecer eficiencia y facilidad de mantenimiento.

Su diseño compacto minimiza el espacio ocupado, lo que la convierte en una solución ideal para optimizar la distribución de los talleres.Con fuentes láser de entre 20 y 120 kW, este modelo ofrece un potente rendimiento de corte al tiempo que mantiene unos bajos costes operativos. Mejora tanto la productividad como la seguridad, proporcionando una solución económica y eficaz para una amplia gama de aplicaciones de corte de metal. ¡Una combinación de tecnología y las mejores soluciones en un solo producto!

Flujo de trabajo impecable

Mejore la precisión y la seguridad mediante un sistema automático de cambio de boquillas y la supervisión de su estado. Aumentan la precisión de la instalación de la boquilla y permiten a los operadores controlar el estado del cabezal láser.

Sistema de cambio automático

El sistema utiliza una cámara de alta resolución para supervisar el estado de la boquilla y detectar deformaciones en tiempo real. Si se detecta un daño, el sistema advierte que es necesario cambiar la boquilla y detiene la operación de corte. Esto ayuda a mantener el cabezal láser en condiciones de funcionamiento.

Supervisión del estado de la boquilla

Configure el proceso de corte según su producción

El software CYPCUT dispone de controles sencillos y centrados en el usuario. Se han implementado funciones que simplifican y optimizan significativamente el proceso de corte.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnología FLYCUT le permite determinar la trayectoria de corte más corta y eficiente, permitiendo un corte rápido de agujeros redondos y rectangulares en chapa de metal con espesores de hasta 1 mm. En este caso, el cabezal láser funciona sin subir ni bajar, lo que garantiza una alta velocidad de trabajo y ahorra gas. Este modo es adecuado si fabrica sistemas de ventilación.
Evita que las esquinas se fundan y aumenta la calidad de sus artículos terminados, ya que el cabezal del láser forma un bucle en cada esquina y no se detiene. Las esquinas resultantes son limpias y uniformes. La función RINGCUT es adecuada para materiales de mayor grosor o para cortar piezas con múltiples ángulos en las que la precisión es importante, por ejemplo, engranajes, moldeado de monogramas y veletas, artículos de recuerdo, etc.
Optimización profesional de la disposición de las piezas en la hoja, lo que resulta idóneo para la producción de productos promocionales. La función NESTING permite colocar las piezas en la hoja de la forma más eficaz y lo más juntas posible de forma que no queden espacios vacíos. Esto permite ahorrar material.
Ayuda a determinar con precisión la posición de la hoja en el área de trabajo mediante tres puntos de referencia. Basta con colocar el material en el campo de trabajo, establecer sus dimensiones en el programa y, a continuación, la máquina lo hará todo por sí misma. No es necesario que coloque el material perfectamente plano sobre la mesa.
Se utiliza para insertar microjuntas en la trayectoria de mecanizado para que las piezas no se encuentren sobre una nervadura. Al mismo tiempo, las piezas pueden retirarse fácilmente después del corte. Esto ayuda a evitar que el cabezal de trabajo choque con las piezas durante el trabajo. Esta función le permitirá producir piezas pequeñas para productos publicitarios y de recuerdo sin perderlas en el campo de trabajo.
Esta modalidad permite unir líneas que están muy juntas, es decir, las combina para que el cabezal láser no corte en el mismo sitio. Dicha función mejorará notablemente la productividad y reducirá el tiempo necesario para completar la operación. Es una función adecuada para la producción en serie, por ejemplo, en la fabricación de piezas en bruto, productos publicitarios y de recuerdo, etc.

Materials

– corte

Acero al carbono
Acero inoxidable
Acero galvanizado
Aluminio
Cobre
Latón
Titanio

Cortadoras de metal de Wattsan: olvídate de las reparaciones y los tiempos de inactividad

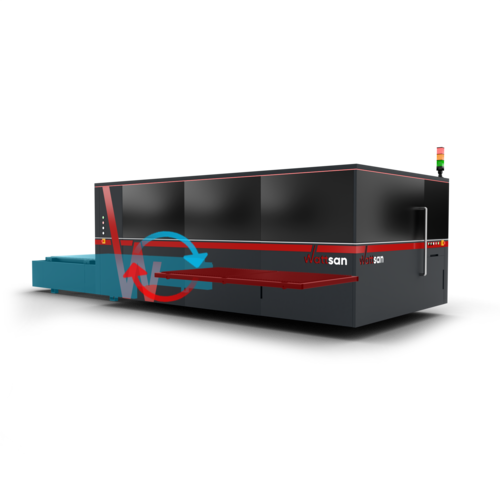

Sistema de cambio de mesa

El sistema de cambio de mesas permite un funcionamiento continuo de la máquina y evita la pérdida de tiempo de máquina en la carga y descarga de productos.

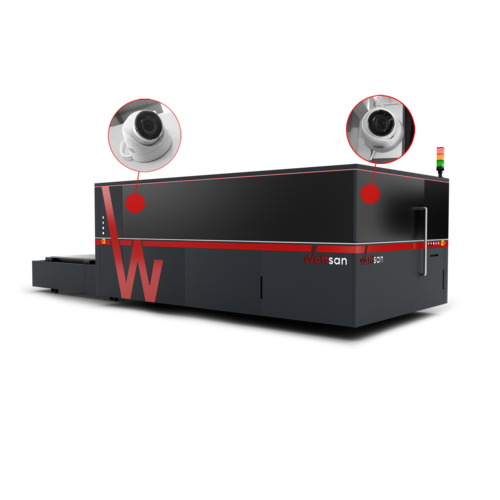

Videovigilancia

La cámara 1 transmite el funcionamiento de la máquina desde el interior de la cabina al monitor del operador.

La cámara 2 se utiliza para supervisar el funcionamiento de las mesas intercambiables. Gracias a ella, el operario puede ver el funcionamiento de la máquina «detrás de la cabina», lo que garantiza tanto la seguridad del mecanismo como la de los demás operarios de la línea de producción.

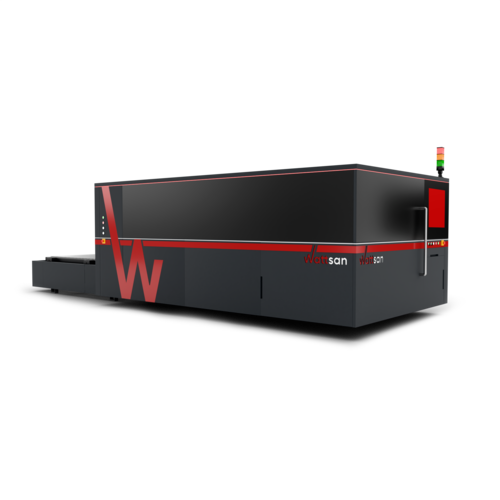

Sistema de control

Las cortadoras de metal Wattsan Hard Ultra están diseñadas con el sistema de control FSCUT. Este sistema consta de controladores y del software CYPCUT. El controlador se completa con una pantalla de cristal líquido y un panel de control.

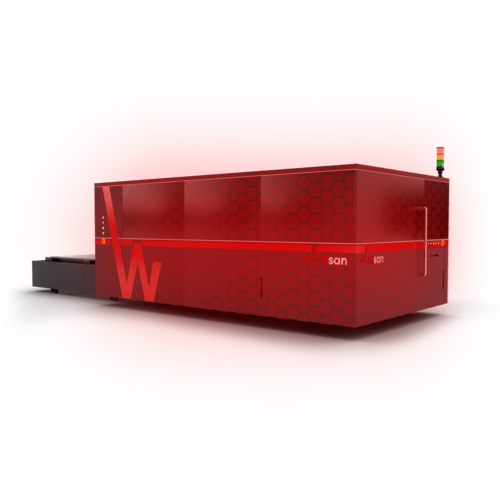

Cabina de protección con filtrado de aire
El diseño totalmente cerrado de la cabina de protección de la máquina está equipado con un sistema interno de extracción de humos y filtración de aire. Esto permite mantener limpio el aire de la sala de producción y proporciona una seguridad adicional a los operarios.

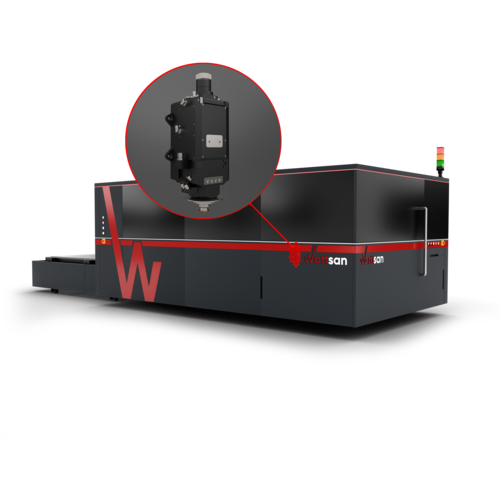

Cabezal láser BOCI

Los cabezales láser de Boci están diseñados para el corte de metales en condiciones de uso intensivo, con potencias láser que van desde los 20 kW hasta los 120 kW. Ofrecen una durabilidad y una precisión excepcionales, lo que garantiza cortes limpios y de alta calidad incluso en materiales de gran espesor.El cabezal láser BOCI BLT 6, en combinación con el FScut 8000, garantiza un funcionamiento fluido y ágil, así como una excelente compatibilidad.

Serie E

Equipada con un bastidor electrosoldado de una sola pieza y un pórtico de tipo extrusión para altas aceleraciones. Adecuada para cortar metal laminado.

6-8 mm

Grosor del bastidor

80 m/min

Velocidad de desplazamiento

Aluminio

Material del pórtico

Hasta 1,5 kW

Potencia láser
Serie S

El pórtico de la serie S está reforzado con nervios de titanio. Perfecto para trabajar con grandes volúmenes de producción.

10-12 mm

Grosor del bastidor

120 m/min

Velocidad de desplazamiento

Aluminio + Titanio

Material del pórtico

Hasta 6 kW

Potencia láser
Versión HARD

La versión Hard tiene tres capas de protección térmica. Diseñado para trabajar a máxima velocidad y con grandes volúmenes de producción.

>16mm

Grosor del bastidor

Hasta 210 m/min

Velocidad de desplazamiento

Aluminio + Titanio

Material del pórtico

Hasta 20 kW

Potencia láser

Tabla de comparación

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocidad (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Latón (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocidad (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Equipos de alta tecnología y precisión garantizada

Cubierta protectora

Protección de servomotores Yaskawa y Leadshine, reductores planetarios y guías HIWIN contra influencias externas.
Cubierta protectora del cabezal láser

Protege los principales componentes del cabezal láser.
Barra colectora con cables

La barra colectora permite guardar los cables eléctricos para el movimiento del portal.
Cadena de protección para la fibra óptica

La cadena protege el cable de fibra óptica y los hilos del cabezal láser.
Sensor de presión

Controla y regula la presión del gas para el cabezal láser.
Rodamientos HIWIN

El desplazamiento del cabezal láser se realiza mediante rodamientos Hiwin. Proporciona una conducción suave, gran capacidad de carga y bajo nivel de ruido.
Servomotores Yaskawa y Leadshine

Los servomotores Yaskawa y Leadshine tienen menor tamaño, el doble de vida útil, mínima vibración, aceleración de hasta 2G, fácil sustitución y mantenimiento.
Reductores planetarios

Los reductores convierten el par del servomotor y lo transmiten a los engranajes helicoidales, lo que acciona la carrera del portal y permite que se mueva con mayor suavidad.
Guías HIWIN

Las guías HIWIN tienen alta precisión y fiabilidad, baja fricción y son fáciles de instalar. Son sinónimo de la palabra fiabilidad. El montaje de los carriles-guía en el bastidor se realiza bajo la supervisión de expertos.
Raíles helicoidales LEAN

Ayudan a la máquina a soportar cargas a la velocidad requerida y garantizan el buen funcionamiento del portal. El montaje de los raíles helicoidales en el bastidor se realiza bajo la supervisión de especialistas.

Procedimiento de compra

Selección de equipo

Le ayudamos a elegir una máquina que se adapte a sus necesidades
Envío de factura

Acordamos el conjunto completo de la máquina y el envío de la factura con el coste final del equipo.
Pago

En su totalidad si la máquina está en stock. 50% por adelantado 50% a la entrega si la máquina no está en stock.
Revisamos la máquina

El control de calidad de 3 pasos: en la fábrica de Wattsan, en nuestro almacén en los Países Bajos, antes de la entrega.
Entrega o recogida

O una empresa de transporte o recoges la máquina en nuestro almacén.
Equipo de lanzamiento

Estamos aquí para ayudarte cuando necesites ayuda.

Cabezal láser adaptado a su aplicación

Las cortadoras de metal Wattsan están equipadas con cabezales láser de fabricantes muy conocidos como Raytools, BOCI y Precitec.

1. Conector QBH

  Es el nexo de unión entre el cable de fibra óptica y el cabezal láser. Evita la inversión del haz, protegiendo de esta forma la fuente láser.
2. 2 lentes protectoras superiores

  Tu primera línea de defensa. Este dúo de lentes esenciales protege la costosa óptica interna contra la suciedad, las salpicaduras y los residuos. Garantiza una calidad de haz pura y evita la contaminación, lo que prolonga la vida útil de los componentes principales y reduce los costes de mantenimiento.
1. Módulo colimador

  Sirve para estrechar y alinear el rayo láser. Hace que el haz láser sea apto para su posterior transmisión al módulo de enfoque. No debe cambiarse más de una vez al año o con menos frecuencia.
2. Módulo de enfoque con controlador de posición

  Cambio dinámico de la distancia focal durante el funcionamiento para garantizar cortes profundos y de calidad.
3. 2 lentes protectoras inferiores

  Estas lentes absorben el impacto de las salpicaduras y el humo durante las operaciones. Fáciles y económicas de reemplazar, protegen la lente de enfoque, garantizan cortes uniformes y de alta precisión, y ahorran miles de dólares en reparaciones.
1. Kit de protección contra colisiones

  El kit anticolisión BOCHU BLT6 protege su componente clave, el cabezal láser, contra choques y daños en la punta causados por deformaciones del material o errores del operador. Reduce el tiempo de inactividad y garantiza un trabajo fluido y rentable.
2. Anillo de refrigeración por agua

  Garantiza una calidad de corte perfecta. Además, enfría los módulos inferiores del cabezal láser, lo que garantiza un corte estable y preciso y protege contra daños debidos al sobrecalentamiento.
